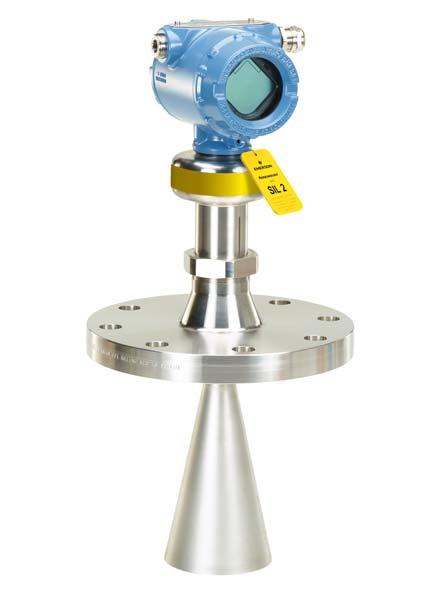

1 Pika-aloitusopas , v ersio AB Rosemount ja 5408:SIS-pintalähettimet Kartioantenni

2 Pika-aloitusopas 1.0 Tietoa tästä oppaasta Tässä pikaoppaassa on Rosemount ja 5408:SIS-pintalähettimien perusohjeet. Katso lisäohjeita Rosemount 5408 ja 5408:SIS:n viitekäsikirjasta. Käsikirja ja tämä opas ovat saatavissa myös sähköisinä osoitteesta Emerson.com/Rosemount. VAROITUS Asennus- ja käyttöturvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman tai vakavan vamman. Varmista, että lähettimen asentaa pätevä henkilö soveltuvien säädösten mukaisesti. Käytä laitteistoa vain tässä oppaassa ja viitekäsikirjassa esitetyllä tavalla (julkaisunumero ). Vaarallisiin paikkoihin asennettaessa lähetin on asennettava tuotehyväksyntöjen (julkaisunumero ) ja järjestelmän piirustusten (D ) mukaisesti. Komponenttien korjaaminen tai vaihtaminen voi vaarantaa turvallisuuden, mistä syystä se on kielletty. Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Tarkista, että lähettimen käyttöympäristö vastaa asianmukaisia vaarallisista käyttöympäristöistä annettuja hyväksyntöjä. Ennen kenttäkäyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että piirissä olevat instrumentit on asennettu noudattaen luonnostaan vaarattomia tai kipinöimättömiä johdotuskäytäntöjä. Älä irrota lähettimen kansia räjähdysalttiissa tilassa, kun virtapiirissä on virta. Lähettimen kummankin päätykannen on oltava paikallaan, jotta se täyttäisi räjähdyspaineen kestävän luokituksen vaatimukset. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskettamasta johtimia ja liittimiä. Johdoissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Varmista, että lähettimen syöttöjännite on katkaistu ja mihin tahansa ulkoiseen jännitelähteeseen menevät johdot on kytketty irti tai ne ovat jännitteettömät lähetintä kytkettäessä. Prosessivuoto voi aiheuttaa kuoleman tai vakavan vamman. Varmista, että lähetintä käsitellään huolellisesti. Jos prosessitiiviste on viallinen, säiliöstä saattaa vapautua kaasua. VAROITUS VAROITUS Osien vaihtaminen toisiin voi heikentää luonnostaan vaarattomuutta. VAROITUS Katkaise virta ennen huoltoa toimiessasi rajähdysvaarallisella alueella. VAROITUS Mahdollisen sähköstaattisen varautumisen vaara pyyhi kostealla liinalla. VAROITUS Poista jännite ennen kannen avaamista. VAROITUS Tiiviste on asennettava 50 mm:n etäisyydelle kotelosta. 2

3 Pika-aloitusopas VAROITUS AVERTISSEMENT La substitution de composants peut compromettre la sécurité intrinsèque. AVERTISSEMENT Ne pas ouvrir en cas de presence d atmosphere explosive. AVERTISSEMENT Risque potentiel de charge électrostatique Essuyer avec un chiffon humide. AVERTISSEMENT Un dispositif d étanchéité doit être installé à 50mm du boitier. AVERTISSEMENT Ouvrir le circuit avant d enlever le couvercle. HUOMAUTUS Kuumat pinnat Laippa ja prosessitiiviste saattavat olla kuumia korkeissa prosessilämpötiloissa. Anna jäähtyä ennen huoltoa. 2.0 Vahvista hyväksyntätyyppi Vaarallisten paikkojen lähettimet, joissa on useita hyväksyntätyyppejä: Pane pysyvä merkki valittujen hyväksyntätyyppien kohdalla olevaan valintaruutuun. Sisällys Vahvista hyväksyntätyyppi sivu 3 Asenna lähetin sivu 4 Kohdista lähetin sivu 16 Säädä näytön suuntaa (valinnainen) sivu 18 Valmistele sähköliitännät sivu 19 Kytke johdot ja virta sivu 20 Konfiguroi lähetin ohjatulla käyttöönotolla sivu 25 Kokoa segmentoitu kartioantenni (jos asianmukaista) sivu 26 3

4 Pika-aloitusopas 3.0 Asenna lähetin 3.1 Asennusmenettely Laipallinen versio sivu 5 Laipallinen versio, jossa on välilaippa ilmapursutukseen sivu 6 Kierteinen versio, antennin halkaisija (D) < kierteen halkaisija (d) sivu 8 d D Kierteinen versio, antennin halkaisija (D) > kierteen halkaisija (d) sivu 10 d D Asennusteline sivu 13 4

5 Pika-aloitusopas 3.2 Laipallinen versio Vaihe 1: Mikäli asianmukaista, kokoa segmentoitu kartioantenni (katso sivu 26) Vaihe 2: Laske lähetin antennin ja laipan kanssa asennusyhteeseen Tiiviste Vaihe 3: Kiristä pultit ja mutterit Kiristä pultit ja mutterit laipalle ja tiivisteelle sopivalle kireydelle. Vaihe 4: Kohdista lähetin (katso sivu 16) 5

6 Pika-aloitusopas 3.3 Laipallinen versio, jossa on välilaippa ilmapursutukseen (optiokoodi PC1) Vaihe 1: Mikäli asianmukaista, kokoa segmentoitu kartioantenni (katso sivu 26) Vaihe 2: Aseta sopiva tiiviste säiliölaipan päälle Vaihe 3: Aseta ilmapursutuksen välilaippa tiivisteen päälle Vaihe 4: Aseta sopiva tiiviste ilmapursutuksen välilaipan päälle Vaihe 5: Laske lähetin antennin ja laipan kanssa asennusyhteeseen 6

7 Pika-aloitusopas Vaihe 6: Kiristä pultit ja mutterit Kiristä pultit ja mutterit laipalle ja tiivisteelle sopivalle kireydelle. 25,5 mm (1,0 in) Vaihe 7: Yhdistä ilmapursutuksen välilaippa Käytä sopivaa tiivistettä tai kierteiden tiivistysainetta toimipaikan menettelytapojen mukaan. tai G3/8" 10 mm (0,4 in) Vaihe 8: Kohdista lähetin (katso sivu 16) 7

8 Pika-aloitusopas 3.4 Kierteinen versio, antennin halkaisija < kierteen halkaisija Vaihe 1: Mikäli asianmukaista, kokoa segmentoitu kartioantenni (katso sivu 26) Vaihe 2: Tiivistä ja suojaa kierteet Käytä juuttumisenestotahnaa tai PTFE-teippiä toimipaikan menettelytapojen mukaan. Tiivistettä voidaan käyttää sovittimissa, joissa on 1½ tai 2 tuuman BSPP (G) -kierteet. Vaihe 3: Asenna lähetin säiliöön Kierreliitäntäisen lähettimen asennus Tiiviste (vain 1 1 /2 ja 2 tuuman BSPP (G) -kierteet) 8

9 Pika-aloitusopas Kierteinen laippa 1. Aseta asiakkaan hankkima laippa säiliön asennusyhteen päälle. Tiiviste 2. Kiristä pultit ja mutterit laipalle ja tiivisteelle sopivalle kireydelle. 3. Ruuvaa lähetin laippakierteeseen. Tiiviste (vain 1 1 /2 ja 2 tuuman BSPP (G) -kierteet) Vaihe 4: Kohdista lähetin (katso sivu 16) 9

10 Pika-aloitusopas 3.5 Kierteinen versio, antennin halkaisija > kierteen halkaisija Vaihe 1: Mikäli asianmukaista, kokoa segmentoitu kartioantenni (katso sivu 26) Vaihe 2: Ruuvaa antenni irti ja poista se H2 mm Huomaa Älä naarmuta mikroaaltolähetintä. Mikroaaltolähetin on herkkä mekaanisille iskuille. Mikroaaltolähetin Vaihe 3: Tiivistä ja suojaa kierteet Käytä juuttumisenestotahnaa tai PTFE-teippiä toimipaikan menettelytapojen mukaan. Tiivistettä voidaan käyttää sovittimissa, joissa on 1½ tai 2 tuuman BSPP (G) -kierteet. 10

11 Pika-aloitusopas Vaihe 4: Asenna sovitin tilaajan hankkimaan laippaan Tiiviste (vain 1 1 /2 ja 2 tuuman BSPP (G) -kierteet) Vaihe 5: Asenna antenni Tarkasta, ettei mikroaaltolähettimessä ole likaa tai vaurioita. H2 mm Kiristysmomentti 0,5 Nm (5 in-lb) Kiristysmomentti 28 Nm (250 in-lb) 38 mm Vaihe 6: Laske lähetin antennin ja laipan kanssa asennusyhteeseen. Tiiviste 11

12 Pika-aloitusopas Vaihe 7: Kiristä pultit ja mutterit. Kiristä pultit ja mutterit laipalle ja tiivisteelle sopivalle kireydelle. Vaihe 8: Kiristä sovitin riittävän kireälle Vaihe 9: Kohdista lähetin (katso sivu 16) 12

13 Pika-aloitusopas 3.6 Asennustelineen kiinnitys Vaihe 1: Kiinnitä asennusteline putkeen/seinään Putkeen Vaakasuora putki 4X Pystysuora putki Seinään 4X Vaihe 2: Asenna pidin telineeseen 3X 13

14 Pika-aloitusopas Vaihe 3: Ruuvaa antenni irti ja poista se H2 mm Huomaa Älä naarmuta mikroaaltolähetintä. Mikroaaltolähetin on herkkä mekaanisille iskuille. Mikroaaltolähetin Vaihe 4: Ruuvaa lähetin pitimeen 14

15 Pika-aloitusopas Vaihe 5: Asenna antenni Kiristysmomentti 0,5 Nm (5 in-lb) H2 mm 38 mm Kiristysmomentti 28 Nm (250 in-lb) Vaihe 6: Kohdista lähetin (katso sivu 16) 15

16 Pika-aloitusopas 4.0 Kohdista lähetin Avaa säiliö Kohdista anturimoduulin merkintä säiliön seinämään päin. Rauhoitusputki Kohdista ulkoinen maadoitusruuvi rauhoitusputken reikiin päin. Kammio Kohdista ulkoinen maadoitusruuvi prosessiliitäntöihin päin. 16

17 Pika-aloitusopas Vaihe 1: Löysää mutteria hiukan ja käännä lähetintä Vaihe 2: Varmista, että lähetin on kohdistettu oikein Katso ohjeet, sivu 16. Vaihe 3: Kiristä mutteri 60 mm Kiristysmomentti 40 Nm (355 in-lb) 17

18 Pika-aloitusopas 5.0 Säädä näytön suuntaa (valinnainen) Johtimien asennuksen ja lisävarusteena toimitettavan nestekidenäytön näkymisen helpottamiseksi kentällä: 1. Löysää säätöruuvia, kunnes lähetinkoteloa voidaan kääntää tasaisesti. 2. Käännä ensiksi koteloa myötäpäivään haluttuun asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). 3. Kiristä säätöruuvi paikalleen. Kuva 1. Lähetinkotelon kääntäminen Kiristysmomentti 3 Nm (30 in-lb) H3/32 in. 18

19 Pika-aloitusopas 6.0 Valmistele sähköliitännät Kaapelin valinta Käytä AWG:n johdinta. Kierretyt parikaapelit ja suojatut johtimet ovat suositeltavia ympäristöihin, joissa on runsaasti sähkömagneettista häiriötä. Kunkin navan ruuviin voidaan liittää turvallisesti kaksi johdinta. Kaapeliholkki/suojaputki Käytä räjähdyspaineenkestävissä asennuksissa vain kaapeliholkkeja tai suojaputkiläpivientejä, jotka on luokiteltu räjähdyspaineenkestäviksi. Teholähde Lähetin toimii 12-42,4 VDC:n jännitteellä (12-30 VDC luonnostaan vaarattomissa asennuksissa) lähettimen riviliittimissä. Tehonkulutus Maks. 1 W, maksimivirta 23 ma Kuormitusrajoitukset HART -tiedonsiirto edellyttää vähintään 250 Ω:n piirivastuksen. Piirin suurin vastus määräytyy ulkoisen virtalähteen jännitteen perusteella, kuten Kuva 2:ssa on esitetty. Kuva 2. Kuormitusrajoitukset Suurin piirivastus = 43,5 * (ulkoinen syöttöjännite - 12) Piirivastus (ohmia) , , Ulkoinen syöttöjännite (VDC) 19

20 Pika-aloitusopas 7.0 Kytke johdot ja virta Vaihe 1: Varmista, että virta on katkaistu Vaihe 2: Irrota kansi Vaihe 3: Irrota muovitulpat Vaihe 4: Vedä kaapeli kaapelitiivisteen läpi Kierrekoon ja -tyypin tunnistus (Ei merkintää = 1 /2-14 NPT) 1 /2-14 NPT M20 x 1,5 G1/2 (1) 1. G1/2-kierretyyppiä ei saa käyttää räjähdyspaineen kestävissä asennuksissa. 20

21 Pika-aloitusopas Vaihe 5: Kytke kaapelijohtimet Kiristysmomentti 0,8 Nm (7 in-lb) Kuva 3. Lähettimen kytkentä + D F B E C A A. Kenttäkäyttöliittymä B. Hyväksytty luonnostaan vaaraton barrieri (vain luonnostaan vaarattomat asennukset) C. HART-modeemi D. Kuormitusvastus ( 250 Ω) E. Virtamittari F. Teholähde 21

22 Pika-aloitusopas Vaihe 6: Varmista kunnollinen maadoitus Maadoitus on tehtävä kansallisten ja paikallisten sähkömääräysten mukaisesti. Muussa tapauksessa laitteiston antama suojaus voi heiketä. Lähetinkotelon maadoittaminen Tehokkain maadoitusmenetelmä on suora maaliitäntä, jonka impedanssi on mahdollisimman pieni. Toimitukseen sisältyy kaksi maadoitusruuviliitäntää. Kuva 4. Maadoitusruuvit A B A. Sisäinen maadoitusruuvi B. Ulkoinen maadoitusruuvi Signaalikaapelin suojavaipan maadoitus Varmista, että instrumenttikaapelin suojavaippa: lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa yhdistetään seuraavaan suojavaippaan, jos kaapeli reititetään kytkentärasian läpi liitetään maahan jännitteensyöttöpäästä. Kuva 5. Kaapelin suojavaippa A B B C C C D A. Eristä suojavaippa B. Minimoi etäisyys C. Lyhennä ja eristä suojavaippa D. Kytke suojavaippa takaisin tehonsyötön maaliitäntään 22

23 Pika-aloitusopas Vaihe 7: Kiristä kaapeliholkki Lisää kierteisiin PTFE-teippiä tai muuta tiivistysainetta. Huomaa Asenna johdotukseen tippamutka. Vaihe 8: Tiivistä käyttämättömät portit toimitukseen sisältyvällä metallitulpalla Lisää kierteisiin PTFE-teippiä tai muuta tiivistysainetta. 23

24 Pika-aloitusopas Vaihe 9: Kiinnitä ja kiristä kannet paikoilleen. 1. Varmista, että kannen lukitusruuvit on kierretty kokonaan koteloon. H2.5 mm Kannen lukitusruuvi (yksi kullakin sivulla) 2. Kiinnitä ja kiristä kannet paikoilleen. Varmista, että kannet ovat tiukasti kiinni. 3. Kierrä lukitusruuvia vastapäivään, kunnes se koskettaa kantta. Vain räjähdyspaineen kestävät asennukset. 4. Kierrä lukitusruuvia vielä ½ kierrosta vastapäivään ja kiinnitä kansi. Vaihe 10: Kytke teholähde Nestekidenäytön valon syttymiseen saattaa kulua vielä enintään 15 sekuntia. 24

25 Pika-aloitusopas 8.0 Konfiguroi lähetin ohjatulla käyttöönotolla Lähetin on helppo konfiguroida käyttämällä Rosemount Radar Master -ohjelmistoa (käynnistetään Instrument Inspector -sovelluksen kautta), kenttäkäyttöliittymää, AMS Suite: Intelligent Device Manager -sovellusta tai mitä tahansa muuta Device Descriptor- (DD) tai Field Device Integration (FDI) -yhteensopivaa isäntäjärjestelmää. Rosemount Radar Master on konfigurointiin suositeltu ohjelmisto. Rosemount Radar Master 1. Käynnistä Instrument Inspector -sovellus. 2. Kaksoisnapsauta laitekuvaketta kohdasta HART. 3. Valitse Overview (yleiskuvaus) -näytöstä Rosemount Radar Master. 4. Valitse Configure (konfiguroi) -kohdasta Guided Setup (ohjattu käyttöönotto) ja noudata näytön ohjeita. AMS Device Manager -ohjelmisto 1. Käynnistä AMS Device Manager. 2. Valitse View (näkymä) > Device Connection View (laitekytkentänäkymä). 3. Kaksoisnapsauta HART-modeemikuvaketta Device Connection View (laitekytkentänäkymä) -näytössä. 4. Kaksoisnapsauta laitekuvaketta. 5. Valitse Home (perus) -ruudusta Configure > Guided Setup (konfiguroi > ohjattu käyttöönotto). 6. Valitse Basic Setup (perusasetukset) ja noudata näytön ohjeita. Kenttäkäyttöliittymä 1. Aktivoi kenttäkäyttöliittymä. 2. Napauta päävalikosta HART-symbolia. Kenttäkäyttöliittymä kytkeytyy nyt laitteeseen. 3. Valitse Home (perus) -ruudusta Configure > Guided Setup (konfiguroi > ohjattu käyttöönotto). 4. Valitse Basic Setup (perusasetukset) ja noudata näytön ohjeita. Hanki uusin FDI-laitekuvaus FDI-laitekuvaus tai DD asennetaan tavallisesti yhtä aikaa konfigurointityökalun kanssa. Uusin FDI-laitekuvaus ja DD ovat myös saatavissa osoitteesta: EmersonProcess.com/devicefiles Lisätietoja Käy sivustossa Emerson.com/Rosemount lataamassa Rosemount 5408:n ja 5408:SIS:n viitekäsikirja. 25

26 Pika-aloitusopas 9.0 Kokoa segmentoitu kartioantenni (jos asianmukaista) Tämä osa koskee segmentoitua kartioantennia (optiokoodi S2). Käytä vain yhtä segmenttiä; antennin kokonaispituus ei saa ylittää 1200 mm (47,2 in). Kuva 6. Asennusta koskeva suositus Min. 10 mm (0,4 in) Vaihe 1: Vie segmenttiä antenniin, kunnes se koskettaa pohjaa Vaihe 2: Merkitse segmentin leikkauskohta Vaihe 3: Leikkaa segmentti merkin kohdalta Vaihe 4: Poista jäysteet 26

27 Pika-aloitusopas Vaihe 5: Vie segmenttiä antenniin, kunnes se koskettaa pohjaa Vaihe 6: Kiinnitä segmentti antenniin Huomaa Varo teräviä reunoja. Käytä suojakäsineitä! Vaihe 7: Mittaa antennin jatkeen pituus (L) Varmista, että muokkaat konfiguroinnin aikana antennin jatkeen pituutta (L): Rosemount Radar Master Valitse kohdasta Configure (konfiguroi) Level Setup > Antenna (pinta-asetukset > antenni). AMS Device Manager ja kenttäkäyttöliittymä Valitse Home (perus) -ruudusta Configure > Manual Setup > Level Setup > Antenna (konfiguroi > manuaaliset asetukset > pinta-asetukset > antenni) L Antennin jatkeen pituus (L): 27

28 * * Pika-aloitusopas , v ersio AB Jonka valmistaja on Emerson Automation Solutions Rosemount Tank Radar AB Layoutvägen 1 S Mölnlycke Ruotsi, Maailman pääkonttori Emerson Automation Solutions 6021 Innovation Blvd. Shakopee, MN 55379, USA tai RFQ.RMD-RCC@Emerson.com Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Pohjois-Amerikan aluekonttori Emerson Automation Solutions 8200 Market Blvd. Chanhassen, MN 55317, USA tai RMT-NA.RCCRFQ@Emerson.com Latinalaisen Amerikan aluekonttori Emerson Automation Solutions 1300 Concord Terrace, Suite 400 Sunrise, FL 33323, USA RFQ.RMD-RCC@Emerson.com Euroopan aluekonttori Emerson Automation Solutions Neuhofstrasse 19a P.O. Box 1046 CH 6340 Baar Sveitsi +41 (0) (0) RFQ.RMD-RCC@Emerson.com Tyynenmeren Aasian aluekonttori Emerson Automation Solutions 1 Pandan Crescent Singapore Enquiries@AP.Emerson.com Lähi-idän ja Afrikan aluekonttori Emerson Automation Solutions Emerson FZE P.O. Box 17033, Jebel Ali Free Zone - South 2 Dubai, Yhdistyneet arabiemiirikunnat RFQ.RMTMEA@Emerson.com Linkedin.com/company/Emerson-Automation-Solutions Twitter.com/Rosemount_News Facebook.com/Rosemount Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement Tavalliset myyntiehdot ovat sivulla Emerson-logo on Emerson Electric Co:n tavara- ja palvelumerkki. Instrument Inspector, Rosemount ja Rosemount-logotyyppi ovat Emersonin tavaramerkkejä. HART on FieldComm Groupin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta Emerson. Kaikki oikeudet pidätetään.
