Langaton Rosemount 248 -lämpötilalähetin
|
|
- Sofia Toivonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

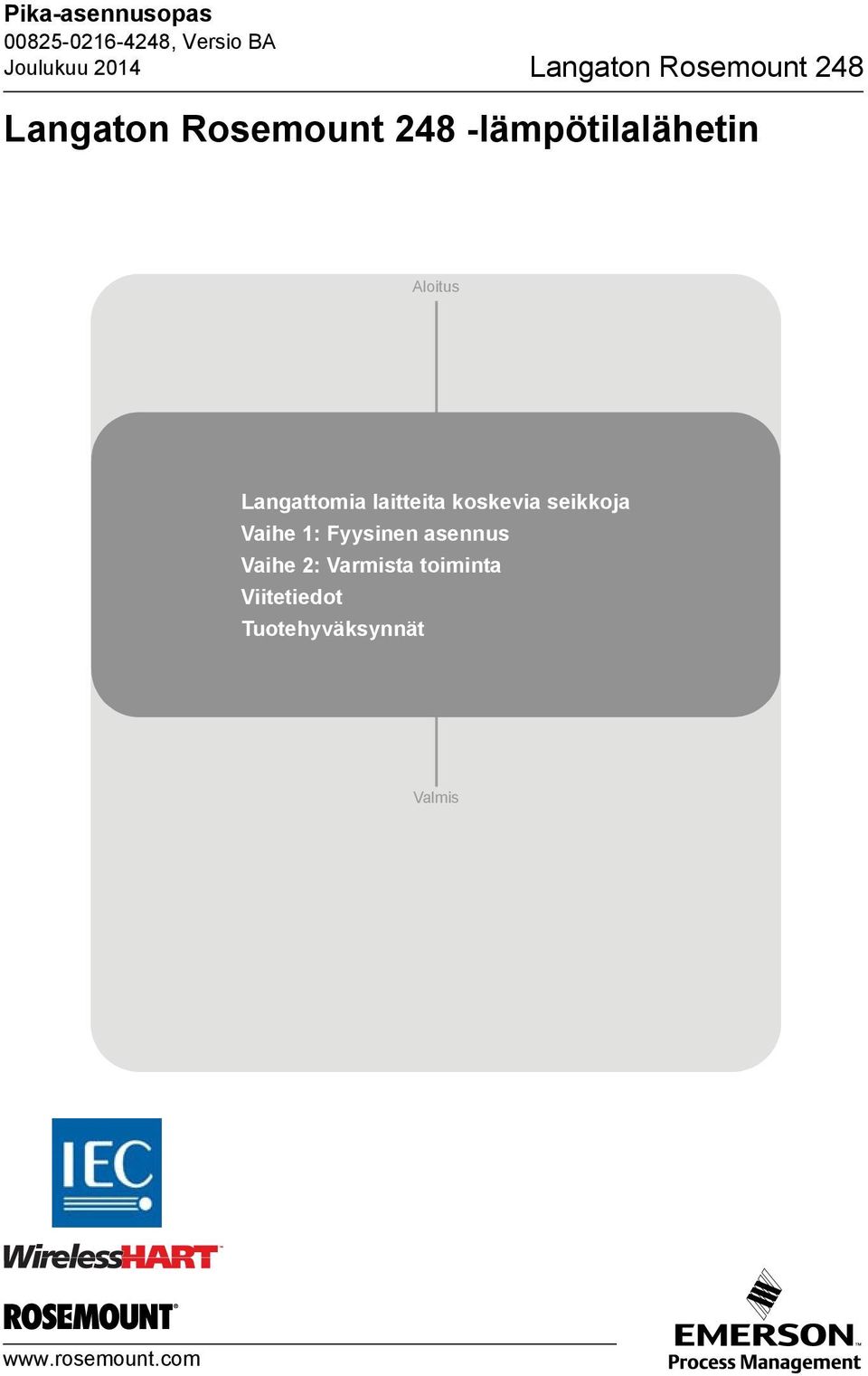

1 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 Langaton Rosemount 248 -lämpötilalähetin Aloitus Langattomia laitteita koskevia seikkoja Vaihe 1: Fyysinen asennus Vaihe 2: Varmista toiminta Viitetiedot Tuotehyväksynnät Valmis
2 Langaton Rosemount 248 Pika-asennusopas Joulukuu Rosemount, Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Emerson Process Management Rosemount Division 8200 Market Boulevard Chanhassen, MN USA Puh. (USA) (800) Puh. (muut maat) (952) Faksi (952) Rosemount Temperature GmbH Frankenstrasse Karlstein Saksa Puh Faksi Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh Faksi Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Puh Faksi / Enquiries@AP.EmersonProcess.com TÄRKEÄ ILMOITUS Tämä asiakirja on langattoman Rosemount 248:n asennusohje. Siinä ei ole tarkempia tietoja konfiguroinnista, diagnostiikasta, huollosta, vianetsinnästä tai asennuksista. Katso lisäohjeita langattoman Rosemount 248:n viitekäsikirjasta (julkaisunumero ). Viitekäsikirja ja tämä pika-asennusopas ovat saatavissa myös sähköisinä osoitteesta VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman: Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Tuotehyväksyntäosassa on mainittu mahdolliset turvalliseen asennukseen liittyvät rajoitukset. Ennen kenttäkäyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että instrumentit on asennettu noudattaen luonnostaan vaarattoman tai syttymättömän alueen johdotuskäytäntöjä. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskemasta johtimiin ja liittimiin. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät. Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. Tehomoduuli voidaan vaihtaa vaarallisella alueella. Tehomoduulin pintavastus on yli yksi gigaohmia ja yksikkö on asennettava oikein langattoman laitteen koteloon. Kuljetettaessa moduulia asennuspaikalle ja sieltä pois on pyrittävä estämään sähköstaattisten varausten kertyminen. 2
3 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 TÄRKEÄ ILMOITUS Langattomien tuotteiden toimitukseen liittyviä seikkoja: Laitteessa ei toimitettaessa ole tehomoduulia asennettuna. Irrota tehomoduuli ennen laitteen toimitusta lopulliselle käyttäjälle. Kukin tehomoduuli sisältää kaksi C-koon litiumparistoa. Käytössä olevien litiumparistojen kuljetusta säätelee Yhdysvaltain liikenneministeriö (U.S. Department of Transportation). Niiden kuljetus kuuluu myös IATA:n (kansainvälinen ilmakuljetusliitto), ICAO:n (kansainvälinen siviili-ilmailujärjestö) sekä ARD:n (vaarallisten tavaroiden kuljetus Euroopan teillä) piiriin. Toimittajan vastuulla on varmistaa, että edellä mainittujen tahojen asettamat vaatimukset tai muut paikalliset vaatimukset täyttyvät. Tutustu voimassaoleviin säädöksiin ja vaatimuksiin ennen toimitusta. LANGATTOMIA LAITTEITA KOSKEVIA SEIKKOJA Virran kytkentämenettely Langaton Rosemount 248 ja kaikki muut langattomat laitteet tulee asentaa vasta, kun langattoman verkon Gateway-yksikkö ( Gateway ) on asennettu ja toimii oikein. Langattomiin laitteisiin tulee myös kytkeä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, lähimmästä alkaen. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Ota käyttöön Gateway-yksikön Active Advertising -toiminto varmistaaksesi, että uudet laitteet liittyvät verkkoon nopeammin. Lisätietoja löytyy langattoman verkon Gateway-yksikön viitekäsikirjasta (asiakirjan julkaisunro ). Antennin asento Antenni tulee asettaa pystyasentoon, joko suoraan ylös- tai alaspäin, ja sen tulee olla vähintään 1 m:n päässä suurista rakenteista, rakennuksista tai johtavista pinnoista, jotta esteetön tiedonsiirto muiden laitteiden kanssa onnistuu. Kuva 1. Langattoman antennin asento 3

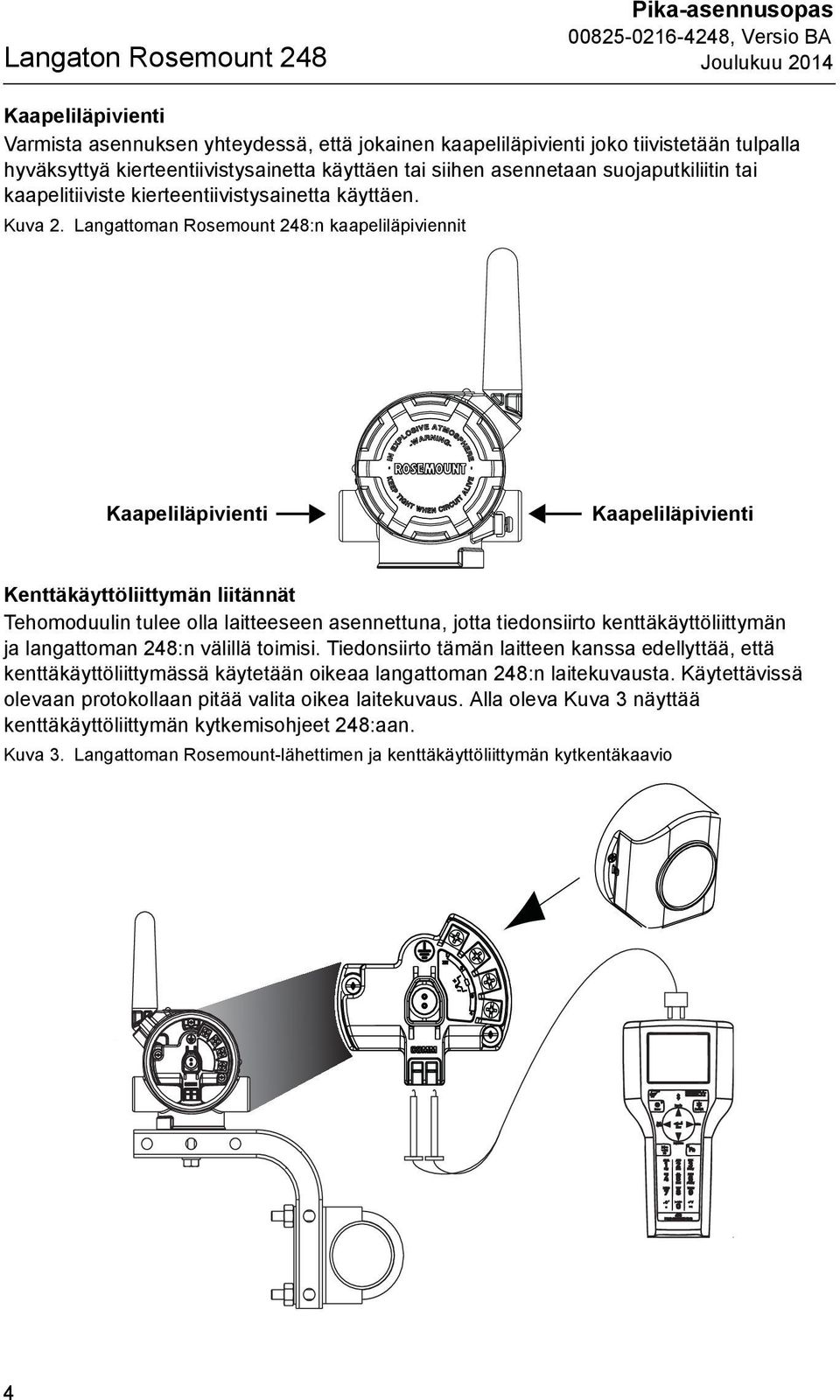

4 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 Kaapeliläpivienti Varmista asennuksen yhteydessä, että jokainen kaapeliläpivienti joko tiivistetään tulpalla hyväksyttyä kierteentiivistysainetta käyttäen tai siihen asennetaan suojaputkiliitin tai kaapelitiiviste kierteentiivistysainetta käyttäen. Kuva 2. Langattoman Rosemount 248:n kaapeliläpiviennit Kaapeliläpivienti Kaapeliläpivienti Kenttäkäyttöliittymän liitännät Tehomoduulin tulee olla laitteeseen asennettuna, jotta tiedonsiirto kenttäkäyttöliittymän ja langattoman 248:n välillä toimisi. Tiedonsiirto tämän laitteen kanssa edellyttää, että kenttäkäyttöliittymässä käytetään oikeaa langattoman 248:n laitekuvausta. Käytettävissä olevaan protokollaan pitää valita oikea laitekuvaus. Alla oleva Kuva 3 näyttää kenttäkäyttöliittymän kytkemisohjeet 248:aan. Kuva 3. Langattoman Rosemount-lähettimen ja kenttäkäyttöliittymän kytkentäkaavio 4
5 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 VAIHE 1: FYYSINEN ASENNUS Langaton Rosemount 248 voidaan asentaa jommallakummalla seuraavista tavoista: Suora asennus, jossa anturi kytketään suoraan 248:n kotelon kaapeliläpivientiin, tai erillisasennus, jossa anturi asennetaan erilleen 248:n kotelosta ja kytketään 248:aan kaapelilla. Valitse menettely, joka vastaa asennuksen konfiguraatiota. Varmista langattoman 248:n asennuksen yhteydessä, että jokainen kaapeliläpivienti joko tiivistetään tulpalla hyväksyttyä kierteentiivistysainetta käyttäen tai siihen asennetaan suojaputkiliitin tai kaapelitiiviste hyväksyttyä kierteentiivistysainetta käyttäen. Suora asennus Älä tee suoraa asennusta, jos käytössä on Swagelok -liitin. 1. Asenna anturi normaalien asennuskäytäntöjen mukaisesti. Käytä kaikissa liitännöissä hyväksyttyä kierteentiivistysainetta. 2. Kiinnitä anturi 248:n koteloon käyttäen kierteistä kaapeliläpivientiä. 3. Kiinnitä anturin johdot kytkentäkaavion osoittamiin liittimiin. 4. Kytke tehomoduuli. 5. Voit kiinnittää tehomoduulin poistamalla muovitulpan vastakkeesta. HUOMAA: Langattomiin laitteisiin tulee myös kytkeä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, lähimmästä alkaen. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. 6. Sulje kotelon kansi ja kiristä turvamäärittelyn mukaisesti. Varmista kotelon tiiviys asentamalla elektroniikkakotelon kannet niin, että metallipinnat ovat kosketuksissa. Älä kuitenkaan kiristä liikaa. 5
6 Langaton Rosemount 248 Pika-asennusopas Joulukuu Aseta antenni niin, että se on pystyssä joko suoraan ylös- tai suoraan alaspäin. Antennin tulee olla vähintään 0,91 m:n päässä suurista rakenteista tai rakennuksista esteettömän tiedonsiirron mahdollistamiseksi muiden laitteiden kanssa. Huomaa: Kuvassa mahdollinen antennin kääntösuunta. Antennin käännettävyys mahdollistaa parhaan menettelyn kaikissa asennustavoissa. Erillisasennus 1. Asenna anturi normaalien asennuskäytäntöjen mukaisesti. Käytä kaikissa liitännöissä hyväksyttyä kierteentiivistysainetta. 2. Vedä johdot (ja tarvittaessa suojaputki) anturista 248:aan. 3. Vedä johdot 248:n kierteisen kaapeliläpiviennin läpi. 4. Kiinnitä anturin johdot kytkentäkaavion osoittamiin liittimiin. 5. Kytke tehomoduuli. 6. Voit kiinnittää tehomoduulin poistamalla muovitulpan vastakkeesta. HUOMAA: Langattomiin laitteisiin tulee myös kytkeä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, lähimmästä alkaen. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. 7. Sulje kotelon kansi ja kiristä turvamäärittelyn mukaisesti. Varmista kotelon tiiviys asentamalla elektroniikkakotelon kannet niin, että metallipinnat ovat kosketuksissa. Älä kuitenkaan kiristä liikaa. 6

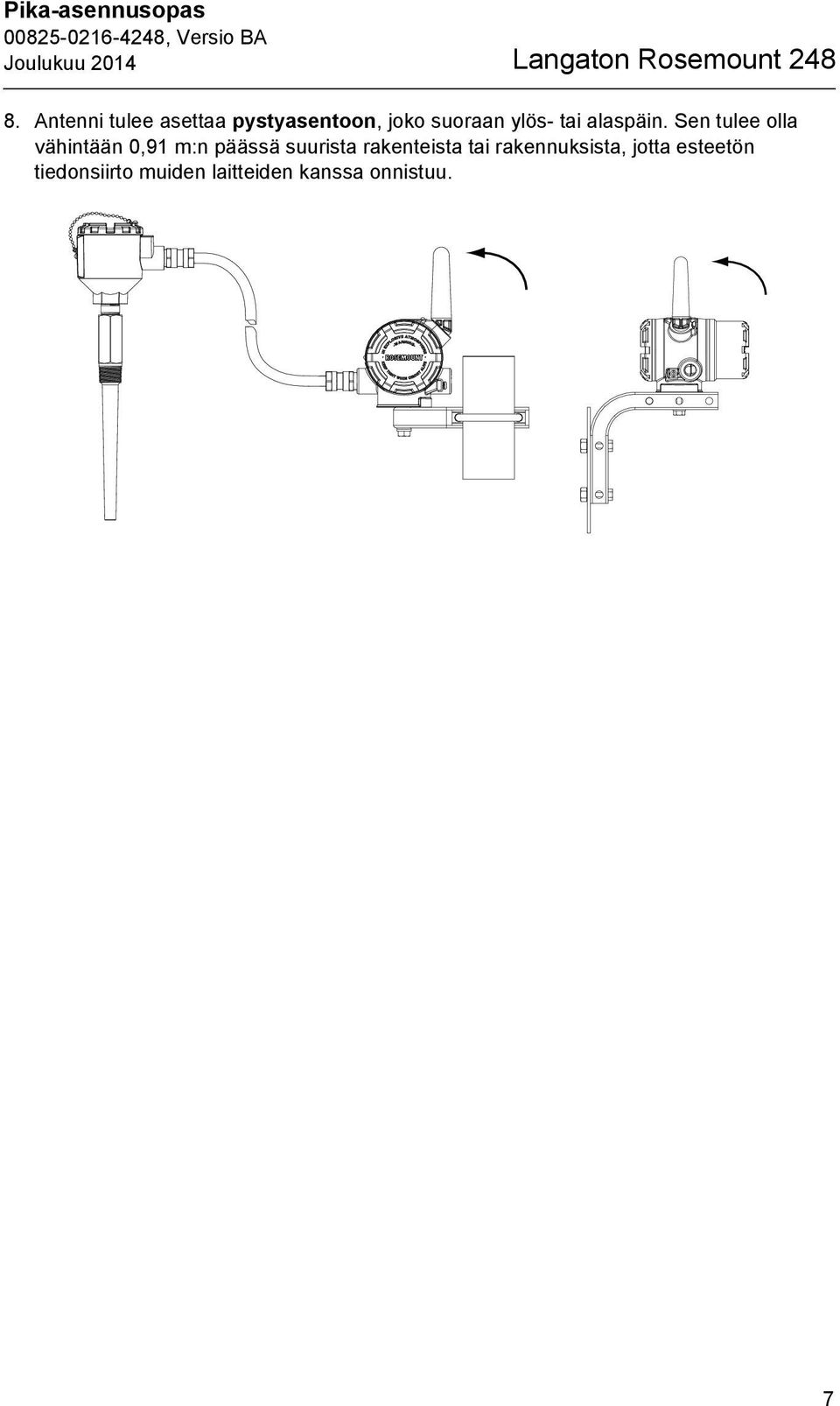

7 Pika-asennusopas Joulukuu 2014 Langaton Rosemount Antenni tulee asettaa pystyasentoon, joko suoraan ylös- tai alaspäin. Sen tulee olla vähintään 0,91 m:n päässä suurista rakenteista tai rakennuksista, jotta esteetön tiedonsiirto muiden laitteiden kanssa onnistuu. 7

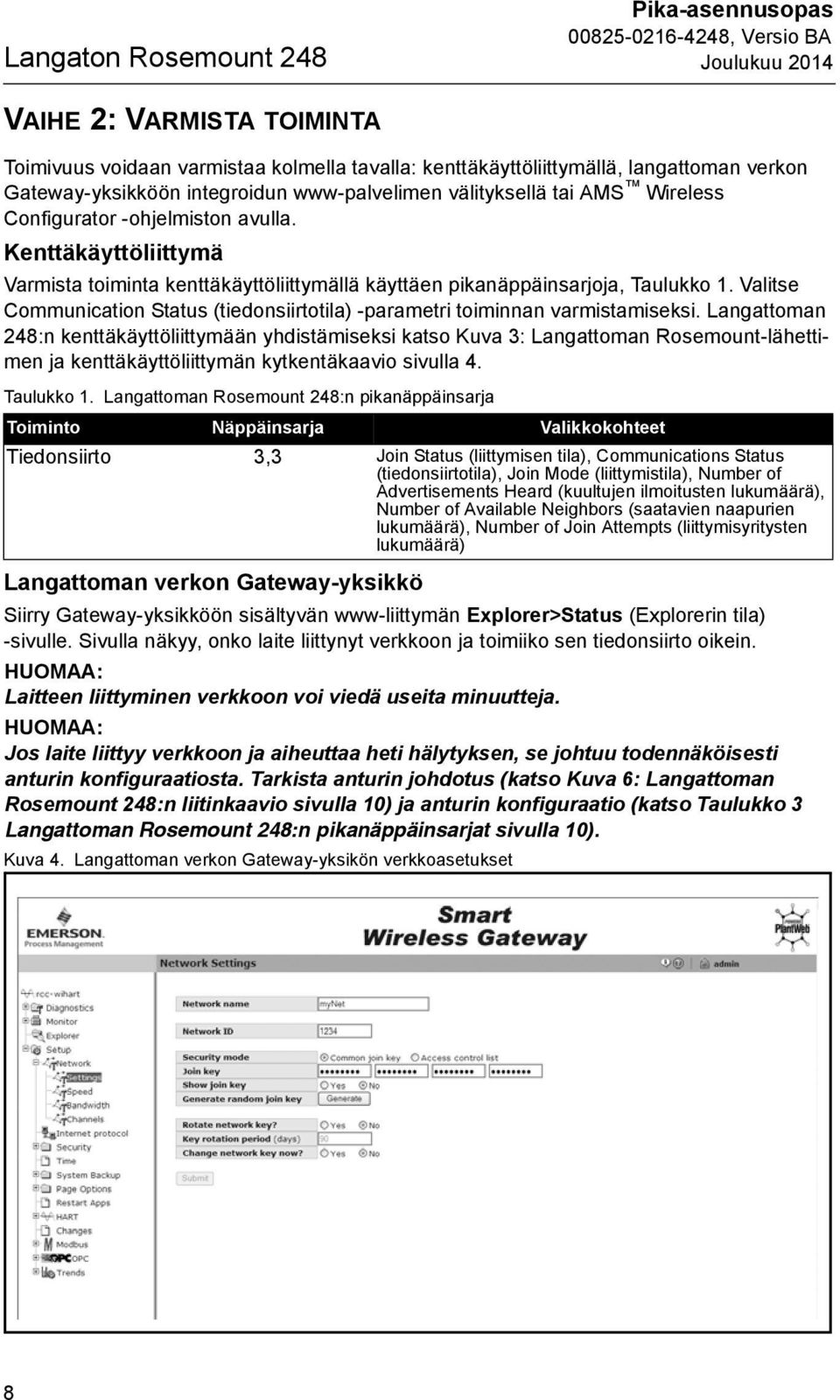

8 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 VAIHE 2: VARMISTA TOIMINTA Toimivuus voidaan varmistaa kolmella tavalla: kenttäkäyttöliittymällä, langattoman verkon Gateway-yksikköön integroidun www-palvelimen välityksellä tai AMS Wireless Configurator -ohjelmiston avulla. Kenttäkäyttöliittymä Varmista toiminta kenttäkäyttöliittymällä käyttäen pikanäppäinsarjoja, Taulukko 1. Valitse Communication Status (tiedonsiirtotila) -parametri toiminnan varmistamiseksi. Langattoman 248:n kenttäkäyttöliittymään yhdistämiseksi katso Kuva 3: Langattoman Rosemount-lähettimen ja kenttäkäyttöliittymän kytkentäkaavio sivulla 4. Taulukko 1. Langattoman Rosemount 248:n pikanäppäinsarja Toiminto Näppäinsarja Valikkokohteet Tiedonsiirto 3,3 Join Status (liittymisen tila), Communications Status (tiedonsiirtotila), Join Mode (liittymistila), Number of Advertisements Heard (kuultujen ilmoitusten lukumäärä), Number of Available Neighbors (saatavien naapurien lukumäärä), Number of Join Attempts (liittymisyritysten lukumäärä) Langattoman verkon Gateway-yksikkö Siirry Gateway-yksikköön sisältyvän www-liittymän Explorer>Status (Explorerin tila) -sivulle. Sivulla näkyy, onko laite liittynyt verkkoon ja toimiiko sen tiedonsiirto oikein. HUOMAA: Laitteen liittyminen verkkoon voi viedä useita minuutteja. HUOMAA: Jos laite liittyy verkkoon ja aiheuttaa heti hälytyksen, se johtuu todennäköisesti anturin konfiguraatiosta. Tarkista anturin johdotus (katso Kuva 6: Langattoman Rosemount 248:n liitinkaavio sivulla 10) ja anturin konfiguraatio (katso Taulukko 3 Langattoman Rosemount 248:n pikanäppäinsarjat sivulla 10). Kuva 4. Langattoman verkon Gateway-yksikön verkkoasetukset 8
9 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 AMS Wireless Configurator Kun laite on liittynyt verkkoon, se näkyy AMS Wireless Configuratorin ikkunassa alla olevan kuvan mukaisesti. Kuva 5. Langaton Rosemount 248 näkyy AMS Wireless Configuratorissa Vianetsintä Jos laite ei ole liittynyt verkkoon virran kytkemisen jälkeen, varmista, että verkon tunnus (Network ID) ja liittymisavain (Join Key) on konfiguroitu oikein ja että langattoman verkon Gateway-yksikön aktiivinen ilmoitus (Active Advertising) on otettu käyttöön. Laitteen verkon tunnuksen ja liittymisavaimen täytyy vastata Gateway-yksikön verkon tunnusta ja liittymisavainta. Verkon tunnus ja liittymisavain voidaan hakea Gateway-yksikön sivulta Setup>Network> Settings (asetus verkko asetukset) www-palvelimelta (katso Kuva 4: Langattoman verkon Gateway-yksikön verkkoasetukset sivulla 8). Verkon tunnusta ja liittymisavainta voidaan muuttaa langattomassa laitteessa käyttämällä seuraavaa pikanäppäinsarjaa. Taulukko 2. Langattoman Rosemount 248:n pikanäppäinsarja Toiminto Näppäinsarja Valikkokohteet Liitä laite verkkoon 2,1,1 Liitä laite verkkoon 9
10 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 Viitetiedot Kuva 6. Langattoman Rosemount 248:n liitinkaavio HUOMAA: Tiedonsiirto kenttäkäyttöliittymän kanssa edellyttää tehomoduulin kytkemistä langattomaan lähettimeen. Taulukko 3. Langattoman Rosemount 248:n pikanäppäinsarjat Toiminto Näppäinsarja Valikkokohteet Device Information (laitetiedot) Guided Setup (ohjattu käyttöönotto) Manual Setup (manuaalinen käyttöönotto) Wireless Configuration (langaton verkko) Sensor Calibration (anturin kalibrointi) 2,2,5,3 Manufacturer (valmistaja), Model (malli), Final Assembly Number (sarjanumero), Universal (yleissopiva), Field Device (kenttälaite), Software (ohjelmisto), Hardware (laitteisto), Descriptor (kuvaus), Message (viesti), Date (päiväys), Model Number (mallinumero) I, Model Number II, Model Number III, SI Unit Restriction (SI-yksikkörajoitus), Country (maa), Device ID (laitetunnus) 2, 1 Join Device to Network (liitä laite verkkoon), Configure Update Rate (konfiguroi päivitysväli), Configure Sensor (konfiguroi anturi), Calibrate Sensors (kalibroi anturit) 2, 2 Wireless (langaton), Process Sensor (prosessianturi), Percent of Range (prosenttinäyttö alueesta), Device Temperatures (laitelämpötilat), Device Information (laitetiedot), Other (muu) 2, 2, 1 Network ID (verkon tunnus), Join Device to Network (liitä laite verkkoon), Update Rate (päivitysväli), Configure Broadcast Power Level (konfiguroi lähetysteho), Power Mode (tehotila), Power Source (teholähde) 3, 4, 1 Current Upper Trim (nykyinen virityksen yläraja), Current Lower Trim (nykyinen virityksen alaraja), Lower Sensor Trim (anturin virityksen alaraja), Upper Sensor Trim (anturin virityksen yläraja), Recall Factory Trim (tehtaan virityksen palautus), RTD 2 Wire Offset (Vastusanturin 2-johdinkytkennän kompensointi) 10
11 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 Kuva 7. Sarjan 65, sarjan 68, sarjan 78 ja 58C johdinkonfiguraatiot Yksi elementti Valkoinen (1) Valkoinen (2) Punainen (3) Punainen (4) Kuva 8. Sarjan 183 johdinkonfiguraatiot Tyyppi J + Valkoinen (2) Tyyppi E + Sinipunainen (2) Tyyppi K Punainen (3) + Keltainen (2) Tyyppi T Punainen (3) + Sininen (2) Punainen (3) Punainen (3) Kuva 9. Sarjan 185 termoelementin johdinkonfiguraatiot Tyyppi J +Musta (2) Tyyppi N + Punainen (2) Valkoinen (3) Valkoinen (3) Tyyppi K + Vihreä (2) Valkoinen (3) HUOMAA: Edellä esitetyt kytkentäkaaviot pätevät ainoastaan Rosemountin antureihin. 11
12 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 TUOTEHYVÄKSYNNÄT Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. Karlstein, Saksa Emerson Process Management Asia Pacific Private Limited Singapore EU:n direktiivit Voimassaoleva vaatimustenmukaisuusvakuutus sijaitsee tämän asiakirjan lopussa. Uusin Euroopan Unionin vaatimustenmukaisuusvakuutuksen versio löytyy osoitteesta ATEX-direktiivi (94/9/EY) Emerson Process Management noudattaa ATEX-direktiiviä. Sähkömagneettinen yhteensopivuus (EMC) (2004/108/EY) Emerson Process Management noudattaa EMC-direktiiviä. Direktiivi radio- ja telepäätelaitteista (R&TTE)(1999/5/EY) Emerson Process Management noudattaa R&TTE-direktiiviä. Tietoliikenneyhdenmukaisuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista. FCC ja IC Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät: Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen täytyy sietää vastaanotetut häiriöt, myös sellaiset, jotka voivat aiheuttaa epätoivottavaa toimintaa. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. FM:n myöntämä tavallisen käyttöpaikan hyväksyntä Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työsuojeluhallinto (OSHA). 12
13 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 Vaarallisten tilojen luokitukset Pohjois-Amerikan luokitukset Factory Mutual (FM) -hyväksynnät I5 FM Luonnostaan vaaraton, syttymätön ja pölysyttymisen kestävä. Sertifiointinumero: Luonnostaan vaaraton: luokka I/II/III, alaluokka 1, ryhmät A, B, C, D, E, F ja G. Aluemerkintä: luokka I, alue 0, AEx ia llc Lämpötilakoodit: T4 (T amb = C); T5 (T amb = C) Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Lämpötilakoodit: T4 (T amb = C); T5 (T amb = C) Pölysyttymisen kestävä: luokka II/III, alaluokka 1, ryhmät E, F ja G. Käyttöalueen lämpötilarajat: C Kotelo: Tyyppi 4X/IP66/IP67 Luonnostaan vaaraton ja syttymätön asennettuna Rosemountin piirustuksen mukaisesti. Käytettäväksi vain Rosemountin tehomoduulin osanro XXXX kanssa. Turvallisen käytön erityisehdot Sähköstaattisen varauksen kertymisen estämiseksi koteloa tai antennia ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoittella; tästä huolimatta, mikäli kotelo sijaitsee alueella 0, se tulee suojata iskuilta ja hankaumilta. N5 FM Syttymätön ja pölysyttymisen kestävä Sertifiointinumero: Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Lämpötilakoodit: T4 (T amb = C) T5 (T amb = C) Pölysyttymisen kestävä: luokka II/III, alaluokka 1, ryhmät E, F ja G. Käyttöalueen lämpötilarajat: C Kotelo: Tyyppi 4X/IP66/IP67 Käytettäväksi vain Rosemountin tehomoduulin osanro XXXX kanssa. Turvallisen käytön erityisehdot Sähköstaattisen varauksen kertymisen estämiseksi koteloa tai antennia ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoittella; tästä huolimatta, mikäli kotelo sijaitsee alueella 0, se tulee suojata iskuilta ja hankaumilta. 13

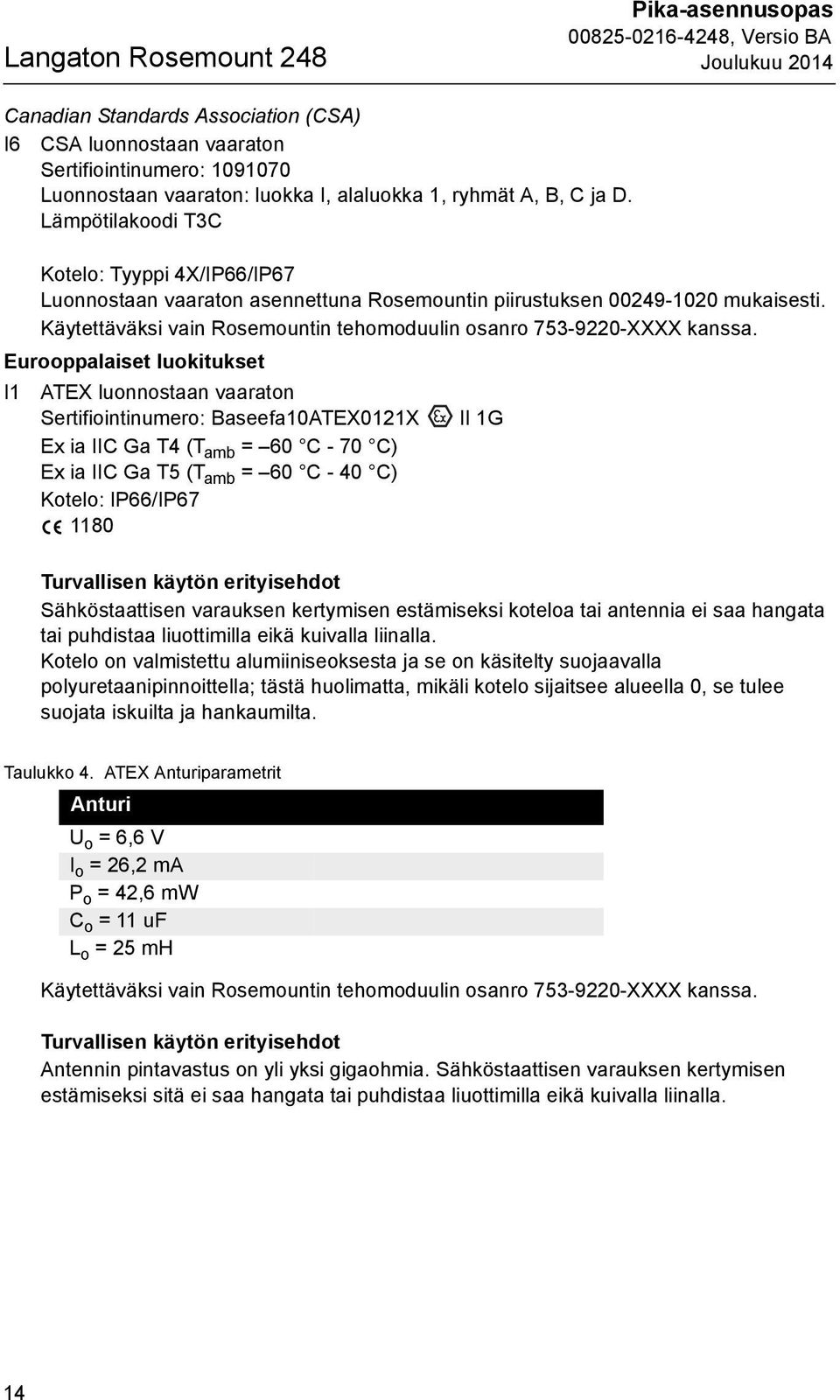

14 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 Canadian Standards Association (CSA) I6 CSA luonnostaan vaaraton Sertifiointinumero: Luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C ja D. Lämpötilakoodi T3C Kotelo: Tyyppi 4X/IP66/IP67 Luonnostaan vaaraton asennettuna Rosemountin piirustuksen mukaisesti. Käytettäväksi vain Rosemountin tehomoduulin osanro XXXX kanssa. Eurooppalaiset luokitukset I1 ATEX luonnostaan vaaraton Sertifiointinumero: Baseefa10ATEX0121X II 1G Ex ia IIC Ga T4 (T amb = 60 C - 70 C) Ex ia IIC Ga T5 (T amb = 60 C - 40 C) Kotelo: IP66/IP Turvallisen käytön erityisehdot Sähköstaattisen varauksen kertymisen estämiseksi koteloa tai antennia ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoittella; tästä huolimatta, mikäli kotelo sijaitsee alueella 0, se tulee suojata iskuilta ja hankaumilta. Taulukko 4. ATEX Anturiparametrit Anturi U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 uf L o = 25 mh Käytettäväksi vain Rosemountin tehomoduulin osanro XXXX kanssa. Turvallisen käytön erityisehdot Antennin pintavastus on yli yksi gigaohmia. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 14
15 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 Kansainväliset luokitukset I7 IECEx luonnostaan vaaraton Sertifiointinumero: IECEx BAS X Ex ia IIC Ga T4 (T amb = 60 C - 70 C) Ex ia IIC Ga T5 (T amb = 60 C - 40 C) Kotelo: IP66/IP67 Turvallisen käytön erityisehdot Sähköstaattisen varauksen kertymisen estämiseksi koteloa tai antennia ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Kotelo on valmistettu alumiiniseoksesta ja se on käsitelty suojaavalla polyuretaanipinnoittella; tästä huolimatta, mikäli kotelo sijaitsee alueella 0, se tulee suojata iskuilta ja hankaumilta. Taulukko 5. IECEx Anturiparametrit Anturi U o = 6,6 V I o = 26,2 ma P o = 42,6 mw C o = 11 uf L o = 25 mh Käytettäväksi vain Rosemountin tehomoduulin osanro XXXX kanssa. Turvallisen käytön erityisehdot Antennin pintavastus on yli yksi gigaohmia. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 15
16 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 Kuva 10. Vaatimustenmukaisuusvakuutus 16
17 Pika-asennusopas Joulukuu 2014 Langaton Rosemount
18 Langaton Rosemount 248 Pika-asennusopas Joulukuu

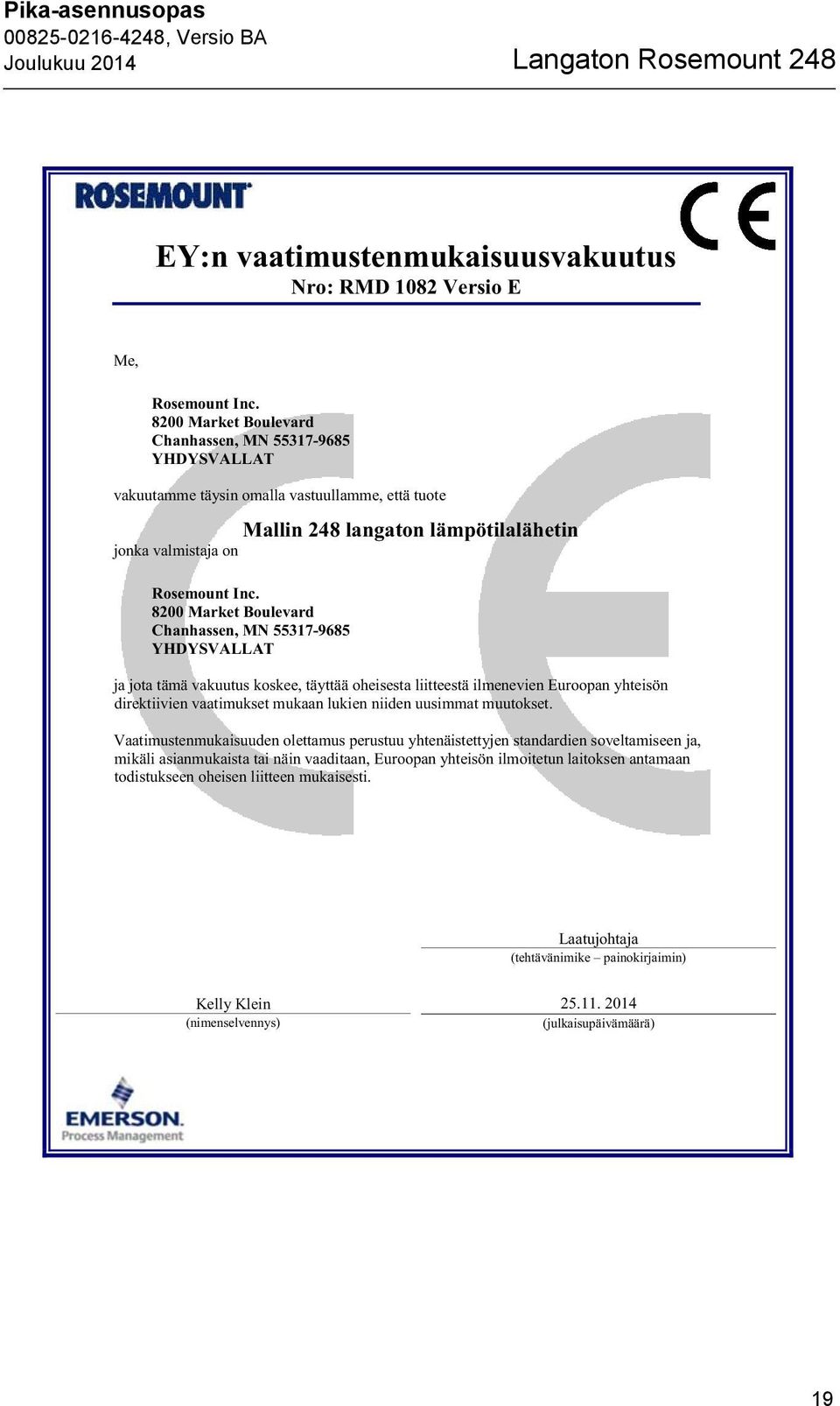

19 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1082 Versio E Me, Rosemount Inc Market Boulevard Chanhassen, MN YHDYSVALLAT vakuutamme täysin omalla vastuullamme, että tuote Mallin 248 langaton lämpötilalähetin jonka valmistaja on Rosemount Inc Market Boulevard Chanhassen, MN YHDYSVALLAT ja jota tämä vakuutus koskee, täyttää oheisesta liitteestä ilmenevien Euroopan yhteisön direktiivien vaatimukset mukaan lukien niiden uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitetun laitoksen antamaan todistukseen oheisen liitteen mukaisesti. Laatujohtaja (tehtävänimike painokirjaimin) Kelly Klein (nimenselvennys) (julkaisupäivämäärä) 19
20 Langaton Rosemount 248 Pika-asennusopas Joulukuu 2014 EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1082 Versio E EMC-direktiivi (2004/108/EY) Kaikki mallit, joissa on käyttötaajuus- ja protokollakoodi 3 EN : 2006, EN : 2006 R&TTE-direktiivi (1999/5/EY) Kaikki mallit, joissa on lähtökoodi X sekä käyttötaajuus- ja protokollakoodi 3 EN V EN : V2.2.1 EN : 2010 (kolmas painos) EN 62479: 2010 ATEX-direktiivi (94/9/EY) Mallin 248 langaton lämpötilalähetin (alumiinikotelolla) Baseefa10ATEX0121X Todistus luonnostaan vaarattomuudesta Laiteryhmä II, luokka 1 G Ex ia IIC T4 Ga (-60 C Ta +70 C) Ex ia IIC T5 Ga (-60 C Ta +40 C) Yhtenäistetyt standardit: EN : 2009; EN : 2007 Mallin 248 langaton lämpötilalähetin (polymeerikotelolla) Baseefa14ATEX0359X Todistus luonnostaan vaarattomuudesta Laiteryhmä II, luokka 1 G Ex ia IIC T4 Ga (-60 C Ta +70 C) Ex ia IIC T5 Ga (-60 C Ta +40 C) Yhtenäistetyt standardit: EN : 2012; EN : 2012 Sivu 2 / 3 20
21 Pika-asennusopas Joulukuu 2014 Langaton Rosemount 248 EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1082 Versio E ATEX ilmoitetut laitokset EY:n tyyppitarkastustodistusta varten Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia ATEX ilmoitettu laitos laadunvarmistusta varten Baseefa. [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia Sivu 3 / 3 21
22 Langaton Rosemount 248 Pika-asennusopas Joulukuu
