Verkkopohjainen Rosemount 753R -etäseurantalähetin
|
|
- Leena Kokkonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Verkkopohjainen Rosemount 753R -etäseurantalähetin Lähtö Yleistä Rosemount 753R 3051S-painelähettimellä Rosemount 753R erillisellä HART -lähettimellä Rosemount 753R 3051S-painelähettimellä ja erillisellä HART-lähettimellä (Dual Drop) Tuotehyväksynnät Loppu
2 Pika-asennusopas 2008 Rosemount, Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit kuuluvat omistajilleen. Rosemount ja Rosemount-logo ovat Rosemount Inc. -yhtiön rekisteröityjä tavaramerkkejä. Rosemount Inc Market Boulevard Chanhassen, MN USA Puh. (USA) (800) Puh. (muut maat) (952) Faksi (952) Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh Faksi TÄRKEÄ ILMOITUS Tämä asennusohje sisältää verkkopohjaisen Rosemount 753R -etäseurantalähettimen asennuksen perusohjeet (katso tarkemmat ohjeet viitekäsikirjan julkaisunumerosta ). Siinä ei ole diagnostiikkaa, huoltoa tai vianetsintää koskevia ohjeita. Tämä käyttöohjekirja on myös saatavana elektronisena internet-osoitteesta Antennin irrottaminen tai irrottamisyritykset mitätöivät laitetakuun. VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman: Jos tämä lähetin asennetaan räjähdysalttiiseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Katso 753R-mallin viitekäsikirjan hyväksyntäosasta turvalliseen asennukseen mahdollisesti liittyviä rajoituksia. Älä poista lähettimen kantta herkästi räjähtävässä ympäristössä, kun virtapiirissä on virta. Tarkista, onko instrumentti asennettu noudattaen luonnostaan vaarattoman tai syttymättömän alueen johdotuskäytäntöjä. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman vaaran. Asenna ja kiristä prosessiliittimet ennen paineistusta. Sähköisku voi aiheuttaa hengen menetyksen tai vakavan vamman. Varo koskemasta johtimia ja liittimiä. Johtimissa voi olla korkea jännite, joka voi aiheuttaa sähköiskun. VAROITUS 753R on suunniteltu ainoastaan monitoroiviin mittauksiin. Älä käytä prosessien säätösovelluksiin. 753R-lähettimen tiedonsiirto perustuu kolmannen osapuolen matkapuhelinverkkoihin. Matkapuhelinverkkojen toimintaviat saattavat häiritä 753R-lähettimen toimintaa. 2

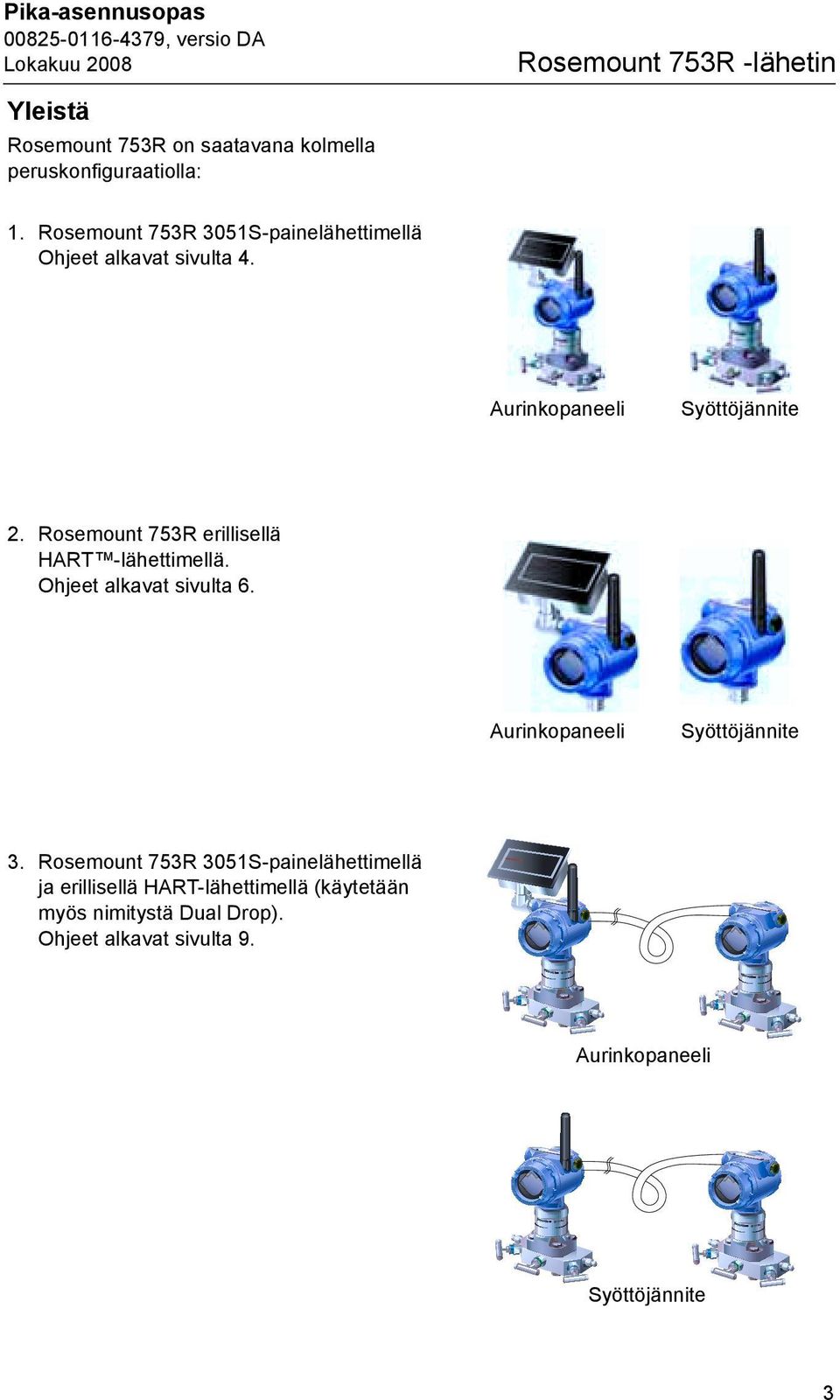

3 Yleistä Rosemount 753R on saatavana kolmella peruskonfiguraatiolla: 1. Rosemount 753R 3051S-painelähettimellä Ohjeet alkavat sivulta 4. Aurinkopaneeli Syöttöjännite 2. Rosemount 753R erillisellä HART -lähettimellä. Ohjeet alkavat sivulta 6. Aurinkopaneeli Syöttöjännite 3. Rosemount 753R 3051S-painelähettimellä ja erillisellä HART-lähettimellä (käytetään myös nimitystä Dual Drop). Ohjeet alkavat sivulta 9. Aurinkopaneeli Syöttöjännite 3
4 Pika-asennusopas Rosemount 753R 3051S-painelähettimellä Aurinkopaneeli Syöttöjännite Mittauslähettimen asennus 1. Asenna 3051S 753R-pakkauksessa olevan 3051S:n pika-asennusohjeen neuvojen mukaisesti. 2. Parhaan signaalivahvuuden saamiseksi 753R tulee asentaa siten, että antenni on noin 0,5 m:n päässä säiliön kyljestä tai muusta esteestä. 753R:n asennus 1. Kotelon asentoon liittyviä tietoja: Johtimien asennuksen ja nestekidenäytön seuraamisen helpottamiseksi kentällä: a. Löysää kotelon asennon lukitusruuvia 3/32 tuuman kuusioavaimella (ks. Kuva 6 sivulta 13). b. Käännä koteloa myötäpäivään haluamaasi asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). c. Kiristä kotelon asennon lukitusruuvi arvoon 2,3 Nm. 2. Aurinkopaneelin asennukseen liittyviä tietoja: Asemoi aurinkopaneelilla toimivat laitteet niin, että paneeli altistuu mahdollisimman paljon auringonvalolle. On tärkeää kiristää säätöruuvit aurinkopaneelin asentamisen jälkeen. (Ks. Kuva 7 sivulta 13.) 3. Laitteen asentaminen kohtisuoraan pystyasentoon on suositeltavaa. Jotta signaalivastaanotto olisi mahdollisimman hyvä, antenni tulee asettaa kohtisuoraan. Virtaliitännät 1. Irrota kotelon kansi, jossa lukee FIELD TERMINALS (riviliittimet). 2. Maadoita 753R:n kotelo paikallisten sähkömääräysten mukaisesti. 3. Jos laite toimii aurinkopaneelilla, katso Kuva 9 sivulta 14: a. Plusjohto (+) liitetään tavallisesti tehtaalla. b. Liitä miinusjohto ( ) (musta johto) napaan, jossa on merkintä 6 24 VDC, liu uttamalla naaraspuolinen pikaliitin urospuoliseen pikaliittimeen. 4. Jos käytetään itse hankittua 6 24 VDC:n jännitteensyöttöä, katso Kuva 10 sivulta 14: a. Reititä virtajohdot 753R:n koteloon käyttämällä sopivaa vedonpoistinta ja kaapeliläpivientiä. b. Liitä plusjohto (+) napaan, jossa on merkintä 6 24 VDC (+). c. Liitä miinusjohto ( ) napaan, jossa on merkintä 6 24 VDC ( ). d. Aurinkopaneelia ei saa liittää tähän toteutukseen. 4
5 VAROITUS Mahdollisen räjähdyksen ja sen aiheuttaman vakavan vamman tai kuoleman välttämiseksi 6 24 VDC:n jännitesyöttöä ja aurinkopaneelia ei saa liittää samanaikaisesti. Varmista 753R:n toiminta 1. Kun virta kytketään päälle, nestekidenäyttöön syttyy valo ja siinä alkaa näkyä mittaus- ja tilailmoituksia. 2. Kun 753R:n virta on kytketty päälle ja laite on käynyt läpi käynnistyssekvenssin, paina tapahtumapainiketta 6 8 sekuntia. Näytössä näkyy Event Entry (tapahtumatiedot) ja mittaus- ja tilailmoituksia. Sulje laitteen päätykansi 1. Aseta FIELD TERMINALS (riviliittimet) -kotelon kansi paikalleen ja kiristä se hyvin. 2. Tilapäiset oranssit tulpat tulee korvata toimitukseen sisältyvillä sulkutkitulpilla, jotka asennetaan hyväksytyn kierteentiivistysaineen avulla. Katso kaapeliläpiviennin tulpan kuva sivulta 13. Varmista, että 753R:n lähetys itrax :iin onnistui 1. Kirjaudu sisään itraxiin (Kuva 3 sivulta 11). a. b. Syötä käyttäjätunnus. c. Syötä salasana. 2. Paikanna Summary (yhteenveto) -sivulla oleva positio, ks. Kuva 4 sivulta 12, ja varmenna onnistunut siirto asennuksen yhteydessä. [Ks. Received Time (vastaanottoajan) -sarake.] Konfiguroi 753R 1. Kirjaudu sisään itraxiin (Kuva 3 sivulta 11). a. b. Syötä käyttäjätunnus. c. Syötä salasana. 2. Paikanna ja valitse 753R-positio yhteenvetosivulta. 3. Valitse vasemmassa paneelissa olevasta valikosta Device (laite). (Ks. Kuva 5 sivulta 12.) 4. Siirry konfigurointivaihtoehtojen läpi ja tee halutut muutokset 753R:n konfiguraatioon. 5. Valitse Submit (lähetä), ennen kuin poistut sivulta, jolla on tehty muutoksia konfiguraatioon. Näin varmistetaan, että muutokset tallentuvat. 5
6 Rosemount 753R erillisellä HART -lähettimellä Aurinkopaneeli Syöttöjännite Mittauslähettimen asennus 1. Asenna erillinen mittauslähetin lähetinpakkauksessa olevan pika-asennusohjeen mukaisesti. 753R:n asennus 1. Asenna 753R tukevasti käyttämällä pakkauksessa olevia telineitä ja pultteja. 2. Parhaan signaalivahvuuden saamiseksi 753R tulee asentaa siten, että antenni on noin 0,5 m:n päässä säiliön kyljestä tai muusta esteestä. 3. Kotelon asentoon liittyviä tietoja: Johtimien asennuksen ja nestekidenäytön seuraamisen helpottamiseksi kentällä: a. Löysää kotelon asennon lukitusruuvia 3/32 tuuman kuusioavaimella (ks. Kuva 6 sivulta 13). b. Käännä koteloa myötäpäivään haluamaasi asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). c. Kiristä kotelon asennon lukitusruuvi arvoon 2,3 Nm. 4. Aurinkopaneelin asennukseen liittyviä tietoja: Asemoi aurinkopaneelilla toimivat laitteet niin, että paneeli altistuu mahdollisimman paljon auringonvalolle. On tärkeää kiristää säätöruuvit aurinkopaneelin asentamisen jälkeen. (Ks. Kuva 7 sivulta 13.) 5. Laitteen asentaminen kohtisuoraan pystyasentoon on suositeltavaa. Jotta signaalivastaanotto olisi mahdollisimman hyvä, antenni tulee asettaa kohtisuoraan. 6. Asenna välikaapeli kaapelitiivisteineen mittauslähettimen kotelon ja 753R-kotelon välille. a. Käytä tarvittaessa vedonpoistinta. b. Muodosta tippumutka tai muu poistumisreitti välikaapelin ja kotelon yhtymäkohtaan, jotta kosteutta ei pääse kerääntymään, kuten kuvassa Kuva 1 sivulta 6. Kuva 1. Tippumutka c. Liitä HART plus (+)- ja miinus ( ) -johdot mittauslähettimeen, kuten kytkentäkaavioissa sivu 14. 6
7 Virtaliitännät 1. Irrota kotelon kansi, jossa lukee FIELD TERMINALS (riviliittimet). 2. Maadoita 753R:n kotelo paikallisten sähkömääräysten mukaisesti. 3. Jos laite toimii aurinkopaneelilla, katso Kuva 9 sivulta 14: a. Plus (+) -johto liitetään tavallisesti tehtaalla. b. Liitä miinusjohto ( ) (musta johto) napaan, jossa on merkintä 6 24 VDC, liu uttamalla naaraspuolinen pikaliitin urospuoliseen pikaliittimeen. 4. Jos käytetään itse hankittua 6 24 VDC:n jännitteensyöttöä, katso Kuva 10 sivulta 14: a. Reititä virtajohdot 753R:n koteloon käyttämällä sopivaa vedonpoistinta ja kaapeliläpivientiä. b. Liitä plusjohto (+) napaan, jossa on merkintä 6 24 VDC (+). c. Liitä miinusjohto ( ) napaan, jossa on merkintä 6 24 VDC ( ). d. Aurinkopaneelia ei saa liittää tähän toteutukseen. VAROITUS Mahdollisen räjähdyksen ja sen aiheuttaman vakavan vamman tai kuoleman välttämiseksi 6 24 VDC:n jännitesyöttöä ja aurinkopaneelia ei saa liittää samanaikaisesti. Tarkasta 753R:n toiminta 1. Kun virta kytketään päälle, nestekidenäyttöön syttyy valo ja siinä alkaa näkyä mittaus- ja tilailmoituksia. 2. Sen jälkeen kun 753R:n virta on kytketty päälle ja laite on käynyt läpi käynnistyssekvenssin, paina tapahtumapainiketta 6 8 sekuntia. Näytössä näkyy Event Entry (tapahtumatiedot) ja mittaus- ja tilailmoituksia. Sulje laitteen päätykansi 1. Aseta FIELD TERMINALS (riviliittimet) -kotelon kansi paikalleen ja kiristä se hyvin. 2. Tilapäiset oranssit tulpat tulee korvata toimitukseen sisältyvillä sulkutkitulpilla, jotka asennetaan hyväksytyn kierteentiivistysaineen avulla. Katso kaapeliläpiviennin sulkutulpat Kuva sivulta 13. Varmista, että 753R:n lähetys itrax :iin onnistui 1. Kirjaudu sisään itraxiin (Kuva3 sivulta11). a. b. Syötä käyttäjätunnus. c. Syötä salasana. 2. Paikanna yhteenvetosivulla oleva positio, ks. Kuva 4 sivulta 12, ja varmenna siirron täydellinen onnistuminen asennuksen yhteydessä (ks. vastaanottoajan sarake). Mittauslähettimen positiossa on T ja lähettimen laitetunnus. 7
8 Pika-asennusopas Konfiguroi 753R 1. Kirjaudu sisään itraxiin. a. b. Syötä käyttäjätunnus. c. Syötä salasana. 2. Paikanna ja valitse 753R-positio yhteenvetosivulta. 3. Valitse vasemmassa paneelissa olevasta valikosta Device (laite). (Ks. Kuva 5 sivulta 12.) 4. Siirry konfigurointivaihtoehtojen läpi ja tee halutut muutokset 753R:n konfiguraatioon. 5. Valitse Submit (lähetä), ennen kuin poistut sivulta, jolla on tehty muutoksia konfiguraatioon. Näin varmistat, että muutokset tallentuvat. 8
9 Rosemount 753R 3051S-painelähettimellä ja erillisellä HART-lähettimellä (Dual Drop) Aurinkopaneeli Syöttöjännite Mittauslähettimen asennus 1. Asenna erillinen mittauslähetin lähetinpakkauksessa olevan pika-asennusohjeen mukaisesti. 2. Asenna 3051S 753R-pakkauksessa olevan 3051S:n pika-asennusohjeen neuvojen mukaisesti. 3. Parhaan signaalivahvuuden saamiseksi 753R tulee asentaa siten, että antenni on noin 0,5 m:n päässä säiliön kyljestä tai muusta esteestä. 753R:n asennus 1. Kotelon asentoon liittyviä tietoja: Johtimien asennuksen ja nestekidenäytön seuraamisen helpottamiseksi kentällä: a. Löysää kotelon asennon lukitusruuvia 3/32 tuuman kuusioavaimella (ks. Kuva 6 sivulta 13). b. Käännä koteloa myötäpäivään haluamaasi asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). c. Kiristä kotelon asennon lukitusruuvi arvoon 2,3 Nm. 2. Aurinkopaneelin asennukseen liittyviä tietoja: Asemoi aurinkopaneelilla toimivat laitteet niin, että paneeli altistuu mahdollisimman paljon auringonvalolle. On tärkeää kiristää säätöruuvit aurinkopaneelin asentamisen jälkeen. (Ks. Kuva 7 sivulta 13.) 3. Laitteen asentaminen kohtisuoraan pystyasentoon on suositeltavaa. Jotta signaalivastaanotto olisi mahdollisimman hyvä, antenni tulee asettaa kohtisuoraan. 4. Asenna välikaapeli mittauslähettimen kotelon ja 753R-kotelon välille. a. Käytä tarvittaessa vedonpoistinta. b. Muodosta tippumutka tai muu poistumisreitti välikaapelin ja kotelon yhtymäkohtaan, jotta kosteutta ei pääse kerääntymään. 9
10 Pika-asennusopas Kuva 2. Tippumutka 5. Kytke HART plus (+)- ja miinus ( ) -johdot mittauslähettimeen lähetinpakkauksessa olevan pika-asennusohjeen mukaisesti. 6. Liitä HART plus (+)- tai miinus ( ) -johdot 753R-lähettimeen, kuten kytkentäkaavioissa sivu 14. Virtaliitännät 1. Irrota kotelon kansi, jossa lukee FIELD TERMINALS (riviliittimet). 2. Maadoita 753R:n kotelo paikallisten sähkömääräysten mukaisesti. 3. Jos laite toimii aurinkopaneelilla, katso Kuva 9 sivulta 14: a. Plus (+) -johto liitetään tavallisesti tehtaalla. b. Liitä miinusjohto ( ) (musta johto) napaan, jossa on merkintä 6 24 VDC, liu uttamalla naaraspuolinen pikaliitin urospuoliseen pikaliittimeen. 4. Jos käytetään itse hankittua 6 24 VDC:n jännitteensyöttöä, katso Kuva 10 sivulta 14: a. Reititä virtajohdot 753R:n koteloon käyttämällä sopivaa vedonpoistinta ja kaapeliläpivientiä. b. Liitä plusjohto (+) napaan, jossa on merkintä 6 24 VDC (+). c. Liitä miinusjohto ( ) napaan, jossa on merkintä 6 24 VDC ( ). d. Aurinkopaneelia ei saa liittää tähän toteutukseen. Tarkasta 753R:n toiminta 1. Kun virta kytketään päälle, nestekidenäyttöön syttyy valo ja siinä alkaa näkyä mittaus- ja tilailmoituksia. 2. Sen jälkeen kun 753R:n virta on kytketty päälle ja laite on käynyt läpi käynnistyssekvenssin, paina tapahtumapainiketta 6 8 sekuntia. Näytössä näkyy Event Entry (tapahtumatiedot) ja mittaus- ja tilailmoituksia. Sulje laitteen päätykansi 1. Aseta FIELD TERMINALS (riviliittimet) -kotelon kansi paikalleen ja kiristä se hyvin. 2. Tilapäiset oranssit tulpat tulee korvata toimitukseen sisältyvillä sulkutulpilla, jotka asennetaan hyväksytyn kierteentiivistysaineen avulla. Katso kaapeliläpiviennin sulkutulpat Kuva sivulta VAROITUS Mahdollisen räjähdyksen ja sen aiheuttaman vakavan vamman tai kuoleman välttämiseksi 6 24 VDC:n jännitesyöttöä ja aurinkopaneelia ei saa liittää samanaikaisesti.
11 Varmista, että 753R:n lähetys itrax :iin onnistui 1. Kirjaudu sisään itraxiin (Kuva 3 sivulta 11). a. b. Syötä käyttäjätunnus. c. Syötä salasana. 2. Paikanna yhteenvetosivulla olevat kiinteän ja erillisen laitteen positiot, ks. Kuva 4 sivulta 12, ja varmenna siirron täydellinen onnistuminen asennuksen yhteydessä. (Ks. vastaanottoajan sarake.) Erillisen mittauslähettimen positiossa on T ja lähettimen laitetunnus. 3. Konfiguroi 753R. a. Kirjaudu sisään itrax :iin. Syötä käyttäjätunnus. Syötä salasana. b. Paikanna ja valitse kiinteän laitteen positio yhteenvetosivulta. c. Valitse näytön vasemmassa reunassa olevasta valikosta Device (laite). d. Siirry konfigurointivaihtoehtojen läpi ja tee halutut muutokset 753R:n konfiguraatioon. e. Valitse Submit (lähetä), ennen kuin poistut sivulta, jolla on tehty muutoksia konfiguraatioon. Näin varmistat, että muutokset tallentuvat. f. Toista vaiheet b e erilliselle mittauslähettimelle. Kuva 3. Sisäänkirjautumisnäyttö 11
12 Pika-asennusopas Kuva 4. Yhteenvetonäyttö Kuva 5. Laitekonfiguraationäyttö 12
13 Kuva 6. Kotelon asennonlukitusruuvin sijainti Kotelon asennon lukitusruuvi (3/32 tuumaa) Kuva 7. Aurinkopaneelin asennonsäätöruuvit Aurinkopaneelin asennonsäätöruuvi Aurinkopaneelin asennonsäätöruuvi Kuva 8. Sulkutulpat poista oranssinvärinen muovisisus, asenna pakkauksessa oleva sulkutulppa ja tiiviste Sulkutulppa 13
14 Pika-asennusopas Kuva 9. Kytkentäkaavio erillisellä aurinkopaneelilla varustetulle 753R-lähettimelle Rosemount 753R + Push Painike Button - Remote Mounted Erillinen HART-lähetin HART Transmitter Green Vihreä PUSH DI1 HART HART + + HART Black Musta - BUTTON 6-24 DI02 V DC Punainen Red + Remote Erillinen Power jännitesyöttö Supply HART - - X Discrete Binäärilähtö Output + X Customer Tilaaja Supplied hankkii Kuva 10. Kytkentäkaavio 6 24 VDC:n jännitesyötöllä varustetulle 753R-lähettimelle Remote Mounted Erillinen HART Transmitter HART-lähetin Vihreä Green HART HART + + Musta Black - HART - Rosemount 753R PUSH DI1 HART BUTTON 6-24 DI02 V DC + Push Painike Button - X 6 24 VDC:n X V jännitesyöttö DC Power Supply Customer Tilaaja hankkii Supplied - X Discrete Binäärilähtö Output + X Customer Tilaaja Supplied hankkii 14
15 TUOTEHYVÄKSYNNÄT HUOMAUTUS Rosemount 753R on tarkoitettu ainoastaan monitoroiviin mittauksiin. Rosemount 753R on tarkoitettu verkkopohjaisiin monitorointisovelluksiin, eikä sitä ole tarkoitettu liitettäviksi prosessinohjausjärjestelmiin. Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota, USA Televiestintälaitteiden/Sähkömagneettinen yhteensopivuus FCC ID: IHDT56FV1 IC ID: 109O-FV1 sisältyy. Tämä laite täyttää standardin EN sovellettavat EMC-vaatimukset: Tämä laite täyttää R&TTE-direktiivin sovellettavat vaatimukset. FM:n myöntämä tavallisen käyttöpaikan hyväksyntä Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta FM:n perusvaatimukset. FM on yhdysvaltalainen virallisesti hyväksytty testauslaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työterveys- ja terveyshallinto (OSHA). Vaarallisissa tiloissa tapahtuvaa käyttöä koskevat sertifioinnit Yhdysvaltojen ja Kanadan luokitukset Factory Mutual (FM) -luokitukset N5 FM Class I, Division 2 Yhdysvaltojen hyväksyntänumero: Kanadan hyväksyntänumero: Class I, Division 2, Groups A, B, C ja D; Lämpötilaluokka T4 Ta = 70 C Kotelotyyppi 3R Huom: Tyypin 3R-kotelo edellyttää aurinkopaneelin suuntaamista ylöspäin. VAROITUS Komponenttien vaihtaminen voi heikentää Division 2 -soveltuvuutta. Räjähdysvaara. Älä kytke laitetta irti, kun ympärillä on helpotti syttyvää tai palavaa materiaalia. Räjähdysvaara. Älä avaa koteloa tai vaihda akkua, kun ympärillä on helposti syttyvää tai palavaa materiaalia. 15
16 Pika-asennusopas 16
