1 Pikaopas , versio GA Rosemount 3051S -sarjan painelähetin ja Rosemount 3051SF -sarjan virtausmittari WirelessHART -protokollalla

2 Pikaopas HUOMATTAVAA Tässä oppaassa on langattomien Rosemount 3051S- ja 3051S MultiVariable -lähettimien perusohjeet (viitekäsikirjan numero ). Siinä ei ole diagnostiikkaa, huoltoa tai vianetsintää koskevia ohjeita. Katso lisäohjeita langattoman Rosemount 3051S:n ja 3051S MultiVariablen viitekäsikirjasta (julkaisunumero ). Viitekäsikirjan ja tämän pikakäyttöohjeen voi myös ladata elektronisesti osoitteesta VAROITUS Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Tuotehyväksyntäosassa on mainittu mahdolliset turvalliseen asennukseen liittyvät rajoitukset. Ennen kenttäkäyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että instrumentit on asennettu noudattaen luonnostaan vaarattoman tai syttymättömän alueen johdotuskäytäntöjä. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskemasta johtimiin ja liittimiin. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Tämä laite täyttää FCC:n sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät. Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti ei-toivottua toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. Virtayksikkö voidaan vaihtaa vaarallisella alueella. Tehomoduulin pintavastus on yli yksi gigaohmia, ja moduuli on asennettava oikein langattoman laitteen koteloon. Kuljetettaessa yksikköä asennuspaikalle ja sieltä pois on pyrittävä estämään sähköstaattisten varausten kertyminen. HUOMATTAVAA Langattomien tuotteiden toimitukseen liittyviä seikkoja: Laitteessa ei toimitettaessa ole tehomoduulia asennettuna. Irrota tehomoduuli ennen laitteen toimitusta lopulliselle käyttäjälle. Kukin tehomoduuli sisältää kaksi C-koon litiumparistoa. Käytössä olevien litiumparistojen kuljetusta säätelee Yhdysvaltain liikenneministeriö (U.S. Department of Transportation). Niiden kuljetus kuuluu myös IATA:n (kansainvälinen ilmakuljetusliitto), ICAO:n (kansainvälinen siviili-ilmailujärjestö) sekä ARD:n (vaarallisten tavaroiden kuljetus Euroopan teillä) piiriin. Toimittajan vastuulla on varmistaa, että edellä mainittujen tahojen asettamat vaatimukset tai muut paikalliset vaatimukset täyttyvät. Tutustu voimassaoleviin säädöksiin ja vaatimuksiin ennen toimitusta. Sisällysluettelo Langattomia laitteita koskevia seikkoja Fyysinen asennus Asenna lähetin Kytke tehomoduuli Nollaa lähetin Sulje kotelo Varmista toiminta Viitetiedot Tuotehyväksynnät

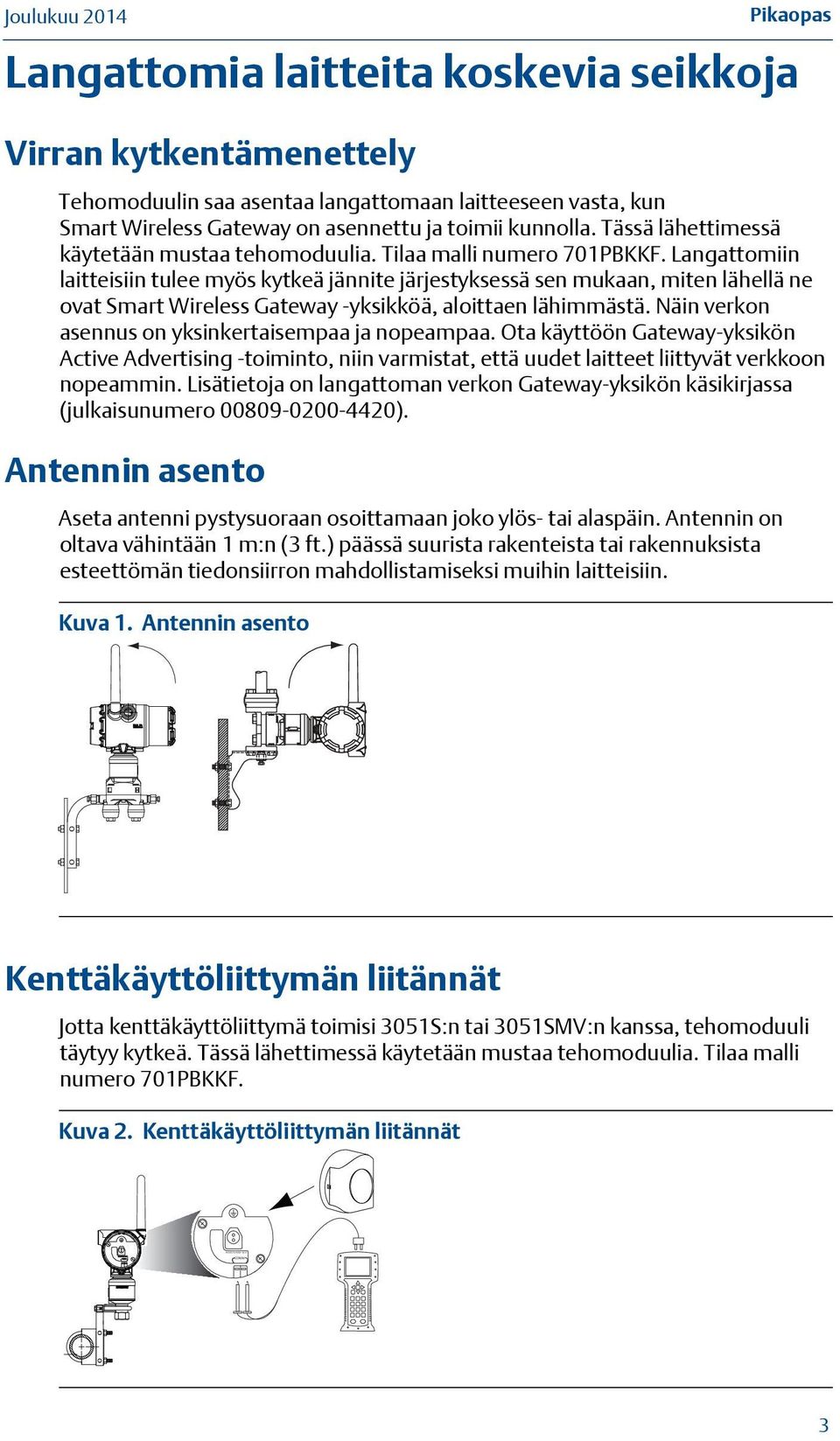

3 P/N COMM P/N COMM Pikaopas Langattomia laitteita koskevia seikkoja Virran kytkentämenettely Tehomoduulin saa asentaa langattomaan laitteeseen vasta, kun Smart Wireless Gateway on asennettu ja toimii kunnolla. Tässä lähettimessä käytetään mustaa tehomoduulia. Tilaa malli numero 701PBKKF. Langattomiin laitteisiin tulee myös kytkeä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Smart Wireless Gateway -yksikköä, aloittaen lähimmästä. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Ota käyttöön Gateway-yksikön Active Advertising -toiminto, niin varmistat, että uudet laitteet liittyvät verkkoon nopeammin. Lisätietoja on langattoman verkon Gateway-yksikön käsikirjassa (julkaisunumero ). Antennin asento Aseta antenni pystysuoraan osoittamaan joko ylös- tai alaspäin. Antennin on oltava vähintään 1 m:n (3 ft.) päässä suurista rakenteista tai rakennuksista esteettömän tiedonsiirron mahdollistamiseksi muihin laitteisiin. Kuva 1. Antennin asento Kenttäkäyttöliittymän liitännät Jotta kenttäkäyttöliittymä toimisi 3051S:n tai 3051SMV:n kanssa, tehomoduuli täytyy kytkeä. Tässä lähettimessä käytetään mustaa tehomoduulia. Tilaa malli numero 701PBKKF. Kuva 2. Kenttäkäyttöliittymän liitännät 3

4 Pikaopas Fyysinen asennus Vaihe 1: Asenna lähetin Nestevirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Asenna lähetin siten, että ilmausventtiilit osoittavat ylöspäin. 4. Aseta antenni niin, että sen suuntaus on suoraan ylös- tai suoraan alaspäin. VIRTAUS Kaasuvirtaussovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. 3. Aseta antenni niin, että sen suuntaus on suoraan ylös- tai suoraan alaspäin. VIRTAUS VIRTAUS Höyryvirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. 4. Aseta antenni niin, että sen suuntaus on suoraan ylös- tai suoraan alaspäin. VIRTAUS 4

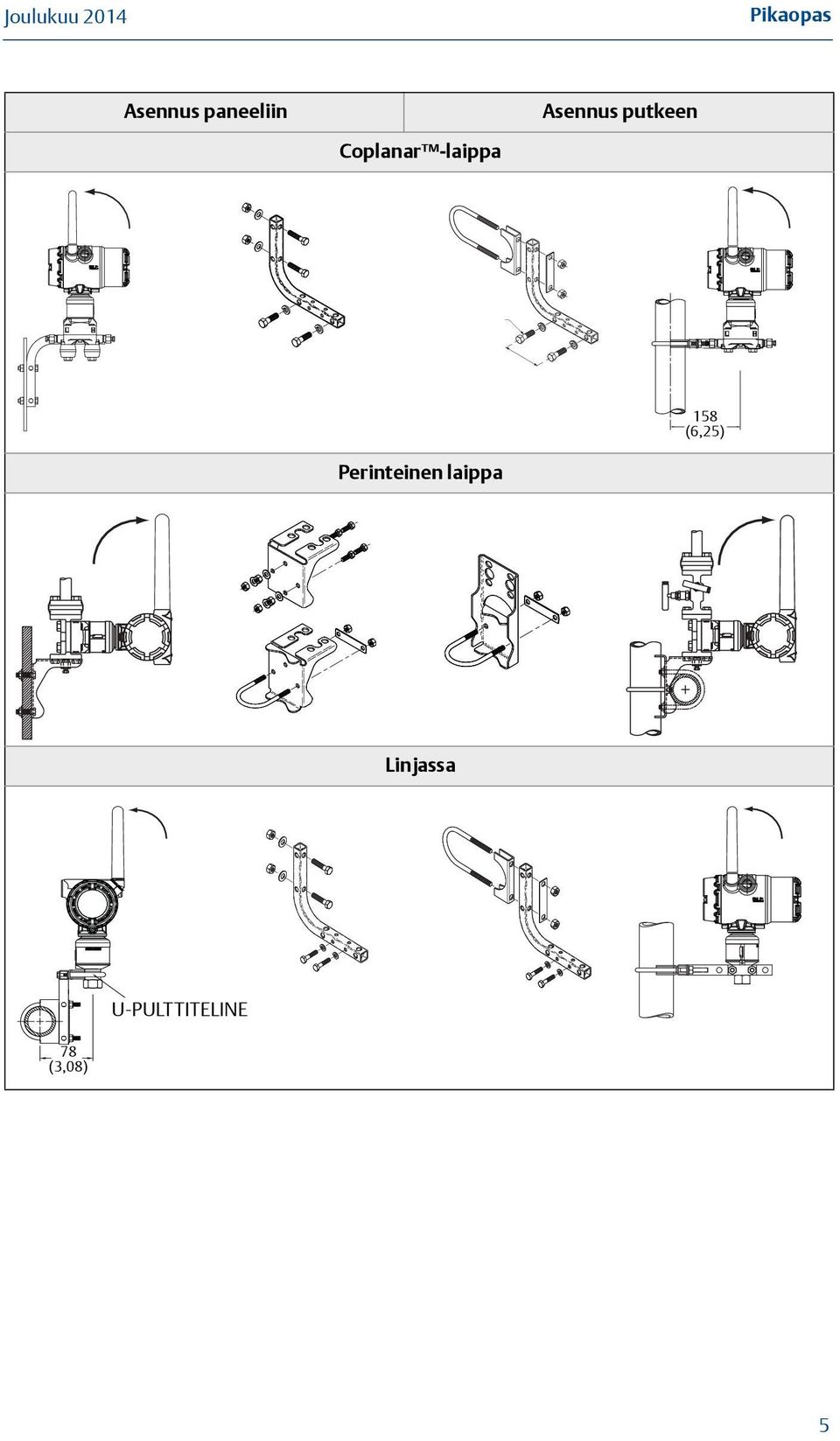

5 Pikaopas Asennus paneeliin Asennus putkeen Coplanar -laippa 158 (6,25) Perinteinen laippa Linjassa U-PULTTITELINE 78 (3,08) 5

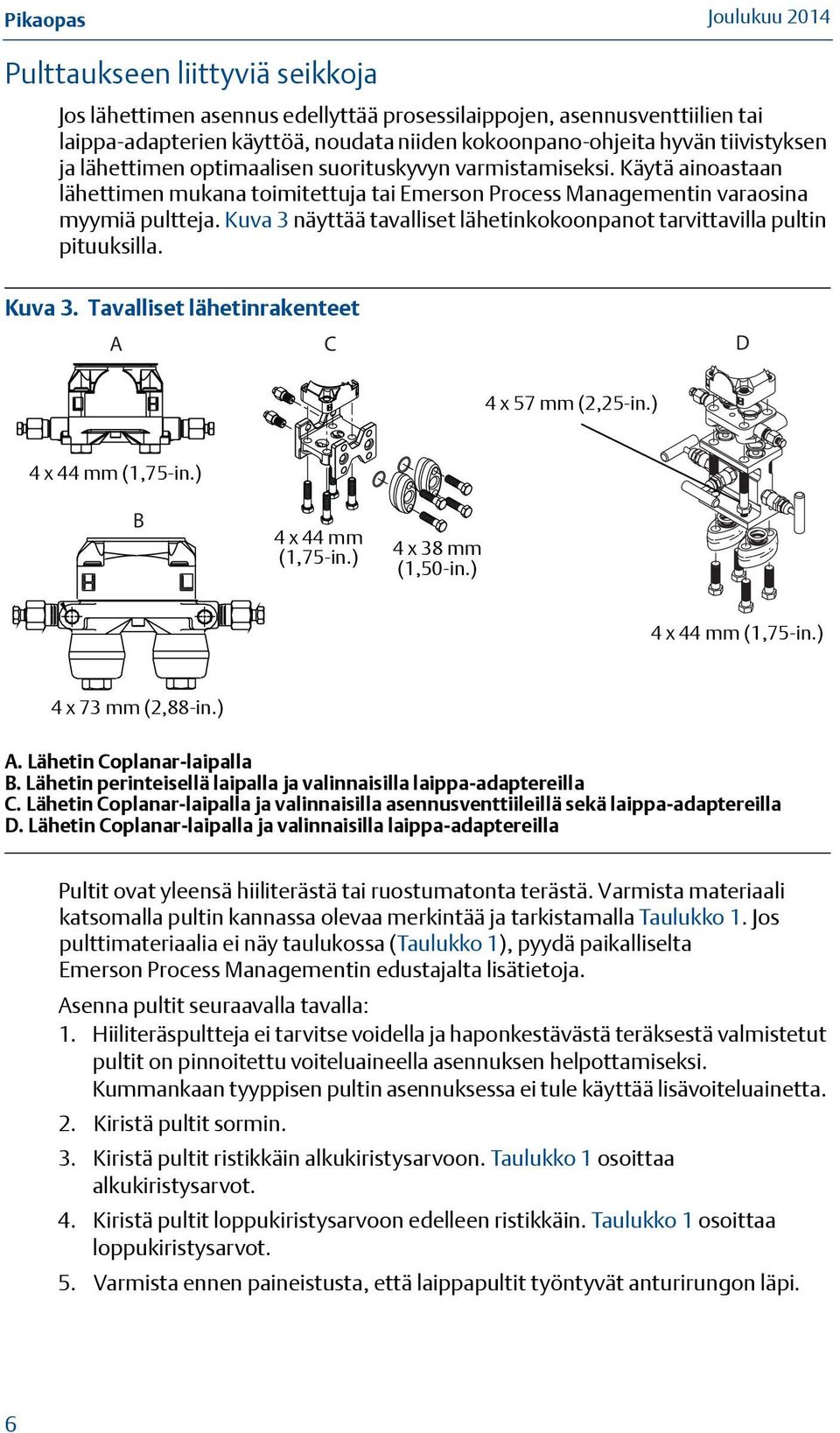

6 Pikaopas Pulttaukseen liittyviä seikkoja Jos lähettimen asennus edellyttää prosessilaippojen, asennusventtiilien tai laippa-adapterien käyttöä, noudata niiden kokoonpano-ohjeita hyvän tiivistyksen ja lähettimen optimaalisen suorituskyvyn varmistamiseksi. Käytä ainoastaan lähettimen mukana toimitettuja tai Emerson Process Managementin varaosina myymiä pultteja. Kuva 3 näyttää tavalliset lähetinkokoonpanot tarvittavilla pultin pituuksilla. Kuva 3. Tavalliset lähetinrakenteet A C D 44 x x in. mm (2,25-in.) (57mm) 4 x in. mm (1,75-in.) (44mm) B 4 x in. mm (1,75-in.) (44mm) 4 x in. mm (1,50-in.) (38mm) 44 x x in. mm (1,75-in.) (44mm) 4 x in. mm (2,88-in.) (73mm) A. Lähetin Coplanar-laipalla B. Lähetin perinteisellä laipalla ja valinnaisilla laippa-adaptereilla C. Lähetin Coplanar-laipalla ja valinnaisilla asennusventtiileillä sekä laippa-adaptereilla D. Lähetin Coplanar-laipalla ja valinnaisilla laippa-adaptereilla Pultit ovat yleensä hiiliterästä tai ruostumatonta terästä. Varmista materiaali katsomalla pultin kannassa olevaa merkintää ja tarkistamalla Taulukko 1. Jos pulttimateriaalia ei näy taulukossa (Taulukko 1), pyydä paikalliselta Emerson Process Managementin edustajalta lisätietoja. Asenna pultit seuraavalla tavalla: 1. Hiiliteräspultteja ei tarvitse voidella ja haponkestävästä teräksestä valmistetut pultit on pinnoitettu voiteluaineella asennuksen helpottamiseksi. Kummankaan tyyppisen pultin asennuksessa ei tule käyttää lisävoiteluainetta. 2. Kiristä pultit sormin. 3. Kiristä pultit ristikkäin alkukiristysarvoon. Taulukko 1 osoittaa alkukiristysarvot. 4. Kiristä pultit loppukiristysarvoon edelleen ristikkäin. Taulukko 1 osoittaa loppukiristysarvot. 5. Varmista ennen paineistusta, että laippapultit työntyvät anturirungon läpi. 6

7 Pikaopas Taulukko 1. Laipan ja laippa-adapterin pulttien kiristysarvot Pulttimateriaali Kannan merkinnät Alkukiristysarvo Loppukiristysarvo Hiiliteräs (CS) B7M 34 Nm (300 in.-ibs.) 73,5 Nm (650 in.-ibs.) Haponkestävä teräs (SST) R B8M STM SW Nm (150 in.-ibs.) 34 Nm (300 in.-ibs.) Laippa-adapterien O-renkaat VAROITUS Vääränlaisten laippa-adapterin O-renkaiden asentaminen voi aiheuttaa prosessivuotoja, mistä voi seurata kuolema tai vakava loukkaantuminen. Laippa-adapterit voidaan erottaa ainutlaatuisten O-rengasurien perusteella. Käytä vain oikeaan laippa-adapteriin tarkoitettua O-rengasta alla olevan kuvan mukaisesti. Rosemount 3051S/3051SMV/3051/2051 A B A. Laippa-adapteri B. O-rengas C. PTFE-pohjainen elastomeeri C Tarkista O-renkaat silmämääräisesti aina, kun irrotat laipat tai adapterit. Vaihda ne, jos niissä näkyy merkkejä vaurioista, esim. lovia tai viiltoja. Jos vaihdat O-renkaan, kiristä laippapultit ja linjausruuvit uudelleen asennuksen jälkeen PTFE-O-renkaiden asettumisen varmistamiseksi. 7

8 Pikaopas Suurtehoinen erillisantenni (optio) Tehovahvisteisten erillisantennien avulla langattomien Rosemount 3051S- ja 3051SMV-lähettimien asennuksessa voidaan ottaa huomioon langattomuus, ukkossuojaus ja kulloisetkin työskentelytottumukset. VAROITUS Kun langattoman verkon 3051S- ja 3051SMV-lähettimiin asennetaan erillisantenneja, käytä hyväksyttyjä turvatoimenpiteitä kaatumisen ja korkeavirtajohtojen koskettamisen välttämiseksi. Langattoman verkon 3051S- ja 3051SMV-lähettimien erillisantennikomponentit on asennettava paikallisten sähkömääräysten mukaisesti ja ukkossuojaukseen on käytettävä suositusta. Kysy ennen asennusta neuvoa paikalliselta sähkötarkastajalta, sähköteknikolta ja työalueen valvojalta. 3051S- ja 3051SMV-lähettimien erillisantennivaihtoehdot on valmistettu erityisesti sopimaan mahdollisimman moneen asennukseen, optimoimaan langaton toiminta sekä varmistamaan paikallisten radiotaajuushyväksyntöjen mukainen asennus. Jotta varmistetaan langattoman verkon toiminta ja radiotaajuussäädösten noudattaminen, kaapelin pituutta ja antennityyppiä ei saa muuttaa. Jos toimitettua erillisantennisarjaa ei asenneta näiden ohjeiden mukaan, Emerson Process Management ei vastaa langattoman verkon toiminnasta eikä radiotaajuussäädösten täyttämisestä. Suurtehoinen erillisantennisarja sisältää koaksiaalikaapelin tiivistysainetta ukkossuojan ja antennin kaapeliliitoksia varten. Etsi paikka, jossa erillisantenni toimii langattomassa verkossa optimaalisesti. Parhaassa tapauksessa se on 4,6 7,6 m (15 25 ft) maanpinnan yläpuolella tai 2 m (6 ft) esteiden tai suurten rakenteiden yläpuolella. Asenna erillisantenni seuraavasti: WN-optio 1. Asenna antenni 1,5 2 tuuman putkeen tai mastoon pakkauksessa olevilla kiinnitysvälineillä. 2. Liitä ukkossuoja suoraan 3051S- tai 3051SMV-lähettimen päälle. 3. Asenna maadoituskorvake, lukkoaluslevy ja mutteri ukkossuojan päälle. 4. Liitä antenni ukkossuojaan toimitetulla LMR-400-koaksiaalikaapelilla varmistaen, että tippumutka on vähintään 0,3 m:n (1 ft) päässä ukkossuojasta. 5. Tiivistä jokainen langattoman kenttälaitteen, ukkossuojan ja antennin välinen liitäntä koaksiaalikaapelin tiivistysaineella. 6. Varmista, että asennusmasto ja ukkossuoja on maadoitettu paikallisten sähkömääräysten mukaisesti. Ylimääräiset koaksiaalikaapelipituudet tulee kääriä 0,3 m:n (12 in.) kerille. 8

9 Pikaopas Kuva S-lähetin ja tehovahvisteinen erillisantenni. Huomautus: Sääsuojaus on välttämätön! Erillisantennisarja sisältää koaksiaalikaapelin tiivistysainetta ukkossuojan, antennin ja 3051S- tai 3051SMV-lähettimien kaapeliliitosten sääsuojausta varten. Koaksiaalikaapelin tiivistysainetta täytyy käyttää langattoman kenttäverkon toiminnan takaamiseksi. Kuva 5 näyttää, miten koaksiaalikaapelin tiivistysainetta levitetään. Kuva 5. Koaksiaalikaapelin tiivistysaineen levittäminen kaapeliliitoksiin 9

10 Pikaopas Vaihe 2: Kytke tehomoduuli 1. Irrota kotelon kansi riviliitinpuolelta. 2. Kytke musta tehomoduuli. Vaihe 3: Nollaa lähetin Huomaa Lähettimet toimitetaan pyydetylle mitta-alueelle kalibroituina tai tehtaan oletuksen mukaisesti (täydelle mitta = alueelle viritettyinä). Nollaus Nollaus on yksipisteinen asettelu, jolla kompensoidaan asennusasennon ja linjapaineen vaikutukset. Kun tehdään nollaus, tasausventtiilin on oltava auki ja neste- sekä höyrymittauksissa impulssiputkien täytettyinä. Jos nollavirhe on alle 3 % todellisesta nollasta, noudata nollauksessa seuraavassa kohdassa Kenttäkäyttöliittymän käyttö olevia ohjeita. Kenttäkäyttöliittymän käyttö HART -pikanäppäinsarja 3, 5, 1, 3 Vaiheet 1. Tasaa tai ilmaa lähetin ja kytke kenttäkäyttöliittymä. 2. Käytä valikossa olevia HART-käyttöliittymän pikanäppäinsarjoja. 3. Tee nollaus komentojen mukaan. Ohjeet kenttäkäyttöliittymään yhdistämisestä: Kuva 2 sivulla 3. Huomaa Tämän voi myös suorittaa AMS Wireless Configurator -ohjelmalla sitten, kun laite on liitetty verkkoon. Vaihe 4: Sulje kotelo 10 Sulje kotelon kansi ja kiristä turvamäärittelyn mukaisesti. Varmista kotelon tiiviys kiristämällä elektroniikkakotelon kannet niin, että metallipinnat koskettavat toisiaan. Älä kuitenkaan kiristä liikaa.

11 Pikaopas Vaihe 5: Varmista toiminta Toimivuus voidaan varmistaa neljällä tavalla: 1. Laitteen LCD-näytön kautta 2. Käyttämällä kenttäkäyttöliittymää 3. Smart Wireless Gateway -yksikön integroidun www-palvelimen kautta 4. AMS Wireless Configurator -ohjelmalla LCD-näyttö LCD-näyttö näyttää lähtöasetukset langattoman laitteen päivitysvälin perusteella. Katso langattoman Rosemount 3051S:n ja 3051SMV:n käsikirjasta tietoja virhekoodeista ja muista nestekidenäytön ilmoituksista. Paina Diagnostic (diagnostiikka) -painiketta vähintään viisi sekuntia, jotta näet TAG (positio), Device ID (laitteen tunnus), Network ID (verkon tunnus), Network Join Status (verkkoon liittymisen tila) ja Device Status (laitteen tila) -näytöt. Etsitään verkkoa Liitytään verkkoon Yhdistetty rajoitetulla kaistaleveydellä Kytketty N E T w K n e t w k n e t w k n e t w k S R C H N G N E G O T L I M - O P O K Kenttäkäyttöliittymä Tiedonsiirtoon langattoman HART-lähettimen kanssa tarvitaan 3051S ja 3051SMV Wireless -laitekuvaus. Ohjeet kenttäkäyttöliittymään yhdistämisestä: Kuva 2 sivulla 3. Toiminto Näppäinsarja Valikkokohteet Tiedonsiirto 3, 4 Join Status (liittymisen tila), Wireless Mode (langaton toimintatila), Join Mode (liittymistila), Number of Available Neighbors (saatavien naapurien lukumäärä), Number of Advertisements Heard (kuultujen ilmoitusten lukumäärä), Number of Join Attempts (liittymisyritysten lukumäärä) 11

12 Pikaopas Smart Wireless Gateway Siirry Gatewayn integroidussa www-palvelimessa Explorer >Status (Explorerin > tila) -sivulle. Sivulla näkyy, onko laite liittynyt verkkoon ja toimiiko sen tiedonsiirto oikein. Huomaa Laitteen liittyminen verkkoon voi viedä useita minuutteja. Katso lisätietoja Smart Wireless Gatewayn pikaoppaasta (julkaisunumero ). Kuva 6. Gatewayn verkkoasetukset 12

13 Pikaopas AMS Wireless Configurator Kun laite on liittynyt verkkoon, se näkyy AMS Wireless Configuratorissa alla olevan kuvan mukaisesti. Vianmääritys Jos laite ei ole liittynyt verkkoon virran kytkemisen jälkeen, varmista, että verkon tunnus (Network ID) ja liittymisavain (Join Key) on konfiguroitu oikein ja että Smart Wireless Gatewayn aktiivinen ilmoitus (Active Advertising) on otettu käyttöön. Laitteen verkon tunnuksen ja liittymisavaimen täytyy vastata Gateway-yksikön verkon tunnusta ja liittymisavainta. Verkon tunnus ja liittymisavain voidaan hakea Smart Wireless Gatewayn www-liittymän sivulta Setup>Network>Settings (käyttöönotto > verkko > asetukset) (katso Kuva 6 sivulla 12). Verkon tunnusta ja liittymisavainta voidaan muuttaa langattomassa laitteessa käyttämällä seuraavaa pikanäppäinsarjaa. Toiminto Näppäinsarja Valikkokohteet Tiedonsiirto 3, 4 Join Status (liittymisen tila), Wireless Mode (langaton toimintatila), Join Mode (liittymistila), Number of Available Neighbors (saatavien naapurien lukumäärä), Number of Advertisements Heard (kuultujen ilmoitusten lukumäärä), Number of Join Attempts (liittymisyritysten lukumäärä) 13

14 Pikaopas Viitetiedot Kuva 7. Liitinkaavio P/N COMM Ohjeet kenttäkäyttöliittymään yhdistämisestä: Kuva 2 sivulla 3. Taulukko 2. HART-pikanäppäinsarja Toiminto Näppäinsarja Valikkokohteet Device Info (laitetiedot) (1) Guided Setup (ohjattu käyttöönotto) Manual Setup (manuaalinen käyttöönotto) Wireless (langaton) 2, 2, 9 2, 1 2, 2 2, 2, 1 Manufacturer (valmistaja), Model (malli), Final Assembly Number (sarjanumero), Universal (yleissopiva), Field Device (kenttälaite), Software (ohjelmisto), Hardware (laitteisto), Descriptor (kuvaus), Message (viesti), Date (päiväys), Model Number (mallinumero) I, II, III, SI Unit Restriction (SI-yksikkörajoitus), Country (maa) Configure (konfiguroi), Basic Setup (peruskäyttöönotto), Zero Sensor Trim (anturin nollaus), Join Device to Network (liitä laite verkkoon), Update Rate (päivitysväli), Device Display (laitenäyttö), Alert Setup (hälytyksen käyttöönotto), Scaled Variable (skaalattu arvo) Configure (konfiguroi), Manual Setup (manuaalinen käyttöönotto), Wireless (langaton), Pressure (paine), Device Temperatures (laitelämpötilat), Device Information (laitetiedot), Display (näyttö), Scaled Variable (skaalattu arvo), Other (muu) Network ID (verkon tunnus), Join Device to Network (liitä laite verkkoon), Configure Update Rate (konfiguroi päivitysväli), Configure Broadcast Power Level (konfiguroi lähetysteho), Power Mode (tehotila), Power Source (teholähde) 1. Jos käytät 3051SMV:tä, siirry pikanäppäinsarjalla 2, 2 laitetietojen kohtaan. 14

15 Tuotehyväksynnät Pikaopas EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus on pikaoppaan lopussa. EY:n vaatimustenmukaisuusvakuutuksen viimeisin versio löytyy osoitteesta Tietoliikenneyhdenmukaisuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista. FCC ja IC Tämä laite täyttää FCC:n sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät: Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti ei-toivottua toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. FM Approvalsin myöntämä tavallisen käyttöpaikan hyväksyntä Lähettimen rakenne täyttää sähkötekniikan, mekaanisten osien ja paloturvallisuuden osalta FM:n perusvaatimukset. FM Approvals on yhdysvaltalainen virallisesti hyväksytty testilaboratorio (NRTL), jonka on akkreditoinut USA:n liittovaltion työsuojeluhallinto (OSHA). YHDYSVALLAT I5 FM luonnostaan vaaraton (IS) ja syttymätön (NI) Todistus: Standardit: FM Class , FM Class , FM Class , FM Class , NEMA Merkinnät: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; CL III T4; CL 1, Zone 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D T4; DIP CL II, DIV 1, GP E, F, G; CL III, T5; T4(-50 C T a +70 C)/T5(-50 C T a +85 C); Rosemountin piirustuksen mukaan kytkettynä; Tyyppi 4x Turvallisen käytön erityisehdot (X): 1. Langatonta mallin 3051SMV PDP-lähetintä saa käyttää vain Rosemount 701PBKKF SmartPower -akun kanssa. 15

16 Pikaopas Kanada I6 2. Lähetin voi sisältää alumiinia enemmän kuin 10 %, ja se muodostaa iskuista ja hankauksesta aiheutuvan syttymisvaaran. 3. Antennin pintavastus ylittää yhden 1 G :n. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. CSA luonnostaan vaaraton Todistus: Standardit: CAN/CSA C22.2 No. 0-10, CSA Std C22.2 No. 30-M1986, CAN/CSA C22.2 No. 94-M91, CSA Std C22.2 No. 142-M1987, CSA Std C22.2 No , ANSI/ISA , CSA Std C22.2 No :05 Merkinnät: Luonnostaan vaaraton luokka I, alaluokka 1; sopivuus: luokka 1, tilaluokka 0, IIC, T3C; Rosemountin piirustuksen mukaan kytkettynä; Tyyppi 4x Eurooppa I1 ATEX luonnostaan vaaraton Todistus: Baseefa13ATEX0127X Standardit: EN :2012, EN :2012 Merkinnät: II 1 G Ex ia IIC T4 Ga, T4(-60 C T a +70 C) Turvallisen käytön erityisehdot (X): 1. Langattoman mallin 3051S ja 3051SMV kotelo on voitu valmistaa alumiiniseoksesta ja käsitellä suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee tilaluokassa 0, se on kuitenkin suojattava iskuilta ja hankaumilta. 2. Antennin pintavastus ylittää yhden 1 G :n. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Muut maat I7 IECEx luonnostaan vaaraton Todistus: IECEx BAS X Standardit: IEC :2011, IEC :2011 Merkinnät: Ex ia IIC T4 Ga, T4(-60 C T a +70 C) Turvallisen käytön erityisehdot (X): 1. Langattoman mallin 3051S ja 3051SMV kotelo on voitu valmistaa alumiiniseoksesta ja käsitellä suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee tilaluokassa 0, se on kuitenkin suojattava iskuilta ja hankaumilta. 2. Antennin pintavastus ylittää yhden 1 G :n. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 16

17 Pikaopas Brasilia I2 INMETRO luonnostaan vaaraton Todistus: CEPEL Standardit: ABNT NBR IEC :2008, ABNT NBR IEC :2009, ABNT NBR IEC :2008, ABNT NBR IEC 60529:2009 Merkinnät: Ex ia IIC T4/T5 Ga, T4(-60 C T a +70 C), T5(-60 C T a +40 C), IP66(Al)/IP66W(SST) Turvallisen käytön erityisehdot (X): 1. Katso vastaavaa todistusta. Huomaa Ei toistaiseksi saatavana langattomasta 3051S MultiVariable -lähettimestä. Kiina I3 Kiina luonnostaan vaaraton Todistus: langaton 3051S: GYJ111401X 3051SFx GYJ X [virtausmittarit] Standardit: GB , GB , GB , GB Merkinnät: Ex ia IIC Ga T4, T4(-50 ~ 70 C) Turvallisen käytön erityisehdot (X): 1. Katso vastaavaa todistusta. Huomaa Ei toistaiseksi saatavana langattomasta 3051S MultiVariable -lähettimestä. Japani I4 TIIS luonnostaan vaaraton Todistukset: TC18649, TC18650 Merkinnät: Ex ia IIC T4(-20 ~ 60 C) Huomaa Ei toistaiseksi saatavana langattomasta 3051S MultiVariable -lähettimestä. EAC Valkovenäjä, Kazakstan, Venäjä IM Pyydä lisätietoja Emerson Process Managementin edustajalta. Korean tasavalta IP Pyydä lisätietoja Emerson Process Managementin edustajalta. 17

18 Pikaopas Kuva 8. Langattoman Rosemount 3051S:n vaatimustenmukaisuusvakuutus 18

19 Pikaopas 19

20 Pikaopas 20

21 Pikaopas 21

22 Pikaopas EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1099 Versio B Me, Rosemount Inc Market Boulevard Chanhassen, MN YHDYSVALLAT vakuutamme täysin omalla vastuullamme, että tuote Langattomat 3051S-sarjan painelähettimet Langattomat 3051SF-sarjan virtauslähettimet 300S-kotelot Langattomat mallien 3051SMV ja 300SMV painelähettimet jonka valmistaja on Rosemount Inc Market Boulevard Chanhassen, MN YHDYSVALLAT ja jota tämä vakuutus koskee, täyttää oheisesta liitteestä ilmenevien Euroopan yhteisön direktiivien vaatimukset mukaan lukien niiden uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitetun laitoksen antamaan todistukseen oheisen liitteen mukaisesti. Laatujohtaja (tehtävänimike painokirjaimin) Kelly Klein (nimenselvennys) (julkaisupäivämäärä) Sivu 1 / 4 22

23 Pikaopas EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1099 Versio B EMC-direktiivi (2004/108/EY) Kaikki mallit EN :2006; EN :2006 R&TTE-direktiivi (1999/5/EY) Kaikki mallit EN V EN : V2.2.1 EN :2001 PED-direktiivi (97/23/EY) 3051S-sarjan painelähettimet Mallien 3051S_CA4; 3051S_CD2, 3, 4, 5 (myös optioilla P0 ja P9) painelähettimet QS Tarkastustodistus EY-todistus nro CE-HOU-DNV H-moduulin yhdenmukaisuusarviointi Arviointistandardit: ANSI/ISA :2004, IEC :1999 Kaikki muut 3051S-mallin painelähettimet Hyvä konepajakäytäntö Kaikki muut mallin 3051SMV painelähettimet Hyvä konepajakäytäntö Lähettimen lisävarusteet: Hydraulinen välitin prosessilaippa asennusventtiili Hyvä konepajakäytäntö 3051SF -sarjan virtausmittarien painelähettimet Katso vaatimustenmukaisuusvakuutusta DSI1000 Sivu 2 / 4 23

24 Pikaopas EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1099 Versio B ATEX-direktiivi (94/9/EY) Mallin 3051S painelähettimet ja mallin 3051SF virtauslähettimet Baseefa13ATEX0127X luonnostaan vaarattomuuden todistus Laiteryhmä II, luokka 1 G Ex ia IIC T4 Ga (-60 C C) Käytetyt yhtenäistetyt standardit: EN :2012 EN :2012 Sivu 3 / 4 24

25 Pikaopas EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1099 Versio B Painelaitedirektiivin ilmoitettu laitos 3051S-sarjan painelähettimet Det Norske Veritas (DNV) [Ilmoitetun laitoksen numero: 0575] Veritasveien 1, N-1322 Hovik, Norja ATEX ilmoitetut laitokset EY:n tyyppitarkastusluokitusta varten Baseefa [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Yhdistynyt kuningaskunta ATEX ilmoitettu laitos laadunvarmistusta varten Baseefa [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Yhdistynyt kuningaskunta Sivu 4 / 4 25
