1 Helmikuu 2019 Rosemount 2088 ja 2090 Rosemount 2088-, 2090P- ja 2090Fpainelähettimet 4 20 ma:n HART- ja 1 5 VDC:n pienitehoisella HART-lähdöllä Aloitus Vaihe 1: Asenna lähetin Vaihe 2: Aseta yliheitot Vaihe 3: Kytke johdot ja jännitesyöttö Vaihe 4: Tarkista konfigurointi Vaihe 5: Nollaa lähetin Turvallisuuteen liittyvät järjestelmät Tuotehyväksynnät Valmis

2 Rosemount 2088 ja 2090 Helmikuu Emerson. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Rosemount ja Rosemount-logotyyppi ovat Rosemount Inc:n rekisteröityjä tavaramerkkejä. Emerson Automation Solutions Emerson Automation Rosemount Division Solutions Oy 8200 Market Boulevard Chanhassen, Pakkalankuja 6 MN USA FIN VANTAA Puh. (USA) (800) Suomi Puh. (muut maat) (952) Faksi Puh (952) Faksi Emerson Automation Solutions GmbH & Co. OHG Argelsrieder Feld Wessling Saksa Puh Faksi Emerson Automation Solutions 1 Pandan Crescent Singapore Puh Faksi / Beijing Rosemount Far East Instrument Co., Ltd No. 6 North Street, Hepingli, Dong Cheng District Beijing , Kiina Puh Faksi TÄRKEÄ ILMOITUS Tässä asennusoppaassa on Rosemount ja 2090-lähettimien perusohjeet. Tässä ei ole ohjeita, jotka koskisivat konfiguroinnin yksityiskohtia, diagnostiikkaa, huoltoa, vianetsintää tai räjähdyspaineen kestäviä tai luonnostaan vaarattomia (IS) asennuksia. Katso lisäohjeita 2088/2090:n viitekäsikirjasta (julkaisunumero ). Tämä käyttöohjekirja on myös saatavana elektronisena internet-osoitteesta VAROITUS Räjähdys voi aiheuttaa kuoleman tai vakavan vamman: Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Rosemount 2088/2090:n käyttöohjekirjassa on esitetty turvalliseen asennukseen liittyvät rajoitukset. Ennen HART-käyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että piirissä olevat instrumentit on asennettu noudattaen luonnostaan vaaratonta tai syttymätöntä johdotustapaa. Jos kyseessä on räjähdyspaineenkestävä asennus, älä irrota lähettimen päällyskansia, kun laitteeseen on kytketty virta. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Käytä sopivan tyyppistä hygieniapantaa ja tiivisteitä asennuksessa. Pannan ja tiivisteen maks. painekeston on oltava suurempi tai sama kuin lähettimen käyttöalue. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskemasta johtimiin ja liittimiin. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. 2

3 Helmikuu 2019 Rosemount 2088 ja 2090 VAIHE 1: ASENNA LÄHETIN Rosemount 2088 Asenna suoraan impulssiputkeen käyttämättä asennustelinettä tai asenna suoraan seinään, paneeliin tai kahden tuuman putkeen käyttäen optiona saatavaa asennustelinettä. Rosemount 2090P Asenna suoraan prosessiputkeen käyttäen jo asennettua hitsattavaa yhdettä tai anna hitsaajan asentaa uusi hitsattava yhde TIG-hitsauksella. Kattavat hitsausohjeet ovat nähtävissä viitekäsikirjasta (julkaisunumero ). Virheellinen asennus voi aiheuttaa hitsattavan yhteen vääntymisen. Asennusta suositellaan pysty- tai vaaka-asentoon, jotta ilmanpaineen kompensointi onnistuu kunnolla. Rosemount 2090F Asenna suoraan prosessiputkeen käyttäen normaalia hygieenistä liitintä (joko 1,5 tai 2 tuuman Tri-Clamp-liitäntää). Asennusta suositellaan pysty- tai vaaka-asentoon, jotta ilmanpaineen kompensointi onnistuu kunnolla. Älä kiristä suoraan elektroniikkakotelosta. Jottei tulisi vaurioita, kiristä vain kuusiomuotoisesta prosessiliitännästä P 2090F 1,5 1,0 1 /2-14 NPT sisäkierteellinen prosessiliitäntä Asennus paneeliin Säiliön seinämä Hitsattava yhde Säiliön seinämä O-rengas 1 1 /2 tai 2. Tri-Clamp-liitäntä Asennus putkeen 3

4 Rosemount 2088 ja 2090 Helmikuu 2019 Nestevirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. Kaasuvirtaussovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. Höyryvirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. 4

5 Helmikuu 2019 Rosemount 2088 ja 2090 Ylipainelähettimen suuntaus Alumiinikoteloilla varustettujen ylipainelähettimien ilmakompensointi sijaitsee lähettimen kaulalla prosessiliitännän yläpuolella. Ilmaustiehye on 360 lähettimen ympärillä kotelon ja anturin välissä. (Ks. Kuva 1) Pidä kompensointireitti puhtaana kaikista tukkivista aineista, kuten maalista, pölystä ja voiteluaineista, asentamalla lähetin niin, että prosessiaine pääsee valumaan pois. Kuva 1. Ylipainelähettimen ilmakompensointi A Ilmanpainekompensointi 5

6 Rosemount 2088 ja 2090 Helmikuu 2019 VAIHE 2: ASETA YLIHEITOT Jos hälytyskytkintä ja ohjelmoinnin eston kytkintä ei ole muutettu, lähetin toimii normaalisti oletushälytystilassa high (ylös) ja ohjelmoinnin esto on off (pois). 1. Jos lähetin on asennettu, varmista piiri ja katkaise virta. 2. Irrota riviliittimen puolta vastapäätä oleva päätykansi. Älä poista laitteen päätykantta räjähdysalttiissa ympäristössä, kun piirissä on virta. 3. Aseta kytkimet halutulla tavalla. Varo koskettamasta johtimia ja liittimiä. Ks. Kuva 2. Siinä näkyvät kytkinten paikat sekä ON- ja OFF-asennot. 4. Kiinnitä lähettimen kansi takaisin. Kannen on oltava paikoillaan, jotta täytetään räjähdysvaarallisen luokituksen vaatimukset. Kuva lähettimen elektroniikkakortti Ilman LCD-näyttöä LCD-näytön kanssa A Hälytys B A Hälytys Ohjelmoinnin esto Pienitehoinen ilman LCD-näyttöä B Ohjelmoinnin esto Pienitehoinen LCD-näytön kanssa A Hälytys B Ohjelmoinnin esto AHälytys B Ohjelmoinnin esto 6

7 Helmikuu 2019 Rosemount 2088 ja 2090 VAIHE 3: KYTKE JOHDOT JA JÄNNITESYÖTTÖ Tee lähettimen johdinkytkennät seuraavasti: 1. Irrota kotelon päätykansi siltä puolelta, jossa on merkintä FIELD TERMINALS (riviliittimet). 2. Kytke plusjohto PWR/COMM-plusliittimeen (+) ja miinusjohto miinusliittimeen (-). 3. Varmista kunnollinen maadoitus. On tärkeää, että laitteen kaapelin suojavaippa: lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa. yhdistetään seuraavaan suojavaippaan, jos kaapeli reititetään kytkentärasian läpi. liitetään maahan tehonsyöttöpäästä. HUOMAA Vaikka transienttisuojattu riviliitin olisikin asennettu, se ei suojaa transienteilta, ellei 2088:n koteloa ole maadoitettu asianmukaisesti. HUOMAA Älä kytke jännitteellisiä viestijohtimia testiliittimiin. Virta voisi vioittaa testiliittimen testidiodia. Kierretty parikaapeli antaa parhaat tulokset. Ympäristöissä, joissa on paljon sähkömagneettisia/radiotaajuushäiriöitä, tulee käyttää suojattua kierrettyä parikaapelia. Käytä vähintään 0,5 mm 2 (24 AWG) johdinta, jonka pituus saa olla enintään metriä (5 000 feet). 4. Tulppaa ja tiivistä käyttämättömät kaapeliläpiviennit. 5. Asenna tarvittaessa johdotukseen tippamutka. Asenna mutka niin, että sen alaosa on alempana kuin kaapeliläpiviennit ja lähettimen kotelo. 6. Aseta kotelon kansi takaisin. Kuva 3 ja Kuva 4 esittävät 2088-lähettimen johdotukset, joiden avulla tiedonsiirto on mahdollista kannettavan kenttäkäyttöliittymän kanssa. 7

8 Rosemount 2088 ja 2090 Helmikuu 2019 Kuva 3. Laitevirityksen kytkentäkaavio (4 20 ma:n lähettimet) 24 VDC:n R L 250 jännitesyöttö Kuva 4. Mallin 2088 kenttäjohdotus Pienitehoinen optiokoodi N Jännitemittari Jännitesyöttö Virtamittari Jännitesyöttö Tasajännitesyötössä (optio S: Kuva 5. Piirin maksimivastus = 43,5 * 10,5 42,4 V ja optio N: 6 14 V) (teholähteen jännite 10,5) kohinan tulee olla alle 2 % Kokonaisvastuskuorma on viestijohtimien vastuksen sekä 1000 muiden piirissä olevien laitteiden kuormitusvastusten summa. 500 Toiminta-alue Luonnostaan vaarattomien barrierien, jos käytössä, vastus 0 on myös laskettava mukaan Jännite (VDC) 42.4 Kenttäkäyttöliittymä vaatii piirivastuksen vähimmäisarvoksi 250 tiedonsiirtoon. Kuorma (ohmia) 8

9 Helmikuu 2019 Rosemount 2088 ja 2090 VAIHE 4: TARKISTA KONFIGUROINTI V-merkki ( ) osoittaa konfiguroinnin perusparametrit. Ainakin nämä parametrit on tarkistettava konfiguroinnissa ja käyttöönotossa. Toiminto Analogialähdön hälytys 1, 4, 3, 2, 4 Pursketoiminnon asetus 1, 4, 3, 3, 3 Purskeoptio 1, 4, 3, 3, 4 Kalibrointi 1, 2, 3 Vaimennus 1, 3, 5 Päivämäärä 1, 3, 4, 1 Kuvaus 1, 3, 4, 2 D/A-muuntimen viritys (4 20 ma:n lähtö) 1, 2, 3, 2, 1 Kytke pois alue/nolla-asettelu 1, 4, 4, 1, 7 Kenttälaitteen tiedot 1, 4, 4, 1 Syöttö näppäimistöllä 1, 2, 3, 1, 1 Piiritesti 1, 2, 2 Mittausalueen alarajan arvo 4, 1 Anturin virityksen alaraja 1, 2, 3, 3, 2 Viesti 1, 3, 4, 3 Näyttötyyppi 1, 3, 6, 1 Pyydettyjen tahdistuksien määrä 1, 4, 3, 3, 2 Lähdön viritys 1, 2, 3, 2 Prosenttialue 1, 1, 2 Kiertokyselyosoite 1, 4, 3, 3, 1 Aluearvot 1, 3, 3 Uudelleenviritys 1, 2, 3, 1 Skaalattu D/A-viritys (4 20 ma:n lähtö) 1, 2, 3, 2, 2 Itsetesti (lähetin) 1, 2, 1, 1 Anturitiedot 1, 4, 4, 2 Anturin viritys (täysi viritys) 1, 2, 3, 3 Anturin virityskohdat 1, 2, 3, 3, 5 Tilatiedot 1, 2, 1, 2 Positio 1, 3, 1 Ohjelmoinnin esto (kirjoitussuojaus) 1, 3, 4, 4 Yksiköt (prosessimuuttuja) 1, 3, 2 Mittausalueen ylärajan arvo 5, 2 Anturin virityksen yläraja 1, 2, 3, 3, 3 Nollaus 1, 2, 3, 3, 1 HART-pikanäppäinsarja 9

10 Rosemount 2088 ja 2090 Helmikuu 2019 VAIHE 5: NOLLAA LÄHETIN HUOMAA Rosemount Inc. toimittaa lähettimet pyydetylle mitta-alueelle kalibroituina tai tehtaan oletuksen mukaisesti (täydelle mitta-alueelle viritettyinä). Nollaus Nollaus on yksipisteinen asettelu, jolla kompensoidaan asennusasennon vaikutukset. Jos nollavirhe on alle 3 % todellisesta nollasta, noudata seuraavassa kohdassa Kenttäkäyttöliittymän käyttö olevia ohjeita. Jos nollavirhe on yli 3 % todellisesta nollasta, noudata uudelleenvirityksessä kohdassa Lähettimen nollauspainikkeen käyttö olevia ohjeita. Kenttäkäyttöliittymän käyttö Pikanäppäimet Vaiheet 1, 2, 3, 3, 1 1. Ilmaa lähetin ja kytke kenttäkäyttöliittymä. 2. Syötä valikkoon HART-pikanäppäinsarja. 3. Tee nollaus komentojen mukaan. Lähettimen nollauspainikkeen käyttö 1. Löysää luokituskilven ruuvia ja käännä kilpeä, jotta saisit nollauspainikkeen näkyviin 2. Aseta 4 ma:n lähtöä vastaava paine. 3. Aseta 4 ma:n piste painamalla nollapainiketta 2 sekunnin ajan. Tarkista, että lähtö on 4 ma. Valinnaisessa LCD-näytössä lukee ZERO PASS. Nollauspainike 10

11 Helmikuu 2019 Rosemount 2088 ja 2090 TURVALLISUUTEEN LIITTYVÄT JÄRJESTELMÄT Seuraava osa koskee TLJ-sovelluksissa käytettäviä 2088-lähettimiä. HUOMAA Lähettimen lähtöviesti ei ole turvakäytön mukainen seuraavissa tilanteissa: konfiguroinnin muutokset, multidrop-asennus, piiritesti. Prosessin käyttöturvallisuus on varmistettava muilla menetelmillä konfiguroinnin ja huoltotöiden aikana. Asennus Muita erityisiä asennustoimenpiteitä tässä julkaisussa selostettujen tavanomaisten asennustoimenpiteiden lisäksi ei tarvita. Varmista elektroniikkakotelon tiiviys asentamalla kotelon kansi/kannet siten, että ne ovat riittävän tiukalla. Mittauspiiri on suunniteltava siten, että jännite lähettimen liittimessä ei laske alle 10,5 VDC:n, kun lähettimen lähtöviesti on 22,5 ma. Turvakytkin asetetaan ON-asentoon, jotta konfigurointitietoja ei voida normaalin käytön aikana vahingossa tai tahallaan muuttaa. Konfigurointi Käytä HART-yhteensopivaa käyttöliittymää tiedonsiirtoon 2088:n kanssa ja tarkista sen konfigurointi. Käyttäjän valitsema vaimennus vaikuttaa lähettimen kykyyn seurata prosessipaineen muutoksia. Vaimennusarvo + vasteaika ei saa ylittää käyttösovelluksen vaatimuksia. HUOMAA Automaatiojärjestelmä tai turvalogiikka on konfiguroitava vastaamaan lähettimen konfigurointia. Figure 6 esittää käytettävissä olevat hälytystasot ja niiden toiminta-arvot. Aseta hälytyskytkin vaadittuun HI- tai LO-hälytysasentoon. Kuva 6. Hälytystasot Rosemount-hälytystaso 3,75 ma (1) 3,9 ma alhainen signaalin jäätyminen Normaali toiminta 4 ma 20 ma Namur-hälytystaso 21,75 (2) 20,8 ma korkea signaalin jäätyminen Normaali toiminta 3,6 ma (1) 4 ma 20 ma 22,5 (2) 3,8 ma 20,5 ma alhainen signaalin jäätyminen korkea signaalin jäätyminen (1) Lähetinvika, laitehälytys LO-asennossa. (2) Lähetinvika, laitehälytys HI-asennossa. HUOMAA Jotkin viat voivat aiheuttaa analogialähdön nousemisen ylärajahälytystason yläpuolelle riippumatta hälytyskytkimen asennosta. 11

12 Rosemount 2088 ja 2090 Helmikuu 2019 Käyttö ja huolto Turvatesti ja tarkastus Seuraavat testaukset ovat suositeltavia: Testitulokset ja korjaustoimenpiteet on ilmoitettava osoitteeseen jos turvatoiminnoissa esiintyy vika. Käytä Taulukko 1: Tuloparametrit piiritestin, analogialähdön virityksen tai anturin virityksen tekemiseen. Katso lisätietoja 2088:n viitekäsikirjasta ( ). Turvatesti Tällä turvatestillä todetaan 92 % DU-vioista, joita 2088:n itsediagnostiikka ei ole havainnut. 1. Ohita turvatoiminto (PLC) ja ryhdy muihin sopiviin toimiin väärän laukeamisen välttämiseksi. 2. Lähetä HART-komento lähettimelle korkean hälytyksen virtaan siirtymiseksi ja varmista, että analoginen virta saavuttaa kyseisen arvon (1). 3. Lähetä HART-komento lähettimelle alarajahälytyksen virtaan siirtymiseksi ja varmista, että analoginen virta saavuttaa kyseisen arvon (2). 4. Tee vähintään kaksipisteinen anturin kalibrointitarkistus käyttäen 4 20 ma:n alueen pisteitä kalibrointipisteinä ja varmista, että ma-lähtö vastaa painetuloarvoa (3). 5. Palauta silmukka normaaliin toimintaan. 6. Poista ohituskytkentä ja palauta muuten normaali toiminta. Tuotteen korjaus Kaikki lähettimen diagnostiikan tai turvatestissä havaitut viat on ilmoitettava. Palaute voidaan jättää sähköisesti osoitteeseen on korjattavissa tärkeimpien osien vaihdolla. 2088:n viitekäsikirjan (julkaisunumero ) ohjeissa on lisätietoa. Viitetiedot Tekniset tiedot 2088-lähettimen käytössä on noudatettava 2088:n viitekäsikirjassa esitettyjä toiminta- ja suoritusmäärittelyjä. Vikatiheystiedot FMEDA-raportti sisältää vikatiheysluvut. Tämä raportti on osoitteessa (1) Näin kokeillaan, esiintyykö jänniteongelmia, kuten piirin alhaista syöttöjännitettä tai lisääntynyttä johtimien vastusta. Näin todetaan myös muita mahdollisia vikoja. (2) Näin tarkistetaan, esiintyykö lepovirtaan liittyviä vikoja. (3) Jos kaksipisteinen kalibrointi suoritetaan sähköinstrumentoinnilla, tämä turvatesti ei havaitse anturin vikoja. 12

13 Helmikuu 2019 Rosemount 2088 ja :n turvavika-arvot Turvatarkkuus: 2,0 % (1) Turvavasteaika: 1,5 s Tuoteikä 50 vuotta perustuen komponenttien ikääntymiseen ei perustu kostuvien osien kulumiseen. (1) Lähettimen ma-lähdössä sallitaan 2 %:n vaihtelu, ennen kuin turvalaukaisu toimii. Automaatiojärjestelmän tai turva-automaation laukaisuarvoja pitää alentaa 2 %:lla. 13

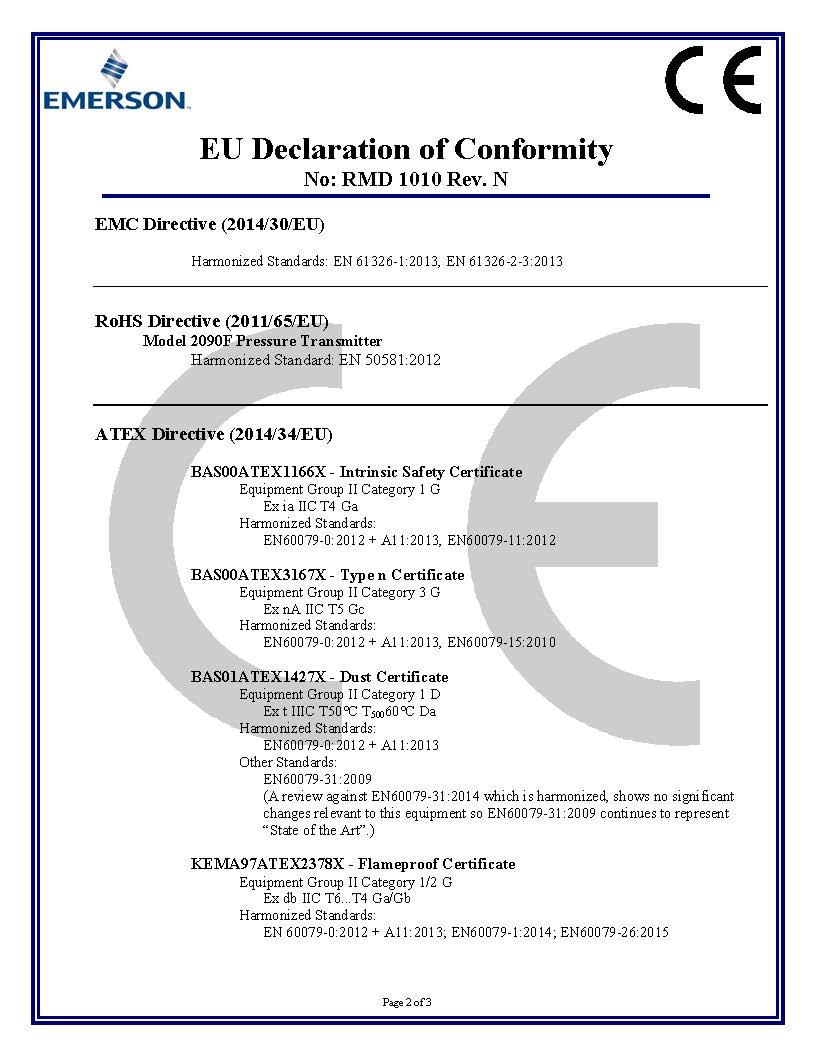

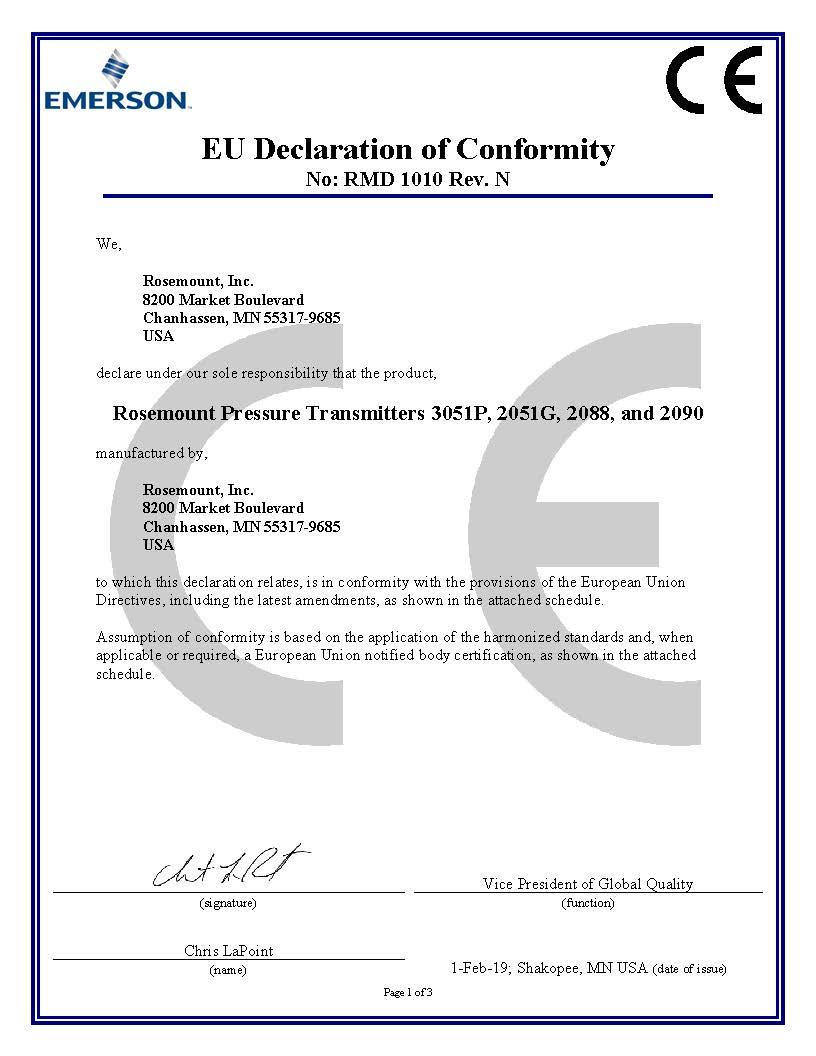

14 Rosemount 2088 ja 2090 Helmikuu 2019 TUOTEHYVÄKSYNNÄT Hyväksytyt valmistuspaikat Rosemount Inc. - Chanhassen, Minnesota, USA Emerson Automation Solutions GmbH & Co. Wessling, Saksa Emerson Automation Solutions Singapore Beijing Rosemount Far East Instrument Co., Limited Peking, Kiina EU:n direktiivit EY-vaatimustenmukaisuusvakuutus on sivulla 14. Viimeisin versio on osoitteessa ATEX-direktiivi (94/9/EY) Emerson Automation Solutions noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) Mallin 2088/2090 painelähettimet - Hyvä konepajakäytäntö Sähkömagneettinen yhteensopivuus (EMC) (2004/108/EY) Kaikki 2088/2090-painelähettimet: EN :2006 Vaarallisten tilojen luokitukset Pohjois-Amerikan sertifikaatit Factory Mutual (FM) E5 räjähdyspaineen ja pölysytytyksen kestävä Todistusnro: 1V2A8.AE Soveltuvat standardit: FM Class , FM Class , FM Class Merkinnät: Räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D. Pölysytytyksen kestävä: luokka II/III, alaluokka 1, ryhmät E, F ja G. Lämpötilakoodi: T5 (Ta = -40 C - 85 C), suljettu tehtaalla, kotelotyyppi 4X. Tuloparametrit näkyvät piirustuksesta I5 luonnostaan vaaraton ja syttymätön Todistusnro: 0V9A7.AX Soveltuvat standardit: FM Class , FM Class , FM Class , FM Class Merkinnät: Luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C ja D; luokka II, alaluokka 1, ryhmät E, F ja G; luokka III, alaluokka 1 Lämpötilakoodi: T4 (Ta = 70 C) Rosemountin piirustuksen mukaisesti. Syttymätön: luokka I, alaluokka 2, ryhmät A, B, C ja D. Lämpötilakoodi: T4 (Ta = 85 C), kotelotyyppi 4X. Tuloparametrit näkyvät piirustuksesta

15 Helmikuu 2019 Rosemount 2088 ja 2090 Canadian Standards Association (CSA) Kaikki CSA:n vaarallisiin tiloihin hyväksymät lähettimet on sertifioitu ANSI/ISA :n mukaisesti. C6 räjähdyspaineen kestävä, luonnostaan vaaraton, pölysytytyksen kestävä, luokka I, alaluokka 2 Soveltuvat standardit: CAN/CSA Std. C22.2 No. 0-M91, CSA Std. C22.2 nro , CSA-std. C22.2 No M1986, CAN/CSA Std. C22.2 No. 94-M91, CSA Std. C22.2 No M1987, CAN/CSA Std. C22.2 No , CSA Std. C22.2 No M1987, ANSI/ISA Merkinnät: Räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C ja D. Pölysytytyksen kestävä luokka II, alaluokka 1, ryhmät E, F, G, luokka III. Sopivuus: luokka I, alaluokka 2, ryhmät A, B, C ja D. Luonnostaan vaaraton: luokka I, alaluokka 1, ryhmät A, B, C ja D. Lämpötilakoodi: T3C. Kotelotyyppi 4X. Suljettu tehtaalla. Yksi tiiviste. Katso piirustusta Eurooppalaiset sertifikaatit ED ATEX räjähdyspaineen kestävä Todistusnumero: KEMA97ATEX2378X Soveltuvat standardit: EN :2006, EN :2007, EN :2007 Merkinnät: II 1/2 G Ex d IIC T6 (-40 C T amb 40 C); T4 (-40 C T amb 80 C) 1180 Vmaks. = 36 (lähtökoodilla S) Vmaks. = 14 (lähtökoodilla N) I1 Turvallisen käytön erityisehdot (x): 1.Kaapeliläpivientien on oltava hyväksyttyä räjähdyspaineen kestävää tyyppiä Ex d, käyttöoloihin sopivia ja oikein asennettuja. 2.Jos käytetään suojaputkitusta, niiden läpiviennissä on oltava tiivistyslaite. 3.Käyttämättömät aukot on suljettava sopivilla Ex d -hyväksytyillä sulkutulpilla. 4.Sopivia lämmönkestäviä kaapeleita on käytettävä, kun ympäristön lämpötila kaapelitai suojaputkiläpivientien kohdalla ylittää 65 C. 5.Tässä laitteessa on ohutseinämäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvon käyttöpaikan ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 6.Tietoja räjähdyspaineen kestävien liitosten mitoista saa valmistajalta. ATEX luonnostaan vaaraton Todistusnro: BAS00ATEX1166X Soveltuvat standardit: EN :2012, EN : 2012 Merkinnät: II 1 G Ex ia IIC T5 Ga ( 55 C Tamb +40 C) Ex ia IIC T4 Ga ( 55 C T amb +70 C)

16 Rosemount 2088 ja 2090 Helmikuu 2019 Taulukko 1. Tuloparametrit Piiri/Teho U i = 30 VDC I i = 200 ma P i = 0,9 W C i = 0,012 F Turvallisen käytön erityisehdot (X): Laite ei kestä EN standardissa vaadittavaa 500 V:n eristysvastustestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. N1 ATEX syttymätön/tyyppi n Todistusnro: BAS 00ATEX3167X Soveltuvat standardit: EN :2012, EN : 2010 Merkinnät: II 3 D Ex na IIC T5 Gc (-40 C < T amb < +70 C) Ui = 50 VDC maks Turvallisen käytön erityisehdot (X): Laite ei kestä EN standardissa vaadittavaa 500 V:n eristysvastustestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. ND ATEX pöly Todistusnro: BAS01ATEX1427X Soveltuvat standardit: EN :2012, EN : 2009 Merkinnät: II 1 D Ex t IIIC T50 C T C Da Vmaks. = 36 VDC; Ii = 22 ma 1180 Turvallisen käytön erityisehdot (x): 1.Käyttäjän on huolehdittava siitä, ettei jännitteen ja virran maksimiarvoja (36 V, 24 ma, DC) ylitetä. Kaikissa kytkennöissä toisiin laitteisiin tai liittyviin laitteisiin on oltava tämän jännitteen ja virran valvonta EN50020:n mukaisen ib-kategorian piirin mukaisesti. 2.On käytettävä kaapeliläpivientejä, joiden avulla kotelon tiiviysluokka on vähintään IP66. 3.Käyttämättömät kaapeliläpiviennit on tulpattava siten, että kotelon tiiviysluokka on vähintään IP66. 4.Kaapeliläpivientien ja sulkutulppien on oltava käyttöympäristön lämpötila-alueeseen sopivia ja kestettävä 7J:n iskunkestävyystesti /2090:n anturimoduuli on ruuvattava tukevasti paikoilleen kotelon tiiviyden säilymiseksi. 16

17 Helmikuu 2019 Rosemount 2088 ja 2090 IECEx-sertifikaatit E7 IECEx räjähdyspaineen kestävä Todistusnumero: IECEx KEM X Soveltuvat standardit: IEC :2004, IEC :2003, IEC :2004 Merkinnät: Ex d IIC T4 (-20 C T amb 80 C) Ex d IIC T6 (-20 C T amb 40 C) I7 IECEx luonnostaan vaaraton Todistusnro: IECEx BAS X Soveltuvat standardit: IEC :2011, IEC : 2011 Merkinnät: Ex ia IIC T5 Ga (-55 C T amb 40 C) Ex ia IIC T4 Ga ( 55 C T amb +70 C) Taulukko 2. Tuloparametrit Piiri/Teho U i = 30 VDC I i = 200 ma P i = 0,9 W C i = 0,012 F Turvallisen käytön erityisehdot (X): Laite ei kestä EN standardissa vaadittavaa 500 V:n eristysvastustestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. N7 IECEx syttymätön/tyyppi n Todistusnro: IECEx BAS X Soveltuvat standardit: EN :202012, EN : 2010 Merkinnät: Ex na IIC T5 Gc (-40 C Tamb +70 C) Ui = 50 VDC maks. Tuloparametrit Piiri/Teho U i = 30 VDC I i = 200 ma P i = 0,9 W C i = 0,012 F Turvallisen käytön erityisehdot (x): Laite ei kestä EN standardissa vaadittavaa 500 V:n eristysvastustestiä. Tämä täytyy ottaa huomioon laitetta asennettaessa. NK IECEx pöly Todistusnro: IECEx BAS X Soveltuvat standardit: IEC :2011, IEC : 2008 Merkinnät: Ex t IIIC T50 C T C Da Vmaks. = 36 VDC; Ii = 24 ma 17

18 Rosemount 2088 ja 2090 Helmikuu 2019 Turvallisen käytön erityisehdot (x): 1.Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvon käyttöpaikan ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2.On käytettävä kaapeliläpivientejä, joiden avulla kotelon tiiviysluokka on vähintään IP66. 3.On käytettävä käyttämättömiä kaapelien läpivientejä, joiden avulla kotelon tiiviysluokka on vähintään IP66. 4.Kaapelien läpivientien ja sulkutulppien on oltava käyttöympäristön lämpötila-alueeseen sopivia ja kestettävä 7J-isku /2090:n anturimoduuli on ruuvattava tukevasti paikoilleen kotelon tiiviyden säilymiseksi. Japanilaiset luokitukset E4 TIIS räjähdyspaineen kestävä Ex d IIC T6 Todistus TC15874 TC15873 TC15872 TC15871 Kuvaus 2088 C-276-seoksesta tehdyillä kastuvilla osilla (näytön kanssa) 2088 SST:stä tehdyillä kastuvilla osilla (näytön kanssa) 2088 C-276-seoksesta tehdyillä kastuvilla osilla (ilman näyttöä) 2088 SST:stä tehdyillä kastuvilla osilla (ilman näyttöä) Brasilialaiset sertifikaatit I2 INMETRO luonnostaan vaaraton Todistusnro: CEPEL X; Merkinnät: Ex ia IIC T5/T4 Ga/Gb T5 (-20 C Tamb +40 C); T4 (-20 C Tamb +60 C) E2 INMETRO räjähdyspaineen kestävä (vain 2088-sarja) Todistusnro: CEPEL Merkinnät: Ex d IIC T6/T5 Gb T6 (-20 C Tamb +40 C); T5 (-20 C Tamb +60 C) Kiinalaiset sertifikaatit I3 Kiina luonnostaan vaaraton Todistusnro: GYJ111063X (2088-sarja); GYJ111065X (2090-sarja) Soveltuvat standardit: GB , GB Merkinnät: Ex ia IIC T4/T5 T4 (-55 C Tamb +70 C); T5 (-55 C Tamb +40 C) 18 Taulukko 3. Tuloparametrit Piiri/Teho U i = 30 VDC I i = 200 ma P i = 0,9 W C i = 0,012 F Katso 2088/2090:n viitekäsikirjan liitteestä B (julkaisunumero ) turvallisen käytön erityisehdot.

19 Helmikuu 2019 Rosemount 2088 ja 2090 E3 Kiina räjähdyspaineen kestävä Todistusnro: GYJ (2088-sarja); GYJ (2090-sarja) Soveltuvat standardit: GB , GB Merkinnät: Ex d IIC T4/T6 T4 (-20 C T amb +40 C); T6 (-20 C T amb +80 C) Katso 2088/2090:n viitekäsikirjan (julkaisunumero ) liitteestä B turvallisen käytön erityisehdot. N3 Kiina Tyyppi n kipinöimätön Todistusnro: GYJ101126X (2088-sarja) Soveltuvat standardit: GB , GB Merkinnät: Ex na nl IIC T5 (-40 C Tamb +70 C) Katso 2088/2090:n viitekäsikirjan (julkaisunumero ) liitteestä B turvallisen käytön erityisehdot. Luokitusyhdistelmät Laitteessa on haponkestävästä teräksestä valmistettu kilpi, kun sille on määritetty lisähyväksyntä. Jos on asennettu laite, johon on merkitty monta hyväksyntätyyppiä, sitä ei pidä asentaa uudelleen muita hyväksyntätyyppejä käyttäen. Merkitse hyväksyntäkilpi pysyvällä merkinnällä, jotta se erottuisi käyttämättömistä hyväksyntätyypeistä. K1 K5 K6 K7 KB KH I1:n, N1:n, ED:n ja ND:n yhdistelmä E5:n ja I5:n yhdistelmä C6:n, I1:n ja ED:n yhdistelmä E7:n, I7:n, N7:n ja NK:n yhdistelmä K5:n ja C6:n yhdistelmä K5:n, ED:n ja I1:n yhdistelmä 19

20 Rosemount 2088 ja 2090 Helmikuu

21 Helmikuu 2019 Rosemount 2088 ja

22 Rosemount 2088 ja 2090 Helmikuu

23 Helmikuu 2019 Rosemount 2088 ja

24 Rosemount 2088 ja 2090 Helmikuu

25 Helmikuu 2019 Rosemount 2088 ja
