Rosemount 485 Annubar laipallinen rakenne

Koko: px
Aloita esitys sivulta:

Download "Rosemount 485 Annubar laipallinen rakenne"

Transkriptio

1 Pika-asennusopas , versio DB Laipallinen 85-Annubar Rosemount 85 Annubar laipallinen rakenne Aloitus Vaihe 1: Sijainti ja asento Vaihe 2: Poraa reiät putkeen Vaihe 3: Asenna ja tarkista paikalleen asentuminen Vaihe : Hitsaa kiinnittimet paikoilleen Vaihe 5: Työnnä anturi paikalleen Vaihe 6: Asenna lähetin Tuotehyväksynnät Valmis

2 Laipallinen 85-Annubar Pika-asennusopas , versio DB 2009 Rosemount Inc. Kaikki oikeudet pidätetään. Kaikki tavaramerkit ovat omistajan omaisuutta. Rosemount ja Rosemount-logo ovat Rosemount Inc. -yhtiön rekisteröityjä tavaramerkkejä. Rosemount Inc Market Boulevard Chanhassen, MN USA Puh. (USA) (800) Puh. (muut maat) (952) Faksi (952) Emerson Process Management Oy Pakkalankuja 6 FIN VANTAA Suomi Puh Faksi Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Saksa Puh. +9 (8153) 9390 Faksi +9 (8153) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore Puh Faksi / Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Beijing , Kiina Puh Faksi TÄRKEÄ ILMOITUS Tässä asennusoppaassa ovat Rosemount 85 Annubarin perusohjeet. Tässä ei anneta ohjeita konfiguroinnista, diagnostiikasta, huollosta, vianetsinnästä tai räjähdyspaineen kestävistä, liekinkestävistä tai luonnostaan vaarattomista asennuksista. Katso lisäohjeita 85 Annubarin viitekäsikirjasta (julkaisunumero ). Tämä käyttöohjekirja on saatavana myös elektronisena osoitteesta Jos 85 Annubar tilattiin asennettuna Rosemount 3051S -lähettimeen, katso seuraavasta pika-asennusoppaasta tietoja konfiguroinnista ja vaarallisiin tiloihin hyväksynnästä: Rosemount 3051S -sarjan painelähetin (julkaisunumero ) Jos 85 Annubar tilattiin asennettuna Rosemount lähettimeen, katso seuraavasta pika-asennusoppaasta tietoja konfiguroinnista ja vaarallisiin tiloihin hyväksynnästä: Rosemount 3095 (julkaisunumero ). VAROITUS Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Käytä prosessivuotojen estämiseksi vain tiivisteitä, jotka on suunniteltu tiivistämään prosessiliitännät vastaavien laippojen ja O-renkaiden kanssa. Virtaava aine voi saada 85 Annubarin kuumenemaan ja aiheuttaa siten palovammoja. HUOMIO Jos putken/kanavan seinämävahvuus on alle 3,2 mm (0,125 tuumaa), ole erityisen varovainen anturia asennettaessa. Ohuet seinämat voivat vääntyä hitsauksen tai asennuksen aikana tai ulokekannatteisen virtausmittarin painosta. Nämä asennukset saattavat edellyttää muuta kiinnitystä tai virtausmittarin tuentaa. Kysy tehtaalta neuvoa. 2

3 Pika-asennusopas , versio DB Laipallinen 85-Annubar Laipallinen 85 Annubar -rakenne räjäytyskuvana Lähetin on kuvassa selvyyden vuoksi. Se on tilattava erikseen. Lähetin Ilmausventtiilein varustettu yksitasoinen laippa O-renkaat (2) Suoraan asennettu asennusventtiili Anturilaippa Pinnapultit Tiiviste Asennuslaippasarja Mutterit 85 Annubar -anturi Vastapuolen tukiosa HUOMAA Käytä sopivaa tiivistysainetta, joka sopii kaikkien kierteellisten liitäntöjen käyttölämpötilaan. 3

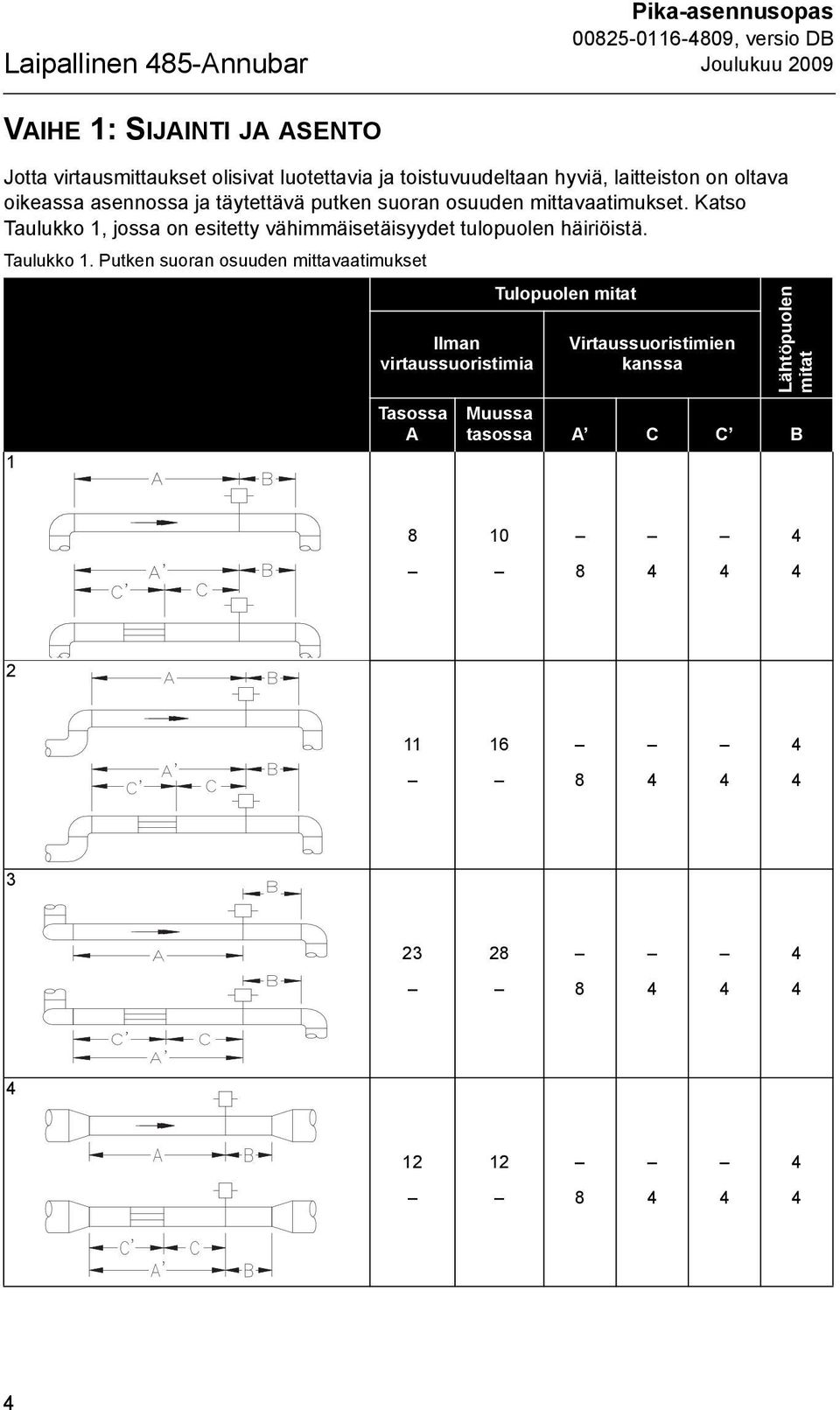

4 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE 1: SIJAINTI JA ASENTO Jotta virtausmittaukset olisivat luotettavia ja toistuvuudeltaan hyviä, laitteiston on oltava oikeassa asennossa ja täytettävä putken suoran osuuden mittavaatimukset. Katso Taulukko 1, jossa on esitetty vähimmäisetäisyydet tulopuolen häiriöistä. Taulukko 1. Putken suoran osuuden mittavaatimukset 1 Ilman virtaussuoristimia Tasossa A Tulopuolen mitat Virtaussuoristimien kanssa Lähtöpuolen mitat Muussa tasossa A C C B

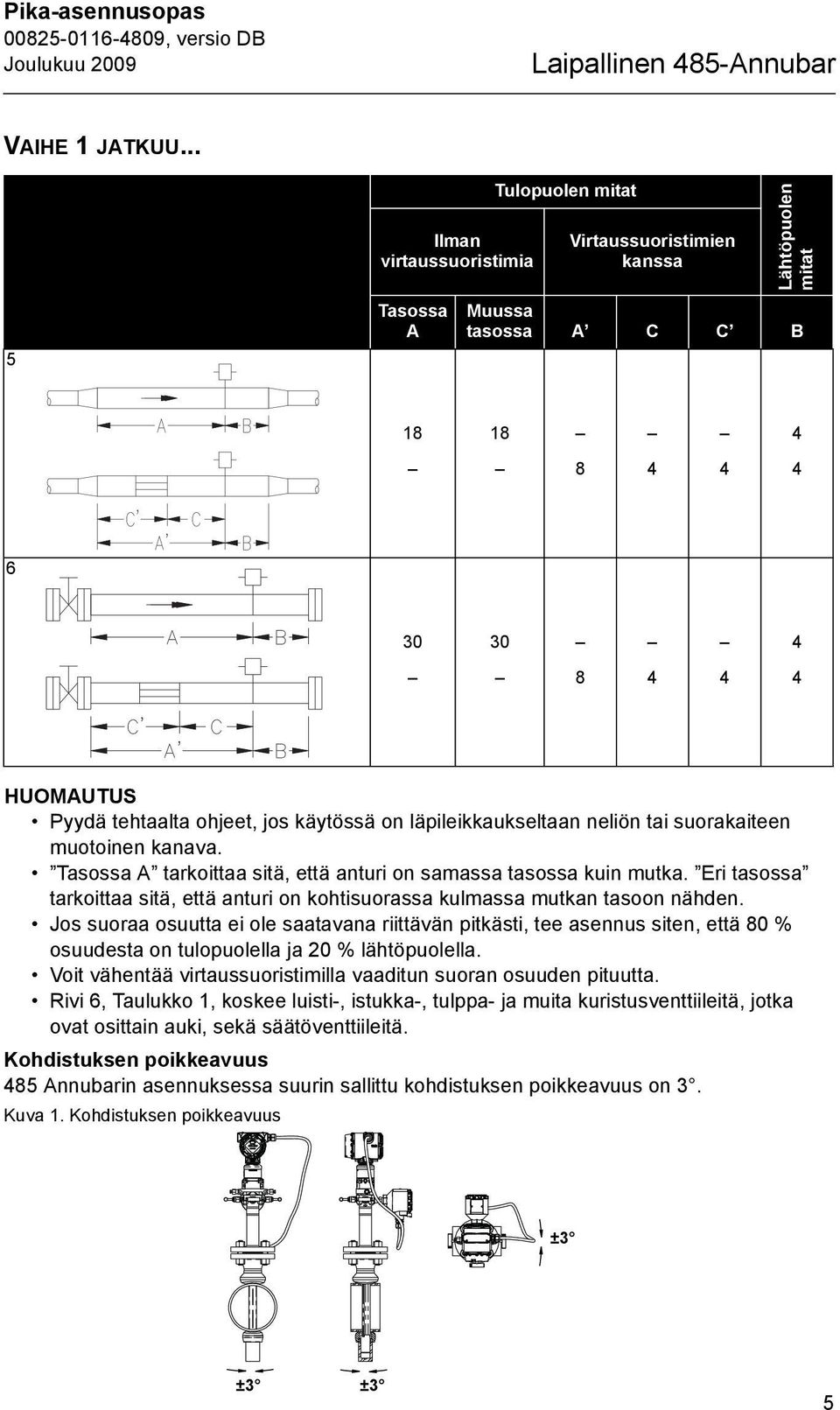

5 Pika-asennusopas , versio DB Laipallinen 85-Annubar VAIHE 1 JATKUU... 5 Ilman virtaussuoristimia Tasossa A Tulopuolen mitat Virtaussuoristimien kanssa Lähtöpuolen mitat Muussa tasossa A C C B HUOMAUTUS Pyydä tehtaalta ohjeet, jos käytössä on läpileikkaukseltaan neliön tai suorakaiteen muotoinen kanava. Tasossa A tarkoittaa sitä, että anturi on samassa tasossa kuin mutka. Eri tasossa tarkoittaa sitä, että anturi on kohtisuorassa kulmassa mutkan tasoon nähden. Jos suoraa osuutta ei ole saatavana riittävän pitkästi, tee asennus siten, että 80 % osuudesta on tulopuolella ja 20 % lähtöpuolella. Voit vähentää virtaussuoristimilla vaaditun suoran osuuden pituutta. Rivi 6, Taulukko 1, koskee luisti-, istukka-, tulppa- ja muita kuristusventtiileitä, jotka ovat osittain auki, sekä säätöventtiileitä. Kohdistuksen poikkeavuus 85 Annubarin asennuksessa suurin sallittu kohdistuksen poikkeavuus on 3. Kuva 1. Kohdistuksen poikkeavuus ±3 ±3 ±3 5

6 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE 1 JATKUU... Vaakaputki Jotta estetään virhettä aiheuttavat nesteen tai kaasukuplien kerääntyminen, lähetin on sijoitettava ilma- ja kaasusovelluksissa putken yläpuolelle. Neste- ja höyrysovelluksissa anturi on sijoitettava putken alapuolelle. Suora-asennetun lähettimen enimmäislämpötila on 260 C (500 F). Kuva 2. Kaasu Kuva 3. Neste ja höyry 5 Suositeltava alue 90 5 Suositeltava alue Suositeltava alue 30 Kuva. Yläpuolinen asennus höyrylle (suora asennus 205 C (00 F) :een asti) Suositeltava alue Suositeltava alue HUOMAA: Höyrysovelluksissa, joissa vaakaputkien DP-lukema on välillä 0,75 ja 2 in H 2 O, on suositeltavaa asentaa anturi/virtausmittari putken yläpuolelle. 6

7 Pika-asennusopas , versio DB Laipallinen 85-Annubar VAIHE 1 JATKUU... Pystyputki Anturi voidaan asentaa mihin tahansa suuntaan, kunhan erotus- ja ilmausventtiilit ovat hyvässä paikassa käytön kannalta. Neste- ja höyrysovelluksissa saadaan parhaat tulokset, jos virtaussuunta on ylöspäin. Höyrysovelluksissa lisätään 90 välikappale, jolloin vesipatsaan avulla saadaan lähettimen käyttölämpötila pysymään riittävän alhaisena. Suora-asennetun lähettimen enimmäislämpötila on 260 C (500 F). Kuva 5. Höyry Kuva 6. Neste Virtaus Virtaus Kuva 7. Kaasu Virtaus 360 7

8 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE 2: PORAA REIÄT PUTKEEN 1. Määritä anturin koko sen leveyden mukaan (ks. Taulukko 2). 2. Päästä paine pois putkesta ja kuivaa putki. 3. Valitse reiän porauskohta.. Määritä porattavan reiän läpimitta taulukon mukaisesti: Taulukko 2. Poraa asennusreikä putkeen reikäsahalla tai poralla. ÄLÄ TEE REIKÄÄ POLTTOLEIKKAAMALLA. Taulukko 2. Anturikoko- / reiän läpimittataulukko Anturin koko Anturin leveys Reiän läpimitta 1 1,99 mm (0,590 tuumaa) 19 mm ( 3 / tuumaa) 2 26,92 mm (1,060 tuumaa) 3 mm (1 5 /16 tuumaa) 3 9,15 mm (1,935 tuumaa) 6 mm (2 1 /2 tuumaa) + 0,8 mm (1/32 tuumaa) 0,00 + 1,6 mm ( 1 /16 tuumaa) 0,00 + 1,6 mm ( 1 /16 tuumaa) 0,00 Huomaa: Poraa reikä 180 ensimmäisestä reiästä vastapuolen tukiosille. Poraa vaadittavan läpimitan suuruinen reikä putken seinämän läpi. 5. Jos vastapuolen tukiosa on toimitettu, on porattava toinen samankokoinen reikä ensimmäistä reikää vastapäätä siten, että anturi voidaan panna kokonaan reiän läpi. (Jotta voisit päätellä, onko sinulla vastapuolen tukiosallinen malli, mittaa kärjen ja ensimmäisen uran tai reiän välinen etäisyys. Jos etäisyys on yli 25, mm (1 tuuma), käytössä on vastapuolen tukiosallinen malli.) Toinen reikä porataan seuraavasti: a. Mittaa putken ympärysmitta mittanauhalla, taipuisalla langalla tai narulla. (Jotta mittaus olisi mahdollisimman tarkka, mittanauha on pidettävä suorassa kulmassa virtaussuunnan akseliin nähden.) b. Jaa mitattu ympärysmitta kahdella saadaksesi selville toisen reiän paikan. c. Kääri mittanauha, taipuisa lanka tai naru uudestaan ensimmäisen reiän keskipisteestä. Merkitse sitten edellisessä vaiheessa saadun luvun avulla porattavan toisen reiän keskipiste. d. Poraa reikäsahalla tai poralla putkeen reikä, jonka halkaisija on määritetty kohdassa 3. ÄLÄ TEE REIKÄÄ POLTTOLEIKKAAMALLA. 6. Poista putken sisäpuolelta porausjäysteet. 8

9 Pika-asennusopas , versio DB Laipallinen 85-Annubar VAIHE 3: ASENNA JA TARKISTA PAIKALLEEN ASENTUMINEN Jotta mittaus olisi tarkka, etene seuraavin vaihein ollaksesi varma, että anturiaukot A ja B ovat yhtä etäällä putken sisäseinämistä. 1. Asenna 85-anturin kiinnitysosat (pultit ja tiivisteet) paikoilleen anturiin. 2. Keskitä anturi asennusosiin ja kiristä kiinnitysmutterit käsitiukkuuteen. 3. Mittaa etäisyys anturin hitsausyhteen alareunasta ensimmäiseen anturiaukkoon B ja vähennä siitä 1,6 mm ( 1 /16 tuumaa.).. Mittaa aukon A etäisyys kohdassa mitatusta asennusmitasta anturin alapäästä. 5. Vertaa kohdissa 5 ja 6 saatuja arvoja keskenään. Pienet erot voidaan kompensoida asennusosien sovittamisella. Suuret erot voivat aiheuttaa asennusongelmia tai -virheen. Kuva 8. Vastapuolen tukiosalla varustetun 85 Annubarin asennustarkastus Neste tai höyry Kaasu Samalla etäisyydellä 3mm:n ( 1 /8-tuuman) tarkkuudella Anturiaukko A Anturiaukko B ODF (yhteen mitta) Putken ulkoläpimitta Samalla etäisyydellä 3mm:n ( 1 /8-tuuman) tarkkuudella ODF (yhteen mitta) Anturiaukko B Anturiaukko A Putken ulkoläpimitta 9

10 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE : HITSAA KIINNITTIMET PAIKOILLEEN 1. Keskitä asennuslaippasarja asennusaukon päälle, välys 1,6 mm ( 1 /16 tuumaa), ja mittaa putken ulkokehän ja laipan pinnan välinen etäisyys. Vertaa sitä ilmoitettuihin arvoihin (Taulukko 3) ja säädä väliä tarvittaessa. Taulukko 3. Laippakoot ja anturikokoa vastaava ODF (yhteen mitta) ODF (yhteen mitta) Anturin koko Laippakoko (mm (tuumaa)) Koko ODF (yhteen mitta) (mm (tuumaa)) /2 tuumaa 150# 98,5 (3.88) DN0 PN16 78,6 (3.09) /2 tuumaa 300# 10,9 (.13) DN0 PN0 81,6 (3.21) /2 tuumaa 600# 112,7 (.) DN0 PN100 98,6 (3.88) /2 tuumaa 600# 125, (.9) Ei käytettävissä Ei käytettävissä /2 tuumaa 1500# 125, (.9) Ei käytettävissä Ei käytettävissä /2 tuumaa 2500# 171,6 (6.76) Ei käytettävissä Ei käytettävissä 2 2,0 tuumaa 150# 10,8 (.13) DN50 PN16 86,3 (3.0) 2 2,0 tuumaa ,2 (.38) DN50 PN0 89,3 (3.51) 2 2,0 tuumaa 600# 120,8 (.76) DN50 PN ,3 (.30) 2 2,0 tuumaa 900# 19,2 (5.88) Ei käytettävissä Ei käytettävissä 2 2,0 tuumaa 1500# 19,2 (5.88) Ei käytettävissä Ei käytettävissä 2 3,0 tuumaa 2500# 250,7 (9.87) Ei käytettävissä Ei käytettävissä 3 3,0 tuumaa 150# 117,5 (.63) DN80 PN16 97,6 (3.8) 3 3,0 tuumaa 300# 126,9 (5.00) DN80 PN0 105,6 (.16) 3 3,0 tuumaa 600# 136,6 (5.38) DN80 PN ,6 (.95) 3,0 tuumaa 900# 208,0 (8.19) Ei käytettävissä Ei käytettävissä 3,0 tuumaa 1500# 217,5 (8.56) Ei käytettävissä Ei käytettävissä 3,0 tuumaa 2500# 28,2 (11.19) Ei käytettävissä Ei käytettävissä 2. Suorita neljä 6 mm:n ( 1 / tuuman) kiinnehitsausta 90 askelin. Tarkista asennuksen kohdistus sekä virtausakselin suuntaan että kohtisuoraan (ks. Kuva 9). Jos asennuksen kohdistus on toleranssirajoissa, tee hitsaukset loppuun normaalien hitsausohjeiden mukaisesti. Jos kohdistus ei ole annetuissa toleranssirajoissa, tee tarvittavat säädöt ennen lopullisia hitsauksia. Kuva 9. Kohdistus ODF (yhteen mitta) Kiinnehitsaukset 10

11 Pika-asennusopas , versio DB Laipallinen 85-Annubar VAIHE JATKUU Jos käytät vastapuolen tukiosaa, keskitä vastapuolen tukiosa vastapuolen aukon päälle, välys 1,6 mm ( 1 /16 tuumaa), ja aseta neljä 6 mm ( 1 / tuuman) kiinnehitsiä 90 askelin. Työnnä anturi kiinnityksiin. Tarkista, että anturin kärki on keskellä tukiosaa ja sopii anturin ympärille. Tee hitsaukset valmiiksi normaalien hitsausohjeiden mukaisesti. Jos anturin kohdistus ei salli tarpeeksi tilaa asentamiseen, tee tarvittavat muutokset ennen lopullisia hitsauksia.. Jotta et saisi vakavia palovammoja, anna kiinnittimien jäähtyä ennen kuin jatkat. VAIHE 5: TYÖNNÄ ANTURI PAIKALLEEN 1. Kohdista anturin päässä oleva virtaussuunnan nuoli virtaussuuntaan. Asenna anturi asennuslaippaan tiivisteellä, pulteilla ja muttereilla. 2. Kiristä mutterit ristiin, jotta tiiviste puristuisi tasaisesti. 3. Jos vastapuolen tuki on kierteinen, tiivistä tuen kierteet sopivalla tiivistysaineella ja kiristä, kunnes vuotoa ei enää ilmene.. Jos vastapuolen tuki on holkkihitsausyhde, työnnä anturia hitsausyhteeseen, kunnes osat koskettavat toisiaan. Vedä anturia taaksepäin 1,6 mm ( 1 /16 tuumaa), poista Annubar-anturi ja tee pienahitsejä normaalien hitsausohjeiden mukaisesti. VAIHE 6: ASENNA LÄHETIN Asennusventtiilillä varustetun lähettimen asennus Annubaria ei tarvitse vetää taaksepäin, kun kyseessä on asennusventtiilillä varustetun lähettimen asennus. 1. Aseta PTFE O-renkaat anturin päässä oleviin uriin. 2. Kohdista lähettimen plus-puoli (+) anturin plus-puoleen (+) (sivussa on merkintä Hi ) ja asenna. 3. Kiristä mutterit ristiin momenttiin 5 N m (00 in lb). Lähettimen erillisasennus Jos anturikalvojen lämpötila on yli 121 C (250 F), lähetin vaurioituu. Erilleen asennetut lähettimet kytketään anturiin impulssiputkistolla, jolloin prosessilämpötila laskee niin alas, ettei lähetin ole enää vaarassa. Käytössä on prosessiaineesta riippuen erilaisia impulssiputkistoja, joiden täytyy kestää jatkuvaa käyttöä putkiston rakennepaineella ja lämpötilassa. On suositeltavaa käyttää vähintään 12 mm:n ( 1 /2 tuuman) ulkoläpimittaisia ruostumattomia teräsputkia, joiden seinämän paksuus on vähintään 0,9 mm (0.035 tuumaa), mukaan lukien DN 50 PN100 (600# ANSI) ja pienemmät. 600# ANSI (DN50 PN100) ja suuremmat: ruostumattomat teräsputket, joiden seinämän paksuus on vähintään 1 /16 tuumaa. Ei ole suositeltavaa käyttää kierteisiä putkisovittimia, koska niihin voi syntyä kohtia, joihin ilma lukkiutuu synnyttäen vuotoja. 11

12 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE 6 JATKUU... Impulssiputkiston sijoittamista koskevat seuraavat rajoitukset ja suositukset: 1. Vaakasuoraan kulkevan impulssiputkiston tulee viettää alaspäin vähintään 83 mm metriä kohden (tuuman jalkaa kohden). Putkiston tulee viettää alaspäin (lähetintä kohti mentäessä) neste- ja höyrysovelluksissa. Putkiston tulee viettää ylöspäin (lähetintä kohti mentäessä) kaasusovelluksissa. 2. Ulkotiloihin asennetut neste-, kylläinen kaasu- tai höyrysovellukset voivat jäätymisen estämiseksi vaatia eristyksen ja saattolämmityksen. 3. Kaikissa asennuksissa on hyvä käyttää asennusventtiiliä. Asennusventtiiliä käytettäessä voidaan paine tasata ennen nollausta ja eristää prosessinestelähettimeltä. Kuva ja 3-tieasennusventtiilien tuntomerkit 5-tieasennusventtiili 3-tieasennusventtiili PH:lle PL:lle PH:lle PL:lle MV ME MH MEH 2 MEL ML MH 2 ML DVH DVL DVH DVL

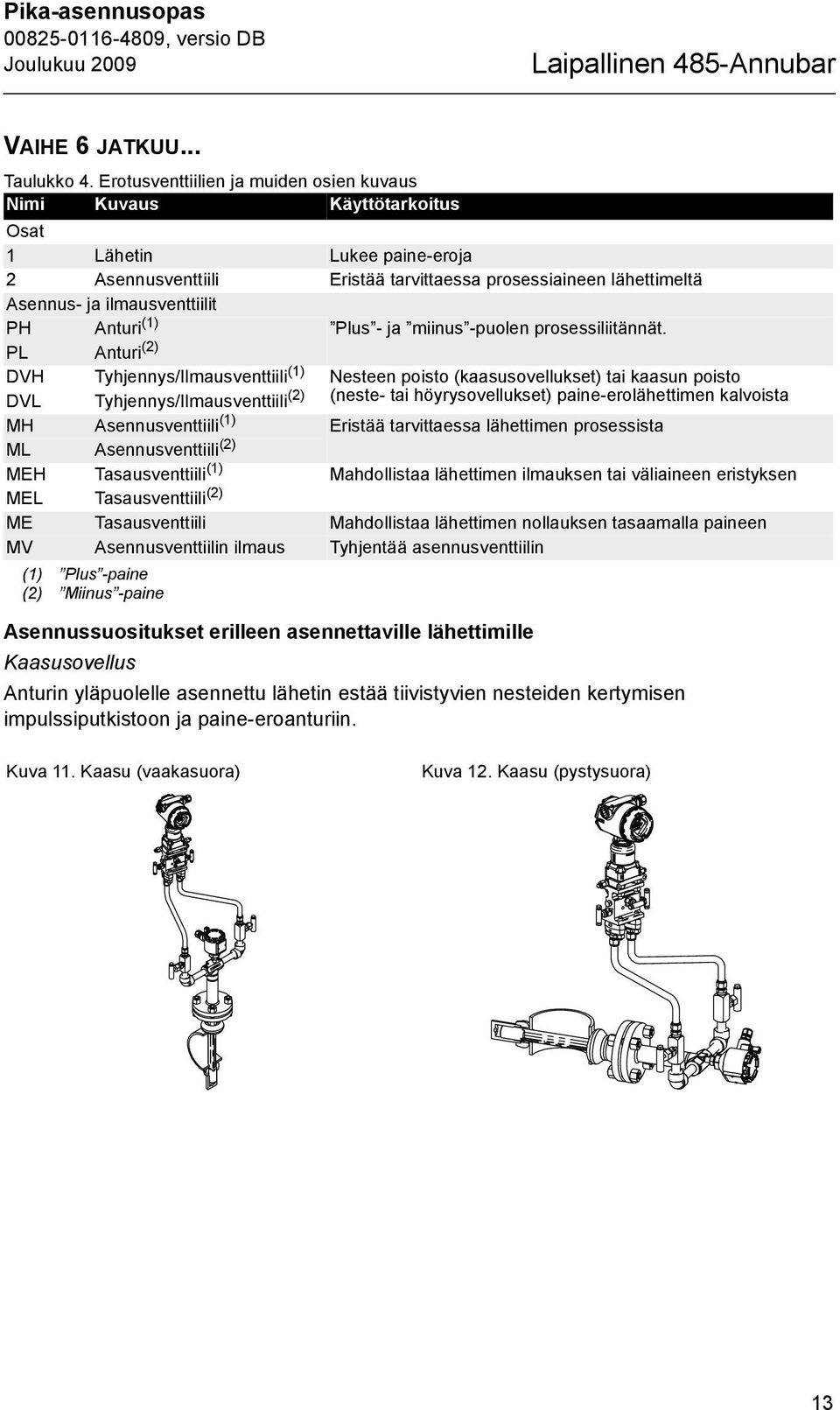

13 Pika-asennusopas , versio DB Laipallinen 85-Annubar VAIHE 6 JATKUU... Taulukko. Erotusventtiilien ja muiden osien kuvaus Nimi Kuvaus Käyttötarkoitus Osat 1 Lähetin Lukee paine-eroja 2 Asennusventtiili Eristää tarvittaessa prosessiaineen lähettimeltä Asennus- ja ilmausventtiilit PH Anturi (1) Plus - ja miinus -puolen prosessiliitännät. PL Anturi (2) DVH Tyhjennys/Ilmausventtiili (1) Nesteen poisto (kaasusovellukset) tai kaasun poisto DVL Tyhjennys/Ilmausventtiili (2) (neste- tai höyrysovellukset) paine-erolähettimen kalvoista MH Asennusventtiili (1) Eristää tarvittaessa lähettimen prosessista ML Asennusventtiili (2) MEH Tasausventtiili (1) Mahdollistaa lähettimen ilmauksen tai väliaineen eristyksen MEL Tasausventtiili (2) ME Tasausventtiili Mahdollistaa lähettimen nollauksen tasaamalla paineen MV Asennusventtiilin ilmaus Tyhjentää asennusventtiilin (1) Plus -paine (2) Miinus -paine Asennussuositukset erilleen asennettaville lähettimille Kaasusovellus Anturin yläpuolelle asennettu lähetin estää tiivistyvien nesteiden kertymisen impulssiputkistoon ja paine-eroanturiin. Kuva 11. Kaasu (vaakasuora) Kuva 12. Kaasu (pystysuora) 13

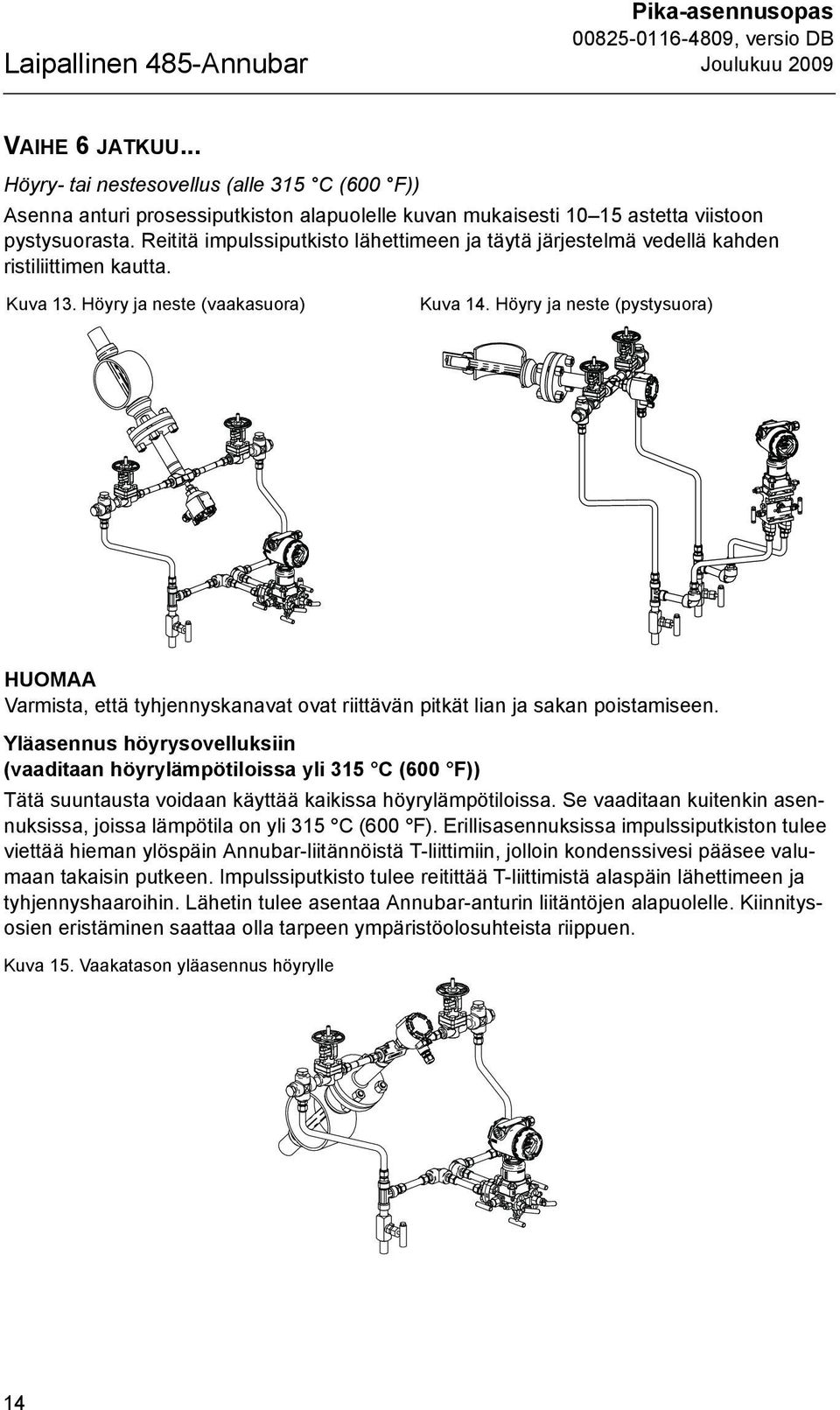

14 Laipallinen 85-Annubar Pika-asennusopas , versio DB VAIHE 6 JATKUU... Höyry- tai nestesovellus (alle 315 C (600 F)) Asenna anturi prosessiputkiston alapuolelle kuvan mukaisesti 1015 astetta viistoon pystysuorasta. Reititä impulssiputkisto lähettimeen ja täytä järjestelmä vedellä kahden ristiliittimen kautta. Kuva 13. Höyry ja neste (vaakasuora) Kuva 1. Höyry ja neste (pystysuora) HUOMAA Varmista, että tyhjennyskanavat ovat riittävän pitkät lian ja sakan poistamiseen. Yläasennus höyrysovelluksiin (vaaditaan höyrylämpötiloissa yli 315 C (600 F)) Tätä suuntausta voidaan käyttää kaikissa höyrylämpötiloissa. Se vaaditaan kuitenkin asennuksissa, joissa lämpötila on yli 315 C (600 F). Erillisasennuksissa impulssiputkiston tulee viettää hieman ylöspäin Annubar-liitännöistä T-liittimiin, jolloin kondenssivesi pääsee valumaan takaisin putkeen. Impulssiputkisto tulee reitittää T-liittimistä alaspäin lähettimeen ja tyhjennyshaaroihin. Lähetin tulee asentaa Annubar-anturin liitäntöjen alapuolelle. Kiinnitysosien eristäminen saattaa olla tarpeen ympäristöolosuhteista riippuen. Kuva 15. Vaakatason yläasennus höyrylle 1

15 Pika-asennusopas , versio DB Laipallinen 85-Annubar TUOTEHYVÄKSYNNÄT Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota, Yhdysvallat EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta on nähtävänä Rosemountin web-sivulla osoitteessa Paperiversio on saatavana paikalliselta myyntiedustajaltamme. EU:n painelaitedirektiivi (PED) (97/23/EY) Rosemount 85 Annubar Katso EY:n vaatimustenmukaisuusvakuutusta vaatimustenmukaisuuden arvioimiseksi. Painelähetin Katso asianmukaisen painelähettimen pika-asennusohjetta. Vaarallisten tilojen luokitukset Katso asianmukaisen lähettimen pika-asennusohjeesta lähettimen tuotehyväksyntätiedot: Rosemount 3051S (julkaisunumero ) Rosemount 3095M (julkaisunumero ) 15

16 Laipallinen 85-Annubar Pika-asennusopas , versio DB 16
