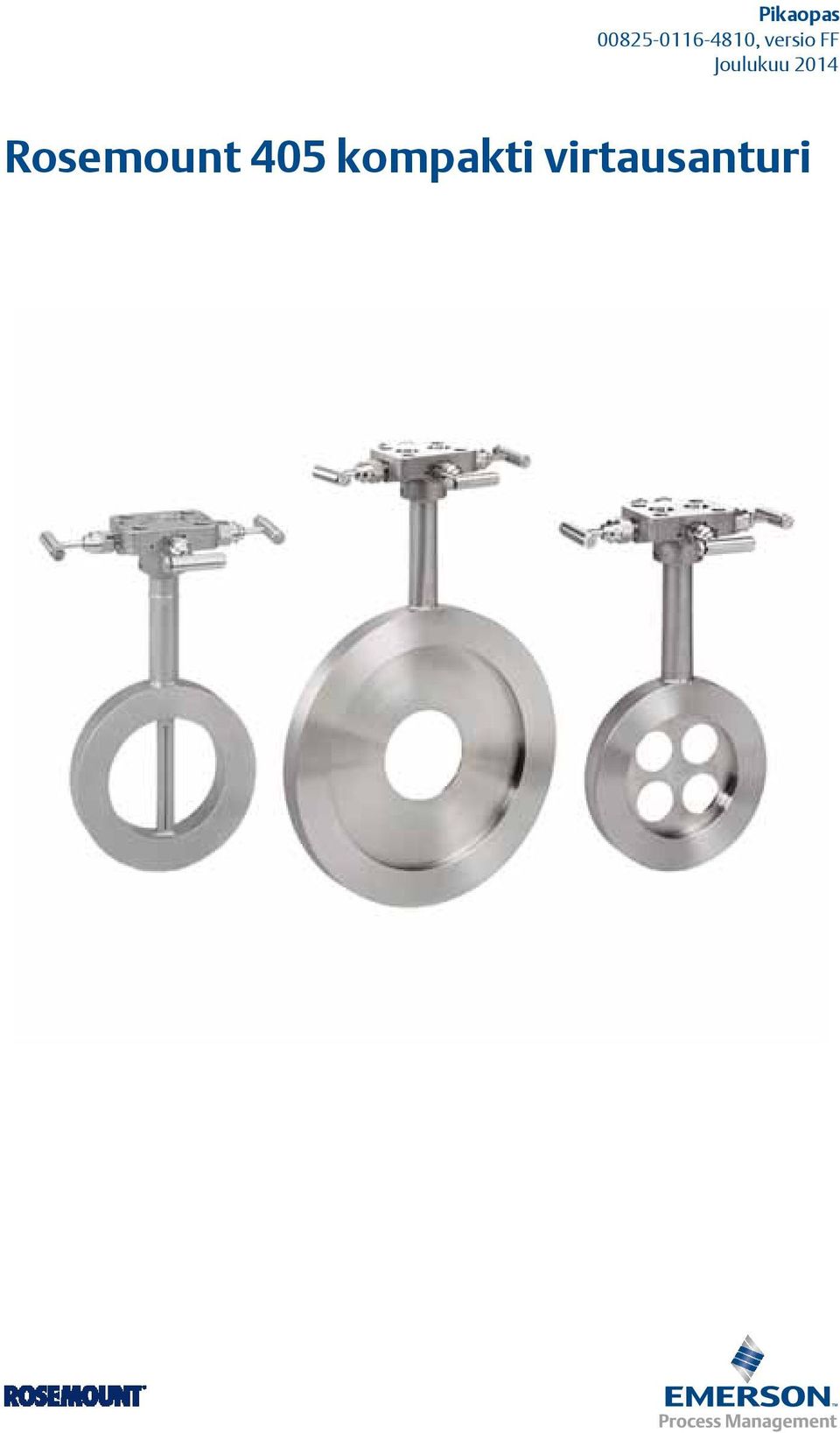

1 Pikaopas , versio FF Rosemount 405 kompakti virtausanturi

2 Pikaopas HUOMATTAVAA Tässä oppaassa on Rosemount 405 -virtausanturin perusohjeet. Tässä ei ole konfigurointia, diagnostiikkaa, huoltoa, korjausta, vianetsintää eikä räjähdyspaineen kestäviä tai luonnostaan vaarattomia (IS) asennuksia koskevia ohjeita. Katso lisäohjeita 405:n viitekäsikirjasta (julkaisunumero ). Tämä käsikirja on saatavana myös elektronisena osoitteesta Jos 405-anturi tilattiin asennettuna Rosemount 3051S -lähettimeen, uusi kokoonpano on kompakti Rosemount 3051SFC -virtausmittari. Katso seuraavasta pikaoppaasta tietoja konfiguroinnista ja vaarallisiin tiloihin hyväksynnöistä: Rosemount 3051S -sarjan painelähetin (julkaisunumero ). Jos 405-anturi tilattiin asennettuna Rosemount 3051S MultiVariable -lähettimeen, uusi kokoonpano on kompakti Rosemount 3051SFC -virtausmittari. Katso seuraavasta pikaoppaasta tietoja konfiguroinnista ja vaarallisiin tiloihin hyväksynnöistä: 3051S MultiVariable -lähetin (julkaisunumero ). VAROITUS Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Käytä prosessivuotojen estämiseksi vain tiivisteitä, jotka on suunniteltu tiivistämään prosessiliitännät vastaavien laippojen ja O-renkaiden kanssa. Sisällysluettelo Anturin sijainti Anturin suuntaus Anturin asennus Tuotehyväksynnät

3 Vaihe 1: Anturin sijainti Asenna 405 oikeaan paikkaan putkilinjassa, jotta virtausprofiilin häiriöt eivät aiheuta mittausvirhettä. (1)23 4 Taulukko C suoran putkisto-osuuden vaatimukset (1) Pikaopas Virtausanturin tulopuoli Beeta 0,40 0,50 0,65 Supistus Yksi 90 mutka tai t-kappale Kaksi tai useampia 90 mutkia samassa tasossa Kaksi tai useampia 90 mutkia eri tasoissa Korkeintaan 10 pyörre Läppäventtiili (auki %) Virtausanturin lähtöpuoli Taulukko P suoran putkisto-osuuden vaatimukset (1)(2) Virtausanturin tulopuoli Beeta Supistus Yksi 90 mutka tai t-kappale Kaksi tai useampia 90 mutkia samassa tasossa Kaksi tai useampia 90 mutkia eri tasoissa Laajennus Pallo-/luistinventtiili täysin auki Virtausanturin lähtöpuoli Taulukko A:n putken suoran osuuden mittavaatimukset (1) Ilman virtaussuoristinta Virtaussuoristimen kanssa (3) Virtausanturin tulopuoli Keskiarvoistava Annubar -pitot-putki anturikoko 1 Samassa tasossa (4) Eri tasossa (4) Häiriöstä Virtaussuoristimesta Supistus Laajennus Yksi 90 mutka tai t-kappale Kaksi tai useampia 90 mutkia samassa tasossa Kaksi tai useampia 90 mutkia eri tasoissa Läppäventtiili (auki %) Pallo-/luistinventtiili täysin auki Virtausanturin lähtöpuoli Ota yhteys Emerson Process Managementin edustajaan, jos häiriötä ei ole mainittu luettelossa. 2. Jos käytät virtaussuoristimia, katso ISO 5167:stä suosituslinkkejä. 3. Voit vähentää vaaditun suoran osuuden pituutta virtaussuoristimella. 4. Tasossa tarkoittaa sitä, että Annubar-anturi on samassa tasossa kuin mutka. Eri tasossa merkitsee sitä, että anturi on kohtisuorassa kulmassa mutkan tasoon nähden. Katso kuva 1 sivulla 4. 3

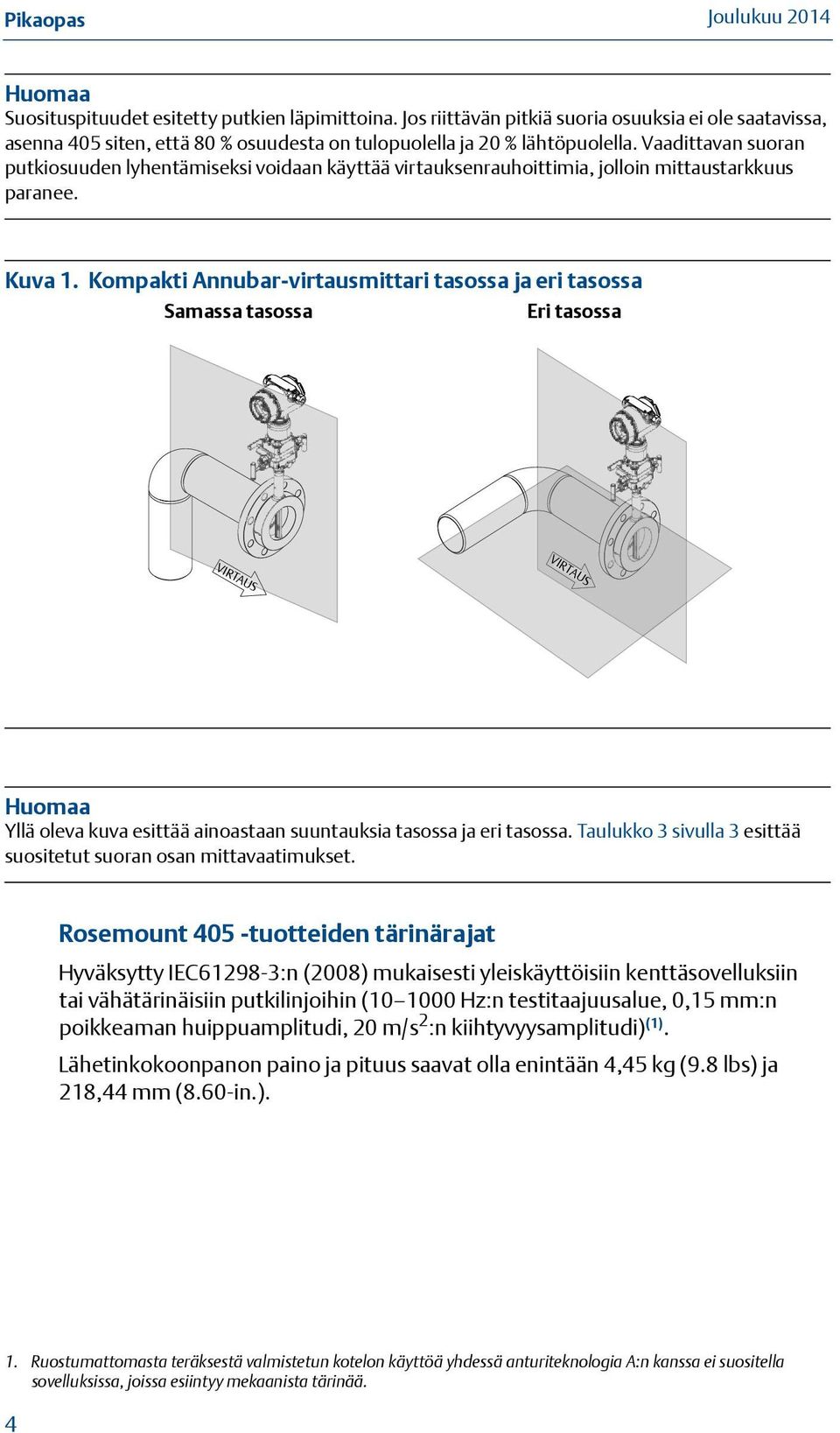

4 VIRTAUS FLOW VIRTAUS FLOW Pikaopas Huomaa Suosituspituudet esitetty putkien läpimittoina. Jos riittävän pitkiä suoria osuuksia ei ole saatavissa, asenna 405 siten, että 80 % osuudesta on tulopuolella ja 20 % lähtöpuolella. Vaadittavan suoran putkiosuuden lyhentämiseksi voidaan käyttää virtauksenrauhoittimia, jolloin mittaustarkkuus paranee. Kuva 1. Kompakti Annubar-virtausmittari tasossa ja eri tasossa Samassa tasossa Eri tasossa Huomaa Yllä oleva kuva esittää ainoastaan suuntauksia tasossa ja eri tasossa. Taulukko 3 sivulla 3 esittää suositetut suoran osan mittavaatimukset. Rosemount 405 -tuotteiden tärinärajat Hyväksytty IEC :n (2008) mukaisesti yleiskäyttöisiin kenttäsovelluksiin tai vähätärinäisiin putkilinjoihin ( Hz:n testitaajuusalue, 0,15 mm:n poikkeaman huippuamplitudi, 20 m/s 2 :n kiihtyvyysamplitudi) (1). 1 Lähetinkokoonpanon paino ja pituus saavat olla enintään 4,45 kg (9.8 lbs) ja 218,44 mm (8.60-in.). 1. Ruostumattomasta teräksestä valmistetun kotelon käyttöä yhdessä anturiteknologia A:n kanssa ei suositella sovelluksissa, joissa esiintyy mekaanista tärinää. 4

5 Vaihe 2: Anturin suuntaus Pikaopas Anturi voidaan asentaa mihin asentoon tahansa, kunhan erotus- ja ilmausventtiilit ovat hyvässä paikassa käytön kannalta. Pystysuorissa neste- ja höyrysovelluksissa saadaan parhaat tulokset, jos virtaussuunta on ylöspäin. Neste 405C, 405P ja 405A Suora asennus Neste (vaakasuora) Suositeltava alue Suositeltava alue 30 Erillisasennus Neste (vaakasuora) Neste (pystysuora) VIRTAUS VIRTAUS FLOW 5

6 Pikaopas Kaasu 405C, 405P ja 405A Suora asennus Kaasu (vaakasuora) Kaasu (pystysuora) Suositeltava alue Erillisasennus Kaasu (vaakasuora) Kaasu (pystysuora) VIRTAUS FLOW Virtaus VIRTAUS 6

7 Pikaopas Höyry 405C, 405P ja 405A Suora asennus Höyry (vaakasuora) Suositeltava alue Suositeltava alue 30 Erillisasennus Höyry (vaakasuora) Höyry (pystysuora) VIRTAUS VIRTAUS FLOW Huomaa 405A:n höyrysovelluksissa, joissa vaakaputkien DP-lukema pienissä virtausmäärissä on niinkin alhainen kuin 19 mmh 2 O, kannattaa harkita anturin/virtausmittarin asentamista höyrykokoonpanon yläasennukseen. 7

8 Pikaopas Höyrysovelluksen yläasennus Höyrysovelluksen yläasennus on höyryasennusten vaihtoehtoinen asennusmenetelmä, jota voidaan käyttää, jos tilaa on rajoitetusti tai muista syistä. Tämä asennusmenetelmä on tarkoitettu sovelluksiin, joiden toiminnassa esiintyy rajoitetusti katkoksia tai seisokkeja. Ulkosovelluksissa yläasennus voi myös poistaa saattolämmityksen tarpeen, jos höyry virtaa. Suora asennus 405C, 405P ja 405A Höyrysovelluksen vaakasuora yläasennus enintään 204 C (400 F) Suositeltava alue Huomaa Kun 405A:ta käytetään märissä höyrysovelluksissa, virtausmittaria ei saa asentaa suoraan pystyasentoon. Kulma-asennuksella vältytään mittauksen epätarkkuudelta, joka johtuu putken pohjalla virtaavasta vedestä. Erillisasennus enintään 454 C (850 F) 405C, 405P ja 405A 8

9 Pikaopas Huomaa Jos yläasennukseen käytetään erillisasennettavaa lähetintä, on käytettävä riittävää impulssiputkistoa, jotta prosessilämpötila pienenee eikä lähetin vaurioidu. Ehdotuksia yläasennuksen suuntaamiseksi: Enintään 204 C:n (400 F) höyrysovelluksiin käytetään suoran asennuksen suuntausta ja enintään 454 C:n (850 F) höyrysovelluksiin käytetään erillisasennuksen suuntausta. Suorassa asennuksessa ympäristön lämpötilan tulee olla alle 38 C (100 F). Erillisasennuksissa impulssiputkiston on vietettävä hieman ylöspäin kompaktista 405A Annubar -anturista T-liittimiin, jolloin kondenssivesi pääsee valumaan takaisin putkeen. Impulssiputkisto tulee reitittää T-liittimistä alaspäin lähettimeen ja tyhjennyshaaroihin. Lähetin tulee asentaa kompaktin 405A Annubar -anturin alapuolelle. C-, P- ja A-teknologioissa kiinnitysosien eristäminen saattaa olla tarpeen ympäristöolosuhteista riippuen. 9

10 Pikaopas Vaihe 3: Anturin asennus 1. Suuntaa kokoonpano kohdassa Anturin suuntaus sivulla 5 annettujen ohjeiden mukaisesti. Varmista, että 405-anturiin merkitty virtausnuoli osoittaa samaan suuntaan kuin prosessivirtaus. Huomaa ANSI # -keskitysrengas sisältyy toimitukseen enintään 8 tuuman linjakokojen tilauksissa. 10 ja 12 tuuman linjakokoja tilattaessa keskitysrengas täytyy tilata erikseen (asennustarvikkeet). DIN- tai JIS-keskitysrenkaat täytyy tarvittaessa tilata erikseen. Pyydä lisätietoja Emerson Process Managementin edustajalta. Huomaa Asennuksen helpottamiseksi tiiviste voidaan kiinnittää laipan pinnalle pienillä teipin pätkillä. Katso, ettei tiiviste tai teippi ulotu putken sisään. 2. Jos käytät keskitysrenkaita, joissa on läpimenevät reiät, siirry vaiheeseen Aseta kaksi kierretappia laipparei istä, jotka ovat 405-anturin yläosaa vastapäätä. 4. Aseta keskitysrengas 405:n runkoon (ks. kuva 2). 5. Työnnä tiivisteet paikoilleen. 6. Työnnä 405 laippojen väliin siten, että keskitysrenkaan kolot koskettavat asennettuja kierretappeja. Kierretappien on kosketettava keskitysrengasta kolossa, joka on merkitty käytössä olevan laipan luokituksella, jotta kohdistus onnistuisi. 7. Asenna muut kierretapit ja mutterit (käsin kiristäen). Varmista, että kolme kierretappia koskettavat keskitysrengasta. 8. Voitele kierretapit ja kiristä mutterit ristiin normin vaatimaan momenttiin. Vaiheet 9 12 on tarkoitettu keskitysrenkaille, joissa on läpimenevät reiät. 9. Aseta keskitysrengas 405:n runkoon (ks. Kaasu (vaakasuora) sivulla 6). 10. Asenna 405 laippojen väliin. a. Aloita 405:n lähetinliitynnän vastakkaiselta puolelta ja pyöritä keskitysrengasta siten, että renkaan merkintöjä vastaava säde on sovelluksen laippa-arvojen mukainen. b. Aseta yksi kierretappi tulo- ja lähtöpuolen laippojen läpi ja anna renkaan olla pulttia vasten. Tämä varmistaa oikean kohdistuksen. 11. Toista vaihe 10 asentaen jäljellä olevat pultit, jotka koskettavat keskitysrengasta. 12. Työnnä tiivisteet paikoilleen. 13. Asenna muut kierretapit ja mutterit (käsin kiristäen). Varmista, että kolme kierretappia koskettavat keskitysrengasta. 14. Voitele kierretapit ja kiristä mutterit ristiin normin vaatimaan momenttiin. Huomaa Vakiotyyppisiä 1 /16 tuuman tiivisteitä on suositeltavaa käyttää 405-anturin kanssa. Muut tiivisteet voivat aiheuttaa mittausvirheitä. 10

11 Pikaopas Suositeltavat eristysohjeet Virtausmittareille, joissa on kiinteä lämpötila-anturi: Mittari on hyvä eristää, kun prosessin ja ympäristön välinen lämpötilaero on suurempi kuin 16,7 C (30 F). 1. Kun putkikoko on 15 mm ( 1 /2-in.) mm (4-in.), on suositeltavaa käyttää 100 mm:n (4-in.) eristettä, jonka R-kerroin on vähintään 4, Kun putkikoko on 150 mm (6-in.) mm (12-in.), on suositeltavaa käyttää 125 mm:n (5-in.) eristettä, jonka R-kerroin on vähintään 4,35. Edellä mainittu paksuus ei ehkä ole tarpeen koko virtausmittarille, mutta se tarvitaan vähintään lämpötila-anturin alueella. Eristys on tarpeen, jotta saavutetaan määrittelyn mukainen lämpötilamittaustarkkuus. Eriste tulee sijoittaa ainoastaan kaulaan asti eikä se saa peittää lähetintä. Kuva 2. Rosemount 405 -asennus A G B F C A B D E A. Rosemount 405 (1) 1 B. Keskitysrengas C. Olemassa oleva putkilinja kiinnityslaipalla D. Mutteri E. Tiiviste (2) F. Kierretappi G. Lähetin (2)2 1. Tämä asennuspiirustus koskee 405P-, 405C- ja 405A-antureita. 2. Asennuspiirustus pätee Rosemount 3051S-, Rosemount 3051S MultiVariable-, Rosemount ja Rosemount lähetintä käytettäessä. Katso seuraavista julkaisuista lähettimien pika-asennusohjeet. Rosemount 3051S MultiVariable -lähetin: julkaisunumero Rosemount 3051S: julkaisunumero Rosemount 3051: julkaisunumero Rosemount 2051: julkaisunumero

12 Pikaopas Tuotehyväksynnät Hyväksytyt valmistuspaikat Rosemount Inc. Chanhassen, Minnesota, Yhdysvallat Rosemount DP Flow Design and Operations Boulder, Colorado, Yhdysvallat Emerson Process Management GmbH & Co. OHG Wessling, Saksa Emerson Process Management Asia Pacific Private Limited Singapore Emerson Beijing Instrument Co., Ltd Beijing, Kiina EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus kaikkien tätä tuotetta koskevien EU:n direktiivien osalta on nähtävänä Rosemountin web-sivuilla osoitteessa Paperiversion saa paikalliselta myyntiedustajaltamme. EU:n painelaitedirektiivi (PED) (97/23/EY) 405 kompakti anturi Hyvä konepajakäytäntö (HK) Painelähetin Katso vastaavan painelähettimen pika-asennusopasta Vaarallisten tilojen luokitukset Katso elektroniikan tuotehyväksyntätiedot asianmukaisen lähettimen pika-asennusoppaasta: Rosemount 3051SMV: (julkaisunumero ) Rosemount 3051S: (julkaisunumero ) Rosemount 3051: (julkaisunumero ) Rosemount 2051: (julkaisunumero ) 12

13 Pikaopas EC Declaration of Conformity No: DSI 1000 Rev. I We, Emerson Process Management Heath Place - Bognor Regis West Sussex PO22 9SH England declare under our sole responsibility that the products, Primary Element Models 405 / 1195 / 1595 & Annubar Models 485 / 585 manufactured by, Rosemount / Dieterich Standard, Inc North 71 st Street Boulder, CO USA to which this declaration relates, is in conformity with the provisions of the European Community Directives as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. As permitted by 97/23/EC, Annex 7, the authorized signatory for the legally binding declaration of conformity for Rosemount/Dieterich Standard, Inc. is Vice President of Quality, Timothy J. Layer. Timothy J. Layer (signature) Vice President, Quality 20-Oct-2011 (date of issue) File ID: DSI CE Marking Page 1 of 3 DSI 1000I-DoC 13

14 Pikaopas Schedule EC Declaration of Conformity DSI 1000 Rev. I Summary of Classifications PED Category Model/Range Group 1 Fluid Group 2 Fluid 585M # All Lines N/A SEP 585S # & 2500# All Lines III SEP MSL # All Lines N/A SEP MSR: 1500# & 2500# All Lines III SEP 1195, 3051SFP, 3095MFP: 150# 1-1/2 I SEP 1195, 3051SFP, 3095MFP: 300# & 600# 1-1/2 II I 1195, 3051SFP, 3095MFP: 1-1/2 Threaded & Welded II I DNF - 150# 1-1/4, 1-1/2 & 2 I SEP DNF - 300# 1-1/4, 1-1/2 & 2 II I DNF, DNT, & DNW: 600# 1-1/4, 1-1/2 & 2 II I Flanged 485/3051SFA/3095MFA: 1500# & 2500# All Lines II SEP FloTap 485/3051SFA/3095MFA: Sensor Size 2 150# 6 to 24 Line I SEP FloTap 485/3051SFA/3095MFA: Sensor Size 2 300# 6 to 24 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 6 to 16 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 2 600# 18 to 24 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 12 to 44 Line II I FloTap 485/3051SFA/3095MFA: Sensor Size 3 150# 46 to 72 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 300# 12 to 72 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 12 to 48 Line III II FloTap 485/3051SFA/3095MFA: Sensor Size 3 600# 60 to 72 Line IV* III PED Directive (97/23/EC) Models: 405 / 485 / 585/ 1195 / 1595 QS Certificate of Assessment CE-0041-H-RMT USA IV* Flo Tap - 485/3051SFA/3095MFA: Sensor Size 3 600# 60" to 72" Line (Category IV Flo Tap will require a B1 Certificate for design examination and H1 Certificate for special surveillance) All other models: Sound Engineering Practice File ID: DSI CE Marking Page 2 of 3 DSI 1000I-DoC 14

15 Pikaopas Schedule EC Declaration of Conformity DSI 1000 Rev. I Pressure Equipment Directive (93/27/EC) Notified Body: Bureau Veritas UK Limited [Notified Body Number: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE United Kingdom File ID: DSI CE Marking Page 3 of 3 DSI 1000I-DoC 15

16 Pikaopas EY:n vaatimustenmukaisuusvakuutus Nro: DSI 1000 Versio I Me, Emerson Process Management Heath Place Bognor Regis West Sussex PO22 9SH Englanti vakuutamme täysin omalla vastuullamme, että tuotteet, Virtausanturimallit 405 / 1195 / 1595 ja Annubar -mallit 485 / 585 joiden valmistaja on Rosemount / Dieterich Standard, Inc North 71 st Street Boulder, CO Yhdysvallat ja joita tämä vakuutus koskee, täyttävät oheisesta liitteestä ilmenevien Euroopan yhteisön direktiivien vaatimukset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitettujen laitosten luokitukseen oheisen liitteen mukaisesti. 97/23/EY:n liitteen 7 sallimalla tavalla tämän laillisesti sitovan vaatimustenmukaisuusvakuutuksen valtuutettuna allekirjoittajana toimii Rosemount/Dieterich Standard, Inc:n puolesta varalaatujohtaja Timothy J. Layer. Varalaatujohtaja Timothy J. Layer (julkaisupäivämäärä) Tiedostotunnus: DSI CE-merkki Sivu 1 / 3 DSI 1000_fin.docx 16

17 Pikaopas Liite EY:n vaatimustenmukaisuusvakuutus DSI 1000 Versio I Luokitusten yhteenveto Malli/tuotelinja PED-luokka Ryhmän 1 neste Ryhmän 2 neste 585M # kaikki putket Ei saatavilla Hyvä konepajakäytäntö 585S # ja 2500# kaikki putket III Hyvä konepajakäytäntö MSL # kaikki putket Ei saatavilla Hyvä konepajakäytäntö MSR: 1500# ja 2500# kaikki putket III Hyvä konepajakäytäntö 1195, 3051SFP, 3095MFP: 150# 1-1/2" I Hyvä konepajakäytäntö 1195, 3051SFP, 3095MFP: 300# & 600# 1-1/2" II I 1195, 3051SFP, 3095MFP: 1-1/2" kierteitetty ja hitsattu II I DNF 150# 1-1/4", 1-1/2" ja 2" I Hyvä konepajakäytäntö DNF 300# 1-1/4", 1-1/2" ja 2" II I DNF, DNT ja DNW: 600# 1-1/4", 1-1/2" & 2" II I Laipallinen 485/3051SFA/3095MFA: 1500# ja 2500# kaikki putket II Hyvä konepajakäytäntö FloTap 485/3051SFA/3095MFA: Anturin koko 2 150# 6" - 24" putki I Hyvä konepajakäytäntö FloTap 485/3051SFA/3095MFA: Anturin koko 2 300# 6" - 24" putki II I FloTap 485/3051SFA/3095MFA: Anturin koko 2 600# 6" - 16" putki II I FloTap 485/3051SFA/3095MFA: Anturin koko 2 600# 18" - 24" putki III II FloTap 485/3051SFA/3095MFA: Anturin koko 3 150# 12" - 44" putki II I FloTap 485/3051SFA/3095MFA: Anturin koko 3 150# 46" - 72" putki III II FloTap 485/3051SFA/3095MFA: Anturin koko 3 300# 12" - 72" putki III II FloTap 485/3051SFA/3095MFA: Anturin koko 3 600# 12" - 48" putki III II FloTap 485/3051SFA/3095MFA: Anturin koko 3 600# 60" - 72" putki IV* III PED-direktiivi (97/23/EY) Mallit: 405 / 485 / 585 / 1195 / 1595 QS-tarkastustodistus CE-0041-H-RMT USA IV* Flo Tap - 485/3051SFA/3095MFA: Anturikoko 3 600# 60" - 72" putki (luokka IV Flo Tap vaatii B1-todistuksen rakennetarkistuksesta ja H1-todistuksen erikoisvalvonnasta) Kaikki muut mallit: Hyvä konepajakäytäntö Tiedostotunnus: DSI CE-merkki Sivu 2 / 3 DSI 1000_fin.docx 17

18 Pikaopas Liite EY:n vaatimustenmukaisuusvakuutus DSI 1000 Versio I Painelaitedirektiivi (PED) (93/27/EY) Ilmoitettu laitos: Bureau Veritas UK Limited [Ilmoitetun laitoksen numero: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE Yhdistynyt Kuningaskunta Tiedostotunnus: DSI CE-merkki Sivu 3 / 3 DSI 1000_fin.docx 18

19 Pikaopas 19
