Valon havaitseminen. Näkövirheet ja silmän sairaudet. Silmä Näkö ja optiikka. Taittuminen. Valo. Heijastuminen
|
|
- Juha Tamminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

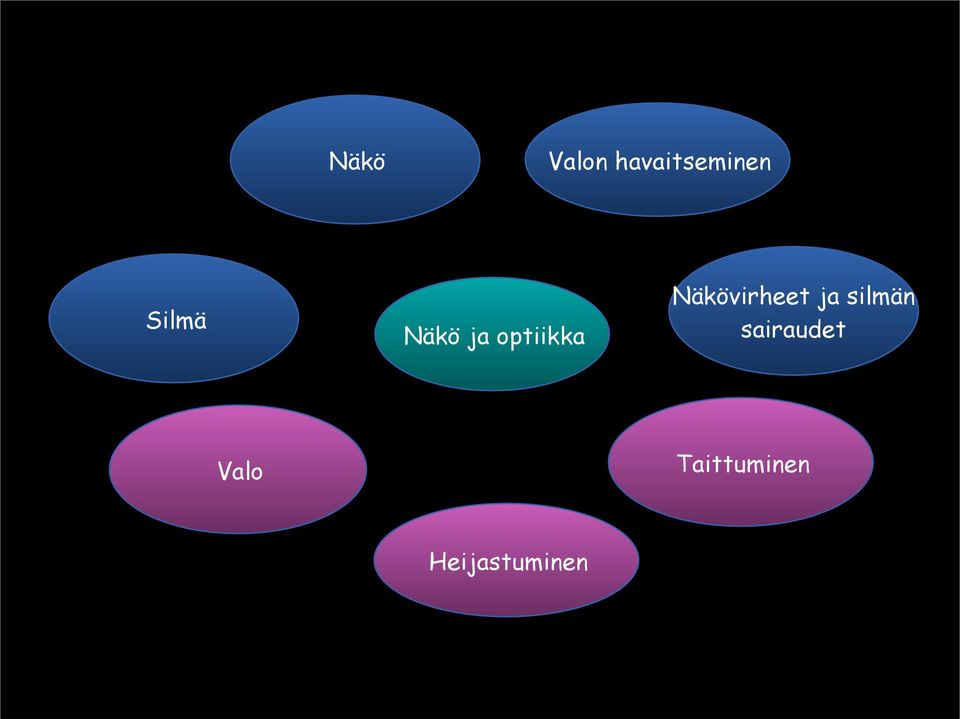

1 Näkö Valon havaitseminen Silmä Näkö ja optiikka Näkövirheet ja silmän sairaudet Valo Taittuminen Heijastuminen
2 Silmä Mitä silmän osia tunnistat? Värikalvo? Pupilli? Sarveiskalvo? Kovakalvo? Suonikalvo?

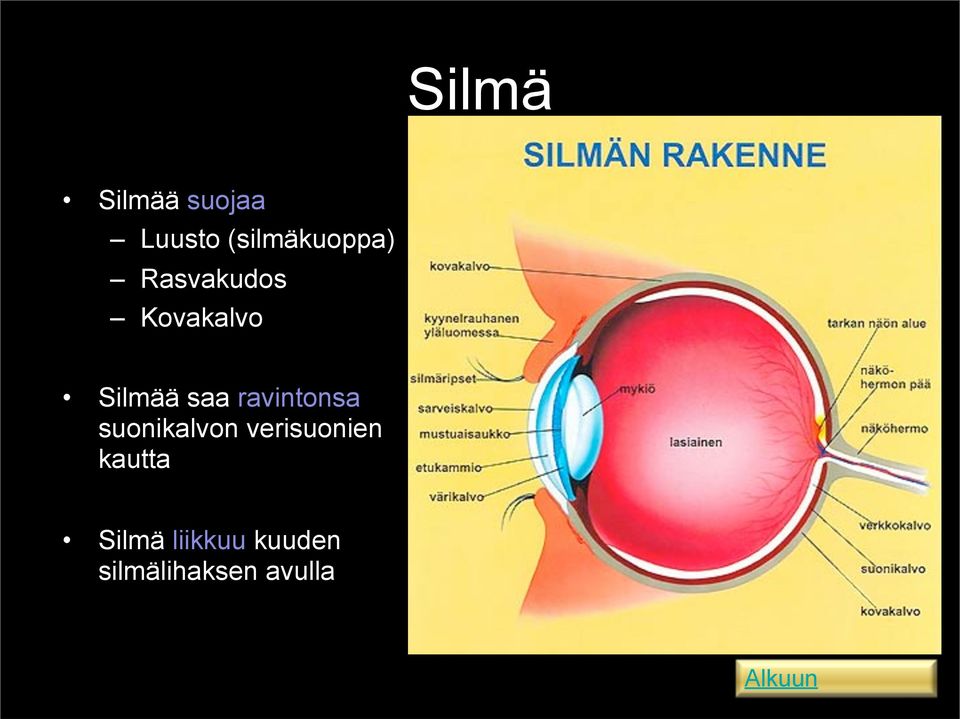

3 Silmä Silmää suojaa Luusto (silmäkuoppa) Rasvakudos Kovakalvo Silmää saa ravintonsa suonikalvon verisuonien kautta Silmä liikkuu kuuden silmälihaksen avulla

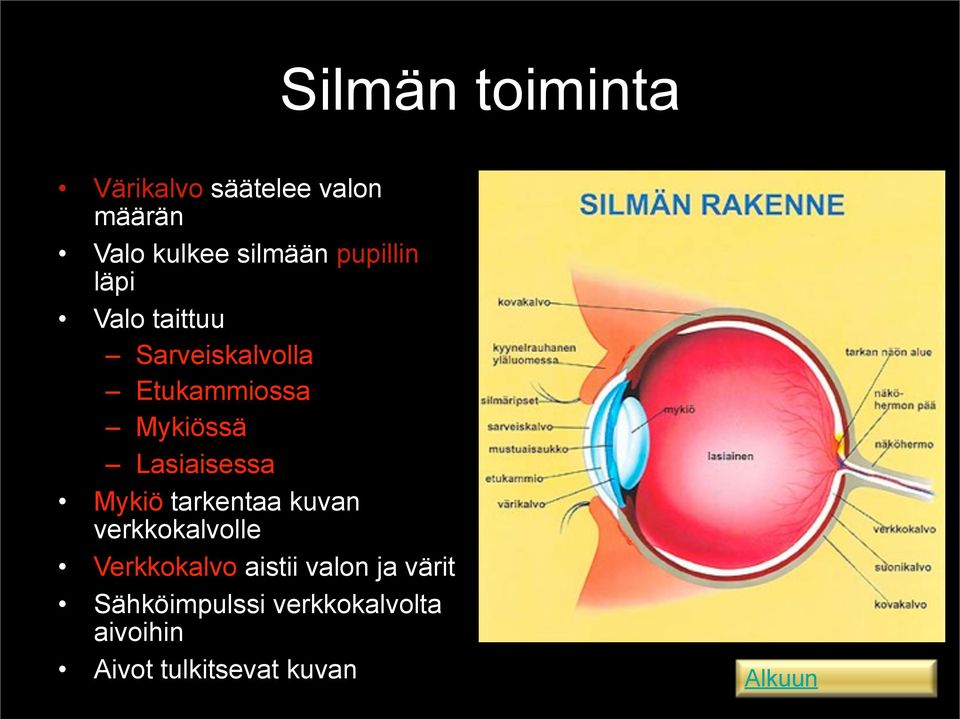

4 Silmän toiminta Värikalvo säätelee valon määrän Valo kulkee silmään pupillin läpi Valo taittuu Sarveiskalvolla Etukammiossa Mykiössä Lasiaisessa Mykiö tarkentaa kuvan verkkokalvolle Verkkokalvo aistii valon ja värit Sähköimpulssi verkkokalvolta aivoihin Aivot tulkitsevat kuvan

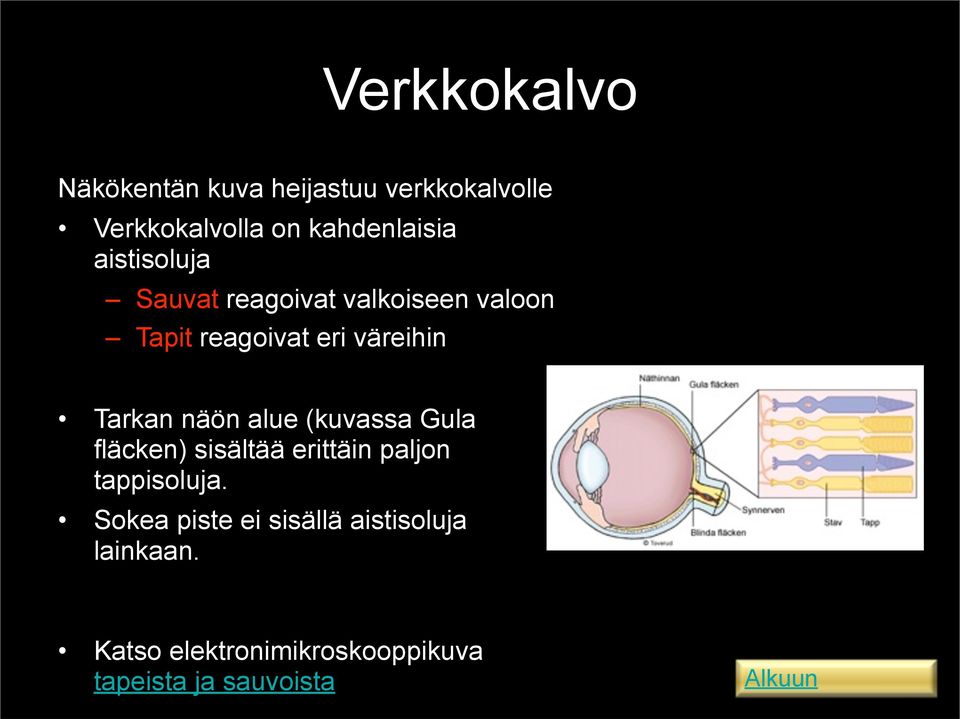

5 Verkkokalvo Näkökentän kuva heijastuu verkkokalvolle Verkkokalvolla on kahdenlaisia aistisoluja Sauvat reagoivat valkoiseen valoon Tapit reagoivat eri väreihin Tarkan näön alue (kuvassa Gula fläcken) sisältää erittäin paljon tappisoluja. Sokea piste ei sisällä aistisoluja lainkaan. Katso elektronimikroskooppikuva tapeista ja sauvoista

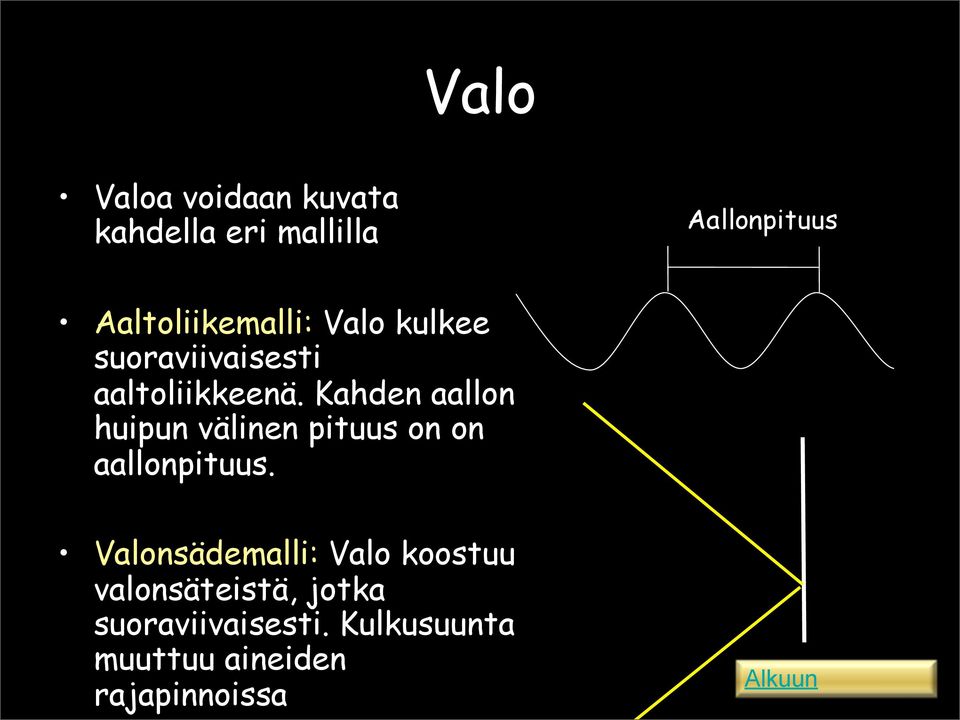

6 Valo Valoa voidaan kuvata kahdella eri mallilla Aallonpituus Aaltoliikemalli: Valo kulkee suoraviivaisesti aaltoliikkeenä. Kahden aallon huipun välinen pituus on on aallonpituus. Valonsädemalli: Valo koostuu valonsäteistä, jotka suoraviivaisesti. Kulkusuunta muuttuu aineiden rajapinnoissa

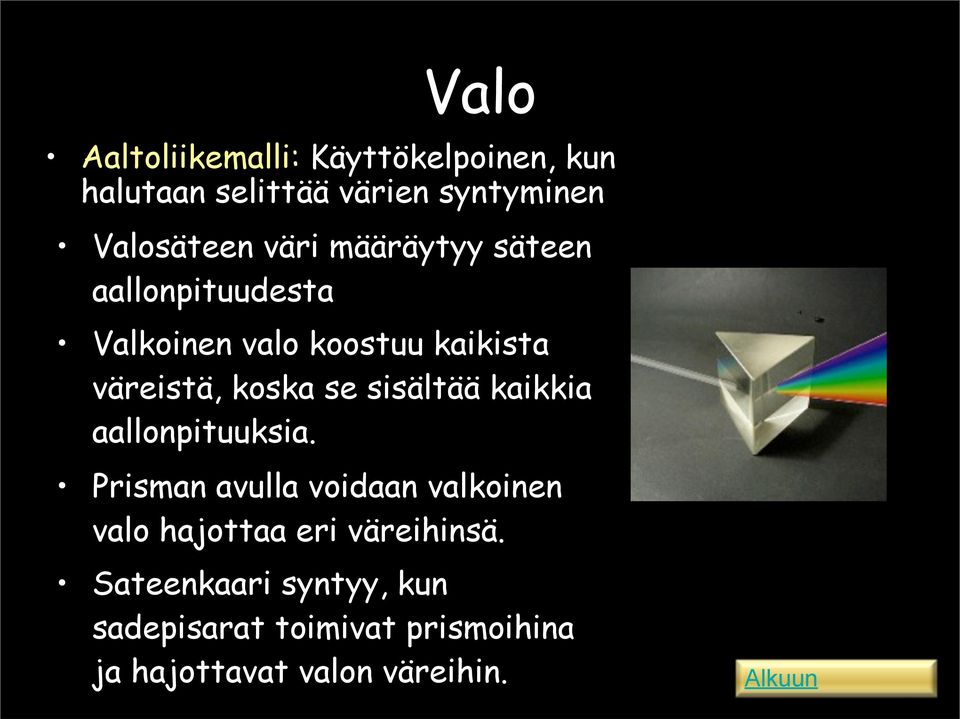

7 Valo Aaltoliikemalli: Käyttökelpoinen, kun halutaan selittää värien syntyminen Valosäteen väri määräytyy säteen aallonpituudesta Valkoinen valo koostuu kaikista väreistä, koska se sisältää kaikkia aallonpituuksia. Prisman avulla voidaan valkoinen valo hajottaa eri väreihinsä. Sateenkaari syntyy, kun sadepisarat toimivat prismoihina ja hajottavat valon väreihin. 7

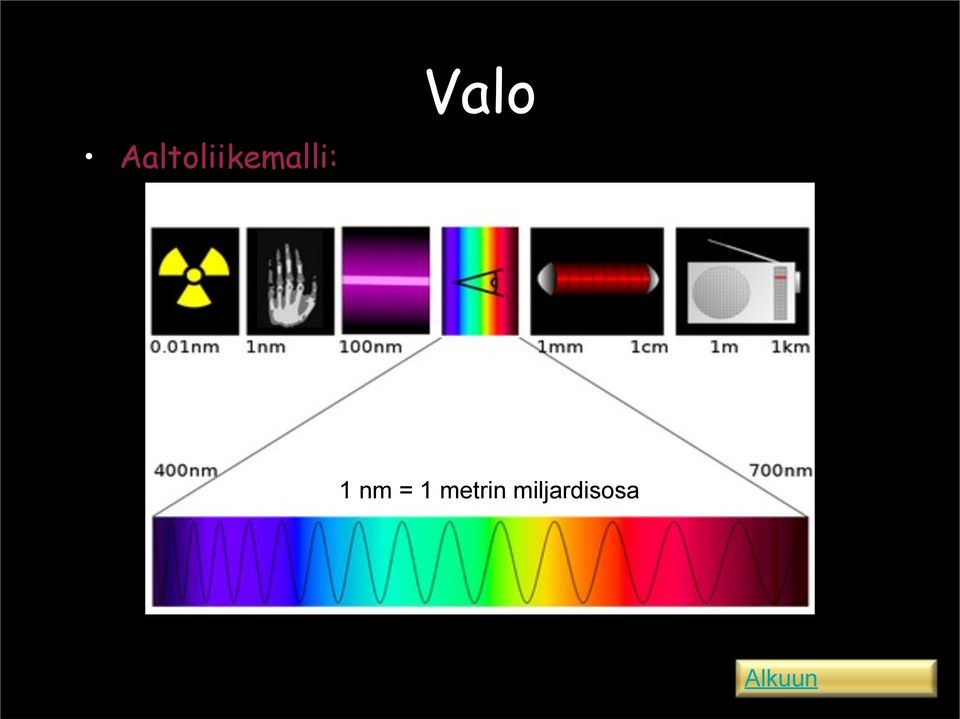

8 Valo Aaltoliikemalli: 1 nm = 1 metrin miljardisosa 8

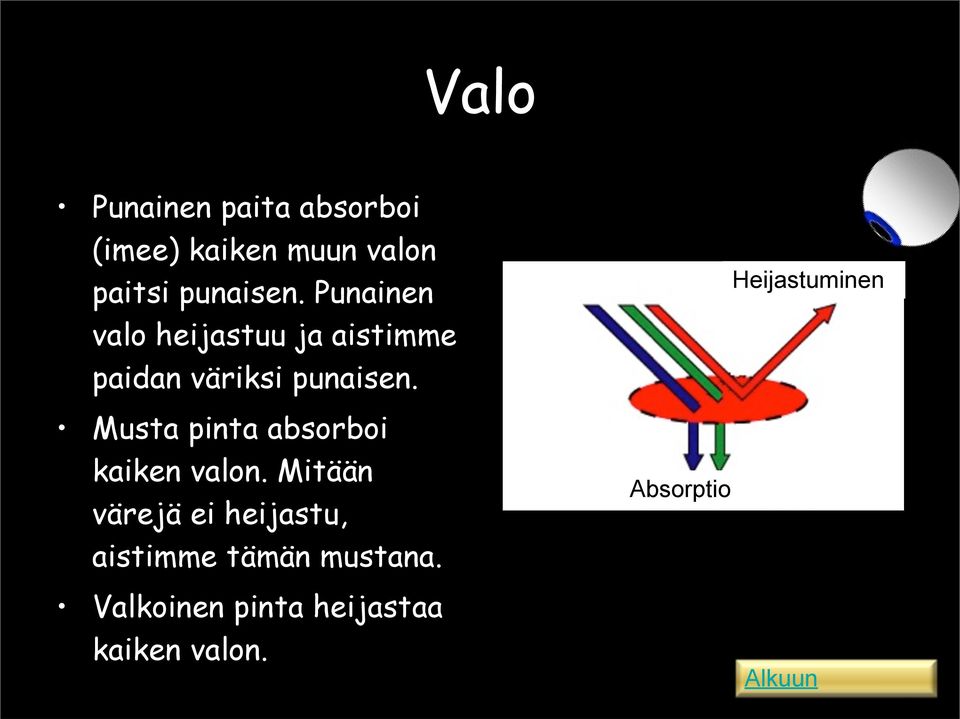

9 Valo Punainen paita absorboi (imee) kaiken muun valon paitsi punaisen. Punainen valo heijastuu ja aistimme paidan väriksi punaisen. Musta pinta absorboi kaiken valon. Mitään värejä ei heijastu, aistimme tämän mustana. Valkoinen pinta heijastaa kaiken valon. Absorptio Heijastuminen
10 Värien näkemisen simulaatio Paina kuvaa ja aloita simulaatio! 10
11 Valon nopeus ilmassa on km/s. (7,5 kierrosta maapalon ympäri) Valo Nopeus on pienempi tiheämmässä aineessa. Valon voimakkuuden yksikkö on luksi (lx)
12 Valo Valaistuksen voimakkuus Esimerkki luksi (lx) 1 Yksi kynttilä valaisee neliömetrin pinta-alaa Autotallin katoksen valaistus 100 Hämärä valaistus, jossa voi lukea Auringon valo kirkkaimmillaan 12

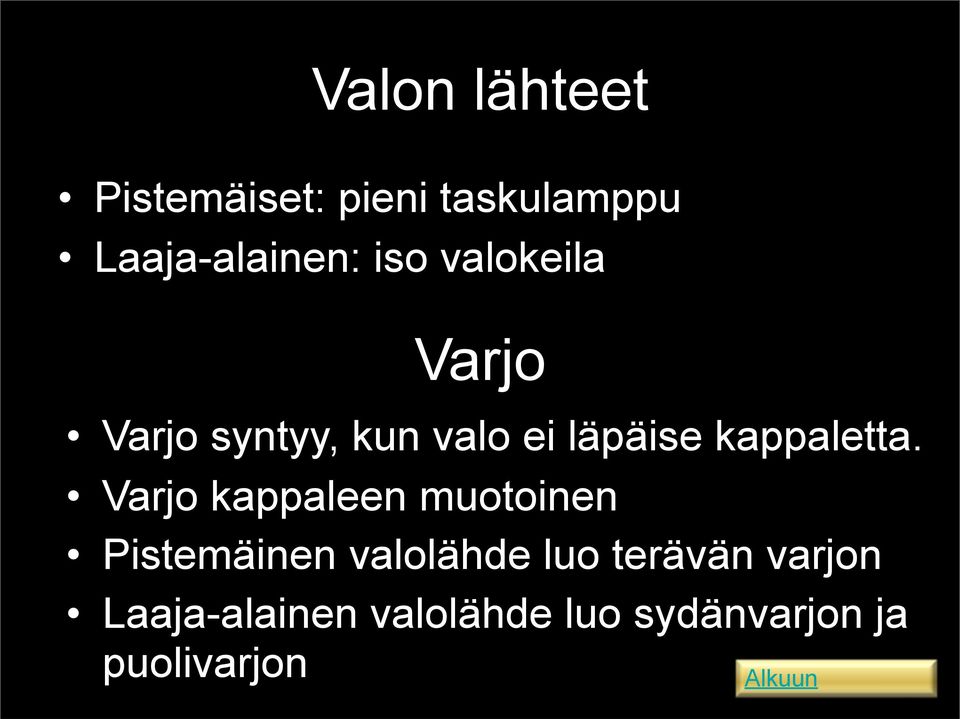

13 Valon lähteet Pistemäiset: pieni taskulamppu Laaja-alainen: iso valokeila Varjo Varjo syntyy, kun valo ei läpäise kappaletta. Varjo kappaleen muotoinen Pistemäinen valolähde luo terävän varjon Laaja-alainen valolähde luo sydänvarjon ja puolivarjon 13
14 14

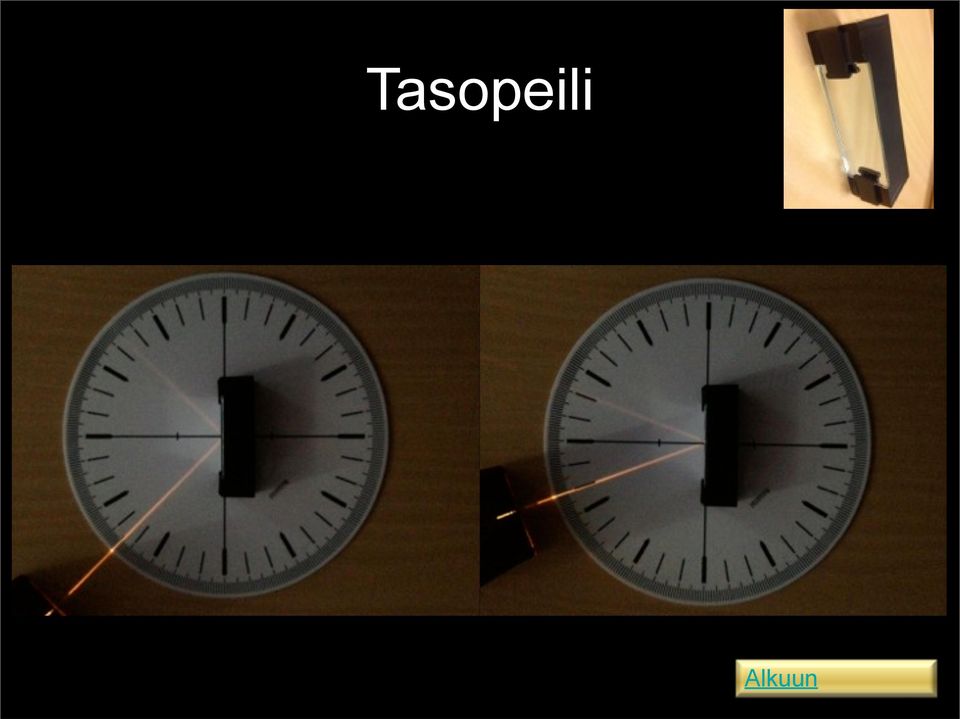

15 Tasopeili 15

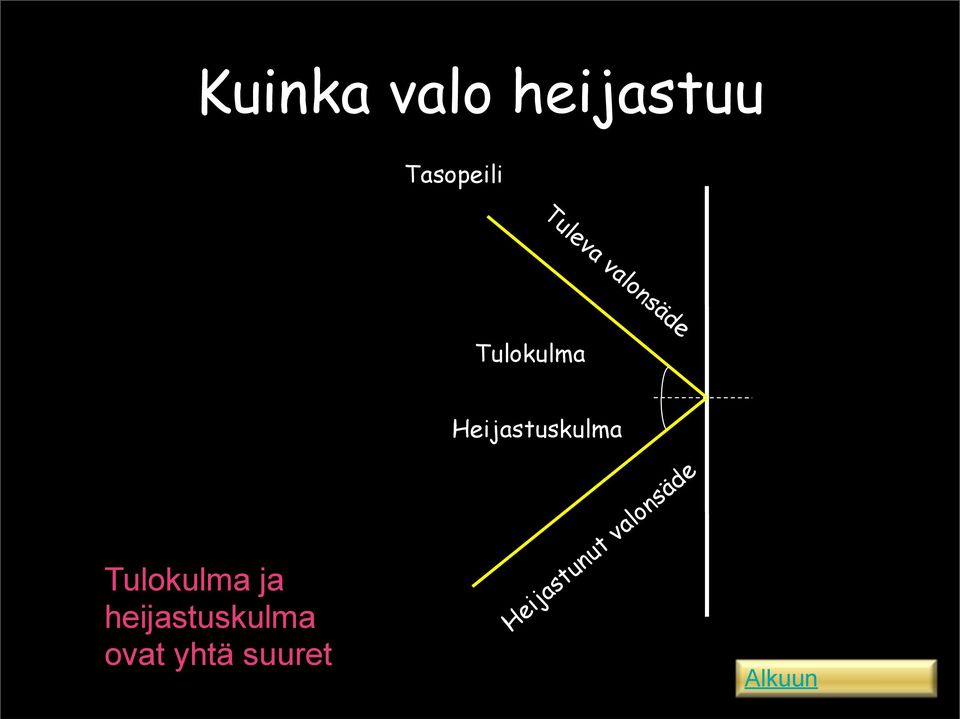

16 Kuinka valo heijastuu Tasopeili Tuleva valonsäde Tulokulma Heijastuskulma Tulokulma ja heijastuskulma ovat yhtä suuret Heijastunut valonsäde

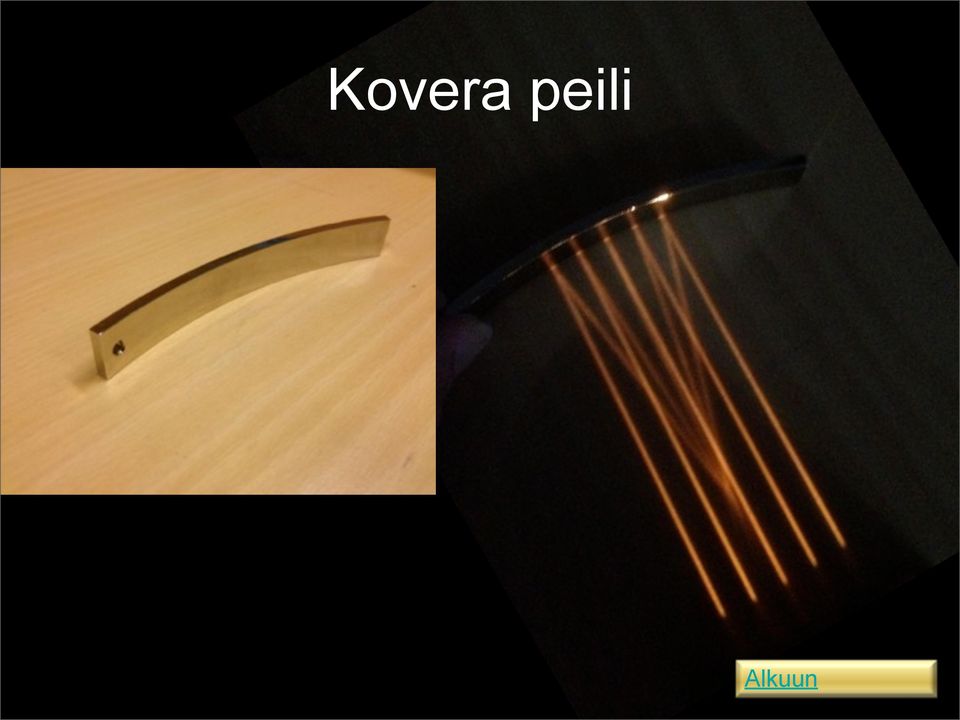

17 Kovera peili 17

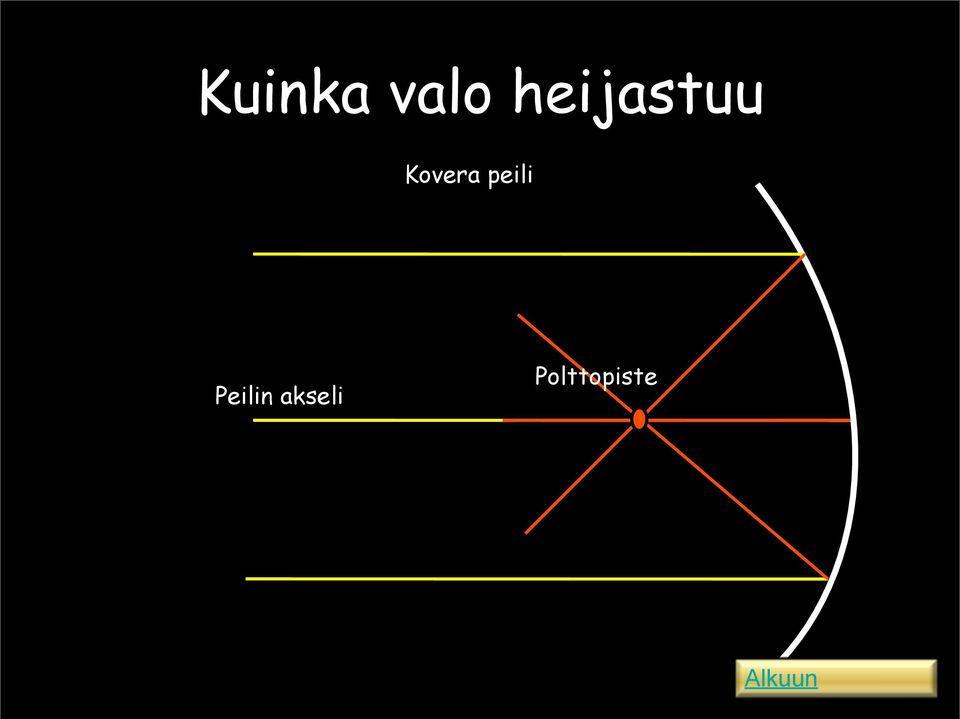

18 Kuinka valo heijastuu Kovera peili Peilin akseli Polttopiste

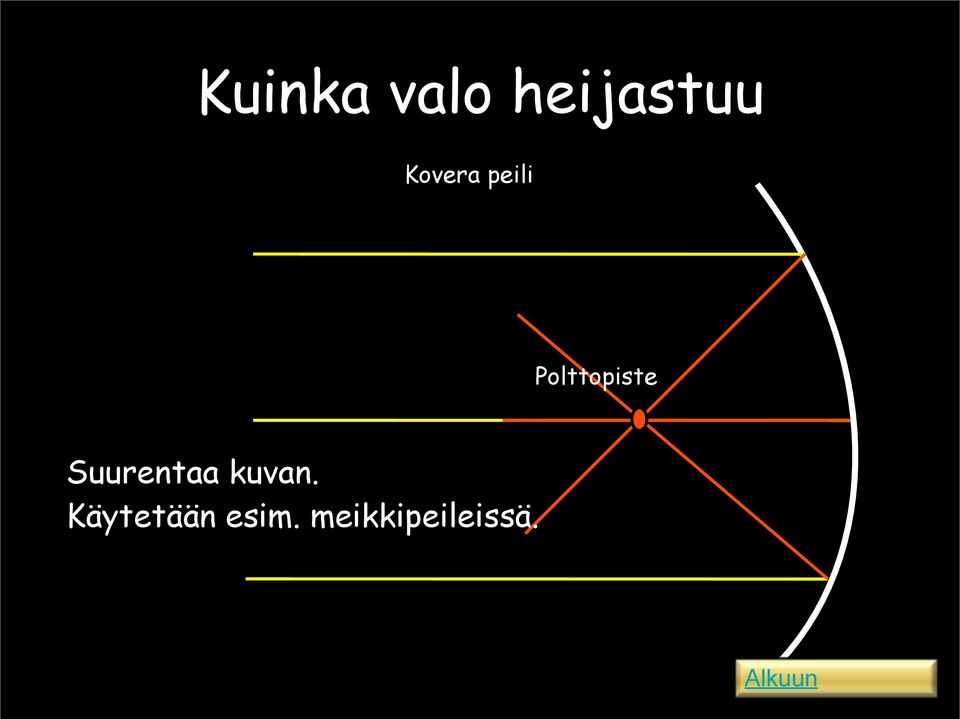

19 Kuinka valo heijastuu Kovera peili Polttopiste Suurentaa kuvan. Käytetään esim. meikkipeileissä.

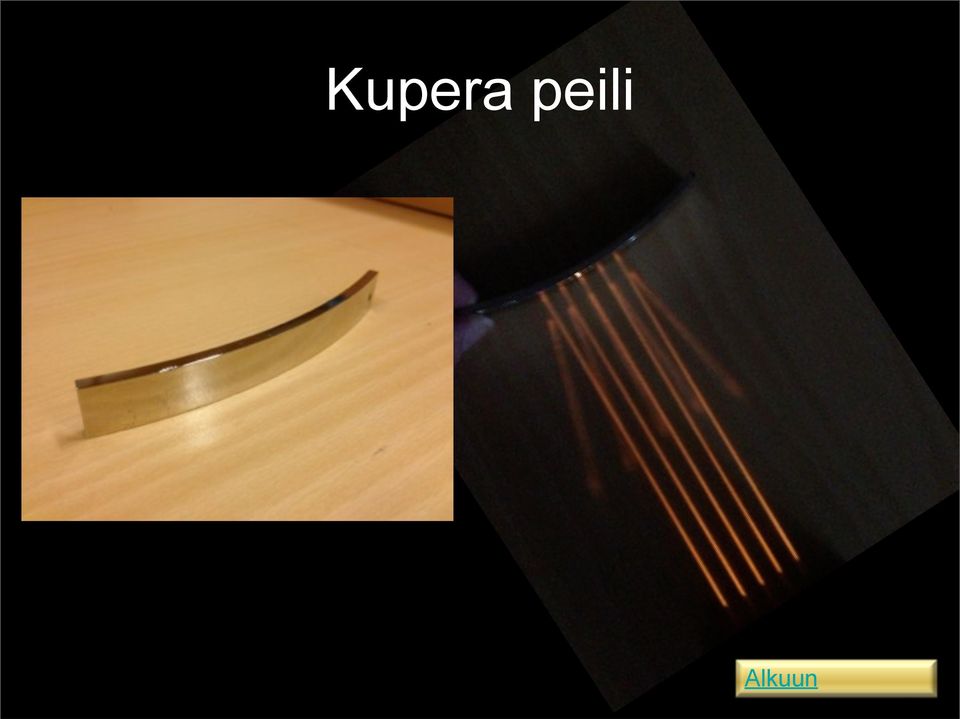

20 Kupera peili 20
21 Kuinka valo heijastuu Kupera peili
22 Kuinka valo heijastuu Kupera peili Pienentää kuvan. Käytetään esim. peruutuspeileissä, liikennepeileissä ja tavaratalopeileissä.
23 Kuinka valo taittuu Tulokulma Ilma Taitekulma Vesi Etusivu
24 Kuinka valo taittuu Tulokulma Ilma Taitekulma on pienempi kuin tulokulma. Taitekulma Vesi Tämä johtuu siitä, että valon nopeus on pienenee aineen tiheyden kasvaessa. Veden tiheys on suurempi kuin ilman. Valon nopeus on pienempi vedessä kuin ilmassa. Koemme, että veden alla olevat esineet näyttäv t olevan lähempänä pintaa kuin mitä ne todellisuudessa ovat. Etusivu
25 Kokonaisheijastus Tapahtuu vain valon kulkiessa optisesti tiheämmästä optisesti harvempaan aineeseen Lasi Tulokulma Taitekulma Ilma 25 Etusivu
26 Kokonaisheijastus Kun tulokulma on tarpeeksi suuri, valo ei läpäise rajapintaa vaan heijastuu heijastuslakien mukaisesti Tulokulma 42 Heijastuskulma Lasi Lasin ja ilman välisessä rajapinnassa kokonaisheijastuksen rajakulma on 42 Ilma 26 Etusivu
27 Heijastumisen simulaatio Paina kuvaa ja aloita simulaatio! 27 Etusivu
28 Kuinka valo taittuu Kupera linssi Polttopiste Etusivu
29 Kuinka valo taittuu Kupera linssi Polttopiste Suurentaa kuvan. Käytetään esim. suurennuslaseissa ja kaukonäön korjaukseen. Etusivu
30 Kuinka valo taittuu Kovera linssi Etusivu
31 Kuinka valo taittuu Kovera linssi Pienentää kuvan. Käytetään esim. likinäön korjaukseen. Etusivu
32 Kuinka näkö toimii Normaali näkö Sarveiskalvo Lasiainen Näköhermo Värikalvo Gula Keskikuoppa fläcken Pupilli Sädelihas Mykiö Linssi Verkkokalvo Suonikalvo Kovakalvo Sokea piste Silmän liikuttajalihakset Etusivu
33 Tarkista tappisolusi Katso vasemmnpuoleista kuvaa 30 sekuntia. Siirrä katse oikealle.mitä näet? Etusivu
34 Kuinka näkö toimii - näkövirheet Kaukonäkö Sarveiskalvo Värikalvo Lasiainen Näköhermo Verkkokalvo Pupilli Mykiö Sokea piste Etusivu
35 Kuinka näkö toimii - näkövirheet Kaukonäkö Sarveiskalvo Värikalvo Lasiainen Näköhermo Verkkokalvo Pupilli Mykiö Sokea piste Etusivu
36 Kuinka näkö toimii - näkövirheet Likinäkö Sarveiskalvo Värikalvo Lasiainen Näköhermo Verkkokalvo Pupilli Mykiö Sokea piste Etusivu
37 Kuinka näkö toimii - näkövirheet Likinäkö Sarveiskalvo Värikalvo Lasiainen Näköhermo Verkkokalvo Pupilli Mykiö Sokea piste Etusivu
