1 TASA- JA VAIHTOVIRTAPIIRIEN LABORAATIOTYÖ 5 SUODATINPIIRIT Työselostuksen laatija: Tommi Tauriainen Luokka: TTE7SN1 Ohjaaja: Jaakko Kaski Työn tekopvm: Selostuksen luovutuspvm: Tekniikan yksikkö, Tietotekniikan osasto Oulun seudun ammattikorkeakoulu

2 SISÄLTÖ 1 ANNETTU TEHTÄVÄ SUODATINPIIRI KÄYTETYT VÄLINEET MITTAUSTULOKSET MITTAUSTULOSTEN KÄSITTELY LOPPUTULOKSET JOHTOPÄÄTÖKSET JA TYÖN ARVIOINTI LÄHTEET LIITTEET

3 1 ANNETTU TEHTÄVÄ Tehtävänä oli tutkia yksinkertaisten suodattimien taajuuskäyttäytymistä. 2 SUODATINPIIRI Suodatinpiiri päästää virran kulkemaan tietyillä taajuuksilla ja estää toisilla taajuuksilla. Kun piiristä mitataan syötettävän jännitteen Uin ja ulos saatavan jännitteen Uout arvot eri taajuuksia syöttämällä, voidaan piirin vahvistuskerroin A määrittää taajuuden funktiona kaavalla Uout A f KAAVA 1 Uin RL-sarjapiirin kokonaisimpedanssi Z voidaan määrittää kaavasta Z kok R R j L KAAVA 2 L out Piirin kokonaisvirta I voidaan määrittää kaavalla U in I KAAVA 3 Z kok Piirin lähtöjännite Uout voidaan määrittää kaavasta U out U in Rout I Rout KAAVA 4 Z kok Kaavojen 2-4 avulla voidaan määrittää piirin vahvistuskerroin A kaavalla U A U out in R L R R out out j L R R R 2 L 2 L out out KAAVA 5 3

4 Kytkennöissä muutettiin taajuutta, joten kulmanopeus 2 f KAAVA 6 Missä f on mittausvaiheessa käytetty taajuus. 3 KÄYTETYT VÄLINEET Käytimme tehtävän suorittamiseen seuraavia välineitä: Funktiogeneraattori, kaksi yleismittaria, induktanssimittari, kapasitanssimittari, säädettävä vastus, säädettävä kondensaattori ja kela rautasydämellä. Mittaukset suoritettiin kolmessa osassa kuvien 1-3 mukaisilla kytkennöillä. Syöttöjännitteenä Uo käytettiin 1Vp-p ja taajuutena Hz. KUVA 1 - Alipäästösuodatin Alipäästösuodatinpiiristä mitattiin jännitteet Uin ja Uout, vastuksen ja kelan resistanssit Rout ja RL sekä kelan induktanssi L. 4

5 KUVA 2 - Ylipäästösuodatin Ylipäästösuodatinpiiristä mitattiin jännitteet Uin ja Uout, vastuksen resistanssi Rout sekä kondensaattorin kapasitanssi C. KUVA 3 - Kaistanestosuodatin Kaistanestosuodatinpiiristä mitattiin jännitteet Uin ja Uout, vastuksen ja kelan resistanssit Rout ja RL, kelan induktanssi L sekä kondensaattorin kapasitanssi C. 5

6 4 MITTAUSTULOKSET f(hz) Uout(V) Uin(V) 10 0,6126 0, ,6235 0, ,6288 0, ,6225 0, ,5931 0, ,5079 0, ,3561 0, ,204 0, ,102 0, ,0429 0, ,0115 0, ,0008 0,2148 TAULUKKO 1 - Alipäästösuodatin R=500,4 Ohm, kela 1200 kierrosta ja L=199,8mH, RL=19,65 Ohm 6

7 f(hz) Uout(V) Uin(V) 10 0,0132 0, ,0265 0, ,053 0, ,1048 0, ,2005 0, ,3476 0, ,4932 0, ,5641 0, ,561 0, ,4819 0, ,3318 0, ,1858 0,1842 TAULUKKO 2 - Ylipäästösuodatin R=300,1 Ohm ja C=1µF 7

8 f(hz) Uout(V) Uin(V) 10 0,565 0, ,5809 0, ,5823 0, ,5653 0, ,5051 0, ,3643 0, ,166 0, ,1 0, ,0467 0, ,0073 0, ,0391 0, ,1039 0, ,1566 0, ,2014 0, ,2364 0, ,3589 0, ,3097 0, ,1858 0,184 TAULUKKO 3 - Kaistanestosuodatin R=300,1 Ohm, kela 1200 kier. ja L=199,8mH, RL=19,65 Ohm, C=100,3nF 8

9 5 MITTAUSTULOSTEN KÄSITTELY Mittaustulosten perusteella määritimme suodatinkytkennöille vahvistuskertoimet ja alipäästösuodattimelle laskimme myös teoreettiset vahvistuksen A- arvot (Uout/Uin) käyttämällä samoja taajuuksia. Mitattujen tulosten A-arvot (Uout/Uin) on laskettu kaavan 1 avulla. Teoreettiset arvot laskettiin kaavojen 2-6 avulla. Tulokset on esitetty taulukoissa 4 ja 5. Kaikille kytkennöille suoritettiin Orcad-ohjelmalla simulointi. Simuloinnissa käytetyt piirikaaviot on esitetty kuvissa 1-3 ja Orcadilla saadut vahvistuskuvaajat on esitetty liitteissä 2-4. Mallit kaavojen käytöstä laskuissa on esitetty taulukoiden ohessa. Uout 0,6126V A Uin 0,637V 0, Vahvistus 10Hz taajuudella mitatuilla Uin ja Uout arvoilla. A R 500, R R L 10,65 500,4 2 10Hz 199,8mH L out out 2 0, Vahvistus teoreettisesti 10Hz taajuudella, komponenttien arvoja käyttämällä. 9

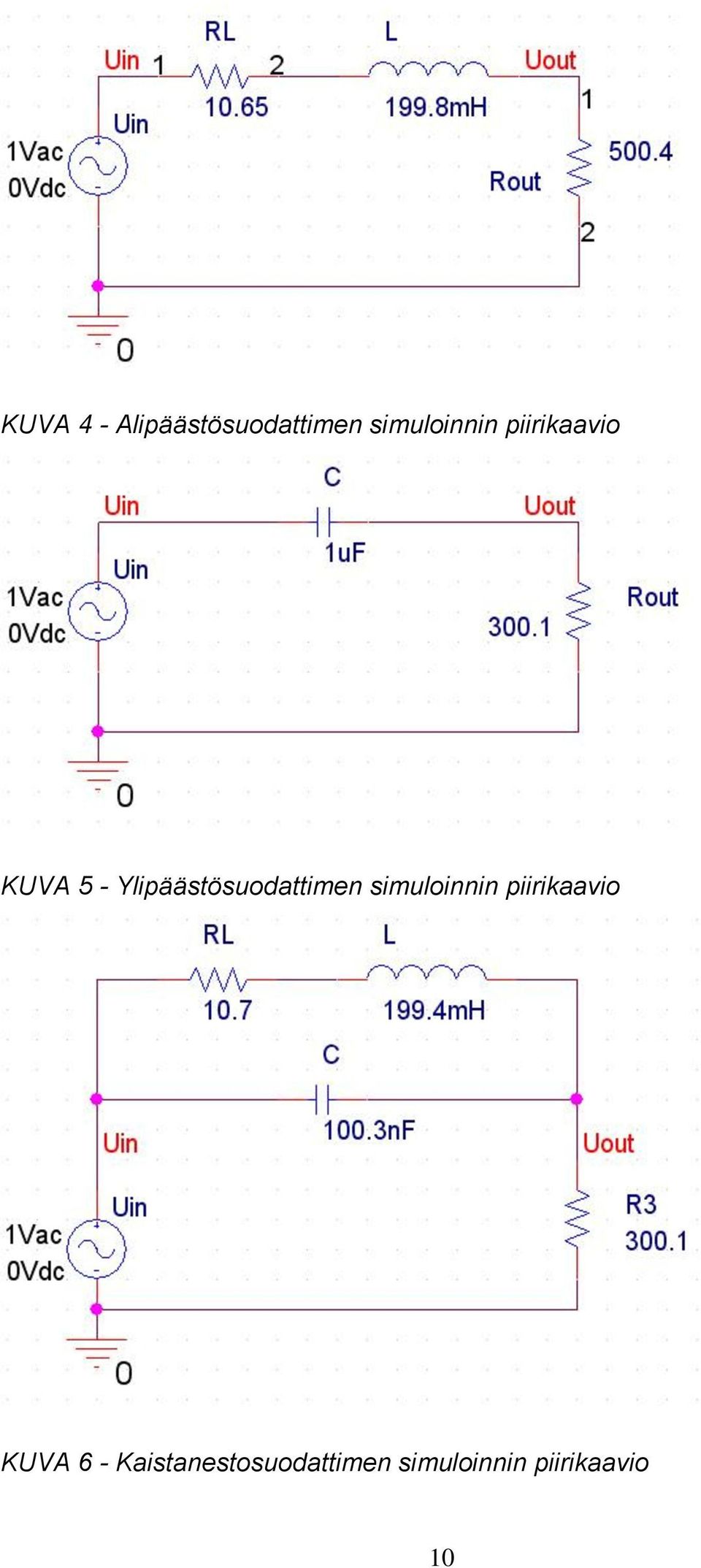

10 KUVA 4 - Alipäästösuodattimen simuloinnin piirikaavio KUVA 5 - Ylipäästösuodattimen simuloinnin piirikaavio KUVA 6 - Kaistanestosuodattimen simuloinnin piirikaavio 10

11 Taajuus Alipäästösuodatin Ylipäästösuodatin f(hz) Uout/Uin Uout/Uin (teor.) Uout/Uin 10 0, , , , , , , , , , , , , ,9113 0, , , , , , , , , , , , , , , , , , , , , , TAULUKKO 4 - Ali- ja ylipäästösuodattimien vahvistuskertoimet 11

12 Taajuus f(hz) Kaistanestosuodatin Uout/Uin 10 0, , , , , , , , , , , , , , , , , , TAULUKKO 5 - Kaistanestosuodattimen vahvistuskertoimet 12

13 Uout/Uin Uout/Uin Alipäästösuodatin 1,2 1 0,8 0,6 0,4 mitat. -3dB -20dB teor. 0, f(hz) KUVA 7 - Alipäästösuodattimen vahvistuksen kuvaaja Kuvaajan perusteella arvioitiin alipäästösuodattimen -3dB ylärajataajuudeksi arvioitiin 412Hz ja -20dB ylärajataajuudeksi 4040Hz. Ylipäästösuodatin 1,1 1 0,9 0,8 0,7 0,6 0,5 0,4 mitat. -3dB -20dB 0,3 0,2 0, f(hz) KUVA 8 - Ylipäästösuodattimen vahvistuksen kuvaaja 13

14 Uout/Uin Kuvaajan perusteella arvioitiin ylipäästösuodattimen -3dB alarajataajuudeksi arvioitiin 532Hz ja -20dB alarajataajuudeksi 54Hz. Kaistanestosuodatin 1,2 1 0,8 0,6 0,4 mitat. -3dB -20dB 0, f(hz) KUVA 9 - Kaistanestosuodattimen vahvistuksen kuvaaja Kuvaajan perusteella arvioitiin kaistanestosuodattimen -3dB ylärajataajuudeksi 207Hz, -20dB ylärajataajuudeksi 884Hz, -20dB alarajataajuudeksi - 20dB 1426Hz ja -3dB alarajataajuudeksi 5350Hz. 14

15 6 LOPPUTULOKSET Mittaustulosten perusteella Mitattu Simuloitu -3dB ylärajataajuus 412Hz 407Hz -20dB ylärajataajuus 4040Hz 4051Hz Alipäästösuodatin Mitattu Simuloitu -3dB alarajataajuus 532Hz 530Hz -20dB alarajataajuus 54Hz 53Hz Ylipäästösuodatin Mitattu Simuloitu -3dB ylärajataajuus 207Hz 221Hz -20dB ylärajataajuus 884Hz 890Hz -20dB alarajataajuus 1426Hz 1422Hz -3dB alarajataajuus 5350Hz 5516Hz Kaistanestosuodatin Mitatut tulokset on saatu arvioimalla rajataajuudet kuvaajista

16 7 JOHTOPÄÄTÖKSET JA TYÖN ARVIOINTI Mittaukset sujuivat ongelmitta ja rajataajuudet saatiin lähelle simuloinnin tuloksia. Kaistanestosuodattimessa varsinkin korkeat taajuudet eivät täsmää niin hyvin kuin ali- ja ylipäästösuodattimessa, koska komponenttien määrä kasvattaa nähtävästi myös virheen suuruutta. Laskennallisesti saatu teoreettinen vahvistus taajuuden funktiona alipäästösuodattimelle on hyvin lähellä mitattuja arvoja. 16

17 LÄHTEET Jaakko Kaski, Sähkötekniikan laboratoriotyöt lukuvuodelle

18 LIITTEET 1 - MITTAUSPÖYTÄKIRJA 2 - ALIPÄÄSTÖSUODATIN SIMULOITUNA 3 - YLIPÄÄSTÖSUODATIN SIMULOITUNA 4 - KAISTANESTOSUODATIN SIMULOITUNA 18
