1 TkT Harri Eskelinen

2 1. Kokoonpantavan laitteen, sen osakokoonpanojen ja niiden koneenosien toimintaperiaatteiden hyödyntäminen 2. Standardiosien hyödyntäminen 3. Osien kokoonpanosuunnat ja järjestys 4. Kokoonpanojen eri esitystavat 5. Osaluettelot 6. Eräiden koneenosien dokumentit ja kaaviomerkit

3

4 ?

5 Alennusvaihde Ylennysvaihde

6 HAMMASVAIHDE HIHNAVÄLITYS

7

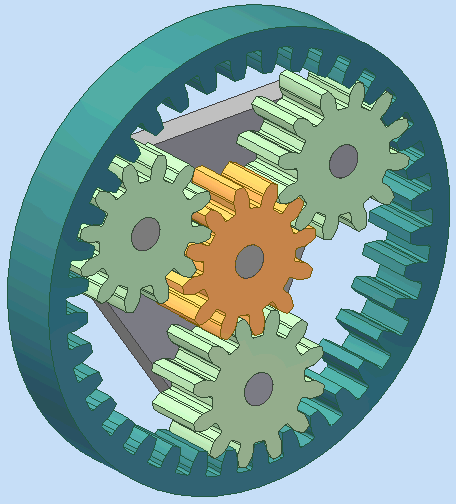

8 Esimerkiksi erilaiset alennusvaiheet

9 Kartiorullalaakeri Urakuulalaakeri F r F r F a F a

10

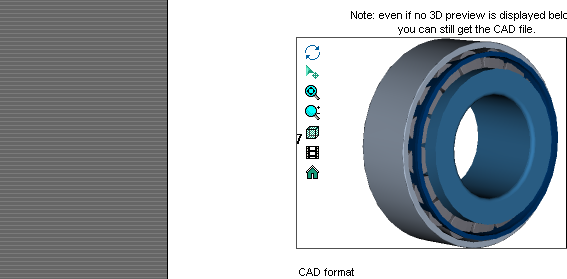

11 Kokoonpanon osia voi hakea parametrisilla mitoilla joko SolidWorksin Toolboxista tai valmistajien CAD-malliluetteloista SolidWorks-yhteensopivina osina - Kiinnityselementit (ruuvit, aluslevyt, mutterit, kiilat jne.) - Hammaspyörät - Laakerit - Hihnapyörät - Tiivistimet - Jne.

12

13 TOIMINNALLISET VAATIMUKSET (Esim. tehonsiirtokyky, kestoikä) HAETTU STANDARDIOSA LUJUUSLASKENTA KONEENOSAN STANDARDOIDUT LIITYNTÄMITAT Esimerkiksi laakerin ja sen vastinolakkeiden mitat

14

15 OK?? OK

16 ?

17 Katkoviivojen käyttö havainnollistamassa osien asennusta ja asennussuuntaa

18 Jos kokoonpano ja sen osat mallinnetaan samassa SolidWorks-ympäristössä päivittyvät kaikki koneenosien muutokset suoraan myös kokoonpanoon (eli osaa ei tarvitse hakea uudestaan kokoonpanoon) Esimerkiksi laakeripesän kannen mittojen muutos päivittyy automaattisesti rungon mittoihin.

19 Osien nimeäminen suoraan malliin auttaa ymmärtämään osien toiminnan. Tilausmerkinnät tehdään silti yleensä erilliseen Osaluetteloon.

20 Osien numerointi ja ryhmittely osien tyypin mukaan auttaa vakio-osiin perustuvien kokoonpanojen suunnittelussa, mutta ei osoita asennustyössä tarvittavaa kokoonpanojärjestystä.

21

22 Esitys kokoonpantuna Esitys läpinäkyvänä Esitys räjäytyskuvana eri tavoin ryhmitellen Esitys 3D-leikattuna Esitys avattuna ja osittain 3D-leikattuna Esitys 3D-mitoitettuna Esitys fotorealistisia efektejä käyttäen Esitys animaationa Esitys 2D-leikkauksena

23

24 Joidenkin standardiosien kokonpanot esitetään tavallisesti koottuina Ulkokehä Vierintäelin (kuulat tai rullat) Pidin Sisäkehä Vierintälaakerin pääosat

25

26 Aina ei ole järkevää esittää kaikkien osien räjäytyskuvaa Tavoitteena on esittää, miten kotelo ja sen laakeripesien kannet avataan

27 Tavoitteena on esittää, miten hammashihna asennetaan ja millainen tiivistysratkaisu on kannen ja kotelon välissä.

28

29 Laakereiden tuennan esittäminen

30 Tärkeät päämitat ja asennusmitat kannattaa esittää!

31 Mittojen luettavuus saattaa kärsiä. Toisaalta geometriset toleranssit hahmottaa paremmin.

32 Mikä on robotin käsivarren ulottuvuus hitsausta varten? Mitat olisi hyvä esittää! Mikä on auton tunkin korkeus ja leveys Kuljetusasennossa ja paljonko on maksimi nostokorkeus? Mitat olisi hyvä esittää!

33 Hitsattavilla kokoonpanoille tulisi esittää mitat hitsaustyövaiheiden toteuttamista varten!

34 Hiiletysteräs Pronssivaluseos

35

36 Eri materiaalien esitystapa on epäselvä: esim. rungon ja Laakereiden rajapintaa on vaikea erottaa!

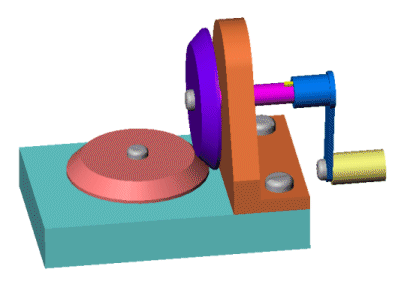

37

38

39 Part 1 N Sketch Assembly Mate Features

40

41 Laakerin ulko- ja sisäkehä ovat kiinni akselissa ja rungossa: pyörimisliike tapahtuu vierintäelimien kohdalla (rullat tai kuulat). Avainasemassa MATEkäskyt!

42 AVI-tiedostojen luonti videomateriaalia varten

43

44 Pelkässä 2D-piirustuksessa hammaskosketuksen sijainnin ja laakerien tuennan sekä laakerien säädön esittäminen on selkeää, mutta osien muodon hahmottaminen vaatii kokemusta Havainnollisuus on siinä mielessä rajallinen.

45 Lieriöhammaspyörien yksinkertaistettu esitystapa 2D-leikkauksessa: 1. Suorahamapiset 2. Vihohampaiset 3. Nuolihampaiset

46 Kokoonpanon oikean esitystavan valinnalla pyritään varmistamaan virtuaalimallia käyttäen, että: 1. Laite toimii, esim: Pyörii tai liikkuu muuten (hammaspyörät, hihnavälitys, liukumekanismit) Voidaan säätää (hihnankireys tms.) Osat on tuettu oikein (laakereiden ulko- ja sisäkehä) 2. Koneenosat sopivat paikoilleen runkoon ja keskenään 3. Koneenosat voidaan asentaa ilmoitetussa järjestyksessä ja työkaluille tai robotille on tarpeeksi tilaa

47

48 Osaluetteloiden käyttötarkoitukset: 1. Tarvittavien materiaalien (aihioiden) tilaukseen 2. Tarvittavien standardikoneenosien tilaukseen 3. Kokoonpanojen ja yksittäisosien valmistuksen työnsuunnitteluun (esim. kokoonpanojärjestys) 4. Varastokirjanpitoon ja varastoluetteloiden laadintaan 5. Materiaaleja ja/tai osia koskevien erityisvaatimusten esittämiseen 6. Perustana yrityksessä esiintyvien nimikkeiden minimoimiselle, modulaaristen rakenneratkaisujen suunnittelulle sekä standardisoinnille

49 Osaluettelon täyttäminen: 1.Osat numeroidaan pääsääntöisesti laitteen kokoonpanojärjestyksessä osakokoonpanoittain 2. Riippuen käytettävästä PDM-järjestelmästä osat voidaan vaatia ryhmiteltäviksi tai eroteltaviksi jollakin sopivalla tavalla, esim: itse valmistettavat osat, joille tilataan aihio itse valmistettavat osat, joiden materiaalitiedot esitetään muissa dokumenteissa tilattavat standardiosat 3. Osaluettelon otsikkoalue täytetään kuten muidenkin suunnitteludokumenttien otsikkoalueet 4. Osaluettelon ulkoasussa voidaan soveltaa standardien mukaisia sarakeformaatteja

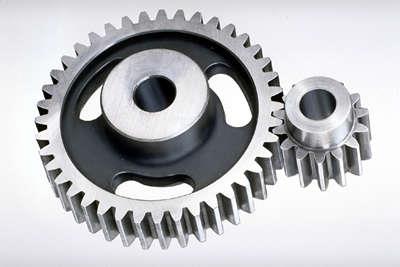

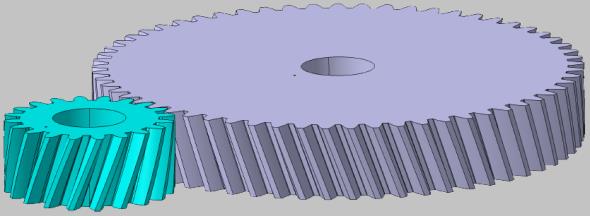

50 Osien nimien tulisi kuvata niiden toimintaa (pelkkä nimi esim. levy, putki tai tanko ei ole suositeltava). Osaluetteloon tulee merkitä riittävät standardin mukaiset tiedot, jotta voidaan olla varmoja oikean tuotteen tilaamisesta, mutta ylimääräisiä vaatimuksia ei pidä esittää. Osaluettelossa tulee viitata voimassa oleviin standardeihin ja materiaalinimikkeisiin.

51

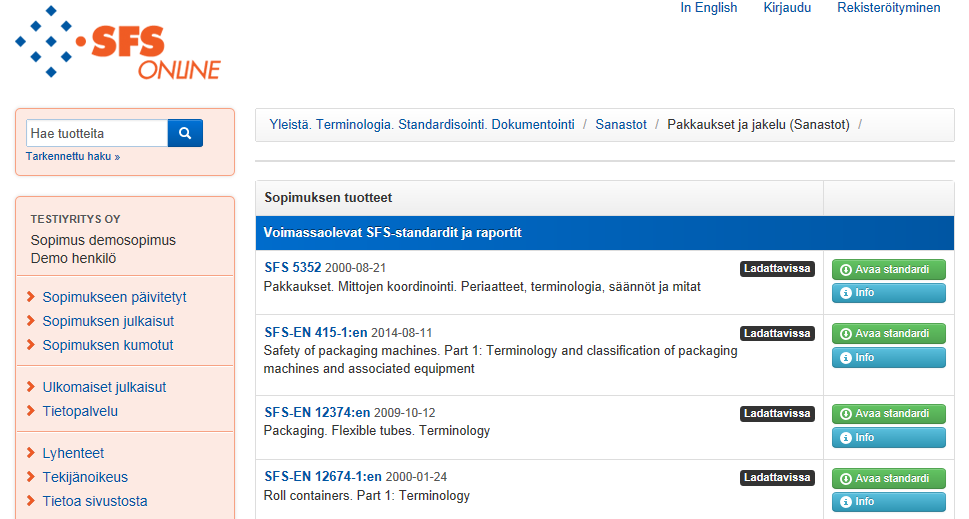

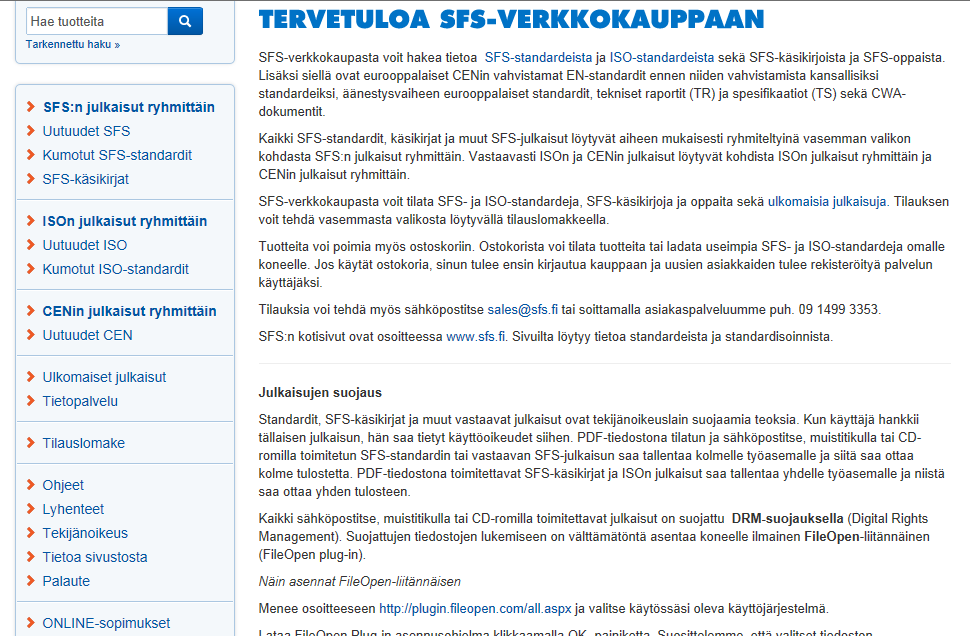

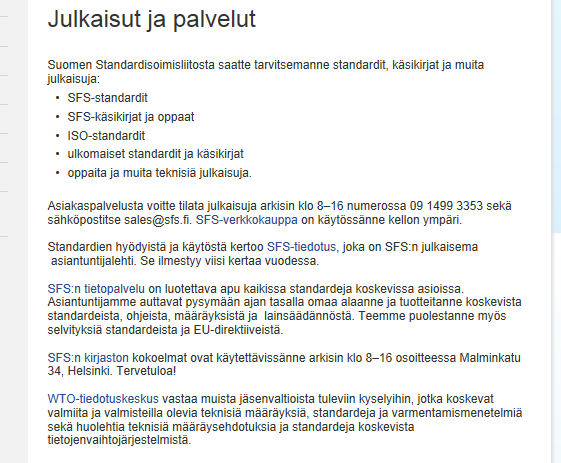

52 ISO 4016 DIN 580 Piir.nro DIN 472 SFS 2636 Tyyppinro (ISO) DIN 3760 (A) SFS 8002 Aihiokoko ja materiaali

53

54 Eräissä koneenosissa hankala geometria esitetään taulukkotietona valmistusdokumentin yhteydessä. Esimerkiksi hammaspyörät ja ketjupyörät

55 Moduuli m = d 1 /z 1 Välityssuhde i = z 2 /z 1

56

57

58

59 Alustava toimintaperiaate hammasvaihteelle Alustavat hammaspyörät Toolboxista Akseleiden alustava suunnittelu Akseleiden olakkeiden suunnittelu Laakerointien alustava suunnittelu ja laakereiden haku Toolboxista Liitostavat ja liityntämitat standardin perusteella hammaspyörille Osien keskinäinen sijoittelu alustavaan runkoon Rungon suunnittelu Kiinnitysosien alustava valinta ja suunnittelu Oikeat mate-käskyt osien liittämiseksi toisiinsa

60
