Erstantie 2, Villähde Ristikkoliitokset Puh. (03) , Fax (03)

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Erstantie 2, 15540 Villähde Ristikkoliitokset Puh. (03) 872 200, Fax (03) 872 2020 www.anstar.fi 2"

Transkriptio

1

2 2

3 3 SISÄLLYSLUETTELO Sivu 1 RISTIKKOLIITOKSEN TOIMINTATAPA RISTIKKOLIITOSTEN RAKENNE JA KÄYTTÖKOHTEET LIITOSTEN VALMISTUSOHJELMA LIITOSOSAN MATERIAALIT VALMISTUSMENETELMÄT JA TOLERANSSIT LIITOSOSIEN PINTAKÄSITTELY LIITOSOSIEN KÄYTTÖKOHTEET ADL-ristikkoliitos ADK-vinosauvaliitos ADE-vaakasauvaliitos RISTIKKOLIITOKSEN MITAT ADL-P1 pilariosan yksipuolinen ristikkoliitos ADL-P2 pilariosan kaksipuolinen ristikkoliitos ADL-liitoksen säätöosa ADK-vinosauvaliitos ADE-P vaakasauvaliitoksen pilariosa ADE-K vaakasauvaliitoksen kiinteä liitososa ADE-S vaakasauvaliitoksen säädettävä liitososa RISTIKKOLIITOKSEN VALMISTUSMERKINNÄT RISTIKKOLIITOKSEN KESTÄVYYDET JA MITOITUSPERUSTEET LIITOKSEN MITOITUSARVOT Liitoksen mitoitusnormi Liitoksen kestävyysarvot ADL-LIITOKSEN SUUNNITTELUOHJE ADK-LIITOKSEN SUUNNITTELUOHJE ADE-LIITOKSEN SUUNNITTELUOHJE RISTIKKOLIITOSTEN KÄYTTÖ KÄYTÖN RAJOITUKSET LIITOKSEN SIJOITTAMINEN Liitoksen betonille asettamat vaatimukset Sallitut reuna- ja keskiöetäisyydet Liitoksen vaatima lisäraudoitus Kestävyysarvot korjaaminen PALOSUOJAUS LIITOKSEN SIJOITTAMINEN JA MERKINTÄ PIIRUSTUKSIIN RISTIKKOLIITOKSEN ASENNUS LIITOKSEN VALMISTELU ASENNUSKUNTOON ADL-LIITOKSEN ASENTAMINEN ADL-liitoksen asentaminen pilarimuottiin ADL-liitoksen asentaminen työmaalla ADL-liitoksen asennustoleranssit ADE-LIITOKSEN ASENTAMINEN ADE-liitoksen asentaminen pilarimuottiin ADE-vaakasauvaliitoksen asentaminen työmaalla ADE-liitoksen asennustoleranssit ADK-LIITOKSEN ASENTAMINEN ADK-liitoksen asentaminen pilarimuottiin ADK-liitoksen asentaminen työmaalla ADK-liitoksen asennustoleranssit TOIMENPITEET ASENNUSTOLERANSSIEN YLITYKSESSÄ RUUVIEN KIRISTYSMOMENTIT TURVALLISUUSTOIMENPITEET LAADUNVALVONTA TEHDASVALMISTUKSEN LAADUNVALVONTA TYÖMAALLA SUORITETTAVA LAADUNVALVONTA ASENNUKSEN VALVONTAOHJE ADL-, ADK- JA ADE-LIITOKSEN VALVONTAOHJE Revisio D Käyttöselostepäivitys. Ristikkoliitos on suunniteltu Eudocoden mukaan

4 4 1 RISTIKKOLIITOKSEN TOIMINTATAPA Ristikkoliitokset ADE, ADL ja ADK on suunniteltu betonielementtirungon jäykistystä varten. Liitoksia käytetään betonielementtipilarin ja teräsrakenteisen jäykistysristikon ja -sauvan välisissä liitoksissa. Ristikkoliitokset muodostuvat teräsosista, jotka valetaan elementtipilariin sekä näihin pilariosiin valun jälkeen kiinnitettävistä liitososista. Teräsrakenteinen jäykistysristikko tai vaakasauva kiinnitetään runkoa asennettaessa pulttiliitoksen avulla pilarissa olevaan liitososaan. Liitokset sallivat betonielementtirungon normaalit valmistus- ja asennustoleranssit. Liitos on heti asennuksen jälkeen valmis; hitsausta ja paikkamaalausta ei tarvita. Teräsrakenteisia ristikoita ja vaakasauvoja käytetään jäykistämään betonielementtirunkoja. Nämä rakenteet on tyypillisesti tehty aina hitsaamalla ristikko pilarissa olevaan kiinnityslevyyn. Hitsaus on vaikea tehtävä korkealla ja usein myös kylmässä ja sateessa. Lisäksi näiden ristikoiden asennus on rungon asennuksen kriittisellä polulla, joten hitsaus hidastaa rungon asennusta ja sitoo aina hitsauksen ajaksi nosturin, nostolava-auton ja hitsarin. Esivalmisteista liitosta käytettäessä hyödynnetään pulttiliitoksen nopea asennettavuus sekä paikkamaalausta ei tarvita. 2 RISTIKKOLIITOSTEN RAKENNE JA KÄYTTÖKOHTEET 2.1 Liitosten valmistusohjelma Ristikkoliitosta valmistetaan kahta eri tyyppiä sekä kahdeksan eri kokoluokkaa nimettynä liitoksen vetokestävyyden mukaan: ADL250 ADL350 ADL500 ADK300 ADK500 ADK700 ADK900 ADK1100 Vaakasauvaliitosta valmistetaan neljää eri kokoa nimettynä liitospulttien kierteen mukaan: ADE20 ADE24 ADE30 ADE Liitososan materiaalit Liitososat valmistetaan seuraavista materiaaleista: - Levyt, ja putket SFS-EN S355J2+N - Harjatangot SFS 1215 A500HW - Kierretanko DIN Zn - Ruuvit DIN kuumasinkitty - Mutterit DIN 934 m8 kumasinkitty - Aluslevyt DIN 7989 HV 100 Zn - Jatkosmuhvit: Imatra Steel MoC 210M, Teräslaji 25CrMo 4 SFS-EN R e min = 600 N/mm 2 d 40 mm, R m = N/mm 2 R e min = 450 N/mm 2 d > 40 mm, R m = N/mm Valmistusmenetelmät ja toleranssit Liitososissa tarvittavat metalliosat valmistetaan seuraavasti: - Harjatangon kierre perustuu raudoitusjatkoksen ARJ valmistusmenetelmään. - Putket katkaistaan sahaamalla ja pää sorvataan pyöreäksi - Levyt polttoleikkaus t<20 mm, mekaaninen leikkaus t 20 mm. - Valmistus tapahtuu EN :2008 mukaisesti.

5 5 Liitoksen metalliosien valmistustoleranssit ovat seuraavat: - Liitosmuhvin pituus ± 2 mm - Muhvin kierteen tarkkuus SFS 2003 tarkkuus 6g - Harjatangon pituus ± 10 mm - Harjatangon kierteen pituus ± 5 mm - Harjatangon kierteen tarkkuus SFS 2003 tarkkuus 6g - Liitoslevyt ± 2 mm - Pilariosan kokonaismitta teoreettinen -4 mm ± 2 mm - Ruuviosien sijainti ± 1 mm 2.4 Liitososien pintakäsittely Ristikkoliitososat toimitetaan valmiiksi pintakäsiteltyinä, jolloin tilauksessa tarvitaan käsittelyyhdistelmän lisäksi myös valmiin pinnan värisävy. Betonista näkyviin jäävät liitososat toimitetaan vakiona seuraavilla pintakäsittelyillä: - Maaliyhdistelmä No. A1.01 ( SFS-EN-ISO /A1.01 A100) - Maaliyhdistelmä No. A1,08 ( SFS-EN-ISO /A1.01 E180) - Kuumasinkitys 115 m SFS-EN-ISO 1461 luokka B mukaisesti. (Ks. kohta 5.1) 2.5 Liitososien käyttökohteet ADL-ristikkoliitos ADL-ristikkoliitosta käytetään betonielementtipilareiden väliin kiinnitettävän jäykistysristikon liitoksessa. Ristikon paarteet ja diagonaalit muodostuvat teräsrakenteista ja paarteet sijaitsevat vaakatasossa kohtisuorassa pilarin pintaa vasten. ADL-liitoksen käytön edellytys on, että liitosta kuormittaa vain ristikkorakenteesta tulevat normaali- ja leikkausvoimat. Liitosta ei voi käyttää kehärakenteen palkkien jäykissä nurkkaliitoksissa, joissa liitosta kuormittaa kehärakenteen taivutusmomentti. ADL-liitos soveltuu myös suoran vaakasauvan liitokseen vaihtoehtona ADE-liitokselle. ADLliitosta on käytettävä vaakasauvan päässä silloin, kun jäykistysristikko jatkuu seuraavassa pilarivälissä vaakasauvarakenteena. Tällöin vaakasauvan toisessa päässä on ADL-liitos ja toisessa päässä voidaan siirtyä käyttämään ADE-liitosta. ADL-liitoksessa on tarvittavat säätövarat rungon asennusja valmistustoleransseja varten. Kuvassa 1 on esitetty periaatekuva rungon jäykistysrakenteista ja eri liitostyyppien käyttökohteista. Kuvassa 2 on esitetty ADL-liitoksen rakenne ja käyttöperiaate ADK-vinosauvaliitos ADK-vinosauvaliitosta käytetään kahden betonielementtipilarin välissä sijaitsevassa vinoista sauvoista muodostetussa jäykistysristikossa. Rakenteessa betonielementtipilarit toimivat ristikon paarteina ja teräksiset vinosauvat toimivat ristikon diagonaaleina. Diagonaalisauvat kiinnittyvät ADKliitoksen avulla betonipilariin. ADK-liitos muodostaa vinolle sauvalle ruuviliitoksen pilarin pintaan. Liitoksen säätö pitää tehdä vinosauvaan kappaleessa 4.3 esitetyllä periaatteella. ADK-liitos muodostaa vinosauvalle nivelliitoksen pilariin ja liitosta ei ole suunniteltu momenttikuormituksia varten. Kuvassa 3 on esitetty ADK-liitoksen rakenne ja käyttöperiaate ADE-vaakasauvaliitos ADE-liitosta käytetään betonielementtirungon jäykistyksessä vaakasauvojen liitoksissa niissä tapauksissa, joissa liitosta kuormittaa vain sauvan suuntainen normaalivoima ja sauva liittyvät kohtisuoraan pilarin pintaan. ADE-liitosta ei voi käyttää kehärakenteen jäykässä nurkkaliitoksessa, jossa liitosta kuormittaa taivutusmomentti. ADE-liitos muodostaa sauvalle nivelliitoksen pilarin pinnassa. ADE-liitoksessa on tarvittava säätövara rungon valmistus- ja asennustoleransseja varten. Kuvassa 4 on esitetty ADE-liitoksen rakenne ja käyttöperiaatteet.

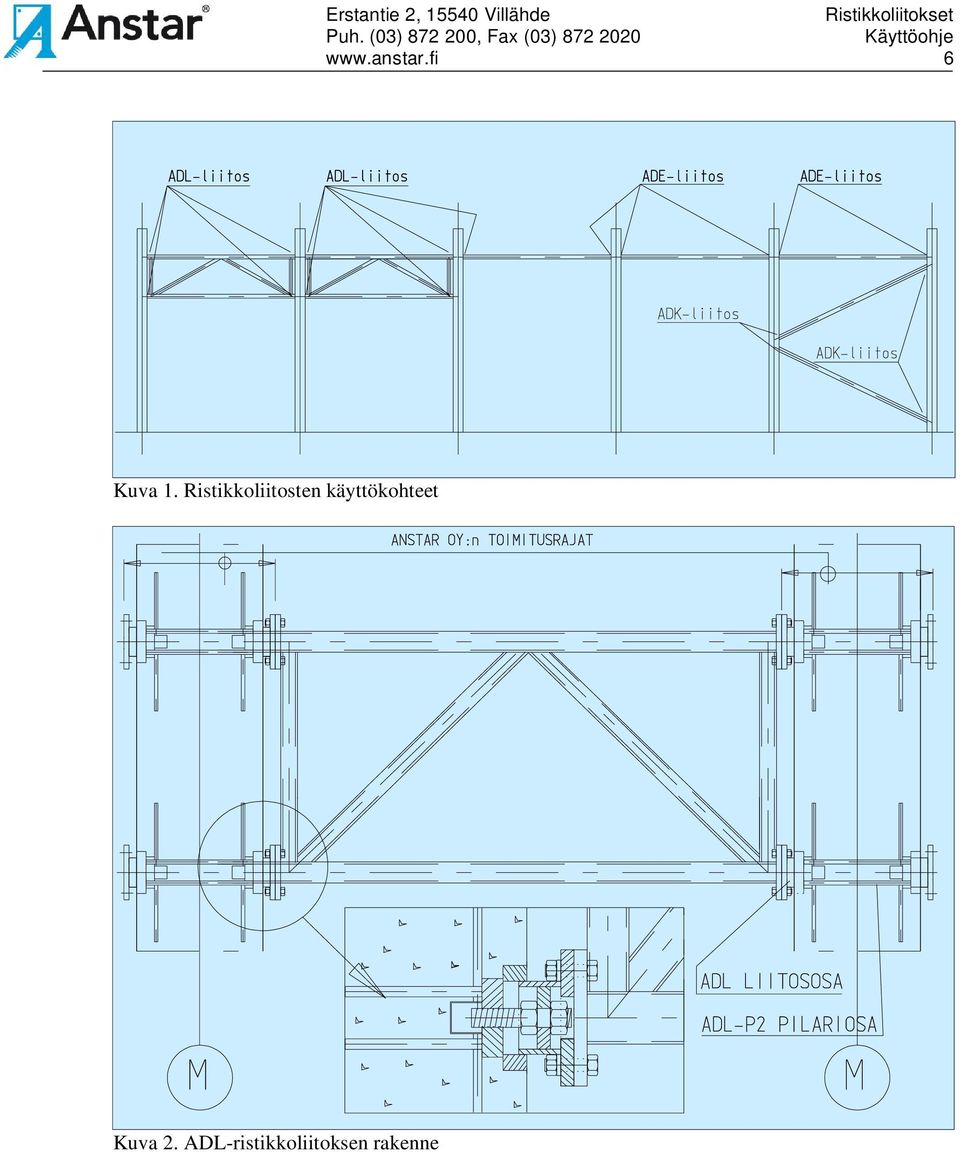

6 6 Kuva 1. Ristikkoliitosten käyttökohteet Kuva 2. ADL-ristikkoliitoksen rakenne

7 7 Kuva 3. ADK-vinosauvaliitoksen rakenne Kuva 4. ADE-vaakasauvaliitoksen rakenne

8 2.6 Ristikkoliitoksen mitat ADL-P1 pilariosan yksipuolinen ristikkoliitos Erstantie 2, Villähde Ristikkoliitokset 8 ADL-P1 on ristikkoliitoksen pilariosa. Osaa käytetään silloin, kun ristikko ei jatku pilarin toiselle puolelle. Näissäkin tapauksissa voidaan vaihtoehtoisesti käyttää vakioliitosta ADL-P2, joista jätetään vain pilarin toiselta puolelta liitoskappale asentamatta. ADL-P1 liitos asennetaan elementtimuottiin. Kuva 5. ADL-P1 pilariosan rakenne Taulukko 1. ADL-P1 pilariosan mitat Tyyppi L H B T M Ø1 Ø2 P1 mm mm mm mm mm mm kg ADL250P ,5 ADL350P ,3 ADL500P ,4 Merkinnät: L = Liitososan pituus H = Liitososan korkeus B = Päätylevyn mitat T = Päätylevyn paksuus M = Kierteen koko Ø1 = Harjatangon halkaisija Ø2 = Liitososan putken halkaisija P1 = Osan paino

9 2.6.2 ADL-P2 pilariosan kaksipuolinen ristikkoliitos Erstantie 2, Villähde Ristikkoliitokset 9 ADL-P2 on jäykistysristikkoliitoksen pilariosa. Liitosta käytetään silloin, kun ristikko jatkuu pilarin toiselle puolelle joko ristikkona tai vaakasauvana. Liitosta voidaan käyttää myös vaakasuuntaisen jäykistyssauvan liitoksessa pilariin ADE-liitoksen asemesta. Mitta L (=pilarin leveys) on mainittava tilattaessa. Kuva 6. ADL-P2 pilariosan rakenne Taulukko 2. ADL-P2 pilariosan mitat Tyyppi H B T M Ø1 Ø2 P1 mm mm mm mm mm kg ADL250P2-L ,2 ADL350P2-L ADL500P2-L ,0 Merkinnät: L = Liitososan pituus = pilarin leveys (tilauksen mukaan) H = Liitososan korkeus B = Päätylevyn mitat T = Päätylevyn paksuus M = Kierteen koko Ø1 = Harjatangon halkaisija Ø2 = Liitososan putken halkaisija P1 = Osan paino L = 580 mm

10 2.6.3 ADL-liitoksen säätöosa Erstantie 2, Villähde Ristikkoliitokset 10 ADL-liitoksen säätöosa kiinnitetään pilarin valun jälkeen pilariosaan ADL-P1 tai ADL-P2. Teräsristikko kiinnitetään tähän ADL-liitososaan ruuviliitoksella. ADL-liitososa toimitetaan aina pilariosan mukana siihen valmiiksi asennettuna ja sovitettuna. Ristikon päätylevyn mitat tehdään liitososan päätylevyn mittojen mukaan siten, että ristikon päätylevyssä soikeat reiät sijoitetaan vaakasuoraan. Taulukossa 12 on esitetty eri päätylaipoille sopiva neliöputki. Kuva 7. ADL-liitoksen säätöosan rakenne Taulukko 3. ADL-liitoksen säätöosan vakiomitat. Tyyppi B D T R1 R2 M Ø2 P1 mm mm mm mm mm mm mm kg ADL ,2 ADL ,5 ADL ,4 ADL ,6 ADL ,8 ADL ,7 ADL ,7 Merkinnät: B = Päätylaipan korkeus ja leveys D = Ruuvinreikien mitat T = Päätylaipan paksuus R1 = Ruuvinreiän leveys R2 = Ruuvinreiän pituus M = Kierteen koko Ø2 = Liitosputken halkaisija P1 = Osan paino

11 2.6.4 ADK-vinosauvaliitos Erstantie 2, Villähde Ristikkoliitokset 11 ADK-vinosauvaliitosta käytetään liitettäessä vinoja diagonaalisauvoja betonipilarin pintaan. Liitos on suunniteltu vinosauvan liitokseen, jossa sauva liittyy 0-60 asteen kulmassa pilariin. ADKliitososa asennetaan pilarimuottiin ennen pilarin valua. Rungon toimitukseen kuuluva vinosauva kiinnitetään asennustyömaalla ruuveilla ADK-liitokseen. Liitoksen säätövara pitää suunnitella ristikon vinosauvaan. ADK-liitoksen numerotunnus kuvaa vinosauvan maksimi laskentanormaalivoimaa, jonka mukaan käytettävä liitoskoko valitaan. Kuva 8. ADK-vinosauvaliitoksen rakenne Taulukko 4. ADK-vinosauvaliitoksen vakiomitat. Tyyppi H B L H1 E1 E2 L1 L2 M E P1 mm mm mm mm mm mm mm mm mm kg ADK ,0 ADK ,6 ADK ,0 ADK ,8 ADK ,5 Merkinnät: H = Päätylevyn korkeus B = Päätylevyn leveys L = Liitoksen syvyys H1 = Leikkausvaarnan syvyys E1 = Ruuvin reunaetäisyys vaakasuuntaan E2 = Ruuvin reunaetäisyys pystysuuntaan L1 = Ruuviväli vaakasuoraan L2 = Ruuviväli pystysuoraan M = Ruuvikierteen koko E = Ruuvikierteen syvyys P1 = Osan paino

12 2.6.5 ADE-P vaakasauvaliitoksen pilariosa Erstantie 2, Villähde Ristikkoliitokset 12 ADE-P pilarisosaa käytetään vaakasauvaliitoksen pilariin valettavana osana. ADE-P pilariosan pituus valmistetaan tilauksen mukaan. Pilarin valun jälkeen kiinteä tai säädettävä ADE-liitososa kiinnitetään pilariosaan ruuviliitoksella. Vaakasauva kiinnitetään ADE-liitososaan yksiruuviliitoksella. Mitta L (=pilarin leveys) on mainittava tilattaessa. Kuva 9. ADE-P vaakasauvaliitoksen pilariosan rakenne Taulukko 5. ADE-P vaakasauvaliitoksen pilariosan vakiomitat. Tyyppi B D T M E Ø1 P1 mm mm mm mm mm kg ADE20P-L ,3 ADE24P-L ,7 ADE30P-L ,7 ADE36P-L ,5 Merkinnät: L = Osan kokonaispituus = pilarin leveys B = Päätylevyn mitat D = Kierrereikien mitat T = Päätylevyn paksuus M = Ruuvikierteen koko E = Ruuvikierteen syvyys Ø1 = Harjatangon halkaisija P1 = Osan paino (580 mm leveässä pilarissa)

13 2.6.6 ADE-K vaakasauvaliitoksen kiinteä liitososa Erstantie 2, Villähde Ristikkoliitokset 13 ADE-K kiinteää liitososaa käytetään vaakasauvaliitoksen kiinteässä liitospäässä. ADE-K liitososa kiinnitetään valun jälkeen pilariosaan. Vaakasauva kiinnitetään tähän liitososaan ruuviliitoksella. Liitososaan sopivat putkiprofiilit on esitetty taulukossa 14. ADE-K liitososan mukana toimitetaan kiinnitysruuvit sekä pilariin että liitoslevyyn. Liittyvän vaakasauvan päästä on esitetty liityntämitat ADE-liitokseen. Kuva 10. ADE-K vaakasauvaliitoksen kiinteän liitososan rakenne Taulukko 6. ADE-K vaakasauvaliitoksen kiinteän liitososan vakiomitat. Tyyppi B1 B2 D H1 H2 T1 T2 Ø L1 P1 mm mm mm mm mm mm mm mm mm kg ADE20K ,8 ADE24K ,9 ADE30K ,2 ADE36K ,2 Merkinnät: B1 = Päätylevyn mitat B2 = Liitoslevyn leveys D = Ruuvien sijoitusmitat H1 = Ruuvinreiän etäisyys päätylevystä H2 = Liitoslevyn pituus T1 = Liitoslevyn paksuus T2 = Päätylevyn paksuus Ø = Liitoslevyn ruuvinreiän halkaisija L1 = Liitosmitta pilarin pintaan (kiinteä liitos) P1 = Osan paino

14 2.6.7 ADE-S vaakasauvaliitoksen säädettävä liitososa Erstantie 2, Villähde Ristikkoliitokset 14 ADL-S säädettävää liitososaa käytetään vaakasauvaliitoksen säätöliitospäässä. ADE-S liitososa kiinnitetään valun jälkeen pilariosaan. Vaakasauva kiinnitetään tähän liitososaan ruuviliitoksella. Liitososaan sopivat putkiprofiilit on esitetty taulukossa 14. ADE-S liitososan mukana toimitetaan kiinnitysruuvit sekä pilariin että liitoslevyyn. Liittyvän vaakasauvan päästä on esitetty liityntämitat ADE-liitokseen. Kuva 11. ADE-S vaakasauvaliitoksen säädettävän liitososan rakenne Taulukko 7. ADE-S vaakasauvaliitoksen säädettävän liitososan vakiomitat. Tyyppi B1 B2 H1 H2 T1 T2 Ø L2 S P1 mm mm mm mm mm mm mm mm mm kg ADE20S ,0 ADE24S ,3 ADE30S ,2 ADE36S ,0 Merkinnät: B1 = Päätylevyn mitat B2 = Liitoslevyn leveys H2 = Liitoslevyn pituus H1 = Ruuvinreiän etäisyys päätylevystä T1 = Liitoslevyn paksuus T2 = Päätylevyn paksuus Ø = Liitoslevyn ruuvinreiän halkaisija L2 = Liitosmitta pilarin pintaa (säätöliitos) S = Säätömitta P1 = Osan paino

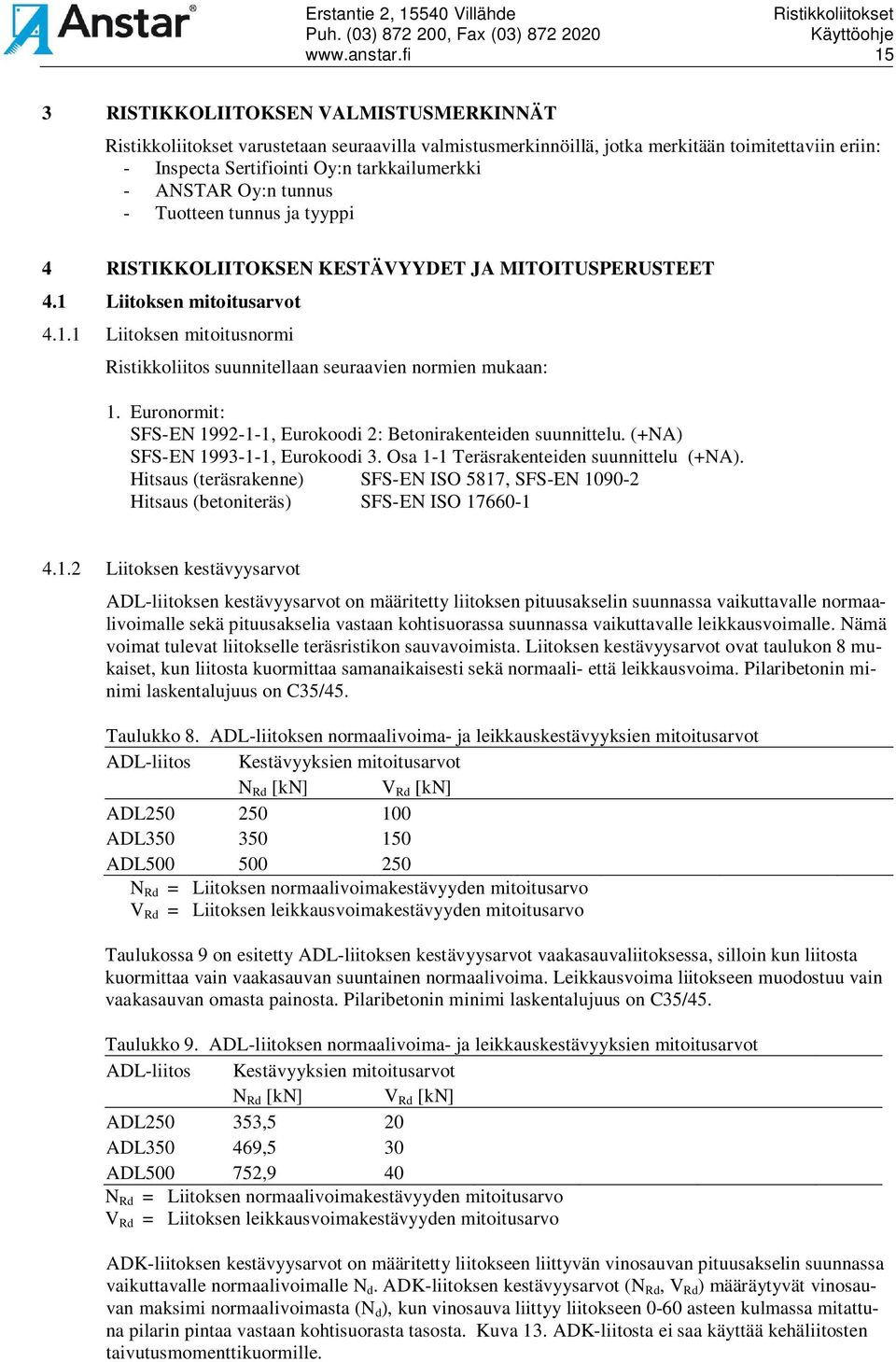

15 RISTIKKOLIITOKSEN VALMISTUSMERKINNÄT Ristikkoliitokset varustetaan seuraavilla valmistusmerkinnöillä, jotka merkitään toimitettaviin eriin: - Inspecta Sertifiointi Oy:n tarkkailumerkki - ANSTAR Oy:n tunnus - Tuotteen tunnus ja tyyppi 4 RISTIKKOLIITOKSEN KESTÄVYYDET JA MITOITUSPERUSTEET 4.1 Liitoksen mitoitusarvot Liitoksen mitoitusnormi Ristikkoliitos suunnitellaan seuraavien normien mukaan: 1. Euronormit: SFS-EN , Eurokoodi 2: Betonirakenteiden suunnittelu. (+NA) SFS-EN , Eurokoodi 3. Osa 1-1 Teräsrakenteiden suunnittelu (+NA). Hitsaus (teräsrakenne) SFS-EN ISO 5817, SFS-EN Hitsaus (betoniteräs) SFS-EN ISO Liitoksen kestävyysarvot ADL-liitoksen kestävyysarvot on määritetty liitoksen pituusakselin suunnassa vaikuttavalle normaalivoimalle sekä pituusakselia vastaan kohtisuorassa suunnassa vaikuttavalle leikkausvoimalle. Nämä voimat tulevat liitokselle teräsristikon sauvavoimista. Liitoksen kestävyysarvot ovat taulukon 8 mukaiset, kun liitosta kuormittaa samanaikaisesti sekä normaali- että leikkausvoima. Pilaribetonin minimi laskentalujuus on C35/45. Taulukko 8. ADL-liitoksen normaalivoima- ja leikkauskestävyyksien mitoitusarvot ADL-liitos Kestävyyksien mitoitusarvot N Rd [kn] V Rd [kn] ADL ADL ADL N Rd = Liitoksen normaalivoimakestävyyden mitoitusarvo V Rd = Liitoksen leikkausvoimakestävyyden mitoitusarvo Taulukossa 9 on esitetty ADL-liitoksen kestävyysarvot vaakasauvaliitoksessa, silloin kun liitosta kuormittaa vain vaakasauvan suuntainen normaalivoima. Leikkausvoima liitokseen muodostuu vain vaakasauvan omasta painosta. Pilaribetonin minimi laskentalujuus on C35/45. Taulukko 9. ADL-liitoksen normaalivoima- ja leikkauskestävyyksien mitoitusarvot ADL-liitos Kestävyyksien mitoitusarvot N Rd [kn] V Rd [kn] ADL ,5 20 ADL ,5 30 ADL ,9 40 N Rd = Liitoksen normaalivoimakestävyyden mitoitusarvo V Rd = Liitoksen leikkausvoimakestävyyden mitoitusarvo ADK-liitoksen kestävyysarvot on määritetty liitokseen liittyvän vinosauvan pituusakselin suunnassa vaikuttavalle normaalivoimalle N d. ADK-liitoksen kestävyysarvot (N Rd, V Rd ) määräytyvät vinosauvan maksimi normaalivoimasta (N d ), kun vinosauva liittyy liitokseen 0-60 asteen kulmassa mitattuna pilarin pintaa vastaan kohtisuorasta tasosta. Kuva 13. ADK-liitosta ei saa käyttää kehäliitosten taivutusmomenttikuormille.

16 16 Liitoksen kestävyysarvot ovat taulukon 10 mukaiset, kun liitosta kuormittaa vain vinosauvan normaalivoima ja sauvan omapaino. Pilaribetonin minimi laskentalujuus on C35/45. Liitoksen kestävyysarvot (N Rd,V Rd ) kulmien = 0 o -60 o välisellä alueella saadaan laskemalla vinosauvan maksimi normaalivoimasta N d sauvan vaakatasosta poikkeavan kulman mukaan. Taulukko 10. ADK-liitoksen normaalivoima- ja leikkauskestävyyksien mitoitusarvot ADK-liitos Vinosauvan maksimi normaalivoima = 0-60 Liitoksen kestävyys kulmalla =60 Liitoksen kestävyys kulmalla =0 N d [kn] N Rd 60 [kn] V Rd 60 [kn] N Rd 0 [kn] V Rd 0 [kn] ADK ADK ADK ADK ADK N d = Vinosauvan laskennallinen maksimi normaalivoima 0 60 asteen kulmalla N Rd 60 = Liitoksen normaalivoimakestävyyden mitoitusarvo kulmalla = 60 V Rd 60 = Liitoksen leikkauskestävyyden mitoitusarvo kulmalla = 60 N Rd 0 = Liitoksen normaalivoimakestävyyden mitoitusarvo kulmalla = 0 V Rd 0 = Liitoksen leikkauskestävyyden mitoitusarvo kulmalla = 0 Taulukossa 11 on esitetty ADE-liitoksen kestävyysarvot vaakasauvaliitoksessa, silloin kun liitosta kuormittaa vain sauvan suuntainen normaalivoima. Liitoksen leikkausvoima muodostuu vain vaakasauvan omasta painosta. Taulukko 11. ADE-liitoksen normaalivoima- ja leikkauskestävyyksien mitoitusarvot ADE-liitos Kestävyyksien mitoitusarvot N Rd [kn] V Rd [kn] ADE ADE ADE ADE N Rd = Liitoksen normaalivoimakestävyyden mitoitusarvo V Rd = Liitoksen leikkausvoimakestävyyden mitoitusarvo

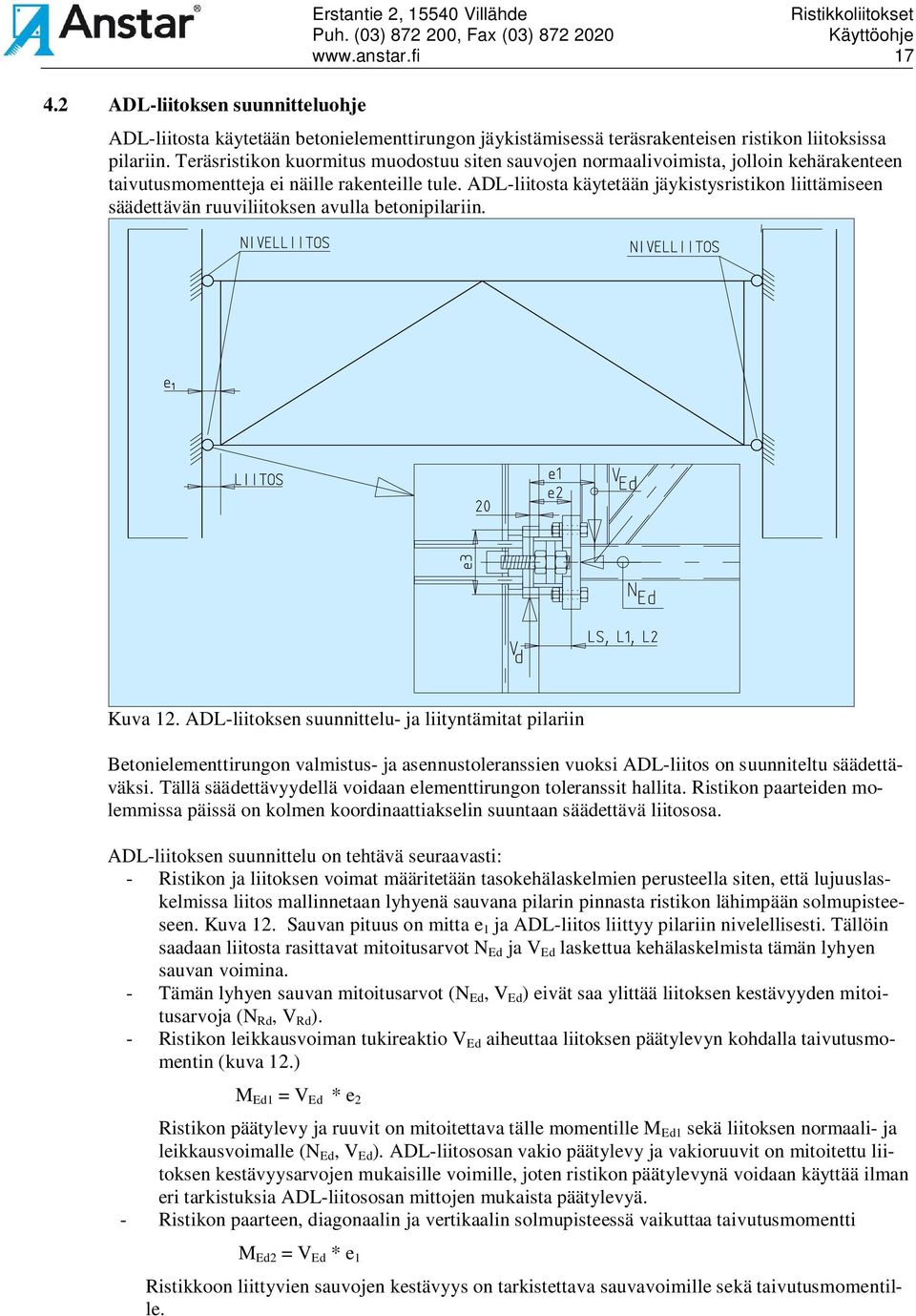

17 4.2 ADL-liitoksen suunnitteluohje Erstantie 2, Villähde Ristikkoliitokset 17 ADL-liitosta käytetään betonielementtirungon jäykistämisessä teräsrakenteisen ristikon liitoksissa pilariin. Teräsristikon kuormitus muodostuu siten sauvojen normaalivoimista, jolloin kehärakenteen taivutusmomentteja ei näille rakenteille tule. ADL-liitosta käytetään jäykistysristikon liittämiseen säädettävän ruuviliitoksen avulla betonipilariin. Kuva 12. ADL-liitoksen suunnittelu- ja liityntämitat pilariin Betonielementtirungon valmistus- ja asennustoleranssien vuoksi ADL-liitos on suunniteltu säädettäväksi. Tällä säädettävyydellä voidaan elementtirungon toleranssit hallita. Ristikon paarteiden molemmissa päissä on kolmen koordinaattiakselin suuntaan säädettävä liitososa. ADL-liitoksen suunnittelu on tehtävä seuraavasti: - Ristikon ja liitoksen voimat määritetään tasokehälaskelmien perusteella siten, että lujuuslaskelmissa liitos mallinnetaan lyhyenä sauvana pilarin pinnasta ristikon lähimpään solmupisteeseen. Kuva 12. Sauvan pituus on mitta e 1 ja ADL-liitos liittyy pilariin nivelellisesti. Tällöin saadaan liitosta rasittavat mitoitusarvot N Ed ja V Ed laskettua kehälaskelmista tämän lyhyen sauvan voimina. - Tämän lyhyen sauvan mitoitusarvot (N Ed, V Ed ) eivät saa ylittää liitoksen kestävyyden mitoitusarvoja (N Rd, V Rd ). - Ristikon leikkausvoiman tukireaktio V Ed aiheuttaa liitoksen päätylevyn kohdalla taivutusmomentin (kuva 12.) M Ed1 = V Ed * e 2 Ristikon päätylevy ja ruuvit on mitoitettava tälle momentille M Ed1 sekä liitoksen normaali- ja leikkausvoimalle (N Ed, V Ed ). ADL-liitososan vakio päätylevy ja vakioruuvit on mitoitettu liitoksen kestävyysarvojen mukaisille voimille, joten ristikon päätylevynä voidaan käyttää ilman eri tarkistuksia ADL-liitososan mittojen mukaista päätylevyä. - Ristikon paarteen, diagonaalin ja vertikaalin solmupisteessä vaikuttaa taivutusmomentti M Ed2 = V Ed * e 1 Ristikkoon liittyvien sauvojen kestävyys on tarkistettava sauvavoimille sekä taivutusmomentille.

18 18 Taulukko 12. ADL-liitoksen suunnitteludimensiot ADL-liitos Neliöputki B1 D LS LS min LS max M H*B mm mm mm mm mm ADL250-1 P100* M20*70 ADL250-2 P120* M20*70 ADL350-1 P120* M24*85 ADL350-2 P100* M24*85 ADL350-3 P150* M24*85 ADL500-1 P150* M30*110 ADL500-2 P180* M30*110 Merkinnät: H = Ristikon paarreputken korkeus B = Ristikon paarreputken leveys B1 = Päätylevyn leveys ja korkeus D = Ruuvinreikien mitat LS = Ristikon päätylevyn ulkopinnan suunnittelumitta pilarin pinnasta LS min = Päätylevyn minimi etäisyys pilarin pinnasta (toleranssi -15 mm) LS max = Päätylevyn maksimi etäisyys pilarin pinnasta (toleranssi +15 mm) M = Liitoslevyn kiinnitysruuvi DIN DIN 7989 aluslevy - Ristikon liitosten leikkauskestävyyttä pilariin voidaan nostaa liittämällä päällekkäin olevat ADL-liitokset toisiinsa pystysauvalla, joka jakaa ristikon diagonaalivoimasta tulevan leikkausvoiman kahdelle ADL-liitokselle. - Valitaan taulukosta 12 ristikon paarreputken mukaan sopiva päätylevy ADL-liitokseen, joka täyttää kestävyysvaatimukset sekä suunnitellaan ristikko liityntämitan LS mukaan. ADL-liitos sallii ±15 mm säädön/liitos, joten pilarivälin maksimi etäisyyden säätövara on ±30 mm. 4.3 ADK-liitoksen suunnitteluohje ADK-liitosta käytetään betonielementtirungon jäykistämisessä pilarivälissä sijaitsevan ristikon vinosauvojen liitoksissa. Runkoa jäykistävät ristikot siirtävät rakennuksen tuulikuormat terässauvojen ja betonipilareiden avulla perustuksille. ADK-liitokselle tuleva kuormitus muodostuu siten vinosauvan normaalivoimasta, jolloin kehärakenteen taivutusmomentteja ei näille sauvoille tule. Asentaminen työmaalla tapahtuu säädettävällä ruuviliitoksella. Taulukko 13. ADK-liitoksen suunnitteludimensiot ADK-liitos Neliöputki B1 H1 M E H*B mm mm mm mm mm ADK300 P150* M24 27 ADK500 P180* M24 27 ADK700 P200* M24 27 ADK900 P250* M30 32 ADK1100 P300* M30 32 Merkinnät: H = Vinosauvan putken korkeus B = Vinosauvan putken leveys B1 = Päätylevyn leveys H1 = Päätylevyn korkeus M = Liitosruuvin DIN 931 määrä ja koko, aluslevy DIN 7989 E = Kierrereiän syvyys päätylevyn pinnasta Betonielementtirungon valmistus- ja asennustoleranssien vuoksi on vinosauvaan suunniteltava säädettävä liitososa, joilla sauvan pituutta voidaan säätää. Vinosauvan toiseen päähän on tehtävä sauvan pituussuunnassa säädettävä liitos, jolla asennustoleranssit hallitaan. Säätöosa kuuluu runkotoimitukseen, tässä annetaan vain liitoksen suunnitteluperiaate.

19 19 ADK-liitoksen suunnittelu on tehtävä seuraavasti: - Betonipilarin ja vinosauvojen voimat määritetään tasokehälaskelmien perusteella. Vinosauva liittyy pilariin nivelellisesti. Vinosauvan kulma vaakatason suhteen pitää olla 0 o - 60 o rajoissa. Yli 60 o kulmalla pitää käytettävä liitostyyppi valita siten, että liitoksen normaali- ja leikkausvoimakestävyyksien mitoitusarvoja N Rd60 ja V Rd60 ei ylitetä. - ADK-liitostyyppi valitaan vinosauvan maksimi laskentanormaalivoiman N Ed mukaan. - Pilariin suunnitellaan lisäraudoitus vinosauvan normaalivoiman vaakakomponentille. - Vinosauvan pään liitos suunnitellaan seuraavasti: - Vinosauvan keskilinja kohdistetaan ADK-liitososan keskipisteeseen. - Sauvan päätylevy ja sen jäykkyys suunnitellaan siten, että kaikkia liitosruuveja käytetään sauvavoiman siirtämiseen pilariin. - Liitoksessa kuormitetaan kaikkia ruuveja yhtä suurella voimalla. - Liitosruuvin pituus L on valittava EHDOTTOMASTI seuraavasti: L = E + T + A tol. +0, -5 mm jossa E = taulukon 13 kierteen syvyysmitta T = Sauvan päätylevyn paksuus. A = ruuvin kannan alle sijoitettavan aluslevyn paksuus. A=8 mm DIN ADK-liitososan päätylevyyn ei saa kiinnittää hitsaamalla mitään. Liitoksen kestävyysarvot eivät ole voimassa hitsauskiinnitykselle. - Vinosauvan päätylevyn ruuvinreiät kannattaa tehdä vaakasuuntaan soikeiksi. Kuva 13. ADK-liitoksen suunnitteluohje 4.4 ADE-liitoksen suunnitteluohje ADE-liitosta käytetään betonielementtirungon jäykistämisessä teräsrakenteisen vaakasauvan liitoksissa. Runkoa jäykistävät vaakasauvat siirtävät normaalisti rungon tuulikuormat joko jäykistysristikoille tai betonirakenteisille kuiluille ja seinille. Vaakasauvojen kuormitus on vain normaalivoimaa. Leikkausvoimaa liitokseen tulee vain sauvan omasta painosta. Betonielementtirungon valmistus- ja asennustoleranssien vuoksi vaakasauvaan suunniteltiin sekä kiinteä että säädettävä liitospää, joilla toleranssit voidaan hallita. Sauvan toisessa päässä on aina kiinteä ja toisessa päässä säädettävä liitos. ADE-liitoksen toimitus- ja suunnittelurajan muodostaa liitososan yksiruuviliitos siten, että Anstar Oy toimittaa liitososat sekä kiinnitysruuvit pilariin ja liitoslevyyn. Vaakasauva kuuluu rakennuksen rungon toimitukseen. Rakennesuunnittelijan tehtävä on jäykistyssauvan ja sen liitospään suunnittelu vaakasauvassa vaikuttavalle kuormalle kuvissa 9-11 annettujen mittojen mukaan. HUOM: Säädettävän liitoksen kierretangot on valmistettava kuumasinkittynä korroosiosujauksen takia.

20 20 ADE-liitoksen suunnittelu on tehtävä seuraavasti: - Vaakasauvassa vaikuttavat voimat lasketaan tasokehälaskelmien avulla siten, että sauvan päät mallinnetaan nivelliitoksina. - Sauvan laskennallinen normaali- ja leikkausvoima (N Ed, V Ed ) ei saa ylittää liitoksen kestävyyksien mitoitusarvoja (N Rd, V Rd ). - Vaakasauvan pään liitoslevyn paksuus on valittava kuvissa 10 ja 11 esitetyn mitan T1 mukaan, jotta levy sopii liitoshahloon. Liitoshahlon välys on T1+2 mm. - Liitos on suunniteltu kaksileikkeisen liitoksen leikkauskestävyysarvojen mukaiselle kuormalle, jolloin vaakasauvan liitoslevyn mitat on valittava/tarkistettava SFS-EN kohdan 3.5 mukaan. Kuvissa 10 ja 11 olevien mittojen mukainen sauvan pää täyttää em. vaatimukset. - Jäykistyssauvan pituus on valittava siten, että sauvan pulttiväli = L-(L1+L2), jossa L = Pilarin pintojen välimitta L1, L2 = Sauvan kiinteän ja säätöpään suunnittelumitat (kuvat 10 ja 11 ja taulukko 14). Kuva 14. ADE-liitoksen suunnittelu ADE-liitokset on suunniteltu käytettäväksi taulukon 14 mukaisten neliöputkikokojen kanssa. Taulukko 14. ADE-liitoksen suunnitteludimensiot [mm] ADE-liitos Minimi Maksimi Pilarivälin Säätöpään minimi ja neliöputki neliöputki liitosmitat maksimimitat H*B H*B L1 L2 L1 min L1 max ADE20 P80*80 P100* ADE24 P110*110 P130* ADE30 P140*140 P160* ADE36 P180*180 P200* Merkinnät: H = Putken korkeus B = Putken leveys L1 = Säätöpään ruuvinreiän suunnittelumitta pilarin pinnasta L2 = Kiinteän pään ruuvinreiän suunnittelumitta pilarin pinnasta L1 min = Säätöpään ruuvinreiän minimi asennusetäisyys pilarin pinnasta L1 max = Säätöpään ruuvinreiän maksimi asennusetäisyys pilarista.

21 5 RISTIKKOLIITOSTEN KÄYTTÖ 5.1 Käytön rajoitukset Erstantie 2, Villähde Ristikkoliitokset 21 Ristikkoliitosten kestävyysarvot on määritetty staattisille kuormille. Dynaamisille kuormille mitoitettaessa on käytettävä suurempia kuormien osavarmuuskertoimia ja liitoksen osien toiminta on tarkastettava tapauskohtaisesti. ADL-, ADK- ja ADE-liitoksia ei ole suunniteltu toimimaan kehärakenteen jäykkänä nurkkaliitoksena, vaan liitoksia voidaan kuormittaa vain vaaka- ja vinosauvan normaalivoimalla tai ristikkorakenteen normaali- ja leikkausvoimalla. Liitos kestää asennusaikana sauvojen omasta painosta tulevat vähäiset leikkausvoimat ja taivutusmomentit. ADE-, ADL- ja ADK-liitosten kestävyysarvot ovat voimassa vain mikäli liitokseen liitytään vain tämän käyttöohjeen määrittelemällä ruuviliitoksella eri liitostyyppien määrittelemiin kohtiin. Hitsaus tai muut ohjeista poikkeavat liitostavat on kielletty. ADK- sekä yksipuolista ADL-liitosta ei saa sijoittaa betonipilarin vetorasituksen alaiseen sivupintaan vaan liitos pitää sijoittaa joko pilarin taivutustasoa vastaan kohtisuoralle sivupinnalla tai pilarin puristuspuolella. 5.2 Liitoksen sijoittaminen Liitoksen betonille asettamat vaatimukset Liitoksen kestävyysarvot on määritetty eurocode 2:n mukaiselle C35/45 betonilujuudelle Sallitut reuna- ja keskiöetäisyydet Liitos sijoitetaan normaalisti pilarin keskilinjalle tai siten, että liitoksen käytöstä ei tule vääntöä pilarin pituusakselin suhteen. Mikäli liitos sijoitetaan pilarin reunaan pitää minimietäisyys valita siten, että pilarin nurkan päätangot ja haat voidaan esteettä sijoittaa pilariin ja suojabetonikerrosvaatimukset täyttyvät. Taulukossa 15 on esitetty eri liitososien minimi reunaetäisyydet mitattuna liitoksen keskiöstä. Taulukko 15. Liitosten minimi reuna- ja keskiöetäisyydet sekä lisähaat 2-leikkeisenä, A500HW Liitos Minimietäisyys Haat Liitos Minimietäisyys Haat tyyppi e 1 [mm] e 2 [mm] A st [mm 2 ] tyyppi e 1 [mm] e 2 [mm] A st [mm 2 ] ADL ADK ADL ADK ADL ADK ADK ADE ADK ADE ADE ADE Merkinnät: e 1 = Liitoksen minimi reunaetäisyys liitoksen keskiöstä mitattuna. e 2 = Kahden liitoksen minimi keskiöetäisyys. A st = Liitoksen lisähaat mitoitettuna maksimi normaalivoimalle.

22 5.3 Liitoksen vaatima lisäraudoitus Erstantie 2, Villähde Ristikkoliitokset 22 Kaksipuoliset ADL- ja ADE-liitokset eivät tarvitse pilariin ylimääräistä raudoitusta, sillä liitoksen normaalivoima ankkuroituu tartunnoilla pilarin takapintaan. Pilarin raudoitus on suunniteltava kuitenkin leikkausvoimalle, jonka ristikko aiheuttaa elementtipilariin. Yksipuolinen ADL-liitos tarvitsee pilariin lisähaat Ast, joilla liitoksen vetovoima ankkuroidaan pilarin takapintaan. ADK-liitos tarvitsee pilariin lisähaat, jolla liitokseen tuleva vetovoimakomponentti ripustetaan pilarin takapintaan. Haat sijoitetaan lisänä normaalien hakojen kohdalle. Kuva 15. Kuva 15. ADL- ja ADK-liitoksen raudoitusperiaate Kestävyysarvot korjaaminen Kestävyysarvot Liitososat on mitoitettu betonille C35/45. Ylemmissä lujuusluokissa käytetään samoja kestävyysarvoja. Alemmissa lujuusluokissa on liitoksen kestävyysarvoja pienennettävä kertoimella n, joka lasketaan betonin puristuslujuuksien suhteessa seuraavalla kaavalla n = f cd lask /f cd C35/45 jossa f cd lask on käytettävän betonin puristuslujuuden mitoitusarvo. Korjaus tehdään vain ADL-P1 ja ADK-liitoksiin. 5.4 Palosuojaus Tarvittaessa suoritetaan teräksisten jäykistysrakenteiden palosuojaus käyttämällä ulkopuolista palosuojamateriaalia. Myös kaikki liitososat sekä pilarin pinnassa näkyvä päätylevy on suojattava runkoa vastaavaan tuntiluokkaan. 5.5 Liitoksen sijoittaminen ja merkintä piirustuksiin Liitoksien sijainti on esitettävä elementtipiirustuksissa, joissa on myös näytettävä kiinteiden ja säätöpääliitosten sijainti. Samoin elementtipiirustuksissa on esitettävä tämän käyttöohjeen mukaiset liitoksen valmistus- ja asennustoleranssit sekä rungon asennussuunnitelmassa asennusjärjestys ja vaaditut asennustoleranssit.

23 23 Kuva 16. Liitosten merkintä piirustuksiin 6 RISTIKKOLIITOKSEN ASENNUS 6.1 Liitoksen valmistelu asennuskuntoon Ristikkoliitoksen osat ovat sellaisenaan valmiita asennettavaksi pilarimuottiin. On tarkistettava, että osat eivät ole kuljetuksen aikana vaurioituneet ja pilariosan kierteitä suojaavat muovitulpat ovat ehjiä ja paikoillaan. 6.2 ADL-liitoksen asentaminen ADL-liitoksen asentaminen pilarimuottiin ADL-P pilariosan asentaminen muottiin - ADL-P pilariosa asennetaan pilarimuottiin siten, että ADL-liitoskappale irrotetaan ja pilariosan asennuskolo ja kierteet suojataan valun ajaksi. - Valun jälkeen ADL-liitoskappale kierretään pilariosaan paikoilleen tai se kuljetetaan irrotettuna työmaalle pilarin mukana, mikäli pilarin kuljetuksen ja asennuksen aikana on vaara liitososan vaurioitumiselle ADL-liitoksen asentaminen työmaalla Jäykistysristikot asennetaan siinä vaiheessa, kun elementtipilari on vaaittu suoraan eikä pilarikenkien pohjalevyn alustavalua ole vielä suoritettu. Elementtipilarin asennuksen jälkeen ADLliitoskappale säädetään pilarissa olevassa kierrereiässä seuraavasti: - Ristikon alapaarteen tasossa olevat ADL-liitososat kierretään pilariosan pohjaan asti. (Taulukko 16 mitan LS min ). - Ristikon yläpaarteen tasossa olevat ADL-liitososat kierretään pilariosassa siten, että mitta laippalevyn ulkopinnasta pilarin pintaan on LS -5 mm. Tällöin pilarivälissä oleva liitososien levyjen välinen tila ristikon asennusta varten on 10 mm suurempi kuin ristikon valmistuspituus. - Ristikkoa asennettaessa yläpaarteen tasossa olevia ADL-liitososia kierretään joko kiinni tai auki siten, että niiden päätylevyt koskettavat ristikon päätylevyjä. Pilarin tai ADL-osan sivuttaistoleranssit poistetaan kiertämällä ADL-liitososaa 90 asteen jaksoissa sovittaen soikeat reiät haluttuun suuntaan. Ristikon päätylevy kiinnitetään ADL-liitoskappaleeseen ruuveilla. ADLliitososia auki kierrettäessä on huomioitava, että päätylevyn maksimi etäisyyttä LS max pilarin pinnasta ei saa ylittää.

24 Alapaarteen tasossa olevaa ADL-liitoskappaletta pyöritetään auki niin paljon, että se koskettaa ristikon päätylevyyn. Ruuvit asennetaan paikoilleen. - Kaikki liitosruuvit (4 kpl/liitos) kiristetään kohdan 6.6 mukaiseen vääntömomenttiin ja ristikko on valmis toimimaan. Kuva 17. ADL-liitoksen asennus ja asennustoleranssit Taulukko 16. ADL-liitososan asennusmitat ja kiinnitysruuvit. Liitos LS LS min LS max Kiinnitysruuvi R1 tyyppi mm mm mm DIN 931, m8.8 ADL M20*70 ADL M24*85 ADL M30*110 Merkinnät: LS = ADL-liitososan päätylevyn suunnitteluetäisyys pilarin pinnasta LS min = ADL-liitososan minimi asennusetäisyys pilarin pinnasta LS max = ADL-liitososan maksimi asennusetäisyys pilarin pinnasta ADL-liitoksen asennustoleranssit ADL-liitoksen asennustoleranssit elementtimuotissa: - Kahden ADL-osan välinen etäisyys pilariakselin suunnassa nimellismitta ±2 mm - Poikkeama pilarin keskilinjasta ±5 mm - Pilarin korkeussuuntainen sijaintipoikkeama, alempi liitos ±10 mm - Liitososan kallistuma pilarin pinnasta ±1 mm - Liitososan kiertymä (ei vaatimuksia) - ADL-liitoksen asentamisen kannalta kriittisin toleranssi on kahden ADL-osan keskinäinen etäisyys pilarissa. Lisäksi osan kallistuma pilarin pinnasta haittaa asennusta. Muut toleranssit eivät ole kovin haitallisia asennuksen suhteen. Ristikon asennustoleranssit: - Ristikon pituus on valmistettava nimellismitta +0, -2 mm tarkkuudella. - ADL-teräsosan liitoskappaleen pituussuuntainen säätövara on ±15 mm ristikon kummassakin päässä, joten pilarivälin etäisyyden asennustoleranssi on ± 30 mm. ADL-osan säätö suoritetaan kiertämällä osaa keskellä olevan kierretangon ympäri. Liitososaa ei siten saa kiertää

25 25 enempää kuin 15 mm auki suunnitteluetäisyydestä. - ADL-liitososan ruuvinreiät ovat +10 mm soikeita, joilla voidaan säätää osien valmistus- ja asennustoleransseja. Soikeat reiät voidaan asettaa toleranssien suhteen haluttuun suuntaan kiertämällä liitoskappale tarvittavaan asentoon. Ristikon päätylevyssä voidaan käyttää myös samoja soikeita reikiä asennuksen helpottamiseksi. 6.3 ADE-liitoksen asentaminen ADE-liitoksen asentaminen pilarimuottiin ADE-liitoksen pilariosan asennus muottiin: - Pilariosa asennetaan muottiin siten, että liitoslevyn kierteet suojataan valun ajaksi, ja liitos kiinnitetään tukevasti raudoitukseen. Liitoksen asennusta työmaalla helpottaa, jos päätylevy saadaan tarkalleen pilarin pinnan suuntaiseksi ADE-vaakasauvaliitoksen asentaminen työmaalla ADE-liitoksen kiinnitysosat asennetaan työmaalla ennen pilarin nostoa pilariosassa oleviin kierremuhveihin seuraavasti: - Kiinteän pään liitos ADE-K kiinnitetään ruuveilla R1 pilariosaan. Ruuvin kannan alle on sijoitettava yksi aluslevy. - Säätöpään liitos ADE-S asennetaan kiertämällä kierretangot pilariosan muhveihin kierrereiän pohjaan asti. Liitososa asennetaan kierretankoihin. Liitososan välys asennetaan mitan L1 suuruiseksi. Taulukon 17 arvoa L1 max ei saa ylittää. Vaakasauva on asennettava paikoilleen, kun elementtipilari on vaaittu suoraan eikä pilarikenkien pohjalevyn alustavalua ole vielä suoritettu. Sijaintitoleranssien ylitykset on tällöin helppo korjata. Liitos asennetaan seuraavasti: - Vaakasauvan toisessa päässä olevan ADE-S säätöliitoksen mutterit avataan n mm välykseen. - Jäykistyssauva nostetaan paikoilleen ja kiinnitetään yhdellä ruuvilla R2 pilarissa oleviin liitososiin. - Säätöliitosmutterit (8 kpl/liitos) kiristetään ja tällöin voidaan pilareiden välistä etäisyyttä vielä säätää. Sauvan muut ruuvit kiristetään kohdan 6.6 mukaisella vääntömomentilla. Vaakasauva on valmis toimimaan. Taulukko 17. ADE-liitososan asennusmitat ja kiinnitysruuvit. Liitos L2 L1 L1 min L1 max Kiinnitysruuvi R1 Kiinnitysruuvi R2 tyyppi mm mm mm mm ADE M20*50 M20*65 ADE M20*55 M24*80 ADE M24*65 M30*90 ADE M30*75 M36*110 Merkinnät: L1 = ADE-S säätöliitososan sovitemitta pilarista L1 min = ADE-S säätöliitososan minimi etäisyys pilarista L1 max = ADE-S säätöliitososan maksimi etäisyys pilarista L2 = ADE-K kiinteän liitososan sovitemitta pilarista R1 = Kiinteän liitoksen kiinnitysruuvi pilariin. Ruuvin kannan alle on sijoitettava DIN 7989 aluslevy. R2 = Vaakasauvan liitoksen kiinnitysruuvi. Mutterin alle on sijoitettava DIN 7989 aluslevy. Ruuveina käytetään osakierteistettyjä DIN 931ruuveja, lujuus 8.8. Aluslevy DIN 7989 HV100 Zn, paksuus 8 mm. Mutterit DIN 934 lujuus m8 lukitaan. Kiinnitysosat on kuumasinkittyjä.

26 26 Kuva 18. ADE-liitoksen asennusmitat ja kiinnitysruuvit ADE-liitoksen asennustoleranssit ADE-vaakasauvaliitoksen asennustoleranssit elementtimuotissa: - Liitoksen poikkeama sivuun pilarin keskilinjasta ± 10 mm - Liitoksen korkeussuuntainen sijainti ± 10 mm - Päätylevyn kiertymä pilarin pinnassa ± 2 mm - Päätylevyn kallistuma pilarin pinnasta ± 1 mm ADE-vaakasauvan asennustoleranssit työmaalla: - Jäykistyssauvan pituuden valmistustoleranssi konepajalla on nimellismitta +0, -5 mm - Pilareiden korkeussuuntaisella tasoerolle ei ole vaatimusta liitokseen, sillä liitoksen voi asentaa aina paikoilleen yksipulttiliitoksen kiertymän ansiosta. - ADE-liitoksen säätöpään pituussuuntainen säätövara on ±25 mm, joten pilareiden keskinäisen etäisyyden asennustoleranssi on ± 25 mm. - Pilariosan päätylevyn kallistuma pilarin pinnasta tai pilarin asentaminen keskilinjan suhteen vinoon asentoon on liitoksen asennuksen onnistumisen suhteen kriittisin. 6.4 ADK-liitoksen asentaminen ADK-liitoksen asentaminen pilarimuottiin ADK-liitoksen pilariosan asennus muottiin: - Pilariosa asennetaan muottiin siten, että liitoslevyn kierteet suojataan valun ajaksi, ja liitos kiinnitetään tukevasti raudoitukseen. Liitoksen asennusta työmaalla helpottaa, jos päätylevy saadaan tarkalleen pilarin pinnan suuntaiseksi ja liitoslevy on pilarin pituusakselin suuntainen ADK-liitoksen asentaminen työmaalla ADK-liitos asennetaan kiinnittämällä vinosauva ruuveilla liitososassa oleviin kierrereikiin. Sauvan pituuden säätö tehdään vinosauvan säädettävällä rakenteella. HUOM: Vinosauvan säädettävän pään kierretangot on valmistettava kuuumasinkitystä materiaalista korroosiosuojauksen takia.

27 27 Kuva 19. ADK-liitoksen asentaminen ADK-liitoksen asennustoleranssit ADK-vinosauvaliitoksen asennustoleranssit elementtimuotissa: - Liitoksen poikkeama sivuun pilarin keskilinjasta ± 10 mm - Liitoksen korkeussuuntainen sijainti ± 5 mm - Päätylevyn kiertymä pilarin pinnassa ± 2 mm - Päätylevyn kallistuma pilarin pinnasta ± 1 mm ADK-vaakasauvan asennustoleranssit työmaalla - Pilareiden korkeussuuntaisella tasoerolla on suora vaikutus liitoksen onnistumiselle, sillä sauvan pituuden säätövara on rajallinen. - Pilariosan päätylevyn kallistuma pilarin pinnasta tai pilarin asentaminen keskilinjan suhteen vinoon asentoon on asennuksen onnistumisen suhteen kriittisin. Asennusta voidaan helpottaa, mikäli sauvan päätylevyyn tehdään soikeat reiät vaakasuuntaan. 6.5 Toimenpiteet asennustoleranssien ylityksessä Mikäli liitosten asennustoleranssit ylitetään pitää liitokset korjata seuraavalla tavalla: ADL-liitos - Mikäli pilariväli on niin lyhyt, että liitoksen säätövara ei riitä, pitää pilarin asemaa korjata tai korjaus tehdä ristikon rakenteeseen. - Mikäli pilariväli on niin pitkä, että liitoksen maksimi säätövara ylittyy, pitää pilarin asemaa korjata tai ristikon päätylaippaan hitsata täytelevy, jolla ADL-liitoksen maksimi säätövara saavutetaan. Kiinnityspultit on vaihdettava vastaavasti pidemmiksi. ADL-liitoksen maksimi säätövaraa ei missään tapauksessa saa ylittää. Liitos ei ylityksen jälkeen toimi suunnitellusti. ADE-liitos - Mikäli pilariväli on niin kapea, että liitoksen säätövarat eivät riitä, pitää sauvaa lyhentää katkaisemalla putkesta pala pois. Työ tehdään rakennesuunnittelijan ohjeiden mukaan. - Mikäli pilariväli ylittää vaakasauvan säätövaran (taulukko 17), voidaan kiinteän pään liitoslevyn alle sijoittaa säätölevyjä paksuudeltaan mm. Kiinnitysruuvit on vaihdettava vastaavasti täsmälleen säätölevyjen paksuuden verran pitemmiksi. - Muut toleranssiylitykset eivät ole liitoksen toiminnan kannalta kriittisiä, mikäli sauva saadaan asennettua muuten hyväksyttävästi paikoilleen.

28 28 ADK-liitos - Mikäli sauvan pituuden säätövara ei riitä, on sauvan pituutta korjattava. Liitokseen ei voi tehdä rakenteellisia muutoksia. 6.6 Ruuvien kiristysmomentit Ristikkoliitosten laippalevyjen ruuvit pitää kiristää käyttäen seuraavia vääntömomentteja: Taulukko 18. Ruuvien kiristysmomentit M Nm M Nm M Nm 6.7 Turvallisuustoimenpiteet Liitosten asennuksessa on noudatettava seuraavia turvallisuusohjeita: - Liitososien levyjen ja tangon kierteiden hitsaus tai polttoleikkaus ei ole sallittua. - Painavat liitososat on varmistettava turvaköydellä putoamisen estämiseksi asennettaessa niitä paikoilleen pilarin ollessa asennettuna paikoilleen. - Liitoksen kaikki ruuvit on asennettava heti paikoilleen ja ne on kiristettävä annettuun vääntömomenttiin, jotta liitos alkaisi toimia suunnitelmien mukaisesti. 7 LAADUNVALVONTA 7.1 Tehdasvalmistuksen laadunvalvonta Ristikkoliitosten valmistuksen laadunvalvonnassa noudatetaan Suomen Rakentamismääräyskokoelman vaatimuksia. ANSTAR Oy on tehnyt liitosten valmistuksesta laadun-valvontasopimuksen Inspecta Sertifiointi Oy:n kanssa. 7.2 Työmaalla suoritettava laadunvalvonta Työmaalla noudatetaan RakMK B4:n mukaisia määräyksiä betonielementtirungon asennuksen laadunvalvonnasta. Näiden lisäksi noudatetaan tämän käyttöohjeen erityismääräyksiä liitoksen asennuksesta. 8 ASENNUKSEN VALVONTAOHJE 8.1 ADL-, ADK- ja ADE-liitoksen valvontaohje Elementtitehtaalla: Toimenpiteet liitoksen asennuksessa pilarielementtimuottiin. - Tarkistetaan, että suunnitelmien mukaiset liitostyypit ovat käytössä (tyyppi, tunnus ja mitat) ja etteivät liitosten rakenteet ole kuljetuksessa vaurioituneet. - Tarkistetaan, että liitos on asennettu suunnitelmien mukaisesti muottiin. - Tarkistetaan, että kohdissa 6.2.3, ja sekä piirustuksissa esitetyt liitoksen sijaintitoleranssit täyttyvät. Liitoksien etäisyysmitta pilarin alapäästä pitää täyttää esitetyt toleranssit. - Tarkistetaan, että ADL-liitoksen kierrereikä on suojattu valun ajaksi. - Tarkistetaan, että ADE- ja ADK-liitosten ruuvikierrereiät on suojattu valun ajaksi. - Tarkistetaan, että liitosten siirtyminen valussa on estetty. Asennus työmaalla: Toimenpiteet liitoksen asennuksessa pilareihin. - Tarkistetaan, että betonielementtipilarin asennustoleranssit vastaavat annettuja vaatimuksia. Teräsristikoiden asennuksen onnistuminen riippuu pilarin sijainnin oikeellisuudesta. - Tarkistetaan, että ADL-liitoksen laipan etäisyys pilarista vastaa kohdassa annettua maksimi/minimi etäisyysarvoja. Maksimietäisyys arvoa ei missään tapauksessa saa ylittää. - Tarkistetaan, että ADE-liitoksen säätöpään välys vastaa kohdassa annettuja maksimi/minimi etäisyysarvoja. - Tarkistetaan, että jäykistysristikon/sauvan laippalevy on tiiviisti kiinni liitososan vastaavassa

29 29 laippalevyssä. - Tarkistetaan pistokoeluontoisesti, että ruuvien kiristys liitoksessa vastaa kohdan 6.6 vääntömomentteja.
