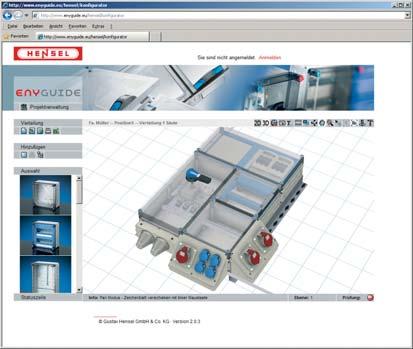

1 -keskusjärjestelmä Suunnittelu Mukavaa projektisuunnittelua nopeasti ja helposti ENYGUIDE-suunnitteluohjelmistolla. Suunnitteluohjelmisto - internetin kautta online - työasemalla offl ine Enyguide on ammattimainen suunnitteluohjelmisto, jolla sähköalan asiantuntijat voivat laatia itselleen nopeasti ja helposti pohjapiirustuksia ja osalistoja ilman aikaa vievää ohjelmien asennusta. Ammattimainen suunnitteluohjelmisto piirtää keskusjärjestelmän tarkasti 3D-kuvaksi asiakkaalle ja/tai käyttäjälle tai 2D-piirrokseksi asentajalle. Käyttäjä voi tehdä useiden kerroksien avulla eron kokoonpanon, päällyksien ja ovien välillä. ENYGUIDE määrittää itsenäisesti yhdistelmään tarvittavat Lisätarvikkeet, kuten välilevyjen, seinätiivisteiden ja sivuseinämien määrän. Aloita suoraan ENYSTAR-keskusjärjestelmän projektilla tai hyödynnä rekisteröinnin etuja: henkilökohtainen projektinhallinta käyttäjien hallinta Henselin asiantuntija voi pyynnöstä tarkastella projektia tai tallentaa projektin tiedot mahdollista käsittelyä varten. LES 293

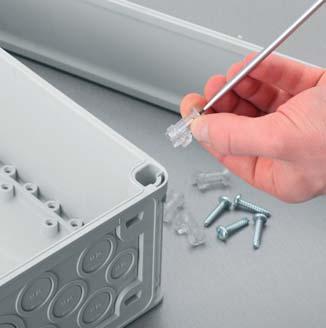

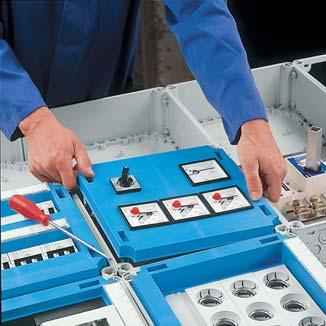

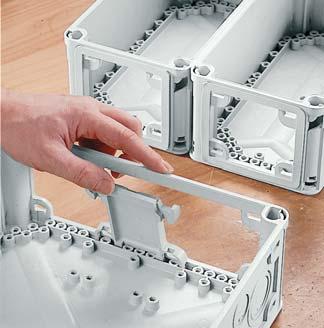

2 -keskusjärjestelmä Seinämien avaus ja kokoonpano -keskusjärjestelmän kokoonpano-ohjeistus. Esiasennetut ja testatut kotelot. LES Poista järjestelmän sisäiset seinät ja läpivienneille tarkoitetut kohdat. Avaa myös kiiloille tarkoitetut aukot. Kokoonpano Asenna liimautuva tiiviste WD 2 kohtiin joissa kotelot yhdistetään toisiinsa. Myös kohtiin, joissa seinämiä ei ole avattu. Kotelot yhdistetään toisiinsa kiiloilla. Lisää rakenteeliista lujuutta väli-klipseillä. Käytä väliseinää WT mm kotelokoossa, joissa yhdistät kotelon kahteen koteloon, joissa 150 mm seinä. 294

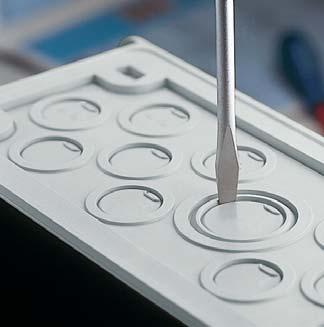

3 -keskusjärjestelmä Laipat, läpiviennit Laipat Asenna laipat neljällä kiilalla ja väli-klipsillä. Läpivienti Avaa aihiot suurehkolla talttapäisellä ruuvimeisselillä kuvan mukaan. Holkkitiivisteet Aseta holkkitiiviste aihioon ja kiinnitä lukkomutterilla. LES 295

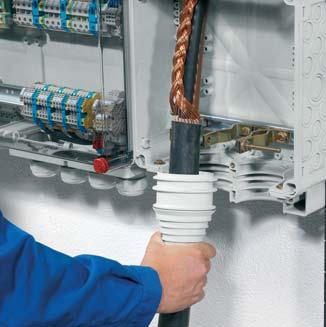

4 -keskusjärjestelmä Halkaistava laippa / korotuskehys LE ES Halkaistavan laipan asennus Avaa aukko ja sahaa ylärima pois. Kiinnitä halkaistava laippa mukana toimitetuilla ruuveilla ja asenna tiiviste. Sovita kalvotiivisteen koko kaapelinhalkaisijaan. Työnna kaapeli siitä läpi ja lopuksi kiinnitä nippuside kuvan mukaan. Asenna kaapeli keskukseen päältä. Korotuskehyksen asennus Aseta kiinnityspalat kansiruuvien aukkoihin. Oikea kuva: Aseta korotuskehys pohjan päälle. Kiinnitä korotuskehys mukana toimitetuilla ruuveilla pohjaan. Ø xx-xx 296

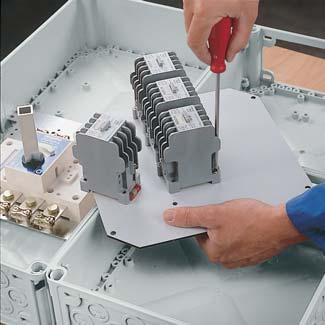

5 -keskusjärjestelmä Kojeiden ja laitteiden asennus, asennuslevyt ja DIN-kiskot Kojeiden ja laitteiden asennus asennuslevyyn tai DIN-kiskoon Kiinnitä kojeet ja laitteet asennuslevyyn itsestään porautuvilla ruuveilla. Asenna asennuslevy BZ 13-ruuveilla kotelon pohjaan. Asenna DIN-kisko suoraan kotelon pohjaan BZ 11- ruuveilla tai käytä korotuspaloja DS 25/50 mm korotuksilla. Kojeiden asentaminen EP-kosketusuojaan Poraa kulmiin aloitusreiät. Sahaa aukot karkeateräisellä sahalla, joka soveltuu muoville. Asenna EP-asennuspalat koteloon. Kiinnitä kosketussuojat Sulje avoimet aukot AS-peitelevyllä. LES 297

6 -keskusjärjestelmä Kojeiden ja laitteiden asennus ja suojaukset Kojeiden ja laitteiden asennus moduulikoteloihin Moduulin mitta: 1 moduli = 18 mm LES Moduulikoteloihin voidaan asentaa kaikkia DIN-kiskoasenteisia kojeita ja laitteita. Asennuksessa on otettava huomioon yhden rivin maksimaalinen leveys, esimerkiksi 12x 18 mm (12 moduulinen). Sekä, ettei syöttävän sulakkeen koko ylitä 80 A:a. PE ja N-kiskot Cu-johtimille on esiasennettu, riippuen mallista. Kosketussuojaus Kosketussuojauksia tulee käyttää estämään tahatonta kosketusta sähköjohtaviin osiin. Suojausluokka II, HUOM. -moduulikoteloissa: Avoimet moduuliaukot tulee sulkea tahattoman kosketuksen estämiseksi. Toimituksissa on mukana AS-peitelevyjä kattamaan 50% aukkojen kokonaismäärästä tta vastaa DIN mitoitusta kojeille ja laitteille DIN-kiskoon

7 -keskusjärjestelmä Seinä- tai vapaasti seisova asennus Seinäasennus Suoraan kotelon pohjan läpi. Kiinnityskorvat AL 40-kiinnityskorvasarja ruostumattomasta teräksestä. Asennusprofiili -keskusjärjestelmä asennetaan DS 2 profi iliin, joka on 1950 mm pitkä ja 150 mm rasterilla. HUOM: Katkaise asennusprofi ili sopivan mittaiseksi, kts kuva. Kiinnitä asennusprofi ili -keskusjärjestelmän sivuille. Tällöin DS 2-asennusprofi ili mahdollistaa kaapeleiden vedot keskuksen takana. Kuljetus Kiinnitä ja tue keskusta riittävästi jottei se pääse taipumaan tai murtumaan kuljetuksen aikana. 7 7 Asennusprofi ilin matriisi LES 299
