Takaosan alleajosuoja. Yleistä

Koko: px
Aloita esitys sivulta:

Download "Takaosan alleajosuoja. Yleistä"

Transkriptio

1 Yleistä Yleistä Standardin UN ECE R58 vaatimusten täyttämiseksi kuorma-autot on varustettava takaosan alleajosuojalla. Alleajosuoja voidaan toimittaa tehtaalta tai sen voi asentaa päällirakentaja. Tässä asiakirjassa kuvataan Scanian takaosan alleajosuoja ja se, miten se on muutettava kuljetusasennosta lopulliseen asentoonsa, jotta Scanian sertifikaatti olisi voimassa. Lisätietoja saat Scanian jälleenmyyjältä. Takaosan alleajosuoja :20-02 Painos 2 fi-fi 1 (12)

2 Profiilin tyyppi Profiilin tyyppi Takaosan alleajosuoja on saatavana neljänä eri profiiliosana sen käyttöalueen mukaan. Se toimitetaan paikalleen asennettuna, mutta sitä on sopeutettu alustan kuljetuksen helpottamiseksi. 1. Kiinteä alleajosuoja U-profiililla UN ECE R58 Alumiininen U-profiili mahdollistaa takavalojen ja rekisterikilven asennuksen hyvin suojattuina U-profiiliin. Takavalot voidaan tilata alleajosuojaan asennettuina suoraan tehtaalla. Alleajosuoja toimitetaan laitasuojalla. 2. Kiinteä alleajosuoja nelikulmaprofiililla UN ECE R58 Alumiinisella nelikulmaprofiililla saavutetaan parempi maavara alle asennetun vetopalkin yhteydessä. Tämä johtuu siitä, että nelikulmaprofiili on matalampi kuin U- profiili alas asennettu vetokytkin rajoittaa profiilin asennuskorkeutta. Kiinteä alleajosuoja pyöreällä profiililla UN ECE R58 3. Kiinteä asennus: Teräksistä pyöreää profiilia (halkaisija 108 mm) suositellaan esim. kippiautoille, jotta ajoneuvo ei tiputa kipattua soraa tielle. 4. Irrotettava: Irrotettava alleajosuoja voidaan asentaa vain nelikulmaprofiilisen päätypalkin ja täysin alle asennetun tai matalan alle asennetun vetopalkin yhteyteen. Ei toimiteta koskaan kuljetusasennettuna. Ulkomitat millimetreinä :20-02 Painos 2 fi-fi 2 (12)

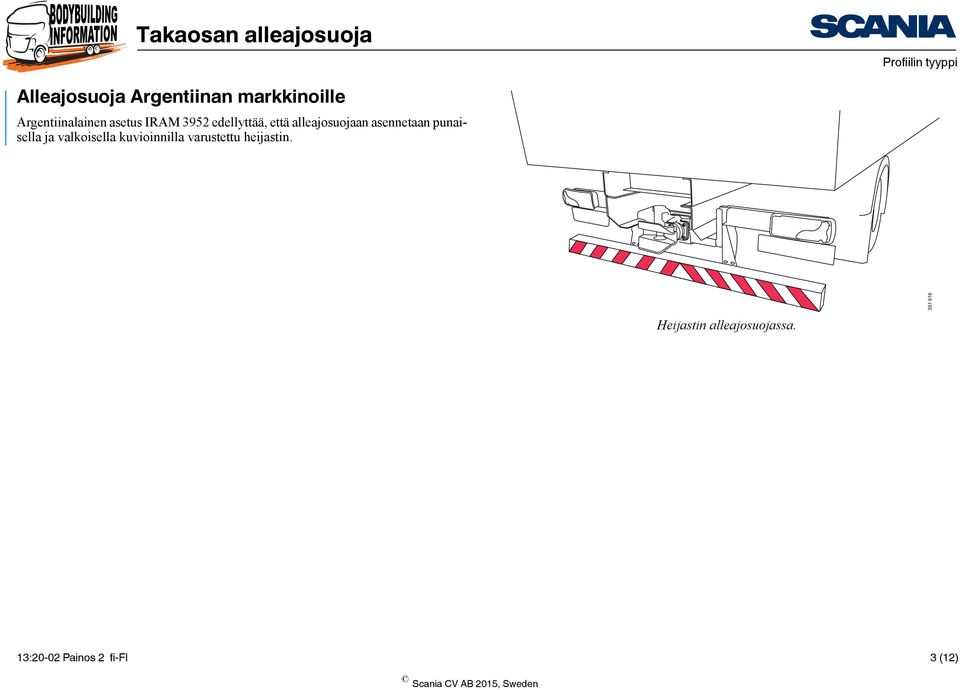

3 Profiilin tyyppi Alleajosuoja Argentiinan markkinoille Argentiinalainen asetus IRAM 3952 edellyttää, että alleajosuojaan asennetaan punaisella ja valkoisella kuvioinnilla varustettu heijastin. Heijastin alleajosuojassa :20-02 Painos 2 fi-fi 3 (12)

4 Profiilin tyyppi Tilausehdot Takaosan alleajosuoja voidaan tilata seuraavilla lisävarusteilla: Lisävaruste Vaihtoehto Versiokoodi Standardin UN ECE R58 mukainen alleajosuoja Kanssa 1538D Ilman 1538Z Alleajosuoja, joka täyttää Argentiinan Kanssa 1989A lainsäädännön vaatimukset Ilman 1989Z Alleajosuoja, tyyppi U-profiili 1539E Pyöreä profiili 1539F Nelikulmaprofiili 1539G 13:20-02 Painos 2 fi-fi 4 (12)

5 Alleajosuojat toimitetaan paikalleen asennettuna, mutta niitä on sopeutettu alustan kuljetuksen helpottamiseksi. Kuljetusratkaisut vaihtelevat sen mukaan, onko vetopalkki keskelle asennettu, puolittain alle asennettu, täysin alle asennettu tai matala alle asennettu. Huom! Korvaa kiinteää asennusta varten kuljetusasennuksen ruuvit uusilla ruuveilla Esimerkki kuljetusasennetusta alleajosuojasta. Lisätietoja tästä on annettu asiakirjassa Ohjeet komponenttien asentamiseksi päällirakenteen valmistumisen jälkeen. Lisätietoja alleajosuojan tyypistä, jolla ajoneuvo on varustettu, on annettu yksittäisessä alustaerittelyssä. 13:20-02 Painos 2 fi-fi 5 (12)

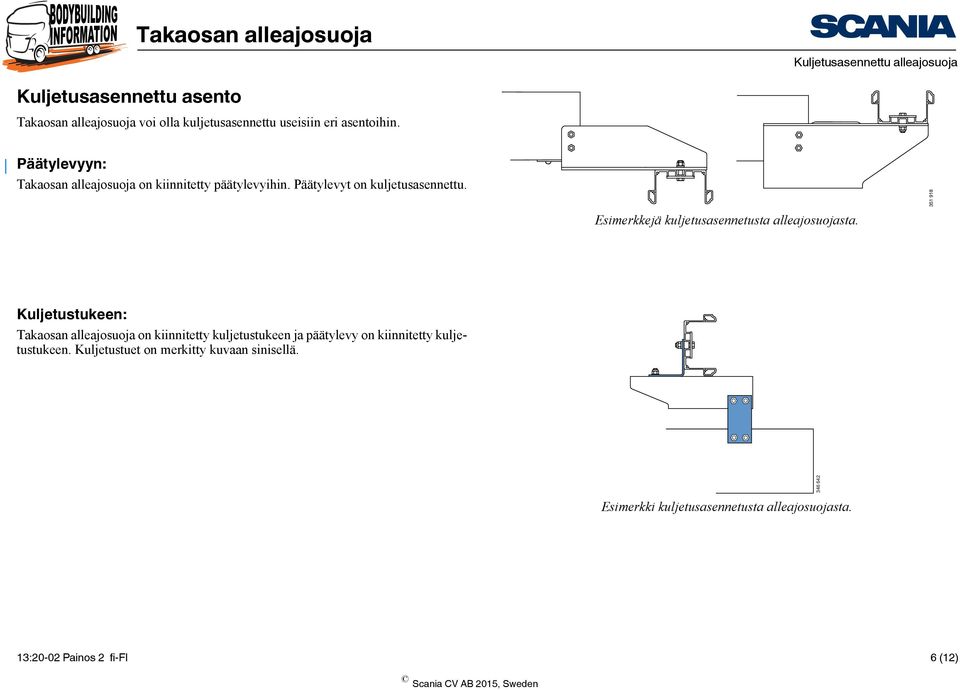

6 Kuljetusasennettu asento Takaosan alleajosuoja voi olla kuljetusasennettu useisiin eri asentoihin. Päätylevyyn: Takaosan alleajosuoja on kiinnitetty päätylevyihin. Päätylevyt on kuljetusasennettu. Esimerkkejä kuljetusasennetusta alleajosuojasta. Kuljetustukeen: Takaosan alleajosuoja on kiinnitetty kuljetustukeen ja päätylevy on kiinnitetty kuljetustukeen. Kuljetustuet on merkitty kuvaan sinisellä Esimerkki kuljetusasennetusta alleajosuojasta. 13:20-02 Painos 2 fi-fi 6 (12)

7 Lopullinen sijainti Scanian takaosan alleajosuojan ja päätylevysuojan lopullisen kiinnityksen on oltava sellainen, että se täyttää mittavaatimukset tämän asiakirjan kohdassa Asennusmitat. 1 Takaosan alleajosuoja asennetaan useissa tapauksissa yhdessä vetopalkin kanssa. 1. Irrota kiinnikkeen kiinnitysruuvit ja mahdollisesti kuljetusasennossa oleva alleajosuoja. 2. Aseta päätylevy ja alleajosuoja kohdan Asennusmitat kuvan mukaisesti. Käytä kiinnityksessä uusia ruuveja. Kiinteä alleajosuoja U-profiililla (kuva 1 sivulla 2) toimitetaan laitasuojalla. Laitasuoja on jätettävä paikalleen. Irrota päätylevyt ja kierrä ne 90º alaspäin. Käytä kiinnityksessä uusia ruuveja Vetopalkin asennus takaosan alleajosuojan yhteydessä löytyy kohdasta Vetolaitteet. 13:20-02 Painos 2 fi-fi 7 (12)

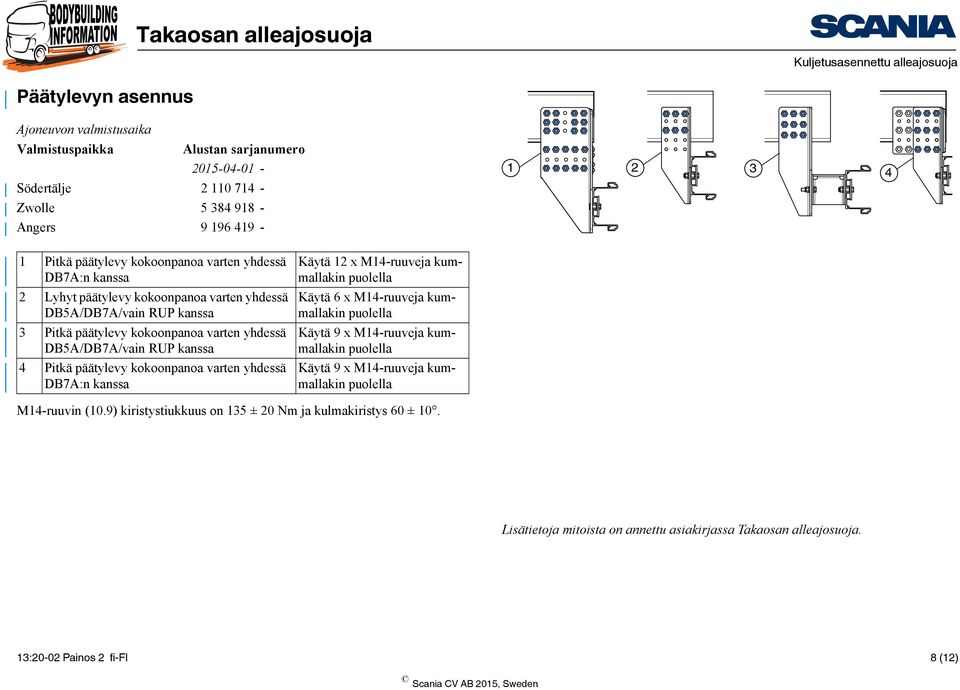

8 Päätylevyn asennus Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Pitkä päätylevy kokoonpanoa varten yhdessä DB7A:n kanssa 2 Lyhyt päätylevy kokoonpanoa varten yhdessä DB5A/DB7A/vain RUP kanssa 3 Pitkä päätylevy kokoonpanoa varten yhdessä DB5A/DB7A/vain RUP kanssa 4 Pitkä päätylevy kokoonpanoa varten yhdessä DB7A:n kanssa Käytä 12 x M14-ruuveja kummallakin puolella Käytä 6 x M14-ruuveja kummallakin puolella Käytä 9 x M14-ruuveja kummallakin puolella Käytä 9 x M14-ruuveja kummallakin puolella M14-ruuvin (10.9) kiristystiukkuus on 135 ± 20 Nm ja kulmakiristys 60 ± 10. Lisätietoja mitoista on annettu asiakirjassa Takaosan alleajosuoja. 13:20-02 Painos 2 fi-fi 8 (12)

9 Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Päätylevyn asennusta koskevat seuraavat ohjeet: Kiristystiukkuus 275 Nm ± 15% Ruuviliitoksiin vaaditaan läpikierteitetyt lujuusluokan 10.9 ruuvit sekä luokan 10 lukkomutterit. Huom! Tarkista asennus km:n jälkeen. 1 Scanian lyhyt päätylevy Käytä 4 kpl M16-ruuveja kummallakin puolella 2 Scanian pitkä päätylevy Käytä 6 kpl M16-ruuveja kummallakin puolella 3 Päätylevysarja DB35V Käytä 8 kpl M16-ruuveja kummallakin puolella. Asenna ruuvit päätylevyn ylärivin ja alarivin reikiin. 4 Päätylevysarja DB75V Käytä 10 kpl M16-ruuveja kummallakin puolella. Asenna ruuvit päätylevyn ylärivin ja alarivin reikiin. Esimerkki pysyvästi asennetusta alleajosuojasta :20-02 Painos 2 fi-fi 9 (12)

10 Max 470 Max 494 Max 550 Takaosan alleajosuoja Asennusmitat Tämän sivun kuva on voimassa ajoneuvoille, joissa päätylevyt ovat ainoastaan takaosan alleajosuojalle, alkaen alla mainituista alustan sarjanumeroista: Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Max 300 Max 300 Max Scanian eri alleajosuojien lopullisten sijaintien mitat. Mitat eivät ole mittasuhteessa. 13:20-02 Painos 2 fi-fi 10 (12)

11 Max 405 Min 290 Takaosan alleajosuoja Tämän sivun kuva on voimassa ajoneuvoille, joissa on yhteinen päätylevy vetopalkille ja takaosan alleajosuojalle, alkaen alla mainituista sarjanumeroista: Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Max Scanian eri alleajosuojien lopullisten sijaintien mitat. Mitat eivät ole mittasuhteessa. 13:20-02 Painos 2 fi-fi 11 (12)

12 Max 470 Max 494 Max 550 Takaosan alleajosuoja Jotta Scanian sertifikaatti olisi voimassa ja siihen voitaisiin vedota, osat on asennettava tämän kuvauksen mukaisesti eikä niitä saa muuttaa millään tavalla. Tämän sivun kuva on voimassa alla oleviin alustan sarjanumeroihin saakka: Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Max 290 Max 310 Max Scanian eri alleajosuojien lopullisten sijaintien mitat. Mitat eivät ole mittasuhteessa. 13:20-02 Painos 2 fi-fi 12 (12)
