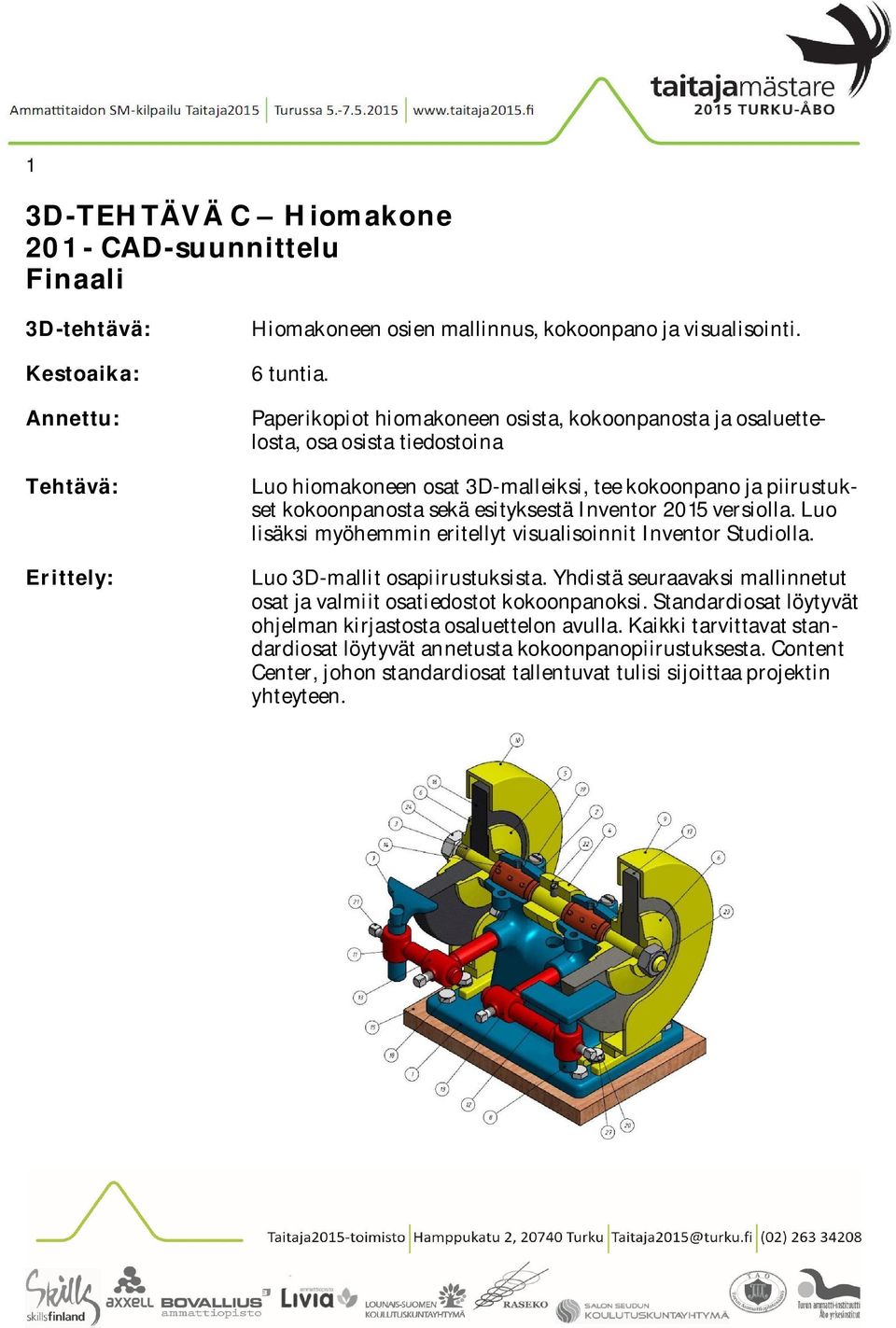

1 1 3D-tehtävä: Kestoaika: Annettu: Tehtävä: Erittely: Hiomakoneen osien mallinnus, kokoonpano ja visualisointi. 6 tuntia. Paperikopiot hiomakoneen osista, kokoonpanosta ja osaluettelosta, osa osista tiedostoina Luo hiomakoneen osat 3D-malleiksi, tee kokoonpano ja piirustukset kokoonpanosta sekä esityksestä Inventor 2015 versiolla. Luo lisäksi myöhemmin eritellyt visualisoinnit Inventor Studiolla. Luo 3D-mallit osapiirustuksista. Yhdistä seuraavaksi mallinnetut osat ja valmiit osatiedostot kokoonpanoksi. Standardiosat löytyvät ohjelman kirjastosta osaluettelon avulla. Kaikki tarvittavat standardiosat löytyvät annetusta kokoonpanopiirustuksesta. Content Center, johon standardiosat tallentuvat tulisi sijoittaa projektin yhteyteen.

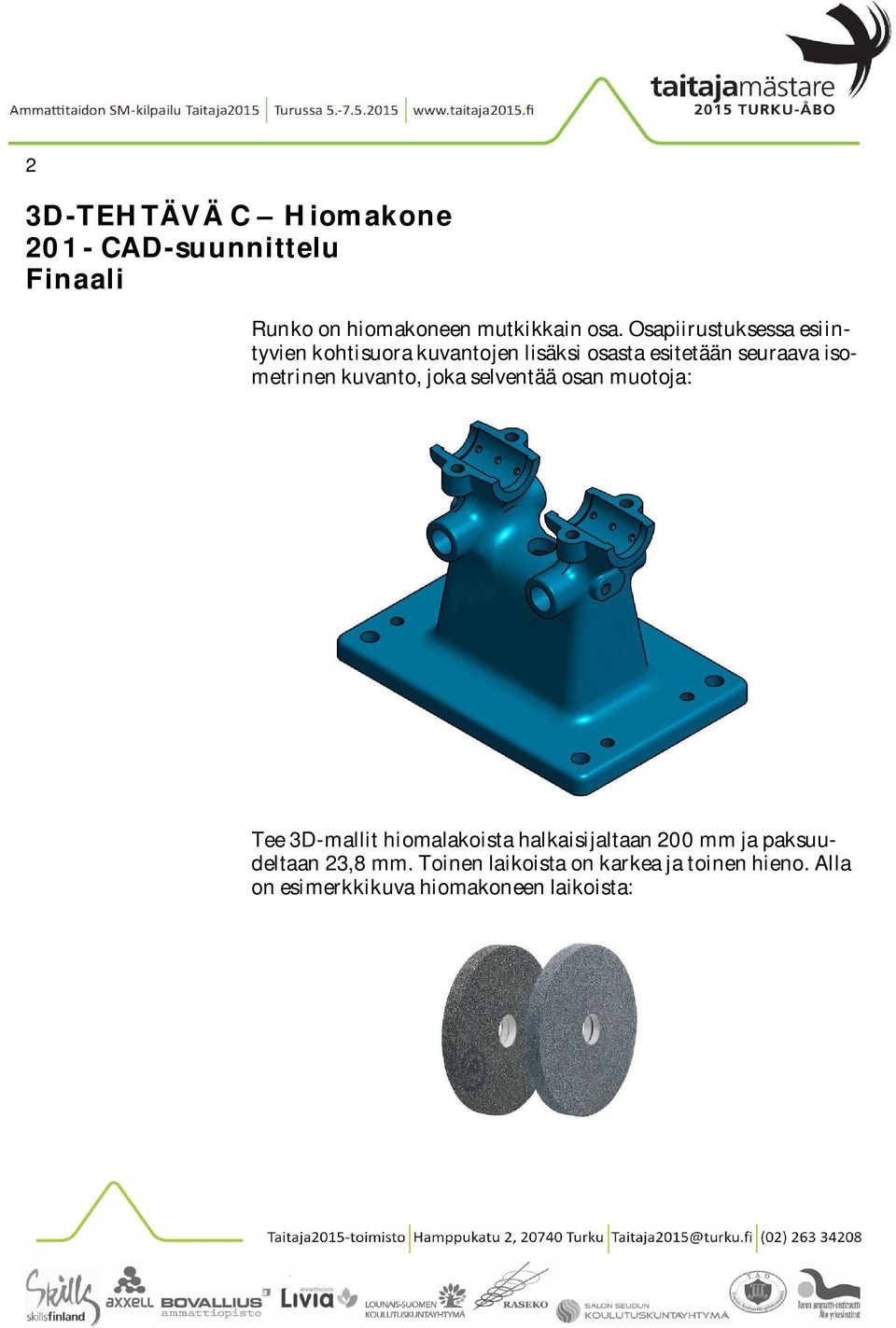

2 2 Runko on hiomakoneen mutkikkain osa. Osapiirustuksessa esiintyvien kohtisuora kuvantojen lisäksi osasta esitetään seuraava isometrinen kuvanto, joka selventää osan muotoja: Tee 3D-mallit hiomalakoista halkaisijaltaan 200 mm ja paksuudeltaan 23,8 mm. Toinen laikoista on karkea ja toinen hieno. Alla on esimerkkikuva hiomakoneen laikoista:

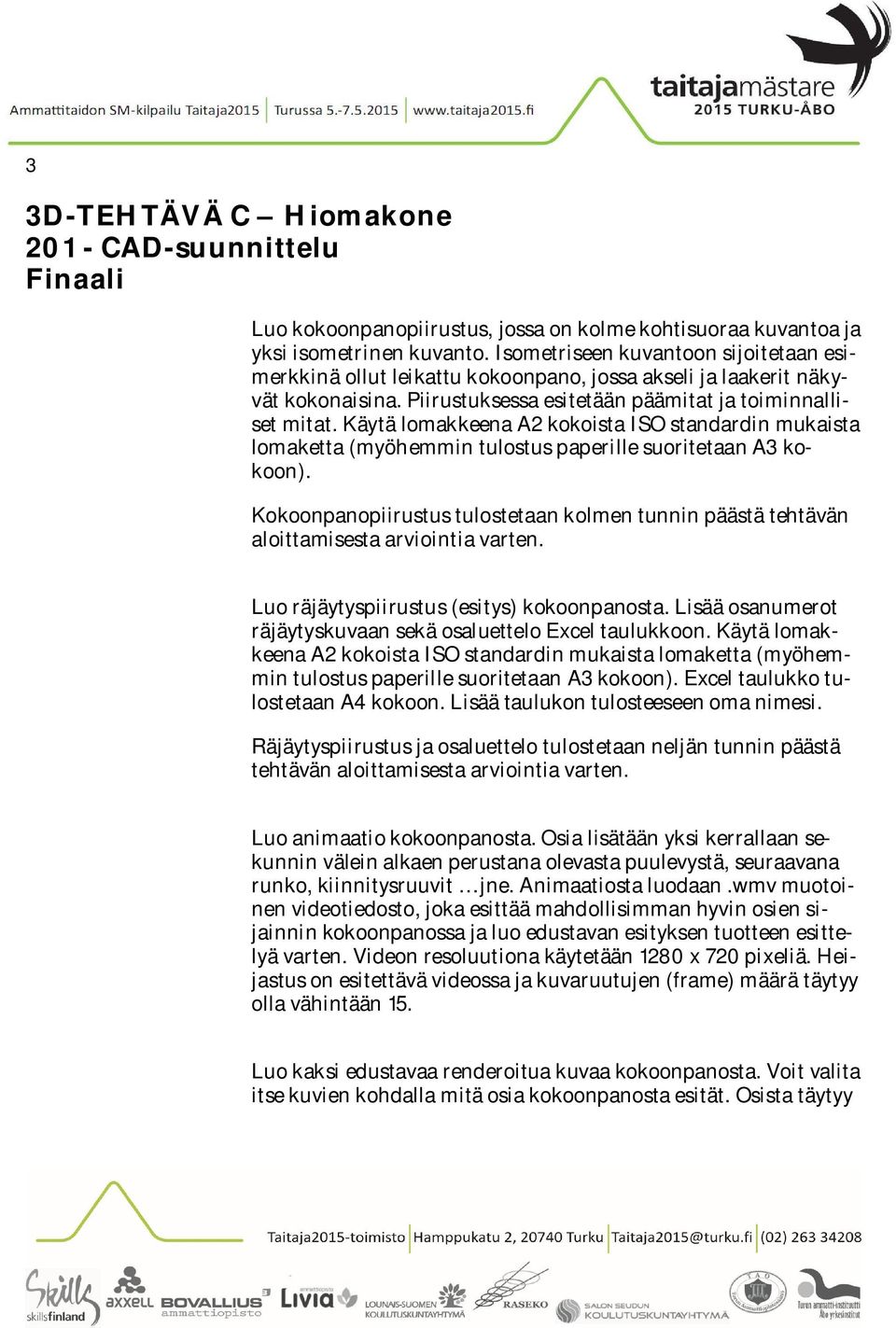

3 3 Luo kokoonpanopiirustus, jossa on kolme kohtisuoraa kuvantoa ja yksi isometrinen kuvanto. Isometriseen kuvantoon sijoitetaan esimerkkinä ollut leikattu kokoonpano, jossa akseli ja laakerit näkyvät kokonaisina. Piirustuksessa esitetään päämitat ja toiminnalliset mitat. Käytä lomakkeena A2 kokoista ISO standardin mukaista lomaketta (myöhemmin tulostus paperille suoritetaan A3 kokoon). Kokoonpanopiirustus tulostetaan kolmen tunnin päästä tehtävän aloittamisesta arviointia varten. Luo räjäytyspiirustus (esitys) kokoonpanosta. Lisää osanumerot räjäytyskuvaan sekä osaluettelo Excel taulukkoon. Käytä lomakkeena A2 kokoista ISO standardin mukaista lomaketta (myöhemmin tulostus paperille suoritetaan A3 kokoon). Excel taulukko tulostetaan A4 kokoon. Lisää taulukon tulosteeseen oma nimesi. Räjäytyspiirustus ja osaluettelo tulostetaan neljän tunnin päästä tehtävän aloittamisesta arviointia varten. Luo animaatio kokoonpanosta. Osia lisätään yksi kerrallaan sekunnin välein alkaen perustana olevasta puulevystä, seuraavana runko, kiinnitysruuvit jne. Animaatiosta luodaan.wmv muotoinen videotiedosto, joka esittää mahdollisimman hyvin osien sijainnin kokoonpanossa ja luo edustavan esityksen tuotteen esittelyä varten. Videon resoluutiona käytetään 1280 x 720 pixeliä. Heijastus on esitettävä videossa ja kuvaruutujen (frame) määrä täytyy olla vähintään 15. Luo kaksi edustavaa renderoitua kuvaa kokoonpanosta. Voit valita itse kuvien kohdalla mitä osia kokoonpanosta esität. Osista täytyy

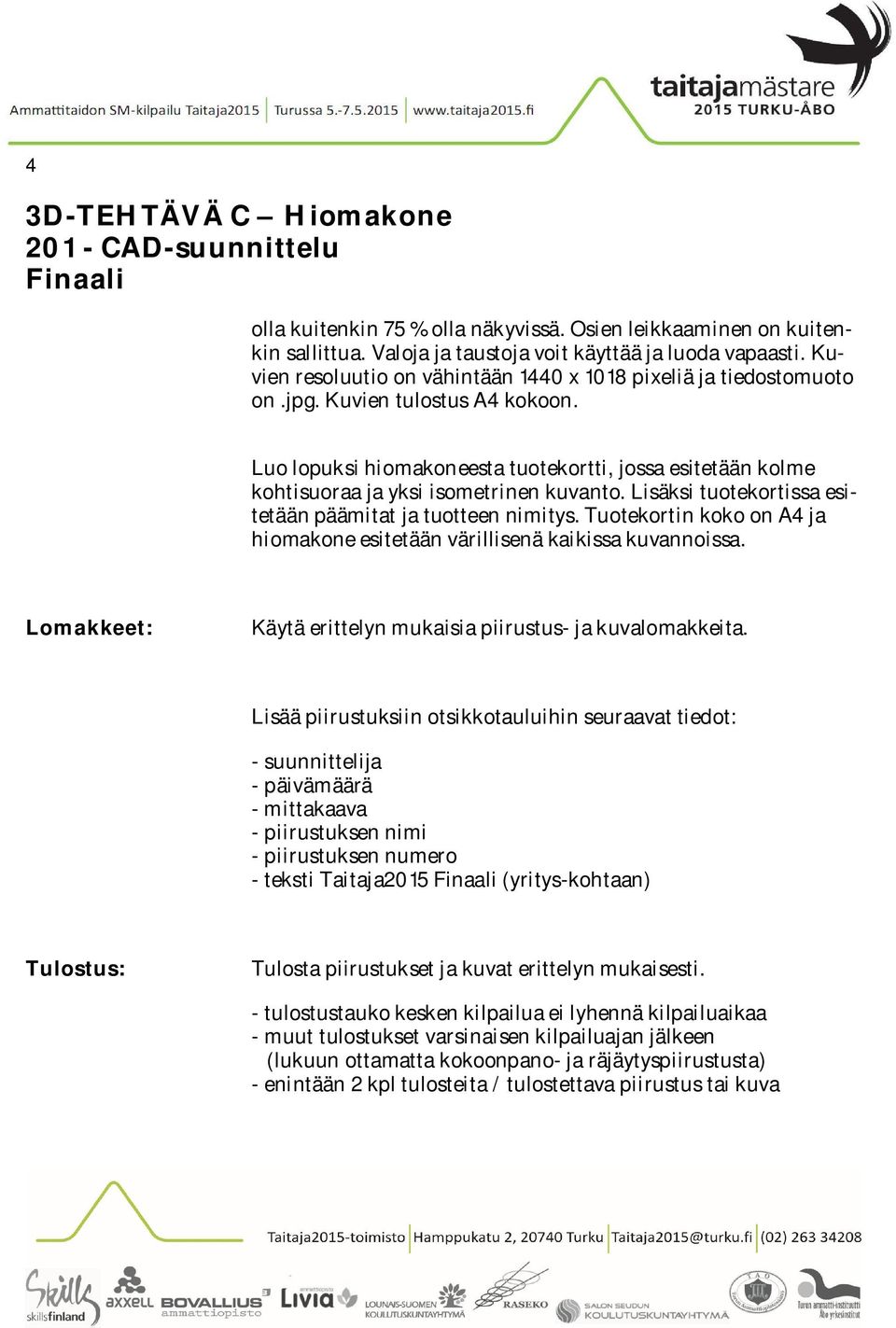

4 4 olla kuitenkin 75 % olla näkyvissä. Osien leikkaaminen on kuitenkin sallittua. Valoja ja taustoja voit käyttää ja luoda vapaasti. Kuvien resoluutio on vähintään 1440 x 1018 pixeliä ja tiedostomuoto on.jpg. Kuvien tulostus A4 kokoon. Luo lopuksi hiomakoneesta tuotekortti, jossa esitetään kolme kohtisuoraa ja yksi isometrinen kuvanto. Lisäksi tuotekortissa esitetään päämitat ja tuotteen nimitys. Tuotekortin koko on A4 ja hiomakone esitetään värillisenä kaikissa kuvannoissa. Lomakkeet: Käytä erittelyn mukaisia piirustus- ja kuvalomakkeita. Lisää piirustuksiin otsikkotauluihin seuraavat tiedot: - suunnittelija - päivämäärä - mittakaava - piirustuksen nimi - piirustuksen numero - teksti Taitaja2015 (yritys-kohtaan) Tulostus: Tulosta piirustukset ja kuvat erittelyn mukaisesti. - tulostustauko kesken kilpailua ei lyhennä kilpailuaikaa - muut tulostukset varsinaisen kilpailuajan jälkeen (lukuun ottamatta kokoonpano- ja räjäytyspiirustusta) - enintään 2 kpl tulosteita / tulostettava piirustus tai kuva

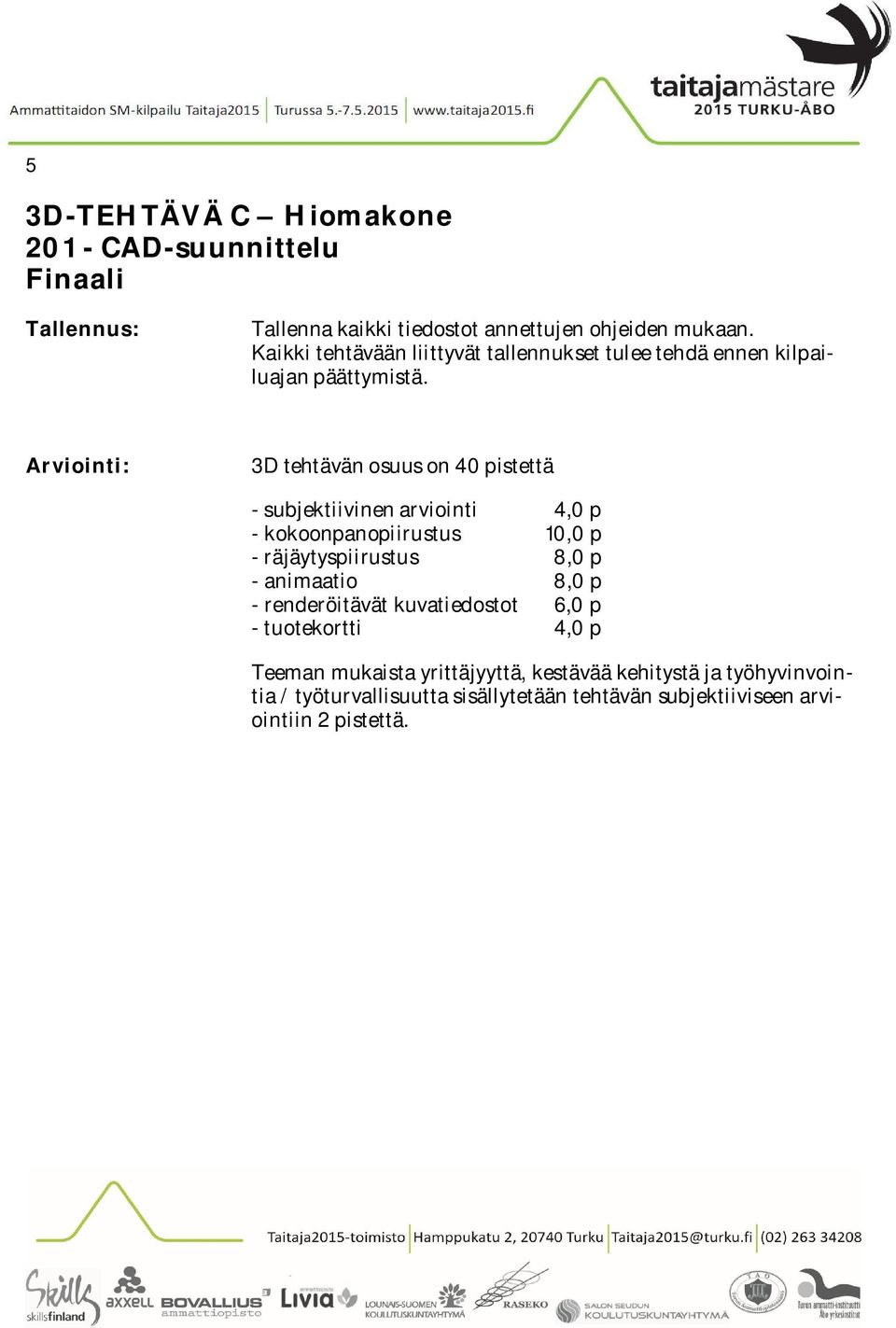

5 5 Tallennus: Tallenna kaikki tiedostot annettujen ohjeiden mukaan. Kaikki tehtävään liittyvät tallennukset tulee tehdä ennen kilpailuajan päättymistä. Arviointi: 3D tehtävän osuus on 40 pistettä - subjektiivinen arviointi 4,0 p - kokoonpanopiirustus 10,0 p - räjäytyspiirustus 8,0 p - animaatio 8,0 p - renderöitävät kuvatiedostot 6,0 p - tuotekortti 4,0 p Teeman mukaista yrittäjyyttä, kestävää kehitystä ja työhyvinvointia / työturvallisuutta sisällytetään tehtävän subjektiiviseen arviointiin 2 pistettä.
