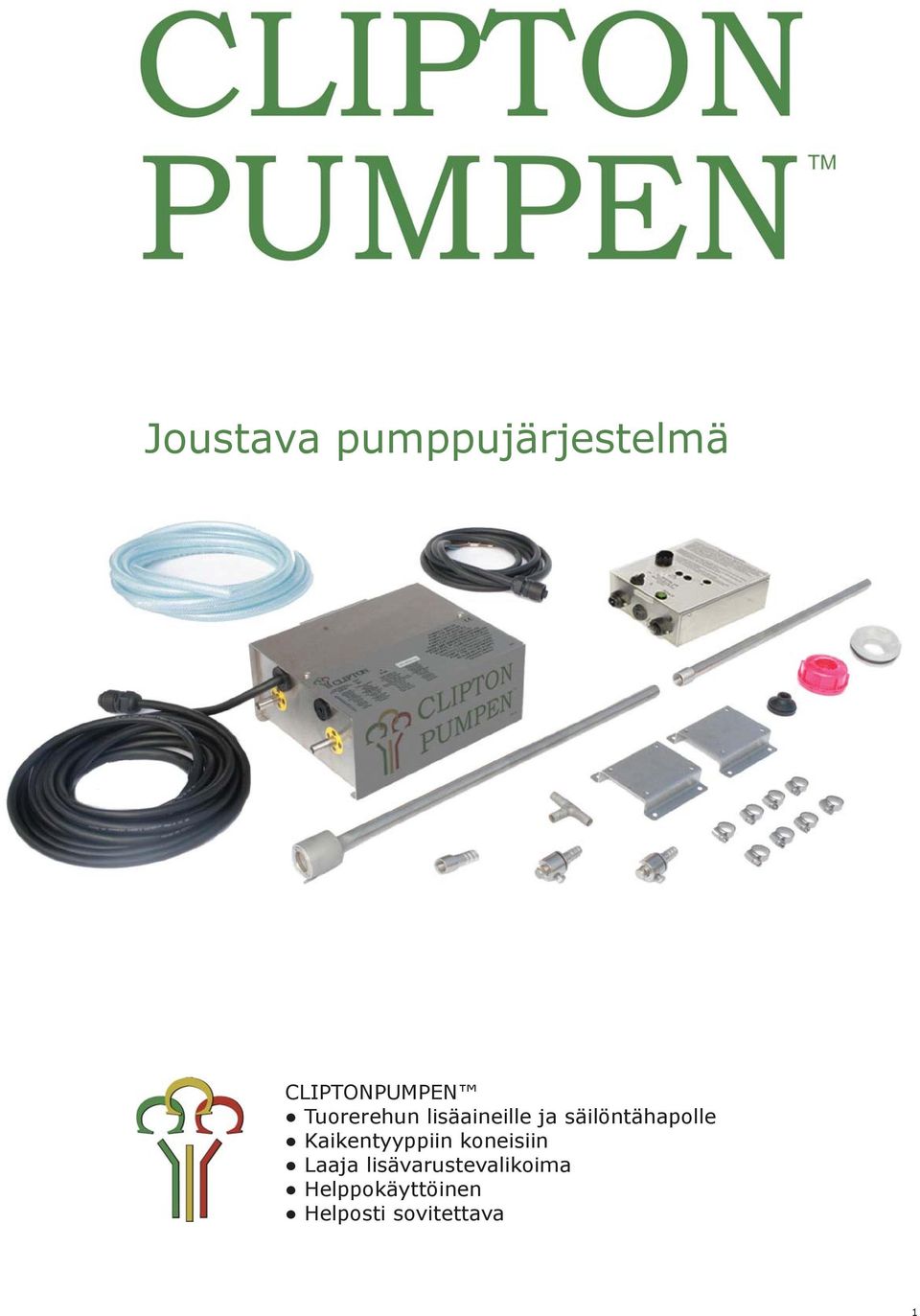

1 Joustava pumppujärjestelmä CLIPTONPUMPEN Tuorerehun lisäaineille ja säilöntähapolle Kaikentyyppiin koneisiin Laaja lisävarustevalikoima Helppokäyttöinen Helposti sovitettava 1

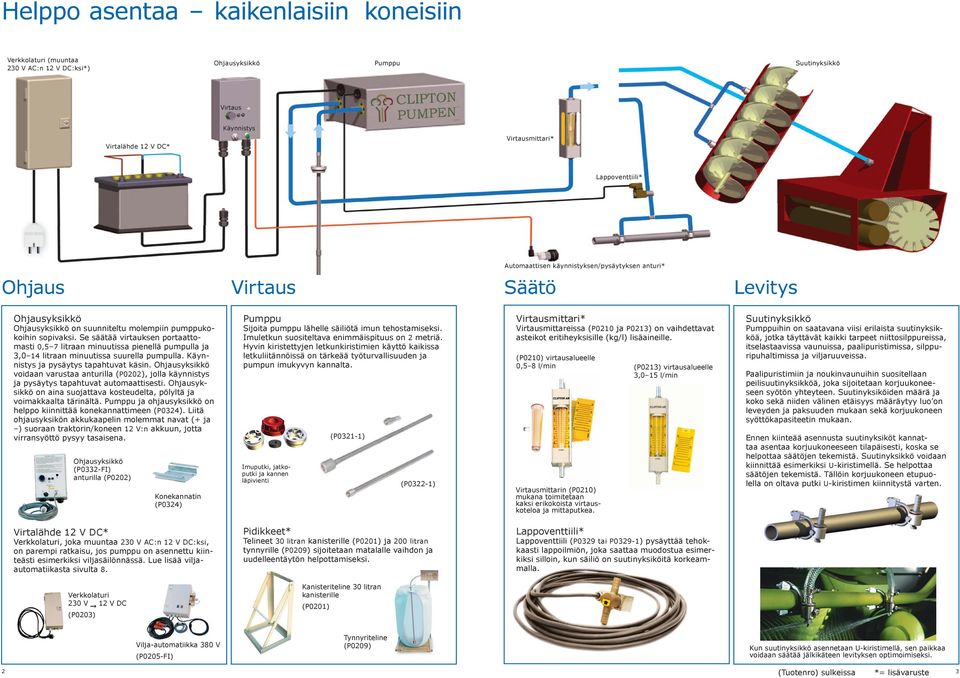

2 Helppo asentaa kaikenlaisiin koneisiin Verkkolaturi (muuntaa 230 V AC:n 12 V DC:ksi*) Pumppu Suutinyksikkö Virtaus Virtalähde 12 V DC* Käynnistys * Lappoventtiili* Automaattisen käynnistyksen/pysäytyksen anturi* Ohjaus Virtaus Säätö Levitys on suunniteltu molempiin pumppukokoihin sopivaksi. Se säätää virtauksen portaattomasti 0,5 7 litraan minuutissa pienellä pumpulla ja 3,0 14 litraan minuutissa suurella pumpulla. Käynnistys ja pysäytys tapahtuvat käsin. voidaan varustaa anturilla (P0202), jolla käynnistys ja pysäytys tapahtuvat automaattisesti. on aina suojattava kosteudelta, pölyltä ja voimakkaalta tärinältä. Pumppu ja ohjausyksikkö on helppo kiinnittää konekannattimeen (P0324). Liitä ohjausyksikön akkukaapelin molemmat navat (+ ja ) suoraan traktorin/koneen 12 V:n akkuun, jotta virransyöttö pysyy tasaisena. (P0332-FI) anturilla (P0202) (P0324) Pumppu Sijoita pumppu lähelle säiliötä imun tehostamiseksi. Imuletkun suositeltava enimmäispituus on 2 metriä. Hyvin kiristettyjen letkunkiristimien käyttö kaikissa letkuliitännöissä on tärkeää työturvallisuuden ja pumpun imukyvyn kannalta. Imuputki, jatkoputki ja kannen läpivienti (P0321-1) (P0322-1) * Virtausmittareissa (P0210 ja P0213) on vaihdettavat asteikot eritiheyksisille (kg/l) lisäaineille. (P0210) virtausalueelle 0,5 8 l/min n (P0210) mukana toimitetaan kaksi erikokoista virtauskoteloa ja mittaputkea. (P0213) virtausalueelle 3,0 15 l/min Suutinyksikkö Pumppuihin on saatavana viisi erilaista suutinyksikköä, jotka täyttävät kaikki tarpeet niittosilppureissa, itselastaavissa vaunuissa, paalipuristimissa, silppuripuhaltimissa ja viljaruuveissa. Paalipuristimiin ja noukinvaunuihin suositellaan peilisuutinyksikköä, joka sijoitetaan korjuukoneeseen syötön yhteyteen. Suutinyksiköiden määrä ja koko sekä niiden välinen etäisyys määräytyy luo on leveyden ja paksuuden mukaan sekä korjuukoneen syöttökapasiteetin mukaan. Ennen kiinteää asennusta suutinyksiköt kannattaa asentaa korjuukoneeseen tilapäisesti, koska se helpottaa säätöjen tekemistä. Suutinyksikkö voidaan kiinnittää esimerkiksi U-kiristimellä. Se helpottaa säätöjen tekemistä. Tällöin korjuukoneen etupuolella on oltava putki U-kiristimen kiinnitystä varten. Virtalähde 12 V DC* Verkkolaturi, joka muuntaa 230 V AC:n 12 V DC:ksi, on parempi ratkaisu, jos pumppu on asennettu kiinteästi esimerkiksi viljasäilönnässä. Lue lisää viljaautomatiikasta sivulta 8. Pidikkeet* Telineet 30 litran kanisterille (P0201) ja 200 litran tynnyrille (P0209) sijoitetaan matalalle vaihdon ja uudelleentäytön helpottamiseksi. Lappoventtiili* Lappoventtiili (P0329 tai P0329-1) pysäyttää tehokkaasti lappoilmiön, joka saattaa muodostua esimerkiksi silloin, kun säiliö on suutinyksiköitä korkeammalla. Verkkolaturi 230 V 12 V DC (P0203) Kanisteriteline 30 litran kanisterille (P0201) Vilja-automatiikka 380 V (P0205-FI) Tynnyriteline (P0209) Kun suutinyksikkö asennetaan U-kiristimellä, sen paikkaa voidaan säätää jälkikäteen levityksen optimoimiseksi. (Tuotenro) sulkeissa *= lisävaruste 2 3

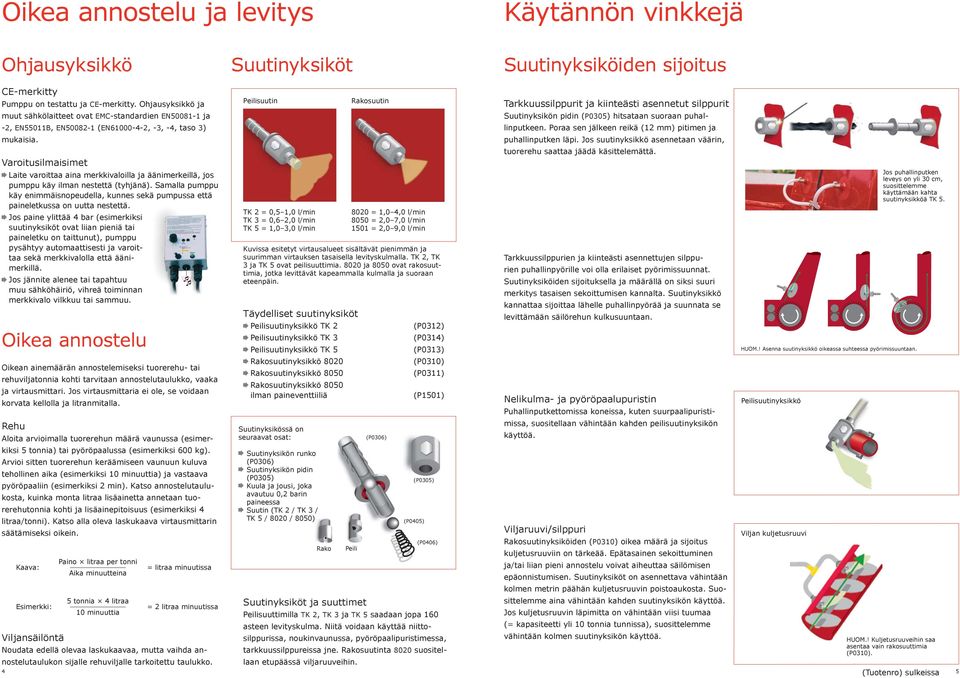

3 Oikea annostelu ja levitys Käytännön vinkkejä Suutinyksiköt Suutinyksiköiden sijoitus CE-merkitty Pumppu on testattu ja CE-merkitty. ja muut sähkölaitteet ovat EMC-standardien EN ja -2, EN55011B, EN (EN , -3, -4, taso 3) mukaisia. Varoitusilmaisimet Laite varoittaa aina merkkivaloilla ja äänimerkeillä, jos pumppu käy ilman nestettä (tyhjänä). Samalla pumppu käy enimmäisnopeudella, kunnes sekä pumpussa että paineletkussa on uutta nestettä. Jos paine ylittää 4 bar (esimerkiksi suutinyksiköt ovat liian pieniä tai paineletku on taittunut), pumppu pysähtyy automaattisesti ja varoittaa sekä merkkivalolla että äänimerkillä. Jos jännite alenee tai tapahtuu muu sähköhäiriö, vihreä toiminnan merkkivalo vilkkuu tai sammuu. Oikea annostelu Oikean ainemäärän annostelemiseksi tuorerehu- tai rehuviljatonnia kohti tarvitaan annostelutaulukko, vaaka ja virtausmittari. Jos virtausmittaria ei ole, se voidaan korvata kellolla ja litranmitalla. Rehu Aloita arvioimalla tuorerehun määrä vaunussa (esimerkiksi 5 tonnia) tai pyöröpaalussa (esimerkiksi 600 kg). Arvioi sitten tuorerehun keräämiseen vaunuun kuluva tehollinen aika (esimerkiksi 10 minuuttia) ja vastaava pyöröpaaliin (esimerkiksi 2 min). Katso annostelutaulukosta, kuinka monta litraa lisäainetta annetaan tuorerehutonnia kohti ja lisäainepitoisuus (esimerkiksi 4 litraa/tonni). Katso alla oleva laskukaava virtausmittarin säätämiseksi oikein. Kaava: Esimerkki: Paino litraa per tonni Aika minuutteina 5 tonnia 4 litraa 10 minuuttia = litraa minuutissa = 2 litraa minuutissa Viljansäilöntä Noudata edellä olevaa laskukaavaa, mutta vaihda annostelutaulukon sijalle rehuviljalle tarkoitettu taulukko. Peilisuutin TK 2 = 0,5 1,0 l/min TK 3 = 0,6 2,0 l/min TK 5 = 1,0 3,0 l/min Kuvissa esitetyt virtausalueet sisältävät pienimmän ja suurimman virtauksen tasaisella levityskulmalla. TK 2, TK 3 ja TK 5 ovat peilisuuttimia ja 8050 ovat rakosuuttimia, jotka levittävät kapeammalla kulmalla ja suoraan eteenpäin. Täydelliset suutinyksiköt TK 2 TK 3 TK ilman paineventtiiliä Suutinyksikössä on seuraavat osat: Suutinyksikön runko (P0306) Suutinyksikön pidin (P0305) Kuula ja jousi, joka avautuu 0,2 barin paineessa Suutin (TK 2 / TK 3 / TK 5 / 8020 / 8050) Rako Rakosuutin 8020 = 1,0 4,0 l/min 8050 = 2,0 7,0 l/min 1501 = 2,0 9,0 l/min Peili Suutinyksiköt ja suuttimet (P0306) (P0312) (P0314) (P0313) (P0310) (P0311) (P1501) (P0305) (P0405) (P0406) Peilisuuttimilla TK 2, TK 3 ja TK 5 saadaan jopa 160 asteen levityskulma. Niitä voidaan käyttää niittosilppurissa, noukinvaunussa, pyöröpaalipuristimessa, tarkkuussilppureissa jne. Rakosuutinta 8020 suositellaan etupäässä viljaruuveihin. Tarkkuussilppurit ja kiinteästi asennetut silppurit Suutinyksikön pidin (P0305) hitsataan suoraan puhallinputkeen. Poraa sen jälkeen reikä (12 mm) pitimen ja puhallinputken läpi. Jos suutinyksikkö asennetaan väärin, tuorerehu saattaa jäädä käsittelemättä. Tarkkuussilppurien ja kiinteästi asennettujen silppurien puhallinpyörille voi olla erilaiset pyörimissuunnat. Suutinyksiköiden sijoituksella ja määrällä on siksi suuri merkitys tasaisen sekoittumisen kannalta. Suutinyksikkö kannattaa sijoittaa lähelle puhallinpyörää ja suunnata se levittämään säilörehun kulkusuuntaan. Nelikulma- ja pyöröpaalupuristin Puhallinputkettomissa koneissa, kuten suurpaalipuristimissa, suositellaan vähintään kahden peilisuutinyksikön käyttöä. Viljaruuvi/silppuri Rakosuutinyksiköiden (P0310) oikea määrä ja sijoitus kuljetusruuviin on tärkeää. Epätasainen sekoittuminen ja/tai liian pieni annostelu voivat aiheuttaa säilömisen epäonnistumisen. Suutinyksiköt on asennettava vähintään kolmen metrin päähän kuljetusruuvin poistoaukosta. Suosittelemme aina vähintään kahden suutinyksikön käyttöä. Jos kuljetusruuvin läpimitta on vähintään viisi tuumaa (= kapasiteetti yli 10 tonnia tunnissa), suosittelemme vähintään kolmen suutinyksikön käyttöä. HUOM.! Asenna suutinyksikkö oikeassa suhteessa pyörimissuuntaan. Viljan kuljetusruuvi Jos puhallinputken leveys on yli 30 cm, suosittelemme käyttämään kahta suutinyksikköä TK 5. HUOM.! Kuljetusruuveihin saa asentaa vain rakosuuttimia (P0310). (Tuotenro) sulkeissa 4 5

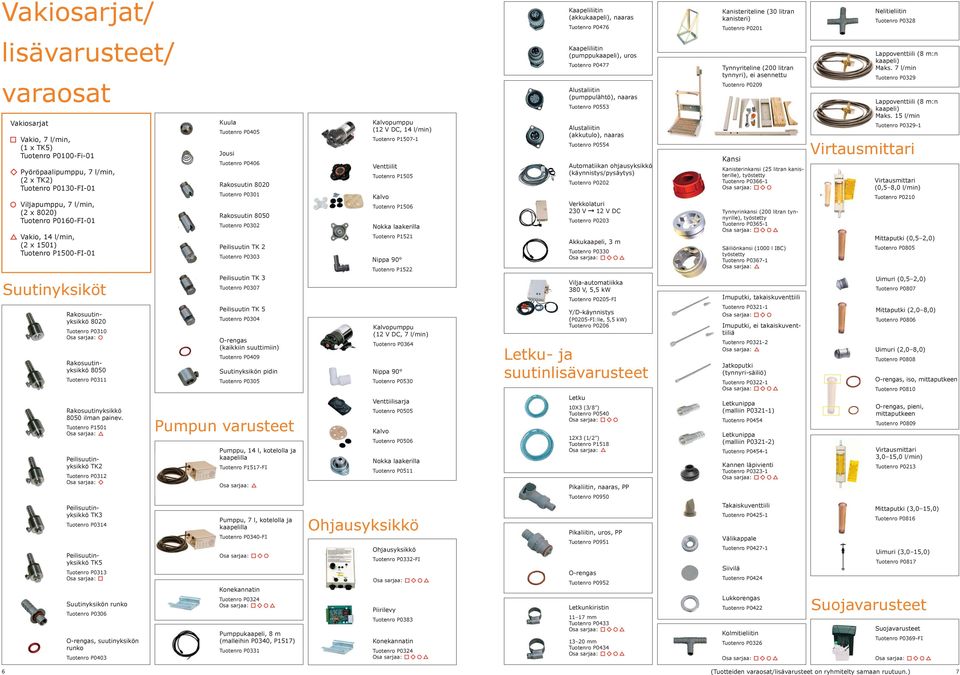

4 Vakiosarjat/ Kaapeliliitin (akkukaapeli), naaras Tuotenro P0476 Kanisteriteline (30 litran kanisteri) Tuotenro P0201 Nelitieliitin Tuotenro P0328 lisävarusteet/ varaosat Vakiosarjat Vakio, 7 l/min, (1 x TK5) Tuotenro P0100-Fi-01 Pyöröpaalipumppu, 7 l/min, (2 x TK2) Tuotenro P0130-FI-01 Viljapumppu, 7 l/min, (2 x 8020) Tuotenro P0160-FI-01 Vakio, 14 l/min, (2 x 1501) Tuotenro P1500-FI-01 Suutinyksiköt 8020 Tuotenro P Tuotenro P ilman painev. Tuotenro P1501 TK2 Tuotenro P0312 Kuula Tuotenro P0405 Jousi Tuotenro P0406 Rakosuutin 8020 Tuotenro P0301 Rakosuutin 8050 Tuotenro P0302 Peilisuutin TK 2 Tuotenro P0303 Peilisuutin TK 3 Tuotenro P0307 Peilisuutin TK 5 Tuotenro P0304 O-rengas (kaikkiin suuttimiin) Tuotenro P0409 Suutinyksikön pidin Tuotenro P0305 Pumpun varusteet Pumppu, 14 l, kotelolla ja kaapelilla Tuotenro P1517-FI Kalvopumppu (12 V DC, 14 l/min) Tuotenro P Venttiilit Tuotenro P1505 Kalvo Tuotenro P1506 Nokka laakerilla Tuotenro P1521 Nippa 90 Tuotenro P1522 Kalvopumppu (12 V DC, 7 l/min) Tuotenro P0364 Nippa 90 Tuotenro P0530 Venttiilisarja Tuotenro P0505 Kalvo Tuotenro P0506 Nokka laakerilla Tuotenro P0511 Kaapeliliitin (pumppukaapeli), uros Tuotenro P0477 Alustaliitin (pumppulähtö), naaras Tuotenro P0553 Alustaliitin (akkutulo), naaras Tuotenro P0554 Automatiikan ohjausyksikkö (käynnistys/pysäytys) Tuotenro P0202 Verkkolaturi 230 V 12 V DC Tuotenro P0203 Akkukaapeli, 3 m Tuotenro P0330 Vilja-automatiikka 380 V, 5,5 kw Tuotenro P0205-FI Y/D-käynnistys (P0205-FI:lle, 5,5 kw) Tuotenro P0206 Letku- ja suutinlisävarusteet Letku 10X3 (3/8 ) Tuotenro P X3 (1/2 ) Tuotenro P1518 Pikaliitin, naaras, PP Tynnyriteline (200 litran tynnyri), ei asennettu Tuotenro P0209 Kansi Kanisterinkansi (25 litran kanisterille), Tuotenro P Tynnyrinkansi (200 litran tynnyrille), Tuotenro P Säiliönkansi (1000 l IBC) Tuotenro P Imuputki, takaiskuventtiili Tuotenro P Imuputki, ei takaiskuventtiiliä Tuotenro P Jatkoputki (tynnyri-säiliö) Tuotenro P Letkunippa (malliin P0321-1) Tuotenro P0454 Letkunippa (malliin P0321-2) Tuotenro P Kannen läpivienti Tuotenro P Lappoventtiili (8 m:n kaapeli) Maks. 7 l/min Tuotenro P0329 Lappoventtiili (8 m:n kaapeli) Maks. 15 l/min Tuotenro P (0,5 8,0 l/min) Tuotenro P0210 Mittaputki (0,5 2,0) Tuotenro P0805 Uimuri (0,5 2,0) Tuotenro P0807 Mittaputki (2,0 8,0) Tuotenro P0806 Uimuri (2,0 8,0) Tuotenro P0808 O-rengas, iso, mittaputkeen Tuotenro P0810 O-rengas, pieni, mittaputkeen Tuotenro P0809 3,0 15,0 l/min) Tuotenro P0213 Tuotenro P0950 TK3 Tuotenro P0314 TK5 Tuotenro P0313 Suutinyksikön runko Tuotenro P0306 O-rengas, suutinyksikön runko Tuotenro P0403 Pumppu, 7 l, kotelolla ja kaapelilla Tuotenro P0340-FI Tuotenro P0324 Pumppukaapeli, 8 m (malleihin P0340, P1517) Tuotenro P0331 Tuotenro P0332-FI Piirilevy Tuotenro P0383 Tuotenro P0324 Pikaliitin, uros, PP Tuotenro P0951 O-rengas Tuotenro P0952 Letkunkiristin mm Tuotenro P mm Tuotenro P0434 Takaiskuventtiili Tuotenro P Välikappale Tuotenro P Siivilä Tuotenro P0424 Lukkorengas Tuotenro P0422 Kolmitieliitin Tuotenro P0326 Mittaputki (3,0 15,0) Tuotenro P0816 Uimuri (3,0 15,0) Tuotenro P0817 Suojavarusteet Suojavarusteet Tuotenro P0369-FI 6 (Tuotteiden varaosat/lisävarusteet on ryhmitelty samaan ruutuun.) 7

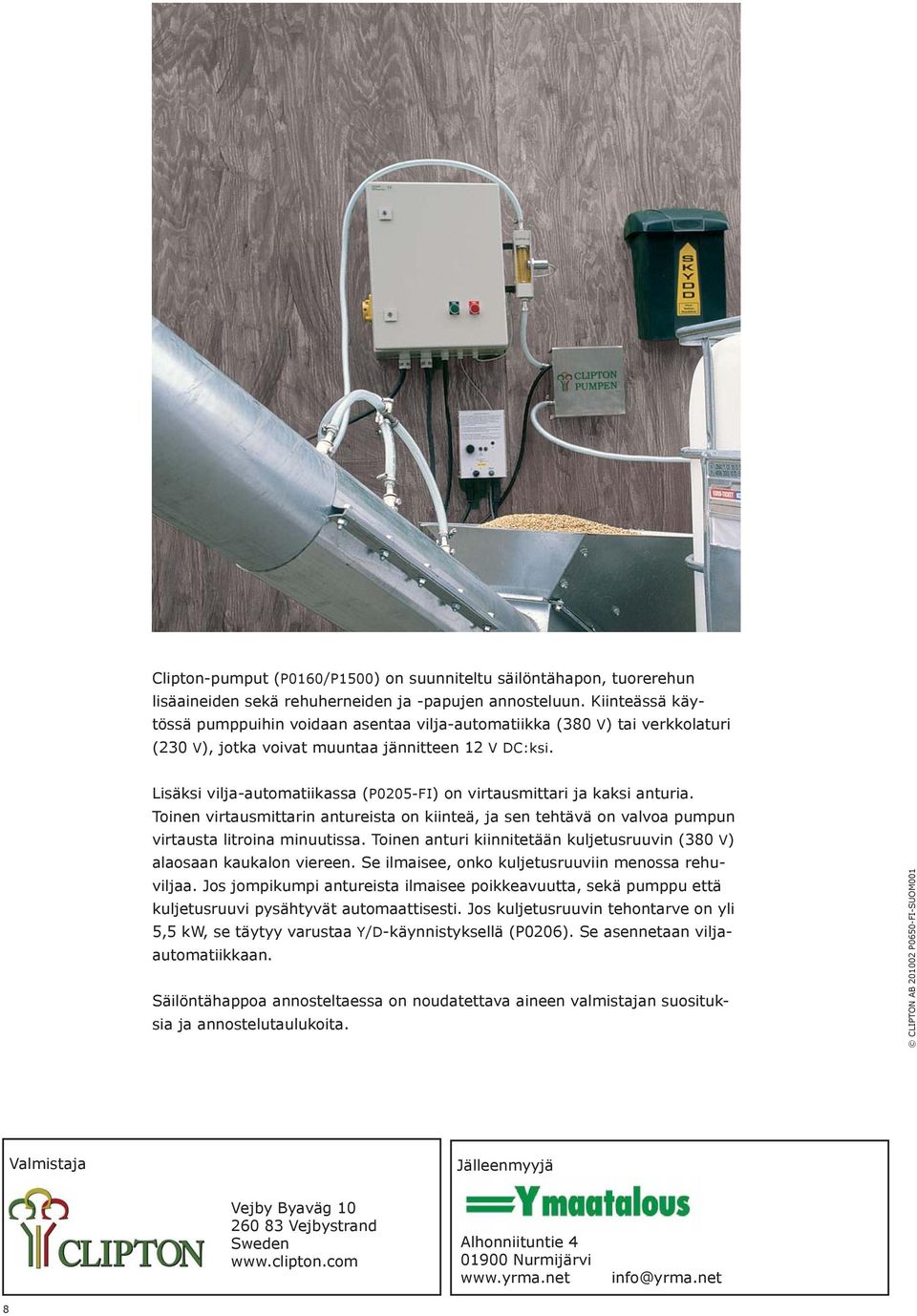

5 Clipton-pumput (P0160/P1500) on suunniteltu säilöntähapon, tuorerehun lisäaineiden sekä rehuherneiden ja -papujen annosteluun. Kiinteässä käytössä pumppuihin voidaan asentaa vilja-automatiikka (380 V) tai verkkolaturi (230 V), jotka voivat muuntaa jännitteen 12 V DC:ksi. Lisäksi vilja-automatiikassa (P0205-FI) on virtausmittari ja kaksi anturia. Toinen virtausmittarin antureista on kiinteä, ja sen tehtävä on valvoa pumpun virtausta litroina minuutissa. Toinen anturi kiinnitetään kuljetusruuvin (380 V) alaosaan kaukalon viereen. Se ilmaisee, onko kuljetusruuviin menossa rehuviljaa. Jos jompikumpi antureista ilmaisee poikkeavuutta, sekä pumppu että kuljetusruuvi pysähtyvät automaattisesti. Jos kuljetusruuvin tehontarve on yli 5,5 kw, se täytyy varustaa Y/D-käynnistyksellä (P0206). Se asennetaan viljaautomatiikkaan. Säilöntähappoa annosteltaessa on noudatettava aineen valmistajan suosituksia ja annostelutaulukoita. CLIPTON AB P0650-FI-SUOM001 Valmistaja Jälleenmyyjä Vejby Byaväg Vejbystrand Sweden Alhonniituntie Nurmijärvi info@yrma.net 8
