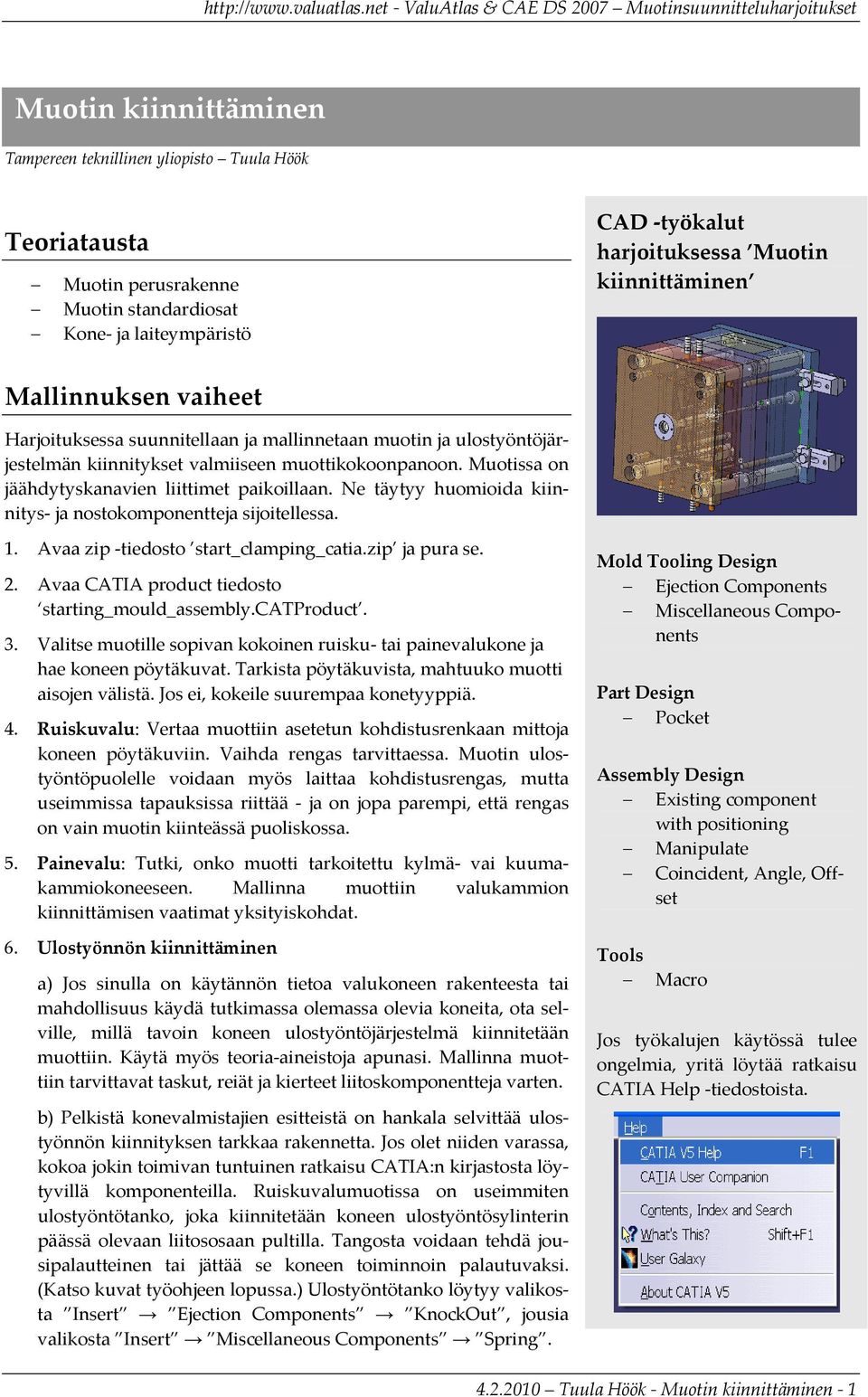

1 Muotin kiinnittäminen Tampereen teknillinen yliopisto Tuula Höök Teoriatausta Muotin perusrakenne Muotin standardiosat Kone ja laiteympäristö CAD työkalut harjoituksessa Muotin kiinnittäminen Mallinnuksen vaiheet Harjoituksessa suunnitellaan ja mallinnetaan muotin ja ulostyöntöjärjestelmän kiinnitykset valmiiseen muottikokoonpanoon. Muotissa on jäähdytyskanavien liittimet paikoillaan. Ne täytyy huomioida kiinnitys ja nostokomponentteja sijoitellessa. 1. Avaa zip tiedosto start_clamping_catia.zip ja pura se. 2. Avaa CATIA product tiedosto starting_mould_assembly.catproduct. 3. Valitse muotille sopivan kokoinen ruisku tai painevalukone ja hae koneen pöytäkuvat. Tarkista pöytäkuvista, mahtuuko muotti aisojen välistä. Jos ei, kokeile suurempaa konetyyppiä. 4. Ruiskuvalu: Vertaa muottiin asetetun kohdistusrenkaan mittoja koneen pöytäkuviin. Vaihda rengas tarvittaessa. Muotin ulostyöntöpuolelle voidaan myös laittaa kohdistusrengas, mutta useimmissa tapauksissa riittää ja on jopa parempi, että rengas on vain muotin kiinteässä puoliskossa. 5. Painevalu: Tutki, onko muotti tarkoitettu kylmä vai kuumakammiokoneeseen. Mallinna muottiin valukammion kiinnittämisen vaatimat yksityiskohdat. 6. Ulostyönnön kiinnittäminen a) Jos sinulla on käytännön tietoa valukoneen rakenteesta tai mahdollisuus käydä tutkimassa olemassa olevia koneita, ota selville, millä tavoin koneen ulostyöntöjärjestelmä kiinnitetään muottiin. Käytä myös teoria aineistoja apunasi. Mallinna muottiin tarvittavat taskut, reiät ja kierteet liitoskomponentteja varten. b) Pelkistä konevalmistajien esitteistä on hankala selvittää ulostyönnön kiinnityksen tarkkaa rakennetta. Jos olet niiden varassa, kokoa jokin toimivan tuntuinen ratkaisu CATIA:n kirjastosta löytyvillä komponenteilla. Ruiskuvalumuotissa on useimmiten ulostyöntötanko, joka kiinnitetään koneen ulostyöntösylinterin päässä olevaan liitososaan pultilla. Tangosta voidaan tehdä jousipalautteinen tai jättää se koneen toiminnoin palautuvaksi. (Katso kuvat työohjeen lopussa.) Ulostyöntötanko löytyy valikosta Insert Ejection Components KnockOut, jousia valikosta Insert Miscellaneous Components Spring. Mold Tooling Design Ejection Components Miscellaneous Components Part Design Pocket Assembly Design Existing component with positioning Manipulate Coincident, Angle, Offset Tools Macro Jos työkalujen käytössä tulee ongelmia, yritä löytää ratkaisu CATIA Help tiedostoista Tuula Höök Muotin kiinnittäminen 1

2 Painevalumuotti kiinnitetään neljällä ulostyöntötangolla. Koneen hydrauliikka palauttaa ulostyönnön lähes kaikissa konemalleissa. Sekä ruisku että painevalukoneissa voi olla myös jokin pikakiinnitysjärjestelmä. 5. Tee muottiin joko pulttikiinnitys tai kiinnitys festiraudoilla. Hae sopivan kokoiset pultit tai festirautakokoonpano CATIA kirjastosta. Jos sieltä ei löydy, käytä jotakin ilmaista www komponenttikirjastoa (esimerkiksi Part Server, tai muotin standardiosavalmistajien sähköistä luetteloa. Part Server toimittaa komponenttien mallit makroina. Katso ohje makrojen käyttämiseen CAD Pikaoppaasta. Pulttikiinnitystä varten sinun täytyy mallintaa muottiin urat valukoneen pöydissä olevien kiinnitysreikien tai urien kohdalle. Festirautakiinnitys vaatii sivukiskoihin taskut, jos kiinnityslaatta on muiden laattojen kanssa saman levyinen. Jos muotissa on muita laattoja leveämmät kiinnityslaatat, mitään uria ei välttämättä tarvita. Tarkista valukoneen pöytäkuvista kiinnitysreikien tai urien koko ja sijainti. Katso kuvat alla. Mallinna urat Part Design työskentelytilassa. Siirry Part Design työskentelytilaan valitsemalla hiiren oikealla painikkeella Clamping (/Setting) Plate Clamping (/Setting) Plate Object Edit. Tai tuplaklikkaa Clamping (/Setting) Plate. Käytä Clamping (/Setting) Plate (Clamping (/Setting) Plate.1) objektin alla olevaa objektia (Katso kuvat vasemmalla ja harjoitusohjeen lopussa). Festiraudat tai pultit tuodaan kokoonpanoon ja sidotaan paikoilleen Assebly Design työskentelytilassa ( Start Mechnanical Design Assembly Design ): Käytä komponentin tuomiseen Insert Existing Component with Positioning toimintoa. Käytä komponenttien siirtämiseen Manipulate toimintoa ( Edit Move Manipulate ). Sitominen tehdään esimerkiksi Insert Coincidence, Insert Offset tai Insert Angle toiminnoilla. HUOM: Jos muottikokoonpanossa olevat jäähdytyskanavien liitokset tai muut jäähdytykseen kuuluvat komponentit estävät sijoittamasta kiinnitysrautoja, tee tarvittavat muutokset. Älä leikkaa sivukiskoon taskua ohjauskomponenttien päälle. Tarkista luettelosta. Ohjauskomponentit ja niiden asennusreiät eivät välttämättä näy CATIA mallissa. 6. Aseta lopuksi nostosilmukat paikoilleen. Nostosilmukoita tarvitaan niin paljon, että muotti pysyy tasapainossa. Muotin alapuolelle on hyvä valmistaa yhdet kierrereiät nostosilmukoita varten, jos muotti on hyvin isokokoinen. Näihin reikiin voidaan tarvittaessa kiinnittää nostosilmukat ja kääntää muotti Tuula Höök Muotin kiinnittäminen 2

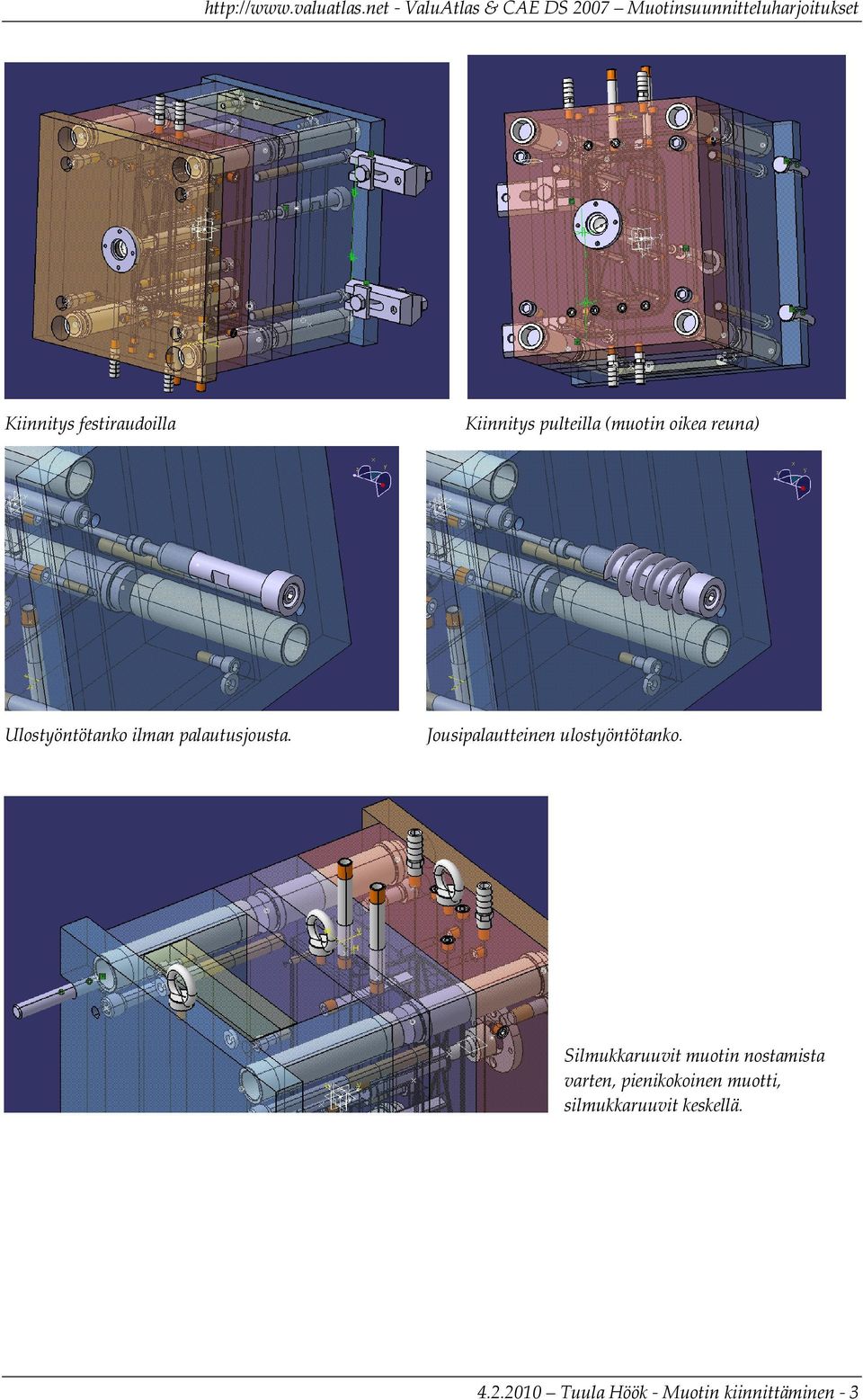

3 Kiinnitys festiraudoilla Kiinnitys pulteilla (muotin oikea reuna) Ulostyöntötanko ilman palautusjousta. Jousipalautteinen ulostyöntötanko. Keernapuoli Pesäpuoli Silmukkaruuvit muotin nostamista varten, pienikokoinen muotti, silmukkaruuvit keskellä Tuula Höök Muotin kiinnittäminen 3

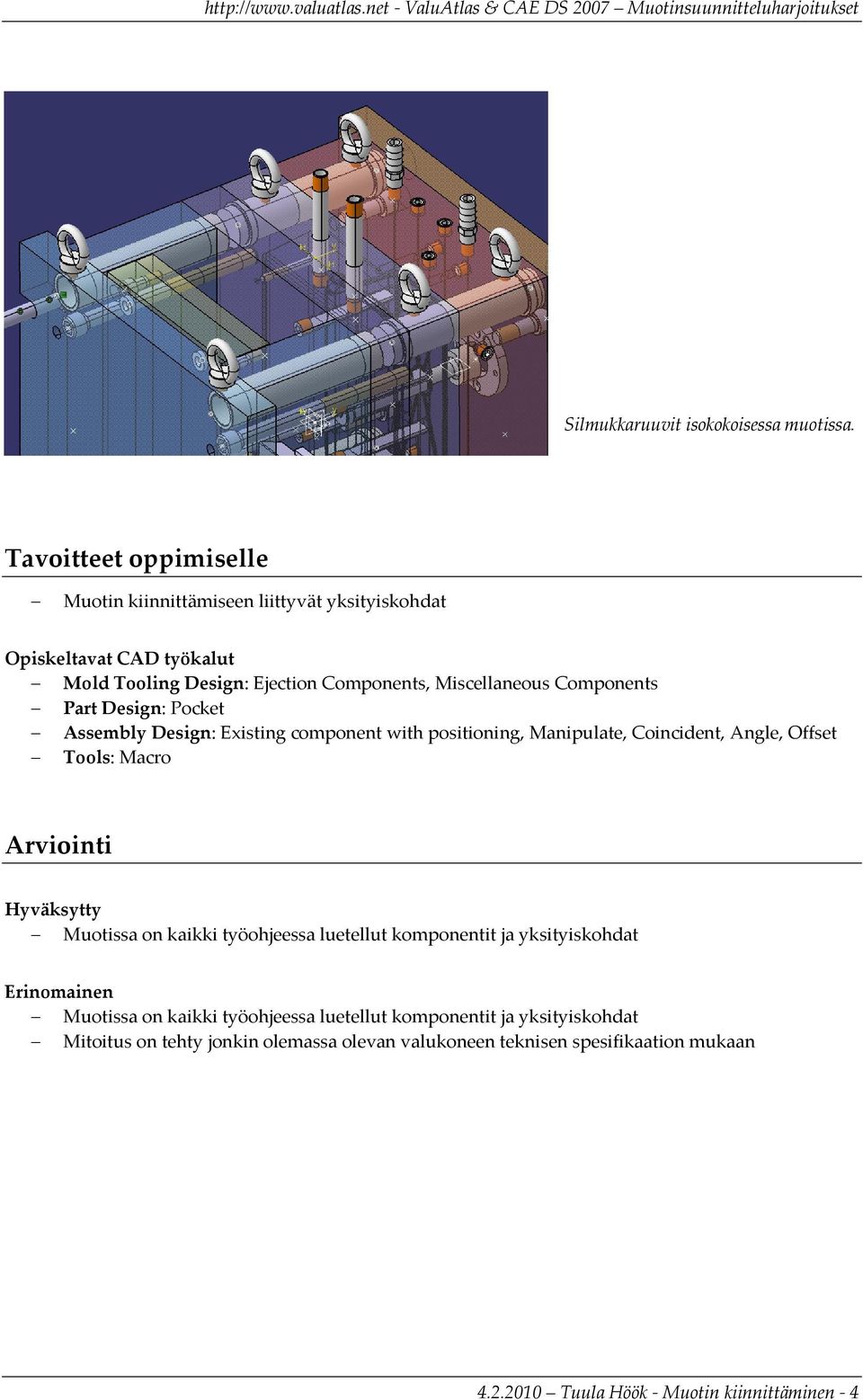

4 Silmukkaruuvit isokokoisessa muotissa. Tavoitteet oppimiselle Muotin kiinnittämiseen liittyvät yksityiskohdat Opiskeltavat CAD työkalut Mold Tooling Design: Ejection Components, Miscellaneous Components Part Design: Pocket Assembly Design: Existing component with positioning, Manipulate, Coincident, Angle, Offset Tools: Macro Arviointi Hyväksytty Muotissa on kaikki työohjeessa luetellut komponentit ja yksityiskohdat Erinomainen Muotissa on kaikki työohjeessa luetellut komponentit ja yksityiskohdat Mitoitus on tehty jonkin olemassa olevan valukoneen teknisen spesifikaation mukaan Tuula Höök Muotin kiinnittäminen 4

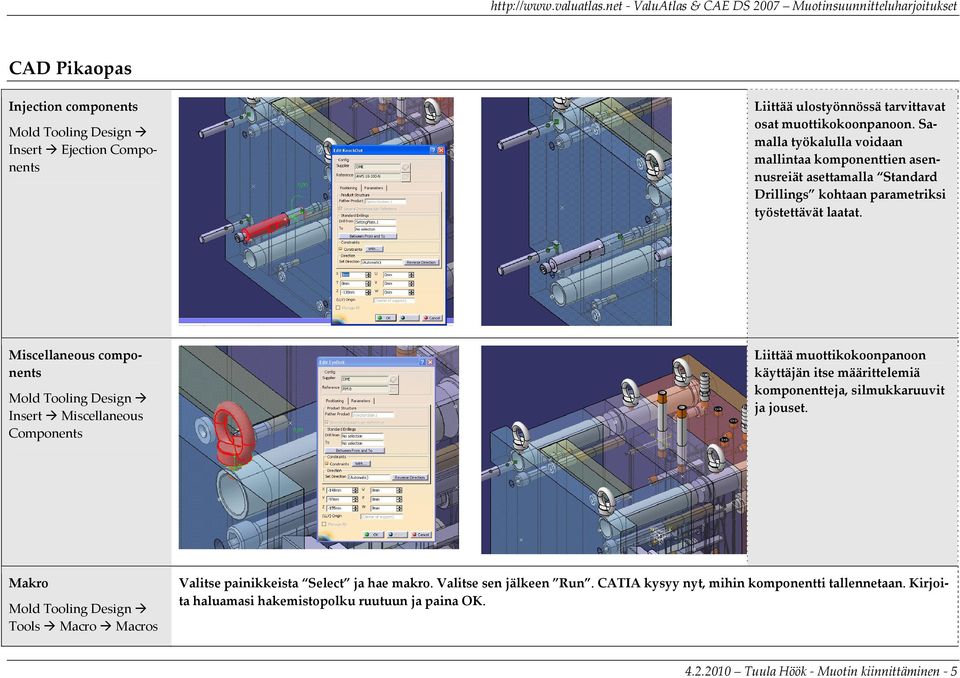

5 CAD Pikaopas Injection components Mold Tooling Design Insert Ejection Components Liittää ulostyönnössä tarvittavat osat muottikokoonpanoon. Samalla työkalulla voidaan mallintaa komponenttien asennusreiät asettamalla Standard Drillings kohtaan parametriksi työstettävät laatat. Miscellaneous components Mold Tooling Design Insert Miscellaneous Components Liittää muottikokoonpanoon käyttäjän itse määrittelemiä komponentteja, silmukkaruuvit ja jouset. Makro Mold Tooling Design Tools Macro Macros Valitse painikkeista Select ja hae makro. Valitse sen jälkeen Run. CATIA kysyy nyt, mihin komponentti tallennetaan. Kirjoita haluamasi hakemistopolku ruutuun ja paina OK Tuula Höök Muotin kiinnittäminen 5

6 Manipulate/Snap Assembly Design Edit Move Manipulate/Snap Manipulation ja Snap toimintoja käytetään kappaleiden liikuttamiseen kokoonpanossa. Manipulation liikuttaa kappaleita akseleiden suhteen. Snap toiminnolla kappaleita voidaan liikuttaa kohdakkain ilman sidoksia. Coincidence/Angle/Offset Assembly Design Insert Coincidence/ Angle/ Offset Coincidence, Angle ja Offset toiminnoilla sidotaan kokoonpanon osia tai alikokoonpanoja toisiinsa eri tavoin. Alikokoonpanon sisällä olevat osat voidaan liittää toisiinsa valitsemalla alikokoonpano käsiteltäväksi objektiksi. Valitse oikea taso. Pocket Part Design Insert Sketch Based Features Pocket Pocket työkalulla voidaan kappaleesta poistaa materiaalia pursottamalla profiilia kappaleen sisällä Tuula Höök Muotin kiinnittäminen 6
