1 Nova nordic Carrybox Asennusohje ver

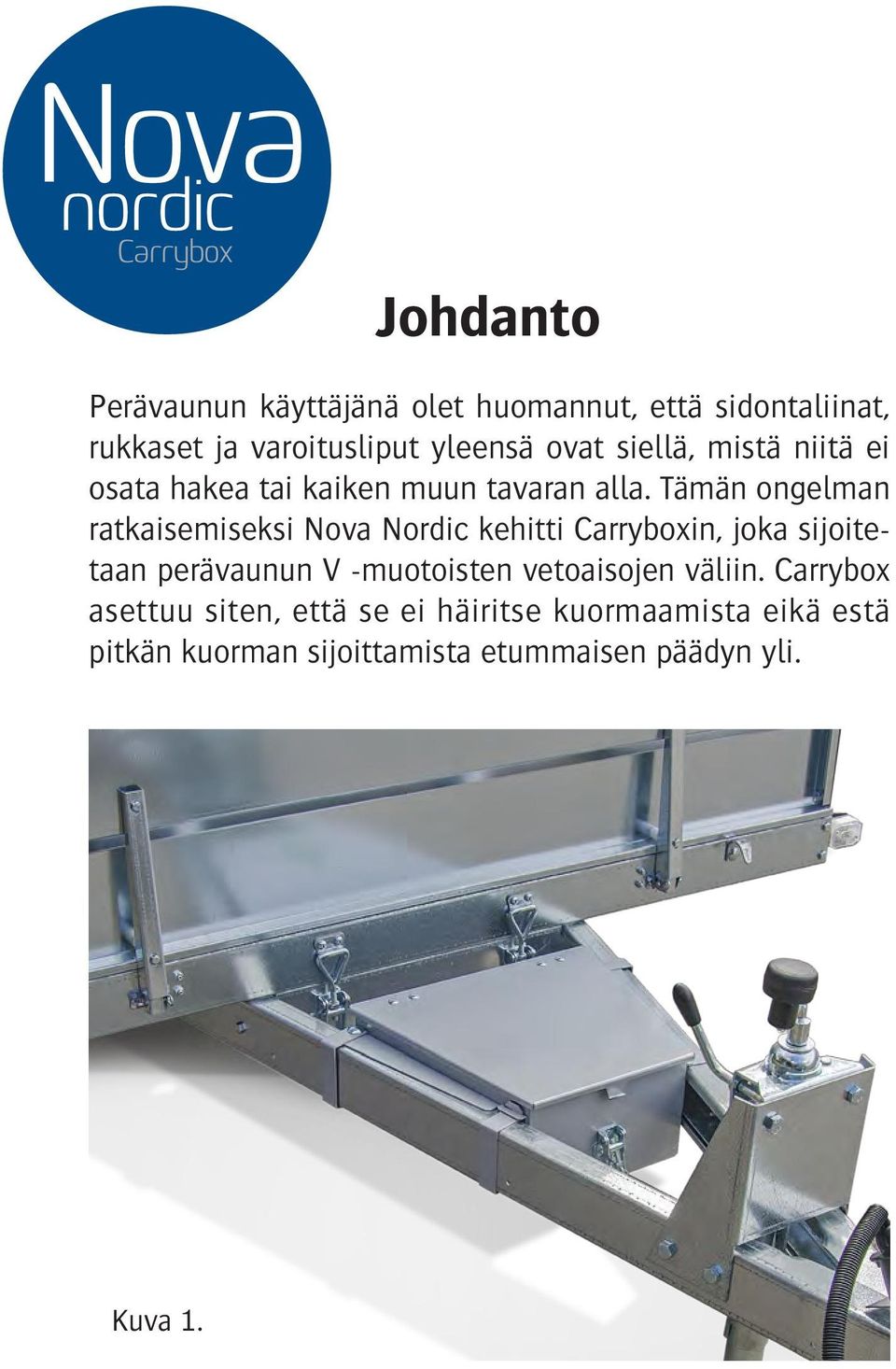

2 Nova nordic Carrybox Johdanto Perävaunun käyttäjänä olet huomannut, että sidontaliinat, rukkaset ja varoitusliput yleensä ovat siellä, mistä niitä ei osata hakea tai kaiken muun tavaran alla. Tämän ongelman ratkaisemiseksi Nova Nordic kehitti Carryboxin, joka sijoitetaan perävaunun V -muotoisten vetoaisojen väliin. Carrybox asettuu siten, että se ei häiritse kuormaamista eikä estä pitkän kuorman sijoittamista etummaisen päädyn yli. Kuva 1.

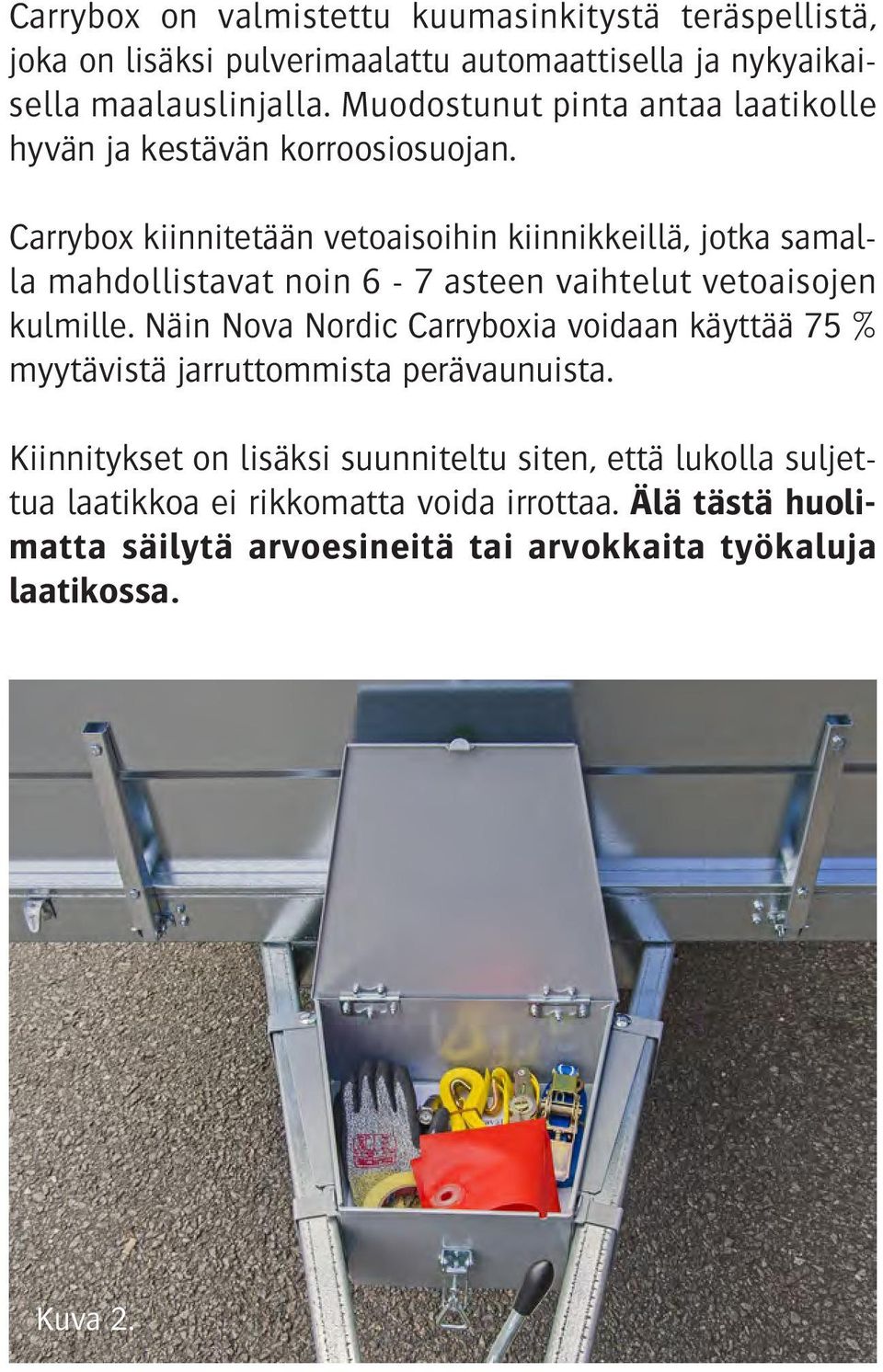

3 Carrybox on valmistettu kuumasinkitystä teräspellistä, joka on lisäksi pulverimaalattu automaattisella ja nykyaikaisella maalauslinjalla. Muodostunut pinta antaa laatikolle hyvän ja kestävän korroosiosuojan. Carrybox kiinnitetään vetoaisoihin kiinnikkeillä, jotka samalla mahdollistavat noin 6-7 asteen vaihtelut vetoaisojen kulmille. Näin Nova Nordic Carryboxia voidaan käyttää 75 % myytävistä jarruttommista perävaunuista. Kiinnitykset on lisäksi suunniteltu siten, että lukolla suljettua laatikkoa ei rikkomatta voida irrottaa. Älä tästä huolimatta säilytä arvoesineitä tai arvokkaita työkaluja laatikossa. Kuva 2.

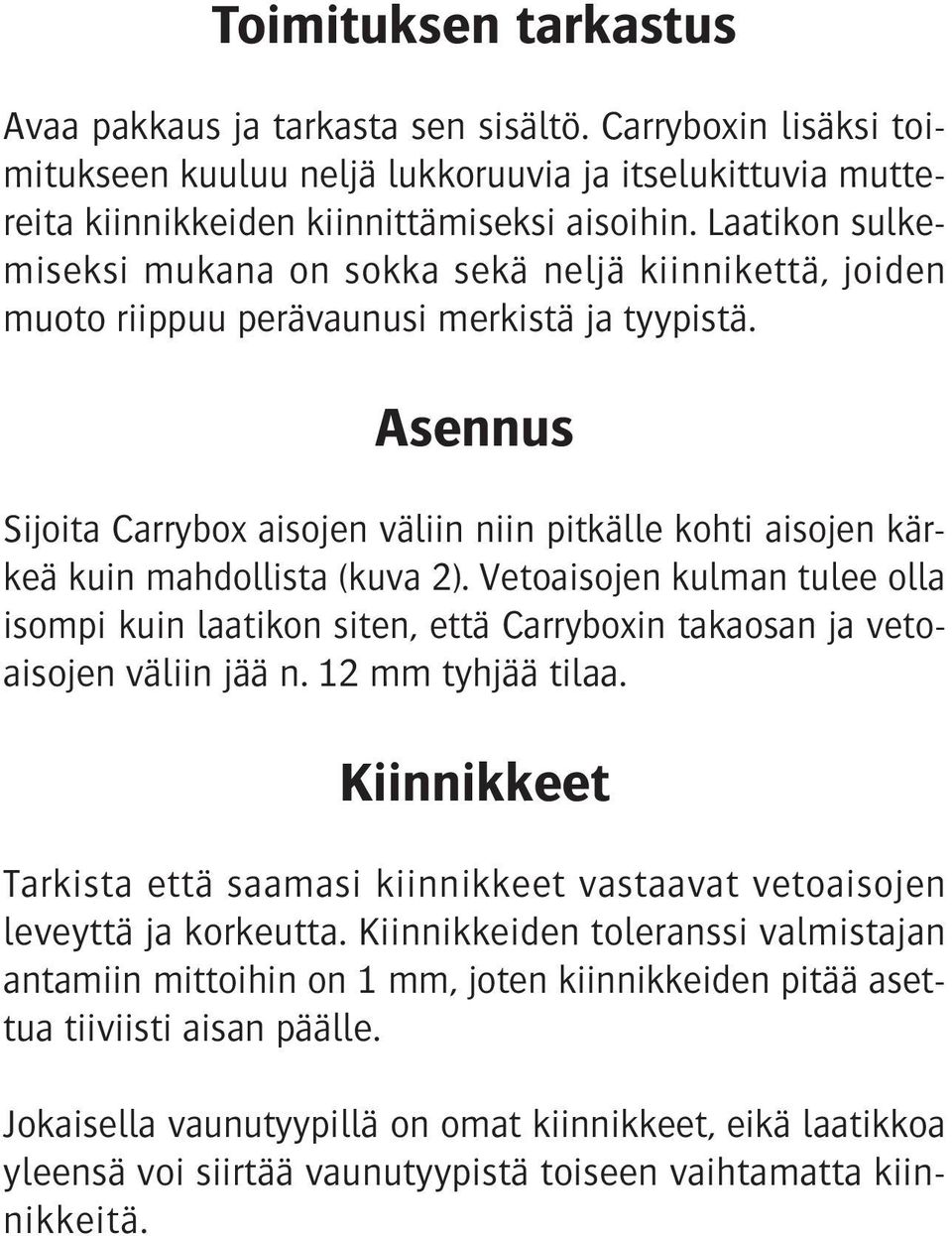

4 Toimituksen tarkastus Avaa pakkaus ja tarkasta sen sisältö. Carryboxin lisäksi toimitukseen kuuluu neljä lukkoruuvia ja itselukittuvia muttereita kiinnikkeiden kiinnittämiseksi aisoihin. Laatikon sulkemiseksi mukana on sokka sekä neljä kiinnikettä, joiden muoto riippuu perävaunusi merkistä ja tyypistä. Asennus Sijoita Carrybox aisojen väliin niin pitkälle kohti aisojen kärkeä kuin mahdollista (kuva 2). Vetoaisojen kulman tulee olla isompi kuin laatikon siten, että Carryboxin takaosan ja vetoaisojen väliin jää n. 12 mm tyhjää tilaa. Kiinnikkeet Tarkista että saamasi kiinnikkeet vastaavat vetoaisojen leveyttä ja korkeutta. Kiinnikkeiden toleranssi valmistajan antamiin mittoihin on 1 mm, joten kiinnikkeiden pitää asettua tiiviisti aisan päälle. Jokaisella vaunutyypillä on omat kiinnikkeet, eikä laatikkoa yleensä voi siirtää vaunutyypistä toiseen vaihtamatta kiinnikkeitä.

5 Etupuolen kiinnikkeet Kuvassa 3 näet kuinka etupuolen kiinnikkeet asettuvat laatikkoon. Kiinnikkeen yläosa lukittuu laatikossa olevaan hahloon ja kiinnikkeen alaosa kiinnitetään kupukantaisella lukkoruuvilla, jonka mutteri asennetaan laatikon sisäpuolelle. Kuva 3. Tämä asennustapa estää lukitun laatikon irrottamisen vaurioittamatta laatikkoa ja/tai kiinnikkeitä.

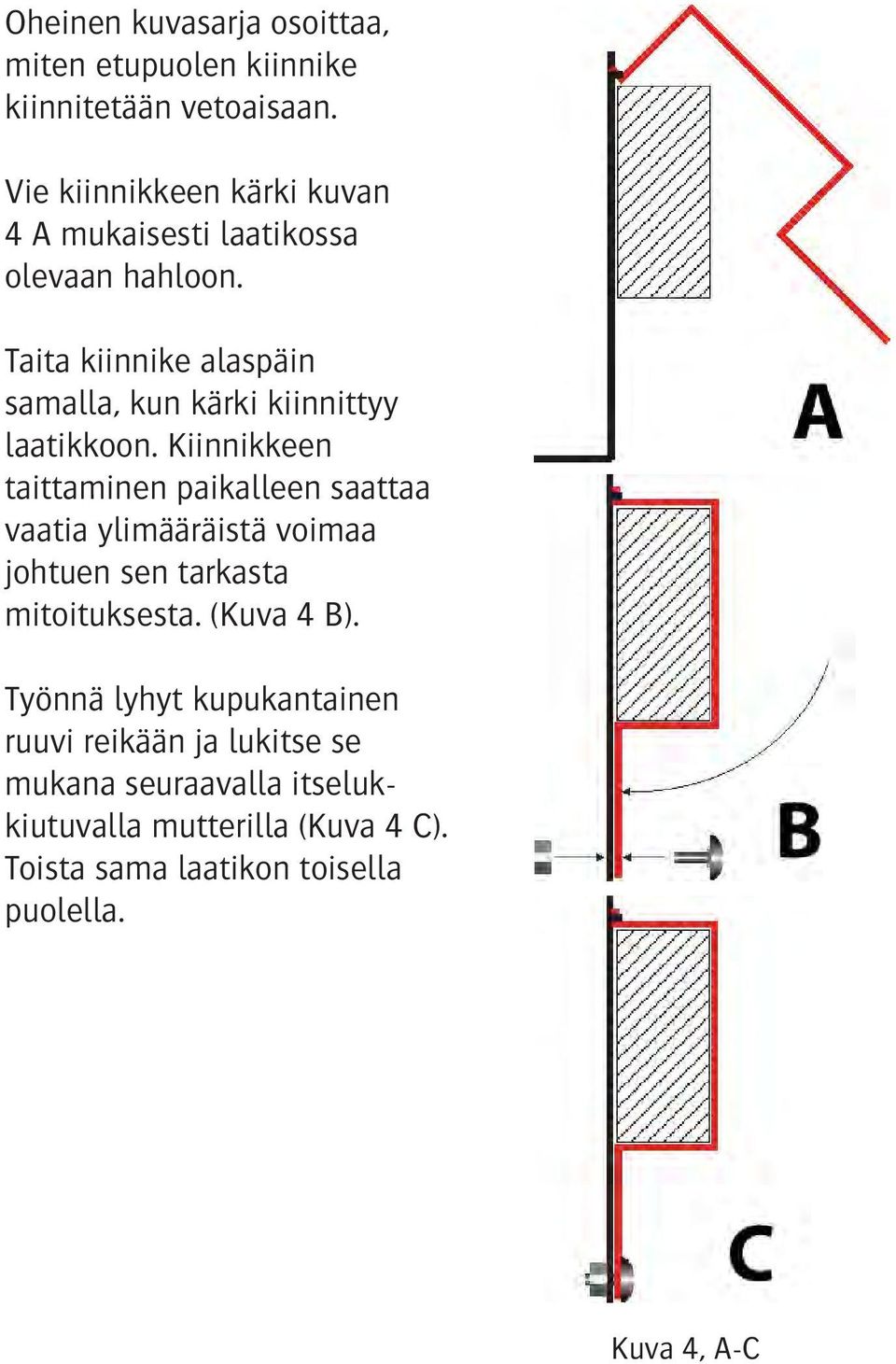

6 Oheinen kuvasarja osoittaa, miten etupuolen kiinnike kiinnitetään vetoaisaan. Vie kiinnikkeen kärki kuvan 4 A mukaisesti laatikossa olevaan hahloon. Taita kiinnike alaspäin samalla, kun kärki kiinnittyy laatikkoon. Kiinnikkeen taittaminen paikalleen saattaa vaatia ylimääräistä voimaa johtuen sen tarkasta mitoituksesta. (Kuva 4 B). Työnnä lyhyt kupukantainen ruuvi reikään ja lukitse se mukana seuraavalla itselukkiutuvalla mutterilla (Kuva 4 C). Toista sama laatikon toisella puolella. Kuva 4, A-C

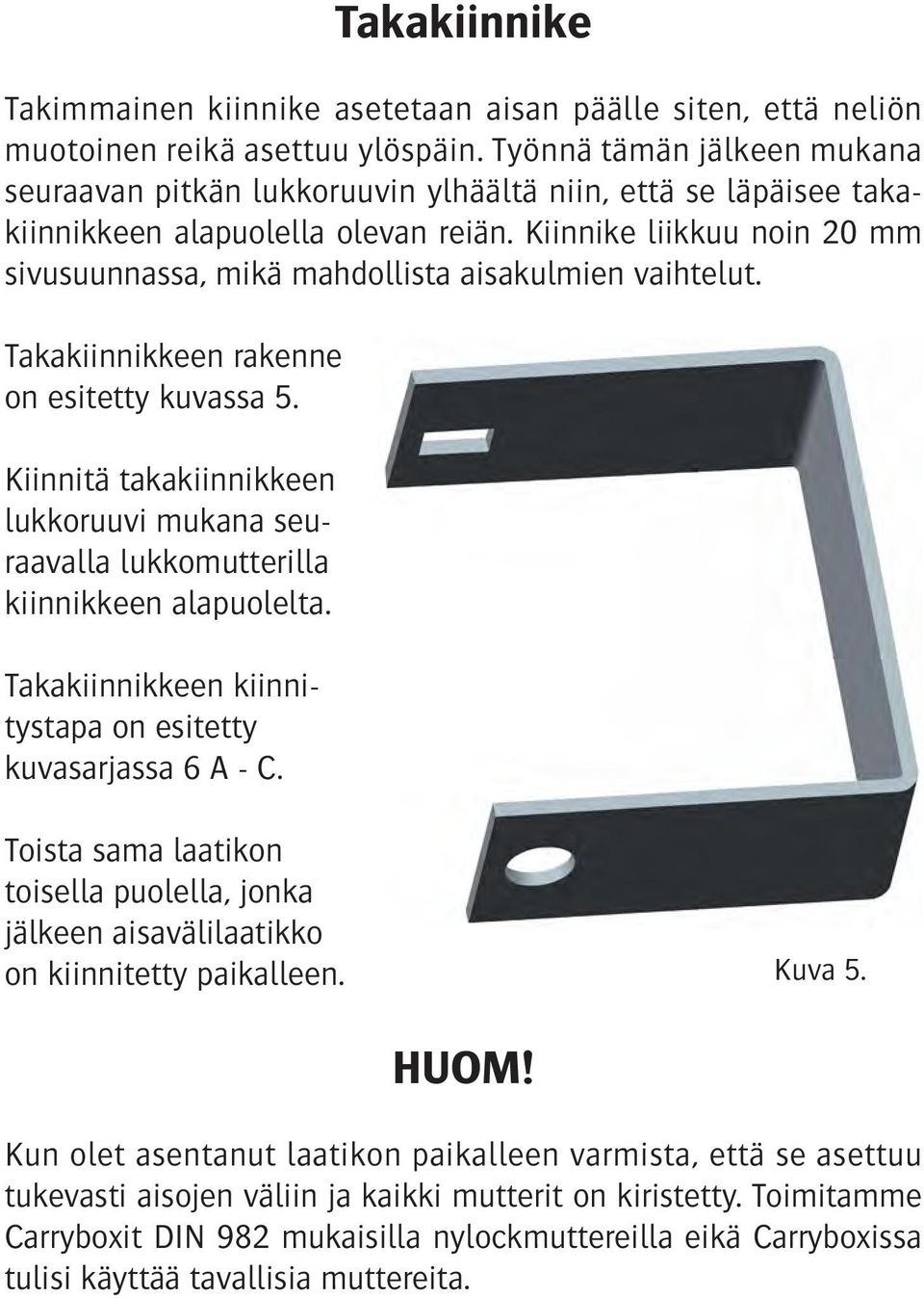

7 Takakiinnike Takimmainen kiinnike asetetaan aisan päälle siten, että neliön muotoinen reikä asettuu ylöspäin. Työnnä tämän jälkeen mukana seuraavan pitkän lukkoruuvin ylhäältä niin, että se läpäisee takakiinnikkeen alapuolella olevan reiän. Kiinnike liikkuu noin 20 mm sivusuunnassa, mikä mahdollista aisakulmien vaihtelut. Takakiinnikkeen rakenne on esitetty kuvassa 5. Kiinnitä takakiinnikkeen lukkoruuvi mukana seuraavalla lukkomutterilla kiinnikkeen alapuolelta. Takakiinnikkeen kiinnitystapa on esitetty kuvasarjassa 6 A - C. Toista sama laatikon toisella puolella, jonka jälkeen aisavälilaatikko on kiinnitetty paikalleen. Kuva 5. HUOM! Kun olet asentanut laatikon paikalleen varmista, että se asettuu tukevasti aisojen väliin ja kaikki mutterit on kiristetty. Toimitamme Carryboxit DIN 982 mukaisilla nylockmuttereilla eikä Carryboxissa tulisi käyttää tavallisia muttereita.

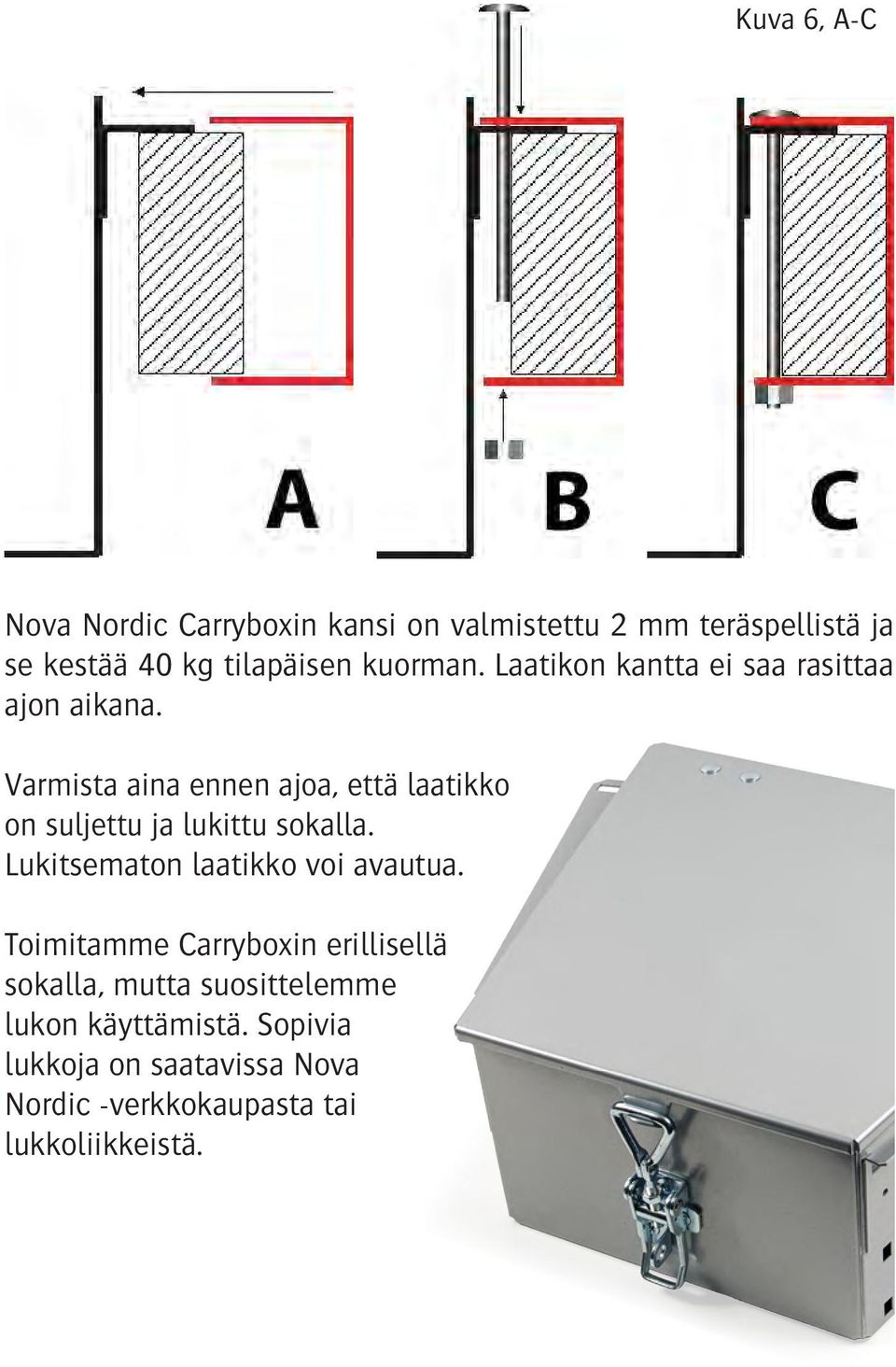

8 Kuva 6, A-C Nova Nordic Carryboxin kansi on valmistettu 2 mm teräspellistä ja se kestää 40 kg tilapäisen kuorman. Laatikon kantta ei saa rasittaa ajon aikana. Varmista aina ennen ajoa, että laatikko on suljettu ja lukittu sokalla. Lukitsematon laatikko voi avautua. Toimitamme Carryboxin erillisellä sokalla, mutta suosittelemme lukon käyttämistä. Sopivia lukkoja on saatavissa Nova Nordic -verkkokaupasta tai lukkoliikkeistä.

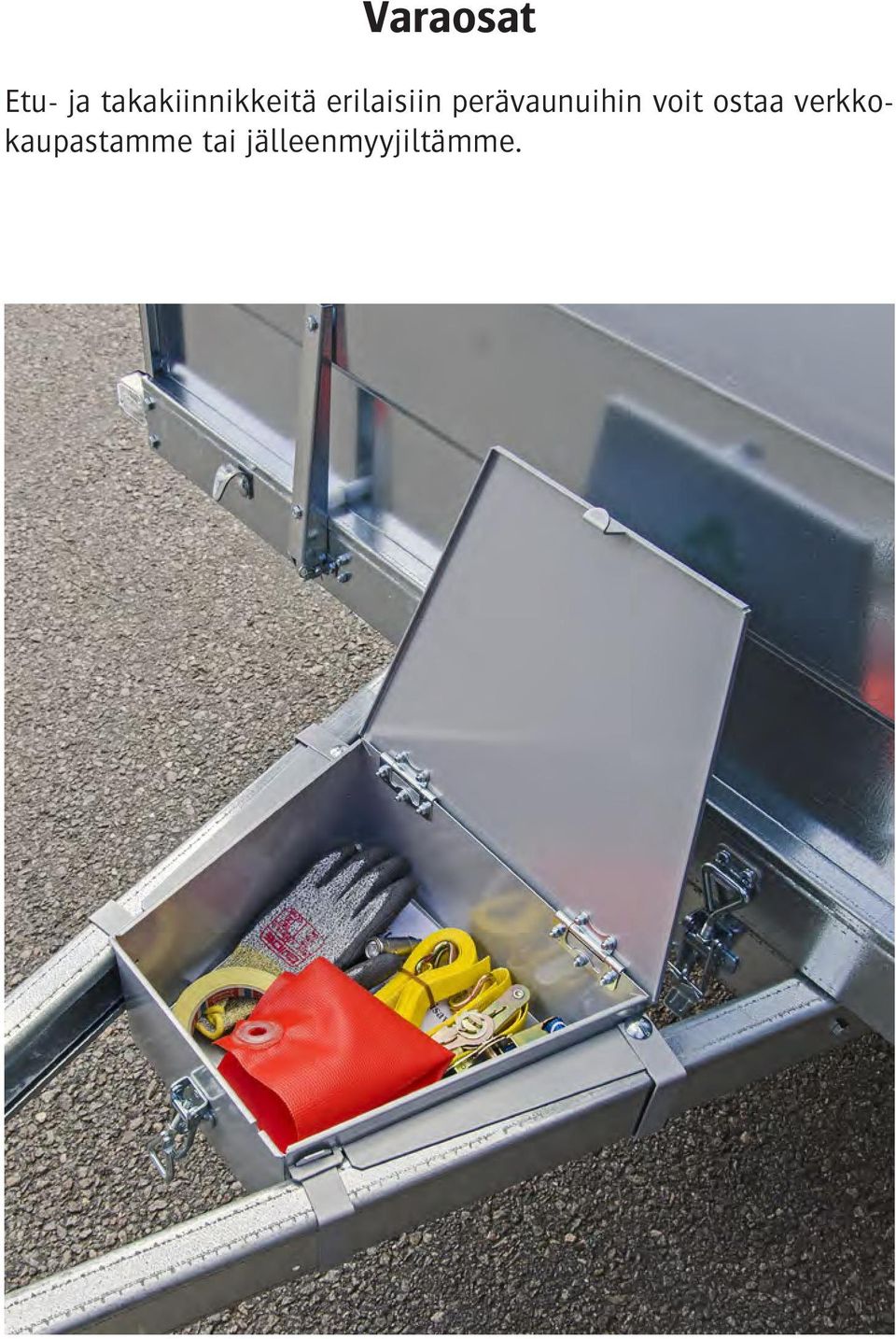

9 Varaosat Etu- ja takakiinnikkeitä erilaisiin perävaunuihin voit ostaa verkkokaupastamme tai jälleenmyyjiltämme.

10 Tekniset tiedot Valmistusaine Pituus Etureunan leveys Takareunan leveys Korkeus Vaadittava vapaa tila etupuolella Vetoaisojen pienin kulma Vetoaisojen suurin kulma Takuu Kuumasinkitty teräspelti, kansi 2 mm, muut rakenteet 1 mm. Kaikki pinnat ovat pulverimaalattuja. 290 mm 230 mm 385 mm 146 mm 120 mm 28 astetta 35 astetta 12 kuukautta

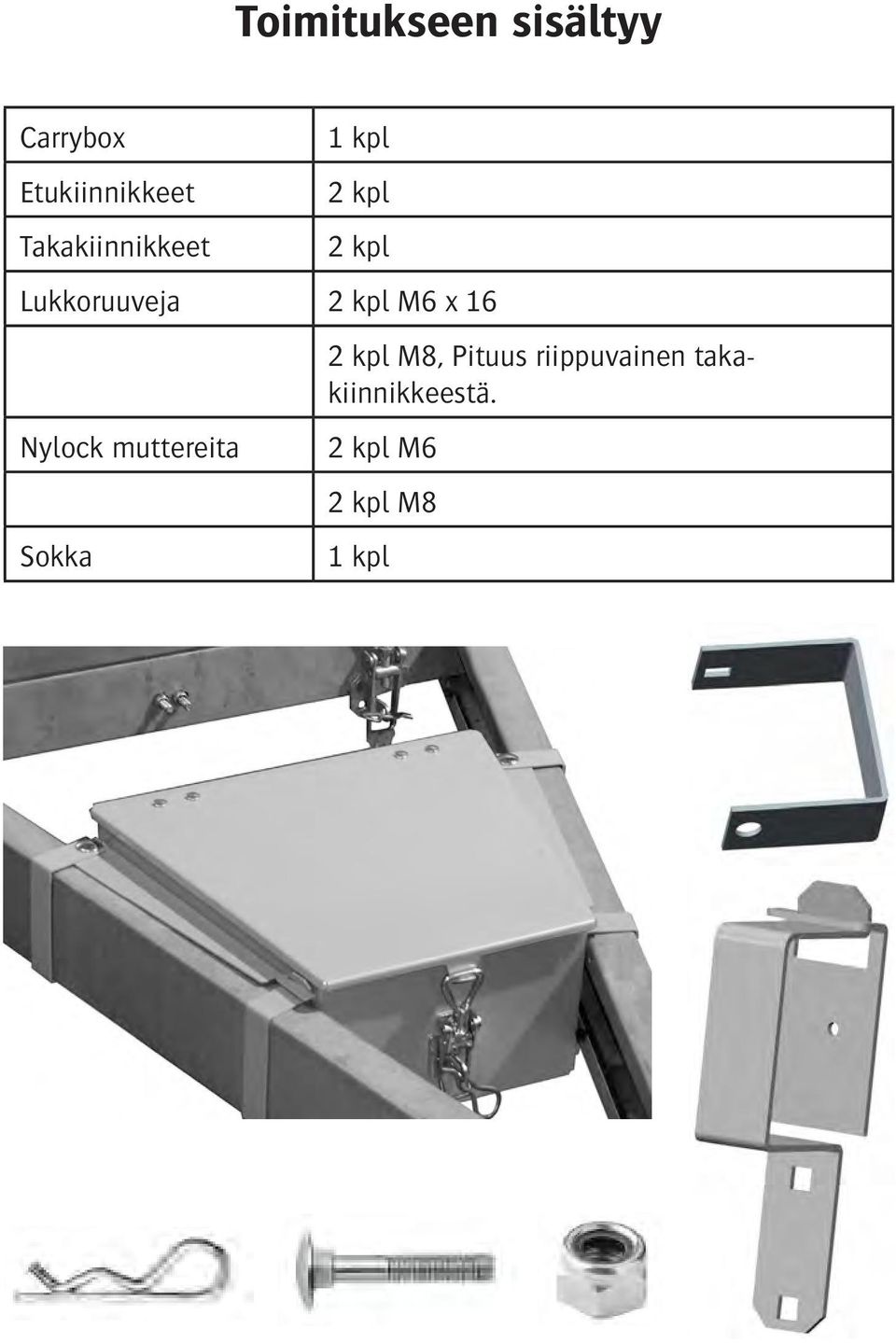

11 Toimitukseen sisältyy Carrybox Etukiinnikkeet Takakiinnikkeet 1 kpl 2 kpl 2 kpl Lukkoruuveja 2 kpl M6 x 16 Nylock muttereita Sokka 2 kpl M8, Pituus riippuvainen takakiinnikkeestä. 2 kpl M6 2 kpl M8 1 kpl

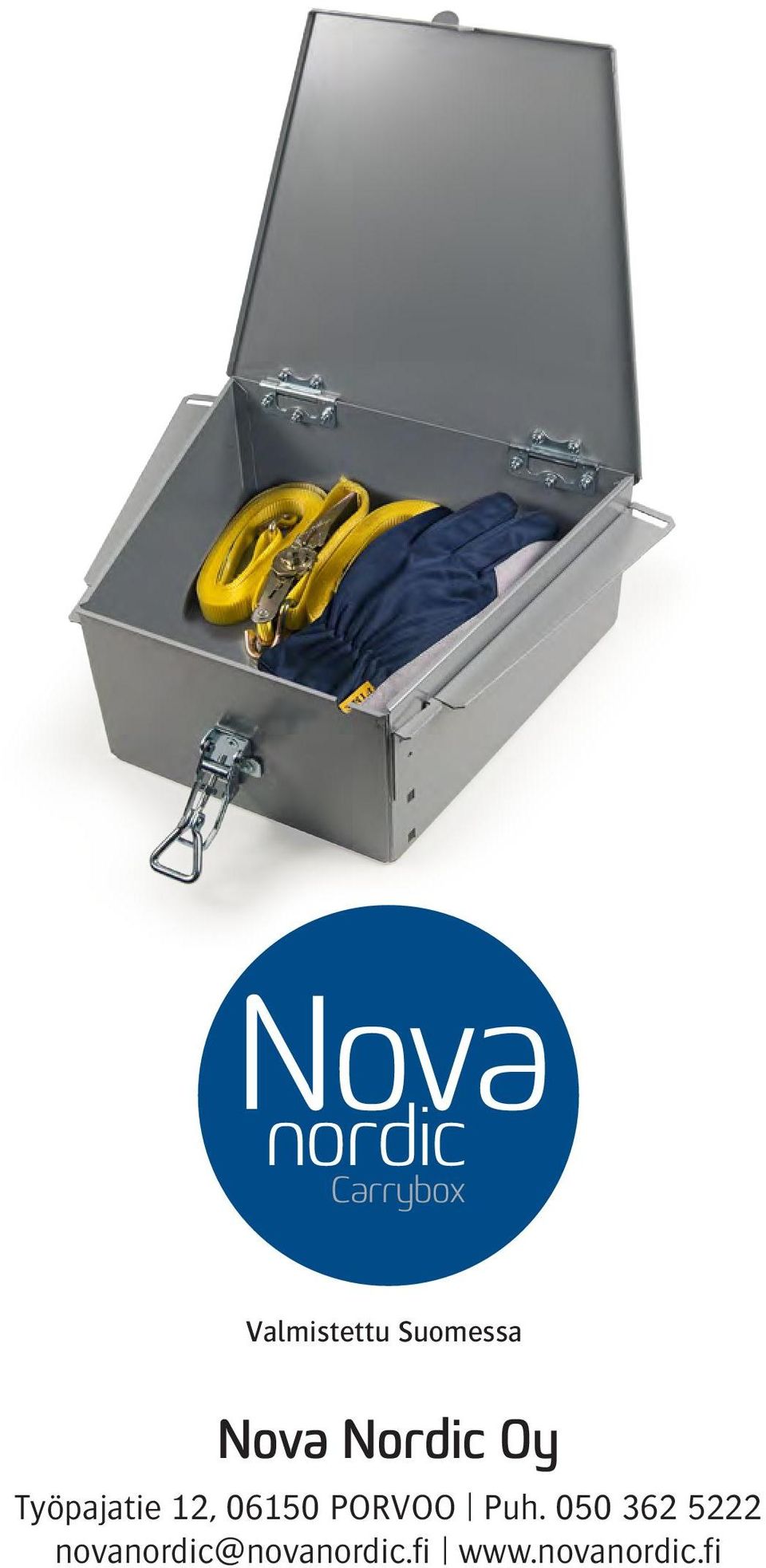

12 Nova nordic Carrybox Valmistettu Suomessa Nova Nordic Oy Työpajatie 12, PORVOO Puh
