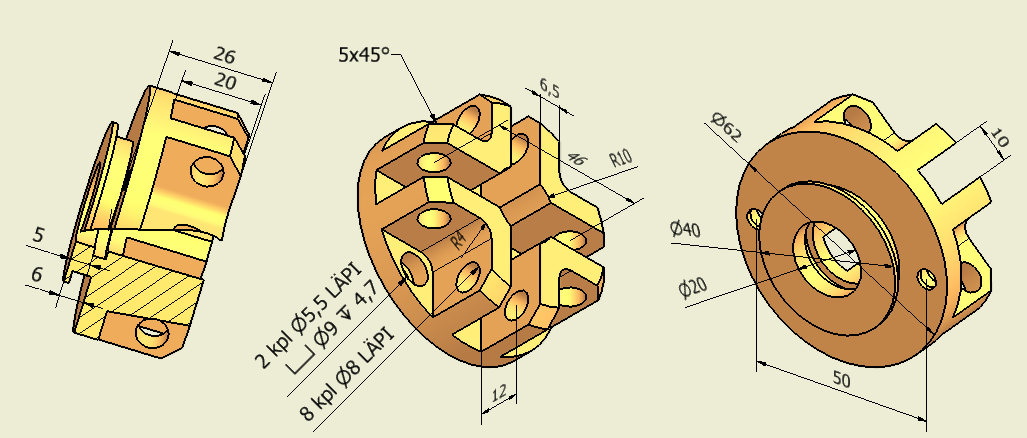

Sivu 1(2) Aksonometriset kuvannot kappaleesta ja kuvantoihin liittyvät nimellismitat.
|
|
- Arttu Mäki
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

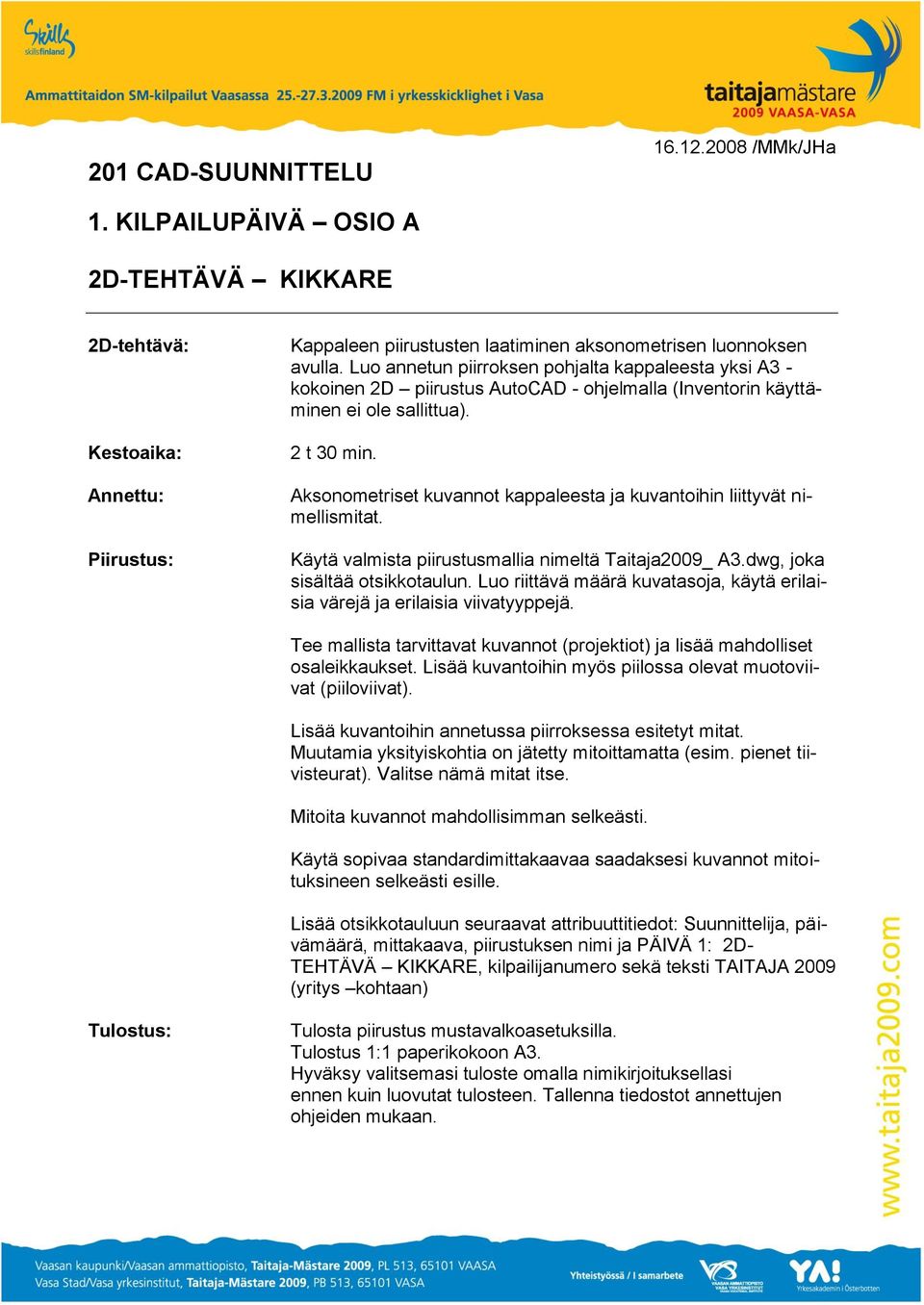

1 Sivu 1(2) 201 CAD-SUUNNITTELU /MMk/JHa 1. KILPAILUPÄIVÄ OSIO A 2D-TEHTÄVÄ KIKKARE 2D-tehtävä: Kestoaika: Annettu: Piirustus: Kappaleen piirustusten laatiminen aksonometrisen luonnoksen avulla. Luo annetun piirroksen pohjalta kappaleesta yksi A3 - kokoinen 2D piirustus AutoCAD - ohjelmalla (Inventorin käyttäminen ei ole sallittua). 2 t 30 min. Aksonometriset kuvannot kappaleesta ja kuvantoihin liittyvät nimellismitat. Käytä valmista piirustusmallia nimeltä Taitaja2009_ A3.dwg, joka sisältää otsikkotaulun. Luo riittävä määrä kuvatasoja, käytä erilaisia värejä ja erilaisia viivatyyppejä. Tee mallista tarvittavat kuvannot (projektiot) ja lisää mahdolliset osaleikkaukset. Lisää kuvantoihin myös piilossa olevat muotoviivat (piiloviivat). Lisää kuvantoihin annetussa piirroksessa esitetyt mitat. Muutamia yksityiskohtia on jätetty mitoittamatta (esim. pienet tiivisteurat). Valitse nämä mitat itse. Mitoita kuvannot mahdollisimman selkeästi. Käytä sopivaa standardimittakaavaa saadaksesi kuvannot mitoituksineen selkeästi esille. Lisää otsikkotauluun seuraavat attribuuttitiedot: Suunnittelija, päivämäärä, mittakaava, piirustuksen nimi ja PÄIVÄ 1: 2D- TEHTÄVÄ KIKKARE, kilpailijanumero sekä teksti TAITAJA 2009 (yritys kohtaan) Tulostus: Tulosta piirustus mustavalkoasetuksilla. Tulostus 1:1 paperikokoon A3. Hyväksy valitsemasi tuloste omalla nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna tiedostot annettujen ohjeiden mukaan.
2 Sivu 2(2) Arviointi: (alustava) Subjektiivinen arviointi 10,00 % Pääprojektio 20,00 % Muut projektiot 40 % Mitoitus 20 % Muut 10 % Yhteensä 100,00 % Alla on esimerkki piirrettävän kappaleen esitystavasta. Huom: Tämä ei ole kilpailukappale. Se julkaistaan vasta finaalissa.

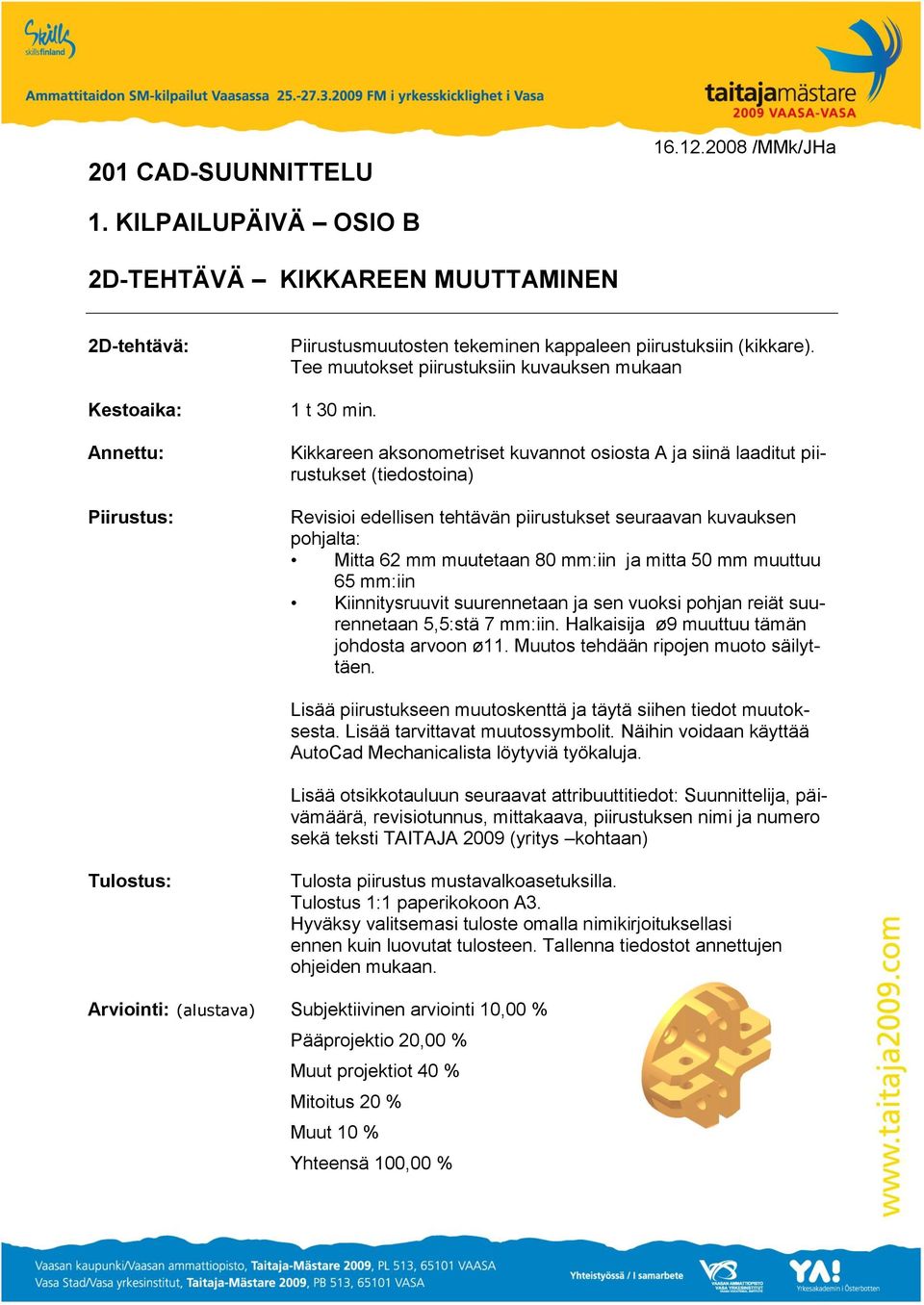

3 Sivu 1(1) 201 CAD-SUUNNITTELU /MMk/JHa 1. KILPAILUPÄIVÄ OSIO B 2D-TEHTÄVÄ KIKKAREEN MUUTTAMINEN 2D-tehtävä: Kestoaika: Annettu: Piirustus: Piirustusmuutosten tekeminen kappaleen piirustuksiin (kikkare). Tee muutokset piirustuksiin kuvauksen mukaan 1 t 30 min. Kikkareen aksonometriset kuvannot osiosta A ja siinä laaditut piirustukset (tiedostoina) Revisioi edellisen tehtävän piirustukset seuraavan kuvauksen pohjalta: Mitta 62 mm muutetaan 80 mm:iin ja mitta 50 mm muuttuu 65 mm:iin Kiinnitysruuvit suurennetaan ja sen vuoksi pohjan reiät suurennetaan 5,5:stä 7 mm:iin. Halkaisija ø9 muuttuu tämän johdosta arvoon ø11. Muutos tehdään ripojen muoto säilyttäen. Lisää piirustukseen muutoskenttä ja täytä siihen tiedot muutoksesta. Lisää tarvittavat muutossymbolit. Näihin voidaan käyttää AutoCad Mechanicalista löytyviä työkaluja. Lisää otsikkotauluun seuraavat attribuuttitiedot: Suunnittelija, päivämäärä, revisiotunnus, mittakaava, piirustuksen nimi ja numero sekä teksti TAITAJA 2009 (yritys kohtaan) Tulostus: Tulosta piirustus mustavalkoasetuksilla. Tulostus 1:1 paperikokoon A3. Hyväksy valitsemasi tuloste omalla nimikirjoituksellasi ennen kuin luovutat tulosteen. Tallenna tiedostot annettujen ohjeiden mukaan. Arviointi: (alustava) Subjektiivinen arviointi 10,00 % Pääprojektio 20,00 % Muut projektiot 40 % Mitoitus 20 % Muut 10 % Yhteensä 100,00 %
4 Sivu 1(2) 201 CAD-SUUNNITTELU /HH/JHa 2. KILPAILUPÄIVÄ OSIO C 3D-TEHTÄVÄ MITTAUS, MALLINNUS JA PIIRUSTUS 3D-tehtävä: Kestoaika: Annettu: Tehtävä: Annetun osan mittaaminen, luonnostelu ja työpiirustuksen tekeminen 2 tuntia mittaamiseen + 3 tuntia piirtämiseen.. Teollisuuspyörä. Mittaa annettu kappale. Tee käsivaraispiirustukset kaikesta tarvittavasta Käsivaraispiirustukset ovat pakollisia Päästöjä ja valusta johtuvia kohtia ei tarvitse huomioida 2 tunnin jälkeen kaikki osat otetaan pois Mallintamisen voi aloittaa niin pian kuin mahdollista Käsivaraispiirustukset luovutetaan 2 tunnin jälkeen kopioitavaksi ja palautetaan heti kopioinnin jälkeen takaisin. Luonnosten laatu arvioidaan kopioiden perusteella. Luo kappaleesta yksi A3-kokoinen mitoitettu työpiirustus. Piirustus: Käytä valmista piirustusmallia nimeltään Taitaja2009_A3.idw (Inventor) tai Taitaja_A3.dwg (AutoCAD). Otsikkotaulu sisältyy molempiin. AutoCAD -osaluetteloa varten on tiedostona annettu blokki osaluettelorivi.dwg. Tee A3-kokoinen piirustus, jossa on: riittävästi 2D-kuvantoja (projektioita), detaljeja ja leikkauksia. riittävästi isometrisiä kuvantoja, että tärkeimmät yksityiskohdat ovat näkyvissä. lisää tärkeimmät toiminnalliset mitat ja kappaleen päämitat piirustukseen. Lisää otsikkotauluun seuraavat tiedot : suunnittelija päivämäärä mittakaava piirustuksen nimi piirustuksen numero teksti Taitaja-Mästare 2009 (yritys-kohtaan).

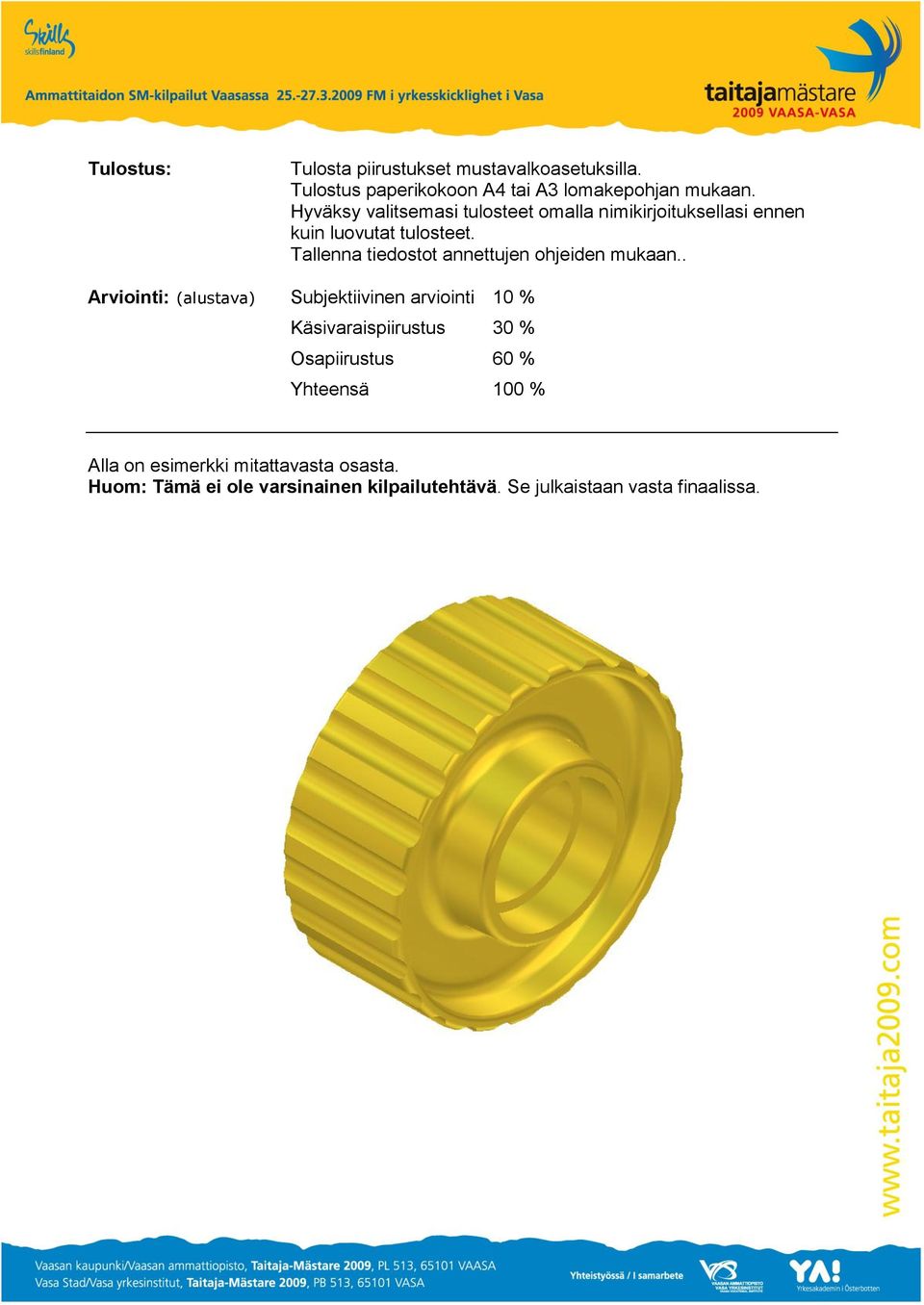

5 Sivu 2(2) Tulostus: Tulosta piirustukset mustavalkoasetuksilla. Tulostus paperikokoon A4 tai A3 lomakepohjan mukaan. Hyväksy valitsemasi tulosteet omalla nimikirjoituksellasi ennen kuin luovutat tulosteet. Tallenna tiedostot annettujen ohjeiden mukaan.. Arviointi: (alustava) Subjektiivinen arviointi 10 % Käsivaraispiirustus 30 % Osapiirustus 60 % Yhteensä 100 % Alla on esimerkki mitattavasta osasta. Huom: Tämä ei ole varsinainen kilpailutehtävä. Se julkaistaan vasta finaalissa.

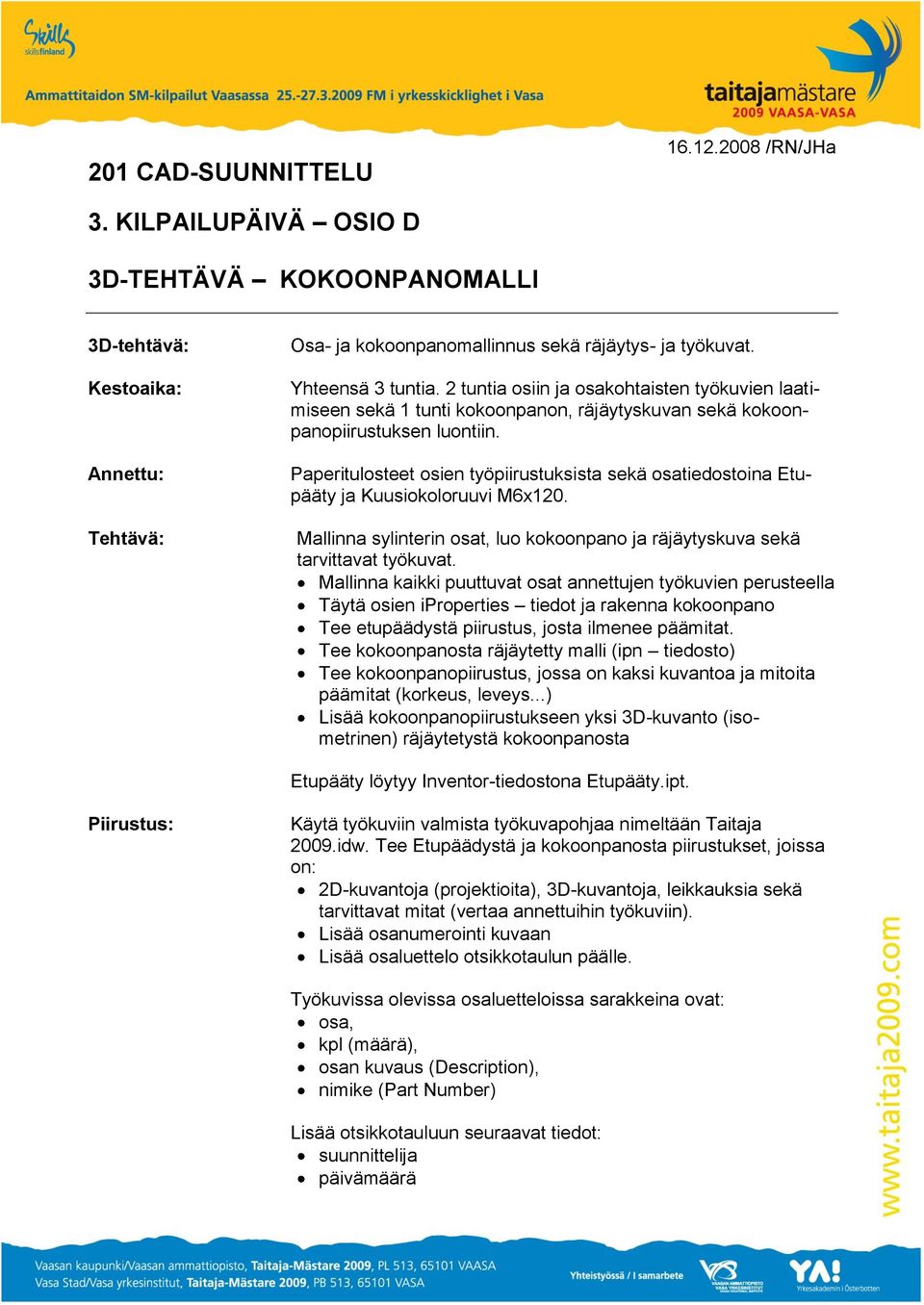

6 Sivu 1(3) 201 CAD-SUUNNITTELU /RN/JHa 3. KILPAILUPÄIVÄ OSIO D 3D-TEHTÄVÄ KOKOONPANOMALLI 3D-tehtävä: Kestoaika: Annettu: Tehtävä: Osa- ja kokoonpanomallinnus sekä räjäytys- ja työkuvat. Yhteensä 3 tuntia. 2 tuntia osiin ja osakohtaisten työkuvien laatimiseen sekä 1 tunti kokoonpanon, räjäytyskuvan sekä kokoonpanopiirustuksen luontiin. Paperitulosteet osien työpiirustuksista sekä osatiedostoina Etupääty ja Kuusiokoloruuvi M6x120. Mallinna sylinterin osat, luo kokoonpano ja räjäytyskuva sekä tarvittavat työkuvat. Mallinna kaikki puuttuvat osat annettujen työkuvien perusteella Täytä osien iproperties tiedot ja rakenna kokoonpano Tee etupäädystä piirustus, josta ilmenee päämitat. Tee kokoonpanosta räjäytetty malli (ipn tiedosto) Tee kokoonpanopiirustus, jossa on kaksi kuvantoa ja mitoita päämitat (korkeus, leveys...) Lisää kokoonpanopiirustukseen yksi 3D-kuvanto (isometrinen) räjäytetystä kokoonpanosta Etupääty löytyy Inventor-tiedostona Etupääty.ipt. Piirustus: Käytä työkuviin valmista työkuvapohjaa nimeltään Taitaja 2009.idw. Tee Etupäädystä ja kokoonpanosta piirustukset, joissa on: 2D-kuvantoja (projektioita), 3D-kuvantoja, leikkauksia sekä tarvittavat mitat (vertaa annettuihin työkuviin). Lisää osanumerointi kuvaan Lisää osaluettelo otsikkotaulun päälle. Työkuvissa olevissa osaluetteloissa sarakkeina ovat: osa, kpl (määrä), osan kuvaus (Description), nimike (Part Number) Lisää otsikkotauluun seuraavat tiedot: suunnittelija päivämäärä

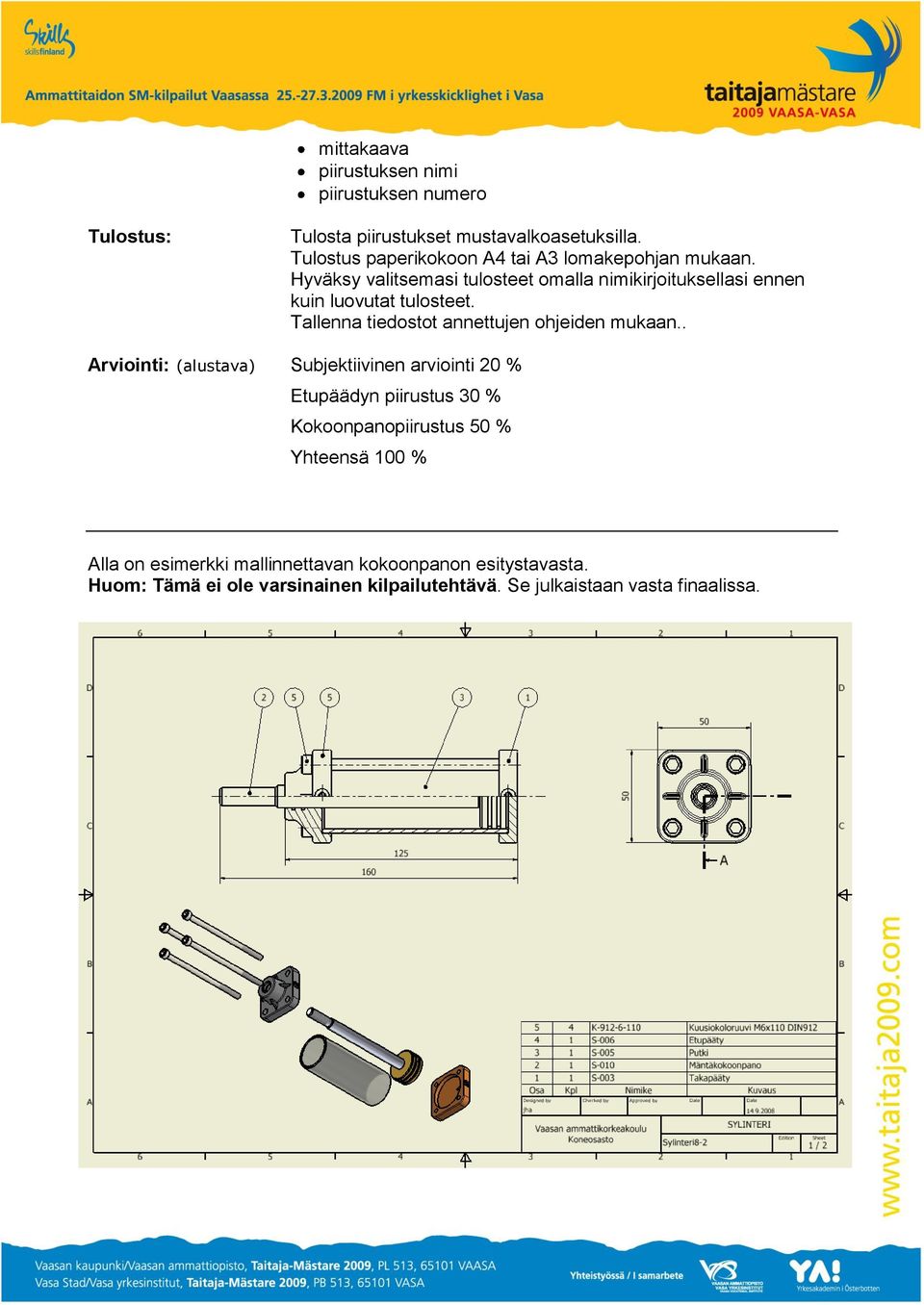

7 Sivu 2(3) mittakaava piirustuksen nimi piirustuksen numero Tulostus: Tulosta piirustukset mustavalkoasetuksilla. Tulostus paperikokoon A4 tai A3 lomakepohjan mukaan. Hyväksy valitsemasi tulosteet omalla nimikirjoituksellasi ennen kuin luovutat tulosteet. Tallenna tiedostot annettujen ohjeiden mukaan.. Arviointi: (alustava) Subjektiivinen arviointi 20 % Etupäädyn piirustus 30 % Kokoonpanopiirustus 50 % Yhteensä 100 % Alla on esimerkki mallinnettavan kokoonpanon esitystavasta. Huom: Tämä ei ole varsinainen kilpailutehtävä. Se julkaistaan vasta finaalissa.
8 Sivu 3(3)
