1 CNC-JYRSINRUNGON KASAUSOHJE 2012 Copyright Pairtec avoin yhtiö Ver. 1.0

2 Tekniset tiedot Syvyys : 607mm Leveys : 60mm Korkeus : 600mm Paino : ~50Kg Työstöala : 0 x 20mm Valmistaja Pairtec avoin yhtiö Ylivieska Tärkeimmät työkalut Porakone ja terät Kuusiokoloavainsarja Mauseri Kumivasara Muutamia rakennusvinkkejä noudata kuvallisia ohjeita tutustu kasausohjeisiin ennen rakentamisen aloittamista, olisi hyvä mikäli johteet ja trapetsit olisivat valmiina ennen rakentamisen aloittamista. poraa aina ruuvattavaan kappaleeseen kasausruuville 5mm reikä tarkasta eri työvaiheissa, että rakenne pysyy suorana ruuvauksessa käytä apuna porakoneen momenttitoimintoa ylikiristyksen välttämiseksi mikäli maalaat rungon kannattaa se tehdä ennen kasaamista vinkkejä MDF levyn maalaamiseen löytyy netistä tai keskustelupalstaltamme keskustelu.pairtec.com. Osat jotka uppoavat toisiinsa, olisi hyvä teipata uppoavalta alueelta ennen maalausta. Tarvikkeet mitkä olisi hyvä olla ennen kasauksen aloittamista Y johde 45mm X johde 54mm Z johde 270mm Y trapetsi 50mm X trapetsi 460mm Z trapetsi 240mm kpl kytkimiä

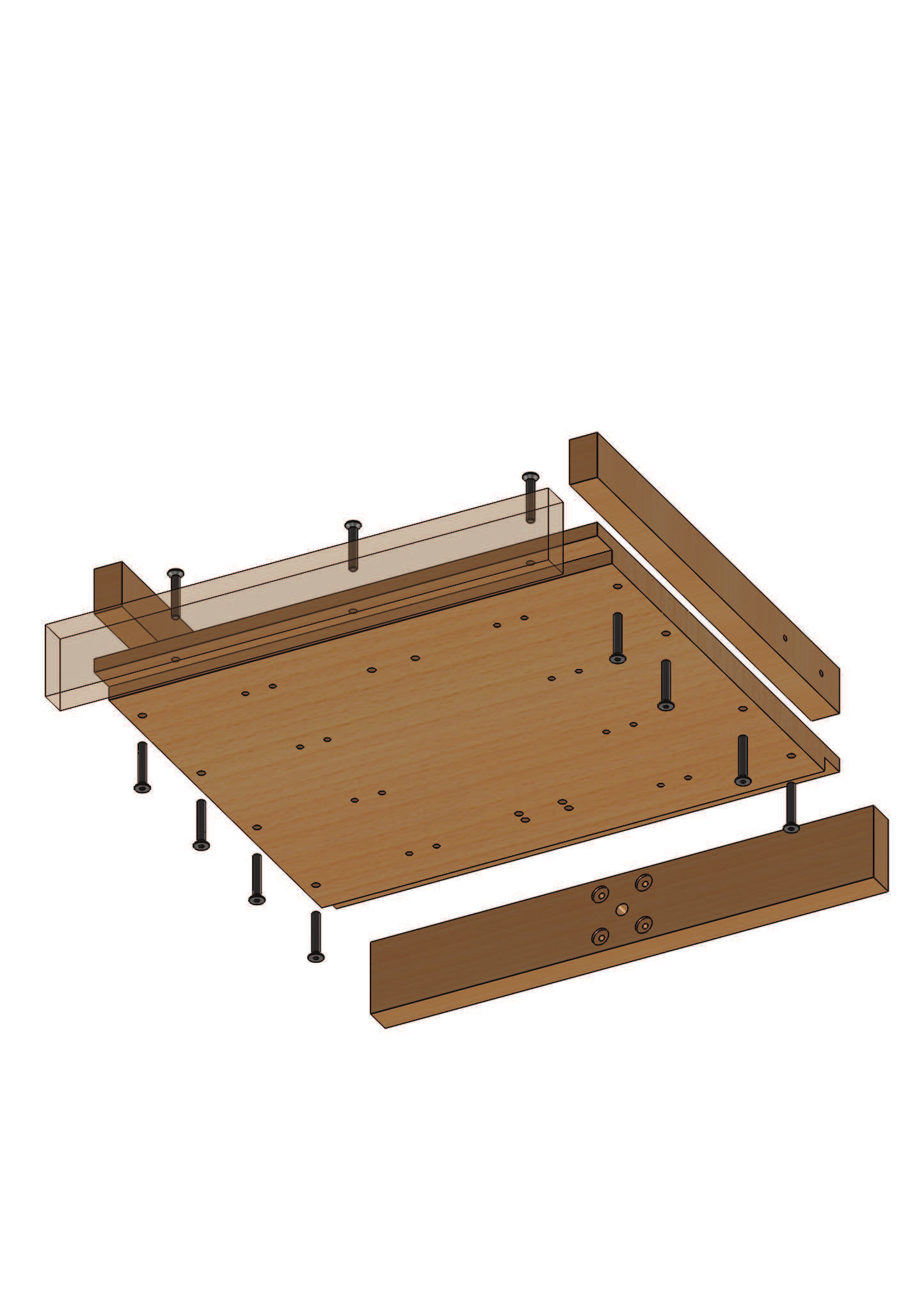

3 Asenna ensin moottorin lyöntimutterit, jotka sopivat moottorisi kiinnittämiseen. Joissakin kohdissa joudut modaamaan lyöntimutteria Poraa aina kasausruuveille 5mm reiät ruuvattavaan kappaleeseen. Tämä on tärkeää jotta kappaleet eivät lohkea. Asenna osat kuvan osoittamalla tavalla, huomioi reikien paikat Y rungon pohja 1 2 Y rungon sivu 2 Y rungon takalevy 1 4 Y rungon etulevy 1 5 Kasausruuvi M7 X 50 PISLA - KASAUSRUUVI 12 14

4 Y Akselin poraus mitat 29,400 27, ,7 50 6,5 45

5 Asenna 45mm pitkät johteet paikoilleen Koneruuvi M6 x Prikka M Lukkomutteri M Y Johde 2

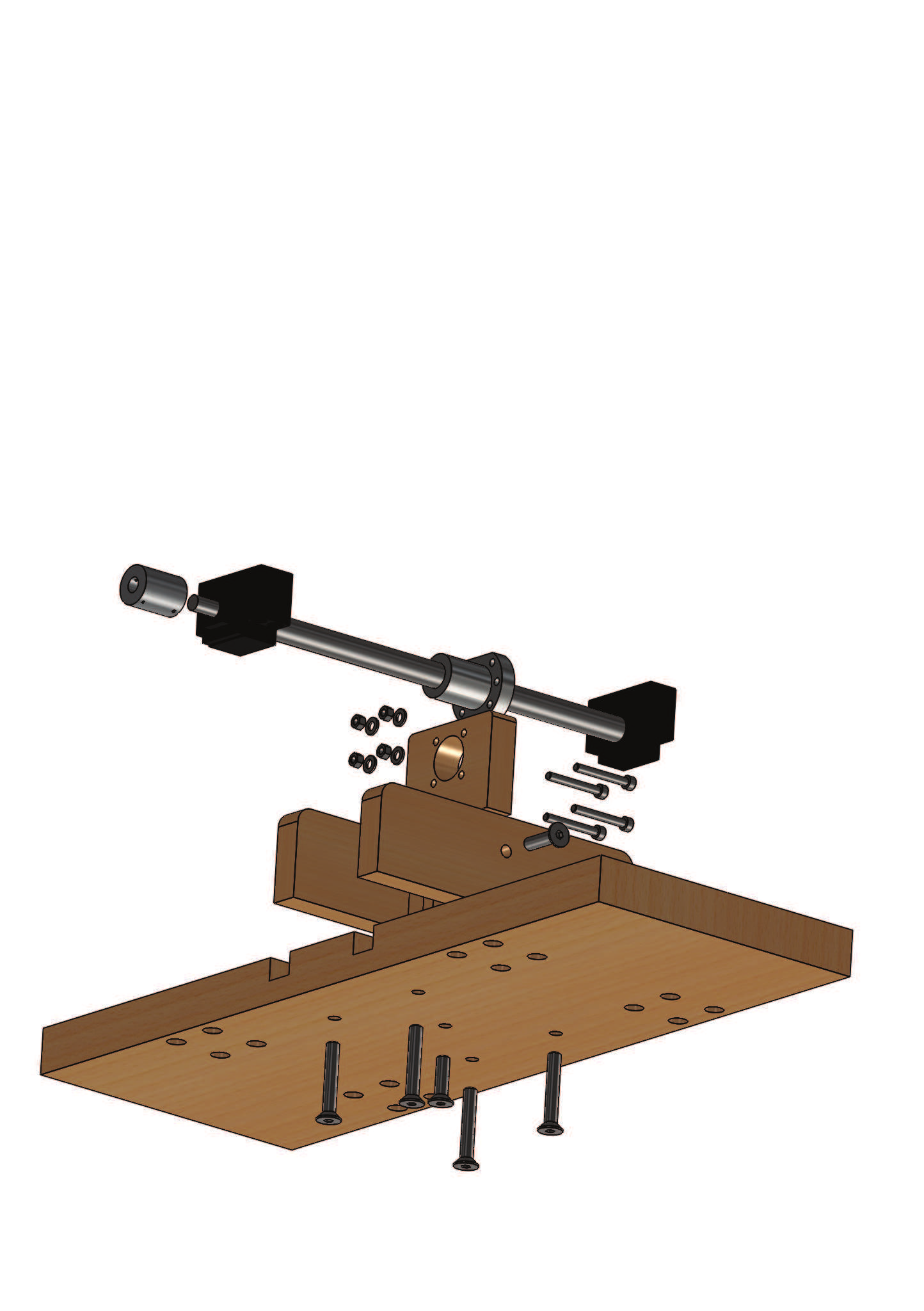

6 Lyhennä kpl 50mm kasausruuvia 0mm mittaiseksi Y Pohjalevy 1 2 Y Mutterinpidin 1 Y Trapetsi mutterin pidin 2 4 Y Trapetsi 1 5 Kasausruuvi M7 x 50 Lyhennä 0mm mittaiseksi 6 Kasausruuvi M7 x 50 Pisla kasausruuvi 4 7 Y Kytkin 1 8 Koneruuvi M5 x Prikka M Lukkomutteri M5 4

7 1. 2. Asenna työstölevy koneen runkoon Mikäli et käytä lyöntimuttereita tarvitset 6kpl M6 muttereita ja prikkoja Koneruuvi M6 x Koneruuvi M6 x 0 16

8 X Akselin poraus mitat 29, ,25 271,50 160, ,500

9 Asenna 54mm pitkät johteet paikoilleen X Takalevy 1 2 X Johde 2 Koneruuvi M6 x Prikka M Lukkomutteri M6 20

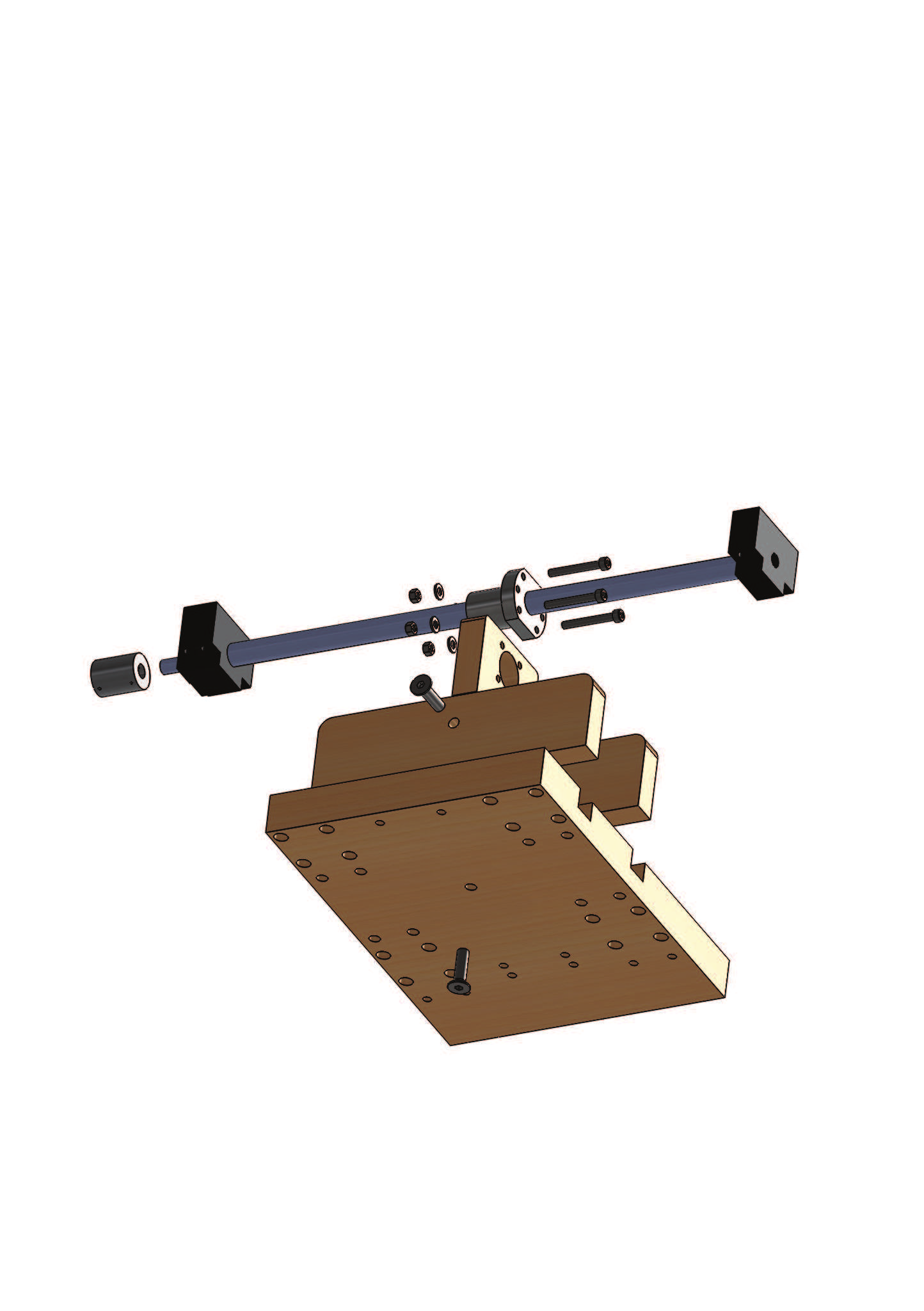

10 Lyhennä kpl 50mm kasausruuvia 0mm mittaiseksi Z Levy 1 2 X Pidin 2 X Mutterinpidin 1 4 X Trapetsi 1 5 Prikka M5 4 6 Lukkomutteri M5 4 7 Koneruuvi M5 x Kasausruuvi M7 x 50 Lyhennä 0mm mittaiseksi 9 X Kytkin 1

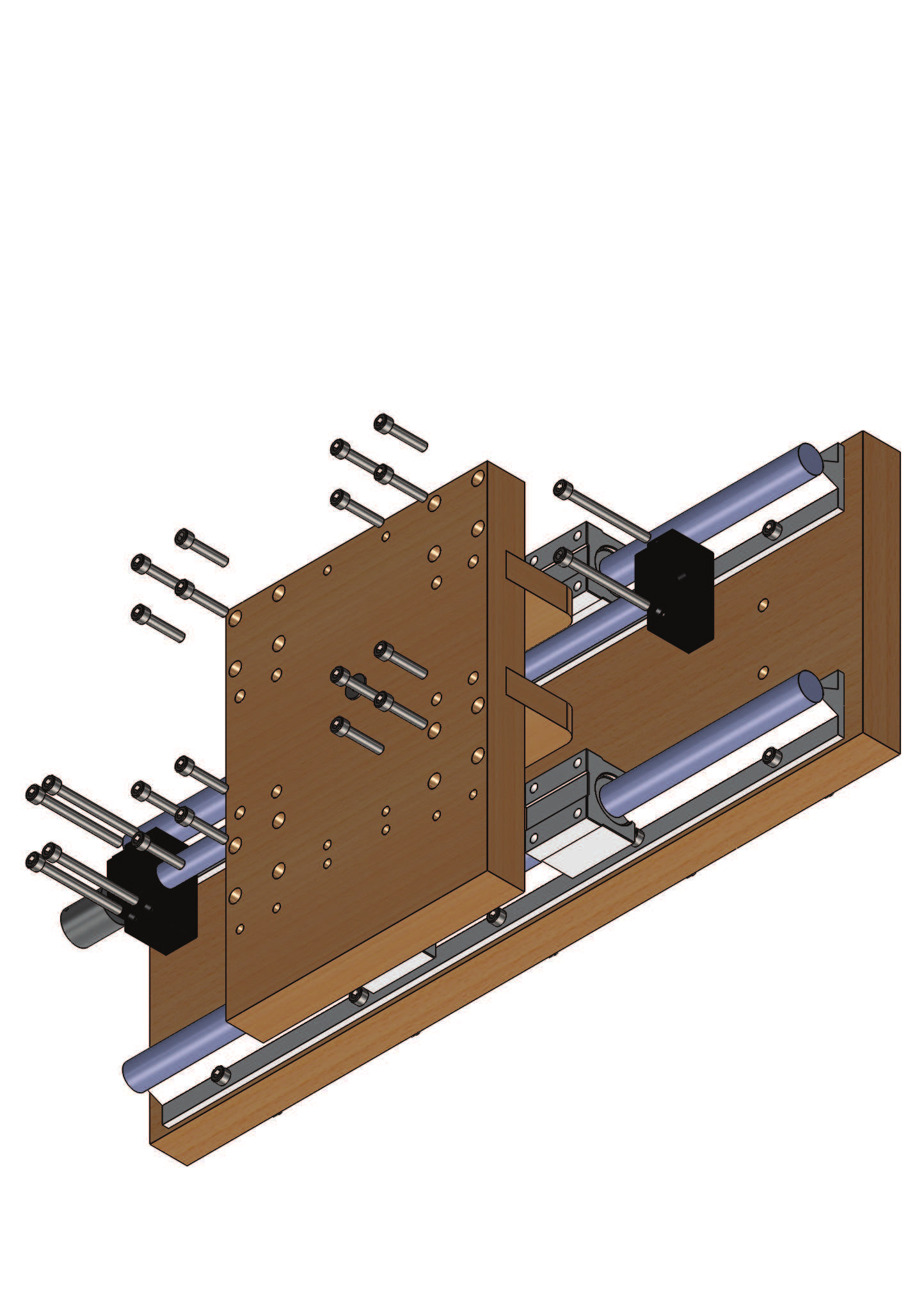

11 Mikäli et käytä lyöntimuttereita tarvitset 6kpl M6 muttereita ja prikkoja trapetsin kiinnittämiseen 4 Koneruuvi M6 x Koneruuvi M6 x 0 16

12 Z Akselin porausmitat 29, , ,50 4,50 6,60 6,

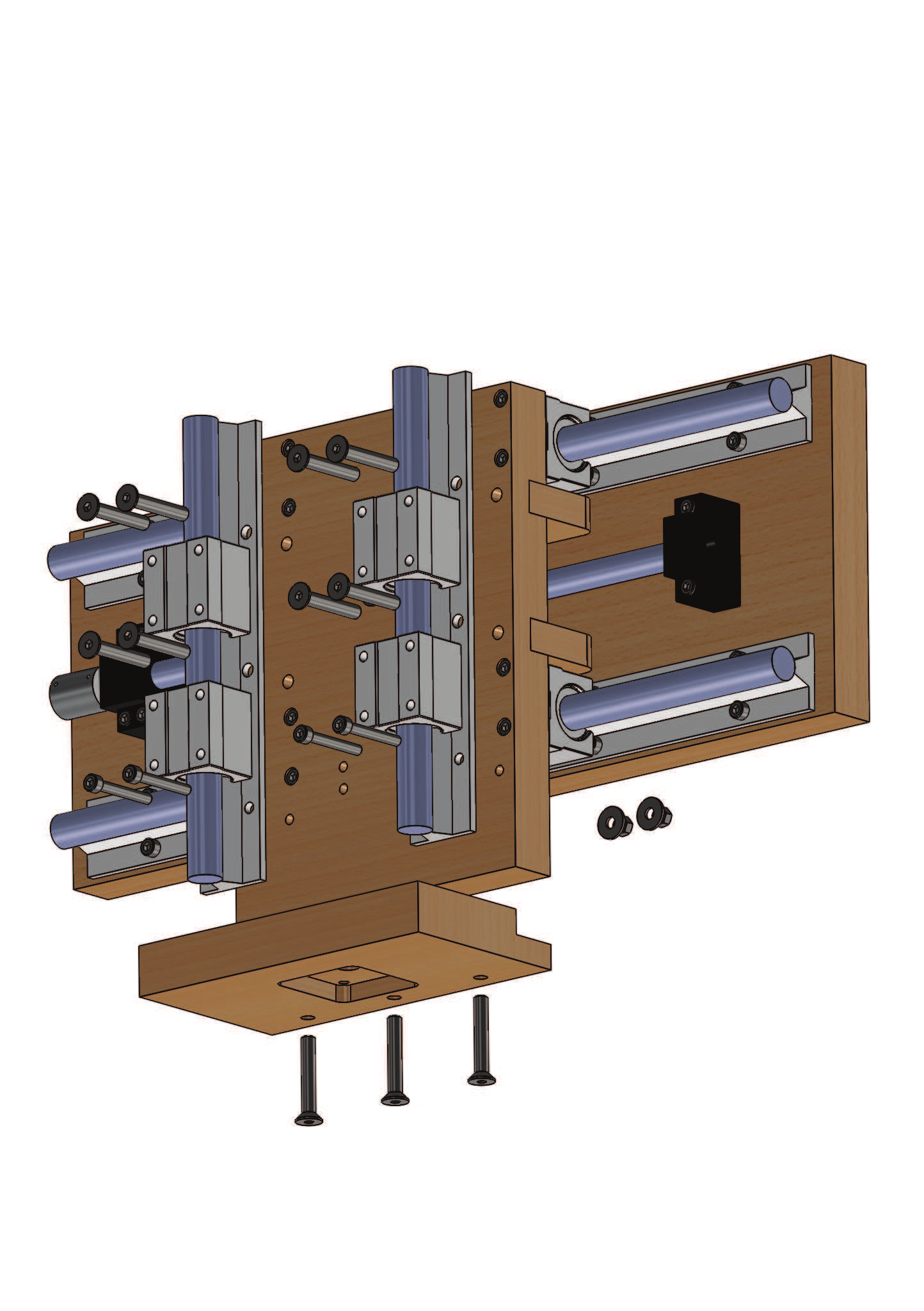

13 Poraa 5,5mm reikä reunassa oleville kasausruuveille jotta pidin ei lohkea. Muut kasausruuvin reijät saavat olla 5mm Asenna 270mm pitkät Z johteet paikoilleen Asenna Z ylälevy paikalleen 6 7 5,5mm Reikä Sama toisellepuolelle 5,5mm Reikä Sama toisellepuolelle 2 Z Johde 2 Z Ylälevy 1 4 Koneruuvi M6 x Kasausruuvi M7 x 50 Pisla kasausruuvi 11 6 Prikka M6 4 7 Lukkomutteri M6 4

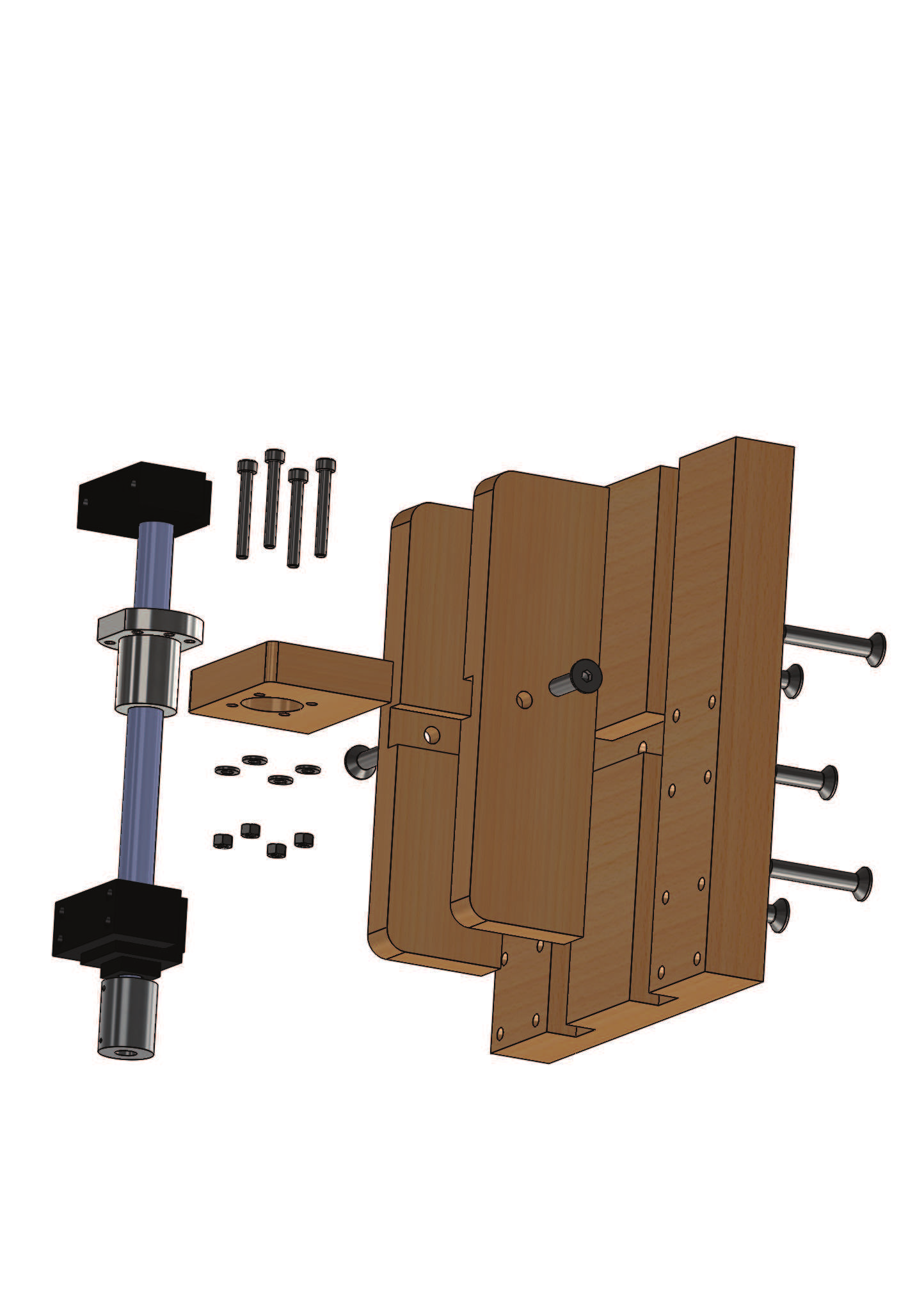

14 1. 2. Lyhennä kpl 50mm kasausruuvia 0mm mittaiseksi Moottorilevy ei sisällä moottorin kiinnitys reikiä. Poraa omalle moottorillesi sopivat reiät siihen ennen muita asennuksia Z Moottorilevy 1 2 X Pidin 2 X Mutterinpidin 1 4 Z Trapetsi 1 5 Koneruuvi M5 x Prikka M5 4 7 Lukkomutteri M5 4 8 Kasausruuvi M7 x 50 Pisla kasausruuvi 4 9 Kasausruuvi M7 x 50 Lyhennä 0mm mittaiseksi

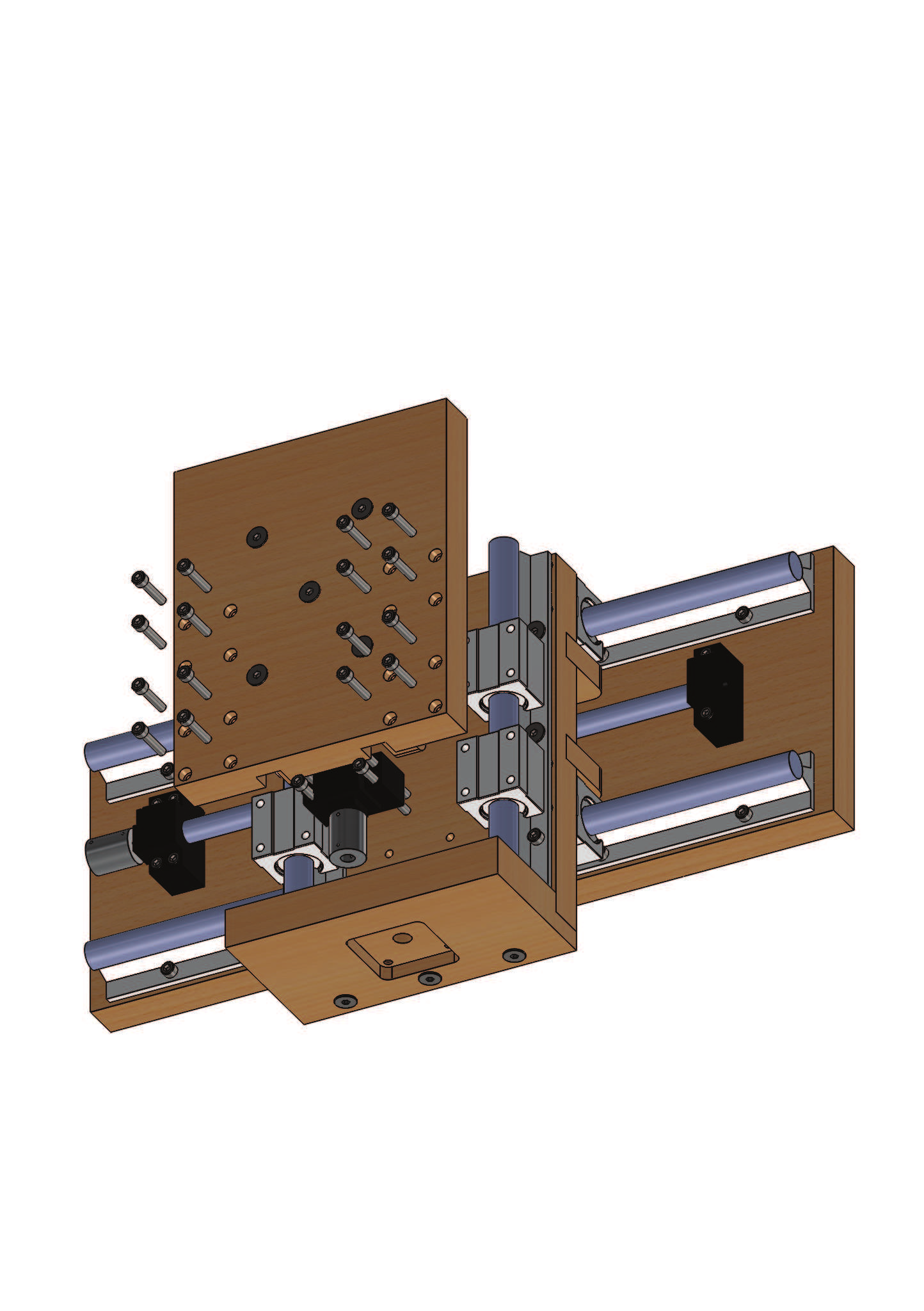

15 1. Asenna moottorilevy Z johteisiin 4 Koneruuvi M6 x Koneruuvi M6 x 65 6

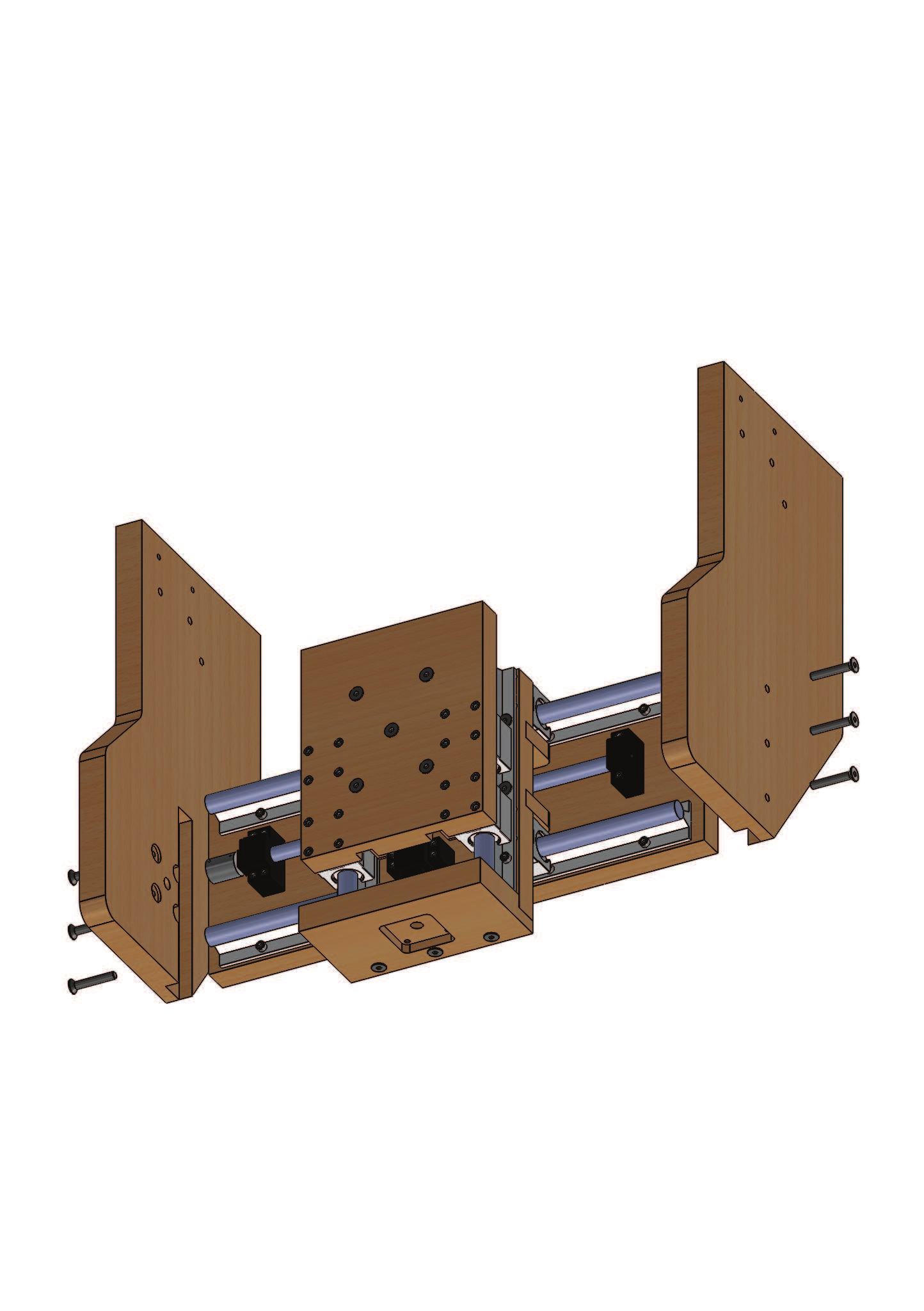

16 Asenna koneen sivulevyt X osaan Sivulevy oikea 1 Sivulevu vasen 1 4 Kasausruuvi M7 x 50 Pisla kasausruuvi 6

17 Asenna Z & X osat Y osaan Kasausruuvi M7 x 50 Pisla kasausruuvi 6 4 Prikka M6 8 5 Koneruuvi M6 x Lukkomutteri M6 4

18 2012 Copyright Pairtec avoin yhtiö
