Käämikytkimet, tyyppiä UB moottoriohjaimilla, tyyppiä BUE ja BUL. Varaosaluettelo

Koko: px

Aloita esitys sivulta:

Download "Käämikytkimet, tyyppiä UB moottoriohjaimilla, tyyppiä BUE ja BUL. Varaosaluettelo"

Mikko Tamminen
8 vuotta sitten
Katselukertoja:

1 Käämikytkimet, tyyppiä UB moottoriohjaimilla, tyyppiä BUE ja BUL Varaosaluettelo

2 Tätä ohjetta ei saa kopioida ilman meidän kirjallista lupaamme eikä sisältöä saa luovuttaa kolmannelle osapuolelle eikä käyttää luvattomaan tarkoitukseen. Rikkomukset johtavat syytteeseen.

3 Ennen tilausta Tarkasta käämikytkimen tunnistustiedot. Tyyppimerkintä ja valmistusnumero vaaditaan aina tunnistamista varten. Tarkasta nämä tiedot kytkimen arvokilvestä, jos et ole niistä varma. Älä yritä tilata varaosia ilman näitä tietoja. On erittäin tärkeää, että annat täydelliset tunnistustiedot jokaisesta tilattavasta osasta varmistaaksesi virheettömän toimituksen. Tämän julkaisun luetteloista saat kaikki tarpeelliset tiedot, jotka tarvitset edellä mainittujen tunnistustietojen lisäksi asianmukaisen tilauksen tekemiseen. HENGENVAARA,VAROITUS JA HUOMAUTUS HENGENVAARA VAROITUS Varotoimenpiteet HENGENVAARA

On erittäin tärkeää, että annat täydelliset tunnistustiedot jokaisesta tilattavasta osasta varmistaaksesi virheettömän toimituksen.

5 Sisällys

7 1 Johdanto 1 Johdanto 1.1 Tyyppimerkintä ja valmistusnumero 1.2 Osanumero 1.3 Osan nimitys 1.4 Määrä 1.5 Huomautukset 7

8 2 Yleinen rakenne 2 Yleinen rakenne 2.1 Normaalit varaosat 2.2 Erikoisvaraosat 8

9 2 Yleinen rakenne Tyhjennys- ja täyttöventtiili R ½ Kansi Liitäntä paisuntasäiliöön Kulmapyörästö Painerele Laippa Ilmausventtiilit Asennonasoituksen näyttöikkuna Vaihtovalitsin: Liikkuvat koskettimet Kiinteät koskettimet Valitsinkytkin: Kiinteät koskettimet Öljyllä täytettävä säiliö Siirtymävastus Kokoojavirtaliitin Liikkuvat koskettimet Valitsinkytkimen akseli Purkaussuojarenkaat Tyhjennysruuvi pohjassa Pohja fm_

Kiinteät koskettimet Valitsinkytkin: Kiinteät koskettimet Öljyllä täytettävä säiliö Siirtymävastus

10 3 Käämikytkimen varaosat 3 Käämikytkimen varaosat Osa No. Osan nimitys Määrä Huomautukset 1 Siirtymäkosketin,yksikkö 1 1 vaihetta kohti <150A >150A 2 Pääkosketin, yksikkö 2 1 vaihetta kohti <150A >150A 400A >400A 3 Siirtymäkosketin,yksikkö 3 1 vaihetta kohti <150A >150A 4 Kiinteä kosketin Tilauksen mukaan <150A, koskettimia 10 <150A, koskettimia 12 <150A, koskettimia 14 >150A, koskettimia 10 >150A, koskettimia 12 >150A, koskettimia 14 5 Ruuvit ja aluslaatat 1 sarja kosketinta kohti 20 Ruuvit + aluslaatat 1 sarja vaihetta kohti 21 Ruuvit + aluslaatat 1 sarja vaihetta kohti 23 Ruuvit + aluslaatat 1 sarja vaihetta kohti Osa No. Osan nimitys Määrä Huomautukset 7 Siirtymävastus Tilauksen mukaan Määritellään. 8 Kokoojavirtaliitin 1) <400 >400 1) 1 kokoojavirtaliitin UBB.N:lle 1) 3 kokoojavirtaliitintä UBB.T:lle Osa No. Osan nimitys Määrä Huomautukset 14 Liikkuva kosketin 1 sarja vaihetta kohti 18 Kiinteä kosketin 2 vaihetta kohti 19 Kiinteä kosketin 1 vaihetta kohti 10

kohti <150A >150A 4 Kiinteä kosketin Tilauksen mukaan <150A, koskettimia 10 <150A, koskettimia 12 <150A, koskettimia 14 >150A, koskettimia 10 >150A, koskettimia 12 >150A, koskettimia 14 5 Ruuvit ja

11 3 Käämikytkimen varaosat

12 4 Varusteet 4 Varusteet Osa No. Osan nimitys Määrä käämi- Huomautukset kytkintä kohti 51 Painerele sisältäen osan Koestusventtiili 1 53 O-rengas osalle O-rengas osille 55a, b 1 putkikäyrää kohti 55a 55b Putkiikäyrä ilman ilmausventtiilin reikää sisältäen O-renkaat, kannen ja kiinnitysosat 2-4 Putkikäyrä ilmausventtiilillä sisältäen O-renkaat, kannen ja kiinnitysosat 1 Kun ilmausventtiili ei ole kannella. 56 Kiinnitysosat osille 55 ja 62 1 sarja osaa kohti 57 O-renkaat osille 55 ja Ilmausventtiili 2 59 Asennonnäytön lasi sisältäen O-renkaat ja kiinnitysosat 1 60 O-renkaat osalle 59 1 sarja 61 Öljyntäyttöventtiili R ½ 1 62 Kulmapyörästö 1 63 O-rengas osan 62 ja käämikytkimen kannen väliin 1 64 O-rengas kulmapyörästön kanteen 1 65 O-rengas käämikytkimen kanteen 1 12

ilman ilmausventtiilin reikää sisältäen O-renkaat, kannen ja kiinnitysosat 2-4 Putkikäyrä ilmausventtiilillä sisältäen O-renkaat, kannen ja kiinnitysosat 1 Kun ilmausventtiili ei ole kannella.

13 4 Varusteet 57, 61 60, 59 56, 57 55a, b , fm_ , 63 fm_ Pikaliitin , , 63, fm_ , a 54 13

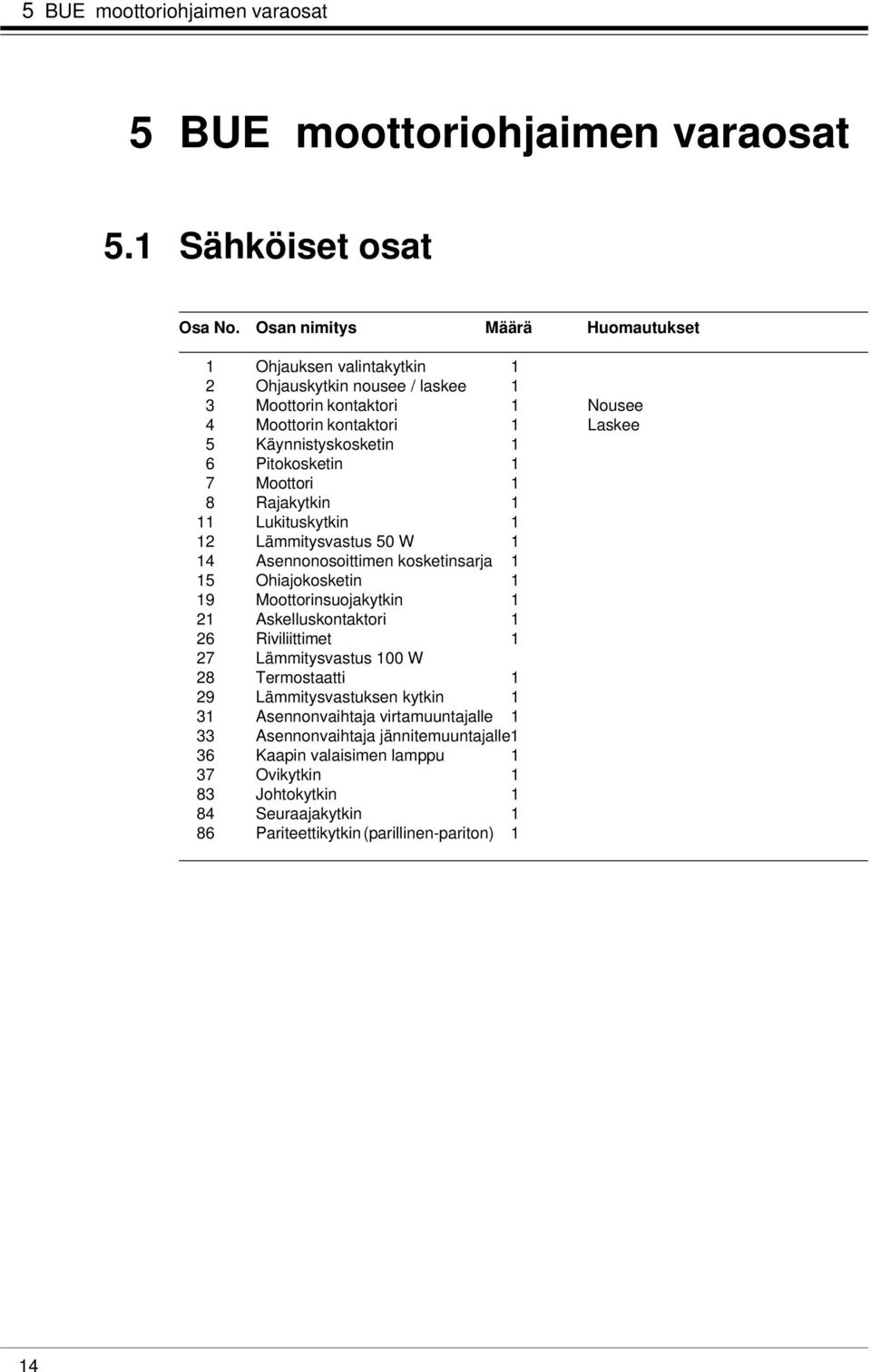

14 5 BUE moottoriohjaimen varaosat 5 BUE moottoriohjaimen varaosat 5.1 Sähköiset osat Osa No. Osan nimitys Määrä Huomautukset 1 Ohjauksen valintakytkin 1 2 Ohjauskytkin nousee / laskee 1 3 Moottorin kontaktori 1 Nousee 4 Moottorin kontaktori 1 Laskee 5 Käynnistyskosketin 1 6 Pitokosketin 1 7 Moottori 1 8 Rajakytkin 1 11 Lukituskytkin 1 12 Lämmitysvastus 50 W 1 14 Asennonosoittimen kosketinsarja 1 15 Ohiajokosketin 1 19 Moottorinsuojakytkin 1 21 Askelluskontaktori 1 26 Riviliittimet 1 27 Lämmitysvastus 100 W 28 Termostaatti 1 29 Lämmitysvastuksen kytkin 1 31 Asennonvaihtaja virtamuuntajalle 1 33 Asennonvaihtaja jännitemuuntajalle1 36 Kaapin valaisimen lamppu 1 37 Ovikytkin 1 83 Johtokytkin 1 84 Seuraajakytkin 1 86 Pariteettikytkin (parillinen-pariton) 1 14

Pitokosketin 1 7 Moottori 1 8 Rajakytkin 1 11 Lukituskytkin 1 12 Lämmitysvastus 50 W 1 14 Asennonosoittimen kosketinsarja 1 15 Ohiajokosketin 1 19 Moottorinsuojakytkin 1 21

15 5 BUE moottoriohjaimen varaosat fm_

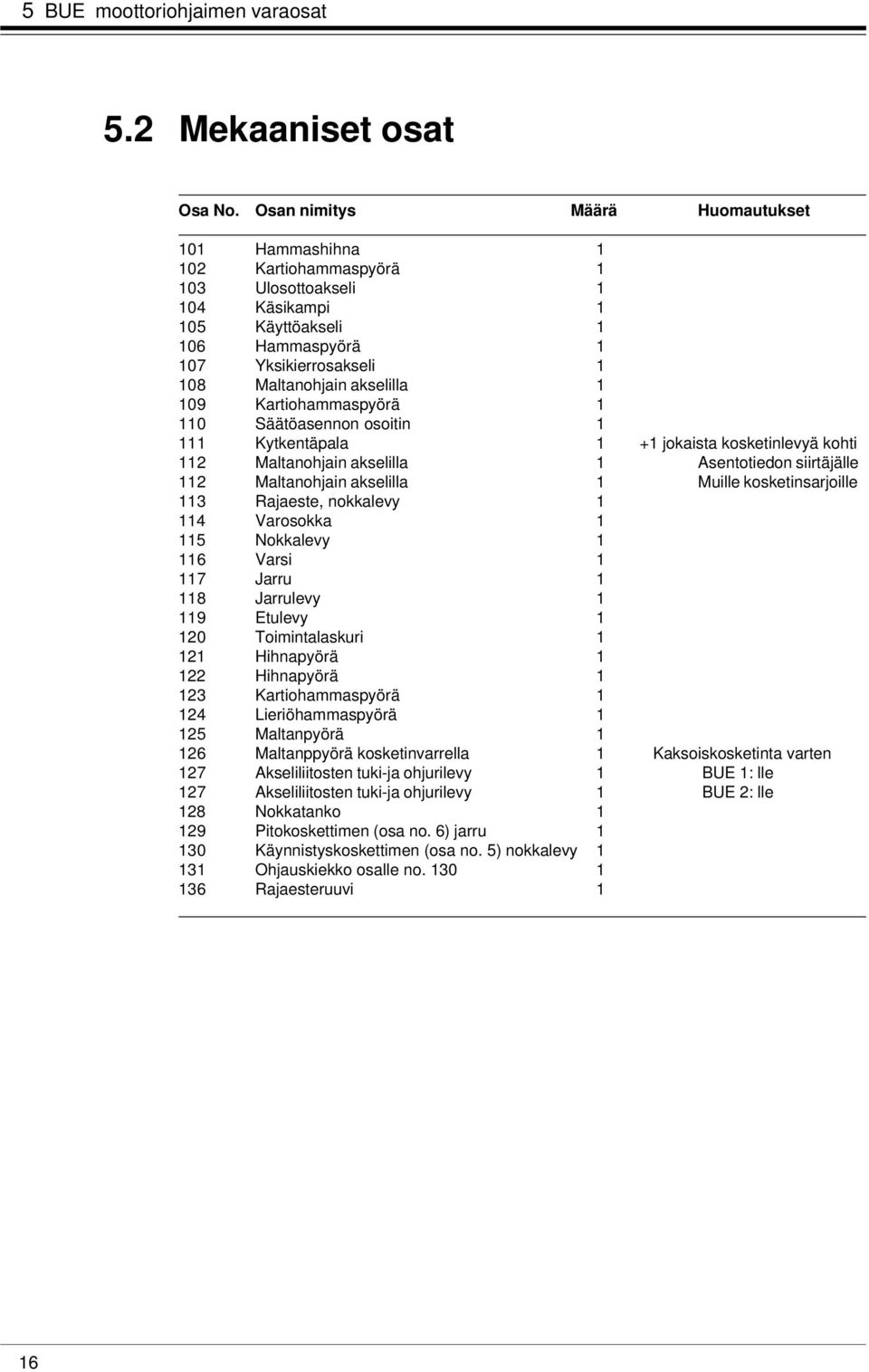

16 5 BUE moottoriohjaimen varaosat 5.2 Mekaaniset osat Osa No. Osan nimitys Määrä Huomautukset 101 Hammashihna Kartiohammaspyörä Ulosottoakseli Käsikampi Käyttöakseli Hammaspyörä Yksikierrosakseli Maltanohjain akselilla Kartiohammaspyörä Säätöasennon osoitin Kytkentäpala 1 +1 jokaista kosketinlevyä kohti 112 Maltanohjain akselilla 1 Asentotiedon siirtäjälle 112 Maltanohjain akselilla 1 Muille kosketinsarjoille 113 Rajaeste, nokkalevy Varosokka Nokkalevy Varsi Jarru Jarrulevy Etulevy Toimintalaskuri Hihnapyörä Hihnapyörä Kartiohammaspyörä Lieriöhammaspyörä Maltanpyörä Maltanppyörä kosketinvarrella 1 Kaksoiskosketinta varten 127 Akseliliitosten tuki-ja ohjurilevy 1 BUE 1: lle 127 Akseliliitosten tuki-ja ohjurilevy 1 BUE 2: lle 128 Nokkatanko Pitokoskettimen (osa no. 6) jarru Käynnistyskoskettimen (osa no. 5) nokkalevy Ohjauskiekko osalle no Rajaesteruuvi 1 16

1 109 Kartiohammaspyörä 1 110 Säätöasennon osoitin 1 111 Kytkentäpala 1 +1 jokaista kosketinlevyä kohti 112 Maltanohjain akselilla 1 Asentotiedon siirtäjälle 112 Maltanohjain akselilla 1 Muille

17 5 BUE moottoriohjaimen varaosat fm_

18 5 BUE moottoriohjaimen varaosat Osa No. Osan nimitys Määrä Huomautukset 132 Kaappi 1 BUE 1:lle 132 Kaappi 1 BUE 2:lle 133 Oven tiiviste 1 BUE 1:lle 133 Oven tiiviste 1 BUE 2:lle 134 Käsinuppi Tuuletusaukko Ikkunalevy Tiiviste Tiiviste Kansi Tiiviste Tärinänvaimennin Kytkentäpala Pitokoskettimen(osa no. 6) akseli Käynnistyskoskettimen (osa no. 5) akseli 1 147b Vipu Ohjain Akseli 1 150b Hammaspyörä Ohjain Akseli Akseli Paneeli 1 DAG moottorikytkimelle 155 Jarrulevy Jousi Jarrulevy Jousi 1 159b Holkki Keskiö Metallilankaohjain toimintalaskurille 1 ( osa no. 120) 18

137 Ikkunalevy 1 138 Tiiviste 1 139 Tiiviste 1 140 Kansi 1 141 Tiiviste 1 142 Tärinänvaimennin 4 143 Kytkentäpala 1 145 Pitokoskettimen(osa no.

19 5 BUE moottoriohjaimen varaosat fm_

20 6 BUL moottoriohjaimen varaosat 6 BUL moottoriohjaimen varaosat 6.1 Sähköiset osat Osa No. Osan nimitys Määrä Huomautukset B1 Termostaatti 1 1) B2 Hygrostaatti 1 1) E1 Lämmitysvastus kosteuden poistamiseen 1 50 W E2 Lisälämmitysvastus W 1) E3 Kaapin valaisin, käsivalaisin 1 1) K1 Askellusrele 1 M1 Moottori 1 Q1 Moottorin suojakytkin 1 Q2 Kontaktori, Nousee 1 Q3 Kontaktori, Laskee 1 S1 Ohjauksen valintakytkin 1 Paikallis-0-Kauko S2 Ohjauskytkin 1 Laskee-0-Nousee S3+S4 Pito-, lukitus- ja apukoskettimet 1 Nousee ja laskee, kiinnitetty asennuslevyyn S5 Lukituskytkin 1 Käsikampea varten S6 Rajakytkin, ylempi ääriasento 1 sisältää asennuslevyn, vivun ja rullan S7 Rajakytkin, alempi ääriasento 1 sisältää asennuslevyn, vivun ja rullan S9 Ovikytkin 1 1) S10 Lisälämmittimen kytkin 1 U1 Mittausvahvistin 1 X1-17 Riviliittimet X38 Pistorasia 1 1) Tilattaessa on mainittava, että tarvitaan myös asennusosat, jos moottoriohjaimessa ei aikaisemmin ole ollut näitä osia. 20

Askellusrele 1 M1 Moottori 1 Q1 Moottorin suojakytkin 1 Q2 Kontaktori, Nousee 1 Q3 Kontaktori, Laskee 1 S1 Ohjauksen valintakytkin 1 Paikallis-0-Kauko S2 Ohjauskytkin 1 Laskee-0-Nousee S3+S4 Pito-,

21 6 BUL moottoriohjaimen varaosat S6 S7 B2 S3 + S4 B1 S10 M1 X38 S5 K1 X1-17 U1 S2 S1 E2 Q3 Q2 Q1 E1 E3 S9 fm_

22 6 BUL moottoriohjaimen varaosat 6.2 Moniasentokytkimet Osa No. Osan nimitys Määrä Huomautukset S14, S24 Asennonosoittimen kosketinsarja, Potentiometri S15 Ohiajokosketin S20-S23 Katkaisevat koskettimet ( Break before make ) S25-S28 Juontavat koskettimet ( Make before break ) S86, S87 Rinnankäytön valvontakoskettimet Liitinpuolisko Momenttilevy 112 Akseli <3 kosketinlevyä 4 5 kosketinlevyä 164 Läpinäkyvä kansi 165 Väliruuvi L=10, L=20, L=35 tai L= Liitin, Pistokeosa 4-napainen, 8-napainen 22

23 6 BUL moottoriohjaimen varaosat S14 (S24) S15 S20 (S21, S22, S23) S25 (S26, S27, S28) S86 (S87) 166 fm_

24 6 BUL moottoriohjaimen varaosat 6.3 Mekaaniset osat Osa No. Osan nimitys Määrä Huomautukset 101 Hammashihna Käsikampi Säätöasennon osoitin laahausosoittimineen Toimintalaskuri 1 Sisältää vivun 121 Hihnapyörä 1 sisältää kiilan, ruuvin ja aluslaatan 131 Saranat 2 sisältää ruuvit, aluslaatat ja välilevyt 134 Käsinuppi kiinnittimineen 2 sisältää ruuvit, aluslaatat ja välilevyt 135 Tuuletusaukko Kaapin tiiviste Kierreholkki muttereineen Ikkuna 1 sisältää liimanauhan ja liimausohjeen 170 Umpilaippa, FL Tiiviste, FL

25 6 BUL moottoriohjaimen varaosat fm_

26 7 Suositeltava varaosasarja 7 Suositeltavat varaosat moottoriohjaimille 26

27 ABB Power Technology Products AB Components Visiting address: Lyviksvägen 10 Postal address: SE Ludvika, SWEDEN Tel Fax ZSE fi, Rev. 3,
