PELLETTISIILON KOKOAMISOHJE

Transkriptio

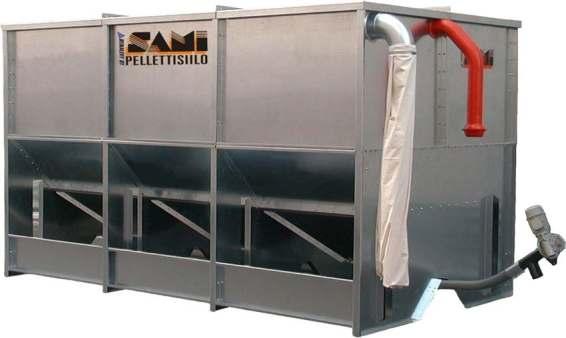

1 PELLETTISIILON KOKOAMISOHJE Yrittäjäntie, 6375 Ylihärmä puh fax Sertifioidut laatujärjestelmät

2 Sisällysluettelo Lähetyksen sisällön tarkastus... Pellettisiilon osat...- Suppiloiden kasaus ja liittäminen jalkaelementteihin...3 Spiraalikuljettimen tukipään asennus...4 Pölyputken kiinnitys...5 Elementtien asennus...5 Täyttöputken asennus...5 Katon asennus...6 Spiraalikuljettimen käyttöpään asennus...6 Piirustukset Lähetyksen sisällön tarkastus Tarkasta toimitus välittömästi ennen kokoamisen aloittamista osaluettelosta ja ilmoita mahdolliset puutteet tehtaalle. Tehdas on velvollinen täydentämään mahdollisen virheellisen/puutteellisen toimituksen, mutta ei korvaamaan siitä aiheutuneita mahdollisia muita kustannuksia. Sen vuoksi on tärkeää, että lähetyksen sisältö tarkastetaan ennen kokoamisen aloittamista, jotta vältytään esim. seisokeilta kokoonpanon aikana. Lue ohjeet useampaan kertaan ennen pystytystä, niin opit muistamaan osien nimet ja työjärjestyksen. Etene kokoamisessa vaiheittain selostetussa järjestyksessä, niin vältyt ongelmilta

3 Pellettisiilon osat Siilon tilavuus m 3 Nro Osan nimi Osan koodi Jatkev. ruuvipussi Rk 00 jatkevaippa Täyttöputki liitt Lisätuki Laippa sink Kuusiomutteri T934M Lukkoruuvi T603M Kuusiomutteri T934M Kuusioruuvi T933M Klemmari halk Suodatinpussi Sokkelielementti Sokkelielementti Poraruuvi halk.4.x3 T7504M4.X Lähtökaulus tasosta 387LPT60L 4 Käyrä 90 o halk Täyttökouru Täyttökäyrä Poikittaistuki Keskielementti Päätyelementti Päätyelementti Pystyseinäelementti Pohjalevy Pohjalevy Pohjalevy Seinäelementti Seinäelementti Osastoiva jalkaelementti

4 . Suppiloiden kasaus, erilaista elementtiä. Asenna liitoslaipat samalle tasolle. Valmis suppilo. Tiivistä saumat massalla. 3. Liitä suppilot jalkaelementteihin. Käytä apuna koroketta. Huomio jalkojen asento. 4. Viimeiseen suppiloon ei vielä syöttökoteloa. Muihin kyllä. 5. Jalkojen asento. Ensimmäinen väli toisin päin kuin muut. 6. Asenna nyt putket ja niiden liittimet siilon kohdalla. 3

5 7. Työnnä spiraali sisään ja liitä se tukipään suppiloon. 8. Tee hiomakoneella lovi spiraaliin, päästä noin 0 mm lukitusruuvia varten. 9. Asenna tukipää paikoilleen suppiloon. Muista sulkuluukku väliin. 0. Tukipää suppilossa.. Sokkelipalat, erilaista kappaletta. Huom. Pitkä väli ensimmäinen.. Asenna suppilon jatkopalat ja sokkelipalat. 4

6 3. Kiinnitä pölyputken kaulus poraruuveilla. Muista massa. 4. Kiinnitä pölyputken käyrä ø60 kaulukseen poraruuveilla. 5. Asenna edellinen elementti päätyyn vasemmalle ja sitten ensimmäinen sivuelementti. 6. Kasaa koko kerros. Asenna poikkituet ja täyttöputken ohjauskourut kuvan mukaisesti. Korkeus täyttöputken reiän mukaan. 7. Asenna täyttöputki ulkoa päin reikään. 8. Täyttöputki sisäpuolelta. Laita sisäpuolelle sinkitty tukilaippa ja kiinnitä putki ohjauskourun päähän lukituspultein M6x. 5

7 9. Asenna katto aloittaen keskimmäisestä osasta. Asenna seuraavaksi kulmaosat ( erilaista) kuvan mukaan. 0. Asenna loput putket ja käyrät jatkopaloilla spiraalin päälle ja tue tarvittaessa väliltä. Lyhennä lopuksi spiraali n.75 mm pidemmäksi kuin putki.. Asenna kiila akselille.. Asenna akseli spiraaliin. Huom. Lukituslovi spiraaliin ja kiristys M0 pultilla akselia vasten. 3. Pujota putken jatkopala. 4. Asenna käyttöpään runko ja kiristä jatkon pultit. Valitse rungon asento sopivaksi. 5. Työnnä vaihdemoottori akselille ja hae suunta sopivaksi. Kiinnitä vaihde M0 pultein ja lukitse akseli päästä M0 pultilla. Tue vaihdepaketti rakenteisiin. 6

8 SPIRAALIA SISÄLLE 75 MM Ø Osa Nimitys Kpl LUKKOMUTTERI M RUUVI M0X RUUVI M0X0 8 LUKKOMUTTERI M6 7 6-RUUVI M6X30 6 VAIHDEMOOTTORI 5 TASAKIILA A 4 ALUSLEVY 3 LUKITSIN AKSELI RUNKO Ø KÄYTTÖPÄÄ KOKOONPANO PELLETTIKULJETIN 7

9 (0) (0) 60,0 97,0 53,5 MITTAKAAVA : Ø9-9 KLP 50,0 8x50=00 LISÄTUKI PÄÄTYSIVU PELLETTISIILO 5, Taive 90 ylös Ø0-4KPL LISÄTUKI SIVUSUUNNASSA KESKELLÄ OSA NIMITYS MUOTO, MITAT KPL Poikittaistuki.5X00X05 4 Lisätuki U - 60X0X.5 L= ASENNUSKUVA LISÄTUET PELLETTISIILO POIKITTAISTUKI PELLETTISIILO 8
