1 MASADOOR autotallinovet Asennusohje Tämä asennusohje on tehty ammattitaitoisen asentajan käyttöön. Ohjeessa on piirroksia, joissa on komponentteja, joita ei aina oveen asenneta. Ennen asennuksen aloittamista lue huolellisesti oven käyttöohje ja huomioi erityisesti siinä esitetyt varoitukset.

2 1 Tarkista asennuspaikka Varmista että ovipielet ovat pystysuorassa ja samassa tasossa yläkarmi on suora ja samassa tasossa sivukarmien kanssa sivutilat ovat esteettömät lattiasta oven asennuskorkeuteen saakka vähintään 100 mm oven molemmin puolin oven yläpuolella tai katossa ei ole palkkeja, putkia eikä valaisimia oven asennusalueella lattia oviaukossa on tasainen, vaakasuorassa ja vastaa lopullista korkeutta pystyjohdekiskojen tartuntapinnat jatkuvat samassa tasossa ylös asti ja että mahdollista konekäytön kiinnitystä varten on oven keskellä aukon päällä oltava tartuntakohta B = H 175 mm käsikäyttöisissä ovissa B = H konekäyttöisissä ovissa Mikäli köydet tulevat johteiden ulkopuolelle, tarvitaan sivutilaa 150 mm.

3 2 Pystyjohteet Kiinnitä toinen pystyjohde ovipieleen vesivaa an avulla. Puurungossa käytä 8 mm kansiruuveja, teräsrungossa 6 mm itseporautuvia ruuveja ja betonirungossa 8 mm kiila-ankkureita. Kiinnitysruuvit eivät sisälly toimitukseen. Asenna tämän jälkeen toinen pystyjohde siten, että mitta tiivisteiden takaa on sama kuin ovielementtien pituus.

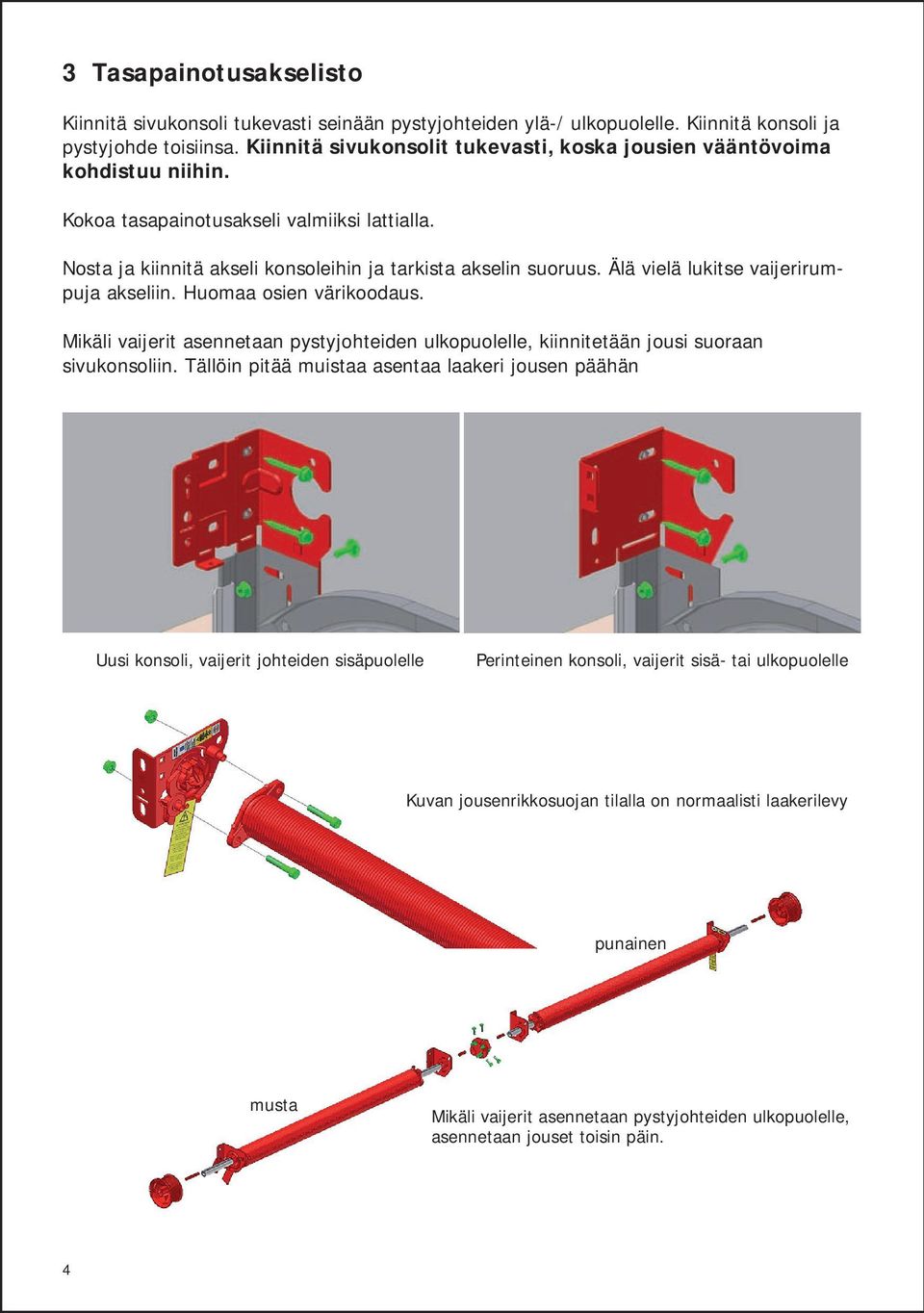

4 3 Tasapainotusakselisto Kiinnitä sivukonsoli tukevasti seinään pystyjohteiden ylä-/ ulkopuolelle. Kiinnitä konsoli ja pystyjohde toisiinsa. Kiinnitä sivukonsolit tukevasti, koska jousien vääntövoima kohdistuu niihin. Kokoa tasapainotusakseli valmiiksi lattialla. Nosta ja kiinnitä akseli konsoleihin ja tarkista akselin suoruus. Älä vielä lukitse vaijerirumpuja akseliin. Huomaa osien värikoodaus. Mikäli vaijerit asennetaan pystyjohteiden ulkopuolelle, kiinnitetään jousi suoraan sivukonsoliin. Tällöin pitää muistaa asentaa laakeri jousen päähän Uusi konsoli, vaijerit johteiden sisäpuolelle Perinteinen konsoli, vaijerit sisä- tai ulkopuolelle Kuvan jousenrikkosuojan tilalla on normaalisti laakerilevy punainen musta Mikäli vaijerit asennetaan pystyjohteiden ulkopuolelle, asennetaan jouset toisin päin.

5 Keskikonsoli tulee vain leveisiin oviin Kuvassa olevan jousen katkeamissuojan tilalla on normaalisti laakerilevy. 5

6 4 Vaakajohteet Nosta vaakajohteet ja kiinnitä ne pystyjohteiden päihin kuvan mukaan. Isoissa ovissa voidaan käyttää kuvan mukaisia vahvistuslevyjä. Kiinnitä johteet kattoon joko kuvan mukaisilla ripustimilla tai toimituksen mukana tulevalla reikäraudalla. Reikäraudasta katkaistaan sopivan mittainen pala, josta kootaan ripustin. Johteiden tulee olla vaakasuorassa ja tarkasti kotisuorassa oviaukkoon nähden. Kiinnitä topparikumit vaakajohteiden päihin. 6

7 Vahvistus laitetaan tarvittaessa suuriin oviin. 7

8 5 Ovilamellien asennus Lamellit on numeroitu alhaalta ylöspäin. Valmistele lamellit ennen asennusta pukkien päällä kiinnittämällä sivusaranat paikoilleen lamellin yläreunaan. Poraa sivusaranaa varten mm reiät saranan reikien mukaisesti päätykoteloihin. Koteloissa on myös ylimääräisiä reikiä. Kiinnitä kahva alimmaiseen lamelliin. Kiinnitä välisaranat oven keskilinjaan siten, että niiden akselit ovat samassa linjassa sivusaranoiden akselien kanssa. Poraa myös välisaranoita varten mm reiät. Esiporaa reiät alakulmakappaleille ja kiinnitä ne paikoilleen. Huomaa kätisyydet. Nosta alimmainen lamelli aukkoon ja kiinnitä rullat sivusaranoihin ja alakulmakappaleeseen. Mikäli köydet tulevat pystyjohteiden ulkopuolelle, asenna toinen alakulmakappale ja rulla vasta, kun alin lamelli on paikoillaan. Voitele rullien akselit. Säädä ylärullien etäisyys sopivaksi, jotta sivutiiviste tiivistyy lamellin reunaan. Älä paina liian tiukkaan, jotta ovi kulkisi kevyesti. Jos lattia on vino, kiilaa lamelli tarkasti vaakasuoraan. Asenna seuraavat lamellit vastaavasti. Ylin lamelli kiinnitetään yläkulmakappaleella. Huomaa, että yläkulmakappaleella säädetään lamelli niin, että ylätiiviste on riittävän tiukasti yläkarmia vasten. Kiinnitä lopuksi saranoiden yläkappaleet lamellien alareunoihin. 8

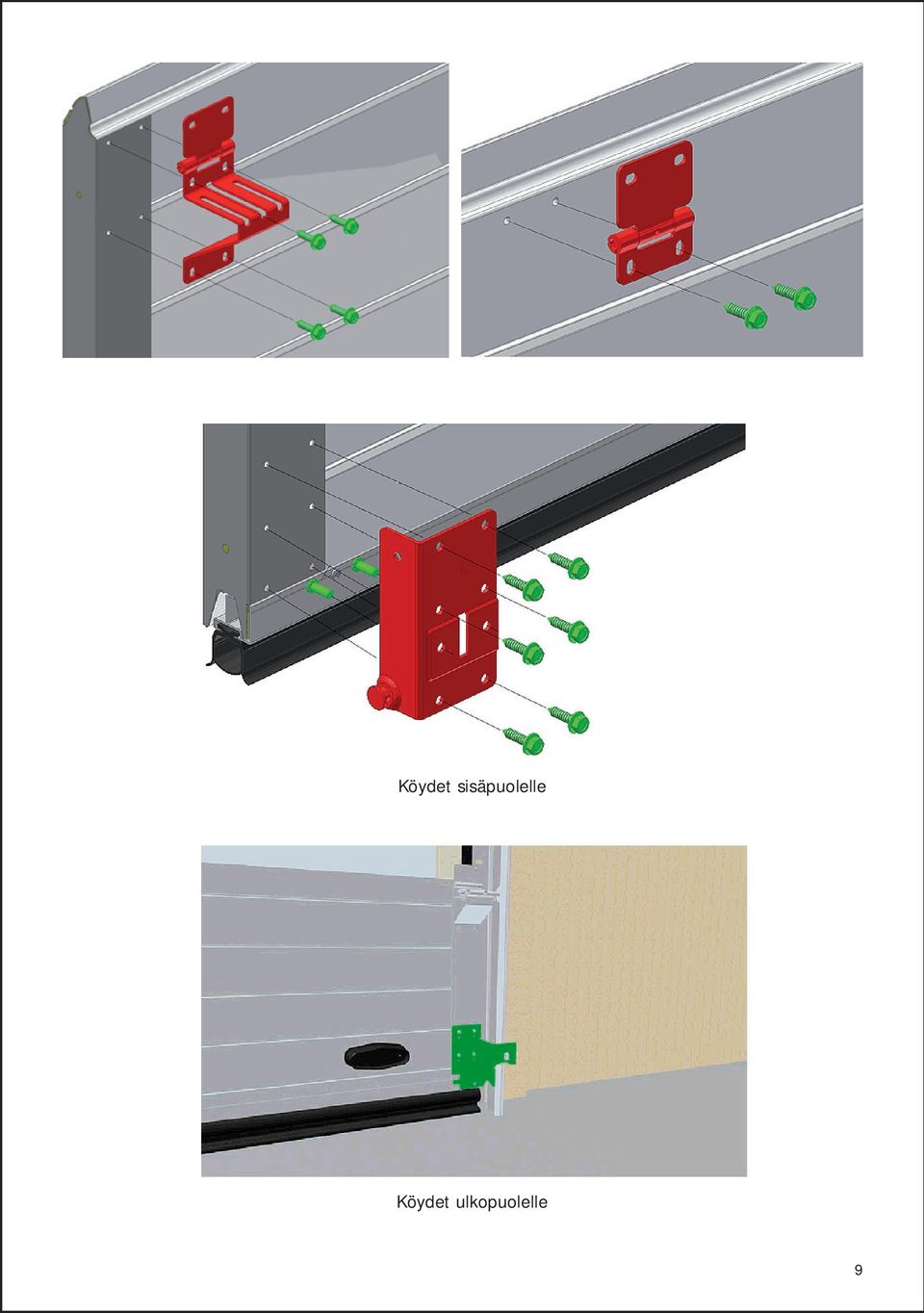

9 Köydet sisäpuolelle Köydet ulkopuolelle

10 Sormisuojia ei normaalisti käytetä Sormisuojia ei normaalisti käytetä 10

11 6 Nostovaijerit Kiinnitä vaijeri alakulmakappaleeseen lenkkipäästä. Pujota vaijeri rummulle ulkoreunasta alkaen ja kierrä rumpua, kunnes vaijeri ei ole enää löysällä. Kiristä lukitusruuvit. Saatuasi ensimmäisen vaijerin kiinni, kiristä saman puoleista jousta pari kierrosta, jotta vaijeri pysyy kireänä. Asenna toinen vaijeri. Rasvaa jouset hyvin (jätä rasvaamatta noin 5 cm jousien päistä) ja kiristä molemmat jouset ylöspäin kiertäen ilmoitettuun kireyteen. Kierrosten lukumäärä on merkitty lähetyslistaan. Vakio ovessa (2500x2100) kireys on noin 7,5 kierrosta. Jousissa on raita kierrosten laskemista varten. Lukitse jouset pulteilla akseliin. OLE VAROVAINEN JOUSIA KIRISTÄESSÄSI! Kiinnitä lopuksi liukusalpa tai läpilukitus erillisten ohjeiden mukaan. 11

12 7 Koekäyttö Nosta ovi varovasti ylös ja tarkista vaakajohteiden sivuttaislinja. Säädä tarvittaessa. Liikuta ovea muutama kerta ylös ja alas ja säädä jousien kireyttä tarvittaessa. Jousia voi kiristää esimerkiksi puoli kierrosta toista ja neljännes kierros toista, jolloin oven liikettä voidaan hienosäätää. Mikäli oveen tulee konekäyttö, noudata laitevalmistajan asennusohjeita. Masadoor Oy Perheentuvantie 5, Laitila puh. (02) , faksi (02)
