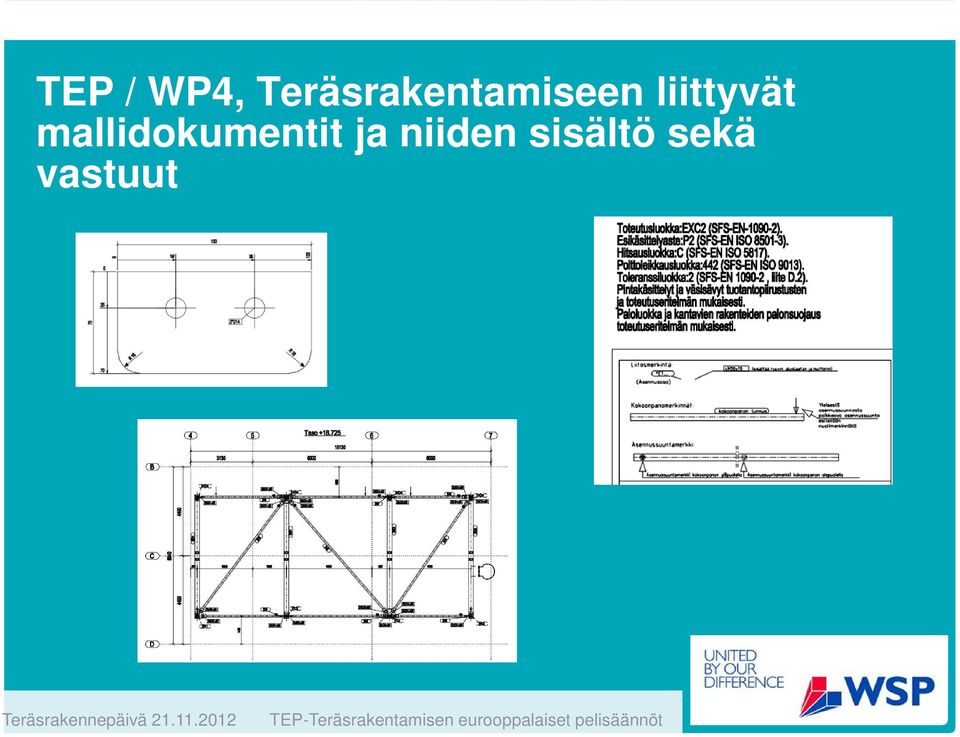

1 TEP / WP4, Teräsrakentamiseen liittyvät mallidokumentit ja niiden sisältö sekä vastuut TEP-Teräsrakentamisen eurooppalaiset pelisäännöt

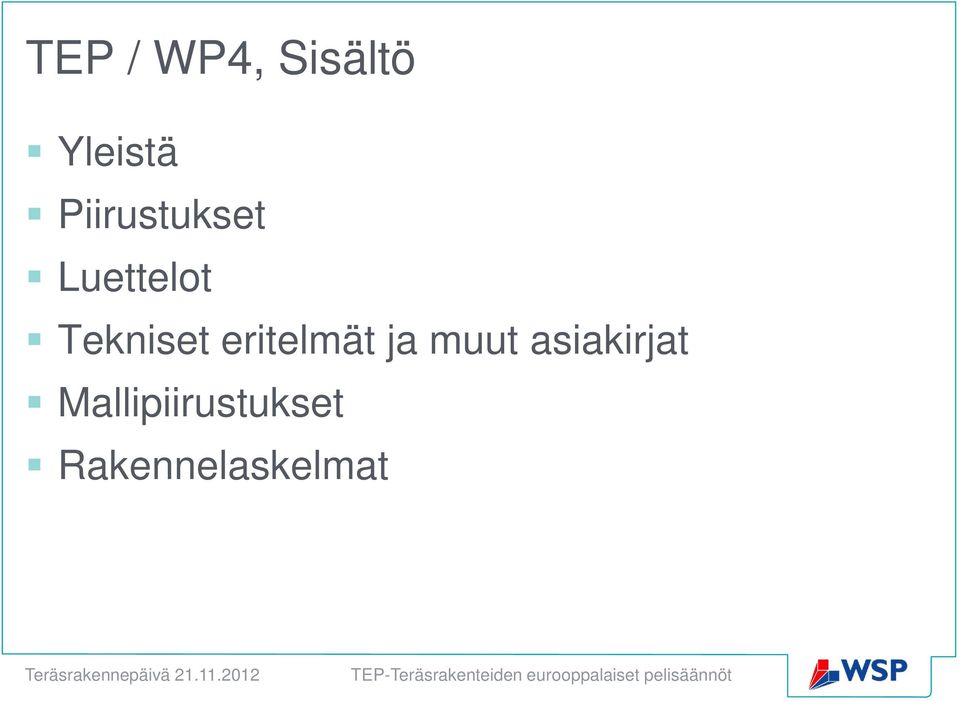

2 TEP / WP4, Sisältö Yleistä Piirustukset Luettelot Tekniset eritelmät ja muut asiakirjat Mallipiirustukset Rakennelaskelmat TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

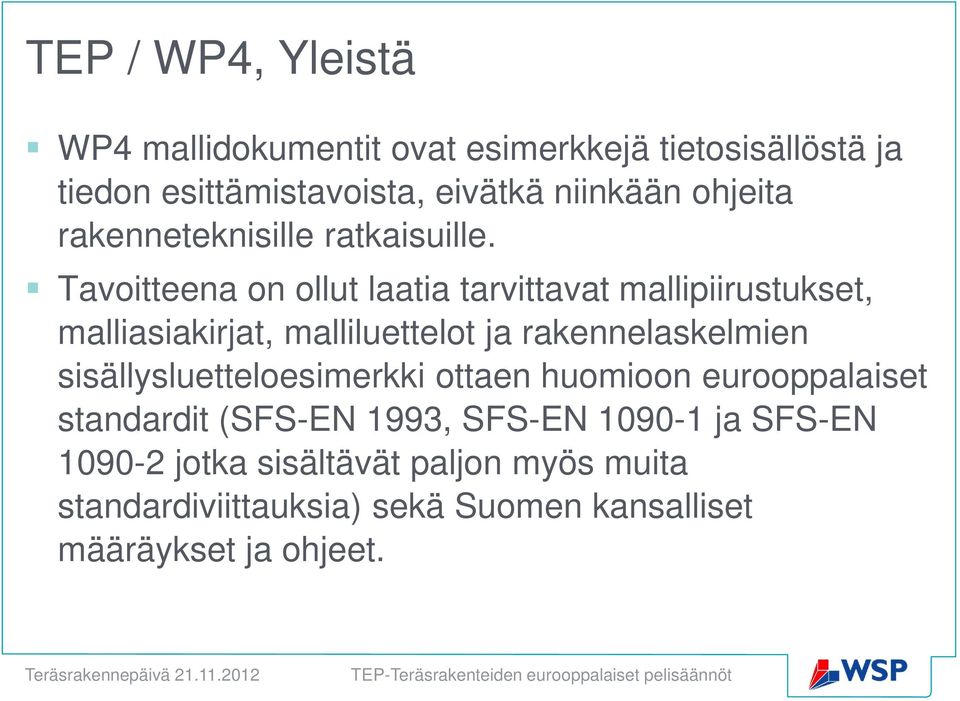

3 TEP / WP4, Yleistä WP4 mallidokumentit ovat esimerkkejä tietosisällöstä ja tiedon esittämistavoista, eivätkä niinkään ohjeita rakenneteknisille ratkaisuille. Tavoitteena on ollut laatia tarvittavat mallipiirustukset, malliasiakirjat, malliluettelot ja rakennelaskelmien sisällysluetteloesimerkki ottaen huomioon eurooppalaiset standardit (SFS-EN 1993, SFS-EN ja SFS-EN jotka sisältävät paljon myös muita standardiviittauksia) sekä Suomen kansalliset määräykset ja ohjeet. TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

4 TEP / WP4, Piirustukset Piirustuslajit ja nimet Yleis-, asennus-, erityis- ja tuotantopiirustukset Piirustusten ja luetteloiden numerointiohjeet Yleis-, asennus-, erityispiirustusten ja erillisten luetteloiden numerointi pohjautuu TSP 1990 numerointiohjeeseen. Tuotantopiirustusten numerointiohje pohjautuu WSP:n ohjeeseen. Piirustusten koot, mittakaavat, rakenne, esitystavat ja sisältö Piirustusmerkinnät, mitat, tekstit ja viivat Piirustukset osio on julkaistu rahoittajien kommentointiin TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

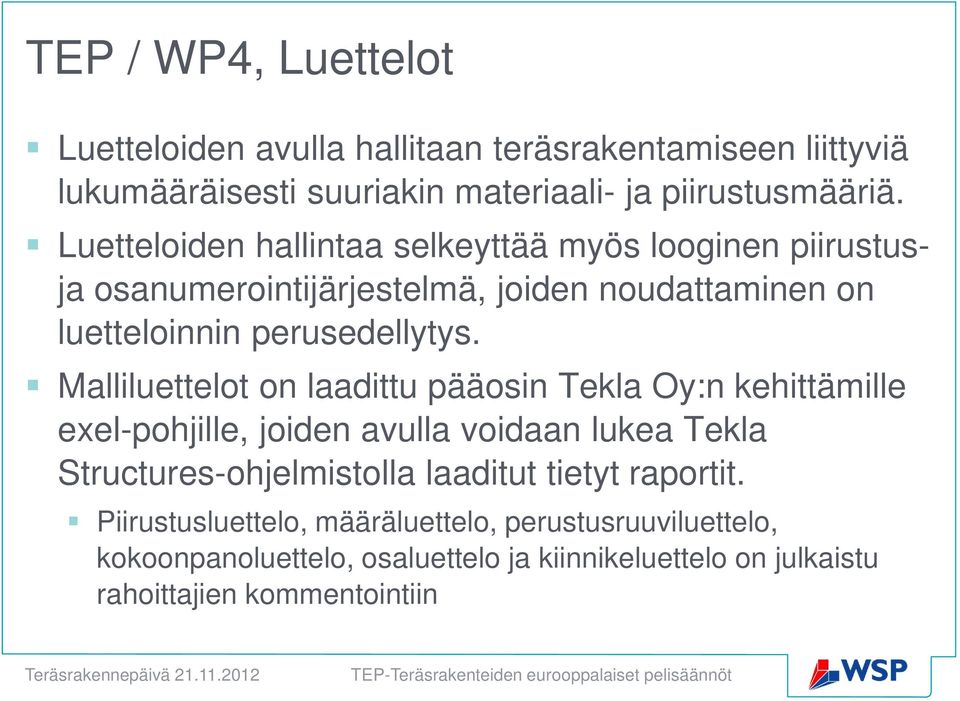

5 TEP / WP4, Luettelot Luetteloiden avulla hallitaan teräsrakentamiseen liittyviä lukumääräisesti suuriakin materiaali- ja piirustusmääriä. Luetteloiden hallintaa selkeyttää myös looginen piirustusja osanumerointijärjestelmä, joiden noudattaminen on luetteloinnin perusedellytys. Malliluettelot on laadittu pääosin Tekla Oy:n kehittämille exel-pohjille, joiden avulla voidaan lukea Tekla Structures-ohjelmistolla laaditut tietyt raportit. Piirustusluettelo, määräluettelo, perustusruuviluettelo, kokoonpanoluettelo, osaluettelo ja kiinnikeluettelo on julkaistu rahoittajien kommentointiin TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

6 TEP / WP4, Mallipiirustukset Pohjautuvat luvun 2. piirustukset osion ohjeisiin piirustusten sisällöstä ja esittämistavoista. Mallipiirustusesimerkit eivät ole ohjeita rakenneteknisille ratkaisuille. Kokoonpanopiirustuksia WI-pilari, putkipilari, palkki, WQ-palkki, 1- ja 2-leikkauksinen side, ristikko, porras ja asennusosa Osapiirustuksia levyistä ja aihioista (profiileista) Asennuspiirustuksia Perustusruuvit, tasot ja linjat (tarjousvaihe ja tuotantovaihe) Ritiläpiirustus Em. mallipiirustuksia on julkaistu rahoittajien kommentointiin TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

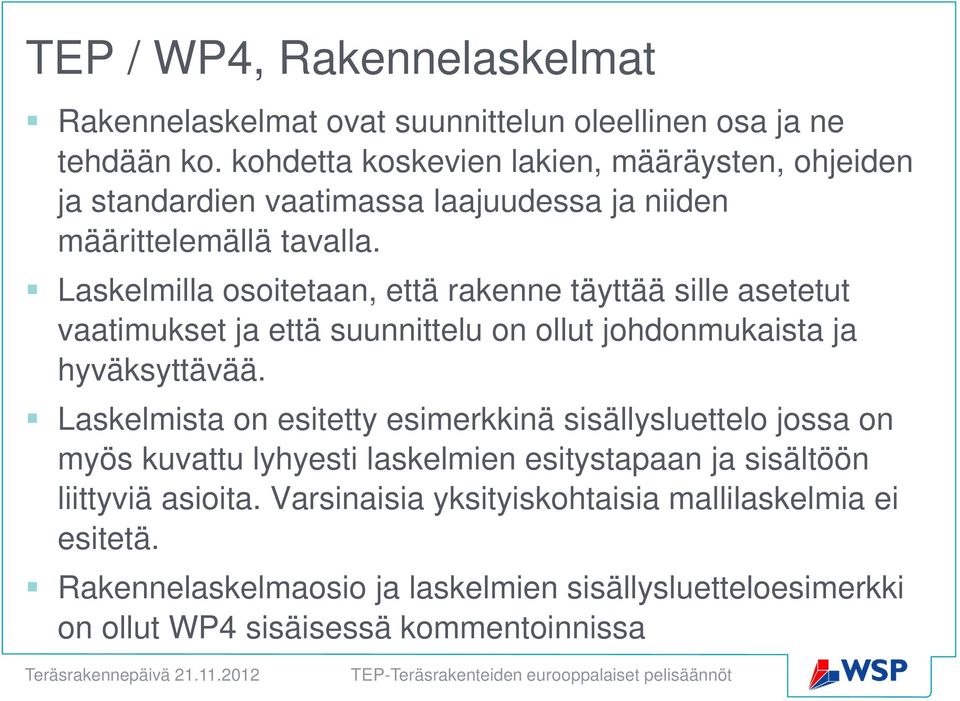

7 TEP / WP4, Rakennelaskelmat Rakennelaskelmat ovat suunnittelun oleellinen osa ja ne tehdään ko. kohdetta koskevien lakien, määräysten, ohjeiden ja standardien vaatimassa laajuudessa ja niiden määrittelemällä tavalla. Laskelmilla osoitetaan, että rakenne täyttää sille asetetut vaatimukset ja että suunnittelu on ollut johdonmukaista ja hyväksyttävää. Laskelmista on esitetty esimerkkinä sisällysluettelo jossa on myös kuvattu lyhyesti laskelmien esitystapaan ja sisältöön liittyviä asioita. Varsinaisia yksityiskohtaisia mallilaskelmia ei esitetä. Rakennelaskelmaosio ja laskelmien sisällysluetteloesimerkki on ollut WP4 sisäisessä kommentoinnissa TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

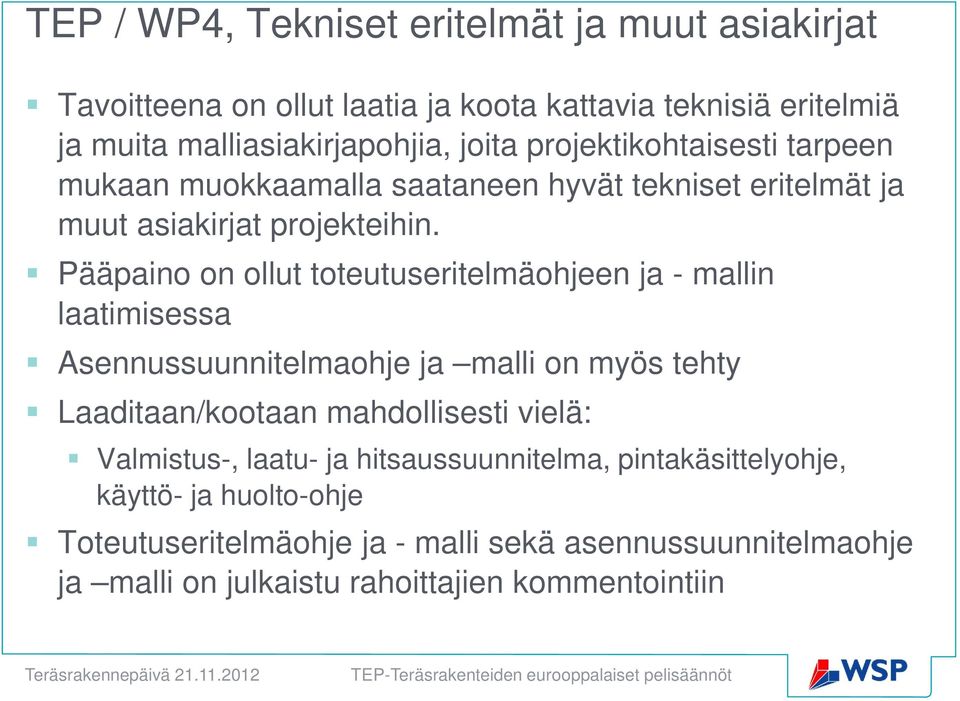

8 TEP / WP4, Tekniset eritelmät ja muut asiakirjat Tavoitteena on ollut laatia ja koota kattavia teknisiä eritelmiä ja muita malliasiakirjapohjia, joita projektikohtaisesti tarpeen mukaan muokkaamalla saataneen hyvät tekniset eritelmät ja muut asiakirjat projekteihin. Pääpaino on ollut toteutuseritelmäohjeen ja - mallin laatimisessa Asennussuunnitelmaohje ja malli on myös tehty Laaditaan/kootaan mahdollisesti vielä: Valmistus-, laatu- ja hitsaussuunnitelma, pintakäsittelyohje, käyttö- ja huolto-ohje Toteutuseritelmäohje ja - malli sekä asennussuunnitelmaohje ja malli on julkaistu rahoittajien kommentointiin TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

9 Toteutuseritelmäohjeessa esitetään taustatietoja teräsrakenteiden toteutuseritelmän laatimiseksi. Toteutuseritelmäohjeen eri kohtien numerointi vastaa standardin SFS-EN numerointia. Projektikohtaisen toteutuseritelmän tarkoituksena on välittää suunnittelijan tekemistä päätöksistä muille hankkeessa mukana oleville tahoille sellaista tietoa, jota ei voi esittää piirustuksissa tai niihin liitetyissä osaluetteloissa. Toteutuseritelmä jakautuu kahteentoista lukuun:

10 Lukujen 1-4 vaatimukset ja tiedot laaditaan kohdekohtaisesti. Suunnittelija voi laatia ne kohdekohtaisen tiedotustarpeen perusteella. - Luku 1: Rakennuskohtaiset yleistiedot - Luku 2: Toimitettavat asiakirjat projektin eri vaiheissa - Luku 3: Perustiedot teräsrakenteiden suunnittelusta - Luku 4: Toteutusluokkavaatimukset ja toteuttajalta vaadittavat asiakirjat TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

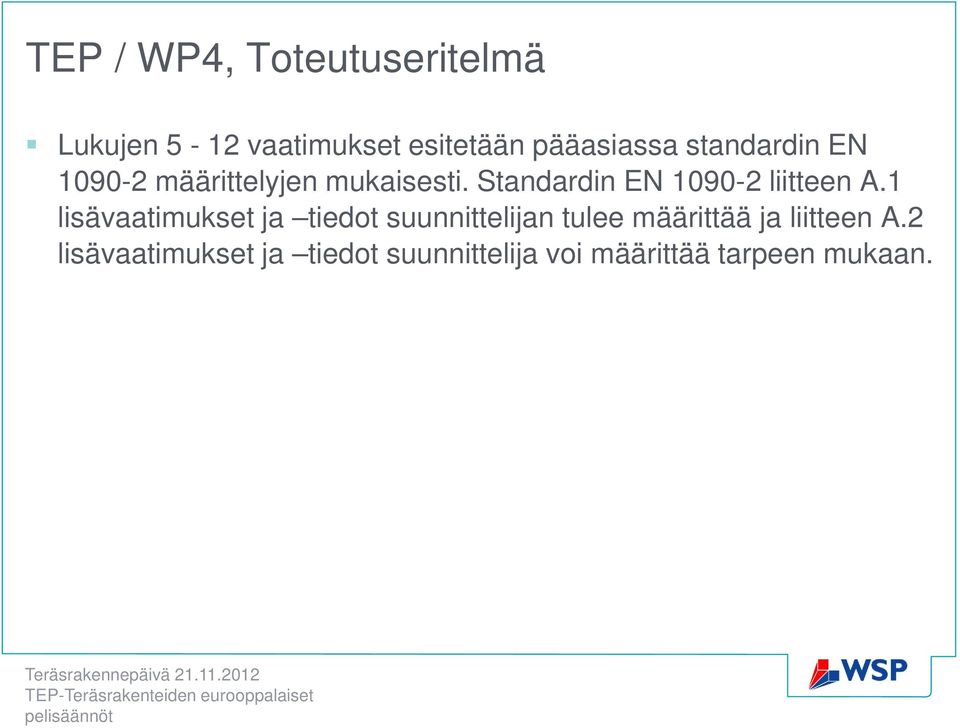

11 Lukujen 5-12 vaatimukset esitetään pääasiassa standardin EN määrittelyjen mukaisesti. Standardin EN liitteen A.1 lisävaatimukset ja tiedot suunnittelijan tulee määrittää ja liitteen A.2 lisävaatimukset ja tiedot suunnittelija voi määrittää tarpeen mukaan. TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

12 - Luku 5: Käytettävät tuotteet - Luku 6: Esivalmistus ja kokoaminen - Luku 7 Hitsaus - Luku 8 Mekaaninen kiinnittäminen - Luku 9 Asentaminen - Luku 10 Pintakäsittely - Luku 11 Geometriset toleranssit - Luku 12 Tarkastus, testaus ja dokumentointi TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

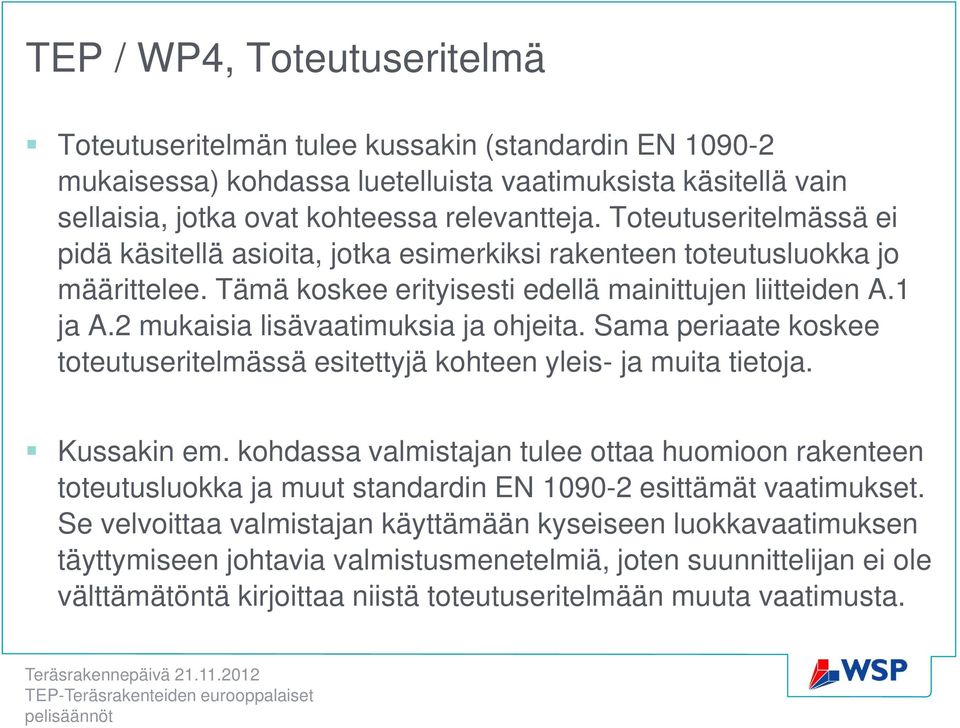

13 Toteutuseritelmän tulee kussakin (standardin EN mukaisessa) kohdassa luetelluista vaatimuksista käsitellä vain sellaisia, jotka ovat kohteessa relevantteja. Toteutuseritelmässä ei pidä käsitellä asioita, jotka esimerkiksi rakenteen toteutusluokka jo määrittelee. Tämä koskee erityisesti edellä mainittujen liitteiden A.1 ja A.2 mukaisia lisävaatimuksia ja ohjeita. Sama periaate koskee toteutuseritelmässä esitettyjä kohteen yleis- ja muita tietoja. Kussakin em. kohdassa valmistajan tulee ottaa huomioon rakenteen toteutusluokka ja muut standardin EN esittämät vaatimukset. Se velvoittaa valmistajan käyttämään kyseiseen luokkavaatimuksen täyttymiseen johtavia valmistusmenetelmiä, joten suunnittelijan ei ole välttämätöntä kirjoittaa niistä toteutuseritelmään muuta vaatimusta. TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

14 1 Rakennuskohde 1.1 Rakennuskohteen kuvaus 1.2 Toteutuseritelmän ja siihen liittyvän teräsrakenneurakan rajaus 1.3 Projektin osapuolet ja yhteystiedot 1.4 Noudatettavat ohjeet ja standardit 1.5 Rakenteen tai rakennustuotteen kelpoisuus 1.6 Toimittajan laatujärjestelmä ja laatuvastaavat 1.7 Alihankkijat 1.8 Poikkeavuudet ja muutosten käsittely 1.9 Työturvallisuusvaatimukset TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

15 2 Toimitettavat asiakirjat 2.1 Tarjouspyyntöaineisto 2.2 Asiakirjat viranomaisia varten 2.3 Toimitettavat asiakirjat ennen valmistuksen aloittamista 2.4 Toimitettavat asiakirjat ennen asentamista 2.5 Toimitettavat asiakirjat ennen runkokatselmusta tai luovutusta TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

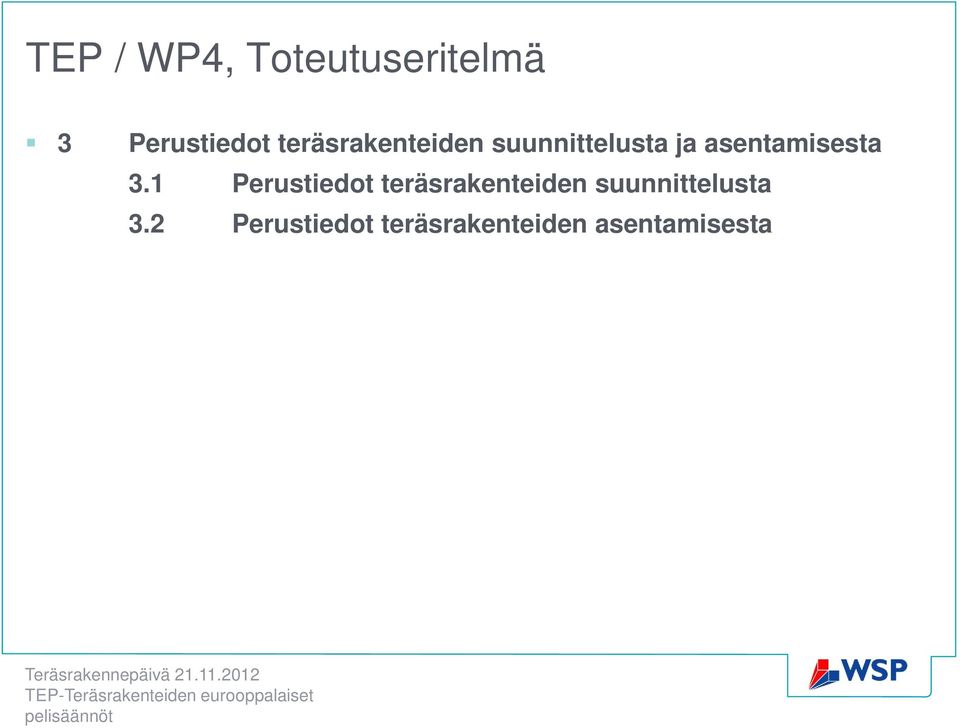

16 3 Perustiedot teräsrakenteiden suunnittelusta ja asentamisesta 3.1 Perustiedot teräsrakenteiden suunnittelusta 3.2 Perustiedot teräsrakenteiden asentamisesta TEP-Teräsrakenteiden eurooppalaiset pelisäännöt

17 4 Valmistusta koskevat toteutusluokkavaatimukset ja toteuttajalta vaadittavat asiakirjat 4.1 Valmistusta koskevat luokkavaatimukset Yleistä Toteutusluokat Esikäsittelyasteet Geometriset toleranssit 4.2 Toteuttajan asiakirjat Laadunvarmistuksen asiakirjat Konepajavalmistusta ja tarkastusta koskevat asiakirjat Työmaa-asennusta ja tarkastusta koskevat asiakirjat TEP-Teräsrakenteiden eurooppalaiset pelisäännöt
