Painevalut 3. Teoriatausta Revolved Pattern. Mallinnuksen vaiheet. CAD työkalut harjoituksessa diecasting_3_1.sldprt
|
|
- Petteri Hänninen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Painevalut 3 Tuula Höök Tampereen teknillinen yliopisto Hae aloituskappale start_diecasting_3_1.sldprt. Tehtävänäsi on suunnitella kansi alueille, jotka on merkitty kuvaan punaisella, vihreällä ja sinisellä värillä. Vihreät ja siniset alueet vaativat kappaleeseen koneistetut pinnat. CAD työkalut harjoituksessa diecasting_3_1.sldprt Kuva 1: Yksinkertainen kokoonpano, jota varten suunnitellaan kansi. Vihreät ja siniset alueet vaativat kappaleeseen koneistetut pinnat: uran, pyöreän syvennyksen ja koneistetun reiän. Vihreä pyöreä osa kappaleen Tilavuusmallinnus, esimerkiksi: keskellä on laakeri. Revolved Boss/Base Extruded Boss/Base Fillet Extruded Cut Teoriatausta Revolved Pattern Perusteet: päästö, Nurkkapyöristys, jne.. Yhtenäinen seinämänpaksuus Materiaalin paksuuserot Teknisen komponentin suunnittelu Koneistusvarat Mallinnuksen vaiheet 1. Avaa kappale start_diecasting_3_1.sldprt ja tee siitä kokoonpano (Valitse File Make Assembly from Part ). Jos kappale on avoinna, se näkyy ruudun vasempaan laitaan ilmestyvässä listassa. Valitse kappale listasta ja paina OK. Tällä toimenpiteellä kappale kiinnittyy kokoonpanotiedoston origoon. Jos kokoonpanoon todaan lisää osia, ne asetetaan paikoilleen Mate toiminnolla. Tässä vaiheessa käytetty menettely sopii vain kokoonpanon ensimmäiselle osalle. 2. Aloita mallintamaan kokoonpanoon uutta osaa. Valitse Insert Component New Part. Solid Works kysyy, mihin haluat alkaa mallintaa rautalankapiirrosta. Voit valita rautalankapiirroksen pohjaksi aputason, jonkin mallin perustasoista tai kappaleen seinämän. Nimeä kappale ja tallenna se. Kokoonpano: Make Assembly from Part Mates Edit Part Open Part Muotti: Draft analysis Aina, kun kohtaat hankaluuksia työkalujen käyttämisessä, avaa SolidWorks help ja yritä löytää ratkaisu sieltä. Diecasting_3_1 1

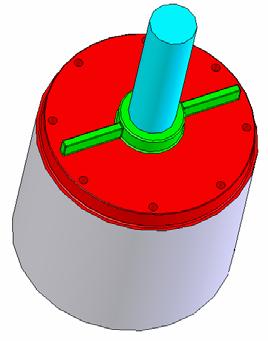

2 3. Ota mittoja kappaleesta start_diecasting_3_1.sldprt ja mallinna ensimmäinen karkeaversio kannen muodosta. Kannesta tulee perusmuodoltaan pyöreä, joten paras vaihtoehto perusmuodon mallintamiseen on tehdä rautalankapiirros ja pyöräyttää se tilavuuskappaleeksi Revolved Boss/Base työkalulla. Älä anna Solid Works:n tehdä relaatioita mallinnettavana olevan kappaleen ja start_diecasting_3_1.sldprt kappaleen välille. Mitoita muodot ja hävitä kaikki relaatiot kappaleiden välillä. Säilytä rautalankapiirroksessa vain kappaleen sisäiset relaatiot. Tällä tavoin kappaletta voi muokata ja käyttää turvallisesti myös kokoonpanon ulkopuolella. Katso alla oleva kuva ensimmäisen raakaversion rautalankamallin tekemisestä. Huomaa: Kaikki ne muodot, joita varten valukappaleesen tarvitaan koneistettu pinta, seuraavat täsmälleen kappaleen start_diecasting_3_1.sldprt muotoja. Koneistusvarat lisätään myöhemmin. Kuva 2: Ensimmäisen raakaversion mallintaminen. Ota mittoja kappaleesta start_diecasting_3_1.sldprt. Ole huolellinen mitoittaessasi koneistettavia muotoja. Niiden täytyy seurata täsmälleen kappaleen start_diecasting_3_1.sldprt muotoja. 4. Poistu sketsistä ja kokeile tehdä Revolved Boss/Base piirre. Muokkaa rautalankapiirrosta, jos tarpeen. 5. Meittaa Revolved Boss/Base paikoilleen Mate työkaluilla. 6. Mallinna Extruded Boss/Base kiilaa varten. Muista päästöt. Voit halutessasi poistua Edit Component työtilasta ja avata mallinnettavan kappaleen uuteen ikkunaan Open Part toiminnolla. Valitse Open Part hiiren oikealla painikkeella muokattavan kappaleen päällä tai sen nimen päällä piirrepuussa. 7. Kiilaa varten koneistetaan ura valukappaleeseen. Mallinna ura esimerkiksi Cut Extrude työkalulla. Ota mitat kappaleesta start_diecasting_3_1.sldprt. Mittojen täytyy olla täsmälleen kappaleen muotojen mukaisia. Koneistusvarat mallinnetaan myöhemmin. 8. Tarkista lopputulos Draft Analysis työkalulla. Muokkaa, jos tarpeen. Tarkista myös muodot ja mitat. Muokkaa, jos tarpeen. 9. Valitse menetelmä jolla valmistat kiinnitysreiät. Kappaleessa start_diecasting_3_1.sldprt olevat reiät ovat kierrereikiä. Valukappaleessa on väljät reiät. Vaihtoehdot ovat: koneistetut reiät tai keernalla valmistetut valetut reiät. Jos valitset valetut reiät, mallinna ne päästöllisinä ottaen mitat kappaleesta start_diecasting_3_1.sldprt. 10. Mallinna koneistusvarat päästöllisinä. Valitse keernanvetosuunta ja mallinna päästöt valitun suunnan mukaan. 11. Pyöristä oikeat nurkat. 12. Tarkista lopputulos Draft Analysis työkalulla ja muokkaa, jos tarpeen. Diecasting_3_1 2
3 CAD pikaopas Sketch Ryhmä työkaluja, joilla mallinnetaan rautalankapiirros muiden työkalujen pohjaksi. Insert Cut Extrude Pursottaa rautalankamallia määritetyn matkan määritettyyn suuntaan leikaten reiän pursotuksen kohdalle. Insert Boss/Base Extrude Pursottaa rautalankamallilla hahmotettua muotoa määritetyn matkan määritettyyn suuntaan. Insert Features Fillet Pyöristää tilavuusmallissa tai pintamallissa olevan nurkan. Diecasting_3_1 3
4 Insert Boss/Base Revolve Pyöräyttää rautalankapiirroksena mallinnetun suljetun profiilin akselin ympäri muodostaen tilavuusmallin. Akselina voi toimia jokin rautalankapiirroksessa olevista viivoista, keskiviiva tai apuakseli. Insert Features Draft Kallistaa valitut seinämät parametrina annettuun päästökulmaan. Kulman voi asettaa joko nurkan tai pinnan suhteen. Insert Pattern/Mirror Circular Pattern Kopioi yhden tai useampia piirteitä, tilavuuskappaleen vartaloita tai pintamallin vartaloita ympyrän muotoon akselin ympärille. Anna kohteiden kokonaismäärä parametrina. Molds Draft Analysis Näyttää seinämät, joissa on parametrina annettua päästökulmaa suuremmat päästökulmat, punaisella ja vihreällä värillä, päästöttömät seinämät keltaisella ja satulaseinämät sinisellä värillä. Värit ovat ohjelmiston perusasetuksia. Käyttäjä voi muuttaa ne haluamikseen. Diecasting_3_1 4
5 Tavoitteet oppimiselle Yksinkertaisen kappaleen muotoilu teknisistä lähtökohdista Mittojen ottaminen toisesta kappaleesta Kappaleen mallintaminen suorana kokoonpanon osaksi Opiskeltavat CAD työkalut Tilavuusmallinnus: Aikaisemmin opittujen työkauljen kertaaminen Kokoonpano: Make Assembly from Part, Mates, Edit Part, Open Part Muotti: Draft analysis Arviointi Hyväksytty Valmis kansi koneistusvaroineen Vähintään 2 asteen päästöt oikeissa paikoissa ja oikeisiin suuntiin Järkevä pyöristys oikeissa nurkissa Erinomainen Valmis kansi koneistusvaroineen Kappaleelle on valittu valmistusmateriaali ja päästökulmat on valittu materiaalin vaatimusten perusteella Järkevä pyöristys oikeissa nurkissa Kappaleen muodot ovat teknisesti järkeviä ja perusteltuja. Muodot ovat myös miellyttäviä. Diecasting_3_1 5
