2 AAT-palvelukonsept Asakkaan toveden täyttämstä Ammattmasella palvelukonseptllaan AAT täyttää jälleen korkeat laatuvaatmuksensa ja tarjoaa asakkaalle upean kokonaspaketn. Varaosat Näyttely- ja messulatteet Korjausten kästtely Uudelleenkäyttö Teknset tedot Reklamaatot Jälleenmyyjäkoulutukset Vuokralatteet Olemme täällä snua varten! Huolto ja korjaukset Asennusosasto Uudet latteet Keskus Puheln +49 (0) Puheln +49 (0) Puheln +49 (0) Puheln Puheln +49 (0) Puheln +49(0) Puheln +49 (0) Faks: +49 (0) Faks +49 (0) Faks: +49 (0) AAT Alber Antrebstechnk GmbH Ehestetter Weg 11 D Albstadt Puh: +49 (0) Faks: +49 (0) vertreb@aat-onlne.de +49 (0)

3 EY-vaatmustenmukasuusvakuutus AAT Alber Antrebstechnk GmbH vakuuttaa, että v-max vastaa EY-drektven 2006/42/EY, 2007/47/EY ja 93/42/EY yksselttesä vaatmuksa. Tämä vakuutus raukeaa, jos v-maxn tehdään muutoksa, josta e ole sovttu erkseen AAT Alber Antrebstechnk GmbH:n kanssa. Tämä vakuutus koskee van tuotteta, jolla on seuraava tuotenumero: Tuottessa on -merkntä drektvn mukasest. Teknsä asakrjoja sälytetään vastaavan vranomasen tarkastuksa varten vähntään vden vuoden ajan yllä olevassa osotteessa. Markknoden seurantajärjestelmä on toteutettu. Valmstajan allekrjotus: Martn Kober (tomtusjohtaja). VAROITUS Tämän käyttöohjeen ja etenkn turvaohjeden huomotta jättämnen vo johtaa v-maxn vkohn, vaarantaa käyttöhenklön ja kuljetettaven henklöden turvallsuuden sekä vakuttaa hatallsest tomntaan! Tämä aheuttaa tavallsta suuremman turvallsuusrskn! Takuuvaatmuksa e voda esttää, mkäl ohjeta rkotaan! Tuote vastaa uusnta teknkan tasoa ja shen lttyvä turvallsuusteknsä vaatmuksa. Vähästä jäännösrsken määrää e kutenkaan voda sulkea pos. Huomo tästä syystä turvaohjeet. Henklöt, jolla on näkövamma, lukemsvakeuksa ta psyykknen vamma, vovat tulostaa verkkosvustolla olevan käyttöohjeen, jossa on suurennettu tekstkoko, ta pyytää, että käyttöohje luetaan helle tarvttaessa ääneen. Kotsvultamme löytyvät myös kakk käyttöohjeeseen tehdyt turvallsuuteen lttyvät muutokset. Kakk versot, jossa on lmotettu tuotteen tuotantoakaväl, ovat saatavssa osotteesta: www aat-onlne de/de/bda/v-max 3

4 Inhaltsverzechns 1 Symbolt ja turvaohjeet 5 2 Pakkauksen symbolen seltys 6 3 Latteen symbolen seltys 7 4 Tuotekuvaus Yleskuva latteesta Käyttöalue ja määräystenmukanen käyttö Määräystenvastanen käyttöalue Teknset tedot Mttaprustus Tomtuksen laajuus Lsävarusteet Asentamnen Pstoakselpyörät Akkuykskkö Käyttöykskkö Käyttö- ja työntökahva Kaatumsesteet Käyttöönotto Ajamnen v-maxn avulla Esteden ylttämnen Käyttökoneston deaktvomnen Ajonestolate / suojaus luvattomalta käytöltä Purkamnen 20 8 Kuljettamnen 21 9 Hoto ja huolto Akkuykskkö ja latauslate Sulakkeen vahtamnen Puhdstus Hävttämnen Ptkäakanen varastont Turvateknnen tarkastus Uudelleenkäyttö (käyttäjän vahtamnen) Korjaavat tomenpteet / takasnkutsu Vkatlat ja ongelmen ratkasut Vkatlat Ongelmen ratkasut Takuu ja vastuu 29 4

5 1 Symbolt ja turvaohjeet VAARA Välttömäst uhkaava vaara Jos vaaraa e vältetä, seurauksena on kuolema ta vakava loukkaantumnen! VAROITUS Mahdollsest uhkaava vaara Jos vaaraa e vältetä, seurauksena vo olla kuolema ta vakava loukkaantumnen! VARO Mahdollsest uhkaava vaara ta vahnkoa aheuttava tlanne Jos vaaraa e vältetä, seurauksena vo olla levä vammoja ta aneellsa vahnkoja! HUOM! Valmstajan antama tetoja Yleset turvaohjeet HUOM! Henklöt, jolla on hekentynyt näkökyky, vovat ladata tämän käyttöohjeen osotteesta: Tutustu ennen käyttöönottoa käyttöohjeeseen ja huomo varotukset/turvaohjeet. Henklöden, jolla on lukemsvakeuksa, on perehdyttävä suullsest koulutuksen ssältöön. Kun olet tutustunut käyttöohjeeseen, sälytä stä huolellsest. Pyörätuol e ssällä pelkästään vakeast syttyvä materaaleja pdä v-max etäällä syttymslähtestä. v-max vo aheuttaa härötä muden latteden erttän herkkn sähkömagneettsn kenttn (esm. varkaudenestolattesn). Kestävyystestt on suortettu laboratoro-olosuhtessa. v-max vo todellsssa olosuhtessa käyttäytyä laboratorotestestä pokkeavast. Van valmstaja, AAT:n edustaja ta valtuutettu jälleenmyyjä saa tarjota koulutuksa. Älä käytä v-maxa käyttöakselt ssäänajettuna, koska se vo vahngottaa latetta! VARO Pntalämpötla vo kohota ulkosten lämmönlähteden (esm. aurngonpaste) vakutuksesta! Älä koske tällasessa tlanteessa nähn pntohn välttyäkses palovammolta! 5

6 VAROITUS Älä koske pyörvn/lkkuvn osn purstusvammojen välttämseks! VAARA Henklö, jolla on vakava näkövamma ja/ta joka on sokea, e saa käyttää v-maxa! Sallttua kokonaspanoa ja suurnta sallttua henklöpanoa e saa ylttää, koska se vo johtaa vkohn ta v-maxn ylkuormttumseen! Vältä ajoa rankkasateessa, jäällä, lumella ja epätasasessa maastossa (hekka, muta, rtosepel) lustoon joutumsen estämseks! Älä käytä lukuportassa ta lukukäytävllä välttyäkses loukkaantumslta, jota vovat aheuttaa kaatumnen ja kuljetettavan putoamnen, sekä välttyäkses aneellslta vahngolta! Sähkömagneettset kentät (esm. matkapuhelmet, sähkögeneraattort ta korkeajänntelähteet) vovat vakuttaa v-maxn tomntakykyyn! Älä käytä lähellä lääketeteellsä latteta, jolla on esm. elämää ylläptävä tomntoja, ta dagnostsa latteta, koska ne vovat härntyä! 2 Pakkauksen symbolen seltys Symbol Seltys Kästeltävä varoen Pakkausta ja tuotetta on kästeltävä ertysen varovast. Suojattava kosteudelta Pakkaus ja tuote on suojattava lan korkealta lmankosteudelta. Sälytetään petettynä. Petä tarvttaessa huolellsest suojapetteellä. Varo särkyvää Pakkausta ja tuotetta on kästeltävä varoen, ekä ntä saa mssään tapauksessa kaataa ta pudottaa. Tämä puol ylöspän Pakkausta on sälytettävä ja kuljetettava nn, että nuolet osottavat ana ylöspän. Tätä ohjetta on noudatettava, pakkausta e esm. saa pyörttää ta kallstaa vomakkaast. 6

7 3 Latteen symbolen seltys Symbol Seltys CE-merkntä Tuote vastaa EY-drektven 2006/42/EY, 2007/47/EY ja 93/42/EY yksselttesä vaatmuksa SN SN Tuotteen sarjanumero, esm. P1602XXXXXX Käyttöohjeeseen lttyvä huomautus Käyttöohjetta on noudatettava! 24 V - Jännte / V = voltt Turvateknsen tarkastuksen tarkastusmerkntä (ks. luku 6.7) Kertoo seuraavan turvateknsen tarkastuksen määräajan 7

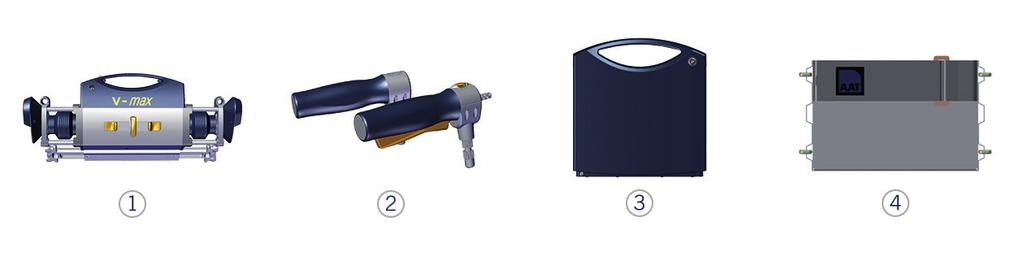

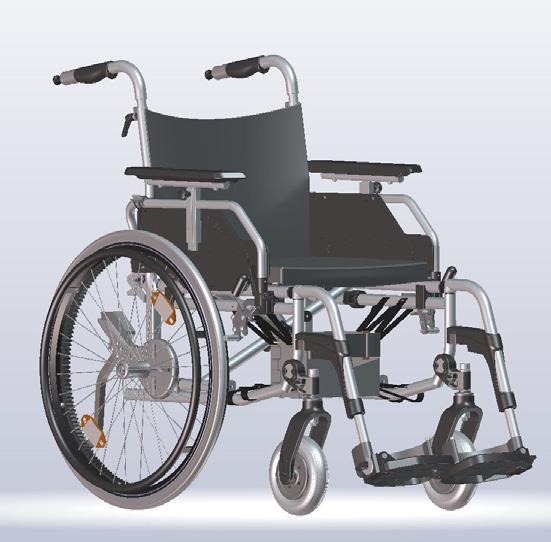

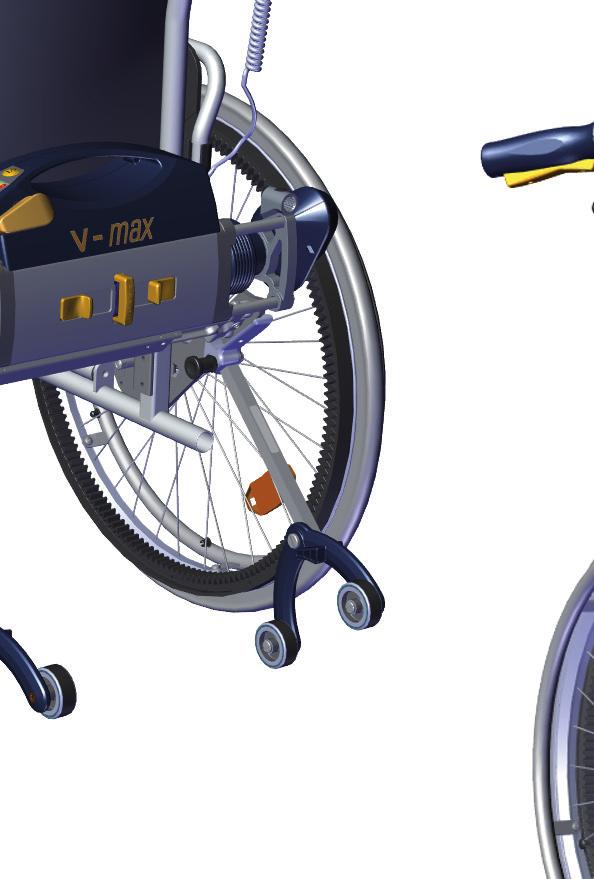

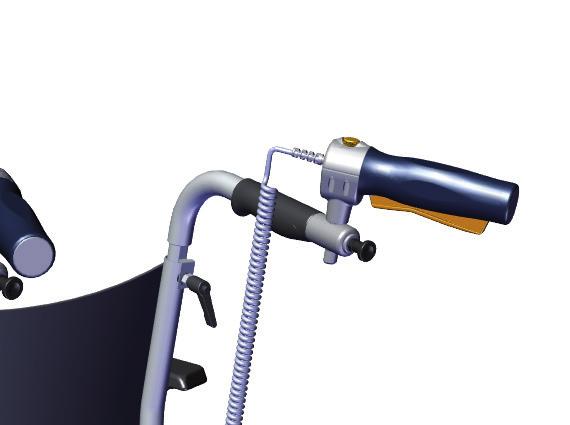

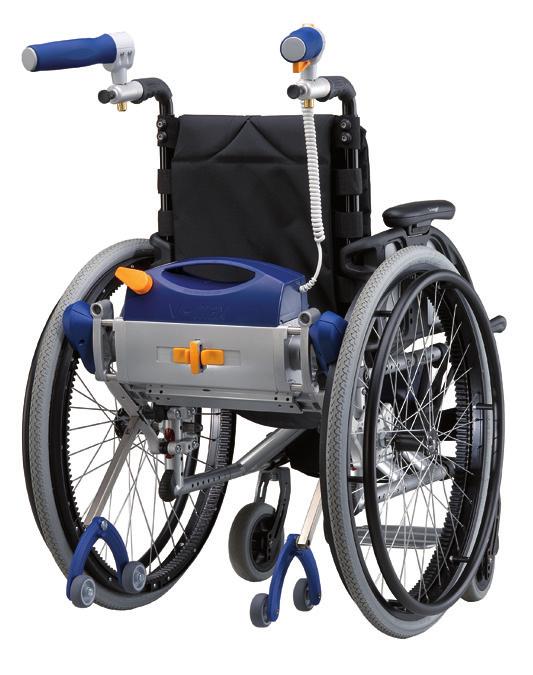

8 4 Tuotekuvaus 4 1 Yleskuva latteesta Valmstajan antama tetoja: Seuraavssa luvussa lmotetaan ensmmäsellä manntakerralla tässä luetellut numerot yksttästen osen kohdentamsen helpottamseks. Käyttökahva Työntökahva Vrtajohto Akkuykskkö Akkulaukku Kaatumseste Luktuksen vapautuspanke ja lust Nopeudensäädn Panokytkn Käyttöykskön pdke Kahvan knnke takana Hammaskehällä varustetut pyörät Kerrejohto Tyyppklp ss. sarjanumeron (e kuvaa) käyttöykskön takasvulla Käyttöykskkö PÄÄLLE/POIS-kytkn, jossa akkunäyttö Kaatumsesteen luktuspultt 8

9 4.2 Käyttöalue ja määräystenmukanen käyttö Työntö- ja jarrutusapu v-max mahdollstaa manuaalsen pyörätuoln muuttamsen lkkuvaks. Yksttäsen pyörätuolssa stuvan henklön avustajaa tuetaan sekä tasasella kulkualustalla että ylämässä, kaksosaslla rampella ja alamässä. v-max sop käytettäväks ssä- ja ulkotlossa. v-max on tarkotettu van yhden henklön käytettäväks. Tämä henklö on perehdytettävä v-maxn käyttöön ja hänen on oltava fyyssest sekä henksest kykenevä käyttämään v-maxa turvallsest! Rttävä näkökyky on käytön kannalta ehdottoman välttämätön! Ota huomoon, että työntö- ja jarrutusavun käyttö vo tuoda mukanaan suurempa rskejä, ja se vaat enemmän tatoja kun pyörätuoln käyttö. v-maxn odotettavssa oleva käyttökä on käytön ntensvsyydestä rppuen asanmukasessa käytössä n. 5 vuotta. Tämä edellyttää kakken määrättyjen huolto- ja kunnossaptovaatmusten noudattamsta. Huolellnen kästtely vo myös pdentää odotettavssa olevaa käyttökää. Tosaalta käyttökä vo lyhentyä, jos latetta käytetään erttän paljon ja kästellään epäasanmukasest. 4.3 Määräystenvastanen käyttöalue v-maxa e saa käyttää, jos: käyttäjä e ole saanut perehdytystä/opastusta tuotteeseen! käyttäjä e ole fyyssest ja henksest kykenevä käyttämään v-maxa turvallsest! samanakasest ptää kuljettaa useampaa kun yhtä henklöä! käyttäjän näkökyky e ole rttävä! jarrujen teho on rajottunut sateen, kosteuden, lumen ta jään johdosta! v-max e jarruta! yltettävänä on lukuportata ta lukukäytävä! lähellä on lääketeteellsä latteta, jolla on esm. elämää ylläptävä tomntoja, ta dagnostsa latteta! käyttö e ole määräysten mukasta! on kuljetettava esnetä! 9

10 4.4 Teknset tedot VAROITUS Sallttua kokonaspanoa ja suurnta sallttua henklöpanoa e saa ylttää, koska se vo johtaa vkohn ta v-maxn ylkuormttumseen! HUOM! Huomo teknset tedot. Käyttökoneston mtat Omapano Teknkka v-max Korkeus = 244 mm, leveys = vähnt. 420 mm - ennt. 780 mm, syvyys = 128 mm Käyttöykskkö ml. kahvat ja johdot = 8,2 kg, akkuykskkö = 10,2 kg vrtajohto = 0,2 kg, akkulaukku ml. tarranauhat = 0,2 kg Latauslate = 0,3 kg, kokonaspano (lman pyörätuola) = 19,1 kg Sallttu kokonaspano 200 kg (henklö, pyörätuol, v-max) (1) Raja-arvot asennuksen yhteydessä alk. stunleveys 36, maks. pyörän kallstuma 5 Nopeus eteenpän I taaksepän 6 km/h I 3 km/h Tomntasäde yhdellä akun latauksella ennt. 19 km (2) Mäennousukyky kokonaspanon ollessa 130 kg Mäennousukyky kokonaspanon ollessa 200 kg Akut Tasavrtamoottor Melutedot Kytkentä-/tomntavomat Staattnen vakaus alamäessä Staattnen vakaus svusuunnassa ennt. 20 % (3) ennt. 12 % (3) 2 x 12 V / 16 Ah 24 V / 130 W A-luokan äänenpanetaso on tavallsest alle 66 db (A) Kenukytkn eteenpän: 3 N Kenukytkn taaksepän: 4 N Hätäkytkn eteenpän: 40 N Hätäkytkn taaksepän: 30 N Pankkeet (PÄÄLLE/POIS, ääntorv, nopeuden esvalnta): 0,74 N Huomo pyörätuoln valmstajan lmottamat tedot Huomo pyörätuoln valmstajan lmottamat tedot Yltettävän esteen enmmäskorkeus Huomo pyörätuoln valmstajan lmottamat tedot ja luku 6.2 Sälytys-/käyttölämpötla: Late -20 C C / -10 C C Sälytys-/käyttölämpötla: Akkuykskkö -20 C C / -10 C C Latauslämpötla: Akkuykskkö 0 C C Värnätedot Käyttöluokka Sarjanumeron tarra Khdytyksen panotettu tehoarvo, jolle yläraajat on altstettu, on tavallsest alle 2,5 m/s 2. B Käyttöykskössä ja käyttöohjeen takasvulla (1) Huomo pyörätuoln valmstajan lmottama suurn sallttu kuormtus. (2) Tomntasäde rppuu standardn ISO mukasest mm. kuljetettavan henklön panosta, kulkualustasta, maaston muodosta ja ympärstön lämpötlasta. (3) Nousu- ja jarrutuskyky rppuu lsäks kulkualustasta, maaston muodosta, ympärstön lämpötlasta jne. 10 Pdätämme okeuden tuotekehttelyn myötä syntynesn teknsn muutoksn.

11 4.5 Mttaprustus 18 mn. 420mm - max. 780mm mn. 335mm - max. 750mm 128 Für dese technsche Unterlage behalten wr uns alle Rechte nach DIN 34 vor Tomtuksen laajuus Toleranzen DIN ISO m / DIN ISO m >0,5-6 >6-30 > > > Werkstück- Rauhet Rehe 3 kanten DIN ISO ±0,1 ±0,2 ±0,3 ±0,5 ±0,8 DIN ISO ,3 +0,3 Maßstab 1:5 Normen m Zechnungsfeld vorrangg Werkstoff RoHS & REACH Complant Revson 2 Status Oberfläche In Bearbetung Datum Name bearb Boettcher gepr. Baugruppe Ehestetter Weg neu Zust. Käyttöykskkö v-max Akkuykskkö Työntökahva ja käyttökahva Akkulaukku ml. tarranauhat Kramer Änderung Datum Name Pyöräpar, pyörssä hammaskehä (24x1 3/8 ta 20x1 3/8 ) Ajonestolate ml. numerolukko Sähköjohto 70 mm Kahvojen knnkkeet (vahtoehtosest Latauslate kahvojen knnkkeet työntökaarelle) D Albstadt Tel.: 07431/ Fax: 07431/ Artkelnummer Benennung AAT Alber Antrebstechnk GmbH v-max Antreb kpl. Zechnungsnummer P1602 Ers. für P A0 BL. 1/1

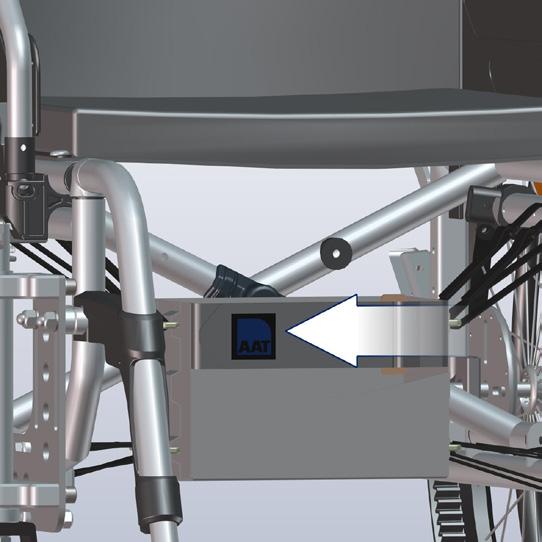

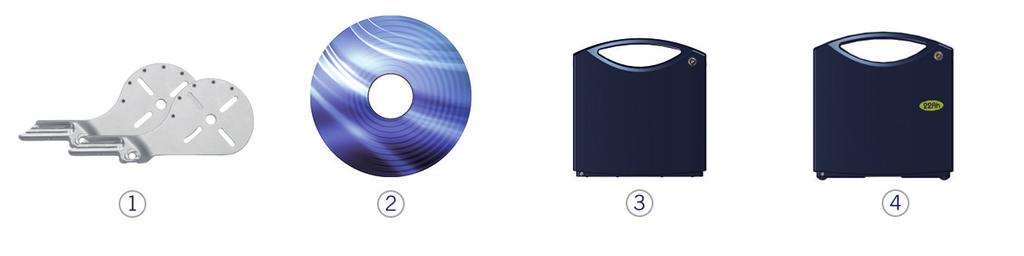

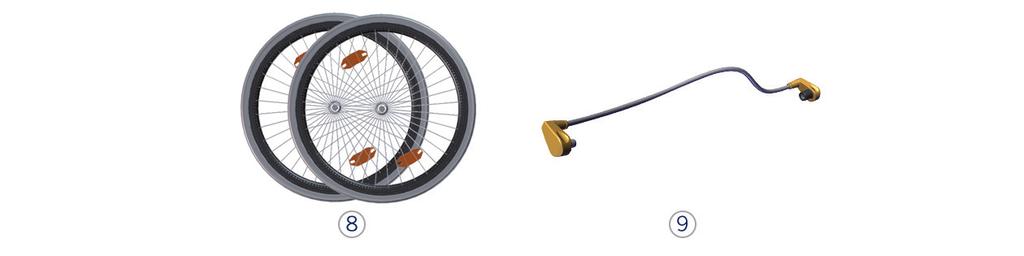

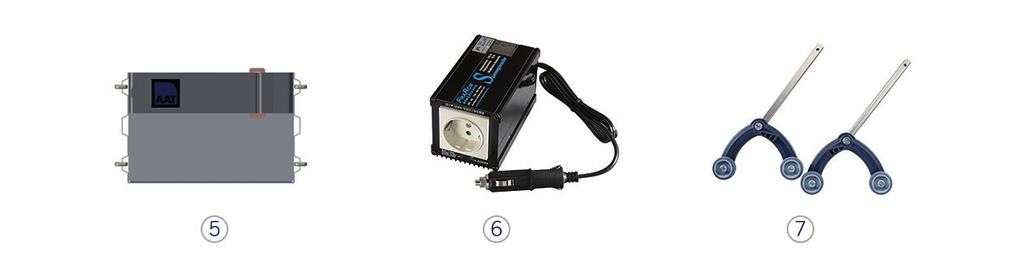

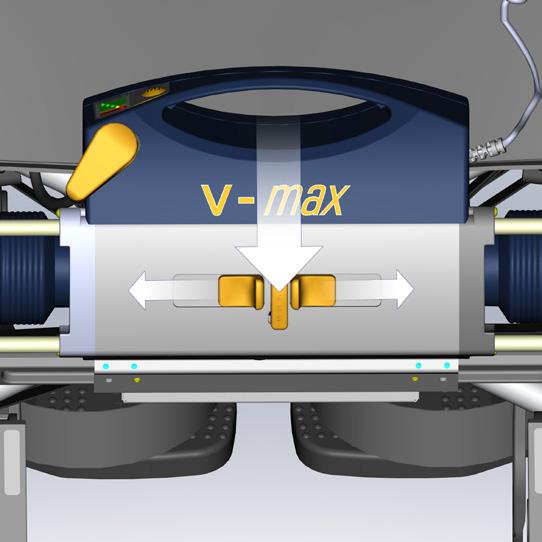

12 4.7 Lsävarusteet HUOM! Käytä van AAT Alber Antrebstechnk GmbH:n alkuperäsä tarvkketa. Pdke Pnnasuoja Akkuykskkö (lsätarvke) Mega-akkuykskkö, jonka tarjoama kapasteett on 22 Ah Mega-akkuykskön laukku Moottorajoneuvon jänntemuuntaja 12 V / 230 V Kaatumsesteet Pstoakselpyörät, jossa rumpujarru Vrtajohto (pdemp mall mm) Saksan telkennelan (StVZO) mukanen valastussarja (e kuvaa) 12

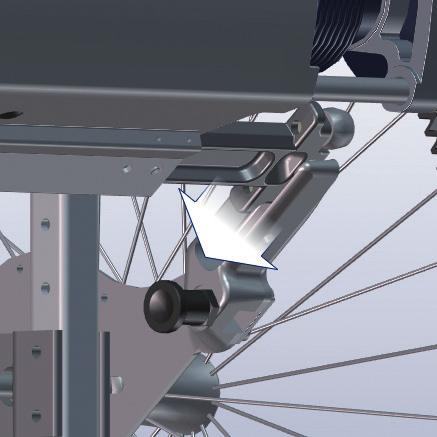

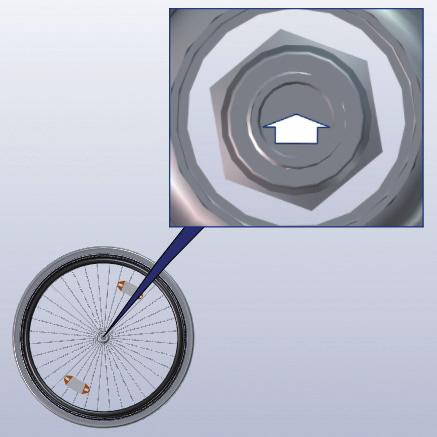

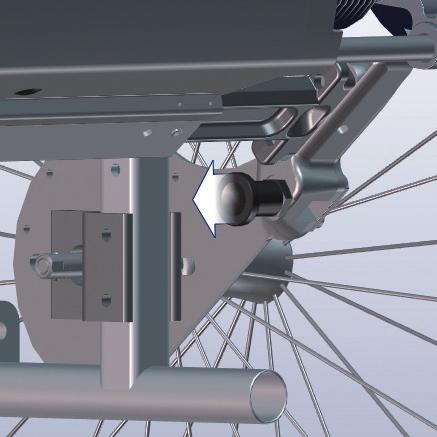

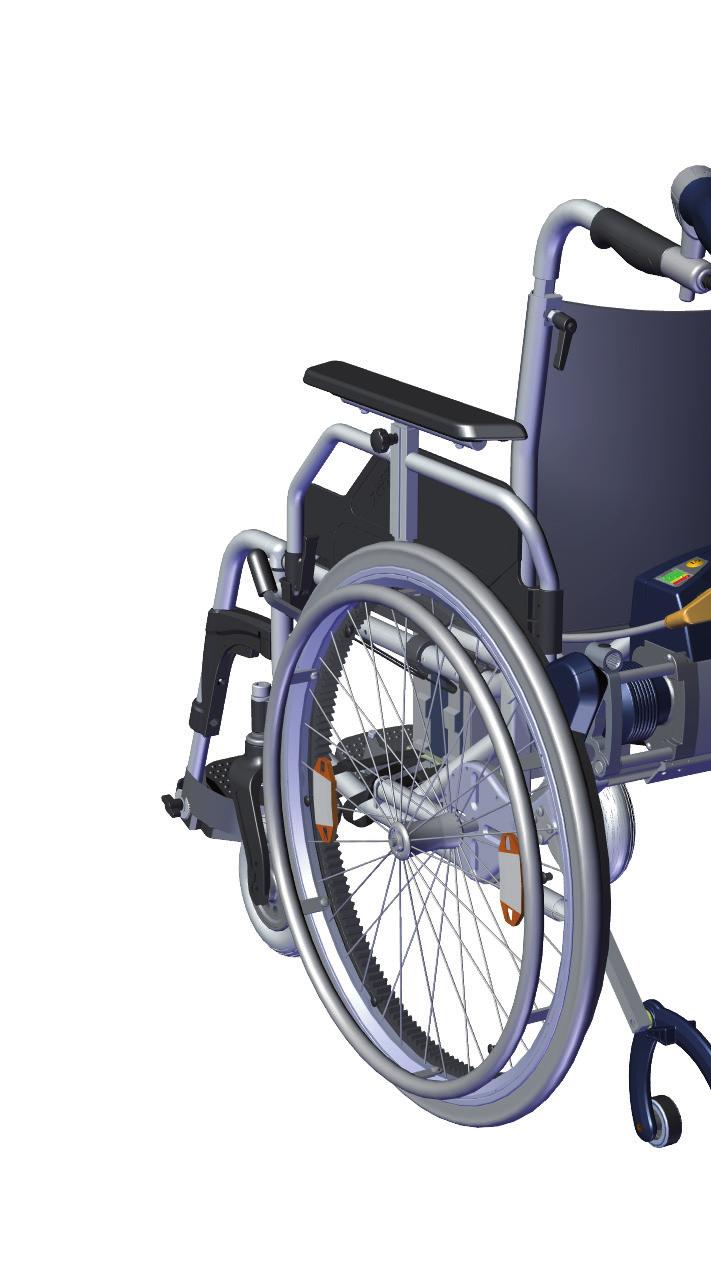

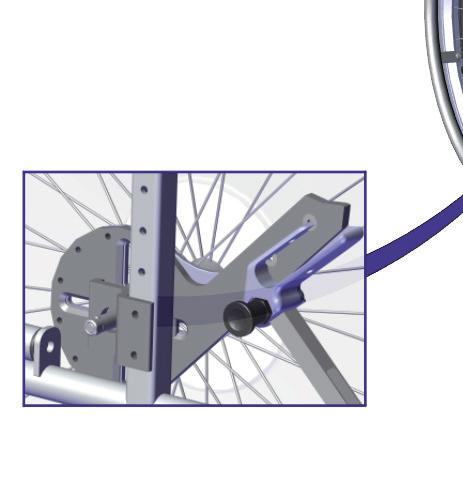

13 5 Asentamnen 5.1 Pstoakselpyörät VAARA - Pstoakselpyören täytyy lukkutua pakolleen, koska muuten ne vovat rrota äkllsest! Mkäl alkuperäset pyörätuolnrattaat ovat velä pakallaan pyörätuolssa, rrota ne ja asenna v-maxn tomtuksen mukana tullut, hammaskehällä varustettu pyöräpar pakolleen. Aseta vetopyörä pakolleen ja pana pstoakseln avauspanke ssään. Sovta pyörä. Päästä pstoakseln avauspanke rt. Tee tämä sama tosella puolella. 5.2 Akkuykskkö VAROITUS Akkuykskön napoja e saa okosulkea ta yhdstää, sllä se vo aheuttaa sähköskun! VARO Pstokkeden on oltava kuva! Irrota pyörätuoln esasennetun akkulaukun etummanen tarranauha. Aseta akkuykskkö akkulaukkuun ja knntä tarranauhalla. Työnnä pyörätuoln esasennettu vrtajohto akkuykskön latauslttmeen. 13

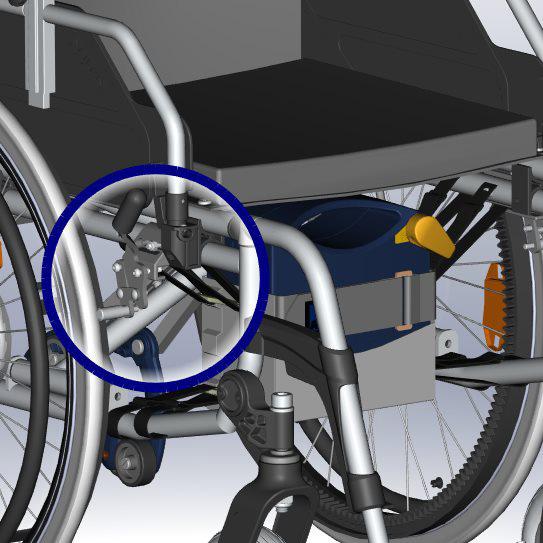

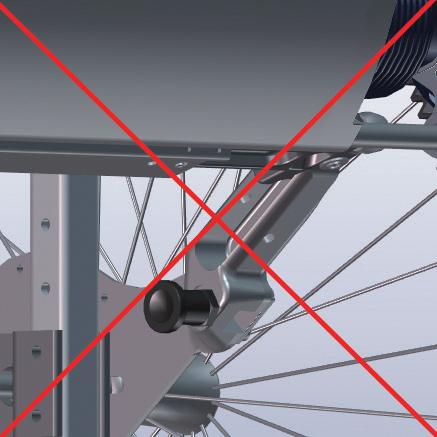

14 5.3 Käyttöykskkö VAARA - Käyttöykskkö täytyy asettaa kokonaan pdkkeeseen, koska muuton se vo lkkua äkllsest ekä vetoakseleta voda ajaa ulos! VARO Pstokkeden on oltava kuva! Valmstajan antama tetoja: Delrn-pyöränpdkkeen leveys ja leveydensäätö essäädetään erkseen pyörätuolas varten. Jos snulla on kysyttävää ta haluat tehdä muutoksa, ota yhteyttä valtuutettuun erkoslkkeeseen, AATedustajaan ta valmstajaan. Aktvo sesontajarrut estääkses pyörätuoln lkkeellelähtö. Valmstajan suostus: Löysää sesontajarruja vasta stten, kun luvun 5 tomenpteet on suortettu kokonasuudessaan. Aseta käyttöykskkö kokonaan pyörätuoln pdkkeeseen ja pdä huol, että se asettuu tasasest pakolleen. Väärn! v-maxn täytyy lukkutua kokonaan pakalleen! Pstä vrtajohdon tonen pää käyttöykskön ltäntään. 14

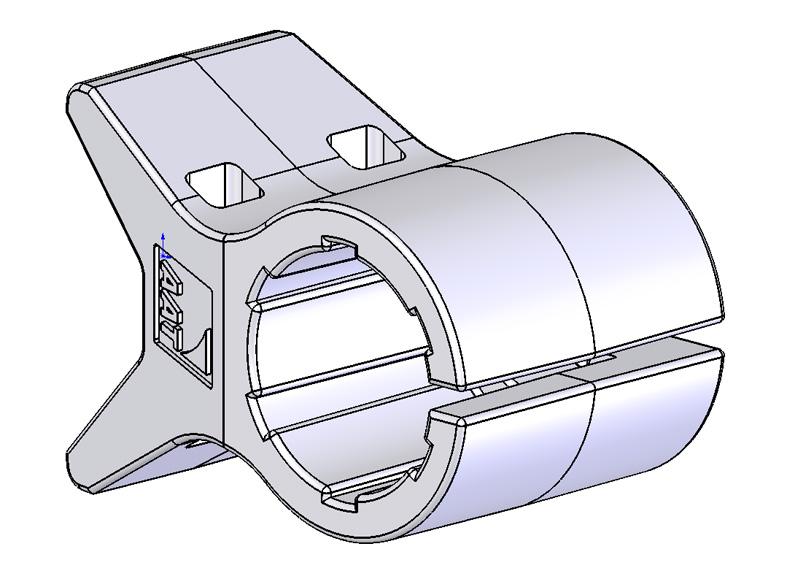

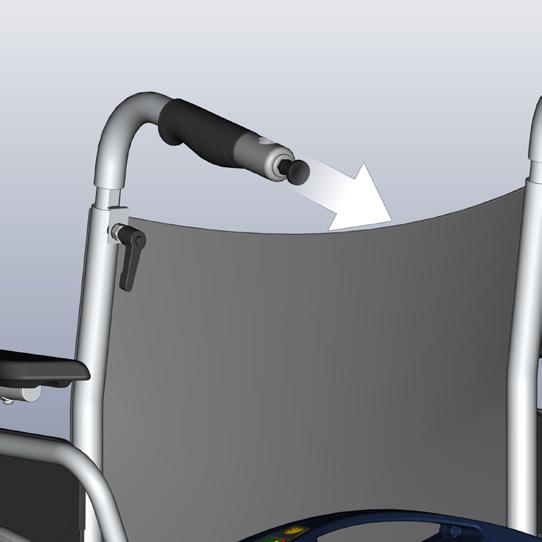

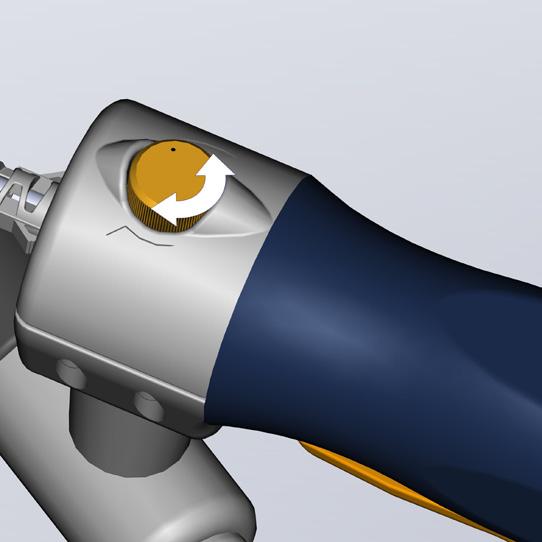

15 5.4 Käyttö- ja työntökahva VAROITUS Luktuspultten ptää lukttua pakolleen, koska muuten kahvat vovat lkkua äkllsest! VAROITUS Käytä ana kummallakn kädellä, jotta pystyt reagomaan vaaratlantesn asanmukasest! Älä koskaan asenna van yhtä kahvaa! HUOM! - Kun v-maxa e käytetä, kahvat sjatsevat ntä varten tarkotetussa knnkkessä leveydensäädössä, mstä ne vodaan vetää esn. Vedä kahvaknnkkeden luktuspultteja. Työnnä kahva takmmaseen knnkkeeseen ja luktse luktuspultt pakolleen. Käyttökahva okealle! Työntökahva vasemmalle! Tee tämä sama tosella puolella. 5.5 Kaatumsesteet VAROITUS Älä koskaan käytä lman molempa kaatumsestetä, nän estetään taaksepänkaatumnen! VAROITUS Tarkasta kaatumsesteet ennen käyttöönottoa turvallsuuden takaamseks! Jos pyörätuolssa e ole vakona kaatumsestetä, käytä AAT-kaatumsestetä parettan! Se, mllasa kaatumsestetä tarvtset, rppuu pyörätuolnpdkkeestä. Vahtoehto 1: Pdke luktuspultlla Vedä pdkkeen luktuspultt ulos. Työnnä kaatumseste pdkkeeseen ja luktse luktuspultt pakolleen. Huomo merknnät R ja L! Tee sama tosella puolella. 15

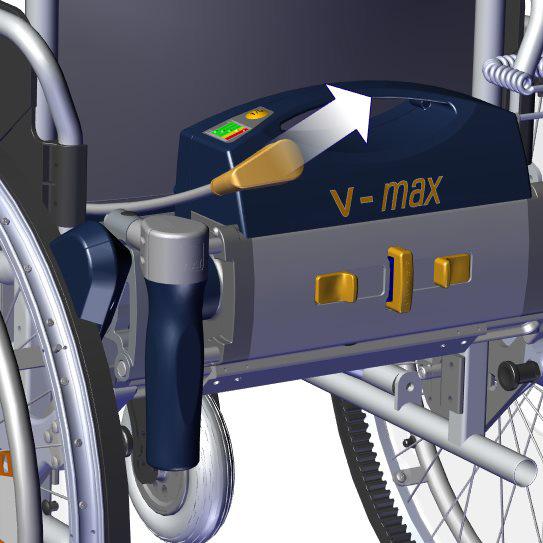

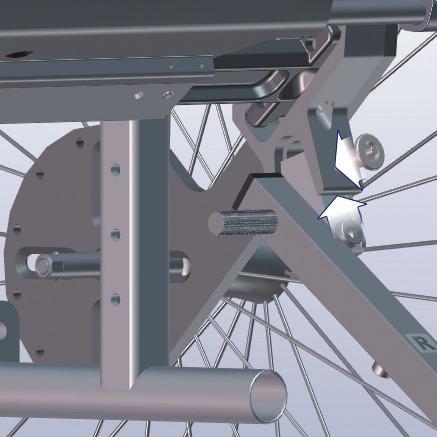

16 Vahtoehto 2: Pdke varmstnsokalla Pana varmstnsokan nupp ssään ja vedä se ulos. Työnnä kaatumseste pdkkeeseen ja knntä varmstnsokalla. Huomo merknnät R ja L! Tee sama tosella puolella. 6 Käyttöönotto VAARA Käyttö sallttu van yksttäselle, perehdytetylle henklölle. Henklön on fyyssest ja henksest pystyttävä käyttämään v-maxa turvallsest, evätkä hänen kogntvset kykynsä saa olla hekentyneet! VAARA Älä koskaan käytä lman molempa kaatumsestetä välttääkses taaksepän kaatumsen! VAARA Vältä ajoa jyrkken rnteden ta kskojen suuntasest välttääkses kaatumsen! VAARA Ole ertysen varovanen ylttäessäs tetä, rsteyksä ja junaratojen yltyspakkoja! VAARA Vältä alamäken ajamsta deaktvodulla v-maxlla, koska jarrutus e ole tällön ole tomnnassa! VAARA Älä käytä lukuportassa ta lukukäytävllä välttyäkses loukkaantumslta, jota vovat aheuttaa kaatumnen ja kuljetettavan putoamnen, sekä välttyäkses aneellslta vahngolta! VAROITUS Harjottele ulkona tasasella alustalla ja htammalla nopeudella! VAROITUS Aja alamässä htammalla nopeudella vaaratlanteden välttämseks! VAROITUS Älä aja lähelle portata ta jyrkäntetä kaatumsen estämseks! VAROITUS Vältä ajoa rankkasateessa, jäällä, lumella ja epätasasessa maastossa (hekka, muta, rtosepel) lustoon joutumsen välttämseks! VAROITUS Ajotaukojen akana, kun käytät julksa lkennevälnetä (buss, ratovaunu jne.) ta vahdat stunta, kytke v-max pos päältä ja kytke pyörätuoln sesontajarrut pyörätuoln lkkumsen estämseks! 16

17 VAROITUS Noudata julkslla tellä ajaessas lkennesääntöjä! VAROITUS Käytä ana kummallakn kädellä, jotta pystyt reagomaan vaaratlantesn asanmukasest! VAROITUS Älä koske pyörvn/lkkuvn osn purstusvammojen välttämseks! VAROITUS Jos käyttöykskön elementt jumutuvat ta ajokäyttäytymnen muuttuu, kytke v-max het pos päältä äläkä käytä stä enää! VAROITUS -Ota sallttu enmmäspano huomoon (katso luku 4.4)! VARO Yltä reunakvetys/esteet ana takapern (ks. luku 6.2)! VARO Pdä rttäväst välmatkaa jalkakäytävän reunohn vauroden välttämseks! VARO Pehmusteta (tyynyt jne.) käytettäessä kuljetettavan henklön turvallnen stuma-asento on varmstettava lukumsten ta putoamsten estämseks! HUOM! Älä koskaan vedä/nosta v-maxn kahvosta, koska ntä e ole tarkotettu shen. Käytä pyörätuoln työntökahvoja! HUOM! Älä aja taaksepän senä vasten, kun kaatumsesteet on asennettu, jotta et vaurottas ntä. HUOM! - Älä aja v-maxa vetoakselt ssäänajettuna, koska se vo vahngottaa latetta! Pana luktuksen vapautuspanketta (PRESS). Lustt vapautuvat ja vetoakselt tulevat ulos. Kytke v-max päälle PÄÄLLE/ POIS-kytkmestä. 17

18 6.1 Ajamnen v-maxn avulla Päälle kytkemsen jälkeen akun näyttö on ensn vhreä. Se pävttyy 30 sekunnn kuluessa ja näyttää stten todellsen varaustlan. Vhreä = akku on täynnä Keltanen = akun varaustla on alhanen Lataa akku! Valmstajan ohje: Punanen = akku on tyhjä Lataa akku! Varotusään joka 12. sekunt! LED palaa vhreänä = varaustla 70 % 100 % LED palaa keltasena = varaustla 40 % 70 % LED palaa punasena = varaustla alle 40 %, akku on ehdottomast ladattava. Jos LED syttyy useamman kerran punasena, katso luku 8.1 Vkatlat ja ongelmen ratkasut! Valtse nopeus. Harjottele matalmmalla nopeudella. Työnnä panokytkntä haluttuun ajosuuntaan. Suuntaa vodaan muuttaa ajon akana. Ohjaa kahvolla. Hätäkytkn Pana panokytkn kokonaan pohjaan. v-max srtyy vapaakäynnlle. Vapautettaessa v-max jarruttaa automaattsest. E rpu ajosuunnasta. 18

19 Hätä-ses-tomnto Kun panokytkn vapautetaan, v-max pysähtyy automaattsest 1 metrn 1) ssällä tasasella alustalla. 1) rppuu kuljetettavan henklön panosta, kulkualustasta, maaston muodosta jne. 6.2 Esteden ylttämnen HUOM! Älä koskaan vedä/nosta v-maxn kahvosta, koska ntä e ole tarkotettu shen. Käytä pyörätuoln työntökahvoja. HUOM! Noudata ehdottomast pyörätuoln valmstajan käyttöohjeessaan lmottamaa esteen enmmäskorkeutta! HUOM! - Kun on yltettävä jalkakäytävän reunuksa/estetä, knntä huomota kaatumsestesn, koska ne vovat vaurotua. 6.3 Käyttökoneston deaktvomnen Kytke v-max pos päältä. Pana PÄÄLLE/POISkytkntä. Halutessas: Työnnä kahvat takasn vastaavn knntyksn. Pana työntöpankketa yhteen luktuksen vapautuspankkeen (PRESS) suuntaan. Lustmen on luktuttava pakolleen. Vetoakselt ajavat ssään. 19

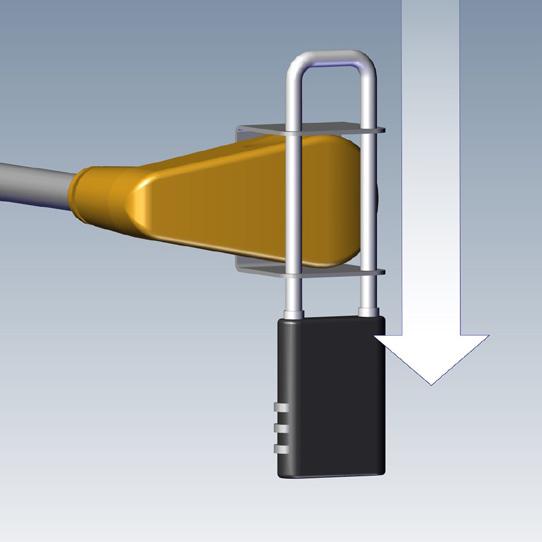

20 6.4 Ajonestolate / suojaus luvattomalta käytöltä Suojaa v-max luvattomalta käytöltä tomtukseen ssältyvää ajonestolatetta käyttämällä. Se estää vrransyötön akkuykskön ja käyttöykskön välllä. Kun numerolukkoa käytetään ensmmästä kertaa, on valttava oma numeroyhdstelmä. Noudata numerolukon valmstajan tomttama käyttöohjeta! Jos stä e jo ole tapahtunut, deaktvo v-max (luvun 6.3 mukasest). Irrota vrtajohto käyttöyksköstä. Ltä ajonestolate vrtajohdon pstokkeen päälle kuvan mukasest. Ajonestolatteen avaamnen: Syötä ykslöllnen numeroyhdstelmäs ja ota lukko pos. Irrota ajonestolate vrtajohdosta ja ltä vrtajohto. Työnnä numerolukko aukkojen läp ja sulje lukko. Vrtajohtoa e nyt voda lttää käyttöykskköön. Knntä vrtajohto pyörätuoln runkoon asennettuun pdkkeeseen. 7 Purkamnen v-maxn rrottamnen pyörätuolsta: Tee asennuksessa (luku 5) suortetut vaheet pänvastasessa järjestyksessä: 1. Posta kaatumsesteet (luku 5.5) 2. Posta käyttö- ja työntökahva (luku 5.4) 3. Ota käyttöykskkö pos (luku 5.3) 4. Ota akkuykskkö pos (luku 5.2). Halutessas: 5. Posta hammaskehällä varustettu pyöräpar (luku 5.1) Työnnä rrotetut kahvat leveydensäädössä sjatsevn knnkkesn. 20

21 8 Kuljettamnen VAROITUS Älä käytä v-maxa pyörätuoln kanssa stumena ajoneuvossa! VAROITUS Knntä ajoneuvossa/lentokonessa kuljetettaessa vomassa oleven laken vaatmusten mukasest! VARO Kytke pos päältä kuljetuksen ajaks! VARO Huomo auton panotedot! HUOM! - Sälytä vähntään tunt ennen käyttöönottoa ympärstössä, jossa e ole pakkasta vrhetomntojen välttämseks! Valmstajan antama tetoja: IATA-erkosmääräysten A67, GGV-SEB ja GGVSee mukaan akut evät ole vaarallsa aneta! DOT:n ja IATA:n mukaan akut ovat sallttuja lentomatkolla! Ole kutenkn yhteydessä lentoyhtöön ennen lentomatkaa. Deaktvo v-max (katso luku 6.3) Pura v-max (katso luku 5.6). Nosta v-max tartuntasyvennyksestä. Hammaskehällä varustettua pyöräpara e tarvtse välttämättä postaa pyörätuolsta. Lastaa turvallsest ajoneuvon tavaratlaan. Älä aseta pyöräpara kelausvanteden päälle, jotta et naarmuttas ntä! 9 Hoto ja huolto VAROITUS Korjaukset ja turvateknset tarkastukset saa suorttaa van valmstaja, AAT-edustaja ta valtuutettu erkoslke! HUOM! Suorta ennen jokasta käyttöönottoa slmämääränen tarkastus! Jos osssa on näkyvä vaurota ta osa puuttuu, ota yhteyttä valtuutettuun erkoslkkeeseen ta valmstajaan! HUOM! Suosttelemme, että turvateknnen tarkastus tehdään kahden vuoden välen. Tarkastusmerkntä kertoo seuraavan tarkastuksen määräajan. Vnkk: Käyttäjän vahdoksen jälkeen / uudelleenkäytön yhteydessä. 21

22 9.1 Akkuykskkö ja latauslate VAROITUS Akkuykskön napoja e saa okosulkea ta yhdstää, sllä se vo aheuttaa sähköskun! VARO Aseta johto turvallsest latauksen ajaks kompastumsvaaran välttämseks! VARO Älä pakkaa ta ohta vallsa sulakketa sähköskujen välttämseks! VARO Suojaa kosteudelta sähköskujen välttämseks! HUOM! Älä koskaan kanna latura johdosta/kaapelsta. HUOM! Lataa akkuykskkö jokasen käyttökerran jälkeen! Syväpurkautumnen penentää kapasteetta ja lyhentää käyttökää. HUOM! Latauslate ja moottorajoneuvon jänntemuuntaja on suojattava öljyltä, rasvolta, vomakkalta pesuanelta, ohentelta sekä vaurotumselta. HUOM! Noudata latauslatteen/jänntteenmuuntmen käyttöohjetta. HUOM Sälytä akkuykskköä vähntään tunt ennen lataamsta ympärstössä, jossa e ole pakkasta, vrhetomntojen välttämseks. Valmstajan antama tetoja: Akkuykskkö e tarvtse huoltoa, ja se vodaan ladata uudelleen. Uudet akut saavuttavat täyden kapasteetn vasta useamman latausjakson jälkeen. Lataustomnnon akana v-maxlla e vo ajaa. Akkuykskön lataamnen Deaktvo v-max (katso luku 6.3). Irrota vrtajohto. Ltä latur. 22

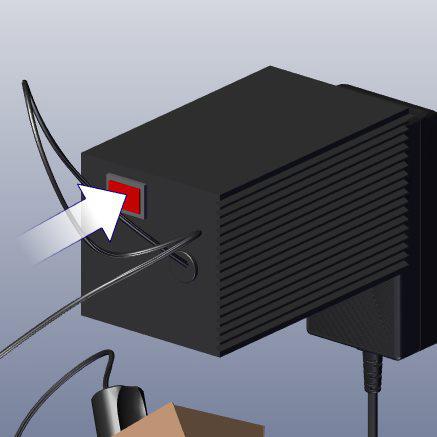

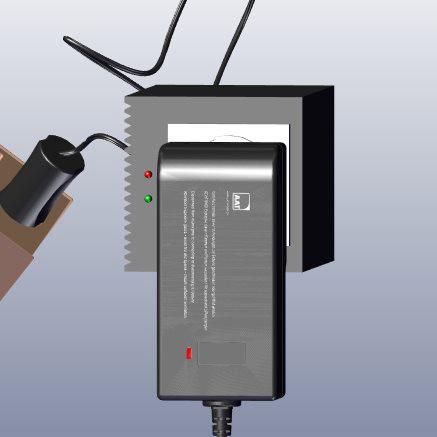

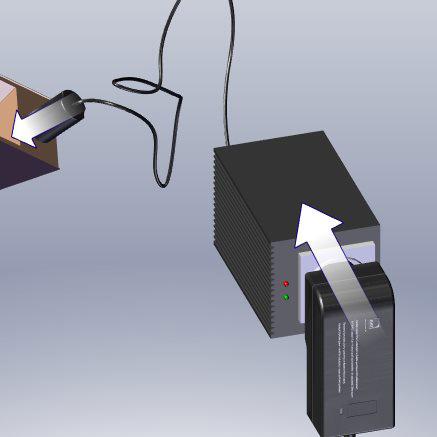

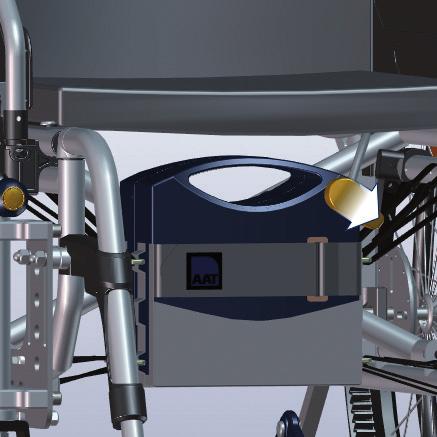

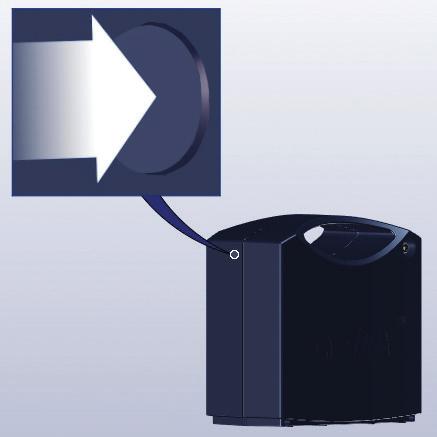

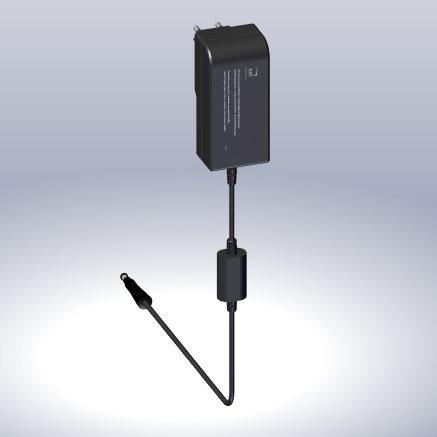

23 LED on vhreä = akku on täynnä n. 10 tunta LED on oranss = akkua ladataan Akkuykskön lataamnen moottorajoneuvossa Deaktvo v-max (katso luku 6.3) ja rrota vrtajohto. Posta akkuykskkö. Avaa tarranauha ja ota akkuykskkö pos. Ltä latauslate akkuykskköön. Yhdstä jänntemuuntaja ja latauslate. Kytke jänntemuuntaja päälle. Varotusään = alhanen jännte! LED on vhreä = akku on täynnä n. 10 tunta LED on oranss = akkua ladataan. 23

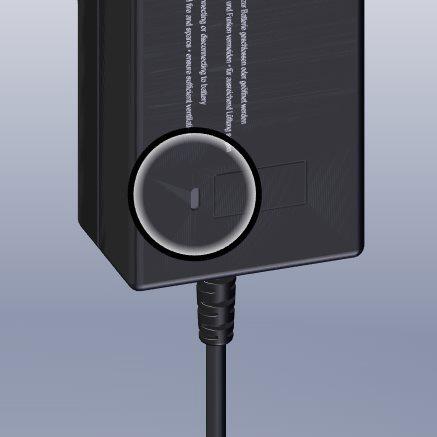

24 Tetoa latauslatteesta v-maxn latauslate akkukapasteett 16 Ah Mahdollnen vka LED e pala. Ota yhteyttä valmstajaan! Huomo latauslatteen käyttöohjeessa olevat valmstajan lmottamat tedot! 9.2 Sulakkeen vahtamnen HUOM! - Älä korjaa ta sllota vallsa sulakketa. Irrota luktus terävällä esneellä. Vedä sulakelaatkko ulos. Vahda sulake. Ylemp sulake = varasulake! Jos sulake palaa usen, ota yhteyttä valtuutettuun erkoslkkeeseen, AATedustajaan ta valmstajaan. Käytä van uusa sulakketa, joden koko on 40 Ah! Varasulakketa on saatavssa valmstajalta. Työnnä sulakelaatkko ssään. Luktuksen on luktuttava pakolleen! 24

25 9.3 Puhdstus VAROITUS Latteen ssään e saa päästä kosteutta! Stä vo seurata sähköskuja! Käytä van kosteta lnoja, älä mssään tapauksessa märkä! VAROITUS Tarkasta kakk turvallsuuteen lttyvät tomnnot puhdstamsen jälkeen! VAROITUS Puhdstuksen akana e saa tupakoda! HUOM! Pdä v-max lotolla syttymslähtestä! HUOM! Käyttöykskkö, hammassegmentt ja vetoakselt on puhdstettava lasta/epäpuhtaukssta! HUOM! Puhdsta pyörätuol valmstajan ohjeden mukasest! HUOM! Älä käytä panepesura! Pyyh v-maxn pnnat tavanomasella puhdstusaneella. Noudata valmstajan ohjeta. Jos haluat desnfoda v-maxn, käytä tavanomasta desnfontanetta ja desnfo pyyhkmällä. Noudata valmstajan ohjeta. 25

26 9.4 Hävttämnen v-max ja sen akut ovat ptkäkäsä tuotteta. Luonnollsen käyttöän päätyttyä vot palauttaa nämä komponentt AAT Alber Antrebstechnk GmbH:lle ta sen jälleenmyyjälle hävttämstä varten. Vvmaxa ja sen akkuja e saa tomttaa hävtettäväks pakkohn, jota e ole tarkotettu shen nykysen, kysesessä maassa vomassa olevan lansäädännön mukasest (esm. kaatopakolle). Ne vovat ssältää aneta, jotka vovat osottautua hatallseks ympärstölle. Tuotetta, joka on merktty ylrasttetulla jäteastalla, e saa hävttää talousjätteen mukana (WEEE-drektv). Ota selvää maassas vomassa olevasta lansäädännöstä, sllä WEEE-drektv e ole käytössä kakssa Euroopan massa. 9.5 Ptkäakanen varastont Jos v-max on käyttämättä pdemmän ajan (esm. useampa kuukausa), huomo seuraavat tedot: Jos myös pyörätuol varastodaan, on huomotava pyörätuoln valmstajan lmottamat tedot! Latteen ssään e saa päästä kosteutta! Sälytä kuvssa tlossa, joden lmankosteus e ole lan korkea. Petä tarvttaessa muovella! Suojaa jatkuvalta aurngonvalolta! Huolehd stä, että asattomlla henklöllä, etenkään lapslla, e ole valvomatonta pääsyä v-maxn sälytyspakkaan! Posta akkuykskkö ennen varastonta! Varmsta vrtajohto tarvttaessa ajonestolatteella (luku 6.4) Huomo akkupaketn varastonnssa ehdottomast luvun 7.1 turvaohjeet! Kun v-max otetaan uudelleen käyttöön, puhdsta pyörätuol ja tuote (luku 7.3). Tarkasta, onko turvateknsen tarkastuksen suorttamnen tarpeen (ks. luku 7.6) Jos turvateknnen tarkastus e ole tarpeen, on ennen käyttöönottoa tarkastettava sähkölatteden tomnta, kaatumsesteet, pdkkeet ja tarvttaessa ohjauspyören lmanpane! 26

27 9.6 Turvateknnen tarkastus HUOM! Anoastaan valmstaja, AAT-edustaja ta valtuutettu erkoslke saa suorttaa turvateknsä tarkastuksa. HUOM! Suosttelemme, että turvateknnen tarkastus suortetaan kahden vuoden välen. Tarkastusmerkntä kertoo seuraavan tarkastuksen määräajan. Vnkk: Käyttäjän vahdoksen jälkeen / uudelleenkäytön yhteydessä. Epäasanmukanen käyttö vo johtaa v-maxn vaurotumseen, mkä hekentää teknstä tomntakykyä. Tästä syystä turvateknnen tarkastus tuls suorttaa kahden vuoden välen. Suosttelemme lsäks turvateknsen tarkastuksen suorttamsta uudelleenkäytön yhteydessä. Turvateknsen tarkastuksen suorttamnen edellyttää koulutusta. Lsätetoa löytyy osotteesta: Tarkastusmerkntä kertoo tarkastuksen määräajan! 9.7 Uudelleenkäyttö (käyttäjän vahtamnen) Uudelleenkäytöllä tarkotetaan tlannetta, jossa potlaan X käyttämä AAT-tuote srtyy potlaan Y käytettäväks. Uudelleenkäytöks katsotaan myös tlanne, jossa potlas saa tosen pyörätuoln ja tätä varten tarvtaan uusa rakenneosa. Ota yhteyttä valmstajaan, AAT-edustajaan ta valtuutettuun erkoslkkeeseen. v-max sop uudelleen käytettäväks. Ennen uudelleenkäyttöä tuls suorttaa turvateknnen tarkastus ja puhdstus/ desnfont. (Ks. luku 7.6 ja 7.3.) 27

28 9.8 Korjaavat tomenpteet / takasnkutsu Mkäl saamme uutta tärkeää turvallsuustetoa tuottees kästtelystä, lmotamme stä snulle. Kuten mantsmme jo alussa, kotsvultamme löytyy ana tämän käyttöohjeen vmesn verso. Mkäl tuotteeseen on jälkeenpän tehtävä muutoksa ta korjaava tomenptetä, lmotamme kakk asaankuuluvat sarjanumerot krjallsest valtuutetulle jälleenmyyjlle. Mkäl tuote kutsutaan takasn, snulle lmotetaan kaksta tomenptestä. 10 Vkatlat ja ongelmen ratkasut 10.1 Vkatlat Punanen LED-valo vlkkuu. Huomo vkatlat! Vkatlat LED vlkkuu Vkatla 1 x Moottorn ohjan, moottor ta akkuykskkö vallnen 2 x Aljännte, akku tyhjä 3 x Yljännte, akkuykskkö 4 x Vka sähkömagneettsessa jarrussa 5 x Yljänntteen valvontalate 6 x Ylkuormtuksen valvontalate 7 x Yllämpötlan valvontalate 10.2 Ongelmen ratkasut Ongelma v-max e kytkeydy päälle v-max e kulje Akkuykskkö e lataudu Sulakkeessa tostuva vka Tarkastus ja mahdollnen ongelmanratkasu Onko vrtajohto ltetty käyttöykskköön ja akkuykskköön? E: Ltä! Onko akkuykskkö tyhjä? Kyllä: Lataa! Onko sulake vallnen? Kyllä: Vahda! Veläkö ongelma esntyy? Kyllä: Ota yhteyttä valmstajaan, AAT:n edustajaan ta valtuutettuun jälleenmyyjään! Onko v-max kytketty päälle? E: Kytke päälle! Veläkö ongelma esntyy? Kyllä: Ota yhteyttä valmstajaan, AAT:n edustajaan ta valtuutettuun jälleenmyyjään! Onko latauslate ltetty? E: Ltä latauslate oken! Veläkö ongelma esntyy? Kyllä: Ota yhteyttä valmstajaan, AAT:n edustajaan ta valtuutettuun jälleenmyyjään! Kyllä: Ota yhteyttä valmstajaan, AAT:n edustajaan ta valtuutettuun jälleenmyyjään! 28

29 11 Takuu ja vastuu Takuu AAT Alber Antrebstechnk GmbH myöntää v-maxlle (akkuykskköä lukuunottamatta) ja sen kaklle oslle kahden vuoden takuun tuotteen vastaanottopävästä alkaen materaal- ja valmstusvrheden osalta. Akkuykskölle AAT Alber Antrebstechnk GmbH tarjoaa takuun kuus kuukautta ajalle vastaanottopävästä alkaen, edellyttäen, että stä on hodettu asanmukasest. v-maxn takuu e koske vkoja, joden syynä ovat: vahngot, jotka aheutuvat latteen lallsesta kuormttamsesta. vahngot, jotka aheutuvat tuotteen huolmattomasta kästtelystä. väkvallon syntyneet vaurot. osen luonnollnen kulumnen (vetopyörät, pyörätuoln renkaat). asakkaan suorttama epäasanmukanen ta rttämätön huolto. luvattomat rakenteellset muutokset ta v-maxn ta tarvkeosen ohjedenvastanen käyttö. v-maxn käyttämnen yl salltun kokonaspanon. akkuykskön epäasanmukanen lataamnen. Vastuu AAT Alber Antrebstechnk GmbH e ole v-maxn valmstajana vastuussa mahdollssta vahngosta, jos: v-maxa on kästelty epäasanmukasest. korjaustötä, asennuksa ta muta tötä ovat suorttaneet muut kun valtuutetut henklöt. v-maxa e ole käytetty käyttöohjeden mukasest. v-maxn on asennettu verata osa ta v-max on ltetty nhn. v-maxsta on purettu pos osa. v-maxa on kuormtettu yl salltun kokonaspanon. v-maxa e ole huollettu säännöllsest (kahden vuoden välen), ja huoltoa e ole suorttanut valmstaja, AAT:n edustaja ta valtuutettu jälleenmyyjä. v-maxa on käytetty rttämättömällä akun latauksella. 29
