1 Kaupunkimallit ja Mallintava kaavoitus Vianova Systems Finland Oy Jarkko Sireeni

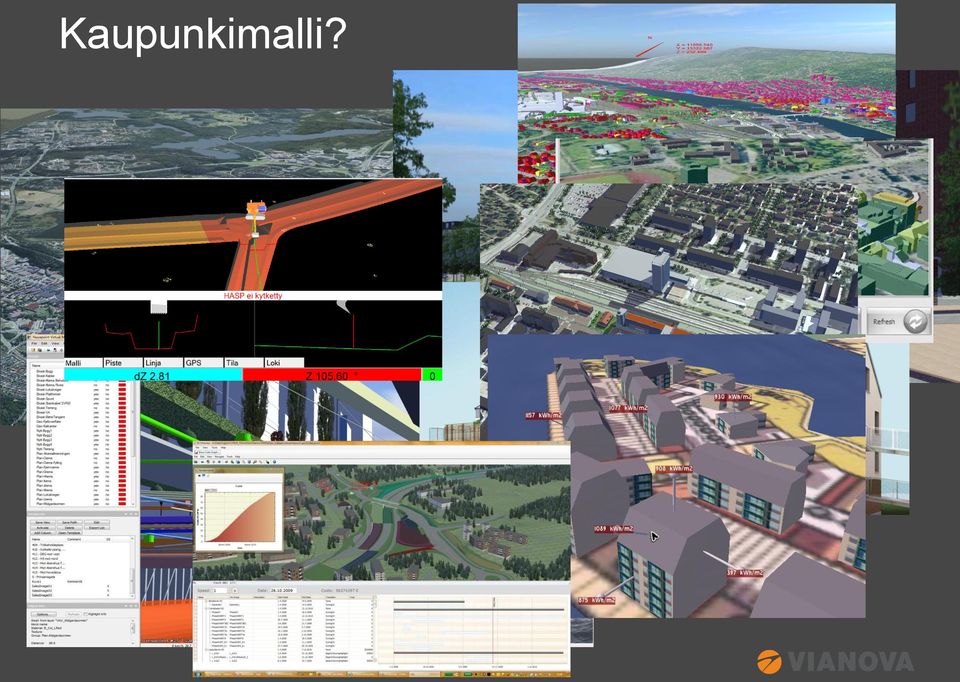

2 Kaupunkimalli?

3 Mallintamisen eri skaalat Kaavoitus ja aluerakentaminen Infra ja kunnallistekniikka Talonrakennus topologia, katuverkot, alueet, rakennukset, kasvillisuus, karkea korkeusmalli (GML, CityGML, KuntaGML) katu/tiegeometria, liikenteenohjaus, maisemointi, valaistus, tarkka maastomalli (LandXML, Inframodel2) seinät, ovet, ikkunat, ulkopuoliset rakenteet, (IFC)

4 Mallin elinkaari Olemassa olevan ympäristön malli Paikkatiedon havainnollistaminen Ratkaisujen luonnostelu Vaihtoehtojen ja ympäristövaikutusten arviointi Karkeat määräarviot Esittelymallit, animaatiot, yms. Kaikki suunnittelun osa-alueet yhdessä Hankkeiden yhteensovittaminen Vuorovaikutus, päätöksenteko Esitettyjen ratkaisujen hyväksyttäminen Koordinointimalli Säännöllinen mallin päivittäminen Rakennettavuuden varmistaminen; rakenteiden yhteensopivuus, näkyvyys, laatu, lopputuloksen optimointi Rakentamisprosessin 5D simulointi Aikataulu, kustannus Työmaatiedon tarkistaminen Koneohjaus Tuotannonohjaus Työmaaturvallisuus Kommunikointi ja viestintä eri tahojen kesken (yleisö, sidosryhmät, päättäjät, asiantuntijat)

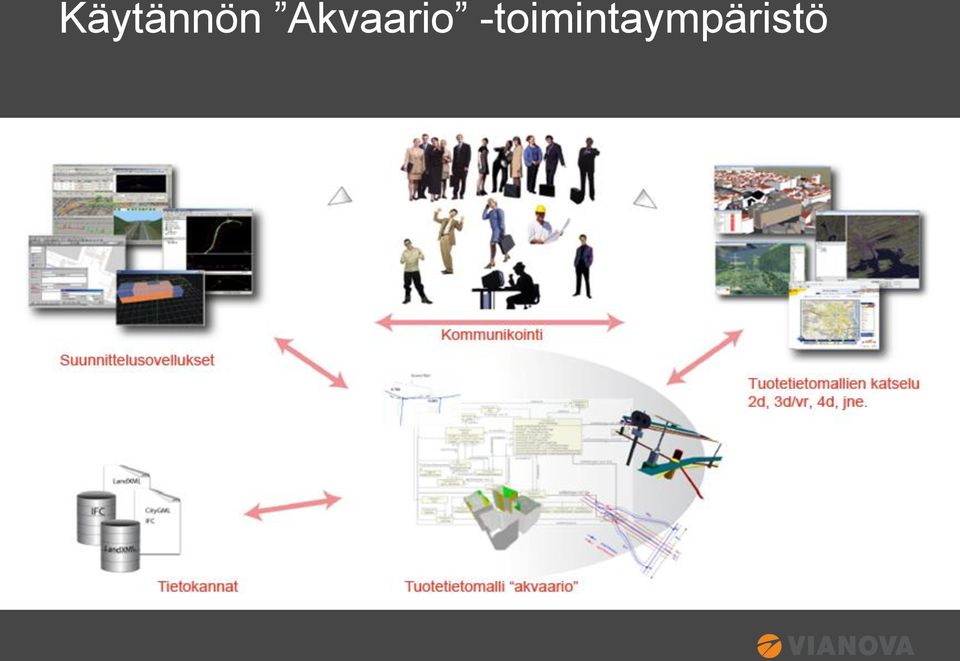

5 Käytännön Akvaario -toimintaympäristö

6 Käytännön toimintaprosessi Kaupunkia mallinnetaan moneen kertaan hukkaa Otetaan mallinnukset talteen osaksi kaupunkimallia Kaupungin resurssit tiukoilla Hajautetaan mallinnus hankkeille ja pieniin osiin Koordinointi, hallinta, ylläpito Yhteiset pelisäännöt ja ohjeet Kaupunkimalli koordinaattori Mallintamisen täysi potentiaali vielä hyödyntämättä Koordinointimallit, mallintava kaavan suunnittelu, simulointi, kansalaisten web sovellukset

7 Eräs ketterä toimintamalli Konsultit: Toteuttaa mallinnuksia Tarkentaa kaupungin nykytilan mallia osana toimeksiantoja Hyödyntää mallia suunnittelussa Toimittaa mallin takaisin kaupungille Virtuaalimalli koordinaattori: Ylläpitää kaupungin virtuaalimallia ajantasaisena Valvoo mallinnuksien laatua Kehittää mallia eteenpäin Hanke: Tilaa mallinnuksia Käyttää mallinnusta päätöksenteossa ja viestinnässä Kaupungin virtuaalimalli syntyy pienin askelin hankkeiden kautta

8 Kaupunkimalli konsepti Visiomalli / tulevaisuusmalli (usean hankkeen yhteensovittaminen, 4d) Hankemalli Hankemalli Hankemalli Kaupungin virtuaalimalli (ajantasainen nykytilanne) Historia / kehitys (4D)

9 Kaupunkimallin hyödyntäminen suunnittelussa ja rakentamisessa Suunnitelmien esitys osana nykyistä ympäristöä Kommunikointi ja vuorovaikutus Mallintava suunnittelu ja rakentaminen virtuaalinen hiekkalaatikko Alueiden massoittelu virtuaalisesti ennen tarkempaa suunnittelua (mallintava kaavoitus) Rakennetaan kohde virtuaalisesti ennen toteutusta (yhteensovitus, rakennettavuuden varmistaminen) 5D Kaupunkisimulaatio Aika, kustannus, ekotehokkuus, laatu,...

10 Mallintava kaavoitus Otetaan pala kaupunkimallia suunnittelun pohjaksi Raivataan kaava-alue virtuaaliseksi työmaaksi Luonnostellaan ja massoitellaan Alueita, rakennuksia, teitä ja elementtejä 2d-piirtämällä Novapoint Virtual Map generoi 3d-mallin 2d-luonnoksesta Tutkitaan vaihtoehtoja Eri näkymiä eri perspektiiveistä virtuaalisesti kaavan sisällä Auringon varjoanalyysit todellisen maaston mukaan Malli suunnittelu- ja vuorovaikutustyökaluna Virallinen kaavadokumentti mallista vrt. muut suunnittelualat (kone, laitos, rakennus, infra, )

11 Mallintava kaavoitus

12 Mallintamalla uusia ulottuvuuksia Kaupunkimallit Infra ja kunnallistekniikka 5D Virtuaalimallit
