1 Infran ylläpitojärjestelmät Asiakkuusjohtaja Tarmo Savolainen Vianova Systems Finland Oy

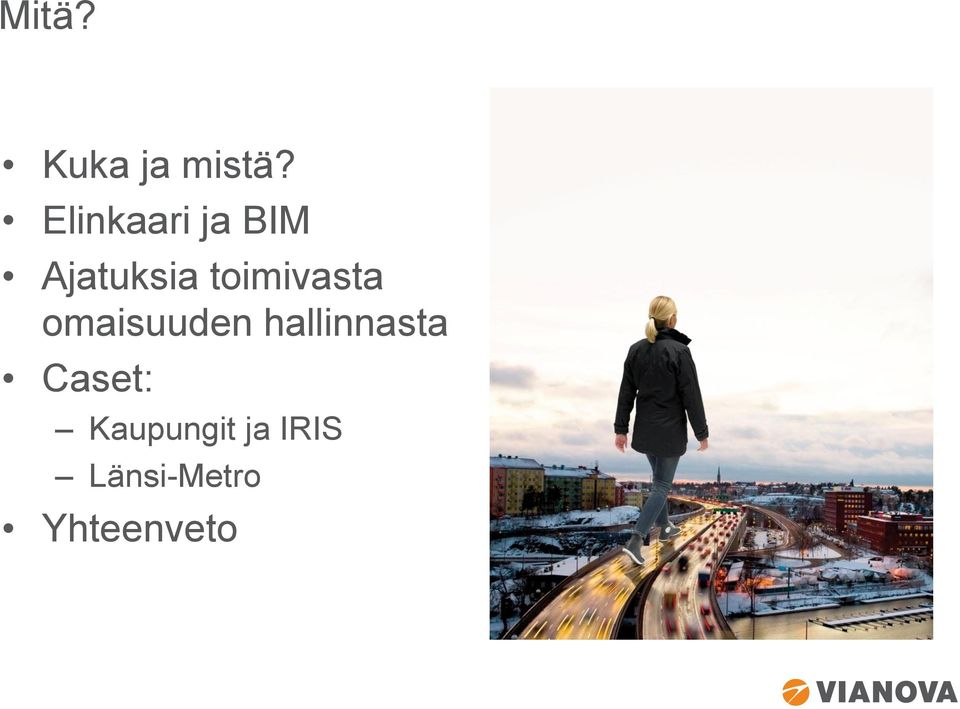

2 Mitä? Kuka ja mistä? Elinkaari ja BIM Ajatuksia toimivasta omaisuuden hallinnasta Caset: Kaupungit ja IRIS Länsi-Metro Yhteenveto

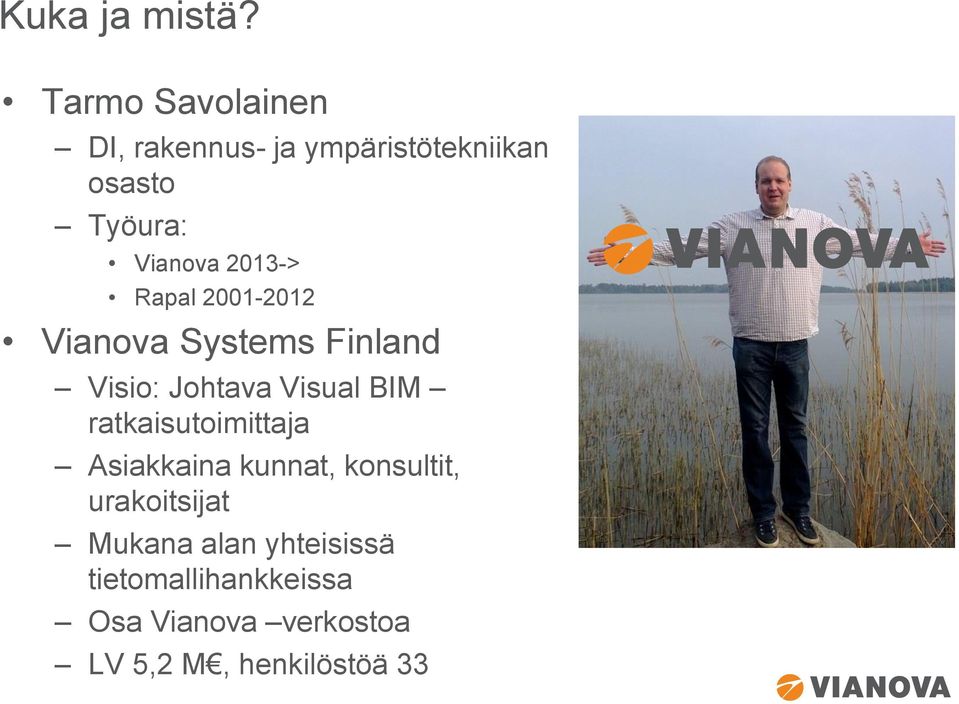

3 Kuka ja mistä? Tarmo Savolainen DI, rakennus- ja ympäristötekniikan osasto Työura: Vianova 2013-> Rapal Vianova Systems Finland Visio: Johtava Visual BIM ratkaisutoimittaja Asiakkaina kunnat, konsultit, urakoitsijat Mukana alan yhteisissä tietomallihankkeissa Osa Vianova verkostoa LV 5,2 M, henkilöstöä 33

4 Elinkaari? Elinkaari on elävän olennon, laitteen tai ilmiön elämän toiminnallisuutta kuvaava kaari. Kaaren matemaattinen muoto on kellokäyrä. Syntyvaiheessa toiminnallisuus lähtee kasvamaan voimakkaasti nollapisteestä. Kellokäyrän keskivaiheilla toiminnallisuus on parhaimmillaan. Sitten se alkaa laskea kohti loppuaan. Tuotteiden ja ilmiöiden teoreettinen elinikä voi jatkua vailla loppua, mutta käytännöllinen käyttöikä on rajallinen. Eliöiden elinikä päättyy täsmälliseen kuolinhetkeen. Lähde: Wikipedia

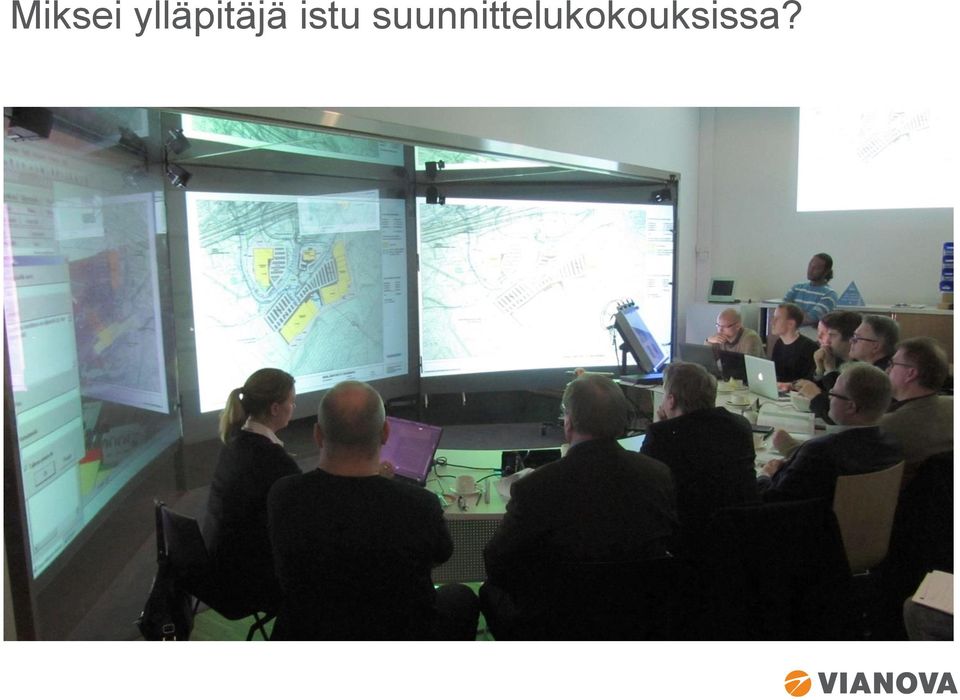

5 Miksei ylläpitäjä istu suunnittelukokouksissa?

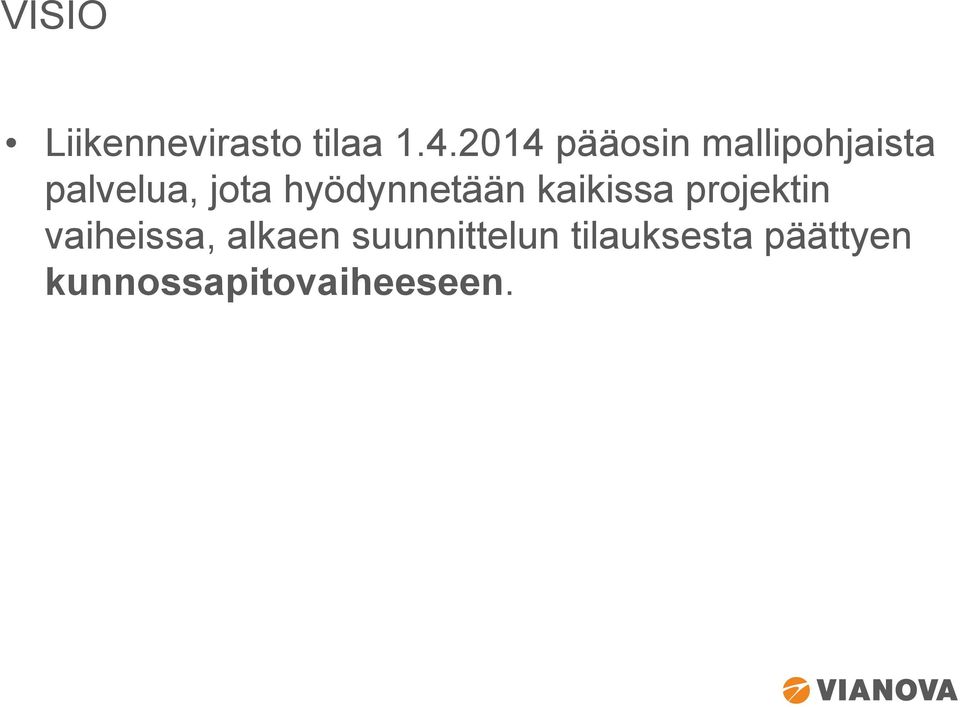

6 VISIO Liikennevirasto tilaa pääosin mallipohjaista palvelua, jota hyödynnetään kaikissa projektin vaiheissa, alkaen suunnittelun tilauksesta päättyen kunnossapitovaiheeseen.

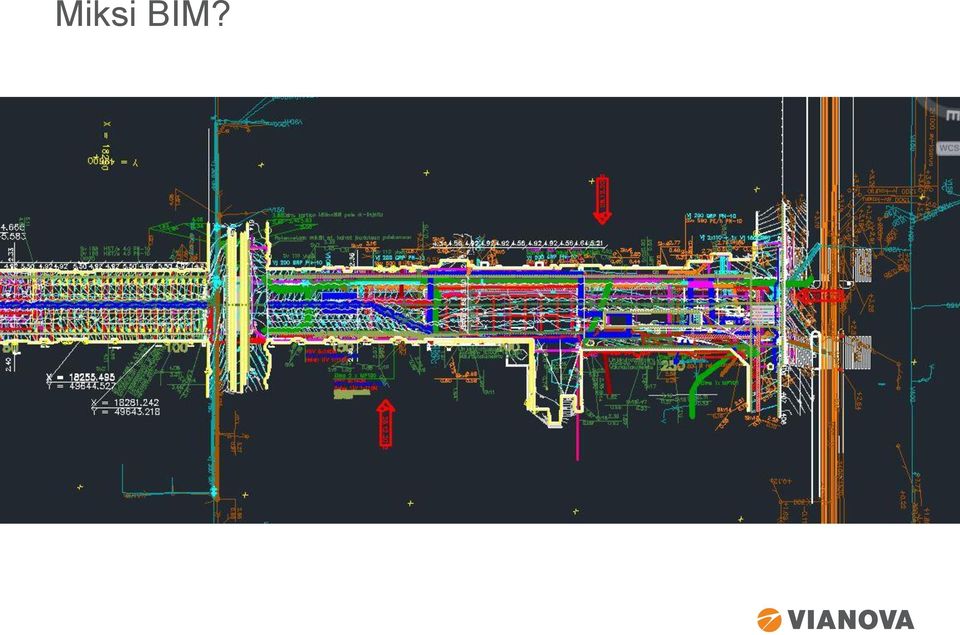

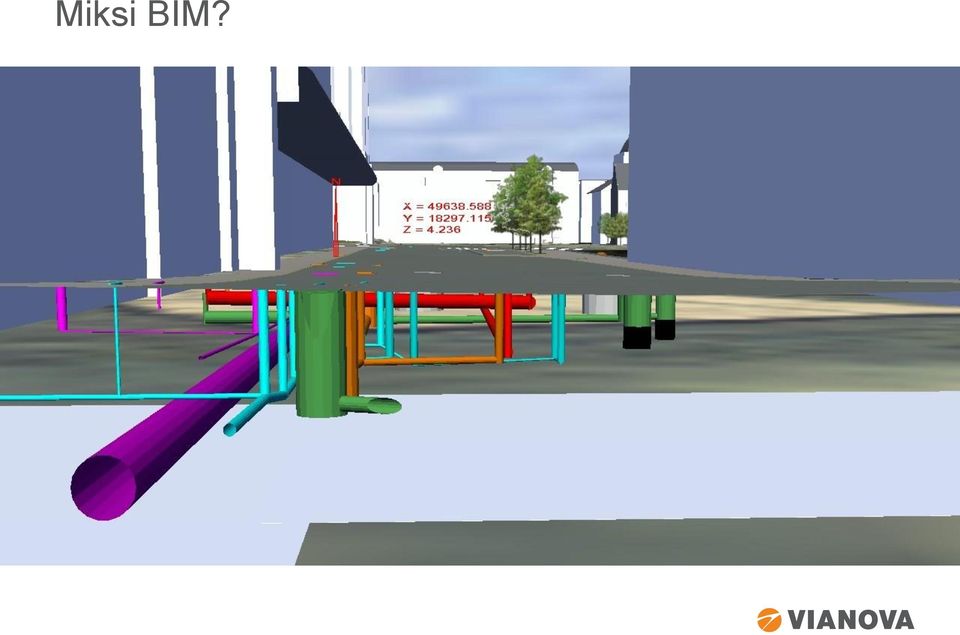

7 Miksi BIM?

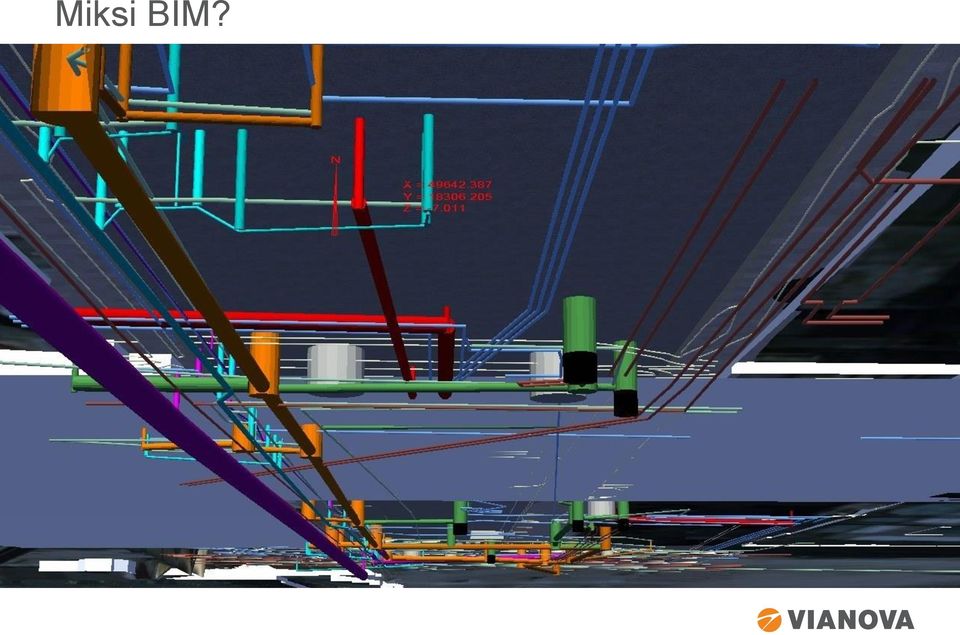

8 Miksi BIM?

9 Miksi BIM?

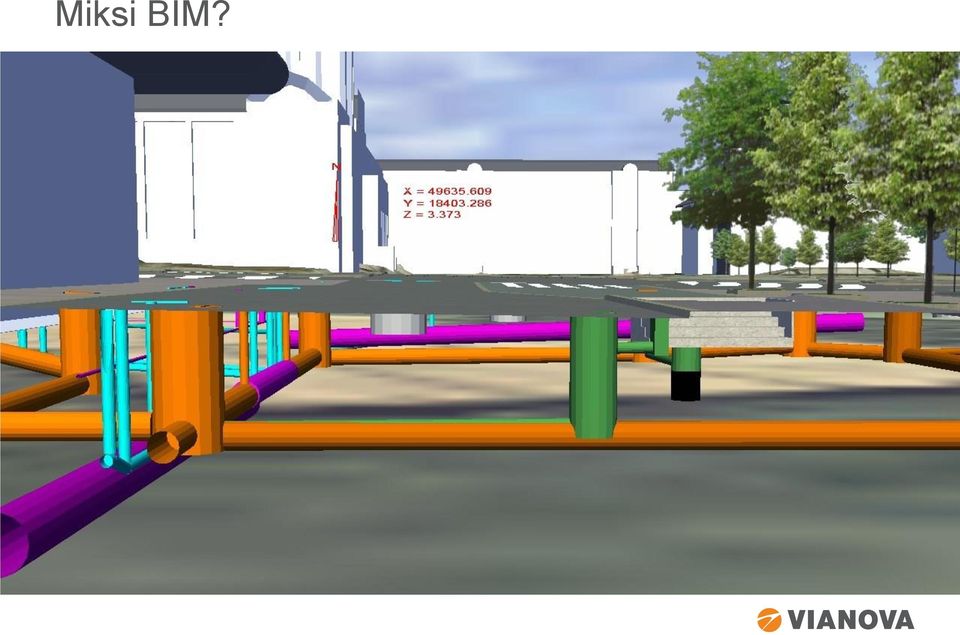

10 Miksi BIM?

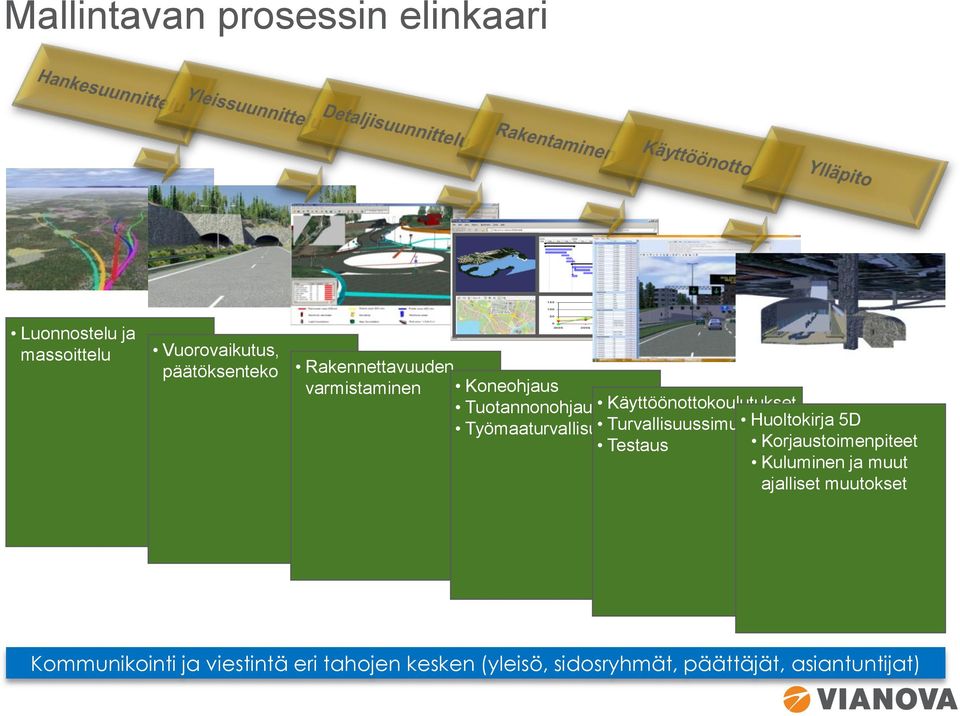

11 Mallintavan prosessin elinkaari Luonnostelu ja massoittelu Vuorovaikutus, päätöksenteko Rakennettavuuden varmistaminen Koneohjaus Tuotannonohjaus Käyttöönottokoulutukset Työmaaturvallisuus Turvallisuussimulointi Huoltokirja 5D Testaus Korjaustoimenpiteet Kuluminen ja muut ajalliset muutokset Kommunikointi ja viestintä eri tahojen kesken (yleisö, sidosryhmät, päättäjät, asiantuntijat)

12 Tietomallipohjainen työskentelytapa Tietomallipohjainen (BIM) työskentelytapa (4) siirtää suunnittelun työpanosta varhaisempiin suunnitteluvaiheisiin, jolloin mahdollisuudet vaikuttaa projektin kokonaiskustannuksiin (1) ovat suurimmillaan ja suunnitelmamuutosten kustannukset (2) ovat pienimmillään. Lähde: CE News, Oct 2008, Kuva Patrick MacLeamy HOK / AIA

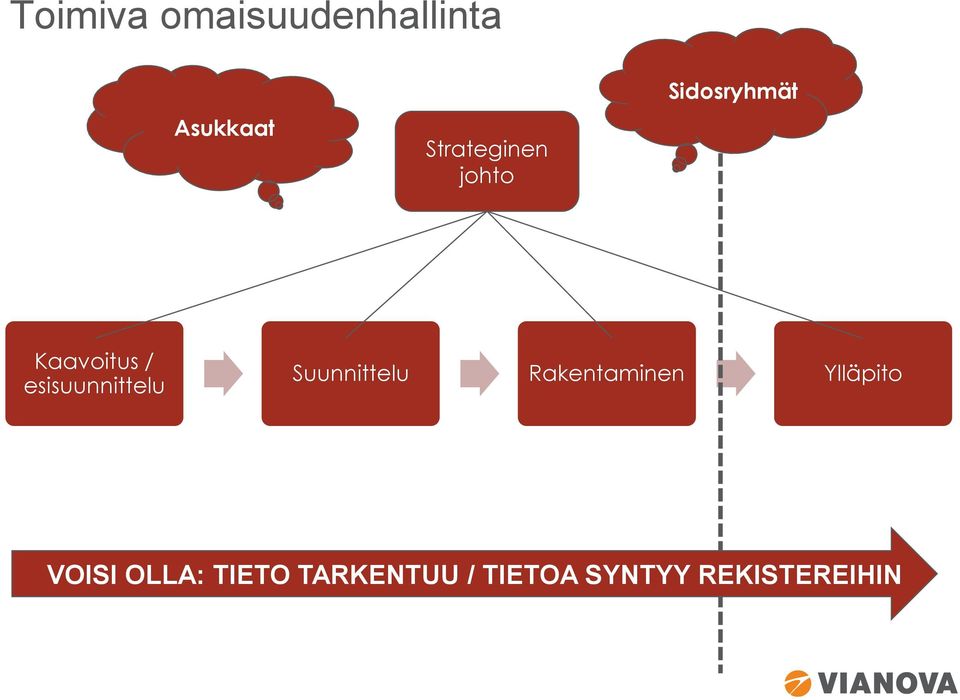

13 Toimiva omaisuudenhallinta Asukkaat Strateginen johto Sidosryhmät Kaavoitus / esisuunnittelu Suunnittelu Rakentaminen Ylläpito VOISI OLLA: TIETO TARKENTUU / TIETOA SYNTYY REKISTEREIHIN

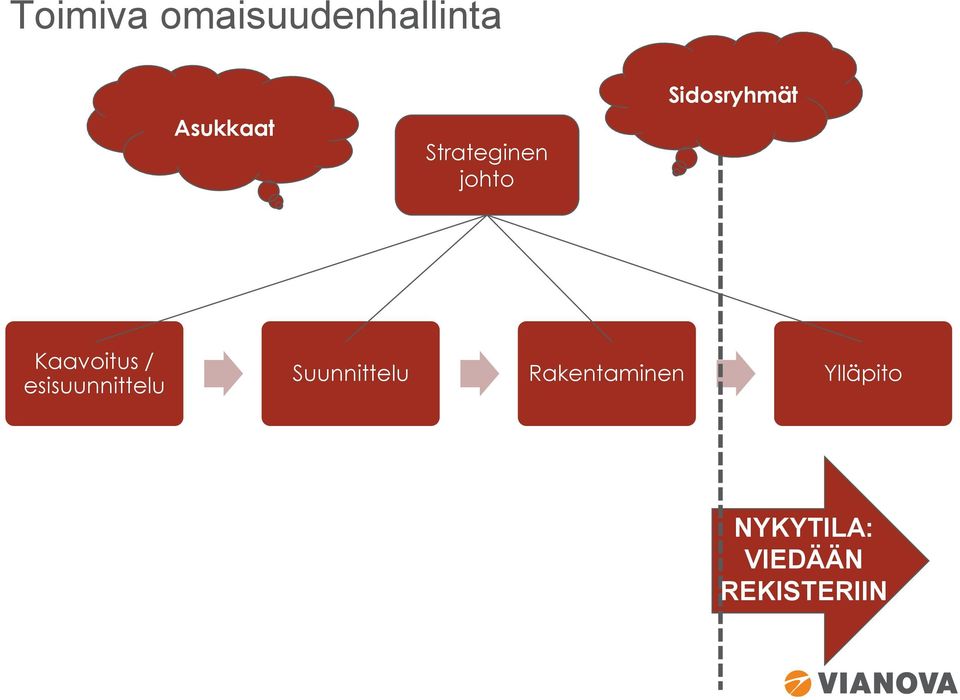

14 Toimiva omaisuudenhallinta Asukkaat Strateginen johto Sidosryhmät Kaavoitus / esisuunnittelu Suunnittelu Rakentaminen Ylläpito NYKYTILA: VIEDÄÄN REKISTERIIN

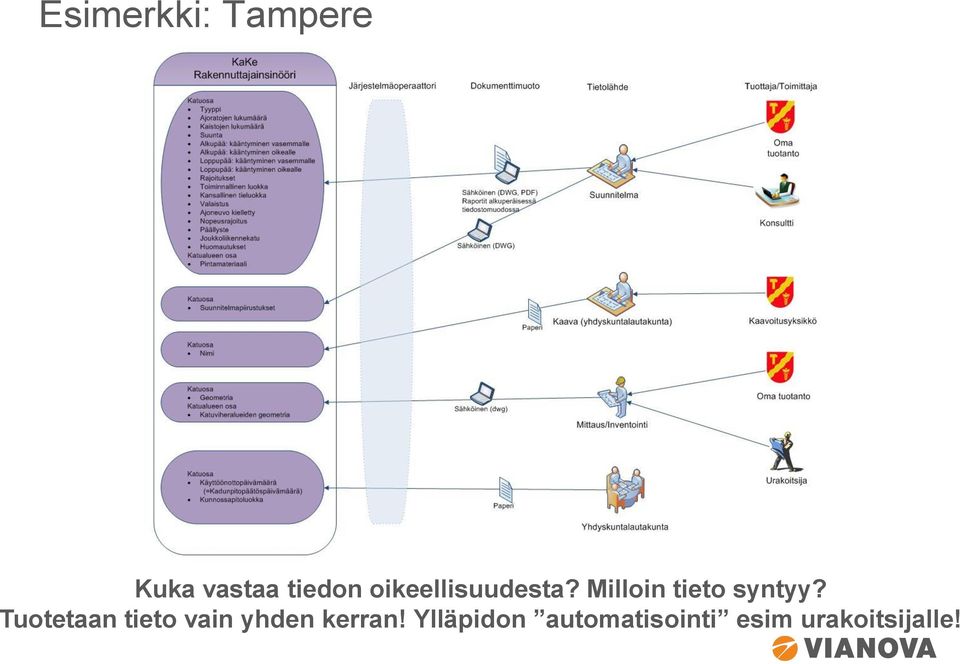

15 Esimerkki: Tampere Kuka vastaa tiedon oikeellisuudesta? Milloin tieto syntyy? Tuotetaan tieto vain yhden kerran! Ylläpidon automatisointi esim urakoitsijalle!

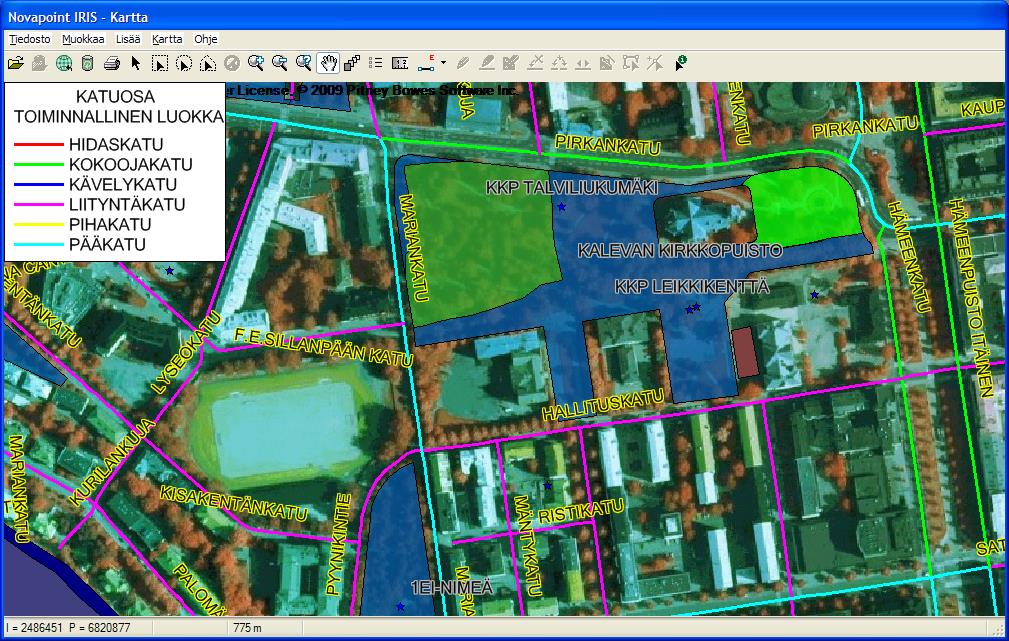

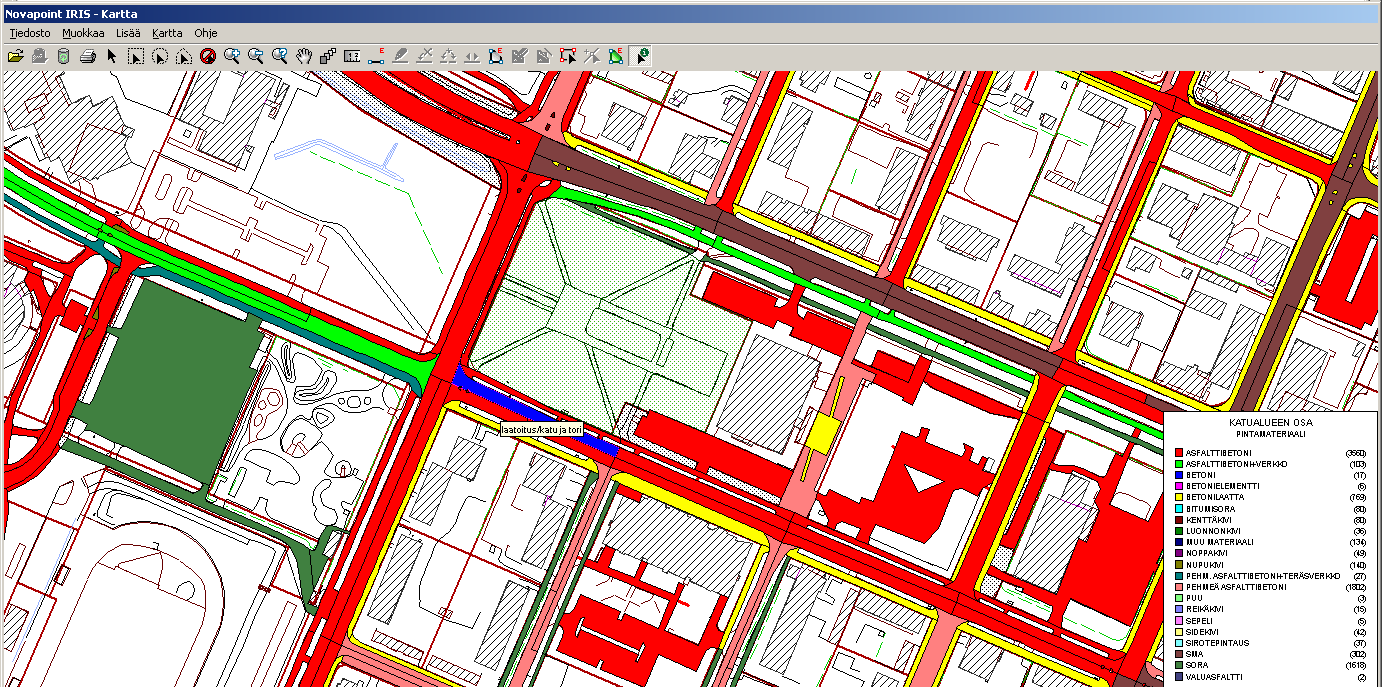

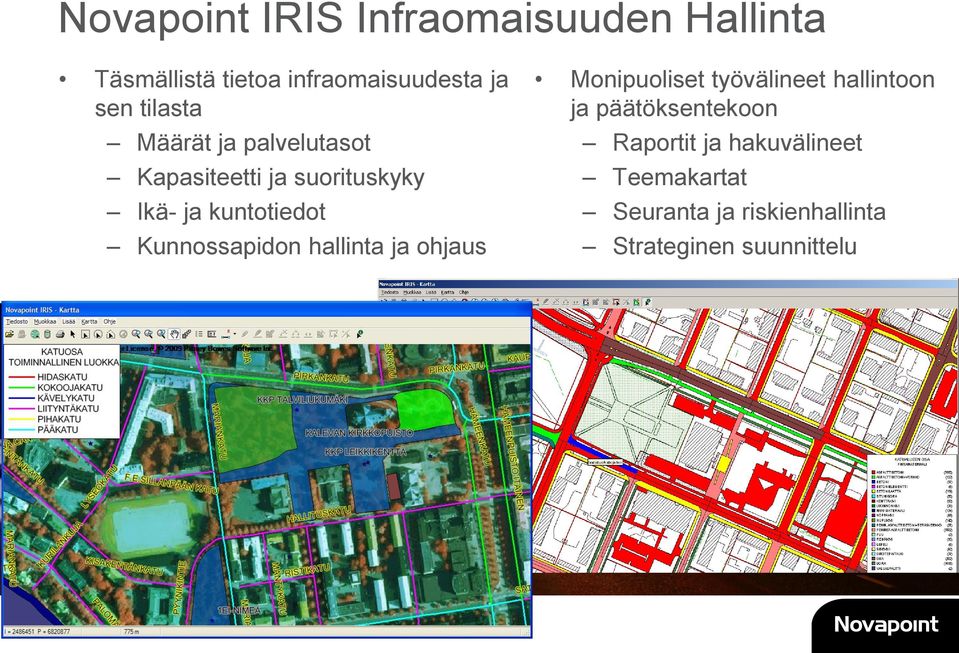

16 Novapoint IRIS Infraomaisuuden Hallinta Täsmällistä tietoa infraomaisuudesta ja sen tilasta Määrät ja palvelutasot Kapasiteetti ja suorituskyky Ikä- ja kuntotiedot Kunnossapidon hallinta ja ohjaus Monipuoliset työvälineet hallintoon ja päätöksentekoon Raportit ja hakuvälineet Teemakartat Seuranta ja riskienhallinta Strateginen suunnittelu

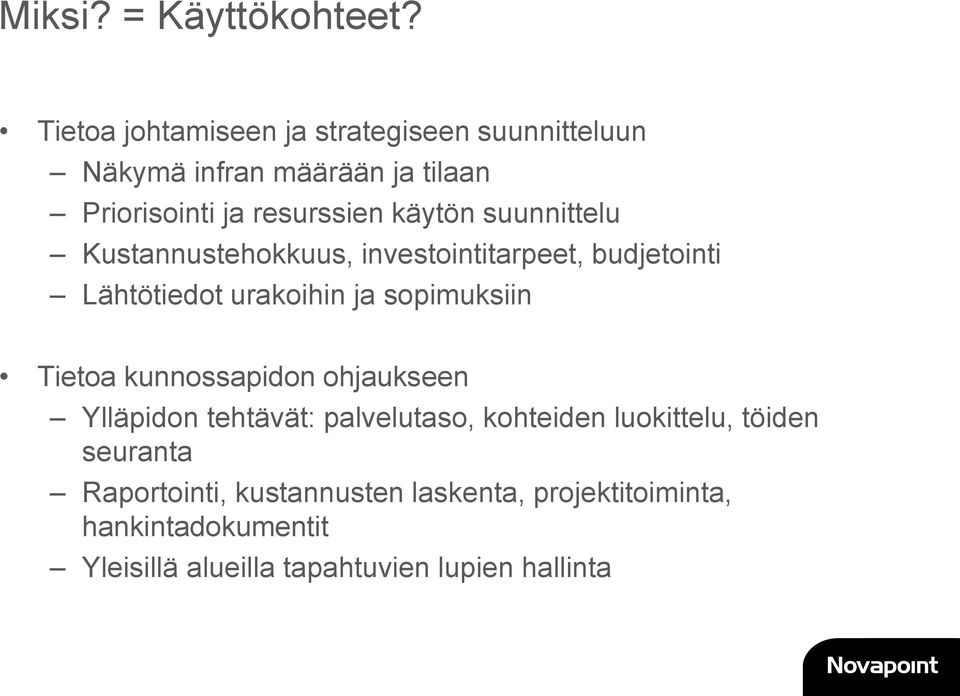

17 Miksi? = Käyttökohteet? Tietoa johtamiseen ja strategiseen suunnitteluun Näkymä infran määrään ja tilaan Priorisointi ja resurssien käytön suunnittelu Kustannustehokkuus, investointitarpeet, budjetointi Lähtötiedot urakoihin ja sopimuksiin Tietoa kunnossapidon ohjaukseen Ylläpidon tehtävät: palvelutaso, kohteiden luokittelu, töiden seuranta Raportointi, kustannusten laskenta, projektitoiminta, hankintadokumentit Yleisillä alueilla tapahtuvien lupien hallinta

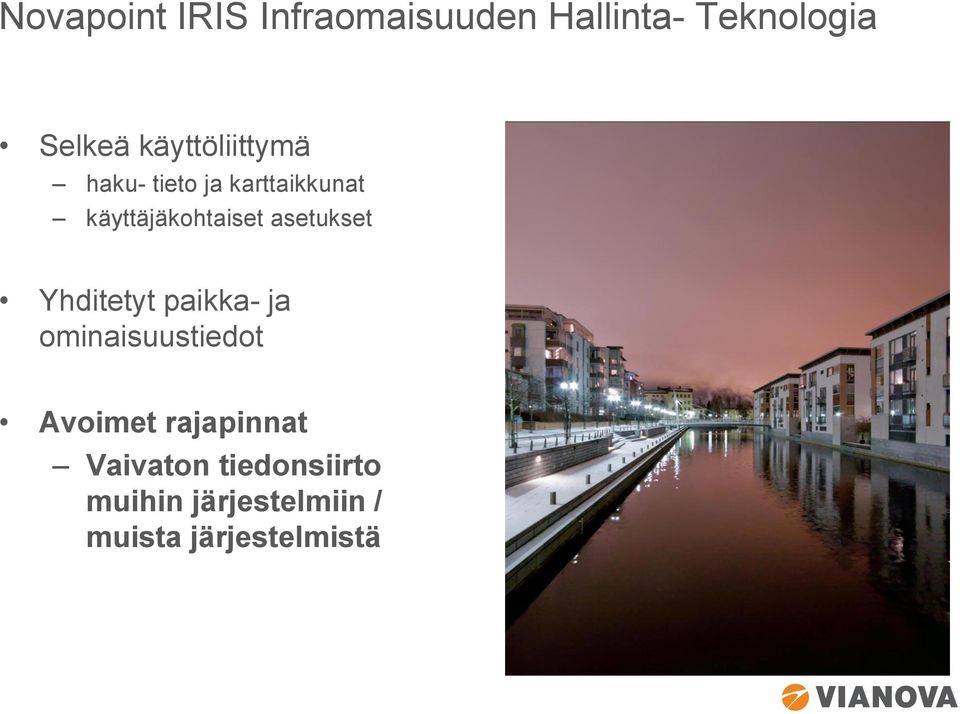

18 Novapoint IRIS Infraomaisuuden Hallinta- Teknologia Selkeä käyttöliittymä haku- tieto ja karttaikkunat käyttäjäkohtaiset asetukset Yhditetyt paikka- ja ominaisuustiedot Avoimet rajapinnat Vaivaton tiedonsiirto muihin järjestelmiin / muista järjestelmistä

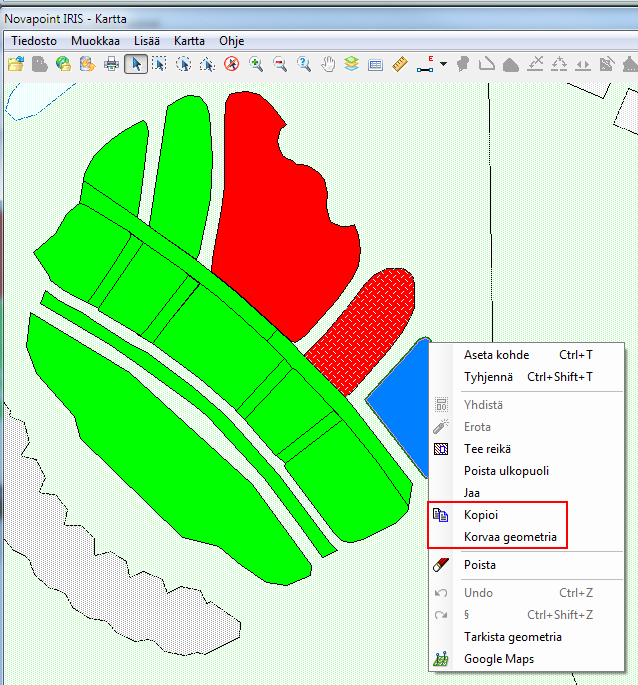

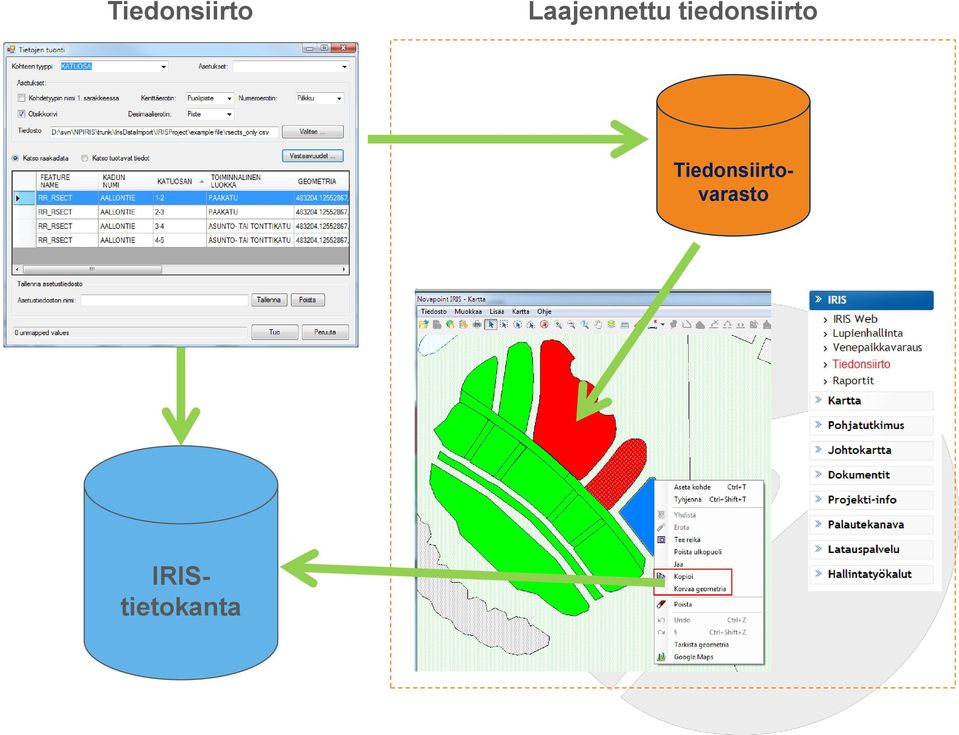

19 Tiedonsiirto Laajennettu tiedonsiirto IRIStietokanta Tiedonsiirtovarasto

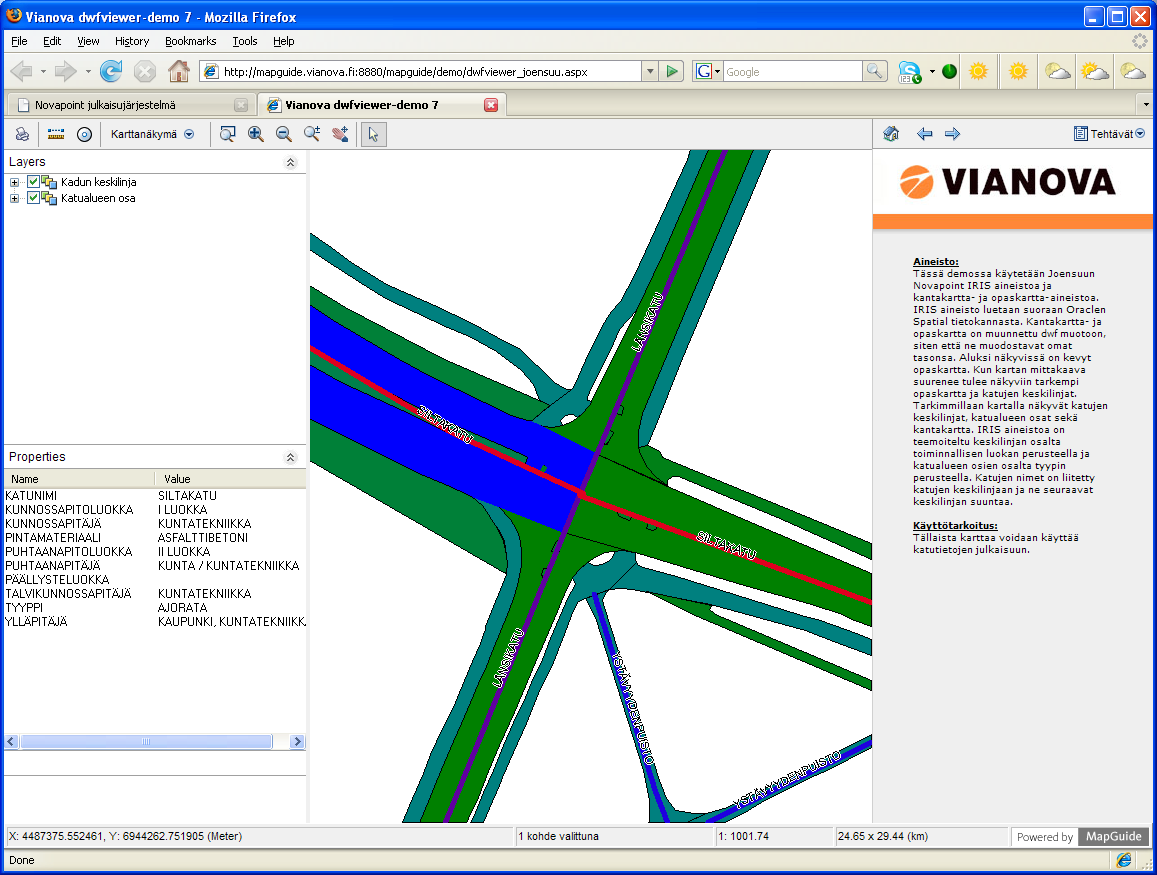

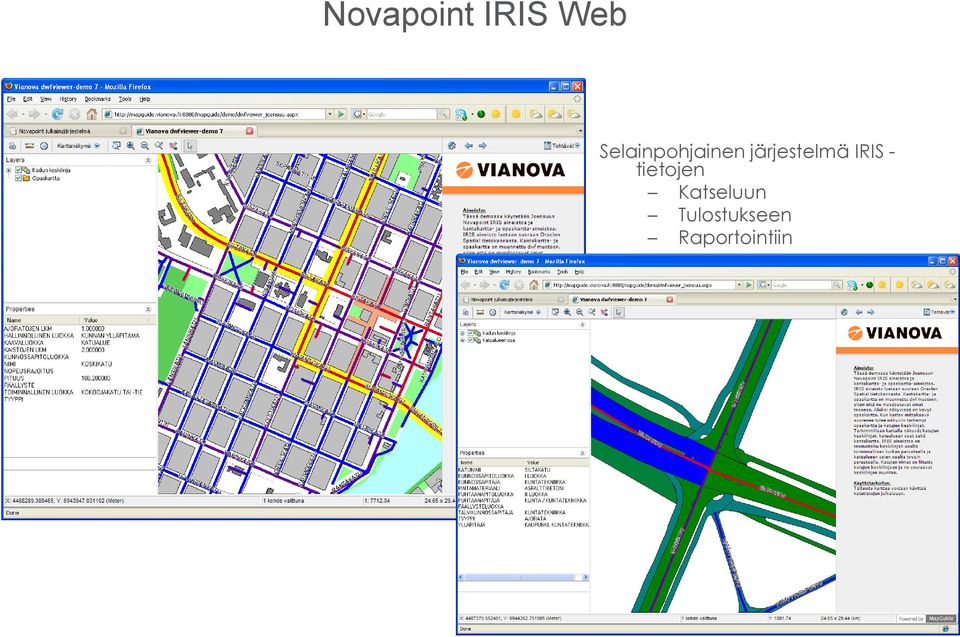

20 Novapoint IRIS Web Selainpohjainen järjestelmä IRIS - tietojen Katseluun Tulostukseen Raportointiin

21 Case Kuusamon pilotti: Hoidon ja ylläpidon yhteisalueurakan tietovirrat Tiehallinto Pitkäkestoinen palvelusopimus: - urakan vaatimukset - urakan raportointi - infran tietojen ylläpito Tienpitäjä + Kadunpitäjä Tierekisteri TIEH Digiroad / TIEH Urakoitsija Kunta Urakoitsijan järjestelmä muutokset katuverkolla lähtötiedot luokittelut toimivuusvaatimukset Katurekisteri Muut järjestelmät Inventointi

22 Case: Länsimetro tiedot talteen syntylähteillä 3D - malli Ylläpidon tarpeisiin GML, LandXML, IFC Hyödyntäminen Pelastuslaitoksen tarpeet Valvonnan simulointi Talotekniikan laitteiden hallinta

23 Case: Länsimetro tiedot talteen syntylähteillä Tiedonkeruuportaali Tiedot talteen syntylähteiltä Tieto on tallessa kun hanke valmistuu Hyödynnettävissä koko elinkaaren ja eri tarpeisiin

24 Mitä yhdessä?: Tiedonkeruuportaali - kohti huoltokirjaa Tiedonkeruuportaali 3D Malli Huoltotieto - Määritykset Tietokanta - Tiedonkeruuportaali - Paikkaan (x,y,z) sidottu dokumenttienhallint a-järjestelmä Visualisointi - Suunnitelmatieto - As-built tieto Standardoitu tieto; Kohdistettuna huolto- ja kunnossapitokohteisiin Huoltokohteiden määritykset 3D Huoltokirja Linkkitieto 3D malliin

25 Sähköisen tiedonkeruuportaalin 3D käyttöliittymä

26 Mitä uutta? Tieto syntyy sen syntylähteillä Kaikki tieto jäljitettävissä yhdessä tietokannassa Helppokäyttöisyys satojen ihmisten projektissa Kerätty tieto hyödynnettävissä jatkossa Tietokanta on järjestelmäriippumaton -> jatkohyödyntäminen

27 Yhteenveto BIM tulee, oletko valmis? Suunnittelu ja rakentaminen hetken häiriöitä ennen pitkää käyttöaikaa Avoimet rajapinnat järjestelmäriippumaton tieto It is up to You!

28 Kiitos! Lisätiedot: ,
