1 Kansallinen maastotietokanta 3D-kaupunkimallit Joonas Jokela KMTK on osa Suomen itsenäisyyden satavuotisjuhlavuoden ohjelmaa

2 Taustaa 3D-kaupunkimallit pinnalla Monet kunnat tuottaneet viime vuosina oman kaupunkimallinsa 3D-kohteiden uutuusarvo verrattuna perinteiseen 2D/2.5D aineistoon Uudenlaiset palvelut ja tuotteet Hackathonit VR/AR Innovaatiokilpailu 3D-rakennuksista

3 Taustaa KMTK-rakennus-pilottiprojektin valmistuminen 2017 alussa Mielenkiinto muiden kohteiden mallintamisesta Täydelliset kaupunkimallit Maastotietojärjestelmä 2030-selvitys 3D-aineistojen huomiointi Standardimuotoisuus Maastotietoaineistojen ja palveluiden yhteentoimivuus CityGML pohjana kansalliselle 3D-aineistolle CityGML:n tulevaisuus vaikuttaa turvatulta Käytössä monissa maissa Sovellusten ja käyttökohteiden jatkuva kehittyminen Kuntien ja muiden toimijoiden tarpeet huomioiden

4 3D-kaupunkimallityö KMTK:ssa 3D-pilotti Selvitetään mitä muita kohteita kuin rakennuksia tulisi 3D-mallintaa Kaupunkimallien täydentäminen Käyttäjätarpeet Uusien kohteiden mallintamiseen liittyvät käytännöt Soveltuvuus tuotannolliseen järjestelmään CityGML-vastaavuudet Mallintamisen pilotointi

5 3D-pilotti - kohteet Pääasiassa tutkitaan KMTK-kohdemallissa määriteltyjä 3D-tason kohteita Testataan myös muita, kaupunkikuvallisesti merkittäviä kohteita, kuten yksittäisiä luontokohteita Projekti ei ota kantaa mitkä kohteet tulevat olemaan lopullisessa KMTK-tietokannassa 3D-muodossa Tarkoituksena hyödyntää olemassa olevaa aineistoa Koetöitä pilottialueilta Pilotoitavat kohteet voidaan jakaa neljään ryhmään mallinnustavan perusteella Kirjastomallit Pistepilvistä mallinnettavat Keinotekoisesti mallinnettavat Konvertoitavat

6 3D-pilotti - kohteet Kohde Silta Maanalaiset tilat Katokset Tuulivoimala Aidat, kaiteet, portit Piippu Pylväs Masto Torni Pato Patsaat, muistomerkit Luontokohteet

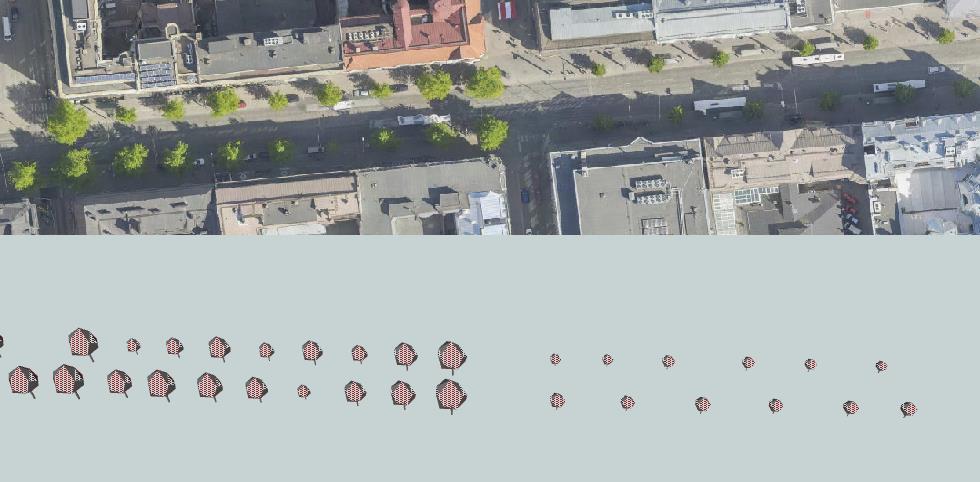

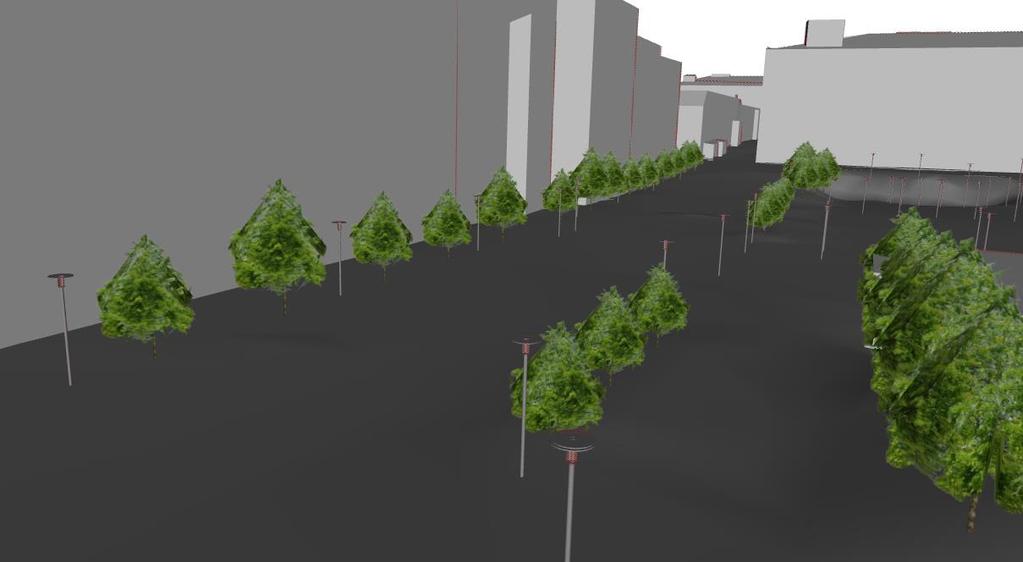

7 Mallinnus Kirjastomallien toiminta Lähtöaineisto - Viivat - Pisteet Linkitys KMTKmuotoinen aineisto Transformaatio matriisi - Orientaatio - CAD-mallit - GML/CityGML Validointi Tarkempi CADmalli 7

8 8

9 Mallinnus Pistepilvistä mallinnettavat Lähtöaineisto - Pistepilvet - Maanpinnan luokitus - Rakennusluokitus - Ilman kivijalkavektoreita Vektorointi Vektoroinnin tarkastus/ validointi Muiden kohteiden olemassa olevan aineiston perusteella - Pisteet - Murtoviivat - Alueet Rakennusten erottelu uusista 3Dkohteista KMTKmuotoinen aineisto

10 Mallinnus Keinotekoisesti mallinnettavat Kuva: Sova3D Lähtöaineisto - Viivat - Alueet Kohteen korotus 3Dkohteeksi KMTKmuotoinen aineisto - Estimoitu eri tyyppisille kohteille perusmitat - Ominaisuustietona keinotekoisuus Korkeustieto pistepilvestä? Uutta tietoa tai aineistoa kohteesta 10

11 Mallinnus Konvertoitavat Lähtöaineisto - IFC - InfraGML - Taitorakennerekisteri Validointi Konvertointi CityGMLmuotoon KMTKmuotoinen aineisto - Suunnitelmamallit - As-built-mallit Tarkkuustasot LoD1 ja LoD2 (LoD3?) - Geometria ja topologia - Standardin sovellussäännöt

12 Muodostamisohjeet KMTK:ssa tarkoituksena luoda kansallinen ohjeistus kohteiden muodostamisesta Miksi? Suomessa ei kansallista ohjeistusta ole laadittu (3D:stä) 2D ja 2,5D tasoilla JHS 185 ja KuntaGML Lähinnä kantakarttakohteille ja -käyttötapauksiin 3D:ssä viitataan yleensä Saksan muodostamisohjeisiin tai CityGML-specifikaatioon Ensimmäisenä teemana rakennukset ja rakenteet KMTK 2,5D-muodostamisohjeet kommentoitavina -ja-rakenteet-teeman-kohteiden-muodostamisohjeisiin -tarvitaan-kommentteja

13 3D-muodostamisohjeet

14 3D-muodostamisohjeet Kuva Filip Bijeckin väitöskirja

15 3D-muodostamisohjeet 3D:ssä seurataan CityGML:n määritelmiä ja täsmennetään niitä Suomen tarpeisiin Määritellään eri kohteiden LoD-tasot Mitä eri kohteista tulisi mallintaa Lähtökohtana kaupunkimallinnus, ei tarkempi BIM-mallinnus Määritellään mallintamiseen liittyviä sääntöjä Lopputuloksena suositus, jonka avulla kunnilla dokumentti johon viitata kaupunkimallia konsultilta tilatessa (kuten kantakartta ja JHS185)

16 3D-muodostamisohjeet

17 Kysymyksiä? kmtk.paikkatietoalusta.fi Metsätieto
