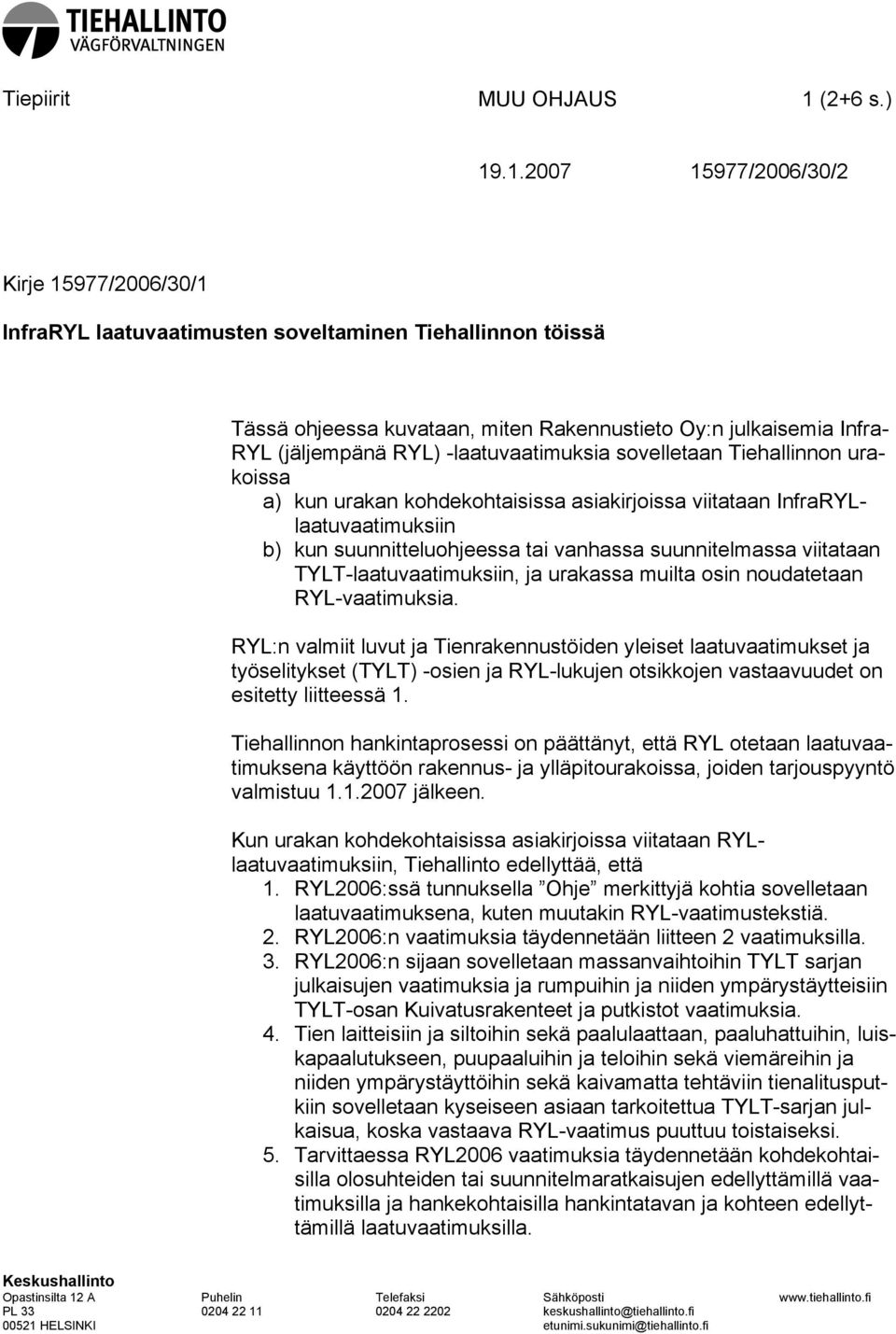

1 Tiepiirit MUU OHJAUS 1 (2+6 s.) //30/2 Kirje 15977//30/1 InfraRYL laatuvaatimusten soveltaminen Tiehallinnon töissä Tässä ohjeessa kuvataan, miten Rakennustieto Oy:n julkaisemia Infra- RYL (jäljempänä RYL) -laatuvaatimuksia sovelletaan Tiehallinnon urakoissa a) kun urakan kohdekohtaisissa asiakirjoissa viitataan InfraRYLlaatuvaatimuksiin b) kun suunnitteluohjeessa tai vanhassa suunnitelmassa viitataan TYLT-laatuvaatimuksiin, ja urakassa muilta osin noudatetaan RYL-vaatimuksia. RYL:n valmiit luvut ja Tienrakennustöiden yleiset laatuvaatimukset ja työselitykset (TYLT) -osien ja RYL-lukujen otsikkojen vastaavuudet on esitetty liitteessä 1. Tiehallinnon hankintaprosessi on päättänyt, että RYL otetaan laatuvaatimuksena käyttöön rakennus- ja ylläpitourakoissa, joiden tarjouspyyntö valmistuu jälkeen. Kun urakan kohdekohtaisissa asiakirjoissa viitataan RYLlaatuvaatimuksiin, Tiehallinto edellyttää, että 1. RYL:ssä tunnuksella Ohje merkittyjä kohtia sovelletaan laatuvaatimuksena, kuten muutakin RYL-vaatimustekstiä. 2. RYL:n vaatimuksia täydennetään liitteen 2 vaatimuksilla. 3. RYL:n sijaan sovelletaan massanvaihtoihin TYLT sarjan julkaisujen vaatimuksia ja rumpuihin ja niiden ympärystäytteisiin TYLT-osan Kuivatusrakenteet ja putkistot vaatimuksia. 4. Tien laitteisiin ja siltoihin sekä paalulaattaan, paaluhattuihin, luiskapaalutukseen, puupaaluihin ja teloihin sekä viemäreihin ja niiden ympärystäyttöihin sekä kaivamatta tehtäviin tienalitusputkiin sovelletaan kyseiseen asiaan tarkoitettua TYLT-sarjan julkaisua, koska vastaava RYL-vaatimus puuttuu toistaiseksi. 5. Tarvittaessa RYL vaatimuksia täydennetään kohdekohtaisilla olosuhteiden tai suunnitelmaratkaisujen edellyttämillä vaatimuksilla ja hankekohtaisilla hankintatavan ja kohteen edellyttämillä laatuvaatimuksilla. Keskushallinto Opastinsilta 12 A Puhelin Telefaksi Sähköposti PL keskushallinto@tiehallinto.fi HELSINKI etunimi.sukunimi@tiehallinto.fi

2 MUU OHJAUS 2 (2+6 s.) //30/2 Kun urakassa on päätetty käyttää laatuvaatimuksena RYL:a, mutta Tiehallinnon suunnitteluohjeessa tai vanhassa suunnitelmassa viitataan TYLT-vaatimukseen, selvitetään tapauskohtaisesti mahdollisuus soveltaa RYL-vaatimuksia TYLT-vaatimusten sijaan. Kehittämispäällikkö Tietekniikka Kari Lehtonen LIITTEET TIEDOKSI Liite 1: TYLT-osien ja RYL-lukujen vastaavuudet Liite 2: Tiehallinnon täydennykset RYL-vaatimuksiin Liite 3: InfraRYL laatuvaatimusten kappalenumerointi Rakennustieto Oy, Hankinnan verkot, ATP:n tiimit, pääkonttori, Hartman, Kallionpää, Salo, Ala-Fossi, Kirjasto

3 LIITE 1 1 (2) TYLT-osien ja RYL-lukujen vastaavuudet Tienrakennustöiden yleiset laatuvaatimukset ja työselitykset (=TYLT) InfraRYL TYLT 1-50: Yleiset perusteet TIEL ei vastaavaa RYL:ä TYLT: Yleiset perusteet Leikkaukset TIEL kaivannot ja avo- ojarakenteet Penger- ja kerrosrakenteet. Lisäykset ja muutokset vuonna Sivut kumottu TYLT 100, 1100: Rakennusalueella olevat rakenteet TIEL Olevat rakenteet ja rakennusosat TYLT 2000: Leikkaukset, kaivannot TIEH v Avo-ojat ja uomat ja avo-ojarakenteet Maaleikkaukset Maakaivannot Siirtymäkiilat TYLT 3000: Kalliorakenteet TIEL Kallioavoleikkaukset Kalliokanaalit, -syvennykset ja -kuopat TYLT 3700: Murskaustyöt TIEL ei vastaavaa RYL:ä Murskaustyöt: Yleiset arvonmuu- TIEL tosperusteet TYLT 4000: Penger- ja kerrosrakenteet TYLT 4450: Suodatinkankaat TIEH v Ruodaneristykset solumuovista Kiviaineksella tasatut louhitut kalliopinnat Penkereet Suodatinkerrokset Jakavat kerrokset Sitomattomat kantavat kerrokset Suodatinkankaat TIEH v- 04 TIEH Pohjavedensuojaukset TYLT 4840: Pohjaveden suojausrakenteet TYLT 5200: Päällysteet TIEH Asfalttipäällysteet Sirotepintaus (SIP) Soratien pintaus (SOP) - Lisäkirje osaan (sis. edelliseen) TIEH Päällysteet :Yleiset arvonvähennysperusteet TIEH Lisäkirje osaan (sis. edelliseen) TIEH TYLT 5100: Kantavan kerroksen TIEH Sidotut kantavat kerrokset stabilointi TYLT 5300, 5400, 5700: Kovat pintaverhoustyöt, sadevesikourut, reunatuet ja sorapinta TIEL Betonikivi- ja laattapäällysteet Noppakiveykset Nupukiveykset Kenttäkiveykset

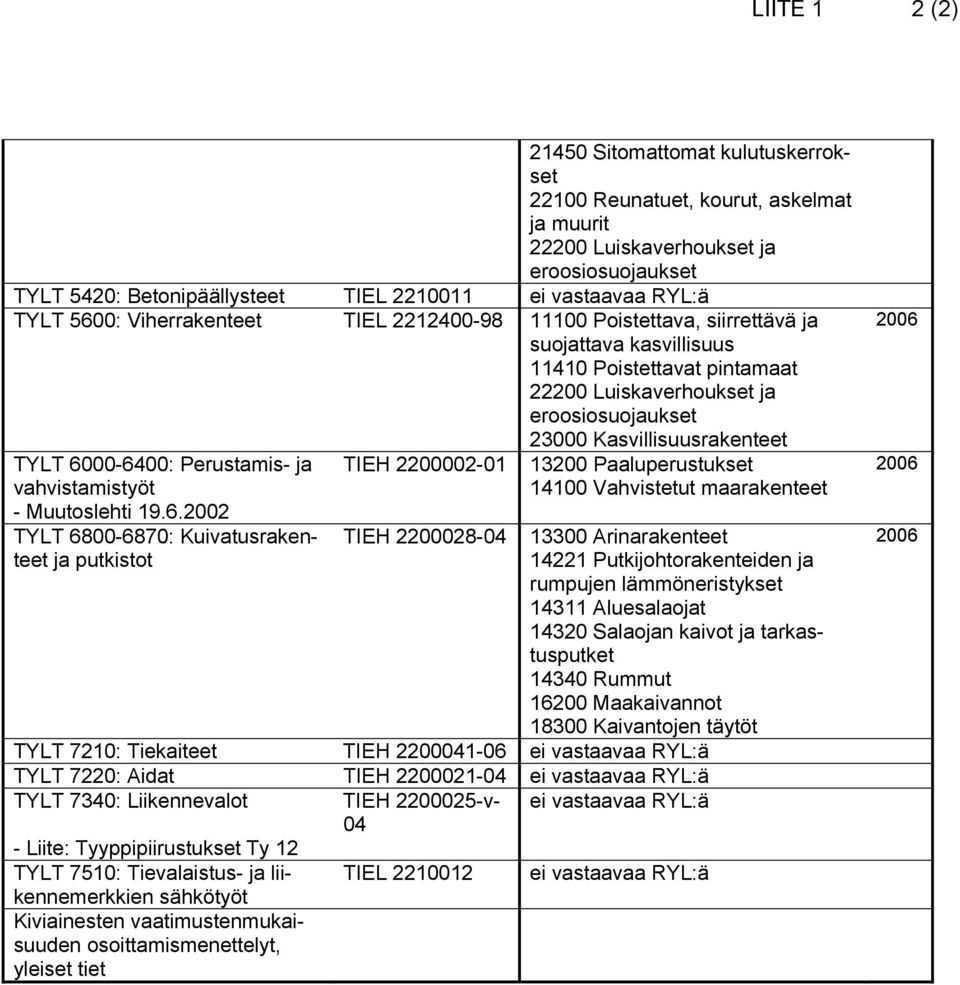

4 LIITE 1 2 (2) Sitomattomat kulutuskerrokset Reunatuet, kourut, askelmat ja muurit Luiskaverhoukset ja eroosiosuojaukset TYLT 5420: Betonipäällysteet TIEL ei vastaavaa RYL:ä TYLT 5600: Viherrakenteet TIEL Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat pintamaat Luiskaverhoukset ja eroosiosuojaukset Kasvillisuusrakenteet TYLT : Perustamis- ja vahvistamistyöt - Muutoslehti TYLT : Kuivatusrakenteet ja putkistot TIEH TIEH Paaluperustukset Vahvistetut maarakenteet Arinarakenteet Putkijohtorakenteiden ja rumpujen lämmöneristykset Aluesalaojat Salaojan kaivot ja tarkastusputket Rummut Maakaivannot Kaivantojen täytöt TYLT 7210: Tiekaiteet TIEH ei vastaavaa RYL:ä TYLT 7220: Aidat TIEH ei vastaavaa RYL:ä TYLT 7340: Liikennevalot TIEH v- 04 ei vastaavaa RYL:ä - Liite: Tyyppipiirustukset Ty 12 TYLT 7510: Tievalaistus- ja liikennemerkkien sähkötyöt Kiviainesten vaatimustenmukaisuuden osoittamismenettelyt, yleiset tiet TIEL ei vastaavaa RYL:ä

5 LIITE 2 1 (3) Tiehallinnon täydennykset RYL-vaatimuksiin InfraRYL Kappale Kohta 1: Lisättävä tai muutettava vaatimus Tuotelehden Teräsbetoninen lyöntipaalu (Rakennusteollisuus 2005) mukaiset paaluelementit täyttävät kappaleen laatuvaatimukset. Tiehallinnon siltarakenteissa ja paalulaatoissa käytettäväksi hyväksymät paalukärjet ja jatkokset täyttävät InfraRYL :n vaatimukset Yksittäiselle paalulle sallitaan 100 mm:n poikkeama teoreettisesta sijainnista. Paalujen sijainnille ei aseteta muita vaatimuksia. Paalulaatan reunalinjojen sallittu poikkeama suunnitellusta on ilmoitettu ohjeessa Tienrakentamisen yleiset laatuvaatimukset ja työselitykset: Perustamis- ja vahvistamistyöt, InfraRYL:n täydennys, TIEH v Käytettävä verkon tyyppi on B500K/FL20-7/5-150/200. Viitteet SFS 1257 Betoniteräkset. Kylmämuokattu harjatanko B500K ISO Welding - Welding of reinforced steel - Part 1: Loadbearing welded joints (ISO :) Samoja periaatteita noudatetaan myös tierakenteissa Irtolouhintasyvyys tierakenteissa määritellään ohjeen Tierakenteen suunnittelu, TIEH , kohdassa Materiaalin tulee olla kiviainekseltaan ja rakeisuudeltaan sellaista, että sen materiaalimoduuli on vähintään 280 MPa Jos louherakenne tai -patja tehdään alusrakenneluokan uf tai uh pohjamaalle, louheen alle rakennetaan suodatinkerros tai asennetaan käyttöluokan N5 suodatinkangas Louhepatjan paksuus on vähintään 2 x louheen maksimiraekoko kuvasta 18121:K1 poiketen. Louhelaatikon pohjan vähimmäisleveys on sama kuin tien leveys. Louhelaatikon minimileveys ja etäisyydet pientareen reunasta ojan pohjaan ja ojan pohjasta luiskaan alla olevassa kuvassa. 1: :1,5 S klo Päällysteet Sitomaton kantava, h 150 mm Kiilaus, h 1,5 x raekoko Louhekerros, Ø maks 600 mm Suodatinkangas tarvittaessa Suodatinkangas tarvittaessa myös luiskatäytön alle Louhelaatikon minimileveys Ennen penkereen/rakenteen tekemistä laaditaan työ- ja laaduntarkkailusuunnitelma, jonka tulee sisältää ainakin seuraavat osat:

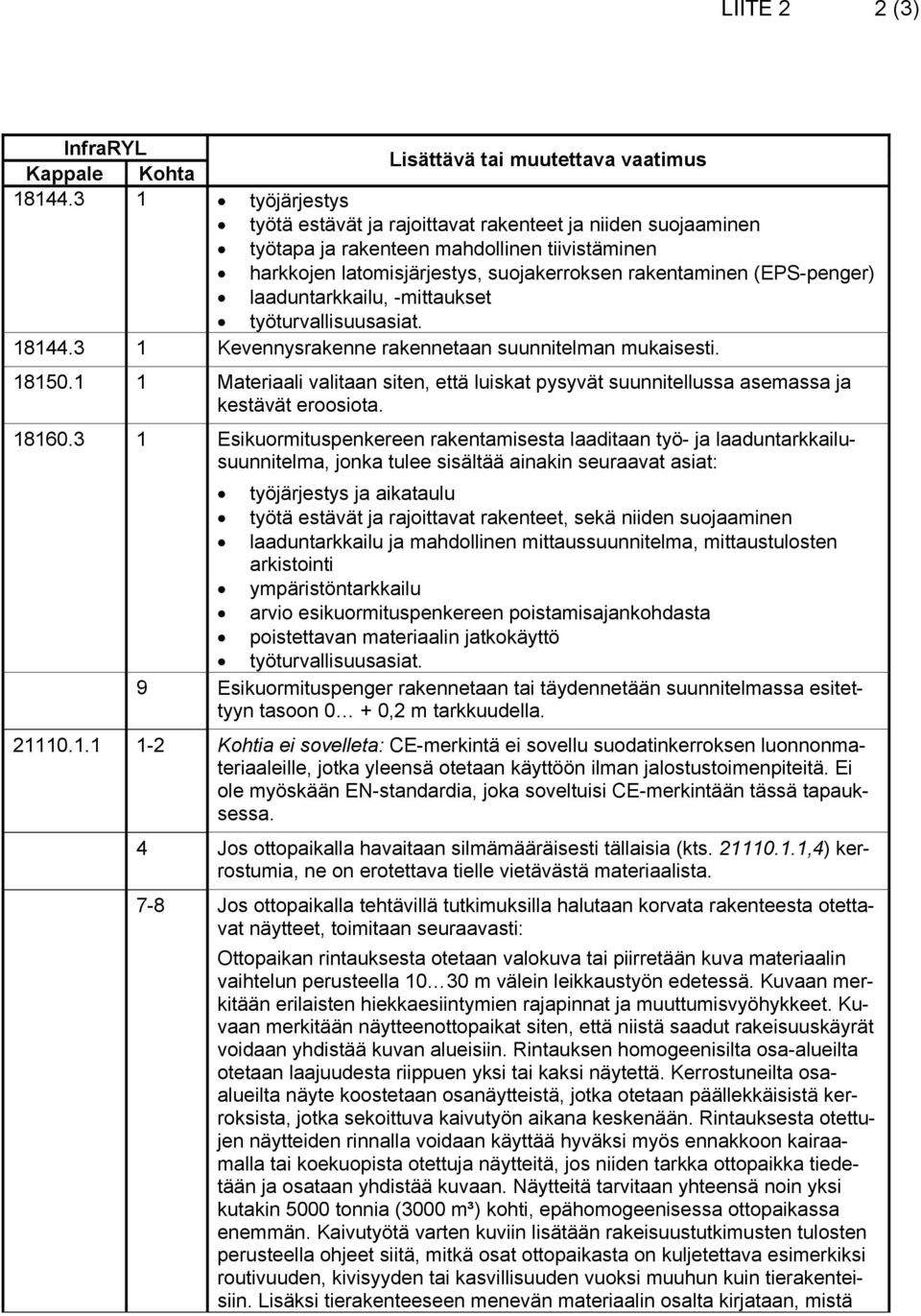

6 LIITE 2 2 (3) InfraRYL Kappale Kohta Lisättävä tai muutettava vaatimus työjärjestys työtä estävät ja rajoittavat rakenteet ja niiden suojaaminen työtapa ja rakenteen mahdollinen tiivistäminen harkkojen latomisjärjestys, suojakerroksen rakentaminen (EPS-penger) laaduntarkkailu, -mittaukset työturvallisuusasiat Kevennysrakenne rakennetaan suunnitelman mukaisesti Materiaali valitaan siten, että luiskat pysyvät suunnitellussa asemassa ja kestävät eroosiota Esikuormituspenkereen rakentamisesta laaditaan työ- ja laaduntarkkailusuunnitelma, jonka tulee sisältää ainakin seuraavat asiat: työjärjestys ja aikataulu työtä estävät ja rajoittavat rakenteet, sekä niiden suojaaminen laaduntarkkailu ja mahdollinen mittaussuunnitelma, mittaustulosten arkistointi ympäristöntarkkailu arvio esikuormituspenkereen poistamisajankohdasta poistettavan materiaalin jatkokäyttö työturvallisuusasiat. 9 Esikuormituspenger rakennetaan tai täydennetään suunnitelmassa esitettyyn tasoon 0 + 0,2 m tarkkuudella Kohtia ei sovelleta: CE-merkintä ei sovellu suodatinkerroksen luonnonmateriaaleille, jotka yleensä otetaan käyttöön ilman jalostustoimenpiteitä. Ei ole myöskään EN-standardia, joka soveltuisi CE-merkintään tässä tapauksessa. 4 Jos ottopaikalla havaitaan silmämääräisesti tällaisia (kts ,4) kerrostumia, ne on erotettava tielle vietävästä materiaalista. 7-8 Jos ottopaikalla tehtävillä tutkimuksilla halutaan korvata rakenteesta otettavat näytteet, toimitaan seuraavasti: Ottopaikan rintauksesta otetaan valokuva tai piirretään kuva materiaalin vaihtelun perusteella m välein leikkaustyön edetessä. Kuvaan merkitään erilaisten hiekkaesiintymien rajapinnat ja muuttumisvyöhykkeet. Kuvaan merkitään näytteenottopaikat siten, että niistä saadut rakeisuuskäyrät voidaan yhdistää kuvan alueisiin. Rintauksen homogeenisilta osa-alueilta otetaan laajuudesta riippuen yksi tai kaksi näytettä. Kerrostuneilta osaalueilta näyte koostetaan osanäytteistä, jotka otetaan päällekkäisistä kerroksista, jotka sekoittuva kaivutyön aikana keskenään. Rintauksesta otettujen näytteiden rinnalla voidaan käyttää hyväksi myös ennakkoon kairaamalla tai koekuopista otettuja näytteitä, jos niiden tarkka ottopaikka tiedetään ja osataan yhdistää kuvaan. Näytteitä tarvitaan yhteensä noin yksi kutakin 5000 tonnia (3000 m³) kohti, epähomogeenisessa ottopaikassa enemmän. Kaivutyötä varten kuviin lisätään rakeisuustutkimusten tulosten perusteella ohjeet siitä, mitkä osat ottopaikasta on kuljetettava esimerkiksi routivuuden, kivisyyden tai kasvillisuuden vuoksi muuhun kuin tierakenteisiin. Lisäksi tierakenteeseen menevän materiaalin osalta kirjataan, mistä

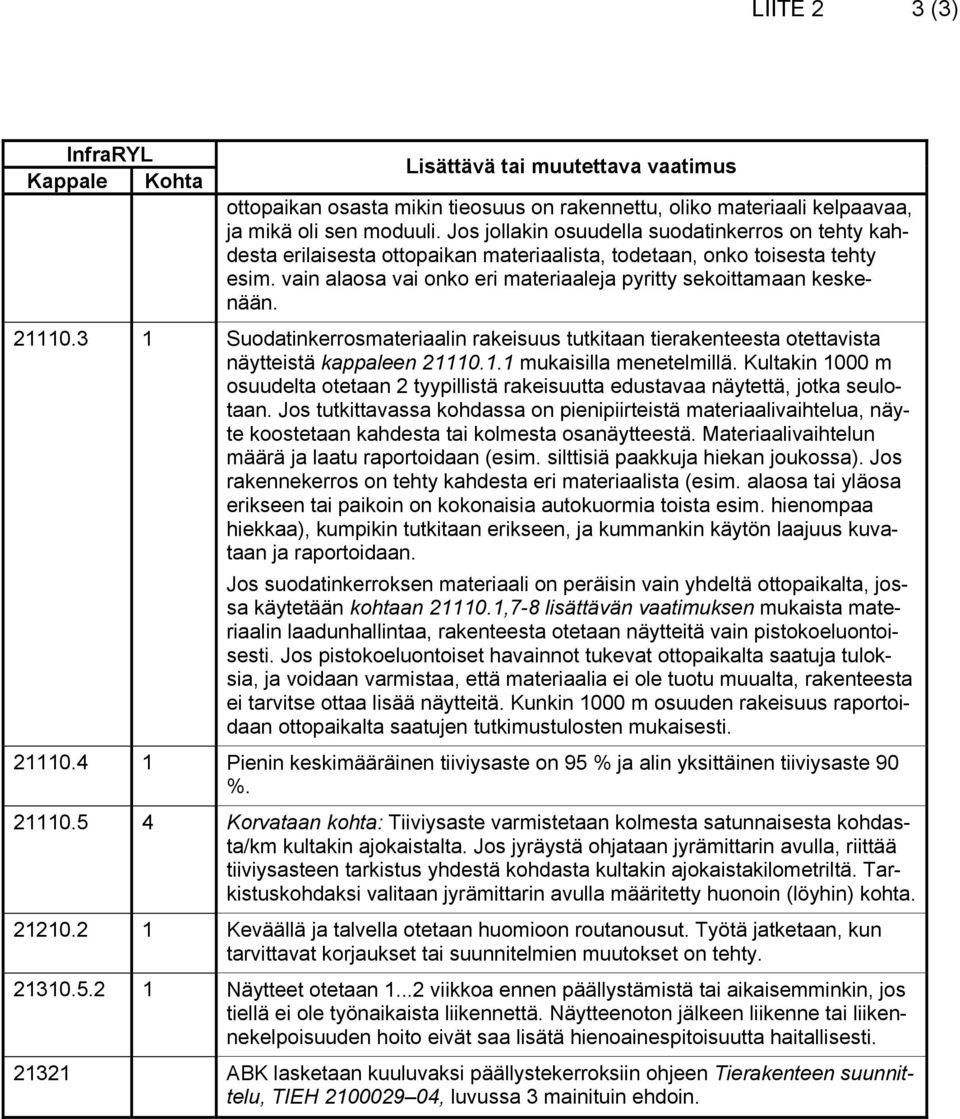

7 LIITE 2 3 (3) InfraRYL Kappale Kohta Lisättävä tai muutettava vaatimus ottopaikan osasta mikin tieosuus on rakennettu, oliko materiaali kelpaavaa, ja mikä oli sen moduuli. Jos jollakin osuudella suodatinkerros on tehty kahdesta erilaisesta ottopaikan materiaalista, todetaan, onko toisesta tehty esim. vain alaosa vai onko eri materiaaleja pyritty sekoittamaan keskenään Suodatinkerrosmateriaalin rakeisuus tutkitaan tierakenteesta otettavista näytteistä kappaleen mukaisilla menetelmillä. Kultakin 1000 m osuudelta otetaan 2 tyypillistä rakeisuutta edustavaa näytettä, jotka seulotaan. Jos tutkittavassa kohdassa on pienipiirteistä materiaalivaihtelua, näyte koostetaan kahdesta tai kolmesta osanäytteestä. Materiaalivaihtelun määrä ja laatu raportoidaan (esim. silttisiä paakkuja hiekan joukossa). Jos rakennekerros on tehty kahdesta eri materiaalista (esim. alaosa tai yläosa erikseen tai paikoin on kokonaisia autokuormia toista esim. hienompaa hiekkaa), kumpikin tutkitaan erikseen, ja kummankin käytön laajuus kuvataan ja raportoidaan. Jos suodatinkerroksen materiaali on peräisin vain yhdeltä ottopaikalta, jossa käytetään kohtaan ,7-8 lisättävän vaatimuksen mukaista materiaalin laadunhallintaa, rakenteesta otetaan näytteitä vain pistokoeluontoisesti. Jos pistokoeluontoiset havainnot tukevat ottopaikalta saatuja tuloksia, ja voidaan varmistaa, että materiaalia ei ole tuotu muualta, rakenteesta ei tarvitse ottaa lisää näytteitä. Kunkin 1000 m osuuden rakeisuus raportoidaan ottopaikalta saatujen tutkimustulosten mukaisesti Pienin keskimääräinen tiiviysaste on 95 % ja alin yksittäinen tiiviysaste 90 % Korvataan kohta: Tiiviysaste varmistetaan kolmesta satunnaisesta kohdasta/km kultakin ajokaistalta. Jos jyräystä ohjataan jyrämittarin avulla, riittää tiiviysasteen tarkistus yhdestä kohdasta kultakin ajokaistakilometriltä. Tarkistuskohdaksi valitaan jyrämittarin avulla määritetty huonoin (löyhin) kohta Keväällä ja talvella otetaan huomioon routanousut. Työtä jatketaan, kun tarvittavat korjaukset tai suunnitelmien muutokset on tehty Näytteet otetaan viikkoa ennen päällystämistä tai aikaisemminkin, jos tiellä ei ole työnaikaista liikennettä. Näytteenoton jälkeen liikenne tai liikennekelpoisuuden hoito eivät saa lisätä hienoainespitoisuutta haitallisesti ABK lasketaan kuuluvaksi päällystekerroksiin ohjeen Tierakenteen suunnittelu, TIEH , luvussa 3 mainituin ehdoin.

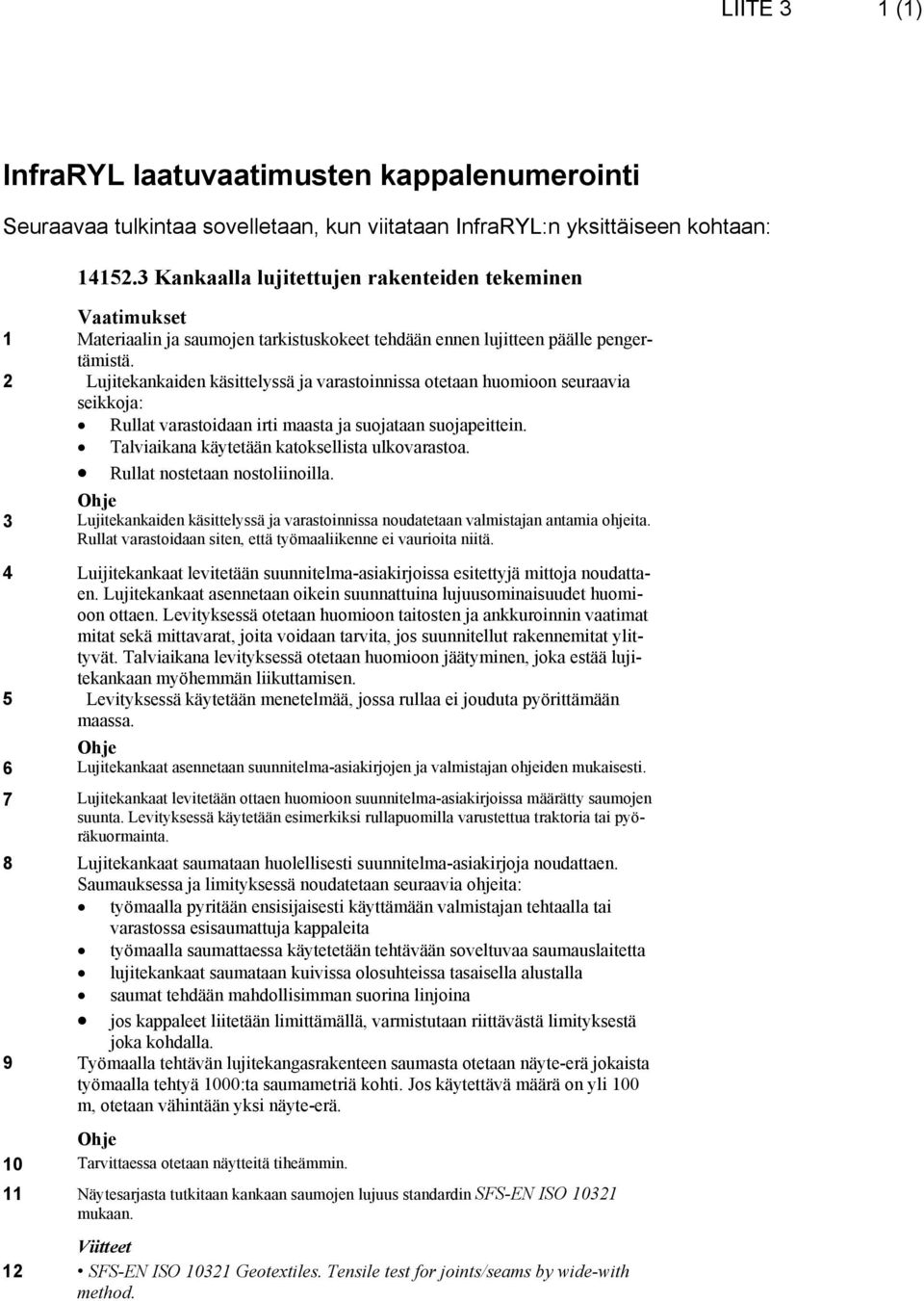

8 LIITE 3 1 (1) InfraRYL laatuvaatimusten kappalenumerointi Seuraavaa tulkintaa sovelletaan, kun viitataan InfraRYL:n yksittäiseen kohtaan: Kankaalla lujitettujen rakenteiden tekeminen Vaatimukset 1 Materiaalin ja saumojen tarkistuskokeet tehdään ennen lujitteen päälle pengertämistä. 2 Lujitekankaiden käsittelyssä ja varastoinnissa otetaan huomioon seuraavia seikkoja: Rullat varastoidaan irti maasta ja suojataan suojapeittein. Talviaikana käytetään katoksellista ulkovarastoa. Rullat nostetaan nostoliinoilla. Ohje 3 Lujitekankaiden käsittelyssä ja varastoinnissa noudatetaan valmistajan antamia ohjeita. Rullat varastoidaan siten, että työmaaliikenne ei vaurioita niitä. 4 Luijitekankaat levitetään suunnitelma-asiakirjoissa esitettyjä mittoja noudattaen. Lujitekankaat asennetaan oikein suunnattuina lujuusominaisuudet huomioon ottaen. Levityksessä otetaan huomioon taitosten ja ankkuroinnin vaatimat mitat sekä mittavarat, joita voidaan tarvita, jos suunnitellut rakennemitat ylittyvät. Talviaikana levityksessä otetaan huomioon jäätyminen, joka estää lujitekankaan myöhemmän liikuttamisen. 5 Levityksessä käytetään menetelmää, jossa rullaa ei jouduta pyörittämään maassa. Ohje 6 Lujitekankaat asennetaan suunnitelma-asiakirjojen ja valmistajan ohjeiden mukaisesti. 7 Lujitekankaat levitetään ottaen huomioon suunnitelma-asiakirjoissa määrätty saumojen suunta. Levityksessä käytetään esimerkiksi rullapuomilla varustettua traktoria tai pyöräkuormainta. 8 Lujitekankaat saumataan huolellisesti suunnitelma-asiakirjoja noudattaen. Saumauksessa ja limityksessä noudatetaan seuraavia ohjeita: työmaalla pyritään ensisijaisesti käyttämään valmistajan tehtaalla tai varastossa esisaumattuja kappaleita työmaalla saumattaessa käytetetään tehtävään soveltuvaa saumauslaitetta lujitekankaat saumataan kuivissa olosuhteissa tasaisella alustalla saumat tehdään mahdollisimman suorina linjoina jos kappaleet liitetään limittämällä, varmistutaan riittävästä limityksestä joka kohdalla. 9 Työmaalla tehtävän lujitekangasrakenteen saumasta otetaan näyte-erä jokaista työmaalla tehtyä 1000:ta saumametriä kohti. Jos käytettävä määrä on yli 100 m, otetaan vähintään yksi näyte-erä. Ohje 10 Tarvittaessa otetaan näytteitä tiheämmin. 11 Näytesarjasta tutkitaan kankaan saumojen lujuus standardin SFS-EN ISO mukaan. Viitteet 12 SFS-EN ISO Geotextiles. Tensile test for joints/seams by wide-with method.
