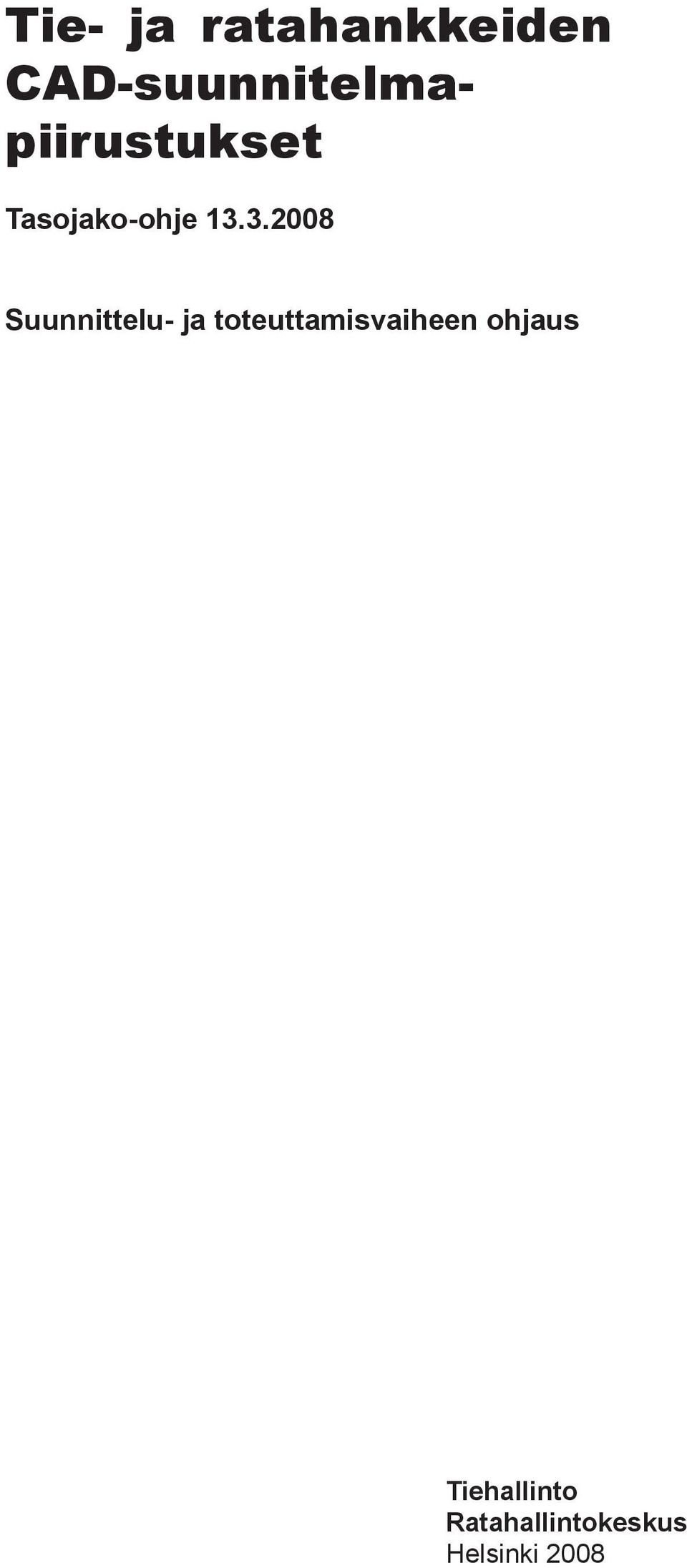

3 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset Tasojako-ohje Suunnittelu- ja toteuttamisvaiheen ohjaus Tiehallinto Ratahallintokeskus Helsinki 2008

4 Verkkojulkaisu pdf ( ja ISBN TIEH v-08 Tiehallinto Keskushallinto Opastinsilta 12A PL HELSINKI Puhelinvaihde Ratahallintokeskus Keskuskatu 8 PL Helsinki Puhelin

5

6

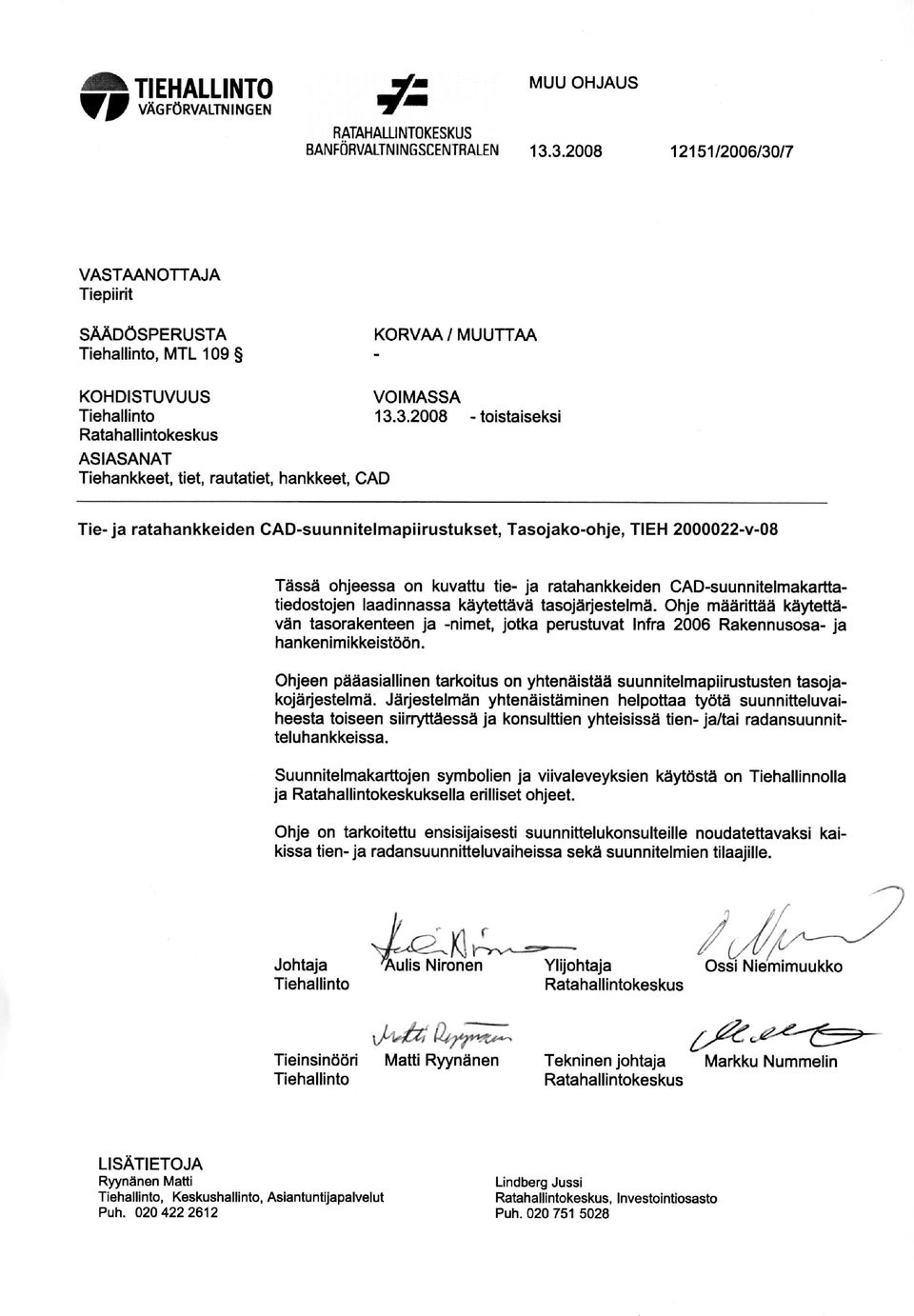

7 ESIPUHE Tiehallinto ja Ratahallintokeskus ovat yhteistyössä laatineet tämän ohjeen tien- ja radansuunnittelussa käytettävästä CAD-suunnitelmapiirustusten tiedostojen tasojakojärjestelmästä. Ohje käsittää suunnitelmakarttoja koskevan ohjeistuksen. Käyttökokemusten perusteella on tarkoitus vaiheittain kehittää tasojärjestelmän ohjeistus myös muita suunnitelmapiirustuksia varten. Tasojakojärjestelmä perustuu Infra 2006 rakennusosa- ja hankenimikkeistöön, ja on siten ohjelmistoriippumaton järjestelmä. Ohjetta tullaan päivittämään tarpeen mukaan mahdollisten Infra 2006 rakennusosa- ja hankenimikkeistömuutosten ja käyttäjätarpeiden perusteella. Ohjeen tarkemmasta hankekohtaisesta käytöstä Tiehallinto ja Ratahallintokeskus tiedottavat erikseen. Ohjeen laatimisesta on vastannut työryhmä, johon ovat kuuluneet: Harri Yli-Villamo, Ratahallintokeskus Jussi Lindberg, Ratahallintokeskus Hannu Utti, Tiehallinto Matti Ryynänen, Tiehallinto Jyrki Paavilainen, WSP Finland Oy Helsingissä maaliskuussa 2008 Tiehallinto Ratahallintokeskus

8

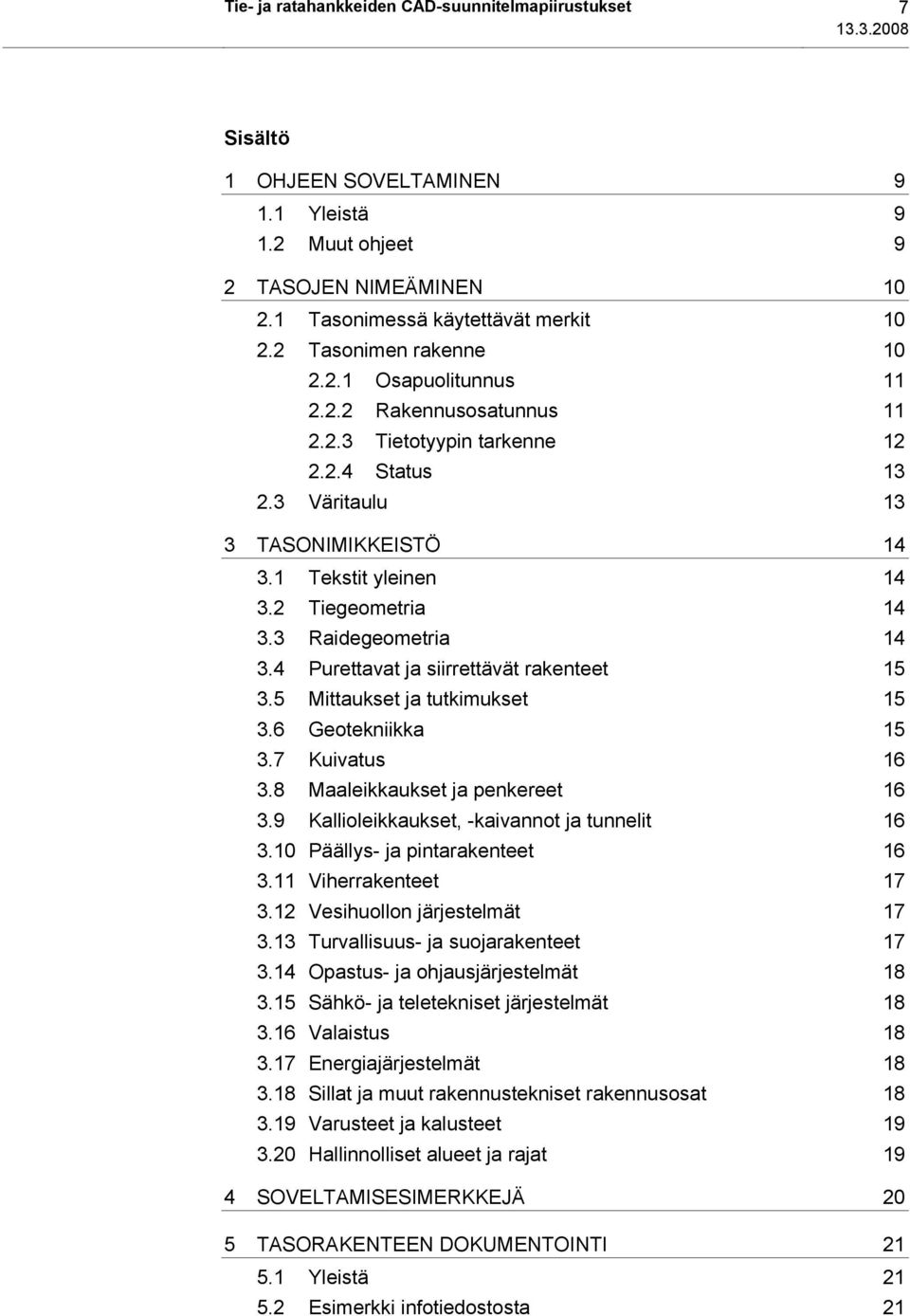

9 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset Sisältö 1 OHJEEN SOVELTAMINEN Yleistä Muut ohjeet 9 2 TASOJEN NIMEÄMINEN Tasonimessä käytettävät merkit Tasonimen rakenne Osapuolitunnus Rakennusosatunnus Tietotyypin tarkenne Status Väritaulu 13 3 TASONIMIKKEISTÖ Tekstit yleinen Tiegeometria Raidegeometria Purettavat ja siirrettävät rakenteet Mittaukset ja tutkimukset Geotekniikka Kuivatus Maaleikkaukset ja penkereet Kallioleikkaukset, -kaivannot ja tunnelit Päällys- ja pintarakenteet Viherrakenteet Vesihuollon järjestelmät Turvallisuus- ja suojarakenteet Opastus- ja ohjausjärjestelmät Sähkö- ja teletekniset järjestelmät Valaistus Energiajärjestelmät Sillat ja muut rakennustekniset rakennusosat Varusteet ja kalusteet Hallinnolliset alueet ja rajat 19 4 SOVELTAMISESIMERKKEJÄ 20 5 TASORAKENTEEN DOKUMENTOINTI Yleistä Esimerkki infotiedostosta 21

10 8 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset

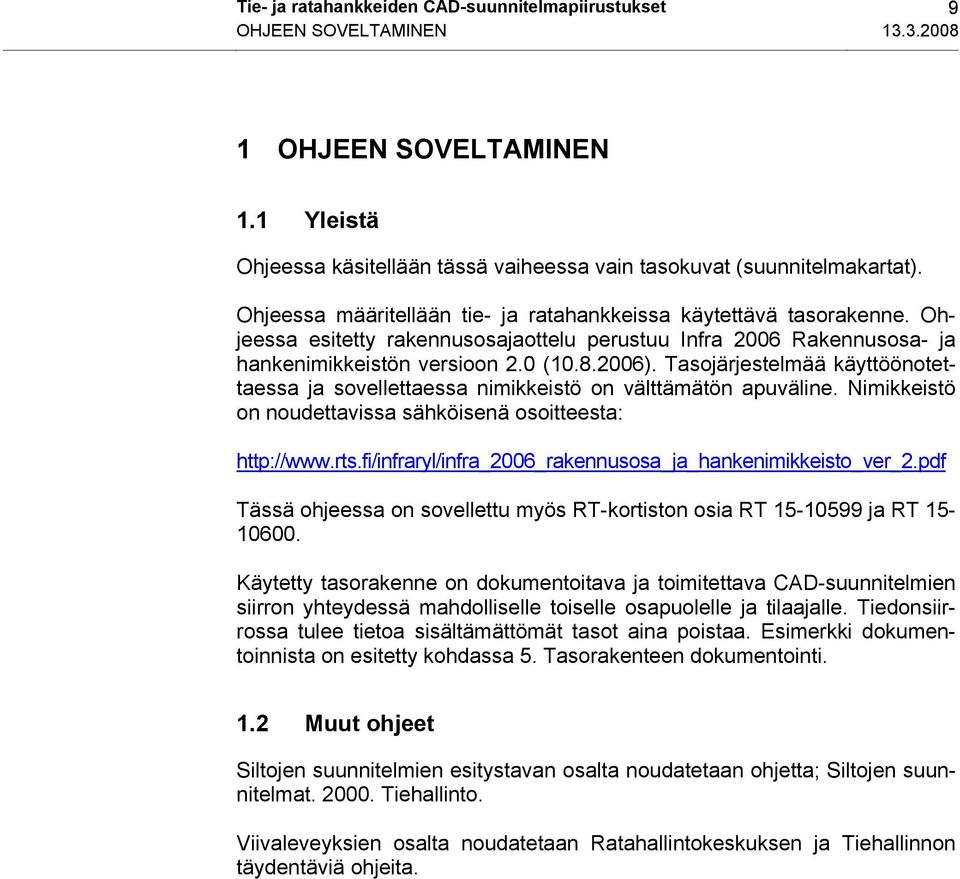

11 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 9 OHJEEN SOVELTAMINEN OHJEEN SOVELTAMINEN 1.1 Yleistä Ohjeessa käsitellään tässä vaiheessa vain tasokuvat (suunnitelmakartat). Ohjeessa määritellään tie- ja ratahankkeissa käytettävä tasorakenne. Ohjeessa esitetty rakennusosajaottelu perustuu Infra 2006 Rakennusosa- ja hankenimikkeistön versioon 2.0 ( ). Tasojärjestelmää käyttöönotettaessa ja sovellettaessa nimikkeistö on välttämätön apuväline. kkeistö on noudettavissa sähköisenä osoitteesta: Tässä ohjeessa on sovellettu myös RT-kortiston osia RT ja RT Käytetty tasorakenne on dokumentoitava ja toimitettava CAD-suunnitelmien siirron yhteydessä mahdolliselle toiselle osapuolelle ja tilaajalle. Tiedonsiirrossa tulee tietoa sisältämättömät tasot aina poistaa. Esimerkki dokumentoinnista on esitetty kohdassa 5. Tasorakenteen dokumentointi. 1.2 Muut ohjeet Siltojen suunnitelmien esitystavan osalta noudatetaan ohjetta; Siltojen suunnitelmat Tiehallinto. Viivaleveyksien osalta noudatetaan Ratahallintokeskuksen ja Tiehallinnon täydentäviä ohjeita.

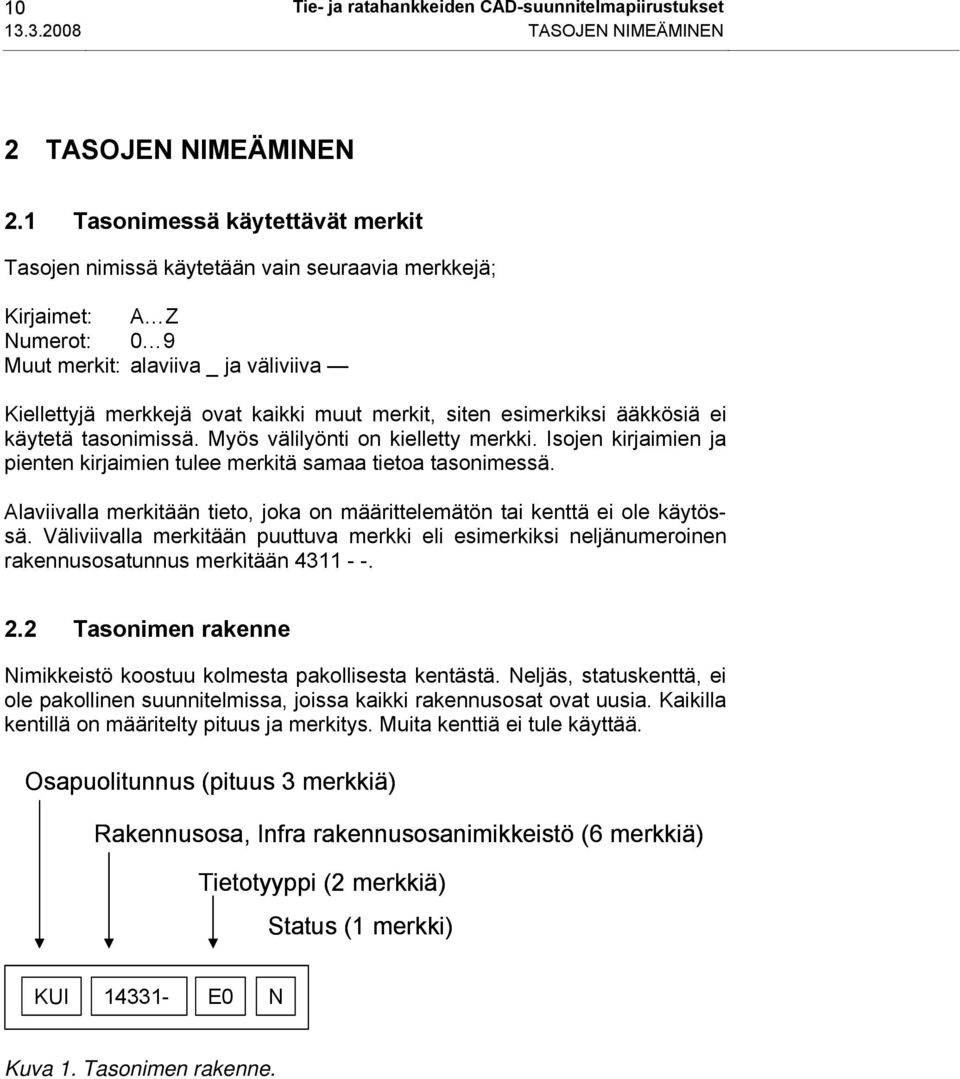

12 10 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset TASOJEN NIMEÄMINEN 2 TASOJEN NIMEÄMINEN 2.1 Tasonimessä käytettävät merkit Tasojen nimissä käytetään vain seuraavia merkkejä; Kirjaimet: A Z Numerot: 0 9 Muut merkit: alaviiva _ ja väliviiva Kiellettyjä merkkejä ovat kaikki muut merkit, siten esimerkiksi ääkkösiä ei käytetä tasonimissä. Myös välilyönti on kielletty merkki. Isojen kirjaimien ja pienten kirjaimien tulee merkitä samaa tietoa tasonimessä. Alaviivalla merkitään tieto, joka on määrittelemätön tai kenttä ei ole käytössä. Väliviivalla merkitään puuttuva merkki eli esimerkiksi neljänumeroinen rakennusosatunnus merkitään Tasonimen rakenne kkeistö koostuu kolmesta pakollisesta kentästä. Neljäs, statuskenttä, ei ole pakollinen suunnitelmissa, joissa kaikki rakennusosat ovat uusia. Kaikilla kentillä on määritelty pituus ja merkitys. Muita kenttiä ei tule käyttää. Osapuolitunnus (pituus 3 merkkiä) Rakennusosa, Infra rakennusosanimikkeistö (6 merkkiä) Tietotyyppi (2 merkkiä) Status (1 merkki) KUI E0 N Kuva 1. Tasonimen rakenne.

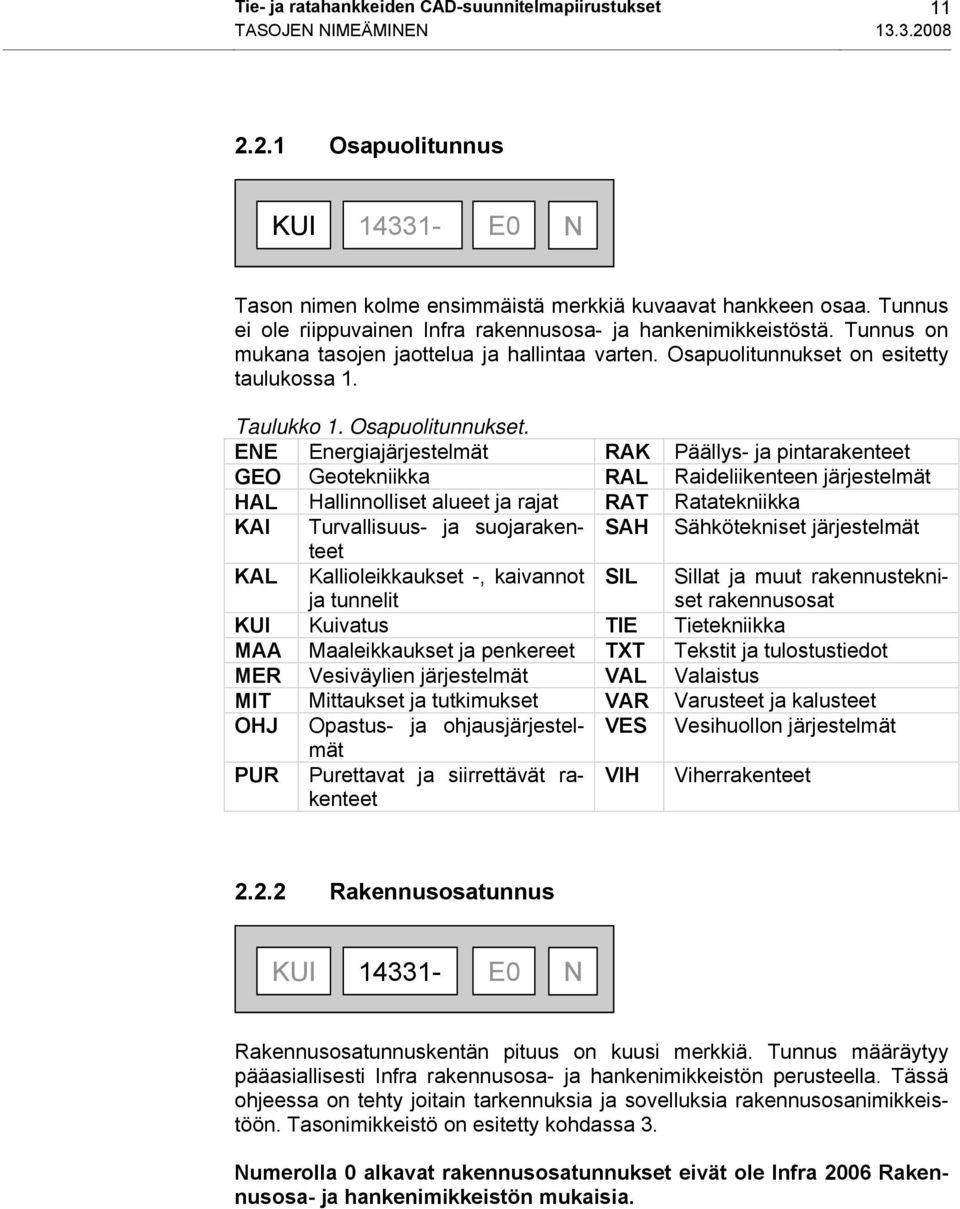

13 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 11 TASOJEN NIMEÄMINEN Osapuolitunnus KUI E0 N Tason nimen kolme ensimmäistä merkkiä kuvaavat hankkeen osaa. Tunnus ei ole riippuvainen Infra rakennusosa- ja hankenimikkeistöstä. Tunnus on mukana tasojen jaottelua ja hallintaa varten. Osapuolitunnukset on esitetty taulukossa 1. Taulukko 1. Osapuolitunnukset. ENE Energiajärjestelmät RAK Päällys- ja pintarakenteet GEO Geotekniikka RAL Raideliikenteen järjestelmät HAL Hallinnolliset alueet ja rajat RAT Ratatekniikka KAI Turvallisuus- ja suojarakenteet SAH Sähkötekniset järjestelmät KAL Kallioleikkaukset -, kaivannot ja tunnelit SIL Sillat ja muut rakennustekniset rakennusosat KUI Kuivatus TIE Tietekniikka MAA Maaleikkaukset ja penkereet TXT Tekstit ja tulostustiedot MER Vesiväylien järjestelmät VAL Valaistus MIT Mittaukset ja tutkimukset VAR Varusteet ja kalusteet OHJ Opastus- ja ohjausjärjestelmät VES Vesihuollon järjestelmät PUR Purettavat ja siirrettävät rakenteet VIH Viherrakenteet Rakennusosatunnus KUI E0 N Rakennusosatunnuskentän pituus on kuusi merkkiä. Tunnus määräytyy pääasiallisesti Infra rakennusosa- ja hankenimikkeistön perusteella. Tässä ohjeessa on tehty joitain tarkennuksia ja sovelluksia rakennusosanimikkeistöön. Tasonimikkeistö on esitetty kohdassa 3. Numerolla 0 alkavat rakennusosatunnukset eivät ole Infra 2006 Rakennusosa- ja hankenimikkeistön mukaisia.

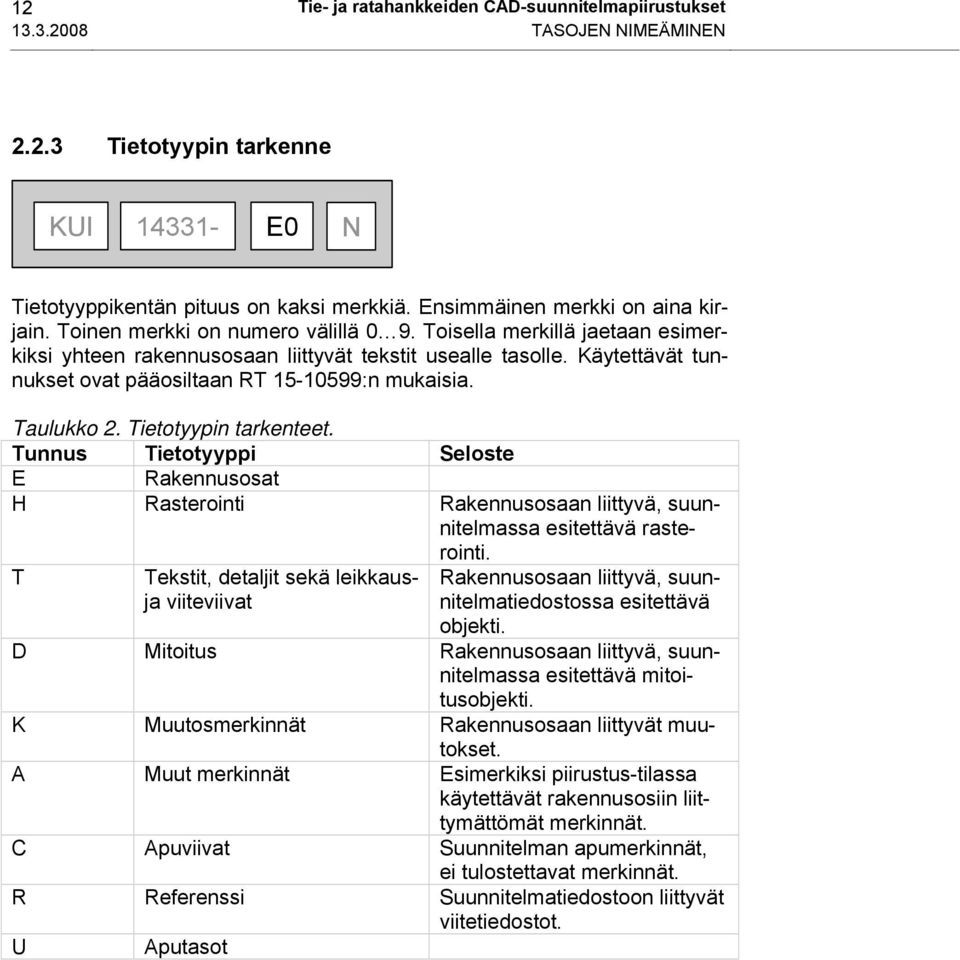

14 12 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset TASOJEN NIMEÄMINEN Tietotyypin tarkenne KUI E0 N Tietotyyppikentän pituus on kaksi merkkiä. Ensimmäinen merkki on aina kirjain. Toinen merkki on numero välillä 0 9. Toisella merkillä jaetaan esimerkiksi yhteen rakennusosaan liittyvät tekstit usealle tasolle. Käytettävät tunnukset ovat pääosiltaan RT :n mukaisia. Taulukko 2. Tietotyypin tarkenteet. Tunnus Tietotyyppi Seloste E Rakennusosat H Rasterointi Rakennusosaan liittyvä, suunnitelmassa esitettävä rasterointi. T Tekstit, detaljit sekä leikkausja viiteviivat Rakennusosaan liittyvä, suunnitelmatiedostossa esitettävä objekti. D Mitoitus Rakennusosaan liittyvä, suunnitelmassa esitettävä mitoitusobjekti. K Muutosmerkinnät Rakennusosaan liittyvät muutokset. A Muut merkinnät Esimerkiksi piirustus-tilassa käytettävät rakennusosiin liittymättömät merkinnät. C Apuviivat Suunnitelman apumerkinnät, ei tulostettavat merkinnät. R Referenssi Suunnitelmatiedostoon liittyvät viitetiedostot. U Aputasot

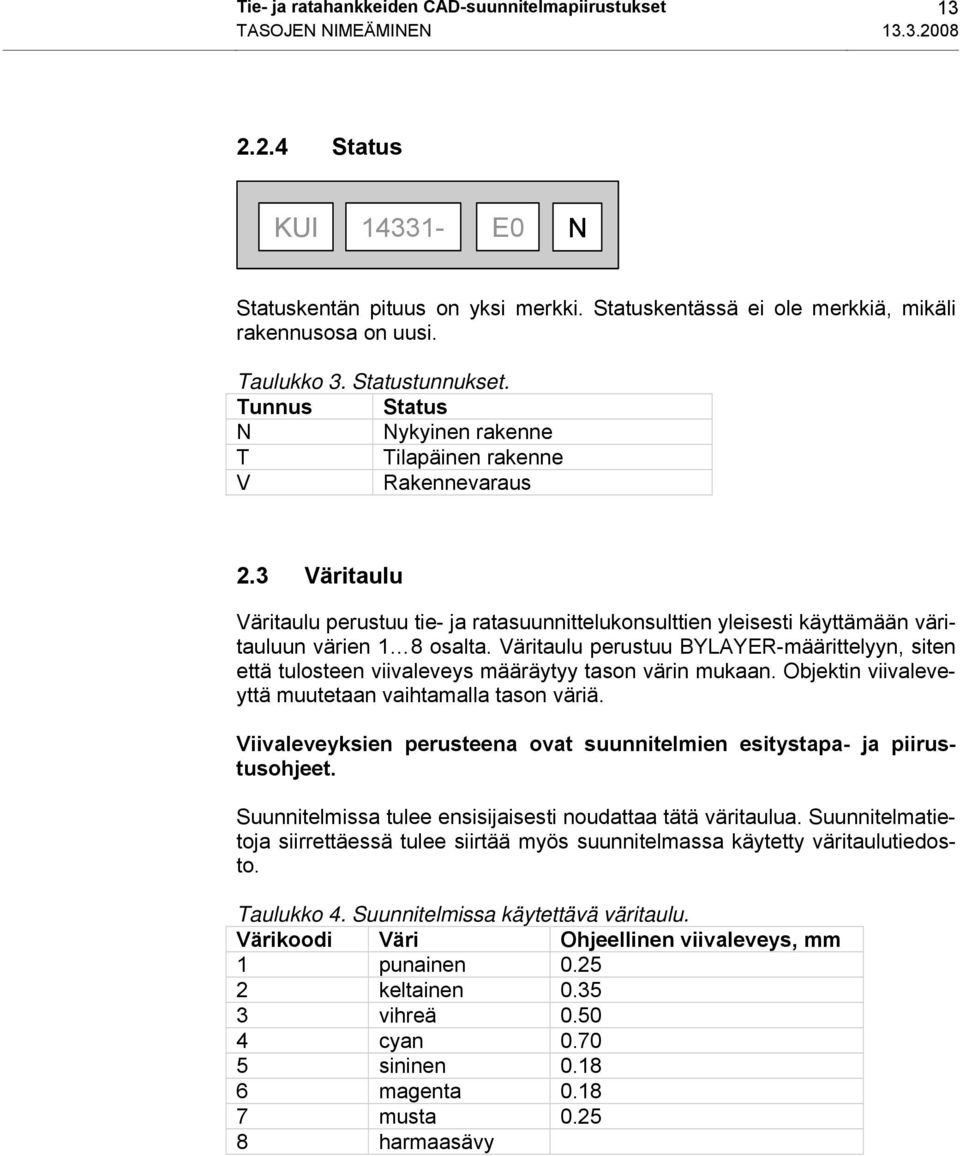

15 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 13 TASOJEN NIMEÄMINEN Status KUI E0 N Statuskentän pituus on yksi merkki. Statuskentässä ei ole merkkiä, mikäli rakennusosa on uusi. Taulukko 3. Statustunnukset. Tunnus Status N Nykyinen rakenne T Tilapäinen rakenne V Rakennevaraus 2.3 Väritaulu Väritaulu perustuu tie- ja ratasuunnittelukonsulttien yleisesti käyttämään väritauluun värien 1 8 osalta. Väritaulu perustuu BYLAYER-määrittelyyn, siten että tulosteen viivaleveys määräytyy tason värin mukaan. Objektin viivaleveyttä muutetaan vaihtamalla tason väriä. Viivaleveyksien perusteena ovat suunnitelmien esitystapa- ja piirustusohjeet. Suunnitelmissa tulee ensisijaisesti noudattaa tätä väritaulua. Suunnitelmatietoja siirrettäessä tulee siirtää myös suunnitelmassa käytetty väritaulutiedosto. Taulukko 4. Suunnitelmissa käytettävä väritaulu. Värikoodi Väri Ohjeellinen viivaleveys, mm 1 punainen keltainen vihreä cyan sininen magenta musta harmaasävy

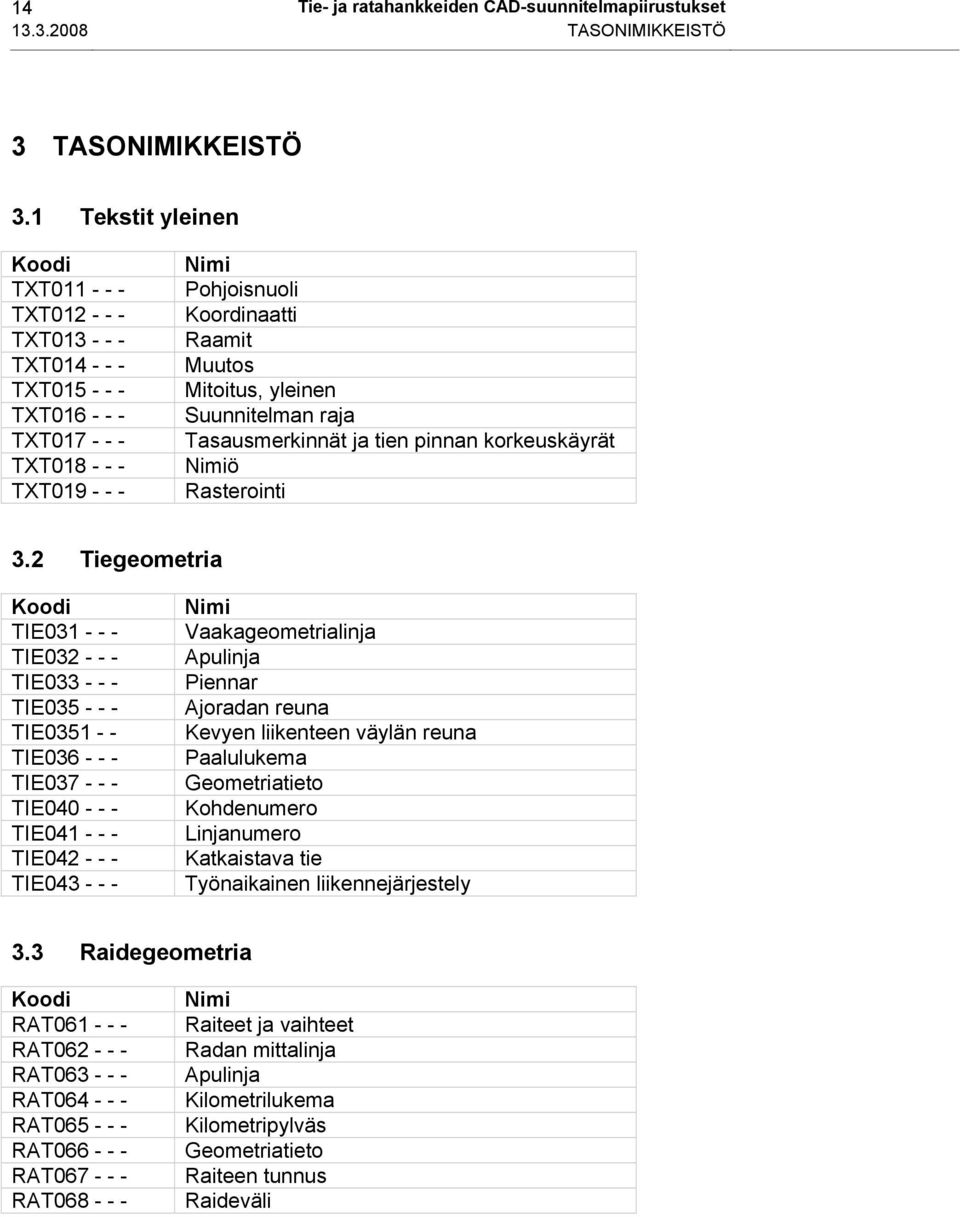

16 14 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset TASONIMIKKEISTÖ 3 TASONIMIKKEISTÖ 3.1 Tekstit yleinen TXT TXT TXT TXT TXT TXT TXT TXT TXT Pohjoisnuoli Koordinaatti Raamit Muutos Mitoitus, yleinen Suunnitelman raja Tasausmerkinnät ja tien pinnan korkeuskäyrät ö Rasterointi 3.2 Tiegeometria TIE TIE TIE TIE TIE TIE TIE TIE TIE TIE TIE Vaakageometrialinja Apulinja Piennar Ajoradan reuna Kevyen liikenteen väylän reuna Paalulukema Geometriatieto Kohdenumero Linjanumero Katkaistava tie Työnaikainen liikennejärjestely 3.3 Raidegeometria RAT RAT RAT RAT RAT RAT RAT RAT Raiteet ja vaihteet Radan mittalinja Apulinja Kilometrilukema Kilometripylväs Geometriatieto Raiteen tunnus Raideväli

17 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 15 TASONIMIKKEISTÖ Purettavat ja siirrettävät rakenteet PUR PUR PUR PUR PUR PUR Raivattava puusto ja kasvillisuus Purettavat rakennukset Purettavat järjestelmät Putkirakenteiden purku Kaapeleiden purku tai siirto Sähkörakenteiden purku tai siirto 3.5 Mittaukset ja tutkimukset MIT MIT MIT MIT MIT MIT MIT Mittaukset Maaperätutkimukset Pohjatutkimuspiste Kallion pinta Valvontamittaukset ja kokeet Painumamittari Inklinometri 3.6 Geotekniikka GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO GEO Anturaperustukset Laattaperustukset Paaluperustukset Paalulaattarakenteet Arinarakenteet Vahvistetut maarakenteet Pystyojitukset Pilaristabiloinnit Massastabilointi Lujitetut maarakenteet Imeytysrakenteet Injektoinnit Pultitukset Ruiskubetonointirakenteet Kevennys Esikuormitusrakenteet (ylipenkereet)

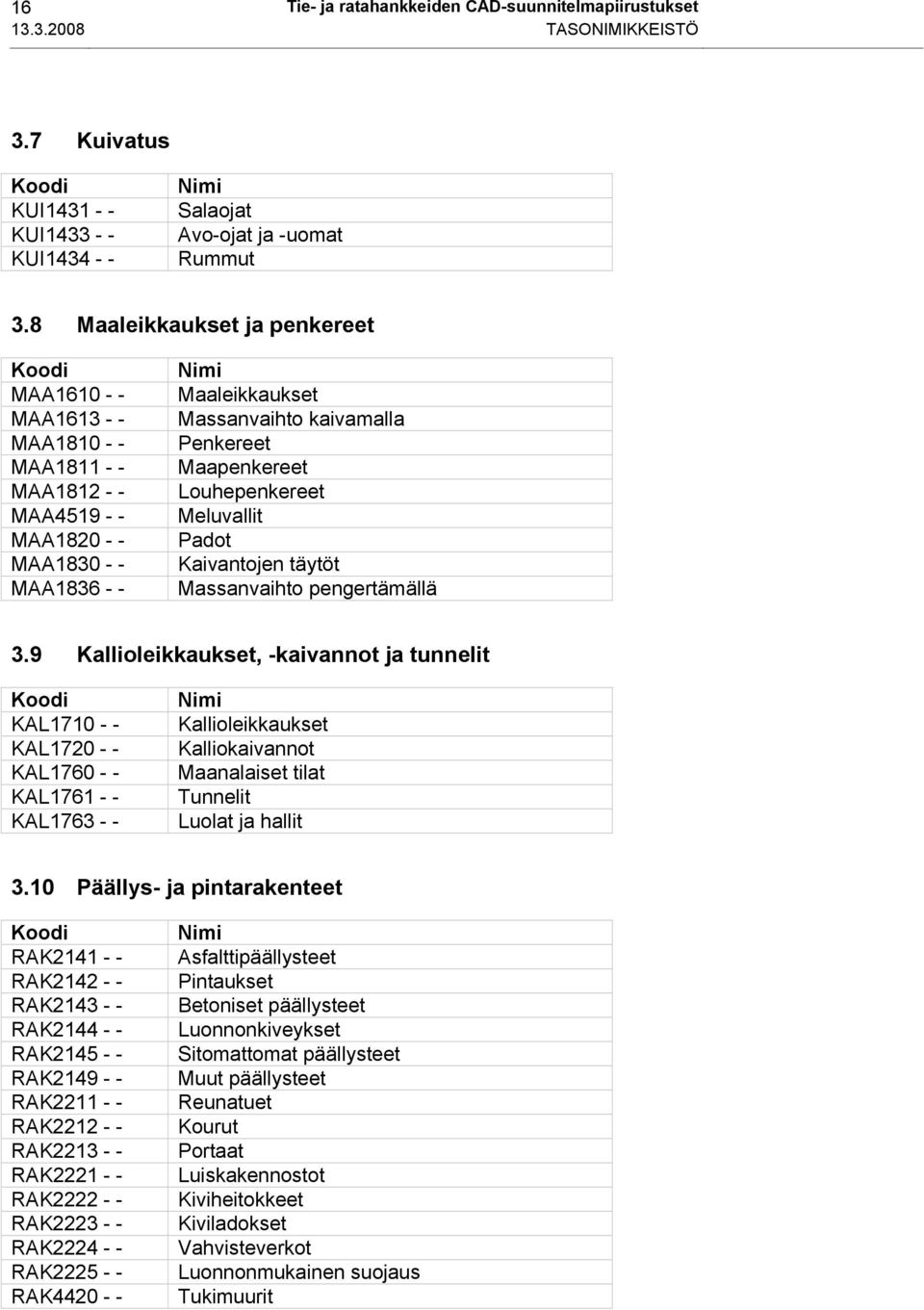

18 16 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset TASONIMIKKEISTÖ 3.7 Kuivatus KUI KUI KUI Salaojat Avo-ojat ja -uomat Rummut 3.8 Maaleikkaukset ja penkereet MAA MAA MAA MAA MAA MAA MAA MAA MAA Maaleikkaukset Massanvaihto kaivamalla Penkereet Maapenkereet Louhepenkereet Meluvallit Padot Kaivantojen täytöt Massanvaihto pengertämällä 3.9 Kallioleikkaukset, -kaivannot ja tunnelit KAL KAL KAL KAL KAL Kallioleikkaukset Kalliokaivannot Maanalaiset tilat Tunnelit Luolat ja hallit 3.10 Päällys- ja pintarakenteet RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK RAK Asfalttipäällysteet Pintaukset Betoniset päällysteet Luonnonkiveykset Sitomattomat päällysteet Muut päällysteet Reunatuet Kourut Portaat Luiskakennostot Kiviheitokkeet Kiviladokset Vahvisteverkot Luonnonmukainen suojaus Tukimuurit

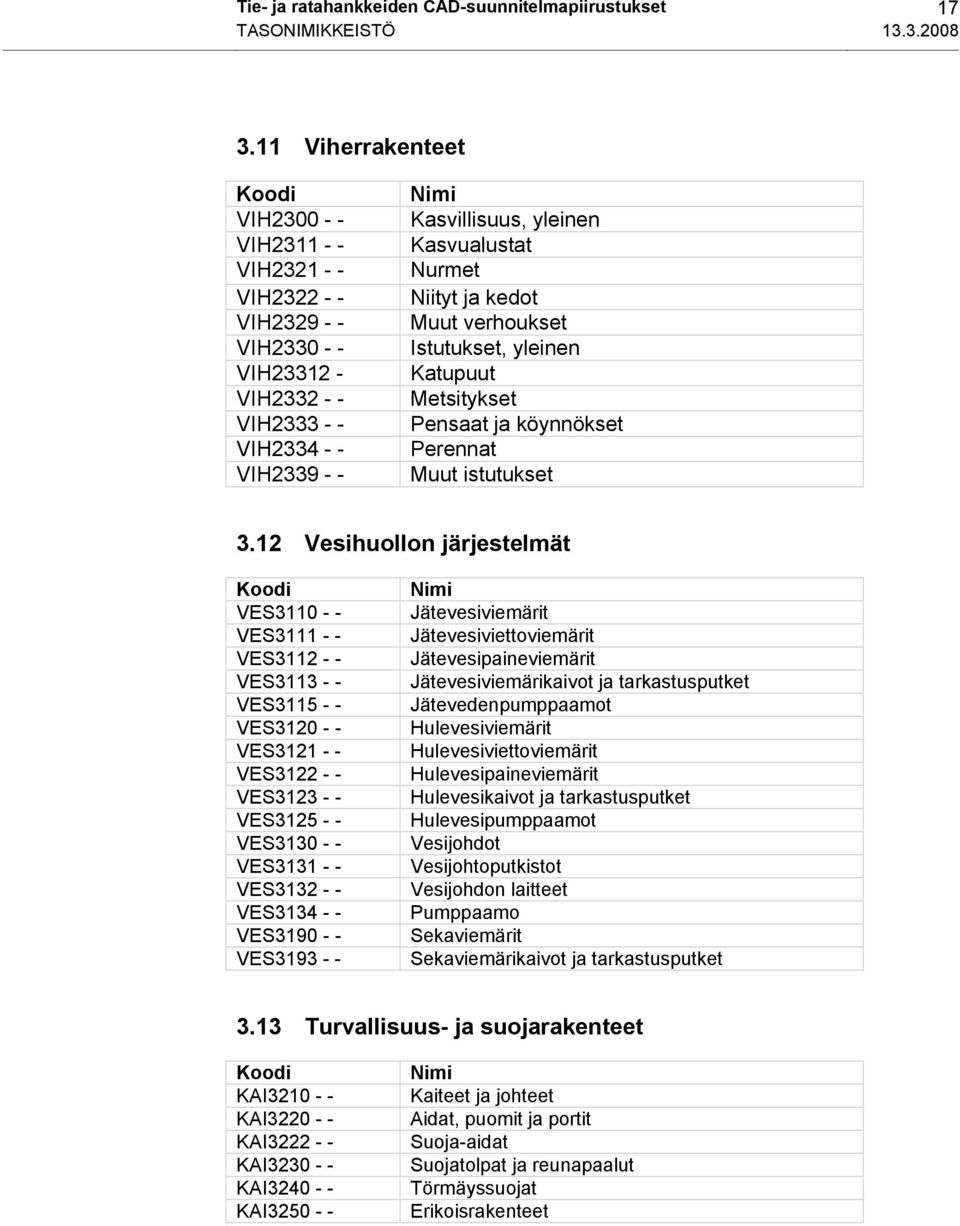

19 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 17 TASONIMIKKEISTÖ Viherrakenteet VIH VIH VIH VIH VIH VIH VIH VIH VIH VIH VIH Kasvillisuus, yleinen Kasvualustat Nurmet Niityt ja kedot Muut verhoukset Istutukset, yleinen Katupuut Metsitykset Pensaat ja köynnökset Perennat Muut istutukset 3.12 Vesihuollon järjestelmät VES VES VES VES VES VES VES VES VES VES VES VES VES VES VES VES Jätevesiviemärit Jätevesiviettoviemärit Jätevesipaineviemärit Jätevesiviemärikaivot ja tarkastusputket Jätevedenpumppaamot Hulevesiviemärit Hulevesiviettoviemärit Hulevesipaineviemärit Hulevesikaivot ja tarkastusputket Hulevesipumppaamot Vesijohdot Vesijohtoputkistot Vesijohdon laitteet Pumppaamo Sekaviemärit Sekaviemärikaivot ja tarkastusputket 3.13 Turvallisuus- ja suojarakenteet KAI KAI KAI KAI KAI KAI Kaiteet ja johteet Aidat, puomit ja portit Suoja-aidat Suojatolpat ja reunapaalut Törmäyssuojat Erikoisrakenteet

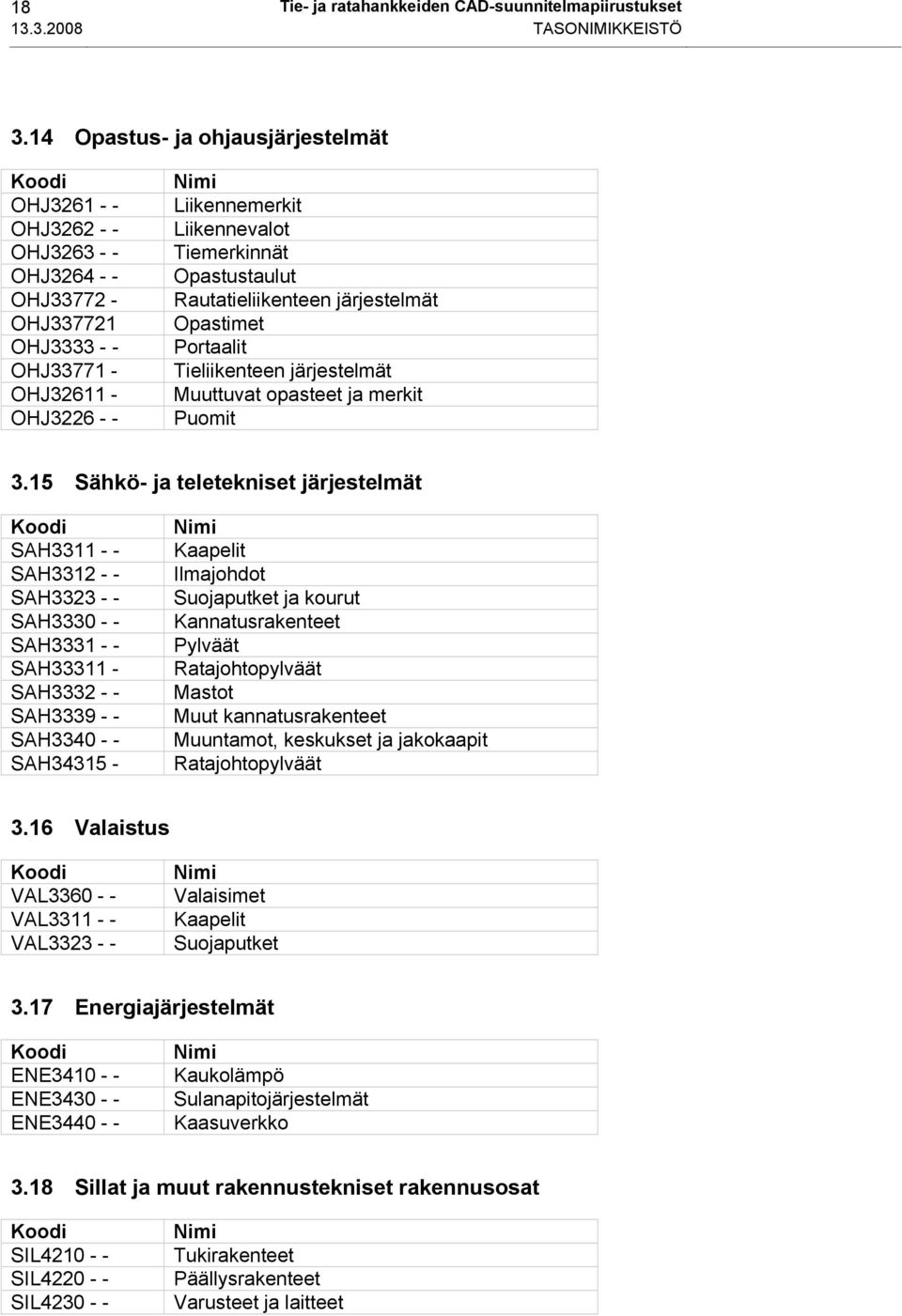

20 18 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset TASONIMIKKEISTÖ 3.14 Opastus- ja ohjausjärjestelmät OHJ OHJ OHJ OHJ OHJ OHJ OHJ OHJ OHJ OHJ Liikennemerkit Liikennevalot Tiemerkinnät Opastustaulut Rautatieliikenteen järjestelmät Opastimet Portaalit Tieliikenteen järjestelmät Muuttuvat opasteet ja merkit Puomit 3.15 Sähkö- ja teletekniset järjestelmät SAH SAH SAH SAH SAH SAH SAH SAH SAH SAH Kaapelit Ilmajohdot Suojaputket ja kourut Kannatusrakenteet Pylväät Ratajohtopylväät Mastot Muut kannatusrakenteet Muuntamot, keskukset ja jakokaapit Ratajohtopylväät 3.16 Valaistus VAL VAL VAL Valaisimet Kaapelit Suojaputket 3.17 Energiajärjestelmät ENE ENE ENE Kaukolämpö Sulanapitojärjestelmät Kaasuverkko 3.18 Sillat ja muut rakennustekniset rakennusosat SIL SIL SIL Tukirakenteet Päällysrakenteet Varusteet ja laitteet

21 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 19 TASONIMIKKEISTÖ Varusteet ja kalusteet VAR VAR VAR VAR VAR VAR Suoja tai katos Meluntorjuntarakenne Meluseinä Melukaide Laiturit Kalusteet ja varusteet 3.20 Hallinnolliset alueet ja rajat HAL HAL HAL HAL HAL HAL HAL HAL Tiealueen raja Liikennealueen raja Suoja-alueen raja Näkemäalueen raja Rautatiealueen raja Urakkaraja Työmaa-alue Läjitysalue

22 20 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset SOVELTAMISESIMERKKEJÄ 4 SOVELTAMISESIMERKKEJÄ Seuraavassa on esimerkkejä tasojärjestelmän käytöstä suunnitelmakarttojen tasoissa. Raamit, kuva-alue 1 Raamit, detaljit Suoja-alueen raja Suoja-alueen teksti viiteviivoineen Kallioleikkausmerkintä Kallioleikkausmerkinnän teksti viiteviivoineen Maaperätutkimus, tyyppi 1 Maaperätutkimus, tyyppi 2 Maaperätutkimus, pisteen numero Maaperätutkimus, pisteen korkeus Maaperätutkimus, referenssitiedosto Rumpu, betoni Rumpu, muovi Rumpu, nykyinen Rumpu, purettava, nykyinen Luonnonkiveys, alueraja Luonnonkiveys, rasterointi, 1:2000 Luonnonkiveys, rasterointi, 1:200 Luonnonkiveys, teksti viiteviivoineen Hulevesiviemäri, vietto, muovi, ø 250 Hulevesiviemäri, vietto, muovi, ø 400 Hulevesiviemäri, vietto, betoni Hulevesiviemäri, vietto, tekstit Hulevesikaivo, muovi Hulevesikaivo, nykyinen Hulevesikaivo, kaivonumero Hulevesikaivo, kannen korkeus Hulevesikaivo, viemärien korkeudet Keskikaistan sulkupuomi TXT A0 TXT A1 TIE E0 TIE T0 KAL E0 KAL T0 MIT E0 MIT E1 MIT T0 MIT T1 MIT R0 KUI E0 KUI E0 KUI E0N PUR E0N RAK E0 RAK H0 RAK H1 RAK T0 VES E0 VES E1 VES E0 VES T0 VES E0 VES E0N VES T0 VES D1 VES D2 OHJ E0

23 Tie- ja ratahankkeiden CAD-suunnitelmapiirustukset 21 TASORAKENTEEN DOKUMENTOINTI TASORAKENTEEN DOKUMENTOINTI 5.1 Yleistä Suunnitelman tasonimikkeistöstä ja muusta metatiedosta laaditaan erillinen infotiedosto, joka siirtyy aina suunnitelman mukana. Tavoitetilanteessa tasonimikkeistö ja sitä koskeva dokumentaatio tulee suoraan CAD-ohjemasta. Infotiedosto tallennetaan ja siirretään txt-formaatissa. Nimenä käytetään suunnitelman numeroa. 5.2 Esimerkki infotiedostosta Seuraavassa on esitetty esimerkki infotiedoston sisällöstä. Infotiedosto: T3LO2.txt Pvm: Tilaaja(t): Tiehallinto, Uudenmaan tiepiiri Suunnitteluhanke: Suunnitelman osa: Suunnittelija: Osapuolitunnus: Koordinaattijärjestelmä: Korkeusjärjestelmä: Päämittakaava: kkeistö: TXT A0;pohjoisnuoli TXT A0;koordinaatti TXT A0;raamit TXT A1; raamit TIE E0;keskilinja TIE C0;apulinja TIE E0;piennar TIE E0;paalulukema VIH E0N;nykyinen kasvillisuus;värikoodi74 Väritaulu: TIEH/RHK ohjeen mukainen.
