1 1 31 Kivipäällystäminen 315 Kantava kerros 31, 33 Päällyste 315 Kantava kerros Jakava kerros Suodatinkerros Pohjamaa Kuva 315:K1 Kantavan kerroksen sijainti rakenteessa Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen materiaalit Sitomaton kantava kerros rakennetaan kalliomurskeesta tai soramurskeesta. Kiviaines ei sisällä epäpuhtauksia tai ympäristölle haitallisia aineita eikä ole rapautunutta tai rapautumisherkkää. Materiaalit soveltuvat teknisiltä ominaisuuksiltaan käyttökohteeseen ja ovat riittävän tasalaatuisia. Iskunkestävyyttä kuvaava Los Angeles luku on enintään 30 (luokka LA 30 ). Hankekohtaisesti tilaaja voi hyväksyä myös muita iskunkestävyydeltään heikompia LA-luokkia, esimerkiksi LA40. Kiviaineksen rapautuneisuutta ja rapautumisherkkyyttä voidaan tarvittaessa arvioida kiviaineksen vedenimukyvyn ja kokonaisrikkipitoisuuden avulla. Mikäli kiviaines on kovin ruosteista tai siinä on silmämääräisesti havaittavissa heikentynyttä tai rapautunutta kiviainesta, kyseisten testien avulla voidaan arvioida kiviaineksen vaatimuksenmukaisuus standardin SFS 7006 mukaisesti Standardin SFS 7006 vaatimuksena kantavalle kerrokselle on, että kiviaineksen vedenimeytyminen saa olla korkeintaan 1 massaprosenttia (WA 24 1) ja kokonaisrikin määrä saa olla korkeintaan 1% (luokka S 1,0 ) Jos kuitenkin kiviaineksessa tiedetään olevan magneettikiisua, suurin sallittu kokonaisrikin määrä on 0,4% (luokka S 0,4 ) Kiviaineksen iskunkestävyys määritetään standardin SFS-EN mukaan. Viitteet SFS 7006 Sitomattomiin ja hydraulisesti sidottuihin materiaaleihin käytettäviltä kiviaineksilta talonrakentamisessa vaadittavat ominaisuudet ja vaatimustasot SFS-EN Kiviainesten mekaanisten ja fysikaalisten ominaisuuksien testaus. Osa 2: iskunkestävyyden määrittämismenetelmät

2 Kantavassa kerroksessa käytetään rakeisuuksia 0/32..63. Kuvassa 3151:K1 on esitetty 0/45 rakeisuuden ohjealue. Muiden lajikkeiden ohjealueet on esitetty InfraRYLissä.

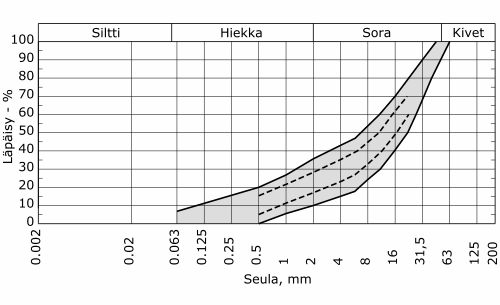

2 2 Kantavassa kerroksessa käytetään rakeisuuksia 0/ Kuvassa 3151:K1 on esitetty 0/45 rakeisuuden ohjealue. Muiden lajikkeiden ohjealueet on esitetty InfraRYLissä. Kantavan kerroksen murskeen on täytettävä InfraRYL:n mukainen vaatimus ohjealueiden Go tai GA yksittäisten rakeisuustulosten sallitusta vaihteluvälistä (InfraRYL, Taulukko 21310, T2), enimmäisraekokoa vastaavan seulakoon D ja 1,4D läpäisyprosentista sekä hienoainespitoisuudesta (f 7 tai f 9 ). Kuva 3151:K1 Kantavaan kerrokseen käytettävän murskeen 0/45 ohjealue (KATKOVIIVAT POIS) Taulukko 3151:T1 Kantavan kerroksen murskeen 0/45 yksittäisten rakeisuustulosten sallittu vaihteluväli Yksittäisten rakeisuustulosten sallittu vaihteluväli, %-yksikköä Seula 0, , , ,4 31,5 Vähintään...enintään Tavanomaista kiviainesta korvaavina materiaaleina voidaan käyttää uusiomateriaaleja. Uusiomateriaalien käyttö edellyttää yleensä materiaalikohtaisia ennakkokokeita. Uusiomateriaalien laatuvaatimuksina käytetään soveltuvin osin vastaavia luonnonkiviaineksille annettuja laatuvaatimuksia ja ympäristölupien ehtoja. Uusiomateriaalien käyttö edellyttää ympäristölupaa. Valtioneuvoston asetuksessa eräiden jätteiden hyödyntämisestä maarakentamisessa esitetään jätteille määräykset, joiden mukaiselle käytölle ei tarvita ympäristölupaa. Käytöstä on kuitenkin tehtävä ilmoitus ympäristönsuojelun tietojärjestelmään. Jotkin terästeollisuuden kuonista on määritetty tuotteiksi, joiden käyttöön ei tarvitse hakea ympäristölupaa. Teräs- ja masuunikuonien on täytettävä standardin SFS-EN kansallisessa soveltamisasiakirjassa esitetyt vaatimukset. Katso myös luku 223.

3 3 SFS-EN Kiviainekset sitomattomiin ja hydraulisesti sidottuihin materiaaleihin maa- ja vesirakentamisessa sekä tierakenteissa Valtioneuvoston asetus eräiden jätteiden hyödyntämisestä maarakentamisessa 591/2006 Valtioneuvoston asetus eräiden jätteiden hyödyntämisestä maarakentamisessa annetun valtioneuvoston asetuksen liitteiden muuttamisesta 403/ Täyttötyö, MaaRYL Lisätarvikkeet (ei käytössä) Sitomattoman kantavan kerroksen alusta Sitomattoman kerroksen alusta täyttää luvun vaatimukset. Ennen sitomattoman kantavan kerroksen rakentamista varmistetaan sen alustan taso, leveys ja pintojen muoto. Ennen materiaalin levittämistä mahdollinen lumi, jää ja jäätynyt maa poistetaan huolellisesti rakenteen alle jäävältä pinnalta Jakava kerros, MaaRYL Sitomattoman kantavan kerroksen tekeminen Sitomaton kantava kerros tehdään yhtenä kerroksena. Kantavan kerroksen ajo ja levittäminen järjestetään siten, että kiviaines ei lajitu. Kerros tiivistetään käyttäen tarkoitukseen soveltuvaa tiivistyskalustoa. Liikaa jyräystä vältetään, koska se voi löyhdyttää kerroksia tai lisätä hienoainespitoisuutta Valmis sitomaton kantava kerros Kantavan kerroksen tiiviys tai kantavuus on taulukon 3151:T2 mukainen. Taulukko 3151:T2 Kantavan kerroksen tiiviys- ja kantavuusvaatimukset Laatuluokka 1* 2 Pienin sallittu yksittäinen tiiviysaste % (parannettu Proctor-koe) Pienin sallittu yksittäinen kantavuusarvo MN/m 2 E E Tiiviyssuhde (levykuormituskoe) E 2 /E 1 2,0 2,0 Tiiviyssuhde (pudotuspainolaite 300 mm) E max /E 1 1,7 1,7 *normaaliluokka Kantavalle kerrokselle sallitut enimmäismittapoikkeamat ovat taulukon 3151:T3 mukaiset.

4 4 Taulukko 3151:T3 Kantavan kerroksen sallitut mittapoikkeamat Laatuluokka 1* 2 Yläpinnan leveys mm Yläpinnan taso mm ± 15 ± 30 Pinnan tasaisuus mm/3 m *normaaliluokka Parannetun Proctor-kokeen ja kevyen pudotuspainolaitteen kokeen ohjeellinen vastaavuus esitetään taulukossa 22311:T Penkereet, MaaRYL. SFS-EN Sitomattomat ja hydraulisesti sidotut seokset. Osa 2: Vertailutiiviyden ja vesipitoisuuden määritysmenetelmä. Proctor- tiivistys Sitomattoman kantavan kerroksen kelpoisuuden osoittaminen Valmiin kerroksen taso, tasaisuus ja leveys tarkistetaan 10 m:n välein. Kantavuusmittaukset tehdään levykuormitus- tai pudotuspainolaitteella. Kantavuus- ja tiiviysmittausten määrä osoitetaan suunnitelma-asiakirjoissa. Suunnitelma-asiakirjoissa voidaan osoittaa kantavuus mitattavaksi kevyellä pudotuspainolaitteella. Kevyellä pudotuspainolaitteella mittausmäärä on vähintään 2-kertainen levykuormituskokeeseen verrattuna. Jos mitattavalla alueella on johtokaivantoja, on vähintään yksi mittaus tehtävä johtokaivannon päältä. Työmaalla aina ajan tasalla pidettävään kelpoisuusasiakirjaan kootaan vähintään tiedot käytettyjen materiaalien rakeisuuksista, iskunkestävyyksistä, tarkemittaukset sekä kantavuus- tai tiiviyskokeiden tulokset. Jos työsuorituksesta ei vaadita suorituspöytäkirjoja, työn hyväksyminen on joka tapauksessa kirjattava tarkastusasiakirjaan Sitomattoman kantavan kerroksen korjaustyöt (ei käytössä) Sitomattoman kantavan kerroksen tekemisen ympäristövaikutukset Täryjyrien tai muiden maan värähtelyjä aiheuttavien koneiden vaikutus otetaan huomioon työ- ja laaduntarkkailusuunnitelmissa.

5 Sidotut kantavat kerrokset Kantavan kerroksen asfalttibetoni esitetään luvussa 331. Muut sidotut kantavat kerroksen kuten bitumistabilointi (BST), sementtistabilointi (SST), komposiittistabilointi (KOST) ja masuunihiekkastabilointi (MHST) tehdään suunnitelmaasiakirjojen mukaan. 331 Asfalttipäällysteet, MaaRYL Bitumiistabilointi, InfraRYL osa Sementtistabilointi, InfraRYL osa Komposittistabilointi, InfraRYL osa Masuunihiekkastabilointi, InfraRYL osa 1.
