1 Vastaanottaja Nurmijärven kunta Asiakirjatyyppi Rakennussuunnitelma, MRU1 Päivämäärä Viite NURMIJÄRVEN KUNTA KIRKONKYLÄN LIIKUNTA- PUISTON RAKENNUSSUUNNITELMA

2 NURMIJÄRVEN KUNTA KIRKONKYLÄN LIIKUNTAPUISTON RAKENNUSSUUNNITELMA TEKNISET ASIAKIRJAT Rakennustapaselostus Liitteet 2. Kentän koordinaatit Pohjatutkimus ja perustamistapalausunto Liitteet 1. Maanäytteiden tutkimustulokset 2. Häiriintymättömien maanäytteiden tutkimusraportti 3. Laskentaliite PIIRUSTUSLUETTELO Piir.nro Piirustuksen sisältö Mittakaava Päiväys Muutos Asemapiirustukset Yleiskartta Asemapiirustukset Asemapiirustus 1: Kuivatussuunnitelma 1: Tutkimuskartta 1: Pituusleikkaukset ja tyyppipoikkileikkaukset Sisääntulotie, Pituus- ja 1:1000/ 1: tyyppipoikkileikkaukset Huoltotie, Pituus- ja tyyppipoikkileikkaukset 1:1000/ 1: Huoltotie, Pituus- ja tyyppipoikkileikkaus 1:1000/1: Pysäköintialue, Tyyppipoikkileikkaus 1: Pesäpallokenttä, Pituusleikkaus, vaahtolasikevennys Pesäpallokenttä, Pituusleikkaus, kevytsorakevennys 1: : Pesäpallokenttä, Tyyppipoikkileikkaus A-A 1: Pesäpallokenttä, Tyyppipoikkileikkaus B-B 1: Pesäpallokenttä, Rakennekerrokset 1: Hulevesiaihe, Pituusleikkaus 1:1000/1: Poikkileikkaukset Pesäpallokenttä, Leikkaus pl 40 ja pl 60, vaahtolasikevennys Pesäpallokenttä, Leikkaus pl 80 ja pl 100, vaahtolasikevennys Pesäpallokenttä, Leikkaus pl 120 ja pl 140, vaahtolasikevennys Pesäpallokenttä, Leikkaus pl 40 ja pl 60, kevytsorakevennys Pesäpallokenttä, Leikkaus pl 80 ja pl 100, kevytsorakevennys Pesäpallokenttä, Leikkaus pl 120 ja pl 140, kevytsorakevennys 1: : : : : :

3 NURMIJÄRVEN KUNTA KIRKONKYLÄN LIIKUNTAPUISTON RAKENNUSSUUNNITELMA Piir.nro Piirustuksen sisältö Mittakaava Päiväys Muutos Hulevesiaihe, Poikkileikkaus pl 80 1: Hulevesiaihe, Poikkileikkaus pl 110 1: Hulevesiaihe, Poikkileikkaus pl 180 1:

4 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _Liite2.dwg Liite 2.1 / (2) Vaahtolasikevennys Mk 1:500 Pvm Ramboll Terveystie Hollola puh fax

5 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _Liite2.dwg Liite 2.2 / (2) Kevytsorakevennys Mk 1:500 Pvm Ramboll Terveystie Hollola puh fax

6 Vastaanottaja Nurmijärven kunta Asiakirjatyyppi Rakennustapaselostus Päivämäärä Viite NURMIJÄRVEN KUNTA KIRKONKYLÄN LIIKUNTAPUISTO MAARAKENNUSURAKKA 1

7 Päivämäärä Laatija Tarkastaja Minna Koistinen, Reetta Martikainen, Jane Maunu, Tiia Valtonen Kari Mönkäre, Jukka Kotakorpi Viite Ramboll Terveystie HOLLOLA P F

8 SISÄLLYS YLEISTÄ 1 Rakennuttaja 1 Suunnittelija 1 Rakennuskohde 1 Rakennustyö käsittää 1 Rakennuskohteen mittaukset ja maaperätutkimukset 1 Rakennuskohteen pohjasuhteet 2 Rakennustyössä noudatetaan seuraavia työselityksiä ja ohjeita: 2 Rakennustyön yleinen laatutaso 2 Rakennuskohteen selvitykset OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Suojattava kasvillisuus ja luontoalueet Kasvillisuuden ja luontoalueiden suojaaminen Poistettavat, siirrettävät ja suojattavat rakenteet Suojattavat rakenteet Rakenteiden suojaaminen, tukeminen ja vahvistaminen Poistettavat, siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Pintamaiden poistaminen PERUSTUSRAKENTEET Arinarakenteet Kiviainesarinat Kiviainesarinan materiaalit Kiviainesarinan alusta Kiviainesarinan tekeminen Kiviainesarinan tekeminen katurakenteissa Pohjarakenteet Suojaukset ja eristykset Roudaneristykset Kuivatusrakenteet Salaojat Salaojien asentaminen Salaojan kaivot ja tarkastusputket Avo-ojat ja uomat Avo-ojien ja-uomien tekeminen Rummut MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maaleikkaukset, erittelemätön Maaleikkauksen tekeminen Maakaivannot Putki- ja johtokaivannot Putki- ja johtokaivantojen tekeminen Kaapelikaivannot Kaapelikaivantojen tekeminen Kaivannon tukirakenteet PENKEREET JA TÄYTTÖTYÖT Penkereet Kevennetyt penkereet Kevytsorapenkereet ja rakenteet 7

9 18300 Kaivantojen täytöt Asennusalustat Asennusalustojen materiaalit Asennusalustojen alusta Asennusalustojen tekeminen Valmis asennusalusta Alkutäytöt Alkutäyttöjen materiaalit Alkutäyttöjen tekeminen Valmis alkutäyttö Kaapeleiden alkutäytöt Lopputäytöt Lopputäyttöjen materiaalit Lopputäytön tekeminen Valmis lopputäyttö PÄÄLLYS- JA PINTARAKENTEET Suodatinrakenteet Suodatinkerrokset Suodatinkerroksen materiaalit Suodatinkerroksen alusta Suodatinkerroksen tekeminen Valmis suodatinkerros Jakavat kerrokset, eristys ja välikerrokset Jakavat kerrokset Jakavan kerroksen materiaalit Jakavan kerroksen alusta Jakavan kerroksen tekeminen Valmis jakava kerros Kantavat kerrokset Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen materiaalit Sitomattoman kantavan kerroksen alusta Sitomattoman kantavan kerroksen tekeminen Valmis sitomattoman kantava kerros Siirtymärakenteet Siirtymäkiilat Siirtymäkiilojen materiaalit Siirtymäkiilojen tekeminen VESIHUOLTO Jätevesiviemärit Hulevesiviemärit Hulevesiviemärin materiaalit Hulevesiviemäriputket Tarkastus- ja hulevesikaivot sekä putket Hulevesiviemärin asennusalusta Valmis hulevesiviemäri Vaatimustenmukaisuuden osoittaminen Vesijohdot SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Valaistusrakenteet ympäristörakenteet Liikunta- ja virkistyspaikkojen rakenteet Ulkokenttien päällys- ja pintarakenteet Pesäpallokenttäpäällysteet 12

10 YLEISTÄ Rakennuttaja Nurmijärven kunta Ympäristötoimiala PL Nurmijärvi Yhteyshenkilö: Juha Oksanen puh Suunnittelija Ramboll Finland Oy Terveystie Hollola Yhteyshenkilö: Kari Mönkäre puh Rakennuskohde Tämä rakennustapaselostus käsittää Nurmijärven kunnan Kirkonkylän liikuntapuiston 1. rakennusvaiheen maarakennustyöt sisältäen: pesäpallokentän/ tekojääradan maarakennuksen sisääntulotien ja paikoitusalueen maarakennuksen kuivatuksen hulevesirakenteet Rakennuskohteen sijainti on esitetty sijaintikartalla 001. Rakennustyö käsittää pintamaan poiston kasvillisuuden ja puiden suojauksen rakenteiden siirtämisen, poistamisen ja suojaamisen leikkaus, pengerrys ja tiivistystyöt rakennekerrosten ja kevennysrakenteiden rakentamisen vesihuoltolinjojen ja sadevesiviemäreiden rakentamisen kuivatusojien rakentamisen hulevesiaiheen ja ojan rakennus- ja kaivutyöt laadunvalvontatyöt Rakennuskohteen mittaukset ja maaperätutkimukset Rakennuskohteen pohjakartta ja kaava on saatu Nurmijärven kunnalta. Maastomallina on käytetty laserkeilausaineistoa ja aineistoa on tarkennettu Rambollin sekä Nurmijärven kunnan tekemillä mittauksilla. Mittaukset on suoritettu KKJ2 koordinaattijärjestelmässä ja N60 korkeusjärjestelmässä. Alueelle on tehty aiempia pohjatutkimuksia Maa ja Vesi Oy:n toimesta vuosina Näitä pohjatutkimuksia on käytetty hyväksi tässä tutkimuksessa. Tutkimusalueelle tehtiin lisätutkimuksia maaliskuussa Tutkimusalueelle tehtiin painokairauksia yhteensä 12 pisteessä. Painokairaukset teki Nurmijärven kunta. Lisäksi alueelle tehtiin 1 kpl siipikairauksia pisteeseen 7. Tutkimusalueelta otettiin lisäksi häiriintymättömiä maanäytteitä yhdestä tutkimuspisteestä yhteensä 3 kpl ja häiriintyneitä maanäytteitä yhdestä pisteestä yhteensä 6 kpl. Alueelta oli myös olemassa aikaisempia näytetietoja, joita käytettiin hyväksi suunnittelussa. 1

11 Tutkimusten yhteydessä mitattiin pohjavesipinta alueelta yhdestä väliaikaisesta pohjavesiputkesta. Alueelta oli myös vanhoja pohjavesipintahavaintoja vuosilta Rakennuskohteen pohjasuhteet Maaperä tekonurmikentän ja paikoitusalueen pohjoispään alueella on pohjatutkimusten mukaan seuraavanlaista: Pinnassa on noin 0,3 m humusmaata, jonka alapuolella on 1,5 3,7 m paksu kuivakuorikerros, jonka leikkauslujuus vaihtelee välillä kpa. Kuivakuoren alla on 4 8,1 m pehmeää savea, jonka leikkauslujuus on kpa. Pehmeän kerroksen alla on sitkeää savea tai savista silttiä 0,5 6 m. Savikerrosten alapuolella on keskitiivistä hiekkaa, soraa ja moreenia 0,5 5,0 m. Kairaukset ovat päättyneet kiveen, kallioon tai tiiviiseen maakerrokseen tasovälillä , 7,7 17,9 m syvyydellä. Pohjavesipinta on ollut vanhojen tutkimusten perusteella välillä ja orsivesipinta uusien mittausten perusteella tasolla Pohjavesipinta on alueen länsiosassa lähellä maanpintaa. Saven vesipitoisuus koko alueella vaihtelee välillä %. Rakeisuuden perusteella maaperä alueella vaihtelee laihasta savesta lihavaan saveen. Paikoitusalueen näytteissä on havaittu seassa myös jonkin verran silttiä. Vesipitoisuus kuivakuoressa on % ja pehmeässä kerroksessa %. Rakennustyössä noudatetaan seuraavia työselityksiä ja ohjeita: tätä rakennustapaselostusta Rambollin laatimia piirustuksia InfraRYL 2010, Osa 1 (väylät ja alueet) InfraRYL 2010, Osa 2 (järjestelmät ja täydentävät rakenteet) InfraRYL 2006, Osa 4 (liikunta- ja virkistyspaikkojen rakenteet) InfraRYL 2010, rakennusosa- ja hankenimikkeistö, määrämittausohje Rakennustietosäätiön julkaisemia RT- ja RYL-kortteja Pohjarakennusohjeet, RIL Maahan ja veteen asennettavat kestomuoviputket, Suomen Rakennusinsinöörien Liiton julkaisu RIL Muoviputkistandardit (SFS) Betoniputkinormit 2001, Suomen kuntatekniikan yhdistys, julkaisu 1 Putkivalmistajien ja laitteiden toimittajien asennus- ym. ohjeita paikallisia rakentamisesta annettuja määräyksiä sekä viranomaisten antamia yleisiä määräyksiä voimassa olevia rakentamisesta annettuja lakeja, asetuksia ja määräyksiä viranomaisten, rakennuttajan ja suunnittelijan työn aikana antamia kirjallisia ja suullisia määräyksiä ja ohjeita. Rakennustyön yleinen laatutaso Työssä tulee käyttää ensiluokkaisia ja uusia rakennusaineita, hyväksi tunnettuja työtapoja, pätevää johtoa ja työntekijöitä siten, että työn tulos on asiakirjoissa esitetyn vaatimustason mukainen. Erikseen mainitsemattomat työtavat, rakenteet ym. on valittava siten, että työn tulos täyttää hyvän laatutason vaatimukset. Erityistä huolellisuutta tulee kiinnittää suunnitelman maastoon merkitsemisessä sekä korkeustasoissa niin, että suunnitelmien mukaiset kaltevuudet ja korkeustasot toteutuvat. Rakennuskohteen selvitykset Ennen rakennustyön aloittamista on selvitettävä alueella olevien kaapeleiden, putkien, johtojen ja muiden rakenteiden sijainti sekä pyydettävä näyttö kunkin rakenteen omistajalta. 2

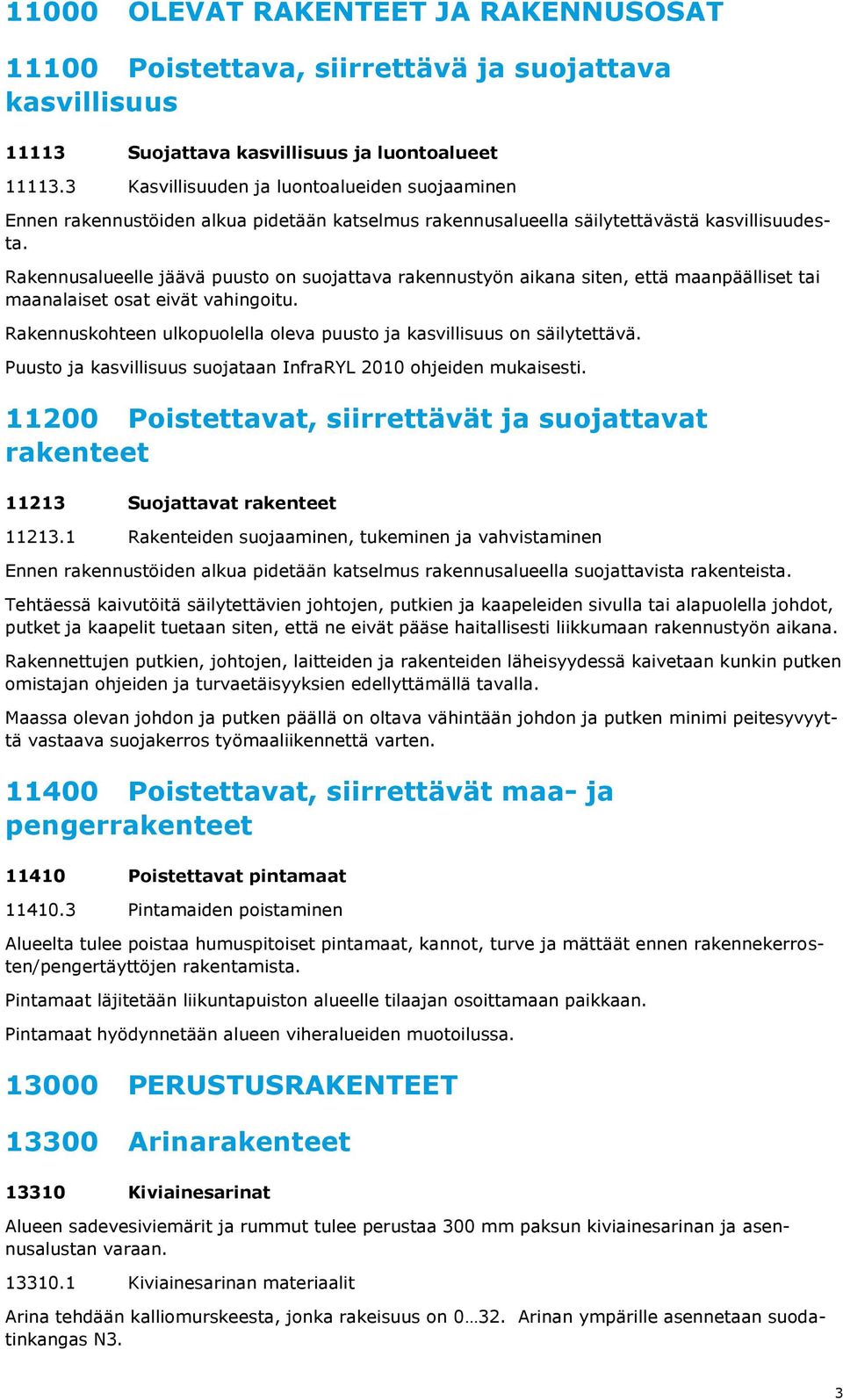

12 11000 OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Suojattava kasvillisuus ja luontoalueet Kasvillisuuden ja luontoalueiden suojaaminen Ennen rakennustöiden alkua pidetään katselmus rakennusalueella säilytettävästä kasvillisuudesta. Rakennusalueelle jäävä puusto on suojattava rakennustyön aikana siten, että maanpäälliset tai maanalaiset osat eivät vahingoitu. Rakennuskohteen ulkopuolella oleva puusto ja kasvillisuus on säilytettävä. Puusto ja kasvillisuus suojataan InfraRYL 2010 ohjeiden mukaisesti Poistettavat, siirrettävät ja suojattavat rakenteet Suojattavat rakenteet Rakenteiden suojaaminen, tukeminen ja vahvistaminen Ennen rakennustöiden alkua pidetään katselmus rakennusalueella suojattavista rakenteista. Tehtäessä kaivutöitä säilytettävien johtojen, putkien ja kaapeleiden sivulla tai alapuolella johdot, putket ja kaapelit tuetaan siten, että ne eivät pääse haitallisesti liikkumaan rakennustyön aikana. Rakennettujen putkien, johtojen, laitteiden ja rakenteiden läheisyydessä kaivetaan kunkin putken omistajan ohjeiden ja turvaetäisyyksien edellyttämällä tavalla. Maassa olevan johdon ja putken päällä on oltava vähintään johdon ja putken minimi peitesyvyyttä vastaava suojakerros työmaaliikennettä varten Poistettavat, siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Pintamaiden poistaminen Alueelta tulee poistaa humuspitoiset pintamaat, kannot, turve ja mättäät ennen rakennekerrosten/pengertäyttöjen rakentamista. Pintamaat läjitetään liikuntapuiston alueelle tilaajan osoittamaan paikkaan. Pintamaat hyödynnetään alueen viheralueiden muotoilussa PERUSTUSRAKENTEET Arinarakenteet Kiviainesarinat Alueen sadevesiviemärit ja rummut tulee perustaa 300 mm paksun kiviainesarinan ja asennusalustan varaan Kiviainesarinan materiaalit Arina tehdään kalliomurskeesta, jonka rakeisuus on Arinan ympärille asennetaan suodatinkangas N3. 3

13 Kiviainesarinan alusta Kiviainesarinan alustan tulee olla kuiva Kiviainesarinan tekeminen Kiviainesarina tiivistetään täryttämällä enintään 300 mm:n kerroksissa, tiiveysvaatimus D > 92 %. Arinarakenne on suunnitelma-asiakirjojen mukainen. Kaivot ja tarkastusputket perustetaan kuten niihin liittyvät putket. Arinan yläpinta muotoillaan suunnitelma-asiakirjojen edellyttämään korkeuteen ottaen huomioon mahdollisesti määrätyt korotukset ja kaltevuudet Kiviainesarinan tekeminen katurakenteissa Kiviainesarina tehdään Infra RYL 2010 kuvan 13310:K3 mukaisesti POHJARAKENTEET Suojaukset ja eristykset Roudaneristykset Pesäpallo/ tekojääkentällä käytetään routaeristeenä XPS eristelevyjä, paksuus 70 mm. XPS levyjen pitää täyttää standardin SFS-EN vaatimukset. Levyjen puristuslujuuden pitää olla > 300 kpa ja pitkäaikaisen puristuslujuuden > 90 kpa sekä vedenadsorption < 1 tilavuus-%. Asennusalustana käytetään tasaushiekkaa InfraRYL 2010 mukaisesti Kuivatusrakenteet Salaojat Aluesalaojat Aluesalaojien materiaalit Salaojana käytetään pituusjäykkää SN8-luokan muoviputkea. Salaojat ympäröidään salaojasoralla Salaojien asentaminen Salaojat liitetään jälkiliittymin hulevesikaivoihin. Salaojat Ø 110 liitetään pesäpallokentällä runkosalaojaan joustavalla T- haarayhteellä. Salaojat asennetaan InfraRYL 2010 ohjeiden mukaisesti Salaojan kaivot ja tarkastusputket Avo-ojat ja uomat Avo-ojien ja-uomien tekeminen Kenttäalueen länsipuolelle rakennetaan suunnitelmapiirustusten mukainen avo-oja/ hulevesiaihe. Avo-ojan pohjalle asennetaan luonnonsora # 0-100mm, kiveyksen alle asennetaan suodatinkangas N3. Avo-ojan luiskat nurmetetaan suunnitelmien mukaisesti Rummut Rumpuna käytetään Ø 500 ja Ø 600 SN8-luokan muoviputkea. Rummut asennetaan 300mm murskearinan ja 150 mm asennusalustan päälle. Avo-ojaan johtavien rumpujen päät verhoillaan pyöreillä luonnonkivillä # mm ja uoman pohjat n. 10 metrin matkalla luonnonsoralla mm. 4

14 16000 MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maaleikkaukset, erittelemätön Maaleikkauksen tekeminen Maaleikkaustöissä noudatetaan Infra RYL 2010 ohjeita. Maaleikkaustyöt tehdään siten, että varmuus sortumista vastaan säilyy kaikissa olosuhteissa. Maaleikkaustyöt tehdään piirustuksissa esitettyjä korkeustasoja ja kaltevuuksia noudattaen ja huomioiden rakennekerroksen vaatima tila ja työvarat. Erityisesti on kiinnitettävä huomiota pohjan tasaukseen ja kaltevuuteen, ettei pohjamaahan jää vettä kerääviä painanteita. Leikkausmassat käytetään aluetäyttöihin ja muotoiluihin suunnitelma-asiakirjojen mukaisesti. Massat, jotka eivät kelpaa muotoilutäyttöihin tai jäävät täytöistä yli, kuljetetaan tilaajan osoittamalle läjityspaikalle Maakaivannot Putki- ja johtokaivannot Johtokaivannon maatöissä noudatetaan Infra RYL 2010 määräyksiä ja Suomen Rakennusinsinööriliiton julkaisua RIL Maahan ja veteen asennettavat kestomuoviputket, sekä Työsuojeluhallituksen ohjetta Kapeat kaivannot Putki- ja johtokaivantojen tekeminen Kaivannon pohja tasataan ennen arinan, asennusalustan ja alkutäytön rakentamista. Kaivannon pohjalla mahdollisesti oleva vesi poistetaan ennen kerrosten rakentamista. Kaivantoihin tehdään tarvittaessa tarvittavat levennykset kaivojen ja muiden laitteiden kohdalla. Kaivannon minimimitat on esitetty InfraRYL2010, kuvassa 16210:K1-K4. Alle 2 m syvien kaivantojen rakentamisessa noudatetaan InfraRYL2010 Taulukko 16200:T1 ja 16200:T2 ohjeita kaivantojen luiskauksessa ja tätä syvemmissä kaivannoissa käytetään tämän työohjeen mukaisia luiskankaltevuuksia. Kaikista yli 3 m syvistä kaivannoista tulee urakoitsijan laatia erillinen, kirjallinen kaivantosuunnitelma, jonka tilaaja hyväksyy ennen työn aloitusta. Kaivantojen ohjeelliset luiskan kaltevuudet ovat seuraavat: kaivusyvyys < 2,0 m, luiskan kaltevuus 5:1 kaivusyvyys < 2,5 m, luiskan kaltevuus 3:1 kaivusyvyys > 3,0 m, luiskan kaltevuus 2: Kaapelikaivannot Kaapelikaivantojen tekeminen Kaapelikaivannon maatöissä noudatetaan Infra RYL 2010 määräyksiä sekä kaapelin omistajan antamia vaatimuksia. Kaivannon minimimitat on esitetty InfraRYL2010, kuvassa 16212:K Kaivannon tukirakenteet Kaivannon tuennalla varmistetaan putkien turvallinen asentaminen ja estetään kaivannon seinämien sortuminen ja maa-ainesten putoaminen. Kaivannon seinämät tuetaan, mikäli kaivannon luiskia ei voida tehdä riittävän loivina. Jos tuentoja tehdään, pitää urakoitsijan esittää tuennoista erilliset kaivantosuunnitelmat ja hyväksyttää ne rakennuttajalla ennen työn aloittamista. 5

15 18000 PENKEREET JA TÄYTTÖTYÖT Penkereet Kevennetyt penkereet Kevennysrakenteita tulee tekonurmikentän alle, sekä väylälle 1 paaluvälille Kevennykset voidaan toteuttaa käyttäen joko vaahtolasia tai vaihtoehtoisesti kevytsoraa. Molemmista kevennysvaihtoehdoista on erilliset leikkauspiirustukset. Kummankin kevennysmateriaalin alle ja päälle asennetaan suodatinkangas N3. VE 1: Kevennys vaahtolasilla Vaahtolasipenkereen rakentaminen Vaahtolasikerroksen levittämiseen ja tiivistämiseen käytetään tavanomaista maarakennuskalustoa. Levitys on toteutettavissa esim. tela-alustaisella kaivinkoneella ja esitiivistys kaivinkoneen teloilla tai tärylevyllä. Esitiivistys tehdään taulukon 1 mukaisesti. Esitiivistys vaahtolasin päältä tulee tehdä huolellisesti, jotta kerroksesta tulee tasainen. Ennen esitiivistystä on huolehdittava siitä, että alimman tiivistyskerroksen paksuus on riittävä (> 300 mm), jotta ei aiheutettaisi pohjamaan häiriintymistä. Varsinainen lopputiivistys tehdään 200 mm paksun jakavan sorakerroksen (#0/56 mm) päältä käyttäen täryjyrää (1- tai 2-valssinen). Tiivistämisen jälkeen rakennetaan muut vaahtolasin yläpuoliset päällysrakennekerrokset. Vaahtolasipenkereen kelpoisuuden osoittaminen Vaahtolasikerroksen paksuutta seurataan kerroksen ylä- ja alapuolelta tehtävin mittauksin. Vaahtolasirakenteen tiiveyden laadunvarmistus toteutetaan materiaalin menekkitarkastelulla sekä työmenetelmätarkkailulla. Vaahtolasikerroksen toteutunut moduuli tarkistetaan kantavuusmittauksin, jotka tehdään tiivistämisen jälkeen vaahtolasikerroksen päälle rakennetun murskekerroksen päältä. Vaadittu tiivistyssuhde katurakenteessa on 1,2 ja se kuvaa tiivistämättömän ja tiivistetyn kerrospaksuuden suhdetta. Taulukko 1. Vaahtolasirakenteen esitiivistys Rakennuspohjan (leikattu maanpinta) pinta mitataan ennen vaahtolasikerroksen asentamista mitatulle pinnalle ja yläpinta vaahtolasikerroksen esitiivistyksen jälkeen. Toimitetun vaahtolasin määrä (m3) jaetaan mittaustuloksista lasketulla rakenteen tilavuudella, jolloin saadaan vaahtolasikerroksen tiivistymiskerroin, kun tiedetään toimitetun vaahtolasin tiheys löyhänä. Saatua laskennallista tiivistymiskerrointa verrataan suunniteltuun (1,20) tiivistymiskertoimeen. Tiivistymiskertoimen tulee suoraan vaahtolasikerroksen päältä laskettuna olla vähintään suunnitelmissa esitetty lopullinen tiiviysaste -0,05. Lopullinen tiiviys saavutetaan murskekerroksen päältä tehdyn varsinaisen tiivistyksen jälkeen. Laskelmissa on otettava huomioon vaahtolasin vesipitoisuus. 6

16 VE 2: Kevennys kevytsoralla Kevytsorapenkereet ja rakenteet Kevytsorapenkereen ja rakenteen materiaalit Kevennysrakenteessa käytettävän kevytsoran rakeisuuden tulee olla 4/32. Alle 4 mm:n rakeita saa olla enintään 15 % ja yli 32 mm:n rakeita enintään 10 %. Kuivatilavuuspainon keskiarvon tulee olla enintään 3,2 kn/m³ ja yksittäisen toimituserän kuivatilavuuspainon enintään 3,5 kn/m³. Paksujen täyttöjen yläosaan voidaan käyttää kevytsoraa, jonka rakeisuus on 0/32. Alle 4 mm:n rakeita tulee olla %. Kevytsora saa sisältää täysin murskaantuneita rakeita enintään 20 %, ja yli 32 mm:n rakeita saa olla enintään 10 %. Toimitettaessa kevytsora saa sisältää vettä keskimäärin enintään 100 l/m³, yksittäinen arvo enintään 150 l/m³. Kevytsoran murskautuvuus standardin SFS-EN mukaan on vähintään 300 kn Kevytsorapenkereen ja rakenteen rakentaminen Kevytsorapenger rakennetaan Infra RYL 2010 kuvan 18141:K1 mukaisessa järjestyksessä: Kuva 18141:K1. Kevytsorapenkereen rakentaminen. Penkereen mitat on osoitettu suunnitelmapiirustuksissa. Kevytsorapenger ympäröidään kaikilta sivuiltaan suodatinkankaalla N3. Rakentaminen tehdään Infra RYL 2010 ohjeiden mukaisesti. Kevytsorapenkereet suojataan aina vähintään 1,0 m:n reunapenkereellä, kuva 18141:K1 kohta 1. Kevytsoraluiskan kaltevuus on 1:1,5 tai loivempi. Reunapenkereet rakennetaan ennen kevytsoran pengerrystä ja tiivistetään pengertäytteen tiiviyteen. Kevytsorakerrokset ympäröidään kaikilta sivuiltaan käyttöluokan N3 suodatinkankaalla. Kevytsorapenger voidaan tehdä myös talvityönä. Kevytsora levitetään enintään 0,7 m:n kerroksina leikkausluiskien tai reunapenkereiden väliin, minkä jälkeen se tiivistetään ajamalla kevytsoran päällä levityskoneella. Lopullinen tiivistys tehdään kevytsoran päälle tehdyn 300 mm paksun sora- tai murskekerroksen päältä Valmis kevytsorapenger tai rakenne Kevennysrakenteen tulee täyttää Infra RYL 2010 mukaiset vaatimukset. Kevytsorapenkereen yläpinta on suunnitelma-asiakirjojen mukaisessa muodossa ja korkeudessa (ei korkeammalla). Pinnassa ei ole vettä kerääviä painanteita. Suurin sallittu keskimääräinen poikkeama alaspäin on 50 mm ja suurin sallittu yksittäinen poikkeama alaspäin 100 mm. Luiskan reunan suurin sallittu poikkeama vaakasuunnassa ulospäin on 150 mm KAIVANTOJEN TÄYTÖT Asennusalustat Asennusalustojen materiaalit Asennusalustan materiaalina käytetään murskesoraa 0 16 mm. 7

17 Asennusalustojen alusta Ennen asennusalustan tekemistä asennetaan leikkauspintaan käyttöluokan N3 suodatinkangas Asennusalustojen tekeminen Asennusalusta tehdään 150 mm vahvuisena. Asennusalustaan tehdään muhvien kohdalle syvennykset Valmis asennusalusta Tiiviys mitataan 50 metrin välein tai kaivoväleittäin. Tiiviysvaatimus on 90 % parannetun Proctorkokeen arvosta. Pienin sallittu yksittäinen tiiviysaste on D 88 % Alkutäytöt Alkutäyttöjen materiaalit Alkutäytön materiaalina käytetään murskesoraa 0 16 mm Alkutäyttöjen tekeminen Alkutäyttö ulotetaan kaikille putkille 300 mm putken laen yläpuolelle. Alkutäyttö tehdään ja tiivistetään aina kerroksittain. Ensimmäisen alkutäyttökerroksen paksuus on tiivistettynä enintään puolet putken läpimitasta silloin, kun putken sisähalkaisija on enintään 600 mm. Ensimmäisen tiivistyskerroksen jälkeen alkutäyttö tiivistetään mm vaakasuorina kerroksina samanaikaisesti putken molemmilta puolilla. Putken päällä olevaa maakerrosta voidaan tiivistää koneellisesti vasta kun maakerros on vähintään 300 mm paksu Valmis alkutäyttö Alkutäytön tiiviysvaatimus on 95 %. Pienin sallittu yksittäinen tiiviysaste on D 92 % Kaapeleiden alkutäytöt Kaapeleiden ja putkitusten alkutäytön materiaalina käytetään hiekkaa, jonka rakeisuuskäyrä on 18320:K2 (InfraRYL 2010) mukainen Lopputäytöt Lopputäyttöjen materiaalit Lopputäyttömateriaalin kivien ja lohkareiden suurin sallittu läpimitta on 2/3 kerralla tiivistettävän kerroksen paksuudesta, kuitenkin enintään 400 mm. Lopputäyttö tehdään täyttömateriaalilla, joka on tiivistämiskelpoista ja vastaa routimisominaisuuksiltaan kaivannosta poistettua materiaalia. Liikennöitävän alueen ulkopuolella käytetään lopputäyttö materiaalina tiivistämiskelpoisia kaivumaita. Lopputäyttöön ei saa käyttää kalliolouhetta Lopputäytön tekeminen Liikennöitävällä alueella lopputäyttö ulotetaan rakennekerrosten alapintaan. Liikennöitävän alueen ulkopuolella lopputäyttö ulotetaan ympäröivään maanpintaan. Lopputäyttö tehdään kaivojen, palopostien ja sulkuventtiilien sivuilla vähintään 0,5 metrin päähän niiden ulkopinnasta raoutimattomalla alkutäyttömateriaalilla ja tiivistetään kuten edellä. Lopputäytön asennus ja laadunvalvonta tehdään InfraRYL2006 ohjeiden mukaisesti Valmis lopputäyttö Liikennöitävällä alueella lopputäyttö ulotetaan rakennekerrosten alapintaan jolloin lopputäytön tiiviysvaatimus on 90 %. Pienin sallittu yksittäinen tiiviysaste on D 88 % PÄÄLLYS- JA PINTARAKENTEET Liikennealueiden ja tekonurmikentän rakennekerrokset on esitetty tyyppipoikkileikkauksissa. Maarakennusurakka 1, liikennealueet: jakava kerros Sr suodatinkerros

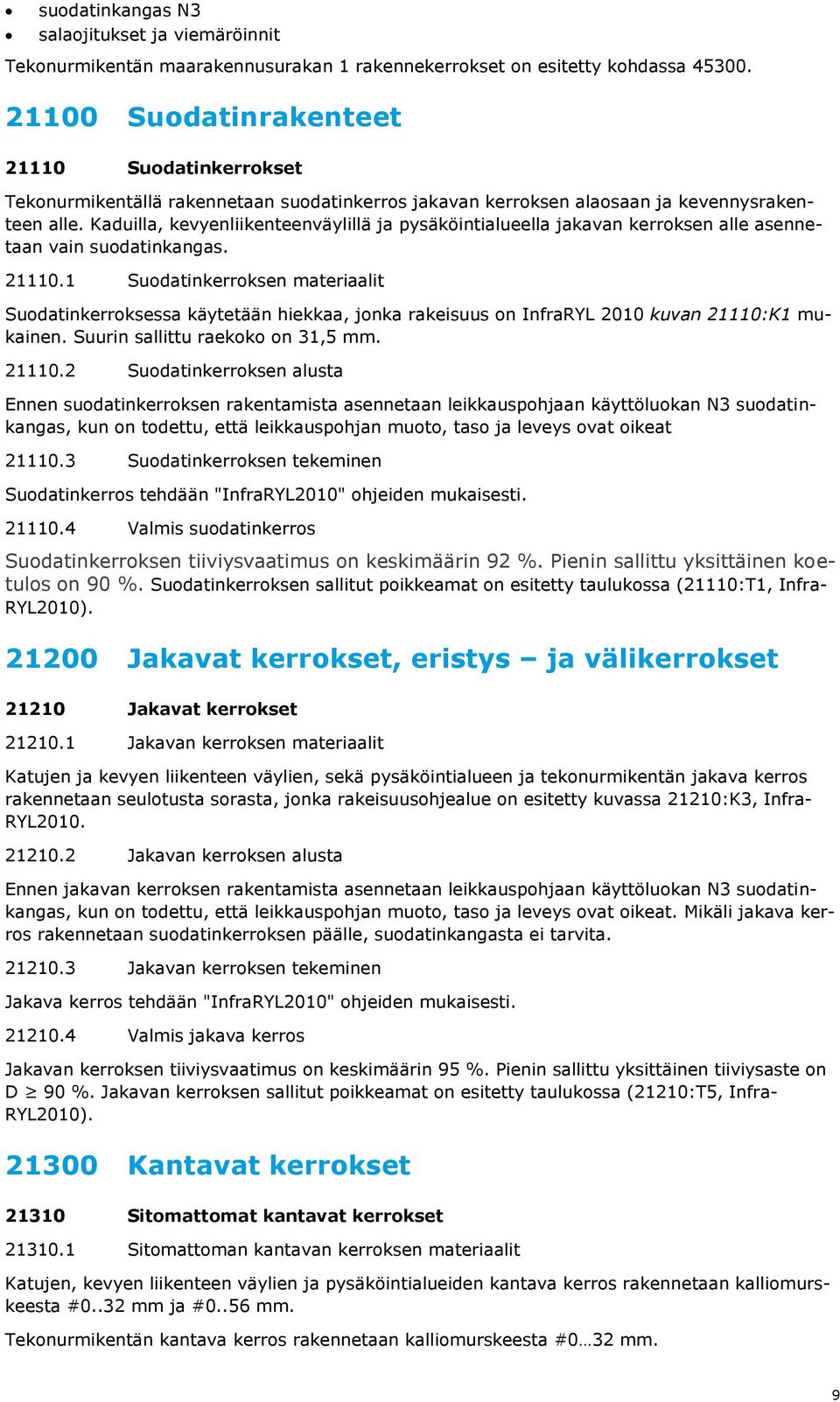

18 suodatinkangas N3 salaojitukset ja viemäröinnit Tekonurmikentän maarakennusurakan 1 rakennekerrokset on esitetty kohdassa Suodatinrakenteet Suodatinkerrokset Tekonurmikentällä rakennetaan suodatinkerros jakavan kerroksen alaosaan ja kevennysrakenteen alle. Kaduilla, kevyenliikenteenväylillä ja pysäköintialueella jakavan kerroksen alle asennetaan vain suodatinkangas Suodatinkerroksen materiaalit Suodatinkerroksessa käytetään hiekkaa, jonka rakeisuus on InfraRYL 2010 kuvan 21110:K1 mukainen. Suurin sallittu raekoko on 31,5 mm Suodatinkerroksen alusta Ennen suodatinkerroksen rakentamista asennetaan leikkauspohjaan käyttöluokan N3 suodatinkangas, kun on todettu, että leikkauspohjan muoto, taso ja leveys ovat oikeat Suodatinkerroksen tekeminen Suodatinkerros tehdään "InfraRYL2010" ohjeiden mukaisesti Valmis suodatinkerros Suodatinkerroksen tiiviysvaatimus on keskimäärin 92 %. Pienin sallittu yksittäinen koetulos on 90 %. Suodatinkerroksen sallitut poikkeamat on esitetty taulukossa (21110:T1, Infra- RYL2010) Jakavat kerrokset, eristys ja välikerrokset Jakavat kerrokset Jakavan kerroksen materiaalit Katujen ja kevyen liikenteen väylien, sekä pysäköintialueen ja tekonurmikentän jakava kerros rakennetaan seulotusta sorasta, jonka rakeisuusohjealue on esitetty kuvassa 21210:K3, Infra- RYL Jakavan kerroksen alusta Ennen jakavan kerroksen rakentamista asennetaan leikkauspohjaan käyttöluokan N3 suodatinkangas, kun on todettu, että leikkauspohjan muoto, taso ja leveys ovat oikeat. Mikäli jakava kerros rakennetaan suodatinkerroksen päälle, suodatinkangasta ei tarvita Jakavan kerroksen tekeminen Jakava kerros tehdään "InfraRYL2010" ohjeiden mukaisesti Valmis jakava kerros Jakavan kerroksen tiiviysvaatimus on keskimäärin 95 %. Pienin sallittu yksittäinen tiiviysaste on D 90 %. Jakavan kerroksen sallitut poikkeamat on esitetty taulukossa (21210:T5, Infra- RYL2010) Kantavat kerrokset Sitomattomat kantavat kerrokset Sitomattoman kantavan kerroksen materiaalit Katujen, kevyen liikenteen väylien ja pysäköintialueiden kantava kerros rakennetaan kalliomurskeesta #0..32 mm ja #0..56 mm. Tekonurmikentän kantava kerros rakennetaan kalliomurskeesta #0 32 mm. 9

19 Sitomattoman kantavan kerroksen alusta Ennen sitomattoman kantavan kerroksen rakentamista varmistetaan sen alustan taso, leveys ja pinnan muoto Sitomattoman kantavan kerroksen tekeminen Sitomaton kantava kerros tehdään "InfraRYL2010" ohjeiden mukaisesti Valmis sitomattoman kantava kerros Kantavan kerroksen tiiviysvaatimus on keskimäärin 95 %. Pienin sallittu yksittäinen tiiviysaste on D 90 %. Kantavan kerroksen sallitut poikkeamat on esitetty taulukossa (21310:T4, Infra- RYL2010) Siirtymärakenteet Siirtymäkiilat Siirtymäkiilojen materiaalit Siirtymäkiilan materiaalina käytetään hiekkaa, soraa tai mursketta Siirtymäkiilojen tekeminen Siirtymäkiilat rakennetaan liityttäessä nykyisiin rakenteisiin InfraRYL2010 ohjeiden mukaisesti VESIHUOLTO Jätevesiviemärit Alueelle rakennettavaa huoltorakennusta varten rakennetaan pesäpallokentän rakennustyön yhteydessä paineviemäri huoltorakennuksen ja nykyisen viettoviemärin välille, pituus 180 m Jätevesiviemärin materiaalit Jätevesiviemäriputket Jätevesiviemärin paineviemäri rakennetaan 110 PE- muoviputkesta Jätevesiviemärin asennusalusta Ennen asennusalustan asentamista asennetaan leikkauspintaan suodatinkangas käyttöluokaltaan N3. Jätevesiviemärin asennusalusta tehdään kohdan mukaisesti Jätevesiviemärin rakentaminen Pumppaamolta lähtevä 110 mm paineviemäri rakennetaan suunnitelmien mukaan ja se puretaan nykyisen viettoviemärin kaivoon Suojalantien eteläpuolella Valmis jätevesiviemäri Viemäri huuhdellaan painevesihuuteluna ja putkelle suoritetaan painekoe Vaatimustenmukaisuuden osoittaminen Valmis jätevesiviemäri tarkemitataan, joka sisältää sijainnin (x ja y) ja korkeuden z Hulevesiviemärit Hulevesiviemärin materiaalit Hulevesiviemäriputket Runkoviemäri: M, 315 M ja 400 M muoviputkista, lujuusluokka SN8. Ritiläkaivo -> tarkastuskaivo: M muoviputkista, lujuusluokka SN8. 10

20 Tarkastus- ja hulevesikaivot sekä putket Hulevesiviemärin tarkastuskaivona käytetään umpikannellisia Ø 800 B EK- betonikaivoja sekä pesäpallokentällä Ø 560/500 ja Ø 800/500 muovikaivoja. Kaikki kaivot varustetaan 400 kn umpikannella ja muovikaivot teleskooppikansistolla. Hulevesiviemärin keräilykaivoina käytetään Ø 800 B EK- betonikaivoja, jotka varustetaan ritiläkannella sekä 600 mm sakkapesällä. Pesäpallokentällä keräilykaivoina käytetään Ø 560/500 muovikaivoja, jotka varustetaan 300L sakkapesällä Hulevesiviemärin asennusalusta Ennen asennusalustan tekemistä asennetaan leikkauspintaan suodatinkangas käyttöluokaltaan N3. Hulevesiviemärin asennusalusta tehdään kohdan mukaisesti Valmis hulevesiviemäri Valmiille viettoviemärille sallitaan vaakatasossa ± 100 mm poikkeama suunnitellusta sijainnista, edellyttäen etteivät ne haittaa rakenteen toimivuutta tai johtohaarojen rakentamista. Viettoviemärille sallitaan InfraRYL:in taulukon 31200:T7 mukaiset kaltevuus- ja korkeuspoikkeamat edellyttäen, että viemäriin ei jää vesipainanteita, kaivoon tulevan putken vesijuoksu ei ole lähtevän putken vesijuoksua alempana eikä johdon pituuskaltevuus peräkkäisten kaivojen välillä ole > 0 promillea. Kaivot on asennettu pystysuoraan, poikkeama saa olla enintään 10 mm 1 metrin matkalla. Kaivoille sallitaan suunnitellusta sijainnista vaakatasossa reunatuen vieressä ± 100 mm:n poikkeama, muualla ± 200 mm. Kaivojen kannet on asennettu valmiin rakenteen kaltevuuteen sekä niiden korkeusasema on taulukon 31200:T8 (InfraRYL) mukainen. Valmis viemäri huuhdellaan painevesihuuteluna ja kerääntynyt irtoaines poistetaan Vaatimustenmukaisuuden osoittaminen Valmis hulevesiviemäri tarkemitataan, joka sisältää sijainnin (x ja y) ja korkeuden z. Valmiille hulevesiviemärille tehdään TV-kuvaus Vesijohdot Nykyisestä vesijohdosta rakennetaan 1 kpl paloposti kenttäalueen kastelua ja jäädyttämistä varten. Palopostin tyyppi esim. maanpäällinen Kalvi 100/80-1 paloposti. Liitos rakennettuun vesijohtoon 110 M-10 vesijohdolla. 11

21 33000 SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Valaistusrakenteet Valaisinjalustojen ohjeellinen sijainti on esitetty suunnitelmapiirustuksissa. Valaistusrakenteet rakennetaan ja asennetaan erillisen suunnitelman mukaisesti. Maarakennusurakassa 1 asennetaan valaisinmastojen ja pylväiden jalustat YMPÄRISTÖRAKENTEET Liikunta- ja virkistyspaikkojen rakenteet Ulkokenttien päällys- ja pintarakenteet Pesäpallokenttäpäällysteet Pesäpallokentän rakennekerrokset muodostuvat suodatinkerroksesta, kevennyskerroksesta, jakavasta kerroksesta, routaerityskerroksesta ja kantavasta kerroksesta. Maarakennusurakka 1: Routaeristetty alue kantava kerros M 150 mm routaeriste 70 mm tasauskerros Hk 50 mm jakava kerros Sr 550 mm suodatinkerros Hk 300 mm suodatinkangas N3 Yhteensä 1120 mm Kevennetty alue kantava kerros M 220 mm jakava kerros Sr 200 mm kevennyskerros mm suodatinkerros 300 mm suodatinkangas N3 Yhteensä mm Hollolassa 23. päivänä toukokuuta 2012 RAMBOLL FINLAND OY Kari Mönkäre yksikön päällikkö Reetta Martikainen suunnittelija 12

22 Pysäköintialue pl 20 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _204_väylä3.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA RM R. Martikainen Mittakaava 1:100 Muutos pvm

23 Pesäpallokenttä W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _205_206.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA SPPE J. Maunu Mittakaava 1:200/1:100 Muutos pvm

24 Pesäpallokenttä W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _205_206.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA SPPE J. Maunu Mittakaava 1:200/1:100 Muutos pvm

25 Nurmijärven liikuntapuiston pesäpallokenttä / tekojääkenttä Salaoja kaivualueilla 1:100 Tyyppipoikkileikkaus A-A 1:100 Plv W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _207_208.dwg Luonnos h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suunn.ala Piirustusnro piir. suunn. Työn ro TKA SPPE J. Maunu Mittakaava 1:100 Muutos pvm

26 Nurmijärven liikuntapuiston pesäpallokenttä / tekojääkenttä Tyyppipoikkileikkaus B-B 1:100 Plv W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _207_208.dwg Luonnos h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA SPPE J. Maunu Mittakaava 1:100 Muutos pvm

27 Pesäpallokenttä/ tekojääkenttä Rakennekerrokset, eristetty alue 1:20 PÄÄLLYSTE, tekonurmi Kivituhka (jäädytysputket) Tasauskerros M 0-12 Kantava kerros M 0-32 Eriste, XPS Tasauskerros, hiekka 60mm 50mm mm 70mm 50mm MRU 1 Jakava kerros Sr mm Suodatinkerros Hk mm Suodatinkangas N3 Yhteensä 1180mm Maarakennusurakassa 1 kantava kerros 150mm W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _209_rakenneleikkaus.dwg MRU 1 Pesäpallokenttä/ tekojääkenttä Rakennekerrokset, kevennetty alue 1:20 PÄÄLLYSTE, tekonurmi Kivituhka (jäädytys) Tasauskerros M 0-12 Kantava kerros M 0-32 Jakava kerros Sr Kevennys, vaahtolasi tai kevytsora Suodatinkerros Suodatinkangas Yhteensä Maarakennusurakassa 1 kantava kerros 220mm 60mm 50mm mm 200mm mm mm N mm Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suunn.ala Piirustusnro piir. suunn. Työn ro TKA TIIAVA M. Koistinen Mittakaava 1:20 Muutos pvm

28 HULEVESIAIHE W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _210.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Su u nn.ala Piirustusnro piir. suunn. Työnro TKA TIIAVA T. Valtonen Mittakaava 1:1000/1:100 Muutos pvm

29 TÄYTTÖMAATA TÄYTTÖMAATA Jakavan kerroksen alapinta TÄYTTÖMAATA TÄYTTÖMAATA Jakavan kerroksen alapinta W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

30 TÄYTTÖMAATA Jakavan kerroksen alapinta W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

31 5,00 5,00 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

32 SUUNNITTELUKOHDE W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _001.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Su u nn.ala Piirustusnro piir. suunn. Työnro TKA TIIAVA T. Valtonen Mittakaava 1: Muutos pvm

33 TÄYTTÖMAATA TÄYTTÖMAATA Jakavan kerroksen alapinta TÄYTTÖMAATA TÄYTTÖMAATA Jakavan kerroksen alapinta W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

34 TÄYTTÖMAATA Jakavan kerroksen alapinta W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

35 5,00 5,00 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre / J. Kotakorpi Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA THAL Mittakaava 1:100 Muutos pvm

36 Aita 1.2 m Pallokenttä W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\Urakka_1\ _ _ dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA TIIAVA T. Valtonen Mittakaava 1:100 Muutos pvm

37 Aita 1.2 m Pallokenttä W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.ala Piirustusnro piir. suunn. Työn ro TKA TIIAVA T. Valtonen Mittakaava 1:100 Muutos pvm

38 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _ dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.ala Piirustusnro piir. suunn. Työn ro TKA TIIAVA T. Valtonen Mittakaava 1:100 Muutos pvm

39 N N N N Ojan syvennys kuuluu urakkaan N N N Maisemapenger kaivuumaista N N T OL HU B m i4 rtt o P IE OT a ka a ik 0p 17 A,2 a1 A it N N m s rau va mo kaa tso a ik Ka 0p 17 N N Maisemapenkereet kaivuumaista Pesäpallokenttä / tekojääkenttä 115x70 m Hiekkatekonurmi N 0 3,0 at rta Po 3m ti t r Po Hulevesiuoma SI SÄ TIE JO A ÄN N 0 7, N Huoltorakennus B ,0 OL HU A, N Linja-autot 3 ap 0 8,0 0 3,0 0 6, , 0 2,0 Pysäköintialue 48 ap 0 6,0 0 3,6 Nupukiviraidat 2 kiviriviä, väri harmaa 0 3,0 Maisemapenger kaivuumaista ,6 0 5,0 m 1,2 a A it TIE TO 0 6,0 N 0 4,0 0 9,0 m i5 rtt o P W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _101.dwg 0 8,0 N Pintamaiden varastoalue Linja-autot 4 ap N Urakkalaskentaan Pysäköintialueen vaihe 2 60 ap N N Ramboll Terveystie HOLLOLA puh fax hyv. K. Mönkäre Su unn.ala Työnr o TKA Piirustusnro Mittakaava 1:500 Muutos 101 piir. suunn. pvm TIIAVA T. Valtonen

40 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _104.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suunn.ala Piirustusnro piir. suunn. Työn ro TKA TIIAVA T. Valtonen Mittakaava 1:500 Muutos pvm

41 Sisäänajotie Rajamäentie Pysäköintialue Pysäköintialue 1:100 pl =90 Sisäänajotie 1:100 pl = 40 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _201.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.al a Piirustusnro piir. suunn. Työn ro TKA SPPE R. Martikainen Mittakaava 1:1000/1:100 Muutos pvm

42 Tyyppipoikkileikkaukset 1:100 Huoltotie Huoltotie pl =50 Vesijohto rak Paineviemäri rak Rumpu 600 M Sadevedet johdetaan avo-ojaan Huoltotie pl =100 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _202_väylä1.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.ala Piirustusnro piir. suunn. Työn ro TKA SPPE R. Martikainen Mittakaava 1:1000/1:100 Muutos pvm

43 Huoltotie Tyyppipoikkileikkaus 1:100 Huoltotie pl =50 W:\1520\Nurmijärvi\ _Liikuntapuisto\Piirustukset\ _203_väylä4.dwg Urakkalaskentaan h yv. K. Mönkäre Ramboll Terveystie HOLLOLA puh fax Suun n.ala Piirustusnro piir. suunn. Työn ro TKA SPPE R. Martikainen Mittakaava 1:1000/1:100 Muutos pvm
