Talvivaara Sotkamo Oy MP1b-allas Riippumattoman valvojan yhteenveto LIITE 16. Suunnitelmapiirustukset

Transkriptio

1 Talvivaara Sotkamo Oy MP1b-allas Riippumattoman valvojan yhteenveto LIITE 16 Suunnitelmapiirustukset

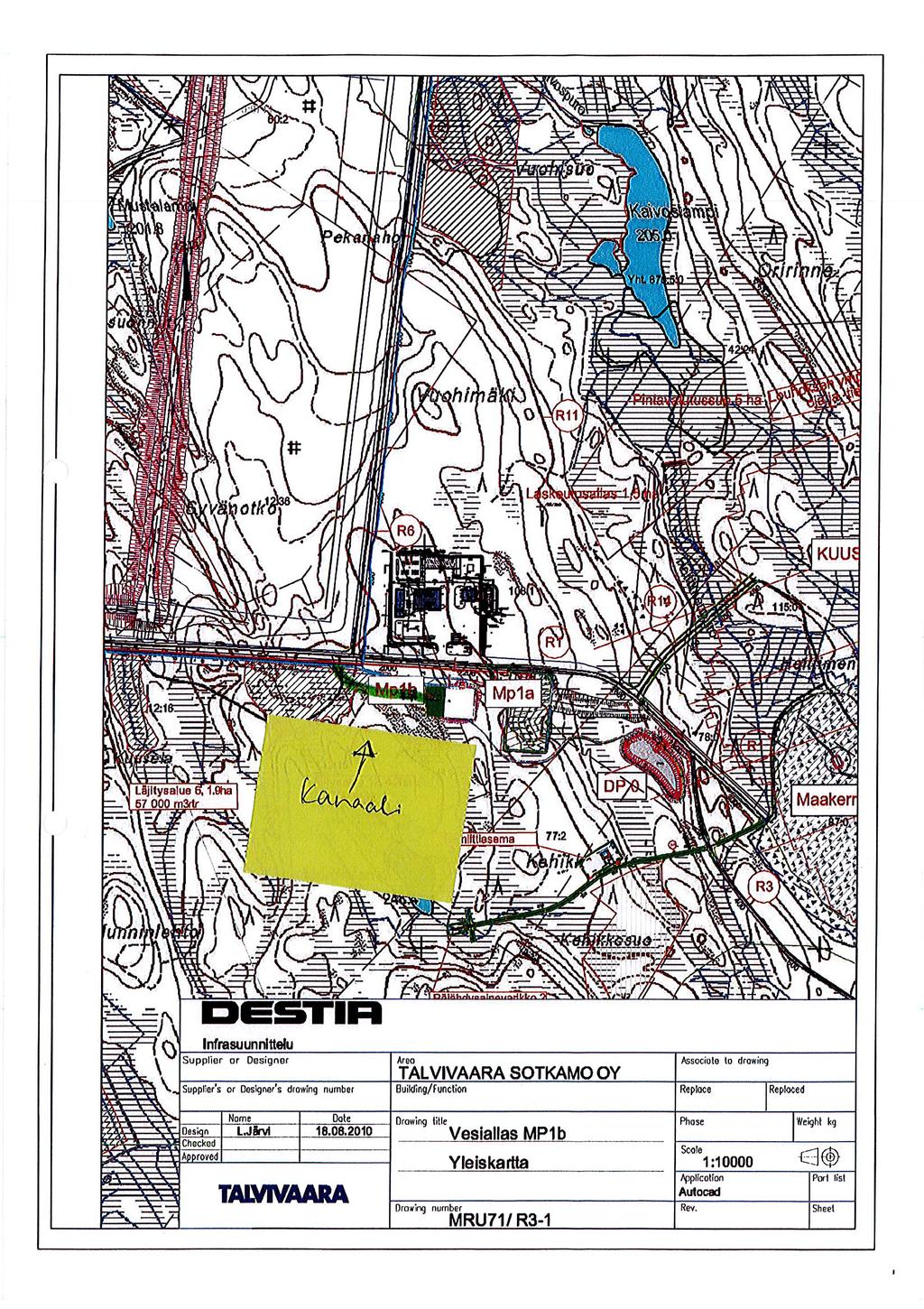

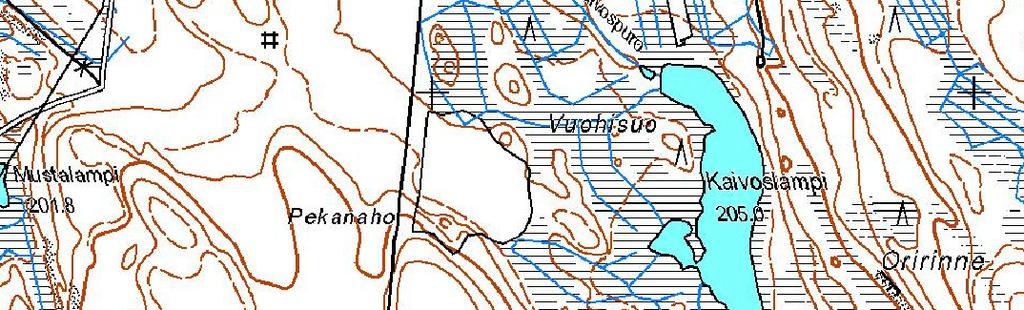

2 TALVIVAARA SOTKAMO OY MAANRAKENNUSURAKKA 71 (MRU71) MP1b Allas RAKENNUSSUUNNITELMAN SISÄLLYSLUETTELO OSA 1 YLEISET ASIAKIRJAT Sisällysluettelo Rakennustöiden työkohtaiset laatuvaatimukset ja työselitys OSA 2 SUORITELUETTELOT Määräluettelo OSA 3 MP1b ALLAS Yleiskartta MRU71 / R3-1 Yleiskartta 1: Suunnitelmakartat 1:500 MRU71 / R3-2 Suunnitelmakartta MP1b Pituusleikkaus 1:1000/ 1:100 MRU71/ R3-3 Pituusleikkaus MP1b Rakenteellinen tyyppileikkaus 1:100 MRU71 / R3-4 Allas MP1b Paalukohtaiset poikkileikkaukset 1:100 MRU71 / R3-5 Allas MP1b Pl MRU71 / R3-6 Allas MP1b Pl MRU71 / R3-7 Tarkkailuputki Pl Kuivatus MRU71/ R8-1 Kaivokortti kaivo MRU71/ R8-2 Kaivokortti kaivo

3 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET Talvivaara Sotkamo Oy, maanrakennusurakka MRU71 Työkohtaiset laatuvaatimukset ja työselitys MP1b Allas

4 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET Sisältö YHTEISET TYÖT 3 Yleistä 3 Läjitysalueet 3 YLEISET PERUSTEET 4 Geotekninen maalajiluokitus 4 Mittaustyöt RAKENNUSALUEELLA OLEVAT RAKENTEET Puuston ja muun kasvillisuuden kaataminen ja poisto Hyötypuun hakkuu Maarakenteet Pintamaan poisto LEIKKAUKSET, KAIVANNOT JA AVO-OJARAKENTEET Maaleikkaus Maaleikkaus, massat penkereisiin ja täyttöihin Massanvaihtoon kuuluvat kaivannot Pehmeän perusmaan poisto, kaivannon teko KALLIORAKENTEET Kallioleikkaus, massat penkereisiin ja täyttöihin PENGER- JA KERROSRAKENTEET Louherakenteet ja -padot Louherakenne ja kiilaus PERUSTUS JA PUTKIRAKENTEET Kuivatusrakenteet ja putkistot 7

5 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET YHTEISET TYÖT Yleistä Hankkeen suoriteryhmittely on tehty Tielaitoksen julkaisun Määrämittausohje TIEL mukaan. Tienrakennustyöt tehdään työkohtaisten laatuvaatimusten ja työselitysten sekä tarjoushetkellä voimassa olevien tiehallinnon tienrakennustöiden yleisten työselitysten (TYLT) laatuvaatimusten mukaan. Allas MP1b rakennetaan altaan MP1a viereen, sen länsipuolelle. Allas rakennetaan maa-altaana. Suunnitellun altaan reunan ja allasta ympäröivän padon harjan korkeus on valmistuessaan tasolla +248,50 ja ylävesipinta tasolla +248,00. Maanpäällisen padon runko rakennetaan louheesta sisäluiskan kaltevuuden ollessa 1:2 ja ulkoluiskan kaltevuuden ollessa 1:2. Salaojakerroksella lasketaan pohjaveden pinta altaan tiivisrakenteen alapuolelle ja täten estetään tiivisrakenteen ylösnousu rakentamisvaiheessa ja altaan ollessa tyhjänä. Tiivisrakenteet toteutetaan maarakennusurakan jälkeen eri urakkana 2,0 mm:n ja 1,5 mm:n vahvuisilla yhteen hitsatuilla HDPE -kalvoilla, joiden väliin 300 mm vahvuiseen (#0 4 mm) kuivatuskerrokseen asennetaan tarkkailuputket mahdollisten vuotojen toteamiseksi. Alemman kalvon alapuolelle rakennetaan 50 mm vahvuinen suojakerros murskeesta (#0 16 mm). Suojakerroksen päälle asennetaan bentoniittimatto ja kalvojen väliin luiskissa salaojamatto. Läjitysalueet Läjitysalueista sovitaan Talvivaara Sotkamo Oy:n kanssa. Urakoitsija vastaa läjitysalueille johtavien työmaateiden kunnostuksesta ja rakentamisesta.

6 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET YLEISET PERUSTEET Geotekninen maalajiluokitus Suunnitelma-asiakirjoissa on noudatettu geoteknistä maalajiluokitusta (Geoluokitus). Mittaustyöt Suunnitelmassa on tehty koordinaattijärjestelmässä KKJ ja korkeusjärjestelmässä N60. Rakentamisen aikaiset mittaustyöt kuuluvat urakoitsijalle. Suunnitelman mittaustiedot saadaan mukana olevasta mittaussuunnitelmasta. Mittaussuunnitelma sisältää linjojen vaaka- ja pystygeometriat. Tilaaja toimittaa ennen töiden käynnistymistä mittauksissa käytettävät monikulmio- ja korkeuskiintopisteet RAKENNUSALUEELLA OLEVAT RAKENTEET Rakennusalueella ei ole nykyisiä rakenteita Puuston ja muun kasvillisuuden kaataminen ja poisto 1111 Hyötypuun hakkuu Puusto on alueelta poistettu Maarakenteet Patorakenteiden ja altaan alapuolelta poistetaan eloperäiset pintamaat ja pehmeät maakerrokset. Täyttömateriaalina käytetään moreenia tai louhetta. Patojen rungon rakennusmateriaalina käytetään louhetta. Louhepenkereissä käytetään louhekokoa mm. Louhepenkereen pinnan kiilaukseen valitaan pienempiä louhejakeita. Käytettävän louheen on oltava sekarakeista, jotta täyttöön muodostuvat tyhjätilat jäävät mahdolli-

7 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET simman pieniksi. Louhepenkereen pinta kiilataan pienemmillä louhejakeilla huolellisesti päälle tulevien kerrosten valumisen estämiseksi. Sisäluiskassa kiilatun louhepenkereen päälle tehdään 300 mm:n kerros hiekkamoreenista tai silttisestä hiekkamoreenista. Moreeni tiivistetään huolellisesti kerroksittain jyräämällä. Patoon tiivistetyn moreenin tiiviysvaatimus on 92 % Proctor tiiviydestä (keskiarvo). Pienin sallittu yksittäinen tiiviysaste on 90 %. Tiiveysmittauksia tehdään vähintään 5 kpl tiivistettävää kerrosta kohti 1510 Pintamaan poisto Alueelta on poistettu pintamaat LEIKKAUKSET, KAIVANNOT JA AVO- OJARAKENTEET 2100 Maaleikkaus 2110 Maaleikkaus, massat penkereisiin ja täyttöihin Altaan kohdalta leikattavat moreenit käytetään patorakenteeseen ja mahdollisiin massanvaihtoihin. Altaan sisäluiska tehdään kaltevuuteen 1:2ja ulkoluiska kaltevuuteen 1:2. Maaleikkaus- ja pengerluiskiin tulee rakennekerrosten ja leikkauspinnan / penkereen väliin suodatinkangas käyttöluokka N3. Maanleikkauksissa altaan luiskiin rakennetaan suodatinkanakaan päälle 300 mm vahvuinen murskekerros #0 100 mm, jonka päälle toinen 50 mm vahvuinen murskekerros murskeesta #0 16 mm ja sen päälle asennetaan bentoniittimatto. Kallioleikkauksissa tehdään 500 mm syvyinen kallion irtilouhinta. Altaan pohja kiilataan 100 mm vahvuisella murskekerroksella (#0 64 mm ) ja sen päälle rakennetaan 50 mm vahvuinen suojakerros murskeesta #0 16 mm, jonka päälle asennetaan bentoniittimatto. Luiskissa kiilatun louheen päälle levitetään 300 mm vahvuinen suojamoreenikerros, raekoko #0 64 mm. Tarvittaessa asennetaan suodatinkangas N3. Suojakerroksen paksuuden alituksia ei sallita. Suojakerroksen tiiviysvaatimus on 90 % Proctor- kokeella määritetystä maksimitiiveydestä.

8 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET Massanvaihtoon kuuluvat kaivannot 2210 Pehmeän perusmaan poisto, kaivannon teko Padon alta on pehmeä perusmaa poistettu KALLIORAKENTEET 3110 Kallioleikkaus, massat penkereisiin ja täyttöihin Kallioleikkauksista saatava louhe käytetään patorakenteisiin. Irtilouhinta tehdään altaan pohjan alapuolelle ja leikkausluiskiin siten, että rakenteen alle jää irtilouhittua kalliota vähintään 500 mm. Irtilouhinnan päälle tehdään kiilaus huolellisesti tiivistämällä, ettei materiaalia pääse myöhemmin varisemaan lohkareiden väleihin PENGER- JA KERROSRAKENTEET 4200 Louherakenteet ja -padot 4270 Louherakenne ja kiilaus Penkereet tehdään louheesta mm ja louhepenkereen kiilaukseen valitaan pienempiä louhejakeita. Kiilaus on tehtävä huolellisesti tiivistämällä, ettei materiaalia pääse myöhemmin varisemaan lohkareiden väleihin. Kerralla tiivistettävän louhepenkereen osakerroksen maksimi kerrospaksuus on 1 m. Kukin kerros tiivistetään vähintään 8 tn täryjyrällä ja ylityskertoja on oltava vähintään 6. Osakerroksen tiivistämistyön alussa tarvittava ylityskertojen määrä tarkistetaan levykuormituskokeen E2/E1 suhteen avulla. Alimman osakerroksen päältä tiiveyssuhdevaatimus on 2.6 (2.4) ja muiden kerrosten päältä 2.4 (2.2). Suluissa on esitetty vastaava vaatimus pudotuspainolaitteelle. Laaduntarkkailussa levykuormituskokeita tehdään 100 m välein. Louhepenger ei saa sisältää lohkareita, joiden läpimitta on suurempi kuin 2/3 kerralla tiivistettävän kerroksen paksuudesta. Patoon tiivistetyn moreenin tiiviysvaatimus on 92 % Proctor tiiviydestä (keskiarvo). Pienin sallittu yksittäinen tiiviysaste on 90 %. HDPE- kalvoista

9 Talvivaara Sotkamo Oy, maanrakennusurakka71 (MRU71) TYÖKOHTAISET TYÖSELITYKSET JA LAATUVAATIMUKSET tehtävä varsinainen vesieristysrakenne estää suotovirtauksen padon läpi ja siitä aiheutuvan huokospaineen kohoamisen padon sisällä PERUSTUS JA PUTKIRAKENTEET 6800 Kuivatusrakenteet ja putkistot Altaiden keskelle irtilouhittuun kallioon asennetaan halkaisijaltaan 250 mm salaoja, jonka ympärystäyttö tehdään murskeella #4 20 mm. Tarvittaessa salaojan ympärystäyttö suojataan suodatinkankaalla käyttöluokka N3. Salaojitus varustetaan tarkastuskaivoilla Ø=600 mm (2kpl). Altaiden päihin, kalvojen väliin, asennetaan kuivatuskerrokseen ulottuvat halkaisijaltaan 315 mm tarkkailuputket (2 kpl) mahdollisten vuotojen toteamiseksi Taisto Viita Suunnitteluinsinööri Talvivaara Sotkamo Oy Lauri Järvi Projektipäällikkö Destia Oy, Infrasuunnittelu

10 DESTIA Oy Infrasuunnittelu MÄÄRÄLUETTELO MRU71, ALLAS MP1b Hanke:TALVIVAARA SOTKAMO OY Littera Tehtävä Yksikkö Määrä Huom Kallioleikkaukset 3100 Kallioleikkaus, massat louhepenkereeseen m3ktr Louherakenteet ja -padot 4320 Louhepenger m3rtr 8500 Hankitaan ulkopuolelta 4300 Täytöt 4320 Moreenitäyttö sisäluiskaan m3rtr 570 Louhepenkereen sisäpuolinen moreenitäyttö 4321 Ulkoluiskan täyttö m3rtr Suodatin-, eristys- ja jakavat kerrokset 4450 Suodatinkangas m Vain maaleikkausiin ja sisäluikaan 4450 Murskekerros KaM 0 16 (50mm) m3rtr Kiilauskerros KaM (150mm) m3rtr Pienlouhe KaM (400mm) m3rtr Erikoisratkaisut, bentoniitimatto m Erikoisratkaisut, salaojamattomatto m Kuivatuskerros KaM 0..4 mm (300mm) m3rtr 85 Kalvojen väliin altaan pohjalla 4450 Erikoisratkaisut, HPDE-kalvo 2.0 mm m Erikoisratkaisut, HPDE-kalvo 1.5 mm m Kuivatusrakenteet ja putkistot 6830 Salaojat M250 m Tarkastusputket M315 m 15,5 Paalulla Salaojan tarkastuskaivot M600 kpl 2

11

12

13

14

15

16

17

18
