2232 Rakennuksen täytöt

Transkriptio

1 Rakennuksen ulkopuoliset täytöt Rakennuksen ulkopuolinen täyttö sisältää rakennuskaivannon täytöt rakennuksen sokkeli- /anturalinjan ulkopuolella Rakennuksen ulkopuolisten täyttöjen materiaalit Kiviaines ei sisällä epäpuhtauksia tai ympäristölle haitallisia aineita eikä ole rapautunutta tai rapautumisherkkää. Kiviaineksen rapautumisherkkyyttä voidaan tarvittaessa arvioida kiviaineksen kokonaisrikkipitoisuuden avulla. Mikäli kiviaines on kovin ruosteista tai siinä on silmämääräisesti havaittavissa heikentynyttä tai rapautunutta kiviainesta, kyseisten testien avulla voidaan arvioida kiviaineksen vaatimuksenmukaisuus SFS 7006:n mukaisesti SFS 7006:n vaatimuksena ulkopuoliselle täytölle on, että kokonaisrikin määrä saa olla korkeintaan 1% (luokka S 1,0 ) Jos kuitenkin kiviaineksessa tiedetään olevan magneettikiisua, suurin sallittu kokonaisrikin määrä on 0,4% (luokka S 0,4 ). Rakennusmateriaalin tuottajan ja maahantuojan on huolehdittava, että materiaalit täyttävät Säteilyturvakeskuksen ohjeen ST 12.2 sekä Rakentamismääräyskokoelman B3 vaatimukset. Kallioalueilta, joilta tuotetaan talonrakennukseen käytettäviä salaojasepeleitä ja kapillaarikatkosepeleitä on määritettävä radioaktiivisuus liitteen 22321:Liite 1 mukaisesti. Viitteet SFS 7006 Sitomattomiin ja hydraulisesti sidottuihin materiaaleihin käytettäviltä kiviaineksilta talonrakentamisessa vaadittavat ominaisuudet ja vaatimustasot Rakennusmateriaalien ja tuhkan radioaktiivisuus. ST 12.2 ( ) B3 Suomen rakentamismääräyskokoelma, Pohjarakenteet. Salaojaputken ympärystäyttönä ja perusmuurin vastaisessa salaojituskerroksessa käytetään kuvan 22321:K1 mukaisia rakeisuuksia.

2 2 Käytettävien kiviainesten rakeisuuskäyrien tulee kulkea materiaalien rakeisuusvaatimusten rajakäyrien sisällä. alueen vasemman puoleisen rajakäyrän alitusta ei sallita. 1a Materiaalia käytetään rakennuksen alapohjan alle tehtävässä kapillaarikatkona toimivassa salaojituskerroksessa aina ja perusmuurin vierustan salaojituskerroksessa silloin, kun pohja- tai vajovesiä virtaa voimakkaasti rakennuksen vierustalle maakerroksia tai kallionpintaa pitkin. Tällaisia ovat esimerkiksi paikat, jossa rakennus sijaitsee rakennusta kohti viettävässä rinteessä. 1 Materiaalia käytetään normaalissa kuivatustilanteessa rakennuksen perusmuurin vastaisessa salaojituskerroksessa. Alapohjan alla käytetään kuitenkin 1a kiviainesta. Kuva 22321:K1 Salaojan ympärystäytön rakeisuus Taulukko 22321:T1 Salaojan ympärystäytön rakeisuuden ohjealueet Seula ,6 8 11, ,4 31, Alue Alue 1a RIL 126 Rakennuspohjan ja tonttialueen kuivatus. Muina täyttömateriaaleina käytetään hiekkaa ja sitä karkeampia tiivistettävissä olevia kivennäismaalajeja tai murskeita. Materiaali ei sisällä yli 300 mm:n lohkareita eikä haitallisia määriä humusta tai muita epäpuhtauksia. Materiaali ei sisällä lunta, jäätä eikä jäätyneitä maakokkareita tai materiaaleja. Kaivumateriaalin kelpoisuus täyttöihin arvioidaan silmämääräisesti ja tarvittaessa rakeisuustutkimuksin. Routaeristeet ovat suunnitelma-asiakirjojen mukaiset, katso luku Solumuovisen routaeristeen ympärystäytöt eivät saa vaurioittaa levyä. Tarvittaessa levyn ympärille tehdään suojakerros hiekasta.

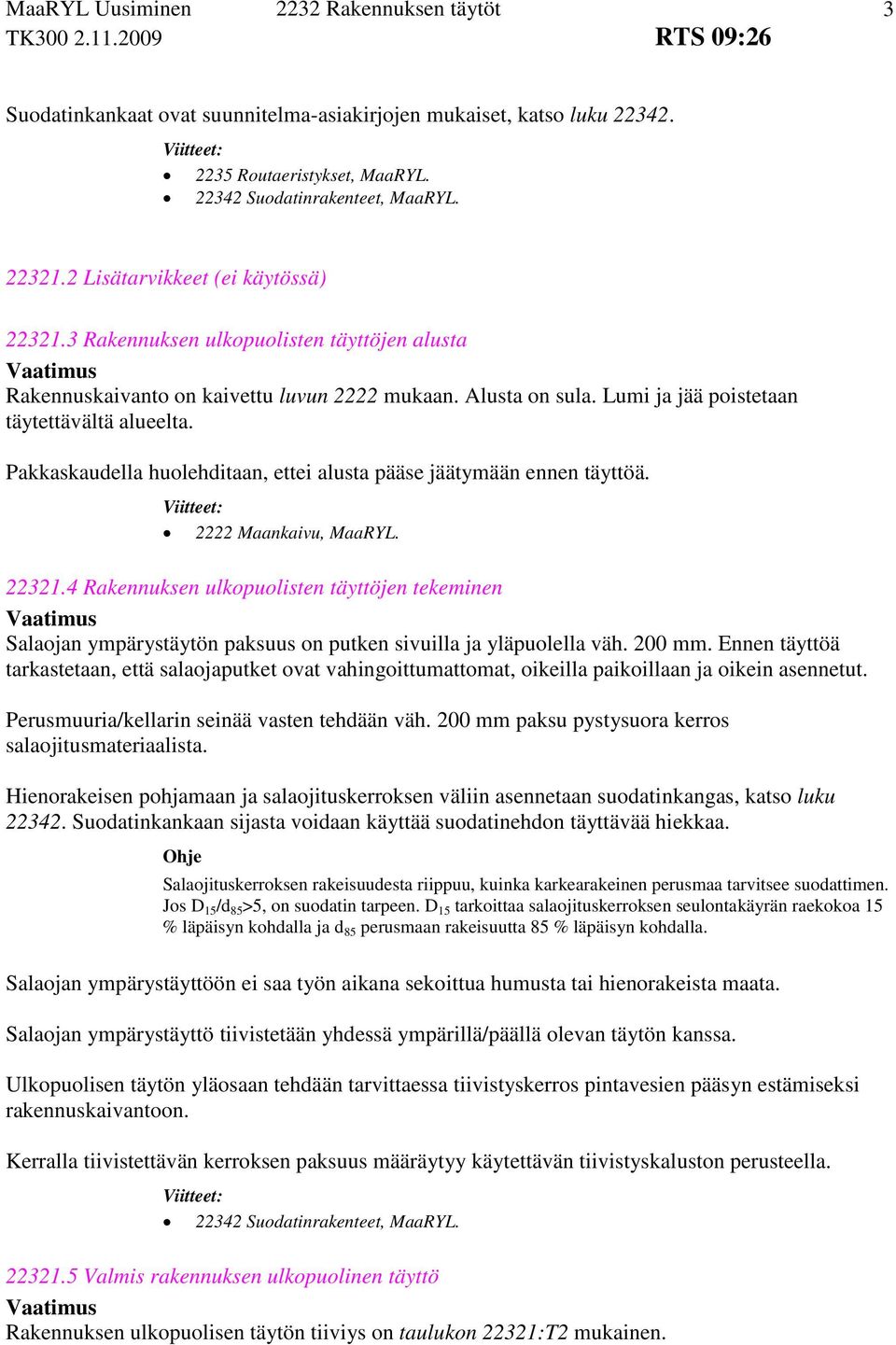

3 3 Suodatinkankaat ovat suunnitelma-asiakirjojen mukaiset, katso luku Routaeristykset, MaaRYL Suodatinrakenteet, MaaRYL Lisätarvikkeet (ei käytössä) Rakennuksen ulkopuolisten täyttöjen alusta Rakennuskaivanto on kaivettu luvun 2222 mukaan. Alusta on sula. Lumi ja jää poistetaan täytettävältä alueelta. Pakkaskaudella huolehditaan, ettei alusta pääse jäätymään ennen täyttöä Maankaivu, MaaRYL Rakennuksen ulkopuolisten täyttöjen tekeminen Salaojan ympärystäytön paksuus on putken sivuilla ja yläpuolella väh. 200 mm. Ennen täyttöä tarkastetaan, että salaojaputket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennetut. Perusmuuria/kellarin seinää vasten tehdään väh. 200 mm paksu pystysuora kerros salaojitusmateriaalista. Hienorakeisen pohjamaan ja salaojituskerroksen väliin asennetaan suodatinkangas, katso luku Suodatinkankaan sijasta voidaan käyttää suodatinehdon täyttävää hiekkaa. Salaojituskerroksen rakeisuudesta riippuu, kuinka karkearakeinen perusmaa tarvitsee suodattimen. Jos D 15 /d 85 >5, on suodatin tarpeen. D 15 tarkoittaa salaojituskerroksen seulontakäyrän raekokoa 15 % läpäisyn kohdalla ja d 85 perusmaan rakeisuutta 85 % läpäisyn kohdalla. Salaojan ympärystäyttöön ei saa työn aikana sekoittua humusta tai hienorakeista maata. Salaojan ympärystäyttö tiivistetään yhdessä ympärillä/päällä olevan täytön kanssa. Ulkopuolisen täytön yläosaan tehdään tarvittaessa tiivistyskerros pintavesien pääsyn estämiseksi rakennuskaivantoon. Kerralla tiivistettävän kerroksen paksuus määräytyy käytettävän tiivistyskaluston perusteella Suodatinrakenteet, MaaRYL Valmis rakennuksen ulkopuolinen täyttö Rakennuksen ulkopuolisen täytön tiiviys on taulukon 22321:T2 mukainen.

4 4 Taulukko 22321:T2 Rakennuksen ulkopuolisen täytön tiiviys Laatuluokka 1(raskas liikenne ja hallien sisäänajot) 2 1) (talonrak.) 3 (mm. istutusalue) Pienin sallittu yksittäinen tiiviysaste % Vastaava kevyen pudotuspainolaitteen tiiviyssuhde, kun pohjalevyn halkaisija on 132 mm ja kerrospaksuus ) 3) mm 2,5 2,8 2,9 1) normaaliluokka 2) Taulukon arvot koskevat Loadman-laitetta. Lähde: AL-Engineering Oy ) Vaikutussyvyys noin 1,5 x D, mutta kuormitus pienempi kuin esimerkiksi LKK:ssa. Täytön yläpinnan tason sallitut poikkeamat ovat samat kuin päälle tulevan rakenteen Rakennuksen ulkopuolisten täyttöjen kelpoisuuden osoittaminen Salaojitusmateriaalin rakeisuus todetaan rakeisuuskäyrin. Muiden maa-ainesten rakeisuus todetaan silmämääräisesti ja toimitusasiakirjojen perusteella. Käytettyjen materiaalien rakeisuuskäyrät liitetään kelpoisuuskirjaan. Tiiviystarkkailu esitetään suunnitelma-asiakirjoissa. Taulukon 22321:T2 mukaisissa laatuluokissa 2 ja 3 vierustäytön tiiviyttä tarkkaillaan yleensä työtapamenettelyllä. Laatuluokassa 1 sekä syvissä laatuluokkien 2 ja 3 vierustäytöissä (esim. kellarillinen rakennus) tiiviyttä voidaan tarkkailla kerroksittain kevyellä pudotuspainolaitteella. Routaeristeiden, suodatinkankaiden yms. todetaan pakkausmerkintöjen ja toimitusasiakirjojen perusteella Rakennuksen ulkopuolisten täyttöjen korjaustyöt Rakennuksen ulkopuolisten täyttöjen tekemisen ympäristövaikutukset Yleisiä laatuvaatimuksia ei ole Rakennuksen sisäpuoliset täytöt Rakennuksen sisäpuolinen täyttö sisältää rakennuskaivannon täytöt rakennuksen sokkeli- /anturalinjan sisäpuolella ja lattia-/anturatason alapuolella Rakennuksen sisäpuolisten täyttöjen materiaalit Salaojituskerroksen materiaalina käytetään kuvan 22321:K1 mukaisia rakeisuuksia.

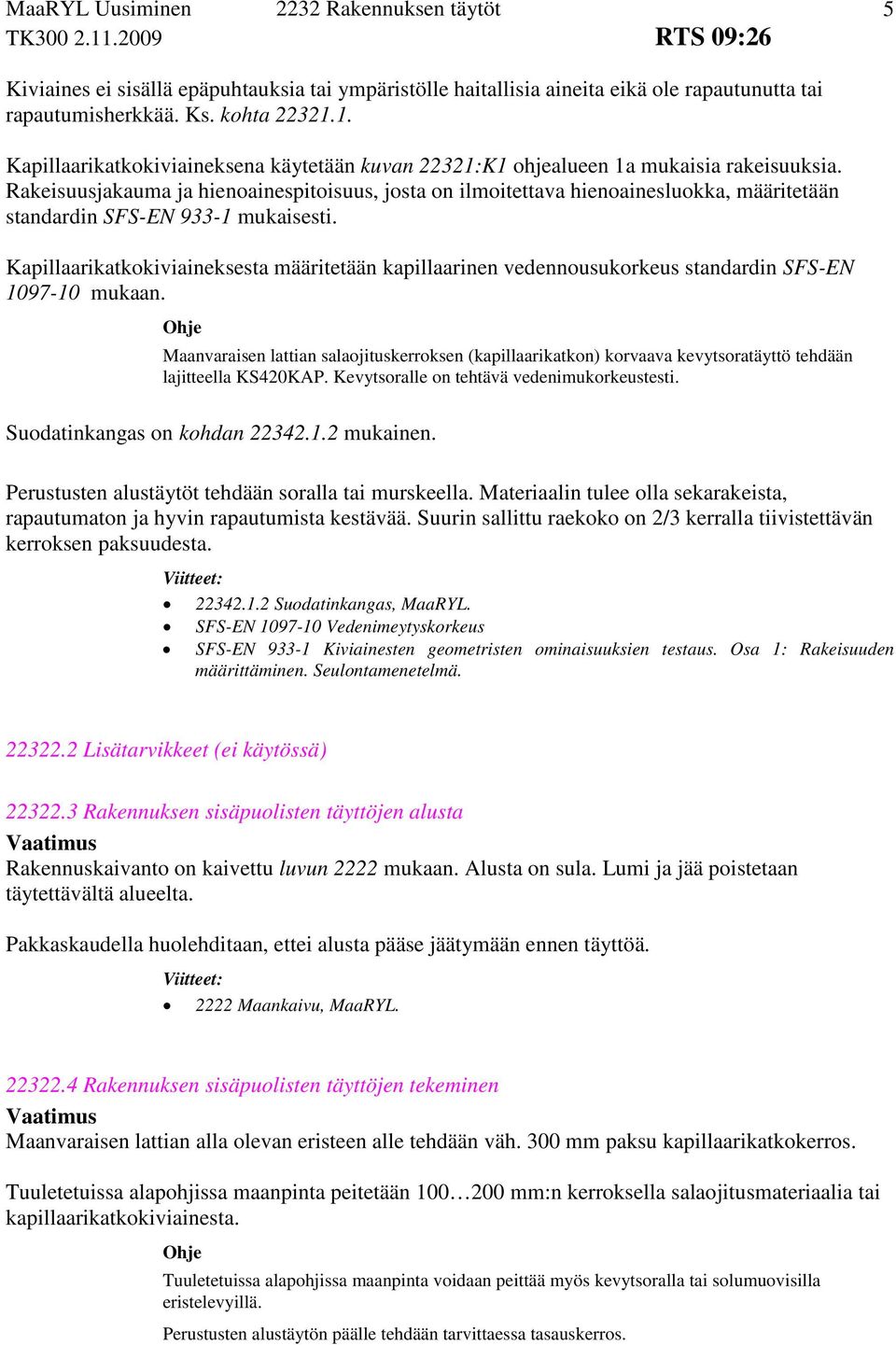

5 5 Kiviaines ei sisällä epäpuhtauksia tai ympäristölle haitallisia aineita eikä ole rapautunutta tai rapautumisherkkää. Ks. kohta Kapillaarikatkokiviaineksena käytetään kuvan 22321:K1 ohjealueen 1a mukaisia rakeisuuksia. Rakeisuusjakauma ja hienoainespitoisuus, josta on ilmoitettava hienoainesluokka, määritetään standardin SFS-EN mukaisesti. Kapillaarikatkokiviaineksesta määritetään kapillaarinen vedennousukorkeus standardin SFS-EN mukaan. Maanvaraisen lattian salaojituskerroksen (kapillaarikatkon) korvaava kevytsoratäyttö tehdään lajitteella KS420KAP. Kevytsoralle on tehtävä vedenimukorkeustesti. Suodatinkangas on kohdan mukainen. Perustusten alustäytöt tehdään soralla tai murskeella. Materiaalin tulee olla sekarakeista, rapautumaton ja hyvin rapautumista kestävää. Suurin sallittu raekoko on 2/3 kerralla tiivistettävän kerroksen paksuudesta Suodatinkangas, MaaRYL. SFS-EN Vedenimeytyskorkeus SFS-EN Kiviainesten geometristen ominaisuuksien testaus. Osa 1: Rakeisuuden määrittäminen. Seulontamenetelmä Lisätarvikkeet (ei käytössä) Rakennuksen sisäpuolisten täyttöjen alusta Rakennuskaivanto on kaivettu luvun 2222 mukaan. Alusta on sula. Lumi ja jää poistetaan täytettävältä alueelta. Pakkaskaudella huolehditaan, ettei alusta pääse jäätymään ennen täyttöä Maankaivu, MaaRYL Rakennuksen sisäpuolisten täyttöjen tekeminen Maanvaraisen lattian alla olevan eristeen alle tehdään väh. 300 mm paksu kapillaarikatkokerros. Tuuletetuissa alapohjissa maanpinta peitetään mm:n kerroksella salaojitusmateriaalia tai kapillaarikatkokiviainesta. Tuuletetuissa alapohjissa maanpinta voidaan peittää myös kevytsoralla tai solumuovisilla eristelevyillä. Perustusten alustäytön päälle tehdään tarvittaessa tasauskerros.

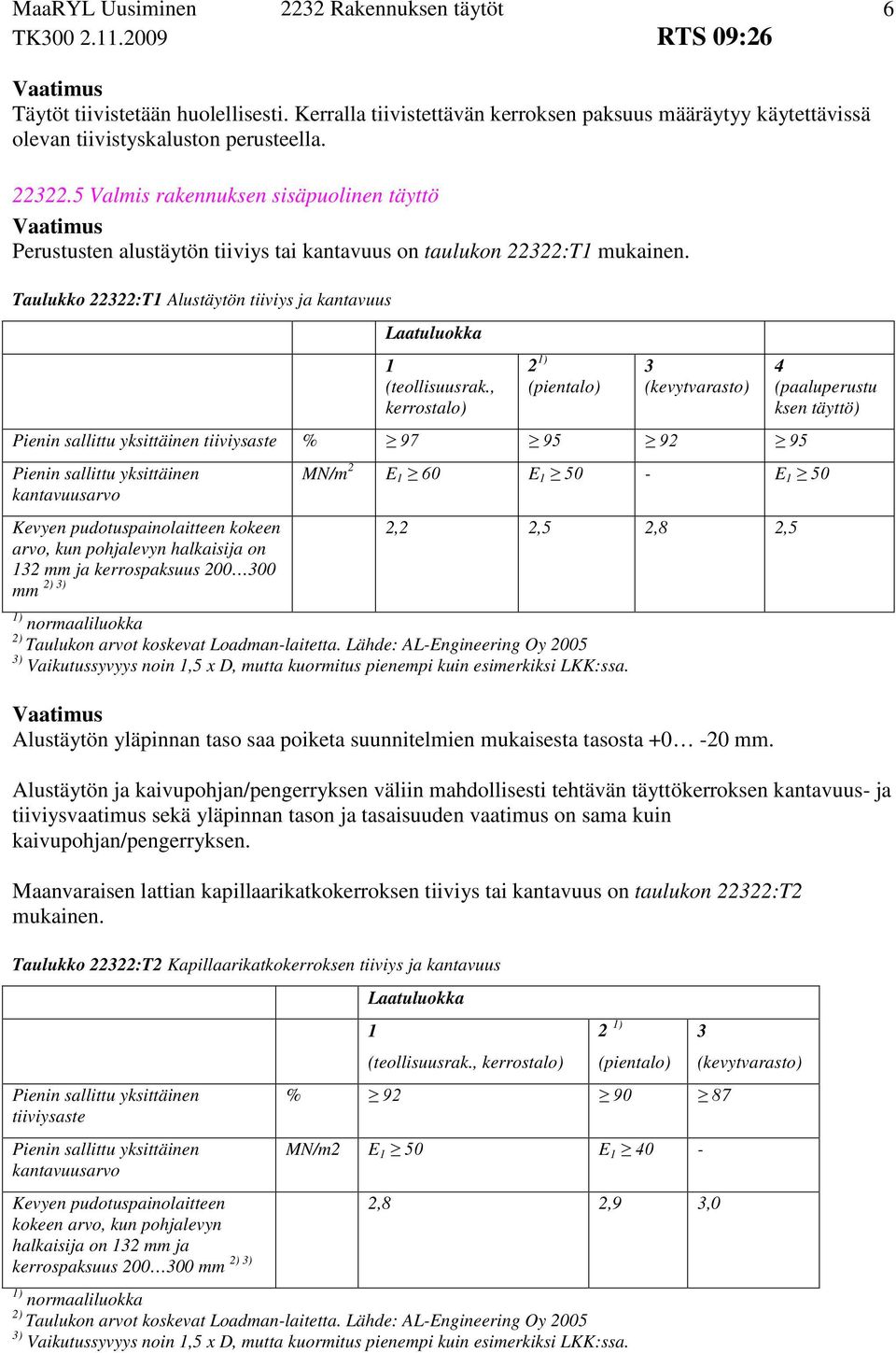

6 6 Täytöt tiivistetään huolellisesti. Kerralla tiivistettävän kerroksen paksuus määräytyy käytettävissä olevan tiivistyskaluston perusteella Valmis rakennuksen sisäpuolinen täyttö Perustusten alustäytön tiiviys tai kantavuus on taulukon 22322:T1 mukainen. Taulukko 22322:T1 Alustäytön tiiviys ja kantavuus Laatuluokka 1 (teollisuusrak., kerrostalo) 2 1) (pientalo) 3 (kevytvarasto) Pienin sallittu yksittäinen tiiviysaste % Pienin sallittu yksittäinen kantavuusarvo Kevyen pudotuspainolaitteen kokeen arvo, kun pohjalevyn halkaisija on 132 mm ja kerrospaksuus ) 3) mm 4 (paaluperustu ksen täyttö) MN/m 2 E 1 60 E E ,2 2,5 2,8 2,5 1) normaaliluokka 2) Taulukon arvot koskevat Loadman-laitetta. Lähde: AL-Engineering Oy ) Vaikutussyvyys noin 1,5 x D, mutta kuormitus pienempi kuin esimerkiksi LKK:ssa. Alustäytön yläpinnan taso saa poiketa suunnitelmien mukaisesta tasosta mm. Alustäytön ja kaivupohjan/pengerryksen väliin mahdollisesti tehtävän täyttökerroksen kantavuus- ja tiiviysvaatimus sekä yläpinnan tason ja tasaisuuden vaatimus on sama kuin kaivupohjan/pengerryksen. Maanvaraisen lattian kapillaarikatkokerroksen tiiviys tai kantavuus on taulukon 22322:T2 mukainen. Taulukko 22322:T2 Kapillaarikatkokerroksen tiiviys ja kantavuus Pienin sallittu yksittäinen tiiviysaste Pienin sallittu yksittäinen kantavuusarvo Kevyen pudotuspainolaitteen kokeen arvo, kun pohjalevyn halkaisija on 132 mm ja 2) 3) kerrospaksuus mm Laatuluokka 1 (teollisuusrak., kerrostalo) 2 1) (pientalo) % MN/m2 E 1 50 E ,8 2,9 3,0 1) normaaliluokka 2) Taulukon arvot koskevat Loadman-laitetta. Lähde: AL-Engineering Oy ) Vaikutussyvyys noin 1,5 x D, mutta kuormitus pienempi kuin esimerkiksi LKK:ssa. 3 (kevytvarasto)

7 7 Kapillaarikatkokerroksen yläpinnan taso saa poiketa suunnitelmien mukaisesta tasosta mm. Kapillaarikatkokerroksen ja kaivantopohjan/pengerryksen väliin mahdollisesti tehtävän täyttökerroksen kantavuus-, tiiviys-, yläpinnan tason ja tasaisuuden vaatimus on sama kuin kaivantopohjan/pengerryksen Rakennuksen sisäpuolisten täyttöjen kelpoisuuden osoittaminen Kapillaarikatkokerroksen rakeisuus todetaan rakeisuuskäyrin. Muiden maa-ainesten rakeisuus todetaan silmämääräisesti ja toimitusasiakirjojen perusteella. Kapillaarikatkokiviaineksesta määritetään kapillaarinen vedennousukorkeus standardin SFS-EN mukaan. Tiiviystarkkailu esitetään suunnitelma-asiakirjoissa. Tiiviys- ja kantavuuskokeiden tulokset, mittauspöytäkirjat, materiaalitodistukset, rakeisuuskäyrät yms. liitetään työmaalla aina ajan tasalla pidettävään kelpoisuusasiakirjaan. SFS-EN Vedenimeytyskorkeus Rakennuksen sisäpuolisten täyttöjen korjaustyöt (ei käytössä) Rakennuksen sisäpuolisten täyttöjen tekemisen ympäristövaikutukset Yleisiä laatuvaatimuksia ei ole.
