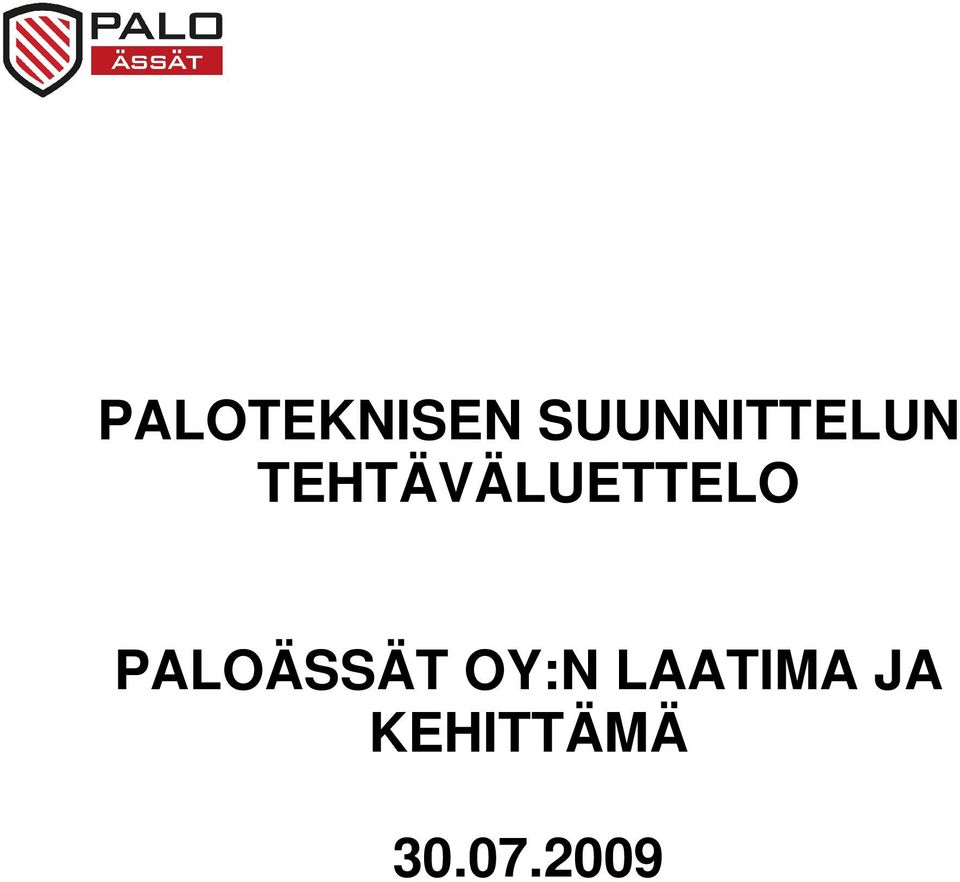

1 PALOTEKNISEN SUUNNITTELUN TEHTÄVÄLUETTELO PALOÄSSÄT OY:N LAATIMA JA KEHITTÄMÄ

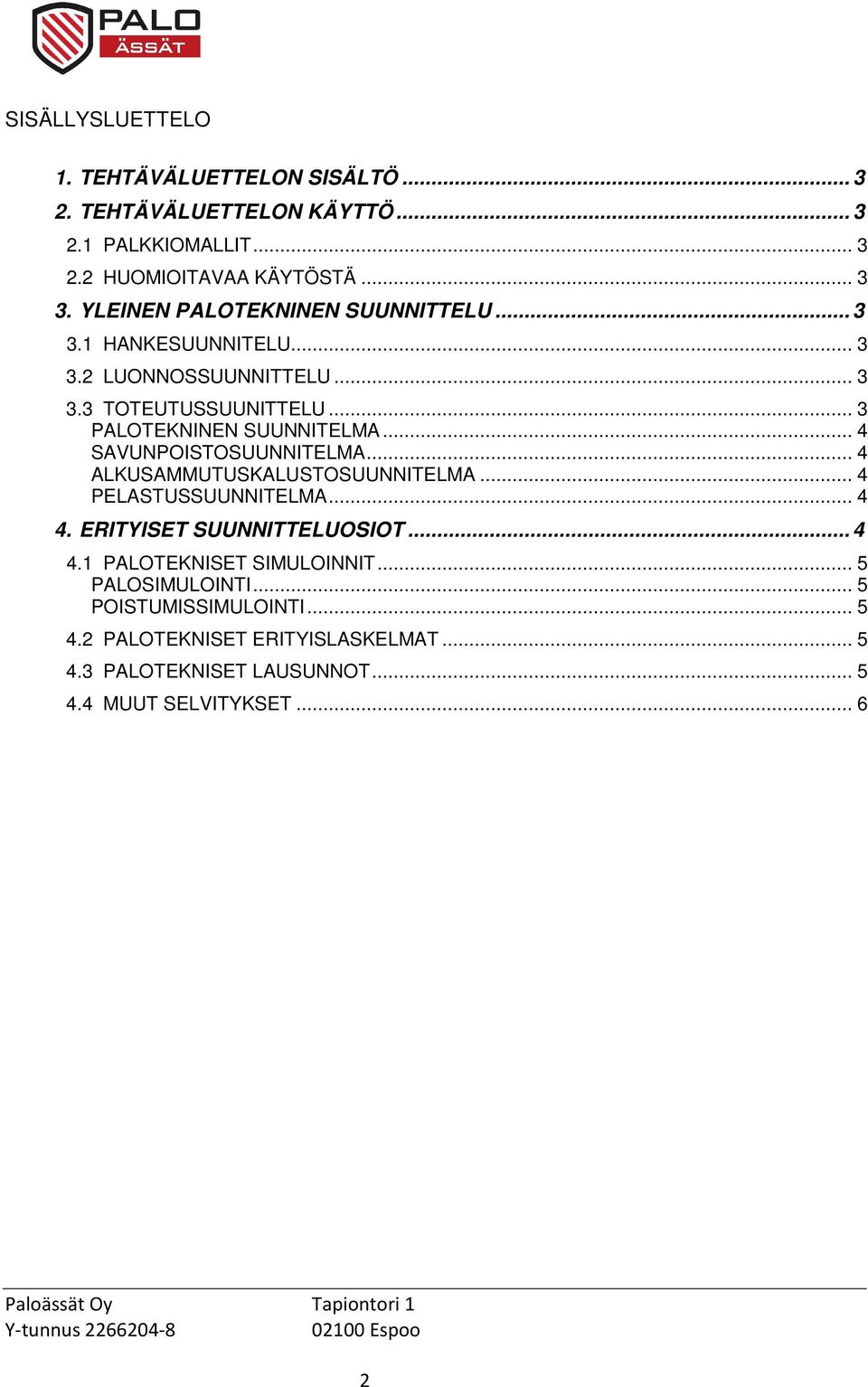

2 SISÄLLYSLUETTELO 1. TEHTÄVÄLUETTELON SISÄLTÖ TEHTÄVÄLUETTELON KÄYTTÖ PALKKIOMALLIT HUOMIOITAVAA KÄYTÖSTÄ YLEINEN PALOTEKNINEN SUUNNITTELU HANKESUUNNITELU LUONNOSSUUNNITTELU TOTEUTUSSUUNITTELU... 3 PALOTEKNINEN SUUNNITELMA... 4 SAVUNPOISTOSUUNNITELMA... 4 ALKUSAMMUTUSKALUSTOSUUNNITELMA... 4 PELASTUSSUUNNITELMA ERITYISET SUUNNITTELUOSIOT PALOTEKNISET SIMULOINNIT... 5 PALOSIMULOINTI... 5 POISTUMISSIMULOINTI PALOTEKNISET ERITYISLASKELMAT PALOTEKNISET LAUSUNNOT MUUT SELVITYKSET

3 1. TEHTÄVÄLUETTELON SISÄLTÖ Tehtäväluettelon tarkoituksena on kuvata paloteknisen suunnittelun sisältö rakennushankkeessa. Luettelo on jaettu kahteen osaan, joista toinen kuvaa paloteknisen suunnittelun yleistä osaa ja toinen erityisiä suunnitteluosioita. Yleisessä osassa kuvataan kaikista hankkeista laadittavat suunnitelmat. Erityisillä suunnitteluosioilla tarkoitetaan tässä erilaisia paloteknisiä erityissuunnitelmia, kuten palo- ja poistumissimulointeja. Lisäksi listataan erityistehtävät. Tehtäväluetteloa laadittaessa on oletettu sopimussuhteessa käytettäväksi KSE 1995 sopimusehtoja. 2. TEHTÄVÄLUETTELON KÄYTTÖ Tätä tehtäväluetteloa voidaan käyttää paloteknisen suunnittelun tarjouspyynnön, tarjouksen ja suunnittelun osana. Suunnittelusopimus voidaan laatia vain osasta tehtäväluettelon kohdista. 2.1 PALKKIOMALLIT Yleensä paloteknisen suunnittelun toimeksiannoissa käytetään tuntiveloitusta. Jotkut suunnittelukokonaisuudet voidaan toteuttaa myös kokonaispalkkiolla. 2.2 HUOMIOITAVAA KÄYTÖSTÄ Tämä tehtäväluettelo on laadittu Paloässät Oy:n toimesta helpottamaan tilaajien ja suunnittelijoiden välistä kanssakäymistä. Tehtäväluettelo ei ole tyhjentävä, eikä kaikissa hankkeissa laadita kaikkia tässä kuvattuja suunnitelmia. Tarvittavat ja laadittavat suunnitelmat riippuvat hankkeesta, valituista suunnitteluratkaisuista ja viranomaisten vaatimuksista. Paloässät Oy ei vastaa luettelon käytöstä aiheutuneista välillisistä tai välittömistä vahingoista. 3. YLEINEN PALOTEKNINEN SUUNNITTELU Tässä osassa kuvataan yleensä paloteknisestä suunnittelusta laadittavat suunnitelmat rakennushankkeen vaiheen mukaan. 3.1 HANKESUUNNITELU Hankesuunnitteluvaiheessa tarkastellaan hankesuunnitelman toteutusvaihtoehdot palotekniseltä kannalta. Palotekninen suunnittelija osallistuu tarvittaessa suunnittelukokouksiin ja kertoo näkemyksensä hankkeen toteutettavuudesta eri suunnitelmavaihtoehdoilla. Hankesuunnitelmien tulosteista sovitaan erikseen. 3.2 LUONNOSSUUNNITTELU Luonnossuunnitteluvaiheessa palotekninen suunnittelija osallistuu suunnittelukokouksiin ja laatii erilaisia luonnossuunnitelmia ja laskelmia paloteknisestä toteutuksesta. Saatetaan laatia luonnos paloteknisestä suunnitelmasta. Luonnossuunnitelmien tulosteista sovitaan erikseen 3.3 TOTEUTUSSUUNITTELU Palotekninen suunnittelija osallistuu suunnittelukokouksiin. Suunnittelukokouksiin kuluvaa aikaa ei yleensä sisällytetä alla mainittujen suunnitelmien hintoihin tai suunnitelmiin 3

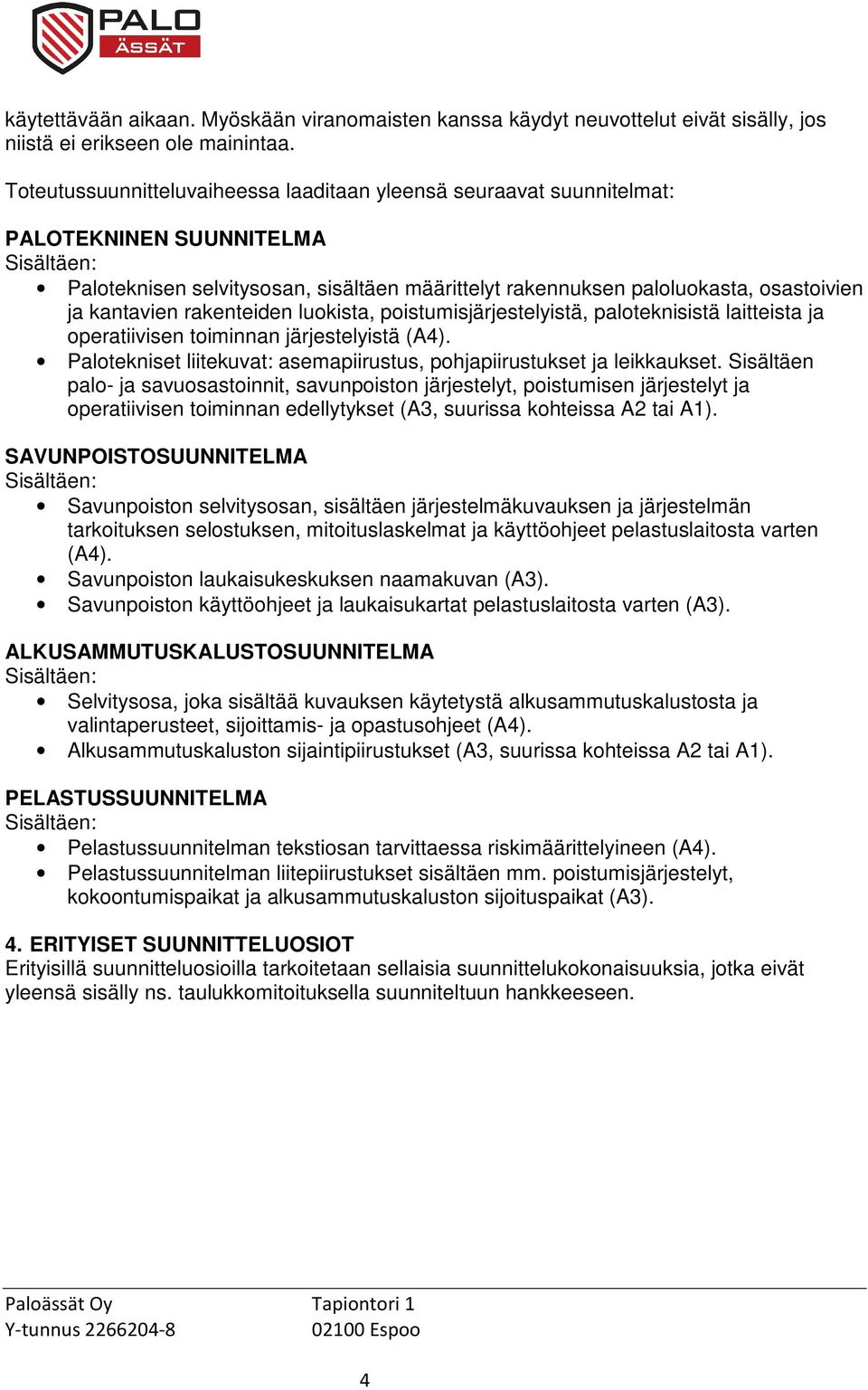

4 käytettävään aikaan. Myöskään viranomaisten kanssa käydyt neuvottelut eivät sisälly, jos niistä ei erikseen ole mainintaa. Toteutussuunnitteluvaiheessa laaditaan yleensä seuraavat suunnitelmat: PALOTEKNINEN SUUNNITELMA Paloteknisen selvitysosan, sisältäen määrittelyt rakennuksen paloluokasta, osastoivien ja kantavien rakenteiden luokista, poistumisjärjestelyistä, paloteknisistä laitteista ja operatiivisen toiminnan järjestelyistä (A4). Palotekniset liitekuvat: asemapiirustus, pohjapiirustukset ja leikkaukset. Sisältäen palo- ja savuosastoinnit, savunpoiston järjestelyt, poistumisen järjestelyt ja operatiivisen toiminnan edellytykset (A3, suurissa kohteissa A2 tai A1). SAVUNPOISTOSUUNNITELMA Savunpoiston selvitysosan, sisältäen järjestelmäkuvauksen ja järjestelmän tarkoituksen selostuksen, mitoituslaskelmat ja käyttöohjeet pelastuslaitosta varten (A4). Savunpoiston laukaisukeskuksen naamakuvan (A3). Savunpoiston käyttöohjeet ja laukaisukartat pelastuslaitosta varten (A3). ALKUSAMMUTUSKALUSTOSUUNNITELMA Selvitysosa, joka sisältää kuvauksen käytetystä alkusammutuskalustosta ja valintaperusteet, sijoittamis- ja opastusohjeet (A4). Alkusammutuskaluston sijaintipiirustukset (A3, suurissa kohteissa A2 tai A1). PELASTUSSUUNNITELMA Pelastussuunnitelman tekstiosan tarvittaessa riskimäärittelyineen (A4). Pelastussuunnitelman liitepiirustukset sisältäen mm. poistumisjärjestelyt, kokoontumispaikat ja alkusammutuskaluston sijoituspaikat (A3). 4. ERITYISET SUUNNITTELUOSIOT Erityisillä suunnitteluosioilla tarkoitetaan sellaisia suunnittelukokonaisuuksia, jotka eivät yleensä sisälly ns. taulukkomitoituksella suunniteltuun hankkeeseen. 4

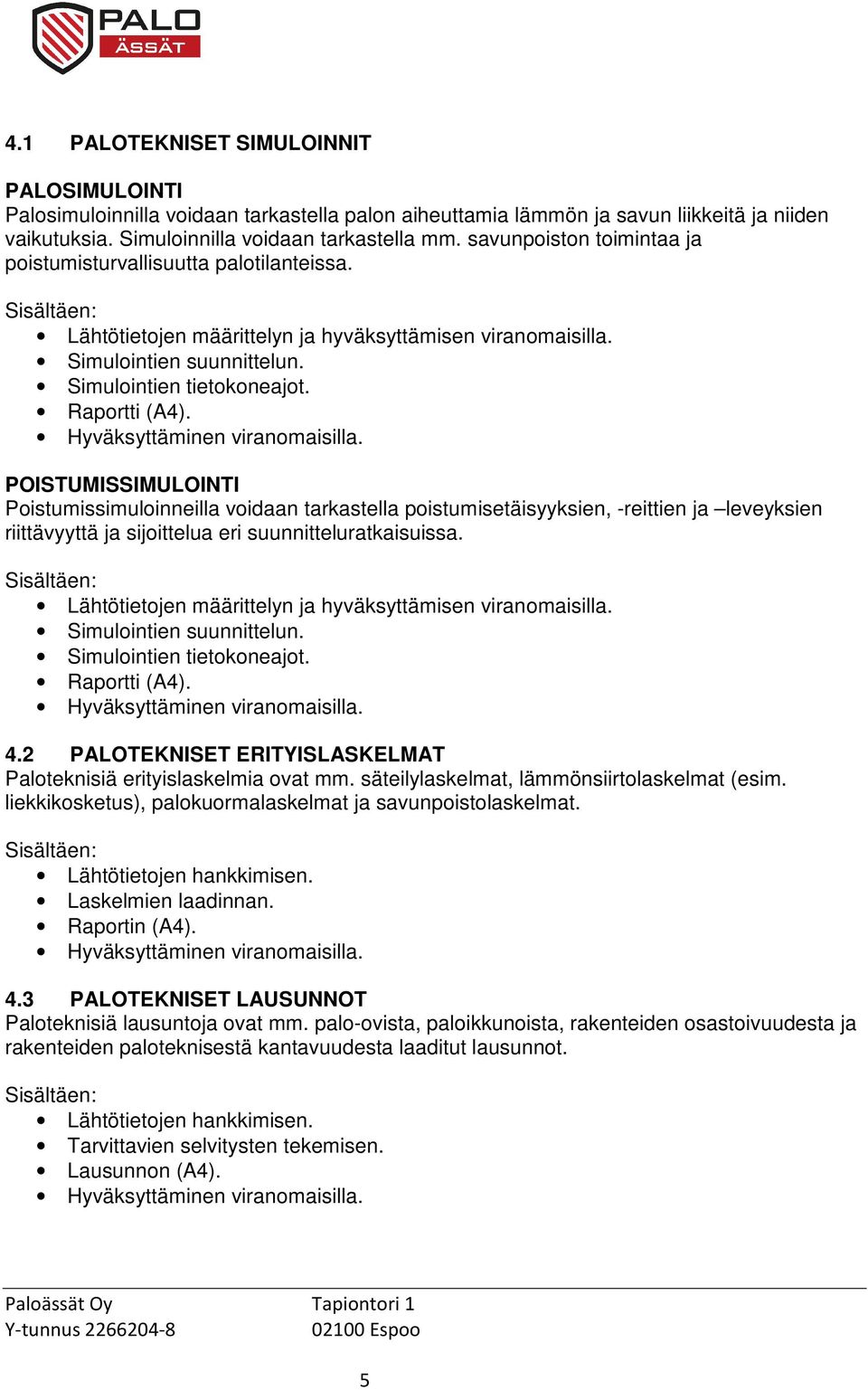

5 4.1 PALOTEKNISET SIMULOINNIT PALOSIMULOINTI Palosimuloinnilla voidaan tarkastella palon aiheuttamia lämmön ja savun liikkeitä ja niiden vaikutuksia. Simuloinnilla voidaan tarkastella mm. savunpoiston toimintaa ja poistumisturvallisuutta palotilanteissa. Lähtötietojen määrittelyn ja hyväksyttämisen viranomaisilla. Simulointien suunnittelun. Simulointien tietokoneajot. Raportti (A4). POISTUMISSIMULOINTI Poistumissimuloinneilla voidaan tarkastella poistumisetäisyyksien, -reittien ja leveyksien riittävyyttä ja sijoittelua eri suunnitteluratkaisuissa. Lähtötietojen määrittelyn ja hyväksyttämisen viranomaisilla. Simulointien suunnittelun. Simulointien tietokoneajot. Raportti (A4). 4.2 PALOTEKNISET ERITYISLASKELMAT Paloteknisiä erityislaskelmia ovat mm. säteilylaskelmat, lämmönsiirtolaskelmat (esim. liekkikosketus), palokuormalaskelmat ja savunpoistolaskelmat. Lähtötietojen hankkimisen. Laskelmien laadinnan. Raportin (A4). 4.3 PALOTEKNISET LAUSUNNOT Paloteknisiä lausuntoja ovat mm. palo-ovista, paloikkunoista, rakenteiden osastoivuudesta ja rakenteiden paloteknisestä kantavuudesta laaditut lausunnot. Lähtötietojen hankkimisen. Tarvittavien selvitysten tekemisen. Lausunnon (A4). 5

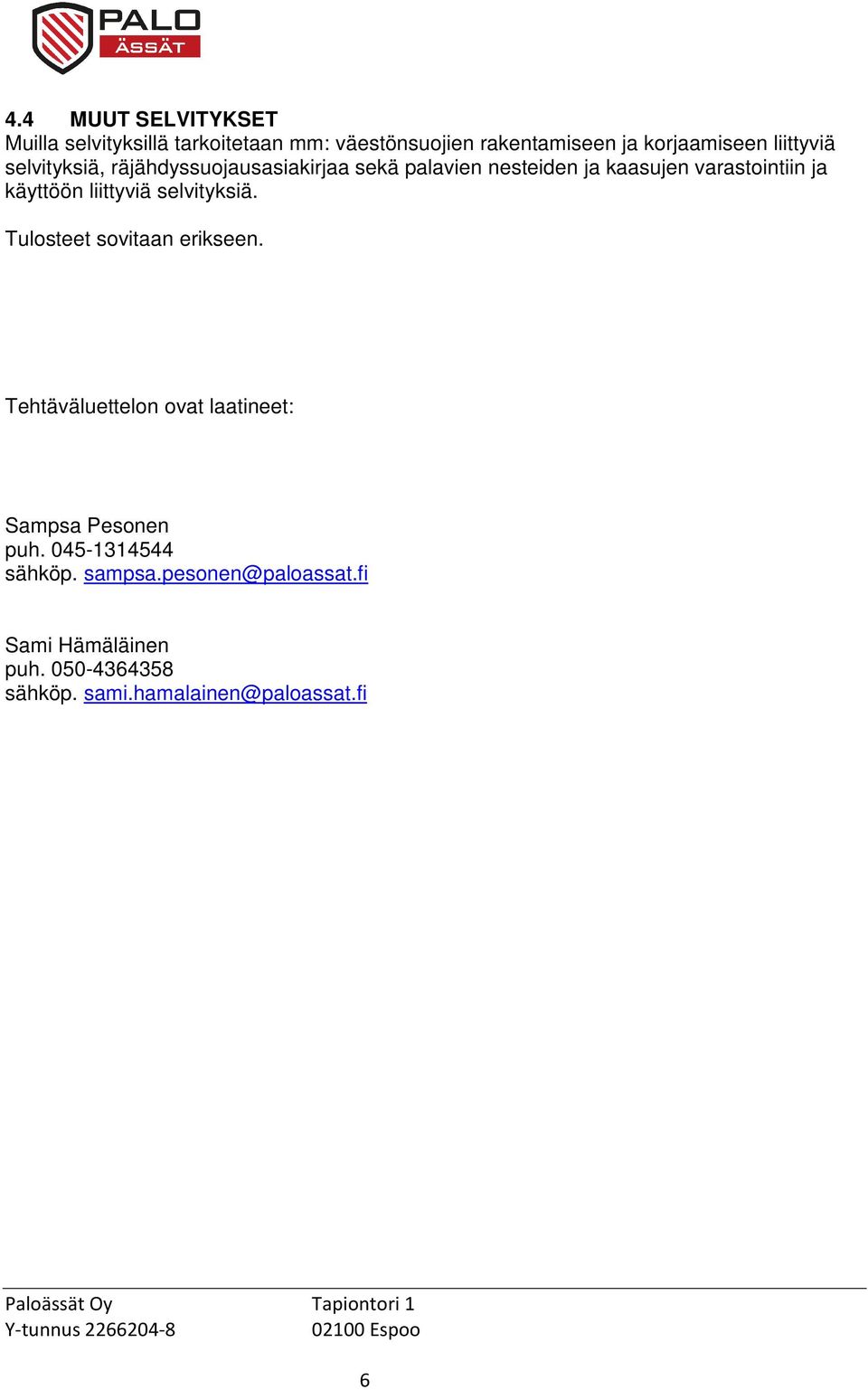

6 4.4 MUUT SELVITYKSET Muilla selvityksillä tarkoitetaan mm: väestönsuojien rakentamiseen ja korjaamiseen liittyviä selvityksiä, räjähdyssuojausasiakirjaa sekä palavien nesteiden ja kaasujen varastointiin ja käyttöön liittyviä selvityksiä. Tulosteet sovitaan erikseen. Tehtäväluettelon ovat laatineet: Sampsa Pesonen puh sähköp. Sami Hämäläinen puh sähköp. 6
