1 Rakennusten paloturvallisuus Ilpo Leino, turvallisuuspäällikkö

2 Kaikki tulipalot keskiarvo

3 Rakennuspalot ja rakennuspalovaarat keskiarvo

4 Normien mukainen toiminta Yrityksen toiminnan ja turvallisuuden varmistaminen Pelastustoiminta

5 Pelastuslaki (379/2011) Normistoa Valtioneuvoston asetus pelastustoimesta (407/2011) Valmisteilla olevia asioita, yms.

6 Normistoa Maankäyttö- ja rakennuslaki (132/1999) Rakentamismääräykset (RakMK ) Valmisteilla olevia asioita, yms.

7 Normistoa Kauppa- ja teollisuusministeriö Laki vaarallisten kemikaalien ja räjähteiden käsittelyn turvallisuudesta (390/2005) Valtioneuvoston asetus vaarallisten kemikaalien teollisen käsittelyn ja varastoinnin turvallisuusvaatimuksista (828/2012). Valtioneuvoston asetus vaarallisten kemikaalien käsittelyn ja varastoinnin valvonnasta (855/2012) Valtioneuvoston asetus nestekaasulaitosten turvallisuusvaatimuksista (858/2012).

8 Normistoa Vaaralliset aineet Pelastustoimen laitteet Painelaitteet

9 Normistoa Rakentamismääräykset A Yleinen osa B Rakenteiden lujuus C Eristykset D LVI JA energiatalous E Rakenteellinen paloturvallisuus F Yleinen rakennussuunnittelu G Asuntorakentaminen

10 RAKENNUSTEN PALOTURVALLISUUS: SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA (RakMK), OSAT E1-E9 E1 Rakennusten paloturvallisuus Määräykset 2011 ja ohjeet E2 Tuotanto- ja varastorakennusten paloturvallisuus Ohjeet 2005 E3 Pienet savuhormit Määräykset 2007 ja ohjeet E4 Autosuojien paloturvallisuus Ohjeet 2005 E7 Ilmanvaihtolaitosten Ohjeet 2004 paloturvallisuus E8 Muuratut tulisijat Ohjeet 1985 E9 Kattilahuoneiden ja polttoaine- Ohjeet 2005 varastojen paloturvallisuus Ympäristöopas 39: Rakennusten paloturvallisuus & Paloturvallisuus korjausrakentamisessa Opas 2003 (sis. mm. osastoivat ovet) uusi opas lausunnolle keväällä 2013 Ilmanvaihtolaitteistojen paloturvallisuusopas 2012 YM:n nettisivuilta

11

12 Tulipalossa Ongelma Ratkaisu 1 Näkyvyys 2 Savu 3 Kuumuus 4 Aika Osastointi, valaistut opasteet, merkkivalot Pintakerrosvaatimukset osastointi Palokuormaryhmät Uloskäytävät

13 E1 Rakennusten paloturvallisuus MÄÄRÄYKSET JA OHJEET 2011

14 RakMK E1: Määrittelyt Palomuuri kestää rakennuksen sortumisen Sisäinen käytävä johtaa uloskäytävään Uloskäytävä johtaa maan pinnalle tai turvalliselle paikalle

15 Käyttötavat Ryhmittelyn lähtökohtana on käyttöaika: päiväkäyttö iltakäyttö yökäyttö sekä se, miten hyvin käyttäjät tuntevat tilat ja miten he kykenevät pelastau-tumaan itse tai toisten avustamina palotilanteessa.

16 1.3 Vaatimuksen täyttymisen osoittaminen Palokuorma yli 1200 MJ/m2; o varastot 600 MJ/m MJ/m2; o myymälät alle 600 MJ/m2; o asunnot o pienmyymälät (alle 300m 2)

17 Rakennusten paloluokat P1 kerrostalo suuria henkilömääriä tai pinta-aloja kantavat rakenteet 60 min Kestää tulipalon sortumatta 1-2-kerroksisena kantava runko saa olla puuta

18 Rakennusten paloluokat P2 1-2 kerrosta tiukat vaatimukset pintakerroksille kantavat rakenteet 30 min Poikkeuksena puukerrostalot, max. 8 krs., kantavat rakenteet 60 min ja pakollinen sprinklaus

19 Rakennusten paloluokat P3 enintään 2 kerrosta pientalo ei vaatimuksia kantaville rakenteille

20 palonkestävä, yli 2 kerrosta kestää paloa 1 tuntia paloapidättävä, max 2 krs kestää paloa ½ tuntia paloahidastava, pientalo kestää paloa 0 tuntia

21

22 Nukutaan Päiväkäyttö

23

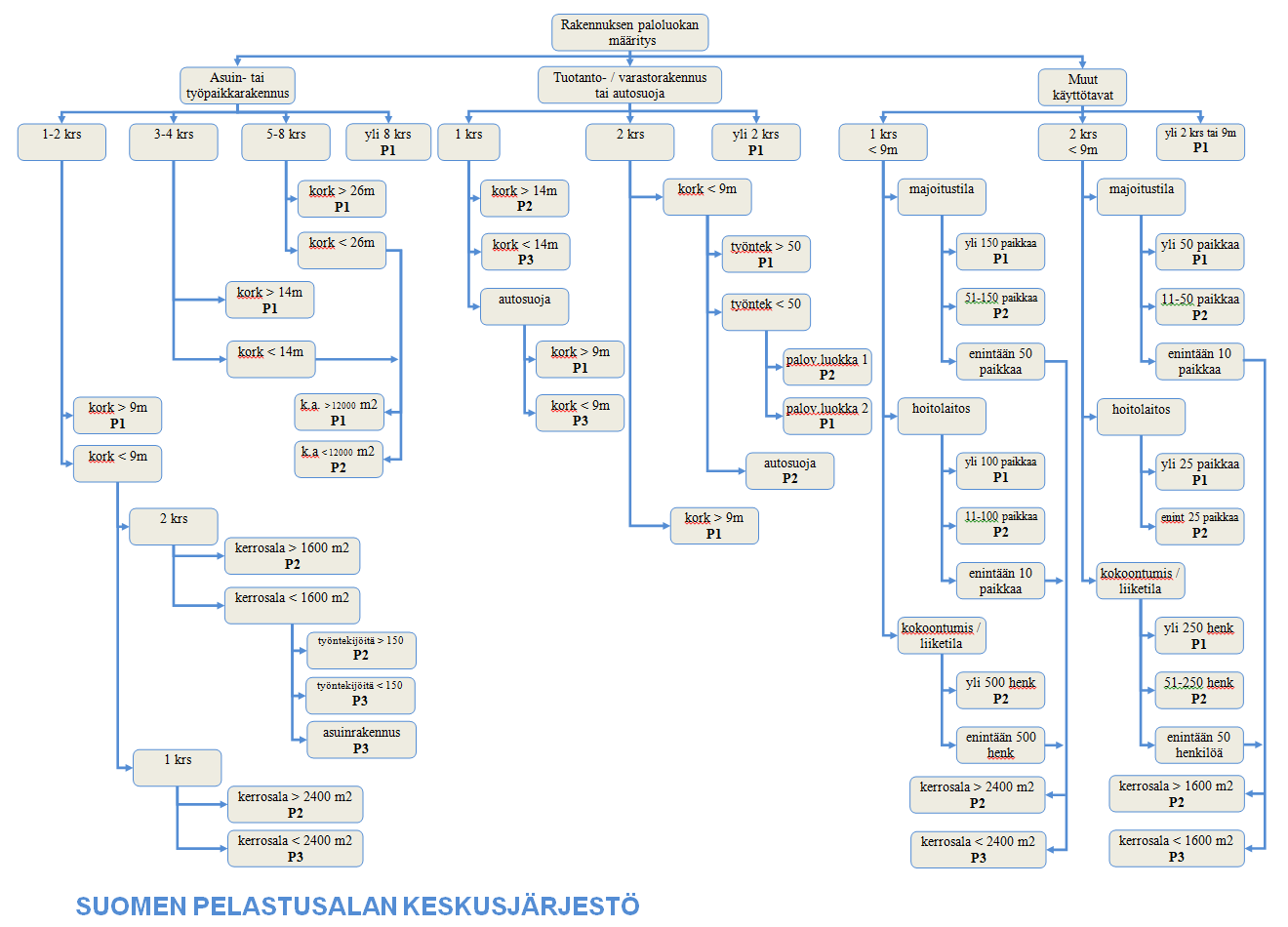

24 Paloluokan määrittäminen

25 Kurssikeskus (kokoontumis- ja liiketila) 2 + 7,5m Ei ole + - -

26

27 Päiväkoti (kokoontumis- ja liiketila) 2 + 6m Ei ole Ei ole + + -

28

29 Henkilömäärä Eri käyttötapojen vaikutus (E1: 3.2.2) Hotelli ja ravintola samassa rakennuksessa P1: ei rajoituksia P2, 1 krs: enintään 150 majoituspaikkaa ravintolan paikkamäärä ei rajoitettu

30 Henkilömäärä Eri käyttötapojen vaikutus (E1: 3.2.2) P2, 2 krs: 25 majoituspaikkaa 125 asiakaspaikkaa ravintolassa Laskentaperiaate: 25/ /250 = ~1 OK Jos ravintola vain 1 krs: max. 50 majoituspaikkaa ravintola ei rajoituksia Jos majoitus vain 1 krs: 75 majoituspaikkaa 125 ravintolapaikkaa

31 Kantavuus: R Tiiveys: E Eristävyys: I (ovet: I 1 ja I 2 )

32 Rakennusosat: Uudet ja vanhat luokat Merkintöjen R, REI, RE, EI, E jälkeen ilmoitetaan palonkestävyysaika minuutteina: 15, 30, 45, 60, 90, 120, 180 tai 240. Seinän paloluokka voi olla esimerkiksi REI 60 ja siinä olevan oven luokka EI 30 tai E 30. Vanhoissa piirustuksissa: A = palamaton rakennustarvike B = palava rak.tarvike Seinän paloluokka (kantokyky tai osastoivuus) voi olla esimerkiksi A 60 ja siinä olevan oven luokka B 30 tai A 30.

33 Rakennusosien merkinnät: R kantavuus, E tiiviys, I eristävyys Merkintöjen R, REI, RE, EI, E jälkeen ilmoitetaan palon- kestävyysaika minuutteina yhdellä seuraavista luvuista: 15, 30, 45, 60, 90, 120, 180 tai 240. Näin muodostuva merkintä on rakennusosan paloluokka, esim EI 60. Luokkamerkintää voidaan täydentää seuraavilla tunnuk- silla: M iskunkestävyys palotilanteessa

34 Osastointi Kerrososastointi Pinta-alaosastointi E1: Käyttötapaosastointi E1: s.5

35 Osastointi

36 Kerrososastointi

37 Käyttötapaosastointi

38 Pinta-alaosastointi

39 Eli siis

40 Osastoivat rakenteet

41 Palo-ovi

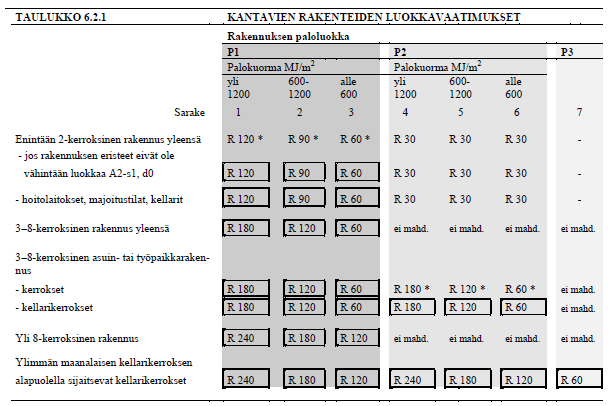

42 Kantavat rakenteet

43 Palomuuri Osastoi ja kestää rakennuksen sortumisen Kahdella eri tontilla olevat rakennukset lähellä toisiaan (< 8 m) Rakennuksen eri osat kuuluvat eri paloluokkiin (E1:3.1.2) Palomuurissa olevan oven palonkestävyysaika oltava sama kuin itse palomuurin. P1-luokan rakennuksessa ja P2-luokan 5-8-kerroksisessa rakennuksessa palomuuri A1-luokan rakennustarvikkeista

44 RAKENNUSTARVIKKEET Rakennustarvikkeiden luokat kuvataan merkinnöillä: A1, A2, B, C, D, E, F Savun tuotto ja pisarointi ilmaistaan lisämääreillä s ja d. Savun tuoton luokitus on s1, s2, s3 ja pisaroinnin d0, d1, d2

45 LATTIANPÄÄLLYSTEET Lattianpäällysteiden luokat kuvataan merkinnöillä A1 FL, A2 FL, B FL, C FL, D FL, E FL, F FL Savuntuotto ilmaistaan lisämääreellä s1 tai s2 KATTEET Päätöksen luokitusjärjestelmistä näissä määräyksissä ja ohjeissa käytetään luokkaa B ROOF (t2)

46 EDELLÄ ESITETYSTÄ JÄRJESTELMÄSTÄ KÄYTETÄÄN LUOKKIA: A1 A2-s1, d0 B-s1, d0 B-s2, d0 C-s2, d1 D-s2, d2 A2 FL -s1 D FL -s1

47 Sisäpuoliset pinnat

48 Uloskäytävät

49 5 m 13 m 7 m Kulkureitin pituus: 1*5 = 5 2*13 = 26 2*7 = m

50 25 m 10 m

51 Paloturvallisuuslaitteita Palovaroitin Alkusammutin Savunpoistolaitteisto Automaattinen paloilmoitin Automaattinen sammutuslaitteisto

52 Turvallisuusselvitys Uudisrakentaminen RakMk E1: Olemassa olevat rakennukset Pelastuslaki 19

53 Käsitteet Suojelusuunnitelma Turvallisuussuunnitelma > Pelastussuunnitelma > Turvallisuusselvitys (E1) Poistumisturvallisuusselvitys (Laki)

54

55

56

57 Lähtökohtana henkilöturvallisuus Omatoiminen varautuminen Pelastustoiminta Toimintavalmiusaika

58 Toimintavalmiusaika LÄMPÖ 1000 O täysi palaminen 500 O syttyminen jäähtyminen AIKA

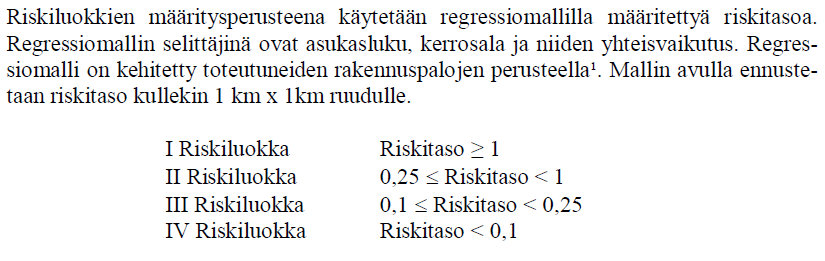

59 Toimintavalmiuden suunnitteluohje JULKAISU 21/2012 Riskiluokka Yksikkö kohteessa Pelastustoiminta alkaa I 6 11 II III IV

60 Lämpötila Palon kehittyminen ja toimintavalmius T o i m i n t a v a l m i u s a i k a min Aika

61 Ilpo Leino
