1 1.0 ULLAKON JA YLÄPOHJAN ONTELON MÄÄRITELMÄ Lainaus RakMK:n osasta E1 Rakennusten paloturvallisuus, Määräykset ja ohjeet 2011 Ullakko Rakennuksen yläpohjan ja vesikaton välinen tila, jossa on mahdollista päästä kulkemaan. Käyttöullakko on asuinrakennuksen irtaimiston säilytystä taikka pyykinkuivatusta varten tarkoitettu ullakko sekä maatalousrakennuksen tarpeiston tai rehujen säilyttämiseen tarkoitettu tila. Ullakkona ei pidetä yläpohjan onteloa, jossa tilan mataluuden, muodon tai muun syyn vuoksi ei pääse kulkemaan. 1 = ullakko 2 = käyttöullakko Kuva 1. Esimerkkejä ullakoista. 1

2 Yläpohjan ontelo Yläpohjan ontelo Kuva 2. Esimerkki yläpohjan ontelosta. 2.0 ULLAKON JA YLÄPOHJAN ONTELON OSASTOINTIPERIAATTEET Lainaus RakMK:n osasta E1 Rakennusten paloturvallisuus, Määräykset ja ohjeet Rakennuksen eri kerrokset, kellarikerrokset ja ullakko on yleensä muodostettava eri palo-osastoiksi (kerrososastointi) Poistumisen turvaamiseksi tai pelastus- ja sammutustoimien helpottamiseksi palo-osastot jaetaan lisäksi osiin: - majoitustilat ja hoitolaitokset majoitushuoneittain; - ullakot ja yläpohjan ontelot enintään 400 m 2 osiin Jos kantavalta rakennusosalta vaaditaan pidempää palonkestävyysaikaa tiiveyden E ja eristävyyden I suhteen kuin kantavuuden R suhteen, käytetään pidempää palonkestävyysaikaa myös kantavuuden osalta Ullakon osastoivien rakennusosien luokkavaatimus on EI 30. Osiin jakavien rakennusosien (majoitushuoneiden seinät ja ovet sekä osiin jakavat rakennusosat ullakolla) luokkavaatimus on EI 15. P3-paloluokan rakennuksessa ullakon ja yläpohjan ontelon osastointi toteutetaan tavallisesti alapuolisten paloosastojen mukaan (ks. kuvat 3 ja 6). P3-paloluokan asuinrakennuksessa ullakon ja yläpohjan ontelon osastointi voidaan toteuttaa myös kuvien 4 ja 7 mukaan, mutta tällöin alakaton tulee täyttää luokkavaatimus, jotta palo ei pääse kiertämään yläpohjan kautta huoneistosta toiseen. P2- ja P1-paloluokan rakennuksissa ullakko muodostetaan omaksi palo-osastoksi (kerrososastointi) tekemällä alakatosta osastoiva (ks. kuva 5). Yläpohjan ontelo muodostetaan omaksi palo-osastoksi ainoastaan tapauksessa, jossa alakaton tulee estää palon leviäminen osastosta toiseen (ks. kuva 8). Osastoivien rakenteiden runkorakenteet suunnitellaan sellaisiksi, että osastoiva pysyy paikoillaan koko vaaditun osastointiajan. Tämän takia osastoivat rakenteet tulee suunnitella täyttämään vaatimus REI. 2

3 Osasto jakava 400 m m 2 Ullakko Osasto Kuva 3. Ullakon osastoinnin yleisperiaate P3-paloluokan rakennuksessa. Osasto 1 Osasto 2 Osasto m m m 2 Ullakko Kuva 4. Vaihtoehtoinen ullakon osastoinnin yleisperiaate P3-paloluokan asuinrakennuksessa. 3

4 Osasto 1600 m 2 jakava jakava jakava 400 m m m m 2 Ullakko (luokkavaatimus rakennuksen paloluokan mukaan) Osasto 1 Osasto 2 Osasto 3 Osasto 1600 m 2 jakava jakava jakava 400 m m m m 2 Ullakko (luokkavaatimus rakennuksen paloluokan mukaan) Osasto 1 Osasto 2 Kuva 5. Ullakon osastoinnin yleisperiaatteet P1- ja P2-paloluokan rakennuksessa. 4

5 Osasto jakava Yläp. ontelo 400 m m 2 Osasto Kuva 6. Yläpohjan ontelon osastoinnin yleisperiaate P3-paloluokan rakennuksessa. Osasto 1 Osasto 2 Osasto 3 Yläp. ontelo 200 m m m Kuva 7. Vaihtoehtoinen yläpohjan ontelon osastoinnin yleisperiaate P3-paloluokan asuinrakennuksessa. 5

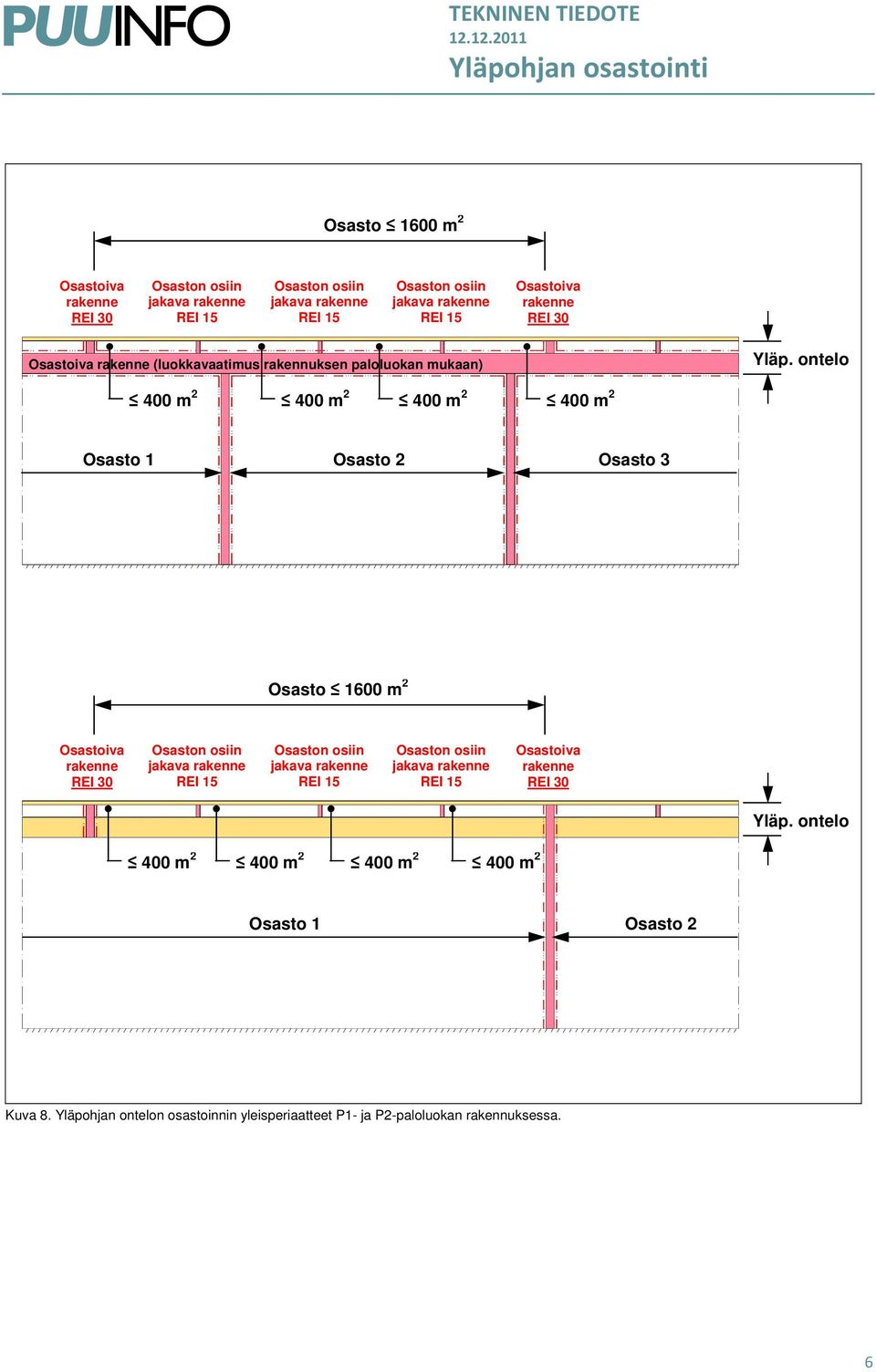

6 Osasto 1600 m 2 jakava jakava jakava (luokkavaatimus rakennuksen paloluokan mukaan) Yläp. ontelo 400 m m m m 2 Osasto 1 Osasto 2 Osasto 3 Osasto 1600 m 2 jakava jakava jakava Yläp. ontelo 400 m m m m 2 Osasto 1 Osasto 2 Kuva 8. Yläpohjan ontelon osastoinnin yleisperiaatteet P1- ja P2-paloluokan rakennuksessa. 6

7 Kivivilla (b 200 mm) Kuva 9. Esimerkki ullakon osastoivasta rakenteesta huoneistojen välisen seinän kohdalla. 7

8 Kivivilla (b 200 mm) Kuva 10. Esimerkki ullakon osastoivasta rakenteesta. 8

9 Kivivilla (b 200 mm) Kuva 11. Esimerkki yläpohjan ontelon osastoivasta rakenteesta huoneistojen välisen seinän kohdalla. 9

10 Kivivilla (b 200 mm) Kuva 12. Esimerkki yläpohjan ontelon osastoivasta rakenteesta. 10

11 Kuva 13. n rakenteen tulee katkaista myös mahdollinen räystäsontelo. Lähteet /1/ Suomen Rakentamismääräyskokoelma osa E1,
