Eläinrakennuksen palo-osastointi

Transkriptio

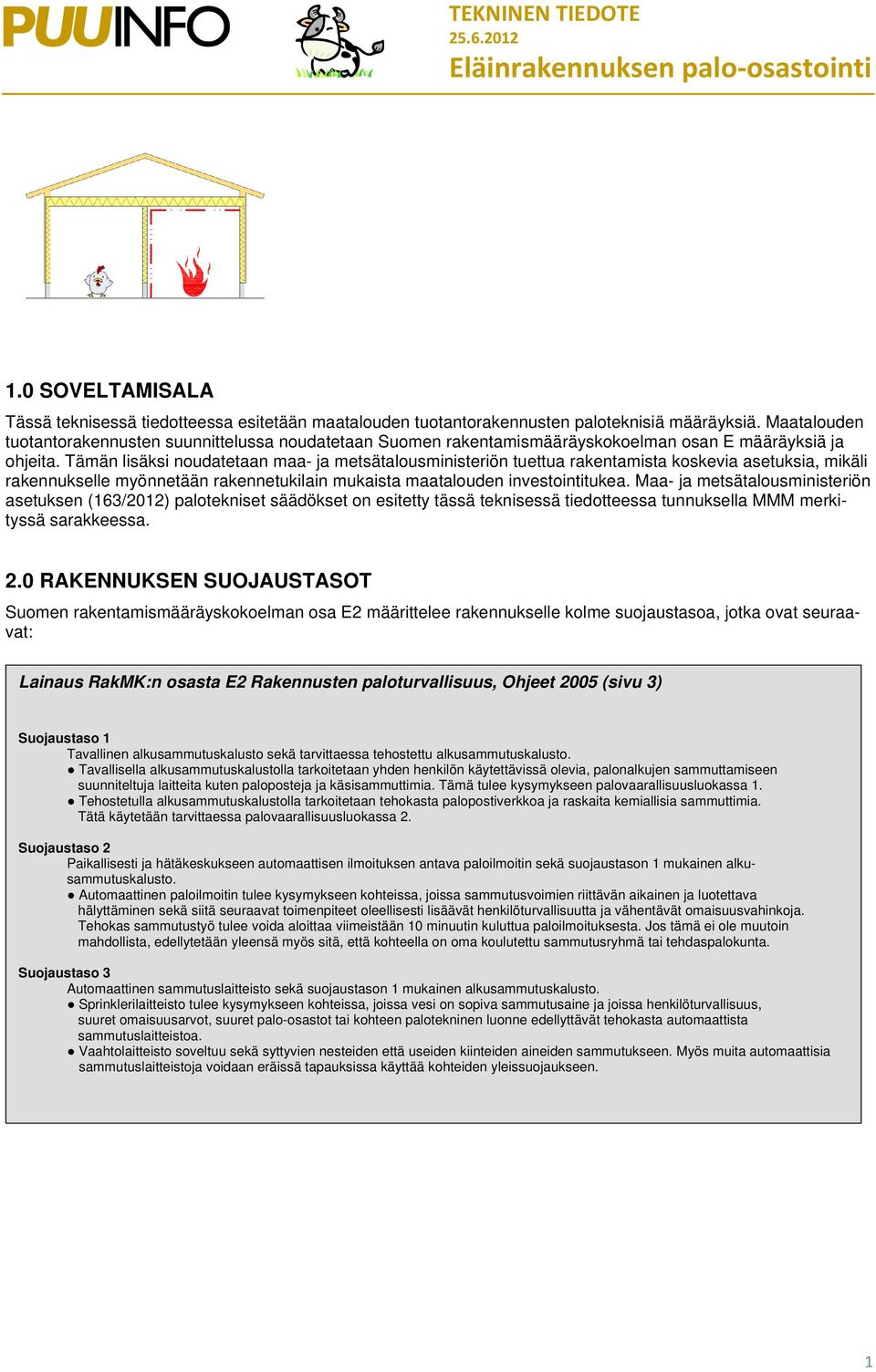

1 1.0 SOVELTAMISALA Tässä teknisessä tiedotteessa esitetään maatalouden tuotantorakennusten paloteknisiä määräyksiä. Maatalouden tuotantorakennusten suunnittelussa noudatetaan Suomen rakentamismääräyselman osan E määräyksiä ja ohjeita. Tämän lisäksi noudatetaan maa- ja metsätalousministeriön tuettua rakentamista koskevia asetuksia, mikäli rakennukselle myönnetään tukilain mukaista maatalouden investointitukea. Maa- ja metsätalousministeriön asetuksen (163/2012) palotekniset säädökset on esitetty tässä teknisessä tiedotteessa tunnuksella merkityssä sarakkeessa. 2.0 RAKENNUKSEN SUOJAUSTASOT Suomen rakentamismääräyselman osa E2 määrittelee rakennukselle kolme suojaustasoa, jotka ovat seuraavat: Lainaus RakMK:n osasta E2 Rakennusten paloturvallisuus, Ohjeet 2005 (sivu 3) Suojaustaso 1 Tavallinen alkusammutuskalusto sekä tarvittaessa tehostettu alkusammutuskalusto. Tavallisella alkusammutuskalustolla tarkoitetaan yhden henkilön käytettävissä olevia, palonalkujen sammuttamiseen suunniteltuja laitteita kuten paloposteja ja käsisammuttimia. Tämä tulee kysymykseen palovaarallisuusluokassa 1. Tehostetulla alkusammutuskalustolla tarkoitetaan tehokasta palopostiverkkoa ja raskaita kemiallisia sammuttimia. Tätä käytetään tarvittaessa palovaarallisuusluokassa 2. Suojaustaso 2 Paikallisesti ja hätäkeskukseen automaattisen ilmoituksen antava paloilmoitin sekä suojaustason 1 mukainen alkusammutuskalusto. Automaattinen paloilmoitin tulee kysymykseen kohteissa, joissa sammutusvoimien riittävän aikainen ja luotettava hälyttäminen sekä siitä seuraavat toimenpiteet oleellisesti lisäävät henkilöturvallisuutta ja vähentävät omaisuusvahinkoja. Tehokas sammutustyö tulee voida aloittaa viimeistään 10 minuutin kuluttua paloilmoituksesta. Jos tämä ei ole muutoin mahdollista, edellytetään yleensä myös sitä, että kohteella on oma koulutettu sammutusryhmä tai tehdaspalokunta. Suojaustaso 3 Automaattinen sammutuslaitteisto sekä suojaustason 1 mukainen alkusammutuskalusto. Sprinklerilaitteisto tulee kysymykseen kohteissa, joissa vesi on sopiva sammutusaine ja joissa henkilöturvallisuus, suuret omaisuusarvot, suuret palo-osastot tai kohteen palotekninen luonne edellyttävät tehokasta automaattista sammutuslaitteistoa. Vaahtolaitteisto soveltuu sekä syttyvien nesteiden että useiden kiinteiden aineiden sammutukseen. Myös muita automaattisia sammutuslaitteistoja voidaan eräissä tapauksissa käyttää kohteiden yleissuojaukseen. 1

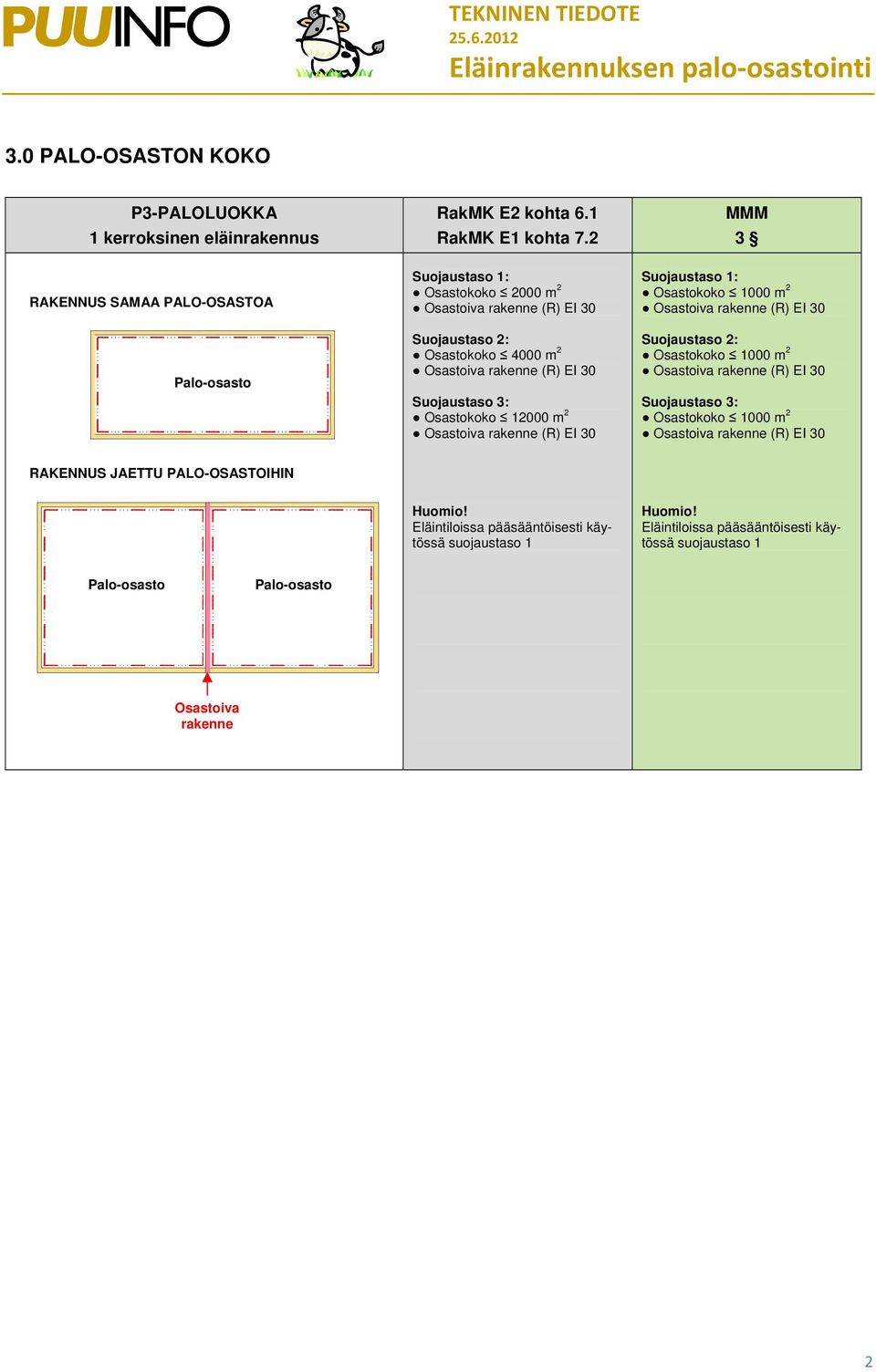

2 3.0 PALO-OSASTON KOKO P3-PALOLUOKKA 1 kerroksinen eläinrakennus RAKENNUS SAMAA PALO-OSASTOA RakMK E2 kohta 6.1 RakMK E1 kohta 7.2 Osasto 2000 m 2 Osasto 4000 m 2 Osasto m 2 3 Osasto 1000 m 2 Osasto 1000 m 2 Osasto 1000 m 2 RAKENNUS JAETTU PALO-OSASTOIHIN Huomio! Eläintiloissa pääsääntöisesti käytössä suojaustaso 1 Huomio! Eläintiloissa pääsääntöisesti käytössä suojaustaso 1 2

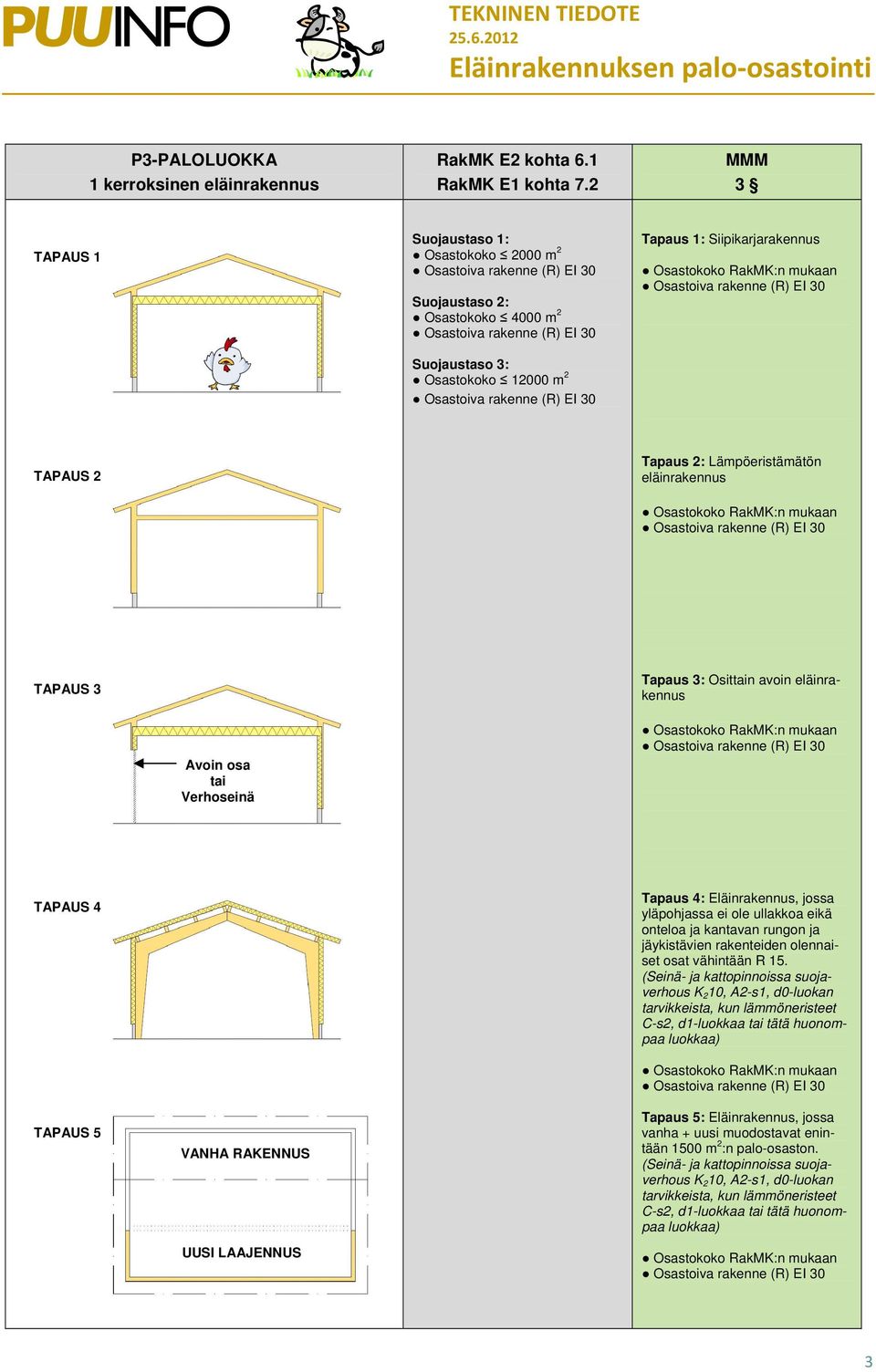

3 P3-PALOLUOKKA 1 kerroksinen eläinrakennus RakMK E2 kohta 6.1 RakMK E1 kohta TAPAUS 1 Osasto 2000 m 2 Osasto 4000 m 2 Osasto m 2 Tapaus 1: Siipikarjarakennus TAPAUS 2 Tapaus 2: Lämpöeristämätön eläinrakennus TAPAUS 3 Avoin osa tai Verhoseinä Tapaus 3: Osittain avoin eläinrakennus TAPAUS 4 Tapaus 4: Eläinrakennus, jossa yläpohjassa ei ole ullakkoa eikä onteloa ja kantavan rungon ja jäykistävien rakenteiden olennaiset osat vähintään R 15. (Seinä- ja kattopinnoissa suojaverhous K 2 10, A2-s1, d0-luokan tarvikkeista, kun lämmöneristeet C-s2, d1-luokkaa tai tätä huonompaa luokkaa) TAPAUS 5 VANHA RAKENNUS UUSI LAAJENNUS Tapaus 5: Eläinrakennus, jossa vanha + uusi muodostavat enintään 1500 m 2 :n palo-osaston. (Seinä- ja kattopinnoissa suojaverhous K 2 10, A2-s1, d0-luokan tarvikkeista, kun lämmöneristeet C-s2, d1-luokkaa tai tätä huonompaa luokkaa) 3

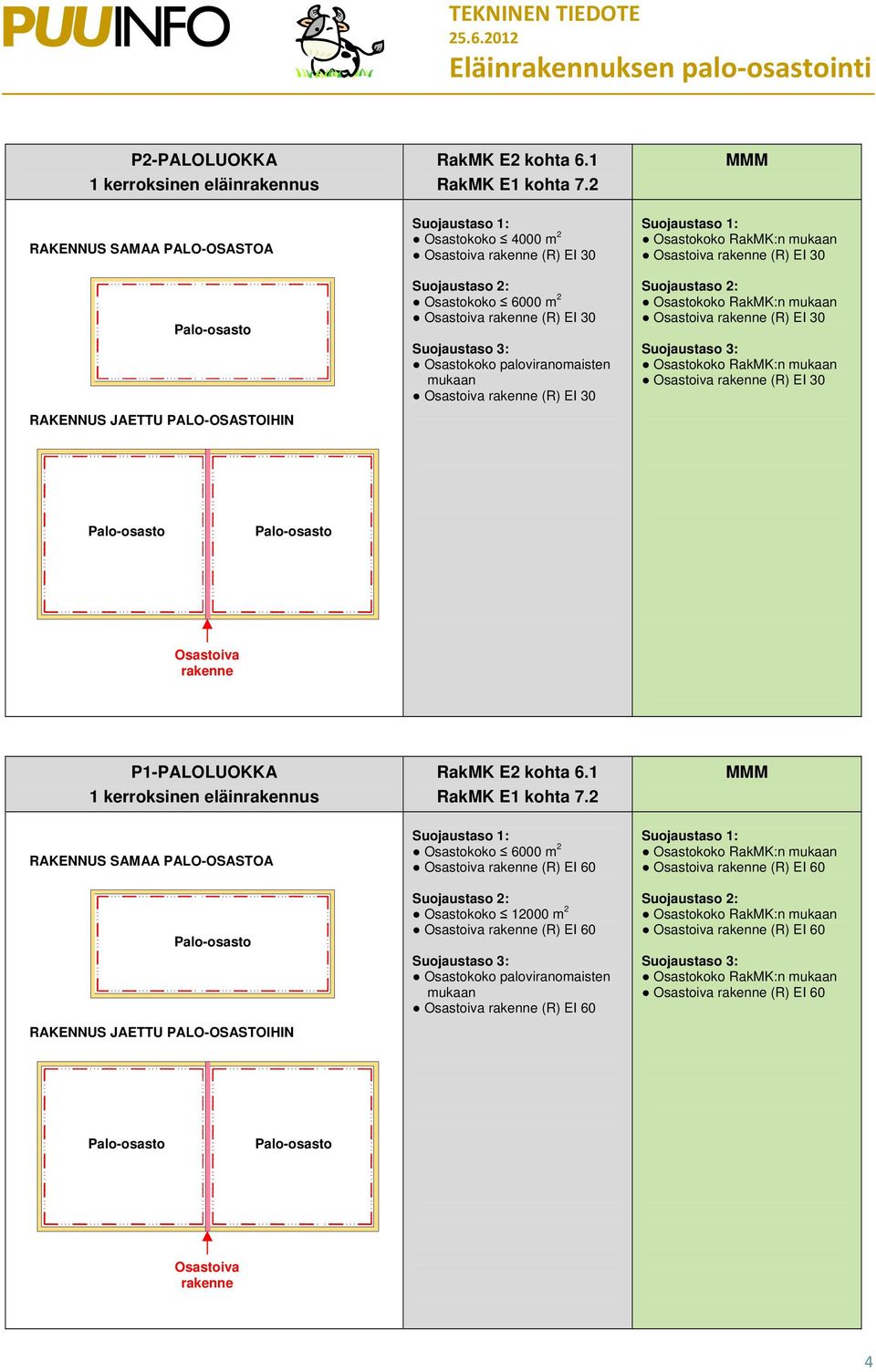

4 P2-PALOLUOKKA 1 kerroksinen eläinrakennus RAKENNUS SAMAA PALO-OSASTOA RAKENNUS JAETTU PALO-OSASTOIHIN RakMK E2 kohta 6.1 RakMK E1 kohta 7.2 Osasto 4000 m 2 Osasto 6000 m 2 Osasto paloviranomaisten P1-PALOLUOKKA 1 kerroksinen eläinrakennus RAKENNUS SAMAA PALO-OSASTOA RAKENNUS JAETTU PALO-OSASTOIHIN RakMK E2 kohta 6.1 RakMK E1 kohta 7.2 Osasto 6000 m 2 Osasto m 2 Osasto paloviranomaisten 4

5 4.0 PALO-OSASTON JAKO OSIIN P1- ja P2-PALOLUOKKA 1 kerroksinen eläinrakennus RakMK E2 RakMK E1 4 YKSI PALO-OSASTO JAETTU OSIIN Osiin jakava Ei määräyksiä Eläinten pelastamisen helpottamiseksi P1- ja P2-paloluokan eläinrakennuksen palo-osastot jaetaan osiin m 2 Osiin jakava Osiin jakaminen voidaan korvata mitoittamalla palo-osaston sisällä savulohkojen savunpoisto 1,5-kertaiseksi normaaliin nähden sekä suunnittelemalla eläinten pelastamisreitit normaalia lyhyemmiksi ja selkeämmiksi. USEAMPI PALO-OSASTO JAETTU OSIIN Osiin jakava Osiin jakava 2000 m2:n osiin jakoa ei tarvitse tehdä eläinrakennuksessa, jossa: Sosiaalitilat ja varastot yms. tilat on erotettu eläintilasta palomuurilla EI-M 90 Sosiaalitilat Varastot ssa, lypsytilassa, maitohuoneessa ja valvomossa ei ole ullakkoa Palomuuri Lypsyas. Maitoh. Valvomo Ullakoton tila yli 2000 m 2 5

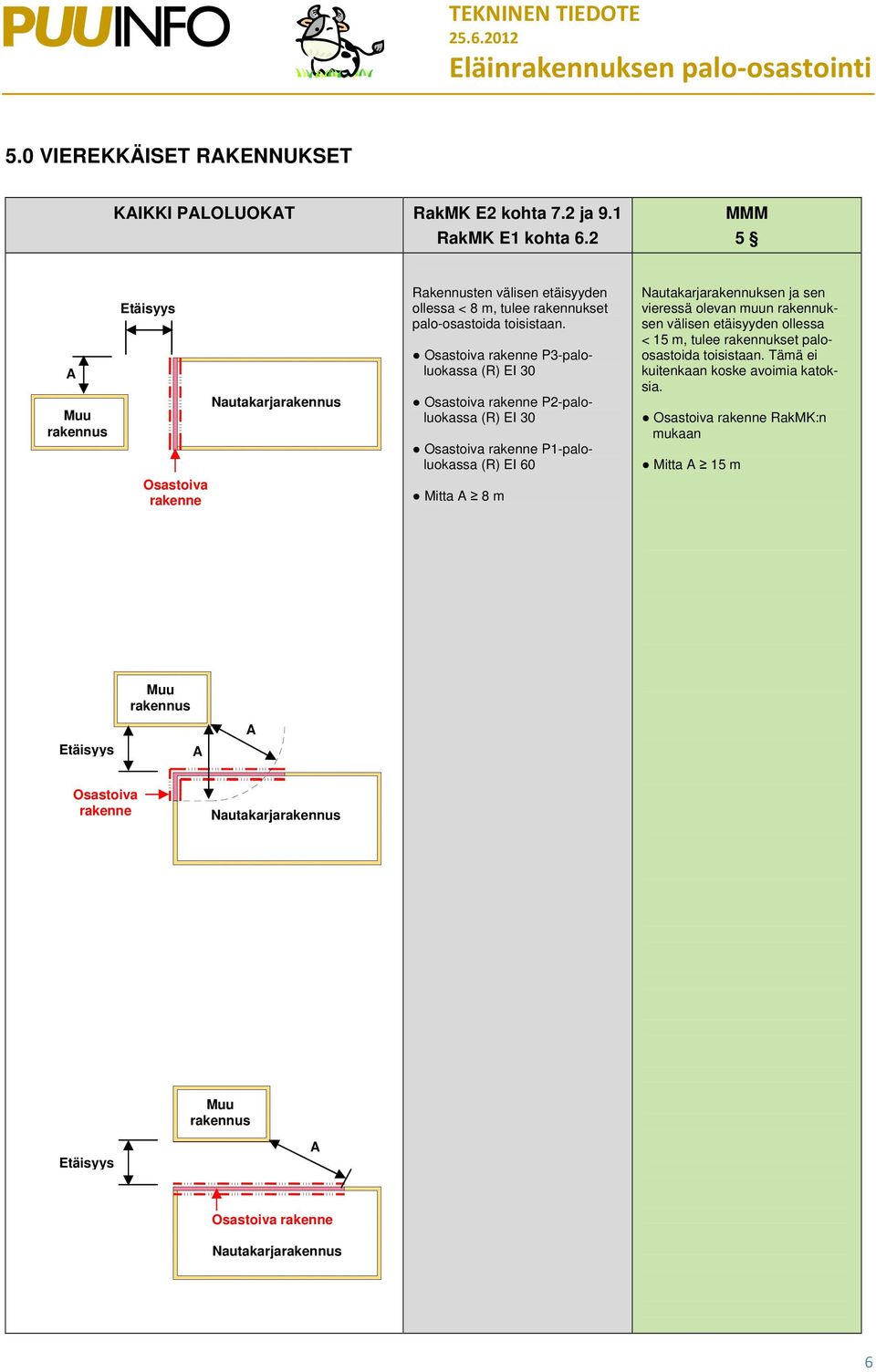

6 5.0 VIEREKKÄISET RAKENNUKSET KAIKKI PALOLUOKAT RakMK E2 kohta 7.2 ja 9.1 RakMK E1 kohta A Muu rakennus Etäisyys Nautakarjarakennus Rakennusten välisen etäisyyden ollessa < 8 m, tulee rakennukset palo-osastoida toisistaan. P3-paloluokassa P2-paloluokassa P1-paloluokassa Mitta A 8 m Nautakarjarakennuksen ja sen vieressä olevan muun rakennuksen välisen etäisyyden ollessa < 15 m, tulee rakennukset paloosastoida toisistaan. Tämä ei kuitenkaan koske avoimia katoksia. RakMK:n Mitta A 15 m Etäisyys Muu rakennus A A Nautakarjarakennus Muu rakennus Etäisyys A Nautakarjarakennus 6

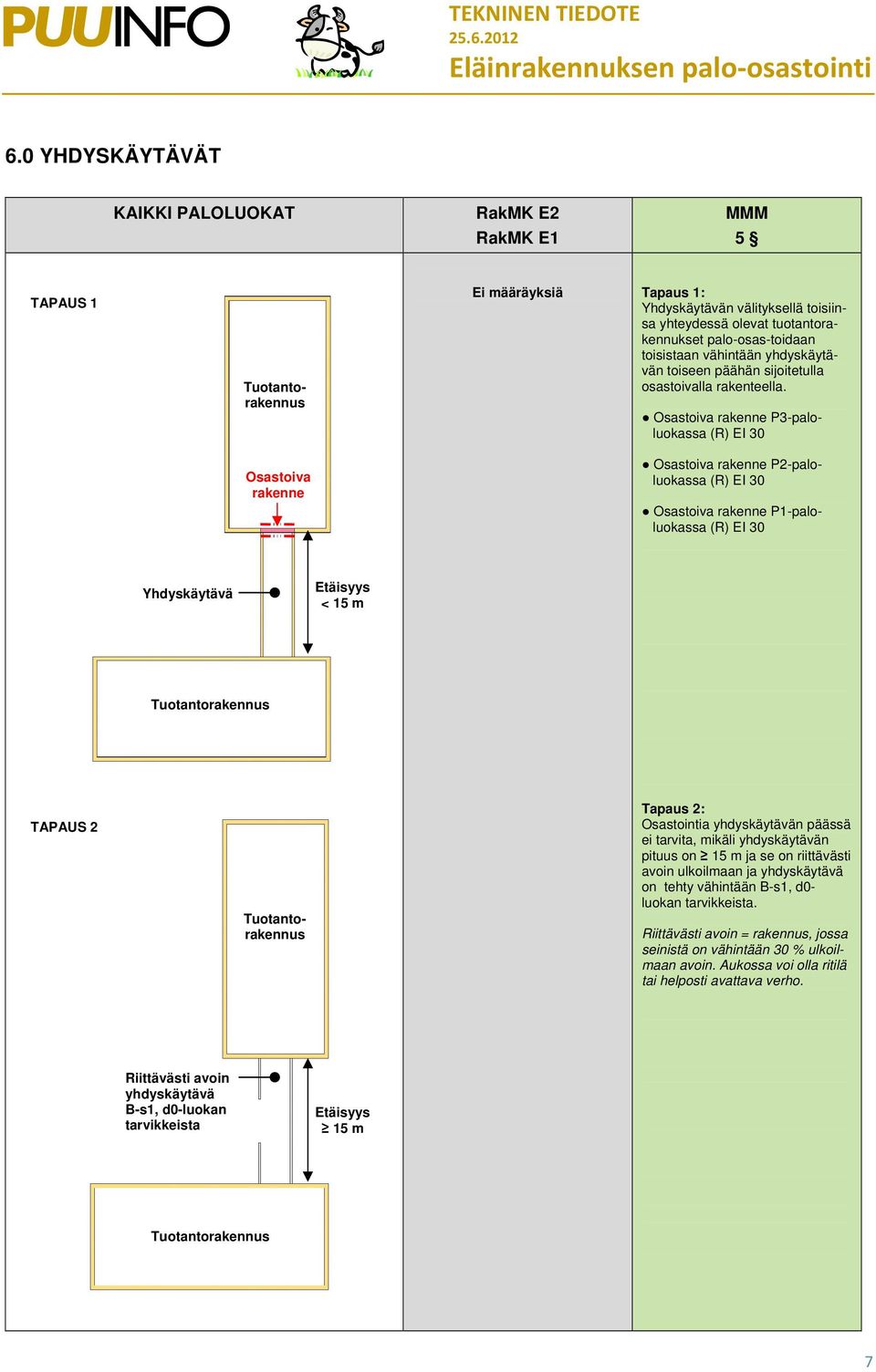

7 6.0 YHDYSKÄYTÄVÄT KAIKKI PALOLUOKAT RakMK E2 RakMK E1 5 TAPAUS 1 Ei määräyksiä Tapaus 1: Yhdyskäytävän välityksellä toisiinsa yhteydessä olevat tuotantorakennukset palo-osas-toidaan toisistaan vähintään yhdyskäytävän toiseen päähän sijoitetulla osastoivalla rakenteella. P3-paloluokassa P2-paloluokassa P1-paloluokassa Yhdyskäytävä Etäisyys < 15 m Tuotantorakennus TAPAUS 2 Tuotantorakennus Tuotantorakennus Tapaus 2: Osastointia yhdyskäytävän päässä ei tarvita, mikäli yhdyskäytävän pituus on 15 m ja se on riittävästi avoin ulkoilmaan ja yhdyskäytävä on tehty vähintään B-s1, d0- luokan tarvikkeista. Riittävästi avoin = rakennus, jossa seinistä on vähintään 30 % ulkoilmaan avoin. Aukossa voi olla ritilä tai helposti avattava verho. Riittävästi avoin yhdyskäytävä B-s1, d0-luokan tarvikkeista Etäisyys 15 m Tuotantorakennus 7

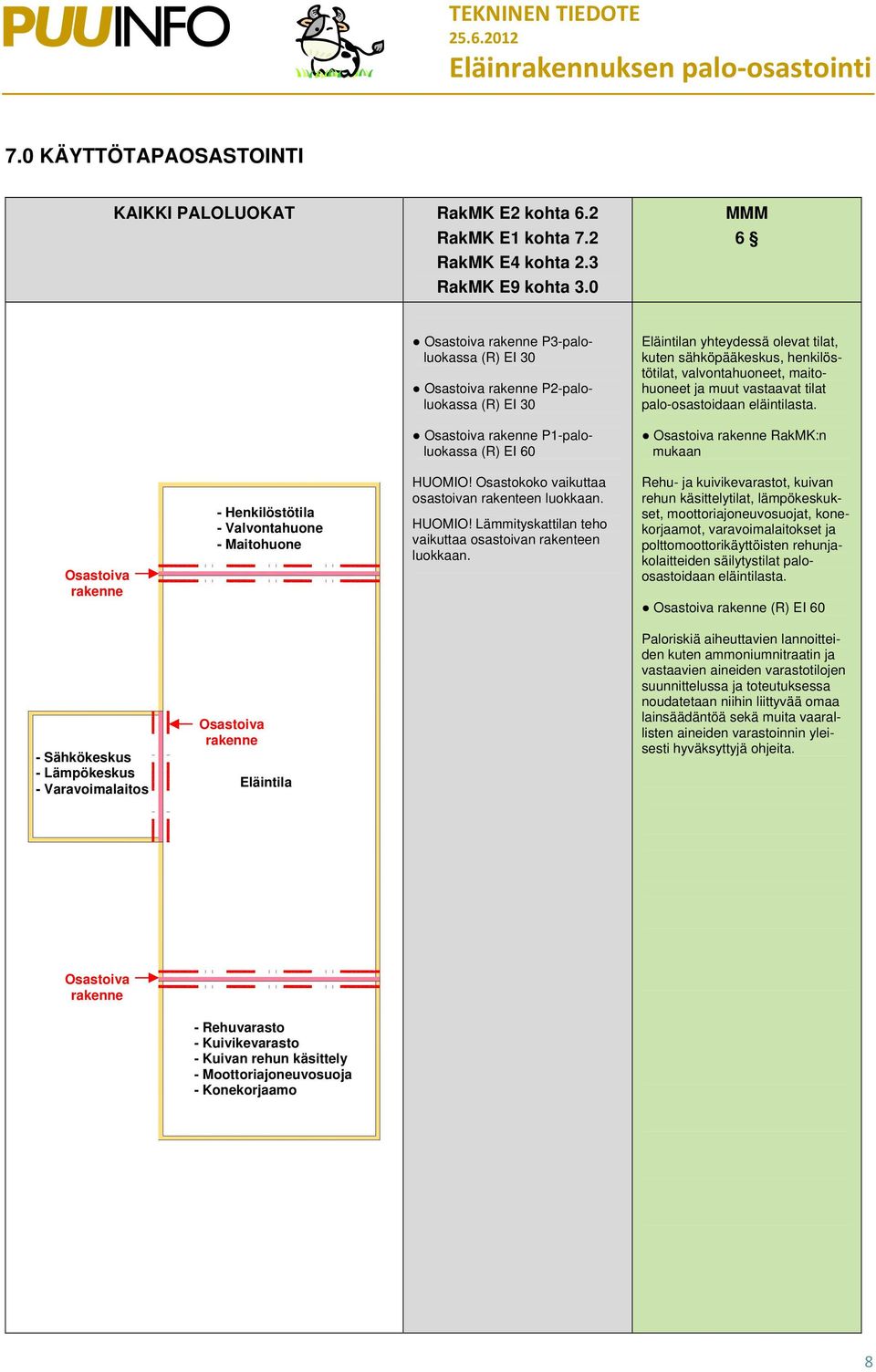

8 7.0 KÄYTTÖTAPAOSASTOINTI KAIKKI PALOLUOKAT RakMK E2 kohta 6.2 RakMK E1 kohta 7.2 RakMK E4 kohta 2.3 RakMK E9 kohta P3-paloluokassa P2-paloluokassa P1-paloluokassa n yhteydessä olevat tilat, kuten sähköpääkeskus, henkilöstötilat, valvontahuoneet, maitohuoneet ja muut vastaavat tilat palo-osastoidaan eläintilasta. RakMK:n - Henkilöstötila - Valvontahuone - Maitohuone HUOMIO! Osasto vaikuttaa osastoivan rakenteen luokkaan. HUOMIO! Lämmityskattilan teho vaikuttaa osastoivan rakenteen luokkaan. Rehu- ja kuivikevarastot, kuivan rehun käsittelytilat, lämpökeskukset, moottoriajoneuvosuojat, konekorjaamot, varavoimalaitokset ja polttomoottorikäyttöisten rehunjakolaitteiden säilytystilat paloosastoidaan eläintilasta. - Sähkökeskus - Lämpökeskus - Varavoimalaitos Paloriskiä aiheuttavien lannoitteiden kuten ammoniumnitraatin ja vastaavien aineiden varastotilojen suunnittelussa ja toteutuksessa noudatetaan niihin liittyvää omaa lainsäädäntöä sekä muita vaarallisten aineiden varastoinnin yleisesti hyväksyttyjä ohjeita. - Rehuvarasto - Kuivikevarasto - Kuivan rehun käsittely - Moottoriajoneuvosuoja - Konekorjaamo 8

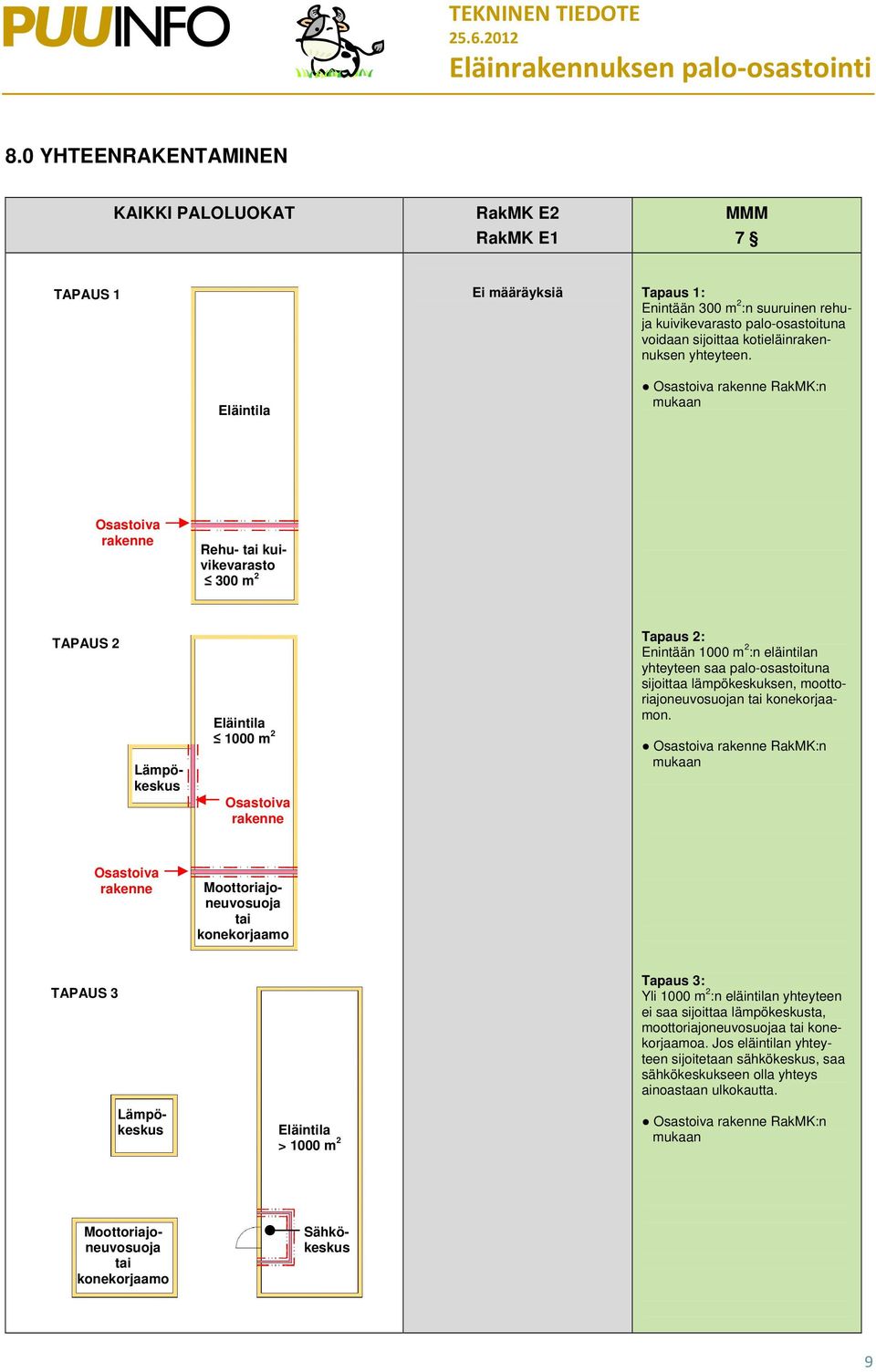

9 8.0 YHTEENRAKENTAMINEN KAIKKI PALOLUOKAT RakMK E2 RakMK E1 7 TAPAUS 1 Ei määräyksiä Tapaus 1: Enintään 300 m 2 :n suuruinen rehuja kuivikevarasto palo-osastoituna voidaan sijoittaa kotieläinrakennuksen yhteyteen. RakMK:n Rehu- tai kuivikevarasto 300 m 2 TAPAUS 2 Lämpökeskus 1000 m 2 Tapaus 2: Enintään 1000 m 2 :n eläintilan yhteyteen saa palo-osastoituna sijoittaa lämpökeskuksen, moottoriajoneuvosuojan tai konekorjaamon. RakMK:n Moottoriajoneuvosuoja tai konekorjaamo TAPAUS 3 Lämpökeskus > 1000 m 2 Tapaus 3: Yli 1000 m 2 :n eläintilan yhteyteen ei saa sijoittaa lämpökeskusta, moottoriajoneuvosuojaa tai konekorjaamoa. Jos eläintilan yhteyteen sijoitetaan sähkökeskus, saa sähkökeskukseen olla yhteys ainoastaan ulkokautta. RakMK:n Moottoriajoneuvosuoja tai konekorjaamo Sähkökeskus 9

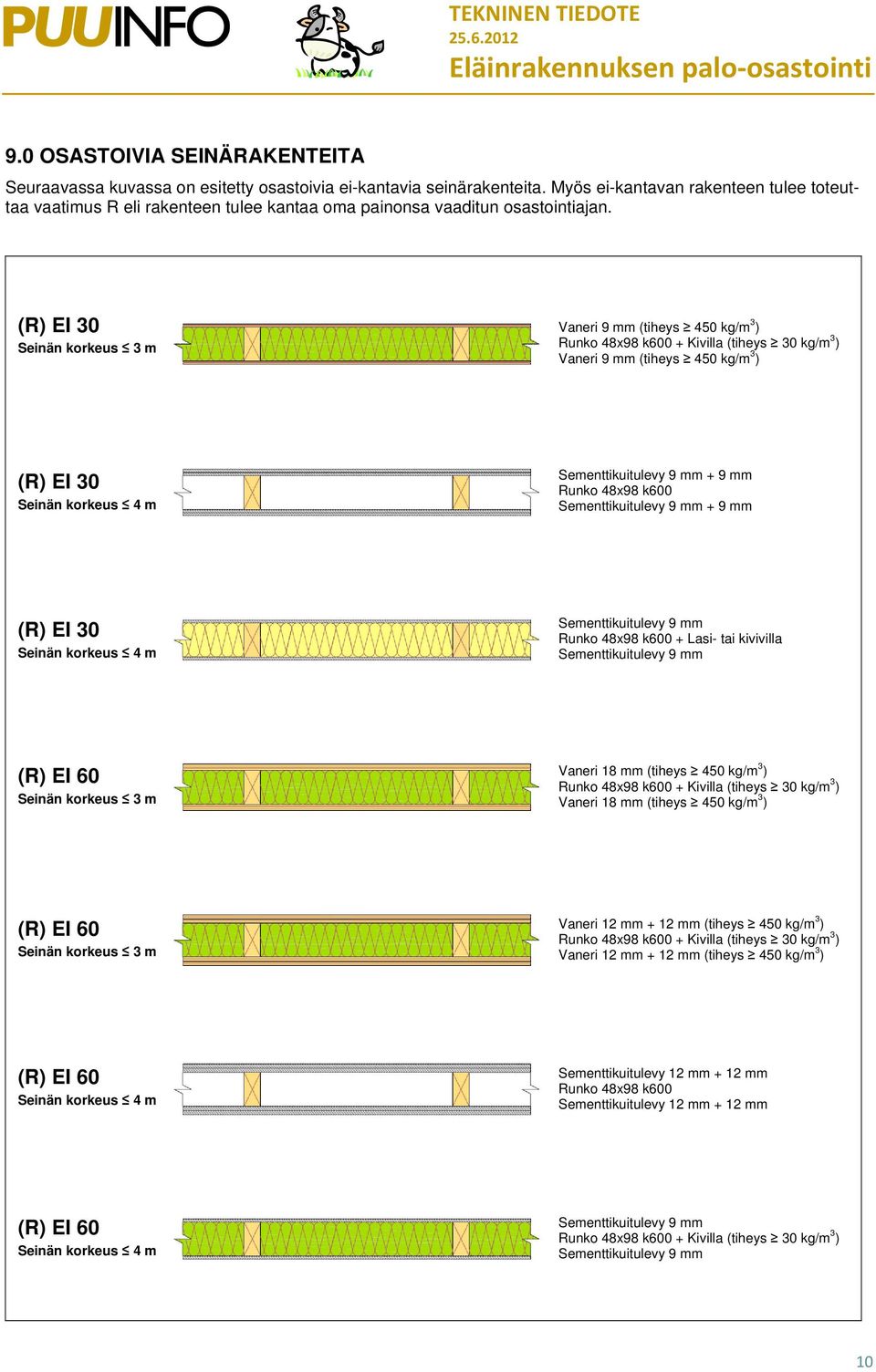

10 9.0 OSASTOIVIA SEINÄRAKENTEITA Seuraavassa kuvassa on esitetty osastoivia ei-kantavia seinärakenteita. Myös ei-kantavan rakenteen tulee toteuttaa vaatimus R eli rakenteen tulee kantaa oma painonsa vaaditun osastointiajan. Seinän korkeus 3 m Vaneri 9 mm (tiheys 450 kg/m 3 ) Runko 48x98 k600 + Kivilla (tiheys 30 kg/m 3 ) Vaneri 9 mm (tiheys 450 kg/m 3 ) Seinän korkeus 4 m Sementtikuitulevy 9 mm + 9 mm Runko 48x98 k600 Sementtikuitulevy 9 mm + 9 mm Seinän korkeus 4 m Sementtikuitulevy 9 mm Runko 48x98 k600 + Lasi- tai kivivilla Sementtikuitulevy 9 mm Seinän korkeus 3 m Vaneri 18 mm (tiheys 450 kg/m 3 ) Runko 48x98 k600 + Kivilla (tiheys 30 kg/m 3 ) Vaneri 18 mm (tiheys 450 kg/m 3 ) Seinän korkeus 3 m Vaneri 12 mm + 12 mm (tiheys 450 kg/m 3 ) Runko 48x98 k600 + Kivilla (tiheys 30 kg/m 3 ) Vaneri 12 mm + 12 mm (tiheys 450 kg/m 3 ) Seinän korkeus 4 m Sementtikuitulevy 12 mm + 12 mm Runko 48x98 k600 Sementtikuitulevy 12 mm + 12 mm Seinän korkeus 4 m Sementtikuitulevy 9 mm Runko 48x98 k600 + Kivilla (tiheys 30 kg/m 3 ) Sementtikuitulevy 9 mm 10

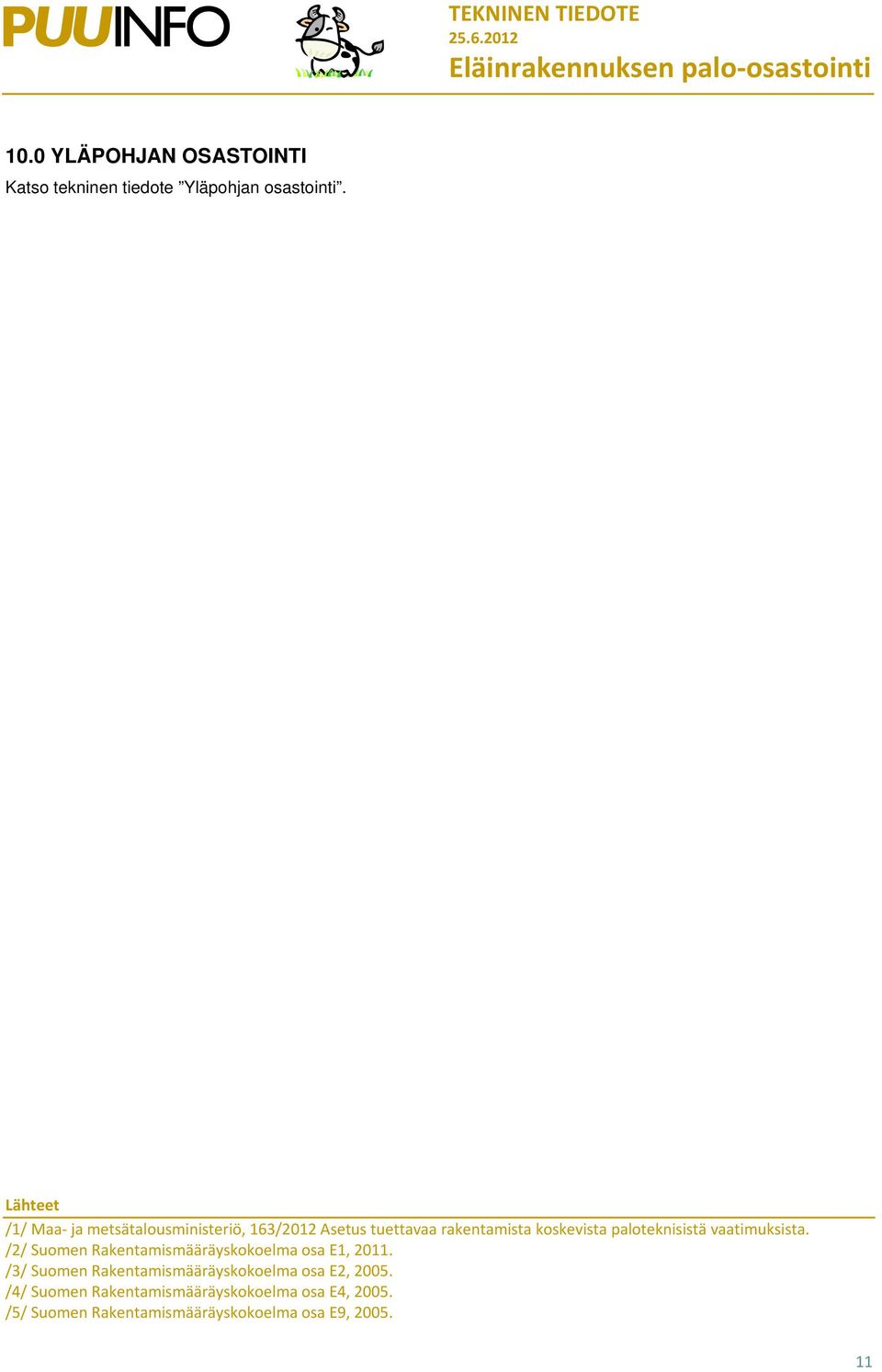

11 10.0 YLÄPOHJAN OSASTOINTI Katso tekninen tiedote Yläpohjan osastointi. Lähteet /1/ Maa- ja metsätalousministeriö, 163/2012 Asetus tuettavaa rakentamista koskevista paloteknisistä vaatimuksista. /2/ Suomen Rakentamismääräyselma osa E1, /3/ Suomen Rakentamismääräyselma osa E2, /4/ Suomen Rakentamismääräyselma osa E4, /5/ Suomen Rakentamismääräyselma osa E9,
