Parveke ja luhtikäytävä (max 2/P3)

Transkriptio

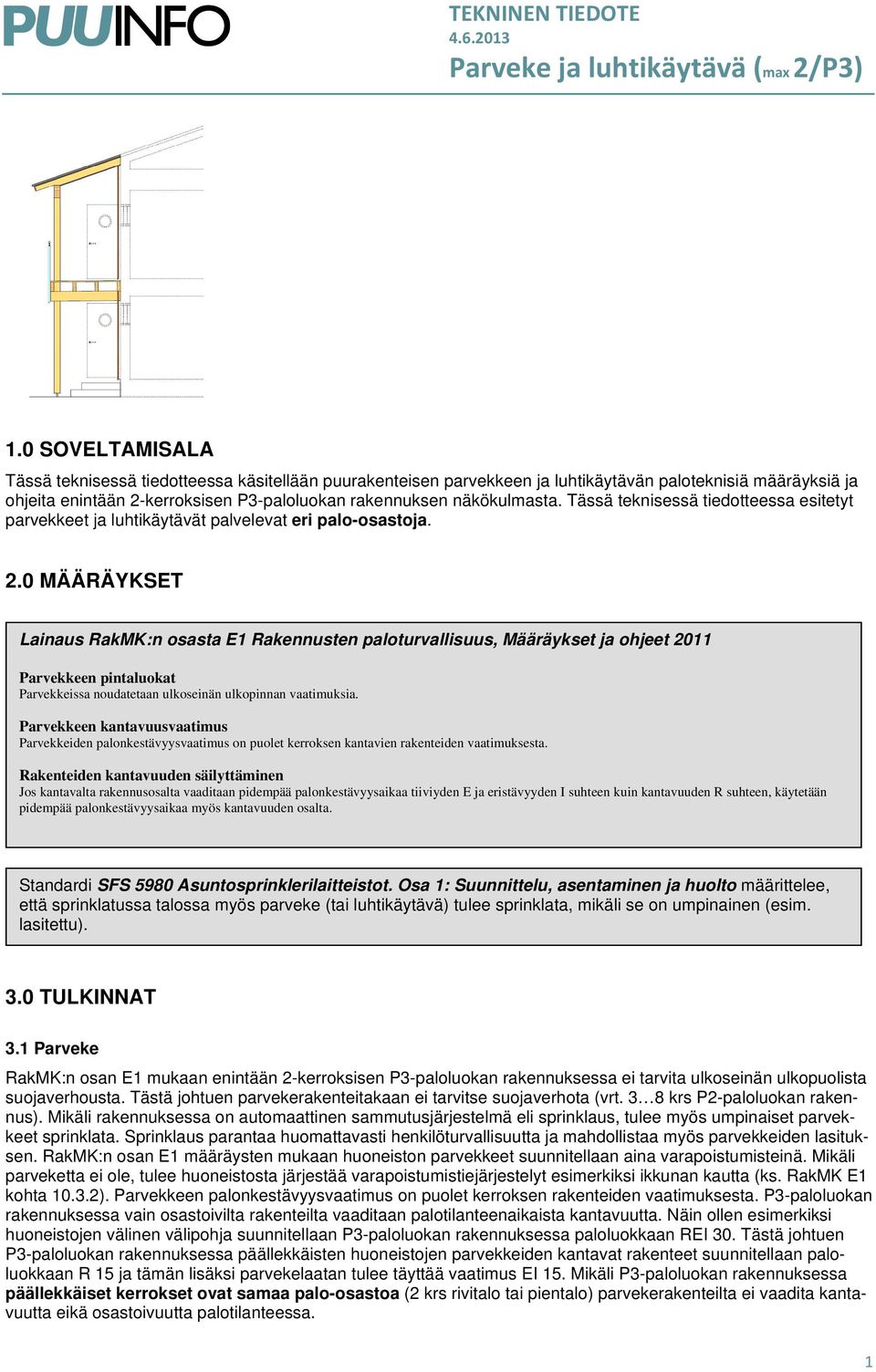

1 4.6.0 Parveke ja luhtikäytävä (max /P).0 SOVELTAMISALA Tässä teknisessä tiedotteessa käsitellään puurakenteisen parvekkeen ja luhtikäytävän paloteknisiä määräyksiä ja ohjeita enintään -kerroksisen P-paloluokan rakennuksen näkökulmasta. Tässä teknisessä tiedotteessa esitetyt parvekkeet ja luhtikäytävät palvelevat eri palo-osastoja..0 MÄÄRÄYKSET Lainaus RakMK:n osasta E Rakennusten paloturvallisuus, Määräykset ja ohjeet 0 Parvekkeen pintaluokat Parvekkeissa noudatetaan ulkoseinän ulkopinnan vaatimuksia. Parvekkeen kantavuusvaatimus Parvekkeiden palonkestävyysvaatimus on puolet kerroksen kantavien rakenteiden vaatimuksesta. Rakenteiden kantavuuden säilyttäminen Jos kantavalta rakennusosalta vaaditaan pidempää palonkestävyysaikaa tiiviyden E ja eristävyyden I suhteen kuin kantavuuden R suhteen, käytetään pidempää palonkestävyysaikaa myös kantavuuden osalta. Standardi SFS 5980 Asuntosprinklerilaitteistot. Osa : Suunnittelu, asentaminen ja huolto määrittelee, että sprinklatussa talossa myös parveke (tai luhtikäytävä) tulee sprinklata, mikäli se on umpinainen (esim. lasitettu)..0 TULKINNAT. Parveke RakMK:n osan E mukaan enintään -kerroksisen P-paloluokan rakennuksessa ei tarvita ulkoseinän ulkopuolista suojaverhousta. Tästä johtuen parvekerakenteitakaan ei tarvitse suojaverhota (vrt. 8 krs P-paloluokan rakennus). Mikäli rakennuksessa on automaattinen sammutusjärjestelmä eli sprinklaus, tulee myös umpinaiset parvekkeet sprinklata. Sprinklaus parantaa huomattavasti henkilöturvallisuutta ja mahdollistaa myös parvekkeiden lasituksen. RakMK:n osan E määräysten mukaan huoneiston parvekkeet suunnitellaan aina varapoistumisteinä. Mikäli parveketta ei ole, tulee huoneistosta järjestää varapoistumistiejärjestelyt esimerkiksi ikkunan kautta (ks. RakMK E kohta 0..). Parvekkeen palonkestävyysvaatimus on puolet kerroksen rakenteiden vaatimuksesta. P-paloluokan rakennuksessa vain osastoivilta rakenteilta vaaditaan palotilanteenaikaista kantavuutta. Näin ollen esimerkiksi huoneistojen välinen välipohja suunnitellaan P-paloluokan rakennuksessa paloluokkaan REI 0. Tästä johtuen P-paloluokan rakennuksessa päällekkäisten huoneistojen parvekkeiden kantavat rakenteet suunnitellaan paloluokkaan R 5 ja tämän lisäksi parvekelaatan tulee täyttää vaatimus EI 5. Mikäli P-paloluokan rakennuksessa päällekkäiset kerrokset ovat samaa palo-osastoa ( krs rivitalo tai pientalo) parvekerakenteilta ei vaadita kantavuutta eikä osastoivuutta palotilanteessa.

2 TEKNINEN TIEDOTE Parveke ja luhtikäytävä (max /P). Luhtikäytävä RakMK:n osa E ei ota kantaa luhtikäytävän rakenteisiin suoranaisesti, vaan luhtikäytävissä sovelletaan parvekkeiden ja uloskäytävien palomääräyksiä. Umpinaista luhtikäytävää koskevat porrashuoneen määräykset. Luhtikäytävän palonkestävyysvaatimus on sama kuin kerroksen rakenteiden vaatimus (P-paloluokassa R 0 ja EI 0, ks. perustelut kohdasta.). 4.0 PARVEKKEEN PALOTEKNISET VAATIMUKSET Kuvissa ja on esitetty parvekkeiden rakenteiden palotekniset vaatimukset, kun kysymyksessä on enintään krs P-paloluokan rakennus. : Ulkoseinä Julkisivun pintaluokka : Sprinkleri Kuivasuutin Tarvitaan, mikäli rakennuksessa on sprinklaus ja parveke lasitetaan : Rungon pysty- ja vaakarakenteet R 5 Pintaluokka 5 4 4: Parvekelaatta REI 5 Pintaluokka, lukuun ottamatta lattiapintaa Lattiapinnalla tai sen päällä olevalla ritilällä ei ole paloteknisiä vaatimuksia Laatan katkaistava myös ulkoseinän tuuletusrako 5: Kaide Pintaluokka Käsijohteen pintaluokka Kuva. Rakennuksen ulkopuolisen parvekkeen palotekniset vaatimukset (P-paloluokka, enintään krs rakennus).

3 4.6.0 Parveke ja luhtikäytävä (max /P) : Ulkoseinä Julkisivun pintaluokka : Sprinkleri Kuivasuutin Tarvitaan, mikäli rakennuksessa on sprinklaus ja parveke lasitetaan 4 : Parvekelaatta REI 5 Pintaluokka, lukuun ottamatta lattiapintaa Lattiapinnalla tai sen päällä olevalla ritilällä ei ole paloteknisiä vaatimuksia Laatan katkaistava myös ulkoseinän tuuletusrako 4: Kaide Pintaluokka Käsijohteen pintaluokka Kuva. Rakennuksen sisäisen parvekkeen palotekniset vaatimukset (P-paloluokka, enintään krs rakennus)..

4 4.6.0 Parveke ja luhtikäytävä (max /P) 5.0 LUHTIKÄYTÄVÄN PALOTEKNISET VAATIMUKSET Kuvassa ja 4 on esitetty luhtikäytävän rakenteiden palotekniset vaatimukset, kun kysymyksessä on enintään krs P-paloluokan rakennus. Umpinaista luhtikäytävää koskevat porrashuoneen määräykset. : Ulkoseinä (luhtikäytävä ja. kerros) Julkisivun pintaluokka 6 : Ulkoseinän osastoivuus (luhtikäytävä) Seinä REI 0 sisäpuolista paloa vastaan Ovi EI 5 sisäpuolista paloa vastaan Ikkuna seinässä EI 0 ja ikkuna ovessa EI 5 sisäpuolista paloa vastaan, jos ikkunan alareuna alle 400 mm lattiasta ja poistuminen tapahtuu kyseisen ikkunan ohi Ikkunalla seinässä ja ovessa ei vaatimusta, jos ikkunan alareuna yli 400 mm lattiasta : Rungon pysty- ja vaakarakenteet Pintaluokka R : Käytävälaatta REI 0 Laatan katkaistava myös ulkoseinän tuuletusrako 5: Käytävälaatan yläpinta Lattian päällä oleva vedeneristys yhdessä puuritilän kanssa täyttävät pintaluokan D FL -s 6: Käytävän kattopinta Pintaluokka A-s, d0 7: Kaide Pintaluokka Käsijohteen pintaluokka 8 8: Aita Mikäli maan tasossa olevassa kerroksessa on aita, käsitellään myös tätä kerrosta paloteknisesti kuten luhtikäytävää Kuva. Avoimen luhtikäytävän palotekniset vaatimukset (P-paloluokka, enintään krs rakennus). 4

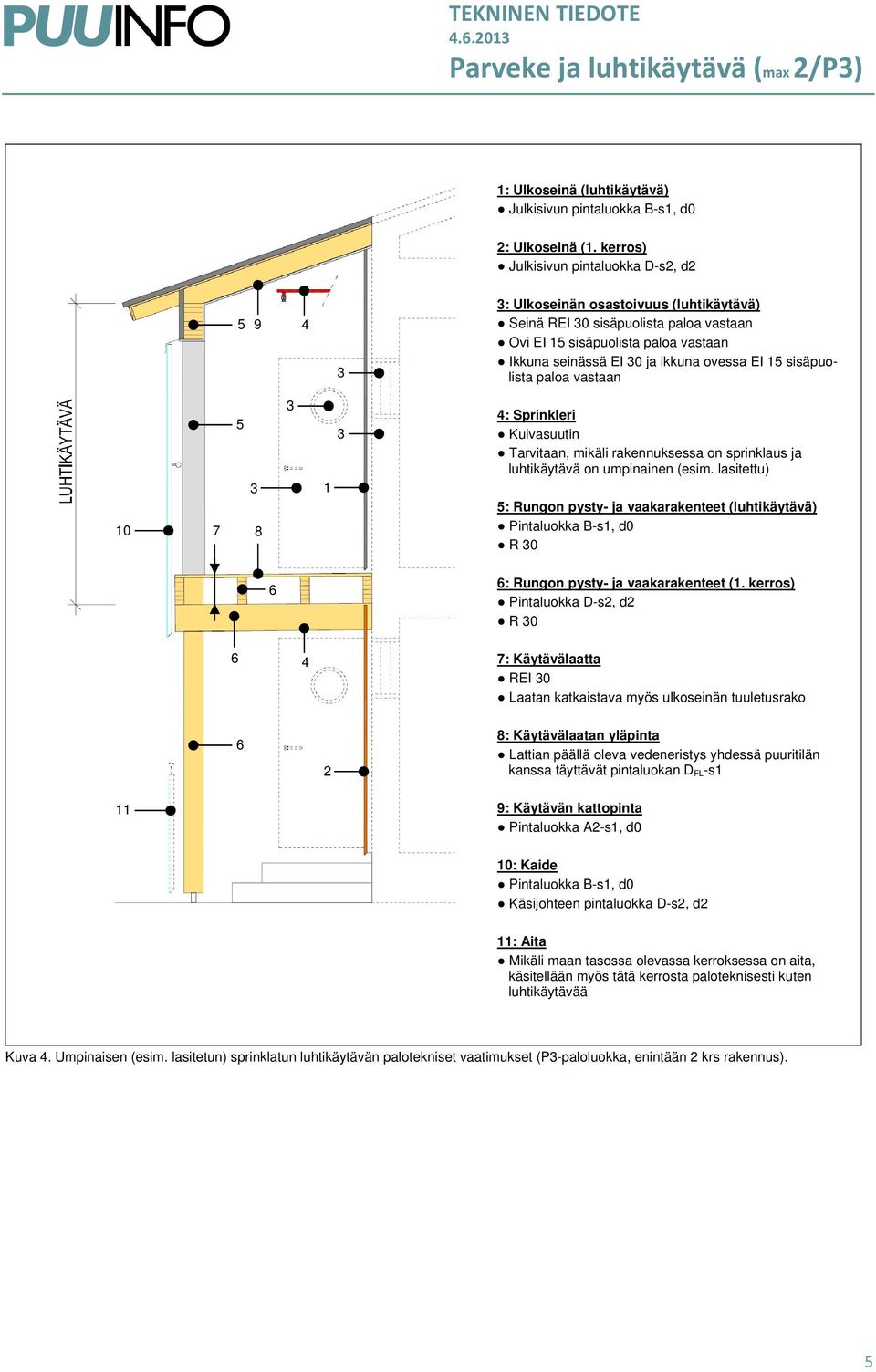

5 4.6.0 Parveke ja luhtikäytävä (max /P) : Ulkoseinä (luhtikäytävä) Julkisivun pintaluokka B-s, d0 : Ulkoseinä (. kerros) Julkisivun pintaluokka : Ulkoseinän osastoivuus (luhtikäytävä) Seinä REI 0 sisäpuolista paloa vastaan Ovi EI 5 sisäpuolista paloa vastaan Ikkuna seinässä EI 0 ja ikkuna ovessa EI 5 sisäpuolista paloa vastaan : Sprinkleri Kuivasuutin Tarvitaan, mikäli rakennuksessa on sprinklaus ja luhtikäytävä on umpinainen (esim. lasitettu) 5: Rungon pysty- ja vaakarakenteet (luhtikäytävä) Pintaluokka B-s, d0 R 0 6 6: Rungon pysty- ja vaakarakenteet (. kerros) Pintaluokka R : Käytävälaatta REI 0 Laatan katkaistava myös ulkoseinän tuuletusrako 6 8: Käytävälaatan yläpinta Lattian päällä oleva vedeneristys yhdessä puuritilän kanssa täyttävät pintaluokan D FL -s 9: Käytävän kattopinta Pintaluokka A-s, d0 0: Kaide Pintaluokka B-s, d0 Käsijohteen pintaluokka : Aita Mikäli maan tasossa olevassa kerroksessa on aita, käsitellään myös tätä kerrosta paloteknisesti kuten luhtikäytävää Kuva 4. Umpinaisen (esim. lasitetun) sprinklatun luhtikäytävän palotekniset vaatimukset (P-paloluokka, enintään krs rakennus). 5

6 4.6.0 Parveke ja luhtikäytävä (max /P) 6.0 ESIMERKKEJÄ LASITETUN PARVEKKEEN RAKENTEISTA Kuvissa 5 ja 6 on esitetty rakennuksen ulkopuolella olevan parvekkeen rakenneteknisiä yksityiskohtia. Parveke suositellaan lasitettavaksi ja lasitusta kannattaa hyödyntää myös kantavien rakenteiden kosteustekniseen suojaamiseen. Kuvissa 7 9 on esitetty parvekkeiden runkoesimerkkejä, joissa kuvan 5 mukaista parvekelaattaa voidaan soveltaa. Parvekkeen kiinnityslevyt tapauskohtaisesti Vesikouru, jota hyödynnetään parvekkeen kiinnittämiseen ja vedenpoistoputkiston osastointiin Vedenpoistoputkisto Pilari Rako 0 5 mm, jossa elastinen tiivistymassa (ympäri) Kaato :00 Puuritilä Reunalankku Parvekelasitusta hyödynnetään myös kantavien rakenteiden kosteustekniseen suojaamiseen Rako 0 5 mm, jossa elastinen tiivistymassa Vedeneristysjärjestelmä Osastoiva rakenneosa Leikkaus A - A Kuva 5. Parvekelaatan teknisiä yksityiskohtia. 6

7 4.6.0 Parveke ja luhtikäytävä (max /P) Vesikouru, jota hyödynnetään parvekkeen kiinnittämiseen ja vedenpoistoputkiston osastointiin Osastoiva rakenneosa Kuva 6. Parvekkeen teknisiä yksityiskohtia. 7

8 4.6.0 Parveke ja luhtikäytävä (max /P) Kuva 7. Pieliparvekkeen runkoesimerkki. 8

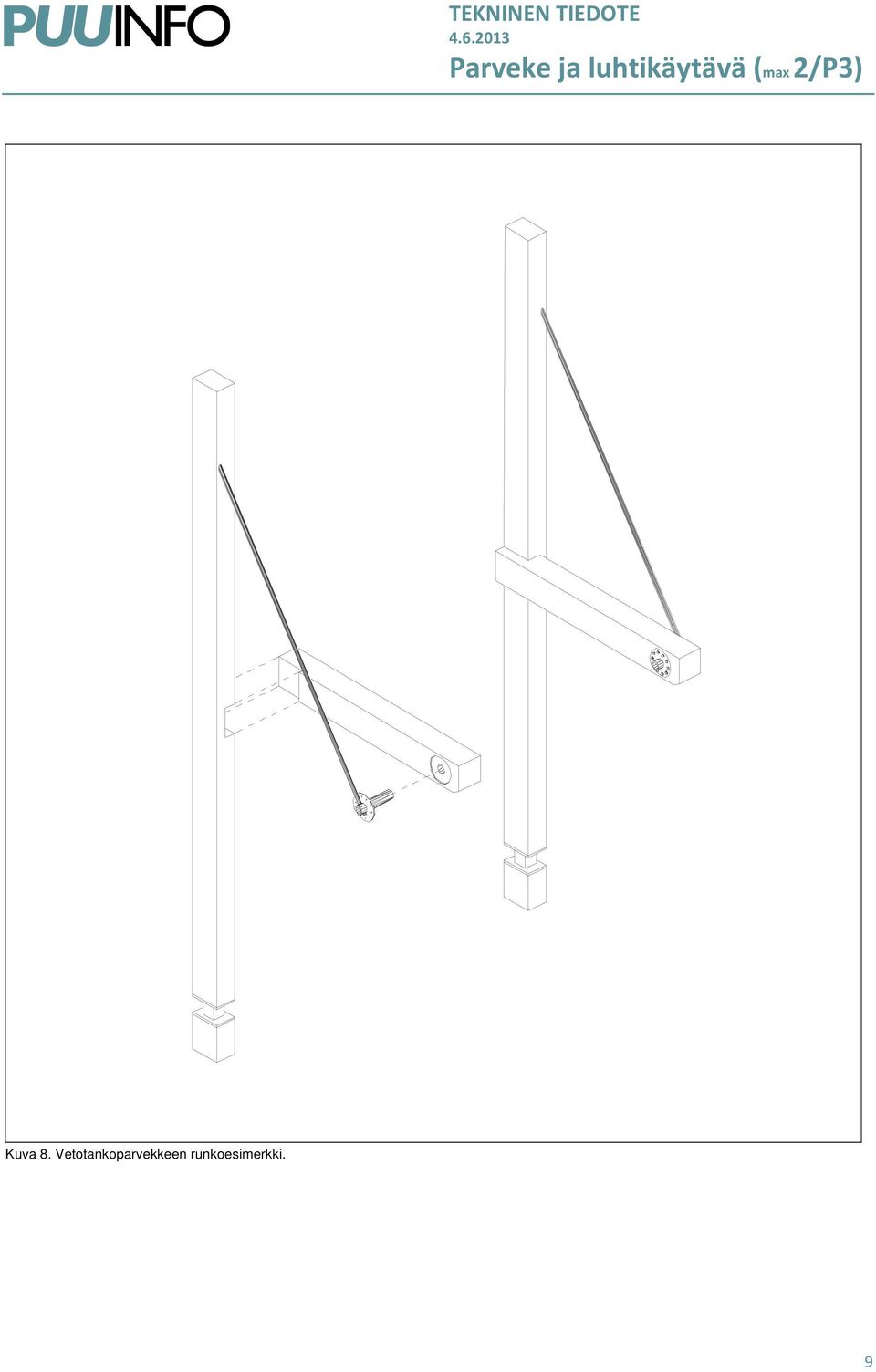

9 4.6.0 Parveke ja luhtikäytävä (max /P) Kuva 8. Vetotankoparvekkeen runkoesimerkki. 9

10 4.6.0 Parveke ja luhtikäytävä (max /P) Kuva 9. Pilariparvekkeen runkoesimerkki. 0

11 4.6.0 Parveke ja luhtikäytävä (max /P) 7.0 ESIMERKKEJÄ AVOIMEN LUHTIKÄYTÄVÄN RAKENTEISTA Kuvassa 0 ja on esitetty avoimen luhtikäytävän rakenneteknisiä yksityiskohtia. Mikäli luhtikäytävä lasitetaan ks. pintaluokat kuvasta 4. Puuritilä Vesikouru, jota hyödynnetään luhtikäytävän kiinnittämiseen ja vedenpoistoputkiston osastointiin (ympäri) Rako 0 5 mm, jossa elastinen tiivistymassa Reunalankku Kaato :00 Osastoiva rakenneosa Kaide Pääpalkki (näkyvät pinnat) Leikkaus A - A (ympäri) Pilari Luhtikäytävän kiinnityslevyt tapauskohtaisesti Pääpalkki Kuva 0. Avoimen luhtikäytävän laatan teknisiä yksityiskohtia.

12 4.6.0 Parveke ja luhtikäytävä (max /P) Rako 0 5 mm, jossa elastinen tiivistymassa Vedeneristysjärjestelmä Vesikouru, jota hyödynnetään luhtikäytävän kiinnittämiseen ja vedenpoistoputkiston osastointiin Osastoiva rakenneosa Pääpalkin kiinnitys seinärunkoon Kuva. Avoimen luhtikäytävän teknisiä yksityiskohtia.

13 4.6.0 Parveke ja luhtikäytävä (max /P) 8.0 LASITETUN PARVEKKEEN OSASTOINTI RakMK:n osassa E ei ole ohjeistusta siitä, kuinka lasitettu parveke osastoidaan sivusuunnassa viereisestä huoneistosta tai parvekkeesta. Pääkaupunkiseudun rakennusvalvontaviranomaiset ovat kuitenkin yhteistyössä laatineet tästä ohjeistuksen (ks. kuva ). Lasitettu parveke REI 5 Lasitettu parveke REI 5 Huoneisto Huoneisto Huoneisto Kuva. Lasitetun parvekkeen osastointi viereisestä huoneistosta tai parvekkeesta. Lähteet // Suomen Rakentamismääräyskokoelma osa E, 0. // SFS 5980 Asuntosprinklerilaitteistot. Osa : Suunnittelu, asentaminen ja huolto.
