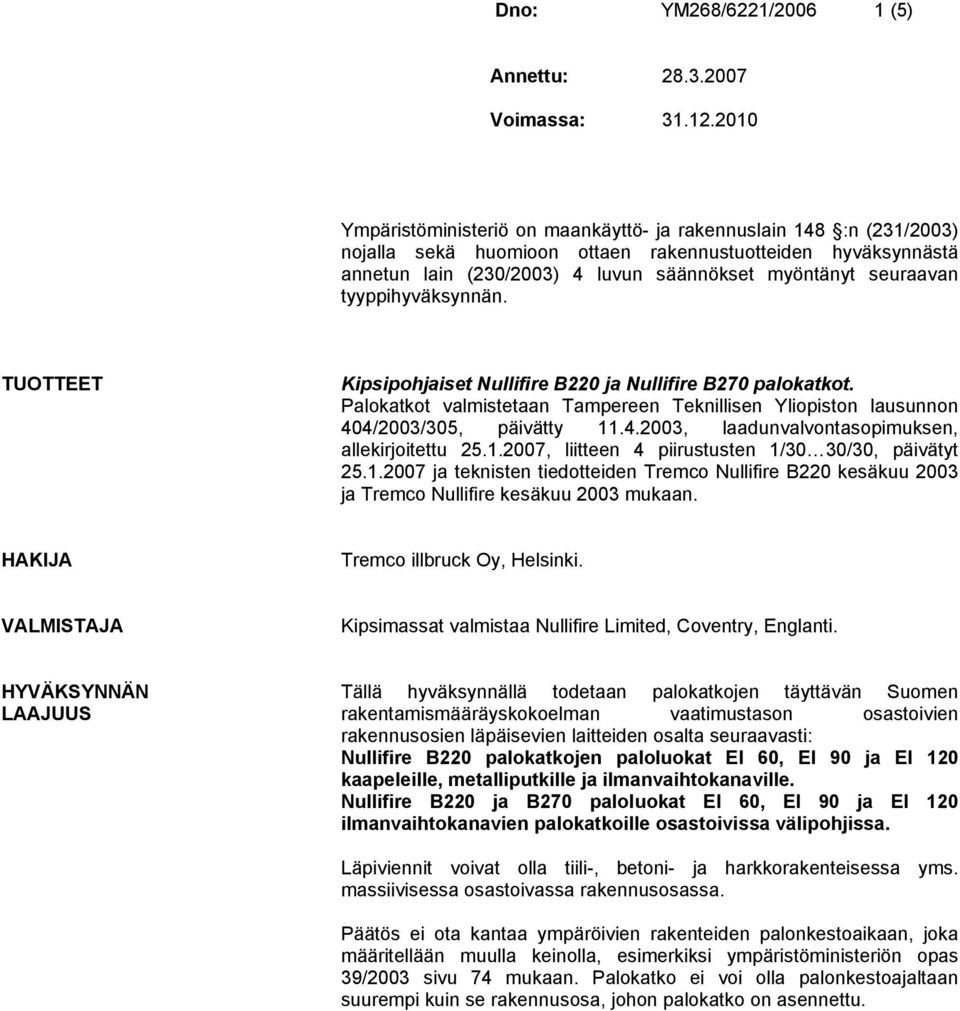

1 Dno: YM268/6221/ (5) Annettu: Voimassa: Ympäristöministeriö on maankäyttö- ja rakennuslain 148 :n (231/2003) nojalla sekä huomioon ottaen rakennustuotteiden hyväksynnästä annetun lain (230/2003) 4 luvun säännökset myöntänyt seuraavan tyyppihyväksynnän. TUOTTEET Kipsipohjaiset Nullifire B220 ja Nullifire B270 palokatkot. Palokatkot valmistetaan Tampereen Teknillisen Yliopiston lausunnon 404/2003/305, päivätty , laadunvalvontasopimuksen, allekirjoitettu , liitteen 4 piirustusten 1/30 30/30, päivätyt ja teknisten tiedotteiden Tremco Nullifire B220 kesäkuu 2003 ja Tremco Nullifire kesäkuu 2003 mukaan. HAKIJA Tremco illbruck Oy, Helsinki. VALMISTAJA Kipsimassat valmistaa Nullifire Limited, Coventry, Englanti. HYVÄKSYNNÄN LAAJUUS Tällä hyväksynnällä todetaan palokatkojen täyttävän Suomen rakentamismääräyskokoelman vaatimustason osastoivien rakennusosien läpäisevien laitteiden osalta seuraavasti: Nullifire B220 palokatkojen paloluokat EI 60, EI 90 ja EI 120 kaapeleille, metalliputkille ja ilmanvaihtokanaville. Nullifire B220 ja B270 paloluokat EI 60, EI 90 ja EI 120 ilmanvaihtokanavien palokatkoille osastoivissa välipohjissa. Läpiviennit voivat olla tiili-, betoni- ja harkkorakenteisessa yms. massiivisessa osastoivassa rakennusosassa. Päätös ei ota kantaa ympäröivien rakenteiden palonkestoaikaan, joka määritellään muulla keinolla, esimerkiksi ympäristöministeriön opas 39/2003 sivu 74 mukaan. Palokatko ei voi olla palonkestoajaltaan suurempi kuin se rakennusosa, johon palokatko on asennettu.

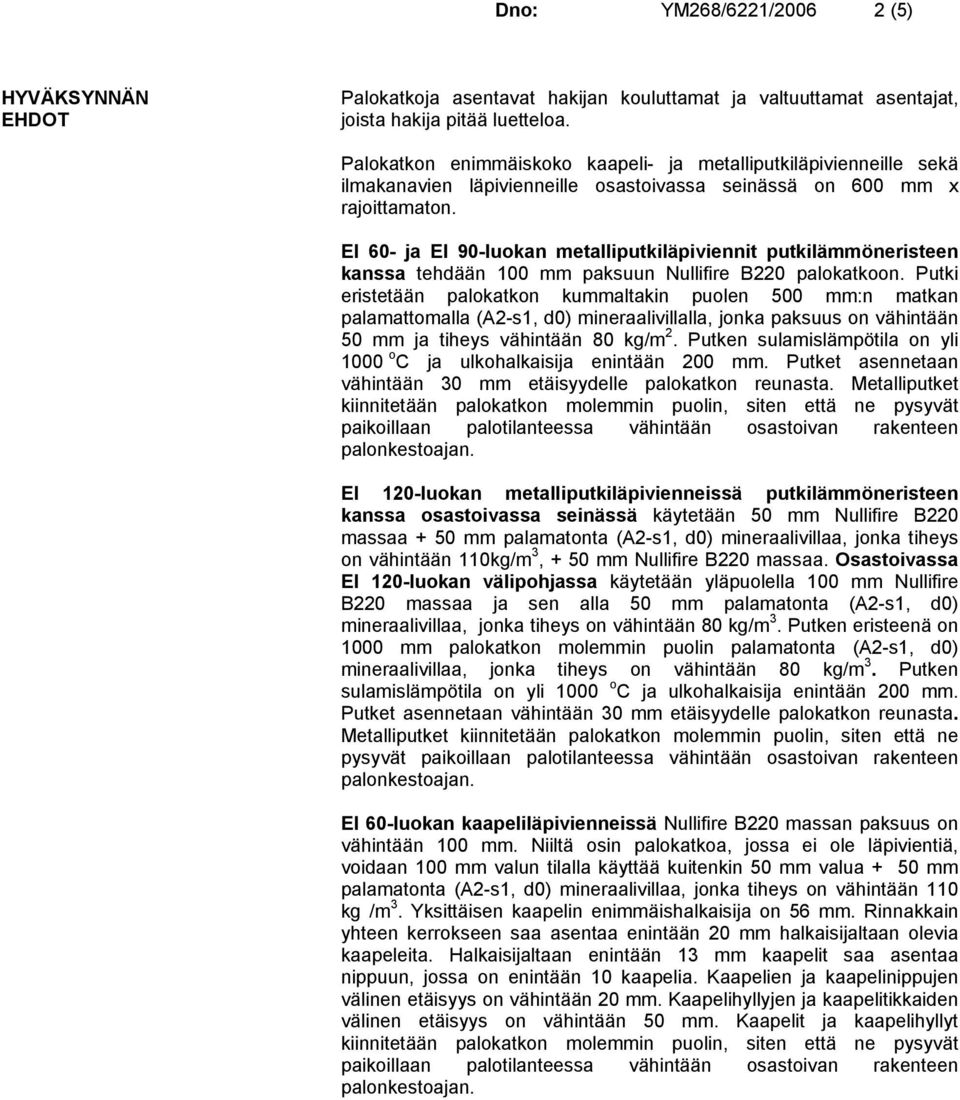

2 Dno: YM268/6221/ (5) HYVÄKSYNNÄN EHDOT Palokatkoja asentavat hakijan kouluttamat ja valtuuttamat asentajat, joista hakija pitää luetteloa. Palokatkon enimmäiskoko kaapeli- ja metalliputkiläpivienneille sekä ilmakanavien läpivienneille osastoivassa seinässä on 600 mm x rajoittamaton. EI 60- ja EI 90-luokan metalliputkiläpiviennit putkilämmöneristeen kanssa tehdään 100 mm paksuun Nullifire B220 palokatkoon. Putki eristetään palokatkon kummaltakin puolen 500 mm:n matkan palamattomalla (A2-s1, d0) mineraalivillalla, jonka paksuus on vähintään 50 mm ja tiheys vähintään 80 kg/m 2. Putken sulamislämpötila on yli 1000 o C ja ulkohalkaisija enintään 200 mm. Putket asennetaan vähintään 30 mm etäisyydelle palokatkon reunasta. Metalliputket EI 120-luokan metalliputkiläpivienneissä putkilämmöneristeen kanssa osastoivassa seinässä käytetään 50 mm Nullifire B220 massaa + 50 mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110kg/m 3, + 50 mm Nullifire B220 massaa. Osastoivassa EI 120-luokan välipohjassa käytetään yläpuolella 100 mm Nullifire B220 massaa ja sen alla 50 mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 80 kg/m 3. Putken eristeenä on 1000 mm palokatkon molemmin puolin palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 80 kg/m 3. Putken sulamislämpötila on yli 1000 o C ja ulkohalkaisija enintään 200 mm. Putket asennetaan vähintään 30 mm etäisyydelle palokatkon reunasta. Metalliputket kiinnitetään palokatkon molemmin puolin, siten että ne pysyvät EI 60-luokan kaapeliläpivienneissä Nullifire B220 massan paksuus on vähintään 100 mm. Niiltä osin palokatkoa, jossa ei ole läpivientiä, voidaan 100 mm valun tilalla käyttää kuitenkin 50 mm valua + 50 mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110 kg /m 3. Yksittäisen kaapelin enimmäishalkaisija on 56 mm. Rinnakkain yhteen kerrokseen saa asentaa enintään 20 mm halkaisijaltaan olevia kaapeleita. Halkaisijaltaan enintään 13 mm kaapelit saa asentaa nippuun, jossa on enintään 10 kaapelia. Kaapelien ja kaapelinippujen välinen etäisyys on vähintään 20 mm. Kaapelihyllyjen ja kaapelitikkaiden välinen etäisyys on vähintään 50 mm. Kaapelit ja kaapelihyllyt

3 Dno: YM268/6221/ (5) EI 90-luokan kaapeliläpivienneissä, EI 60-luokan ilmakanavien seinäläpivienneissä, EI 90-luokan ilmakanavien seinäläpivienneissä ja EI 60-luokan metalliputkiläpivienneissä ilman putkilämmöneristettä Nullifire B220 massan paksuus on 100 mm + 50 mm palamatonta (A2-s1, d0) mineraalivillaa. Toinen rakenneratkaisu on 50 mm Nullifire B220 massaa + 50 mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110 kg/m 3, + 50 mm Nullifire B220 massaa. Niiltä osin palokatkoa, jossa ei ole läpivientiä, voidaan 100 mm valun tilalla käyttää 50 mm valua mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110 kg/m 3. Yksittäisen kaapelin enimmäishalkaisija on 56 mm. Rinnakkain yhteen kerrokseen saa asentaa enintään 20 mm halkaisijaltaan olevia kaapeleita. Halkaisijaltaan enintään 13 mm kaapelit saa asentaa nippuun, jossa on enintään 10 kaapelia. Kaapeleiden ja kaapelinippujen välinen etäisyys on vähintään 20 mm. Kaapelihyllyjen ja kaapelitikkaiden välinen etäisyys on vähintään 50 mm. Putken sulamislämpötilan tulee olla yli 1000 o C. Eristämättömän putken ulkohalkaisija on enintään 60 mm. Putket asennetaan aukon reunasta vähintään 30 mm etäisyydelle. Kaapelit, kaapelihyllyt, ilmanvaihto- ja metalliputket Ilmakanavat eristetään palokatkon kummaltakin puolen 500 mm matkan palamattomalla (A2-s1, d0) mineraalivillalla, jonka tiheys on vähintään 40 kg/m 3 ja paksuus vähintään 50 mm. EI 120-luokan kaapeliläpivienneissä, EI 120-luokan ilmakanavien seinäläpivienneissä ja EI 90-luokan metalliputkiläpivienneistä Nullifire B220 massan paksuus on 100 mm + 50 mm palamatonta (A2-s1, d0) mineraalivilla toinen rakenneratkaisu on 50 mm Nullifire B220 massaa + 50 mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110 kg/m 3, + 50 mm Nullifire B220 massaa. Niiltä osin palokatkoa, jossa ei ole läpivientiä, voidaan 100 mm valuntilalla käyttää 50 mm valua mm palamatonta (A2-s1, d0) mineraalivillaa, jonka tiheys on vähintään 110 kg /m 3. Yksittäisen kaapelin enimmäishalkaisija on 20 mm. Halkaisijaltaan enintään 13 mm kaapelit saa asentaa nippuun, jossa on enintään 5 kaapelia. Kaapeleiden ja kaapelinippujen välinen etäisyys on vähintään 20 mm. Kaapelihyllyjen ja kaapelitikkaiden välinen etäisyys on vähintään 50 mm. Kaapelit, kaapelihyllyt, ilmakanavat ja metalliputket kiinnitetään palokatkon molemmin puolin, siten että ne pysyvät paikoillaan palotilanteessa vähintään osastoivan rakenteen Ilmakanavat eristetään palokatkon kummaltakin puolen 1000 mm matkan palamattomalla (A2-s1, d0) mineraalivillalla, jonka tiheys on vähintään 40 kg/m 3 ja paksuus vähintään 50 mm. Metalliputket eristetään palokatkon kummaltakin puolen 1000 mm matkan palamattomalla (A2-s1, d0) mineraalivillalla, jonka tiheys on vähintään 80 kg/m 3 ja paksuus vähintään 50 mm.

4 Dno: YM268/6221/ (5) Ilmakanavien läpivienti EI 60- ja EI 90-luokan osastoivissa rakenteissa. Palokatko tehdään 100 mm paksusta Nullifire System B220 palokatkomassasta. Aukon enimmäiskoko on 800 mm x rajoittamaton. Lyhyemmän jännemitan ollessa 800 mm 3000 mm yläpuolisen kuormituksen välittyminen palokatkolle on estettävä tai palokatko on tuettava alapuolelta. Voidaan käyttää myös Nullifire System B270 massaa raudoitettuna valmistajan ohjeen ja rakennesuunnittelijan tekemän erityissuunnitelman mukaisesti. Jännemitaltaan yli 800 mm olevien palokatkojen ankkurointi ympäröiviin rakenteisiin tulee toteuttaa erillisen suunnitelman mukaan betoniterästartunnoilla tai kannakkeilla. Ilmakanavan etäisyys aukon reunasta on vähintään 50 mm. Ilmakanava eristetään 500 mm matkalta katkon kummallakin puolen palamattomalla (A2-s1, d0) mineraalivillalla, jonka paksuus on vähintään 50 mm ja tiheys vähintään 40 kg/m 3. EI-luokan palopelleillä varustetuissa ilmakanavissa ei tarvita paloeristystä. Ilmakanavien läpivienti EI 120-luokan välipohjassa. Palokatkon yläosa tehdään 100 mm paksusta Nullifire System B220 palokatkomassasta ja sen alapuolella on 50 mm paksu palamaton (A2-s1, d0) mineraalivilla, jonka tiheys on vähintään 110 kg/m 3. Aukon enimmäiskoko on 800 mm x rajoittamaton. Lyhyemmän jännemitan ollessa 800 mm 3000 mm yläpuolisen kuormituksen välittyminen palokatkolle on estettävä tai palokatko on tuettava alapuolelta. Voidaan käyttää myös Nullifire System B270 massaa raudoitettuna valmistajan ohjeen ja rakennesuunnittelijan tekemän suunnitelman mukaisesti. Jännemitaltaan yli 800 mm olevien palokatkojen ankkurointi ympäröiviin rakenteisiin tulee toteuttaa erillisen suunnitelman mukaan betoniterästartunnoilla tai kannakkeilla. Ilmakanavan etäisyys aukon reunasta on vähintään 50 mm. Ilmakanava eristetään 1000 mm matkalta katkon kummallakin puolen palamattomalla (A2-s1, d0) mineraalivillalla, jonka paksuus on vähintään 50 mm ja tiheys vähintään 40 kg/m 3. EIluokan palopellillä varustetuissa ilmakanavissa ei tarvita paloeristystä. Kannakointi tehdään katkon kummaltakin puolen laadunvalvontasopimuksen liitteen 4 piirustuksen 26/28 (päivätty ) mukaan. Ankkurointi mitoitetaan putken painon mukaan ja sen palotekniset vaatimukset ovat seuraavat. Kannakoinnissa käytetään ainoastaan terästä, jonka sulamispiste on yli 1000 o C. Riipputangot ovat halkaisijaltaan vähintään 6 mm luokissa EI 30 ja EI 60 ja vähintään 8 mm luokissa EI 90 ja EI 120. Kiinnittämiseen käytetään teräksisiä kiilaankkureita tai sisäkierrehylsyjä. Upotuksen syvyys betoniin on vähintään 50 mm. LVI-kuilut tehdään laadunvalvontasopimuksen liitteen 4 piirustusten 29/30 tai 30/30 (päivätyt ) mukaan. Kohteissa, joissa läpivientiä muutetaan usein, tulee tehdä kunnossapitosopimus asennusliikkeen ja rakennuksen omistajan välillä. LAADUNVALVONTA Laadunvalvonnassa noudatetaan Tampereen Teknillisen Korkeakoulun ja hakijan välillä tehtyä, allekirjoitettua sopimusta.

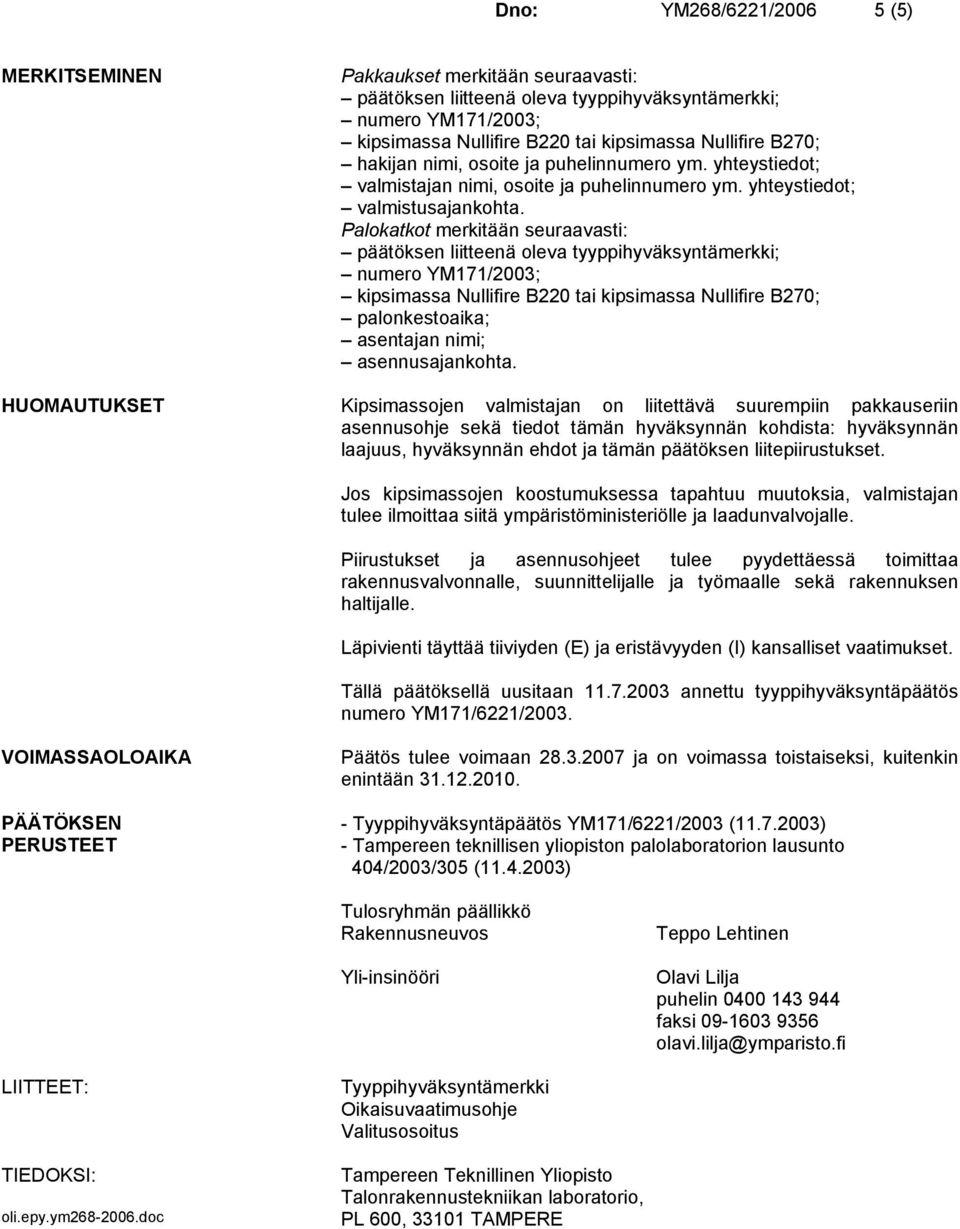

5 Dno: YM268/6221/ (5) MERKITSEMINEN Pakkaukset merkitään seuraavasti: päätöksen liitteenä oleva tyyppihyväksyntämerkki; numero YM171/2003; kipsimassa Nullifire B220 tai kipsimassa Nullifire B270; hakijan nimi, osoite ja puhelinnumero ym. yhteystiedot; valmistajan nimi, osoite ja puhelinnumero ym. yhteystiedot; valmistusajankohta. Palokatkot merkitään seuraavasti: päätöksen liitteenä oleva tyyppihyväksyntämerkki; numero YM171/2003; kipsimassa Nullifire B220 tai kipsimassa Nullifire B270; palonkestoaika; asentajan nimi; asennusajankohta. HUOMAUTUKSET Kipsimassojen valmistajan on liitettävä suurempiin pakkauseriin asennusohje sekä tiedot tämän hyväksynnän kohdista: hyväksynnän laajuus, hyväksynnän ehdot ja tämän päätöksen liitepiirustukset. Jos kipsimassojen koostumuksessa tapahtuu muutoksia, valmistajan tulee ilmoittaa siitä ympäristöministeriölle ja laadunvalvojalle. Piirustukset ja asennusohjeet tulee pyydettäessä toimittaa rakennusvalvonnalle, suunnittelijalle ja työmaalle sekä rakennuksen haltijalle. Läpivienti täyttää tiiviyden (E) ja eristävyyden (I) kansalliset vaatimukset. Tällä päätöksellä uusitaan annettu tyyppihyväksyntäpäätös numero YM171/6221/2003. VOIMASSAOLOAIKA PÄÄTÖKSEN PERUSTEET Päätös tulee voimaan ja on voimassa toistaiseksi, kuitenkin enintään Tyyppihyväksyntäpäätös YM171/6221/2003 ( ) - Tampereen teknillisen yliopiston palolaboratorion lausunto 404/2003/305 ( ) Tulosryhmän päällikkö Rakennusneuvos Yli-insinööri Teppo Lehtinen Olavi Lilja puhelin faksi olavi.lilja@ymparisto.fi LIITTEET: TIEDOKSI: oli.epy.ym doc Tyyppihyväksyntämerkki Oikaisuvaatimusohje Valitusosoitus Tampereen Teknillinen Yliopisto Talonrakennustekniikan laboratorio, PL 600, TAMPERE
