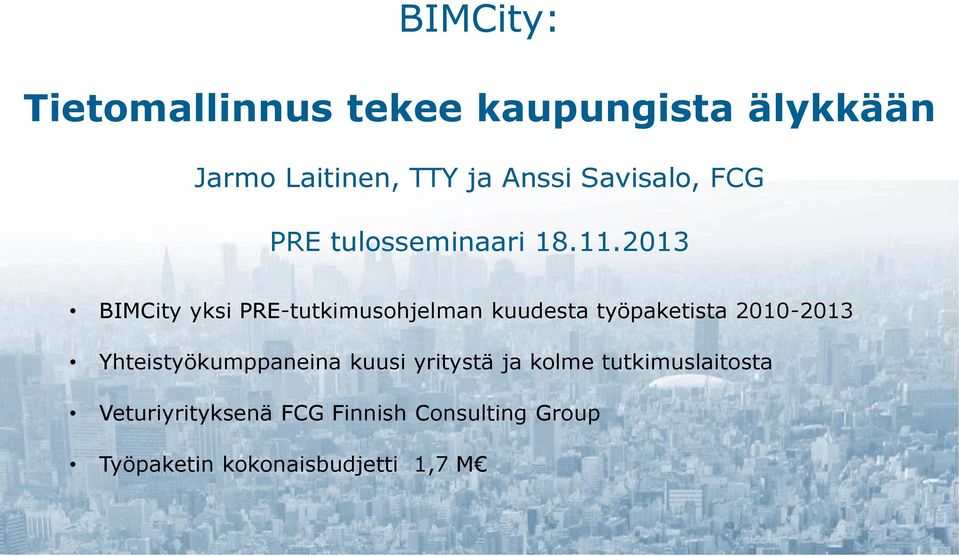

1 BIMCity: Tietomallinnus tekee kaupungista älykkään Jarmo Laitinen, TTY ja Anssi Savisalo, FCG PRE tulosseminaari BIMCity yksi PRE-tutkimusohjelman kuudesta työpaketista Yhteistyökumppaneina kuusi yritystä ja kolme tutkimuslaitosta Veturiyrityksenä FCG Finnish Consulting Group Työpaketin kokonaisbudjetti 1,7 M

2 BIMCityn neljä opetusta 1. hahmota hanke osana kokonaisuutta 2. avaa vuoropuhelu 3. yhtenäistä prosessit 4. yhtenäistä tiedonsiirto

3

4 Ruskeasannan Sorttiasema (WSP)

5 Inkilänportin alueellinen tietomalli (FCG)

6 Seudulliset tietomallit maankäytön suunnittelussa: Pro Gradu Satu Taskinen (FCG)

7 BIMCityn neljä opetusta 1. hahmota hanke osana kokonaisuutta 2. avaa vuoropuhelu 3. yhtenäistä prosessit 4. yhtenäistä tiedonsiirto

8 yritykset päättäjät suunnittelijat yleisö käyttäjät tutkimuslaitokset ohjelmistotalot

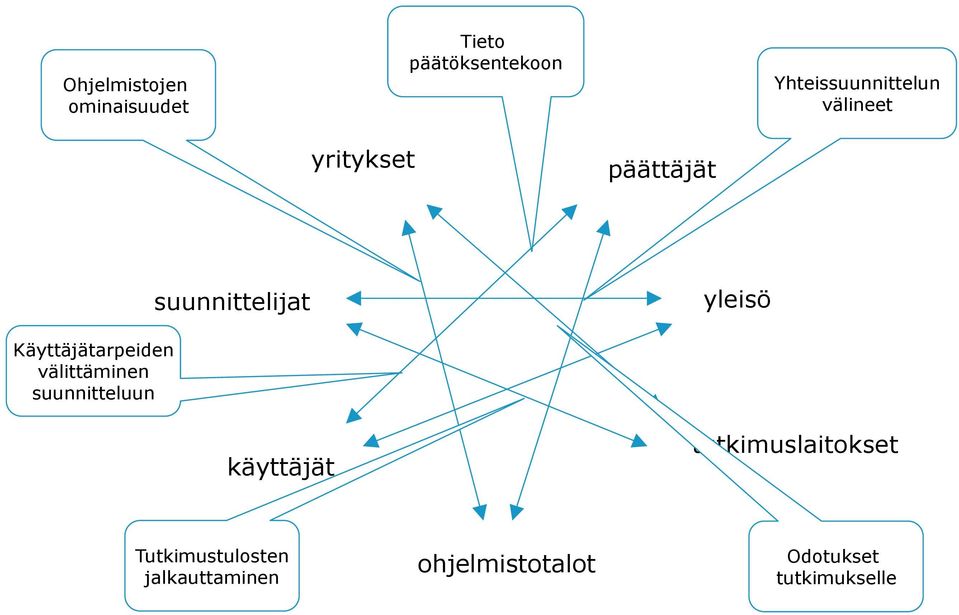

9 Ohjelmistojen ominaisuudet Tieto päätöksentekoon Yhteissuunnittelun välineet yritykset päättäjät suunnittelijat yleisö Käyttäjätarpeiden välittäminen suunnitteluun käyttäjät tutkimuslaitokset Tutkimustulosten jalkauttaminen ohjelmistotalot Odotukset tutkimukselle

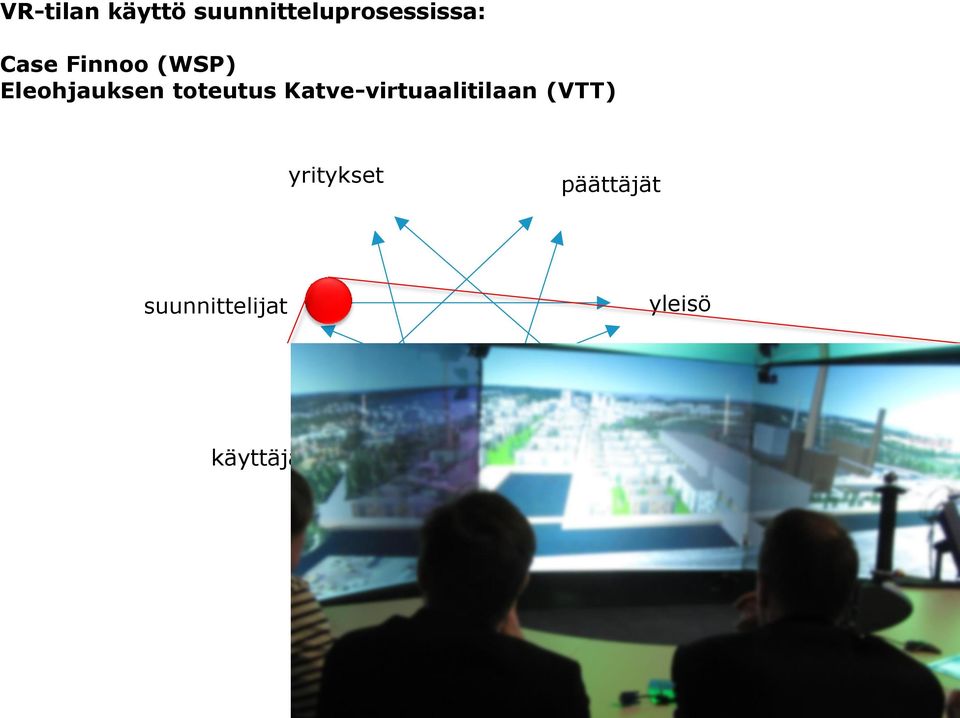

10 VR-tilan käyttö suunnitteluprosessissa: Case Finnoo (WSP) Eleohjauksen toteutus Katve-virtuaalitilaan (VTT) yritykset päättäjät suunnittelijat yleisö käyttäjät tutkimuslaitokset ohjelmistotalot

11 Sosiaalisen median hyödyntäminen kaavaprosessissa (Metropolia, TTY) yritykset päättäjät suunnittelijat yleisö käyttäjät tutkimuslaitokset ohjelmistotalot

12 Lisätyn todellisuuden käyttö maankäytön päätöksenteossa: Case Billnäs (FCG, VTT) Case Jätkäsaaren tornihotelli (FCG, VTT) yritykset päättäjät suunnittelijat yleisö käyttäjät tutkimuslaitokset ohjelmistotalot

13 Lisätyn todellisuuden käyttö maankäytön vuorovaikutuksessa: Case Pörtomin tuulipuisto (FCG, VTT, Vianova) yritykset päättäjät suunnittelijat yleisö käyttäjät tutkimuslaitokset ohjelmistotalot

14 BIMCityn neljä opetusta 1. hahmota hanke osana kokonaisuutta 2. avaa vuoropuhelu 3. yhtenäistä prosessit 4. yhtenäistä tiedonsiirto

15 RAKENNUS Suunnitteluprosessi Konseptisuunnittelu Luonnossuunnittelu Toteutussuunnittelu Arkkitehtisuunnittelu Talotekninen suunnittelu Rakennuslupaprosessi Rakennusprosessi Ylläpitovaiheen prosessit KORTTELI Konseptisuunnittelu, hankesuunnittelu Asemakaavoitus Asemakaavoituksen seuranta KADUT JA KUNNALLISTEKNIIKKA Suunnitteluprosessi Yleissuunnittelu rakennussuunnittelu KAUPUNGINOSA Kehityskuvatyö Osayleiskaavoitus Liittyminen muuhun kunnan strategiatyöhön KUNTA, SEUTU Yhdyskuntarakenteen ja rakentamisen seuranta Yleiskaavoitus, maakuntakaavoitus Kunnalliset ja seudulliset maankäyttöstrategiat

16 RAKENNUS Suunnitteluprosessi Konseptisuunnittelu Luonnossuunnittelu Toteutussuunnittelu Arkkitehtisuunnittelu Talotekninen suunnittelu Rakennuslupaprosessi Rakennusprosessi Ylläpitovaiheen prosessit Sähköinen asiakirjahallinto ja tietomallinnus rakennusvalvonnassa: Case Järvenpään kaupunki KUNTA, SEUTU Yhdyskuntarakenteen ja rakentamisen seuranta Yleiskaavoitus, maakuntakaavoitus Kunnalliset ja seudulliset maankäyttöstrategiat

17 RAKENNUS Suunnitteluprosessi Konseptisuunnittelu Luonnossuunnittelu Toteutussuunnittelu Arkkitehtisuunnittelu Talotekninen suunnittelu Rakennuslupaprosessi Rakennusprosessi Ylläpitovaiheen prosessit Sähköinen asiakirjahallinto ja tietomallinnus rakennusvalvonnassa: Case Järvenpään kaupunki KAUPUNGINOSA Kehityskuvatyö Osayleiskaavoitus Liittyminen muuhun kunnan strategiatyöhön

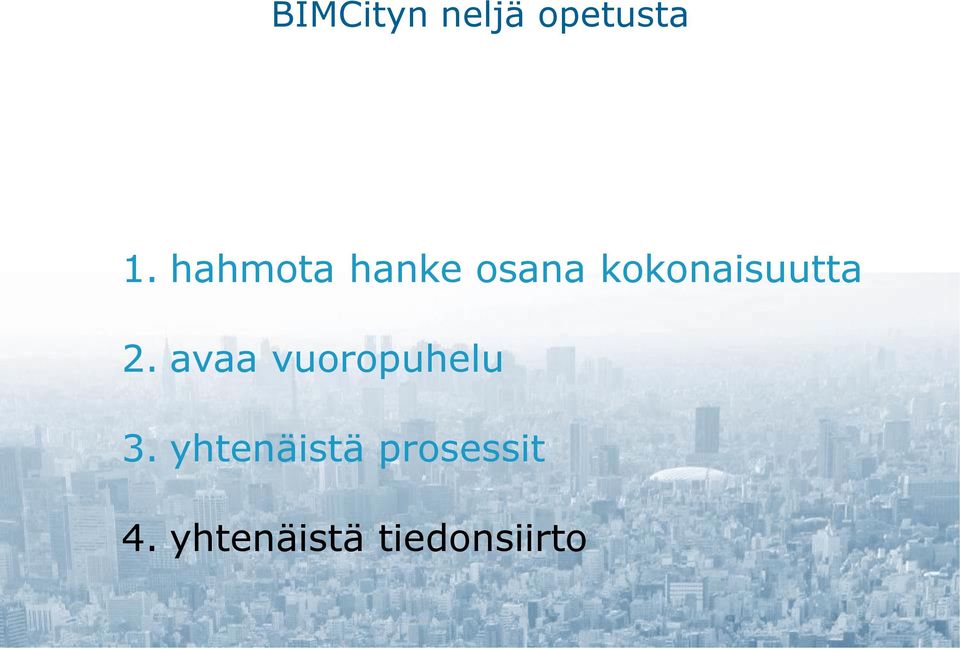

18 BIMCityn neljä opetusta 1. hahmota hanke osana kokonaisuutta 2. avaa vuoropuhelu 3. yhtenäistä prosessit 4. yhtenäistä tiedonsiirto

19

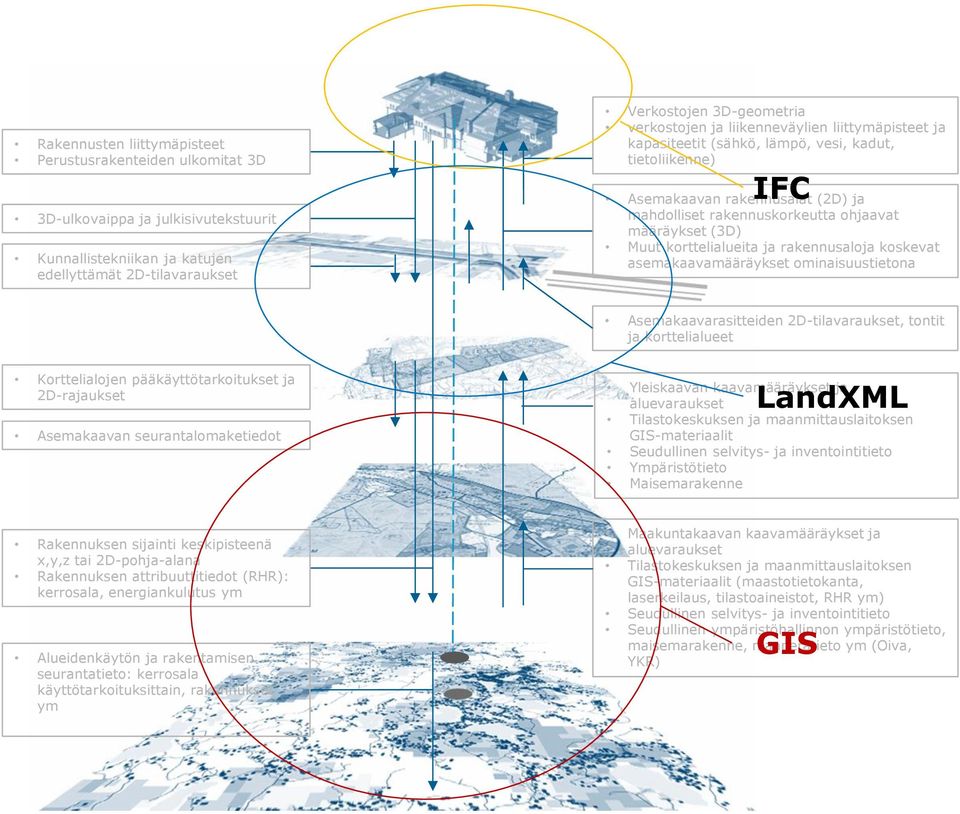

20 Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) IFC Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Asemakaavan seurantalomaketiedot LandXML Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto Maisemarakenne Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto GIS ym (Oiva, YKR)

21 Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Asemakaavan seurantalomaketiedot Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto! Maisemarakenne Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto ym (Oiva, YKR)

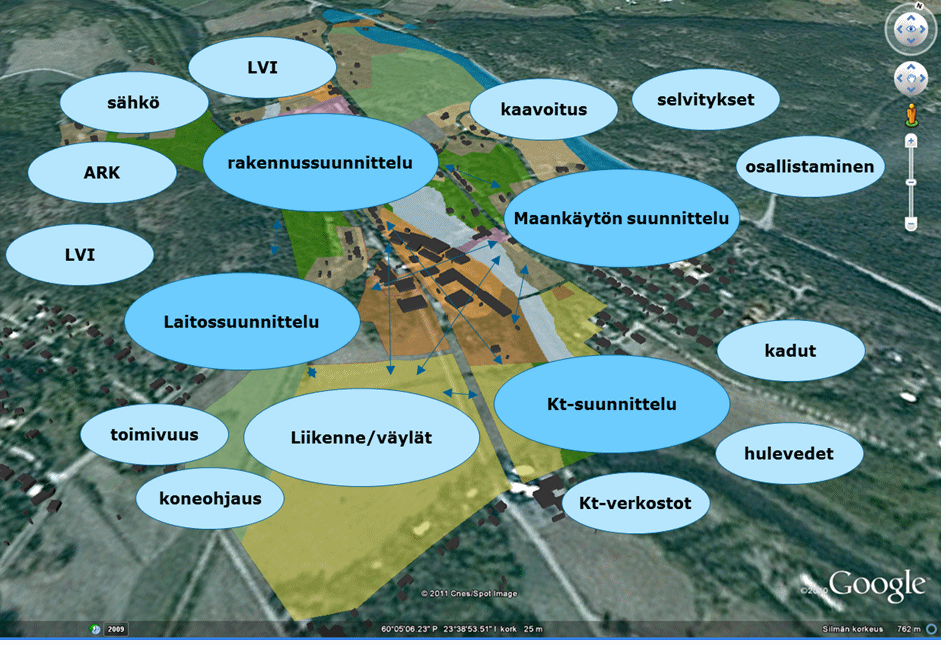

22 Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Asemakaavan seurantalomaketiedot Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto Maisemarakenne Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto ym (Oiva, YKR)

23 Rakennus- ja infrasuunnittelun tietovirran yhdistäminen: Case Kalasataman keskus Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Asemakaavan seurantalomaketiedot Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto Maisemarakenne Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto ym (Oiva, YKR)

24 Rakennus- ja infrasuunnittelun tietovirran yhdistäminen: Case FCG Room (FCG) Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Asemakaavan seurantalomaketiedot Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto Maisemarakenne Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto ym (Oiva, YKR)

25 Mitä seuraavaksi?

26 BIMCity: näköaloja tulevaisuuteen Virtuaalitilojen käyttö vakiintuu osaksi suunnittelutyötä Tiedon mallimuotoinen käsittely korvaa dokumenttipohjaisen työskentelyn Suunnittelun läpinäkyvyys kasvaa Lisätty todellisuus tuo suunnittelun lähemmäs kansalaisia
