1 Suunnittelun tiedonhallinta käsin kosketeltavaksi Reijo Hänninen, Petri Kääriäinen Insinööritoimisto Olof Granlund Oy VERA-seminaari Integroidut ohjelmistot Heureka, Vantaa Talotekninen suunnittelu Perinteinen tapa dokumenttipohjaisuus 2D-tasokuvat ja leikkaukset työselitys laiteluettelot ja kaaviot Mitä päätöksentekijältä jää puuttumaan? vaihtoehtovertailut valintojen ja ratkaisujen perustelut sekä laskelmat suunnittelutavoitteiden varmistaminen visualisoinnit ja simuloinnit päätöksenteon tukena RH 2001 / VERA SEMINAARI 2 1

2 Informaatioteknologian kehittyminen Mitä IT on mahdollistanut? Tuotemallipohjainen 3D CAD analysointi- ja laskentatyökalut visualisointi- ja virtuaalirealiteettimallit ohjelmistojen asteittainen yhteensopivuus IFC:n avulla valmistajien tuotetietojen integrointi suunnitelmiin määrä- ja kustannustiedot jne. SUUNNITTELIJA PYSTYY INTEGROITUJEN OHJELMISTOJEN AVULLA HALLITSEMAAN KIINTEISTÖN ELINKAARITIETOA RH 2001 / VERA SEMINAARI 3 Tiedonhallinnan ja -välityksen ongelmat Tietoa voidaan välittää lähes rajattomasti eri menetelmillä Tiedon ja sitä käsittelevien ohjelmistojen määrä on valtava Ihmisen kyky vastaanottaa ja omaksua tietoa on hyvin rajallinen Halu ja taito käyttää erilaisia ohjelmistoja on myös hyvin henkilökohtaista TÄRKEINTÄ ON PYSTYÄ TUOTTAMAAN PÄÄTÖKSENTEKOA VARTEN OLENNAISET TIEDOT OIKEA-AIKAISESTI, RIITTÄVÄN SELKEÄSSÄ MUODOSSA JA HELPPOKÄYTTÖISILLÄ MENETELMILLÄ RH 2001 / VERA SEMINAARI 4 2

3 BS-NORDIC -kehitysprojekti A nordic model for development of client oriented building services design process, data management and software tools Osapuolet Olof Granlund Oy Nokia Oyj Theorells, talotekniikan konsulttiyritys, Ruotsi ja Norja Kehittämistavoitteet talotekniikan suunnitteluprosessi vastaamaan uusia toteutusratkaisuja suunnittelun dokumentointi- ja laadunvarmistusmallit kansainväliseen rakennuttamiseen ja suunnitteluun suunnittelun atk-työkalut tukemaan uusia malleja Rahoitus osapuolet ja Tekes RH 2001 / VERA SEMINAARI 5 BS-Nordic -dokumentointimalli Suunnittelusopimukset Suunnittelun käynnistys Luonnossuunnittelu Ratkaisuvaihtoehtojen analysointi Luonnossuunnitelman laatiminen Toteutussuunnittelu Rakennusaikaiset tehtävät Ylläpidon suunnittelu Käytönaikaiset tehtävät Käyttäjien ja ylläpidon tiedot Piirustukset Kaaviot Selostukset Jne. Toteutustiedot tarketiedot ylläpitotiedot Muut ylläpidon (huoltokirjan) tiedot Talotekniset suunnittelutavoitteet (alustava) Taloteknisen suunnittelun yleisohje Hankekohtainen tehtäväerittely Talotekniset suunnittelutavoitteet Tilaajan tekninen suunnitteluohje Tekniset laskentadokumentit ja visualisoinnit Talotekninen luonnossuunnitelma LVI/SÄH (valittu ratkaisu) Talotekniikan toteutussuunnitelmaasiakirjat urakat erillishankinnat Laadunvarmistustiedot Luovutusdokumentit Ylläpidon hallintajärjestelmä (huoltokirja) Toiminnallisten auditointien tiedot = taloteknisen suunnittelun dokumentointi RH 2001 / VERA SEMINAARI 6 3

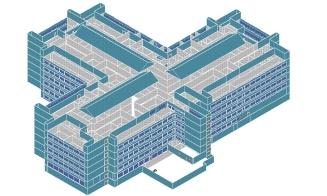

4 TATE-suunnittelukriteerien dokumentointi TATE-PROJEKTI YHTEENVETO YHTEENVETO TATE-TAVOITTEET KIINTEISTÖ RAKENNUS TILAT JÄRJESTELMÄT Yleistä Elinkaarikustannukset Muuntojoustavuus Energia ja vesi Ympäristö Ylläpito Turvallisuus Muut ANALYYSIRAPORTTI Yhteenveto Laskelmat Tulokset Tavoitteiden mukaisuus Johtopäätökset Analyysitulokset RH 2001 / VERA SEMINAARI 7 Rakennuksen lämmöntarve RAKENNUKSEN 3D-MALLI RAKENNUS Kokonaistilavuus m³ Kokonaiskerrosala m² Vaipan pinta-ala m² TUNNUSLUKUJA Keskim. vaipan k-arvo 0,36 W/m²K Keskim. vuotoilmanvaihto 0,12 1/h Mitoitusulkolämpötila -26 C LÄMPÖHÄVIÖT W W/rm³ W/brm² % Ulkoseinät ,9 4,5 18 Ikkunat ,9 9,1 36 Ovet 0 0,0 0,0 0 Yläpohja ,7 3,3 13 Alapohja ,1 0,6 2 Johtumishäviö yhteensä ,6 17,5 69 Vuotoilmahäviö ,6 8,0 31 Lämpöhäviöt yhteensä ,2 25, RH 2001 / VERA SEMINAARI 8 4

5 Lämpöhäviöjakauma RH 2001 / VERA SEMINAARI 9 Vuotuinen energiantarve ja -kustannukset RAKENNUS: Rakennus1 PALVELUALUE: Koko rakennus Pinta-ala = 16562,4 m² Tilavuus = 78171,0 m³ Sim ulointi 1 Ikkuna Coolite SKN xkirkas. VUOTUINEN ENERGIANTARVE JA KUSTANNUKSET MWh/a 2000 mk/a MWh kwh/m² kwh/m³ Tam Hel Maa Huh Tou Kes Hei Elo Syy Lok Mar Jou MWh 0,0 0,0 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 MUU SÄHKÖ LAITESÄHKÖ 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,0 0,0 VALAISTUSSÄHKÖ 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,0 0,0 PUHALLINSÄHKÖ 14,0 12,3 13,8 13,7 16,6 30,7 27,7 30,2 13,4 14,6 13,8 13, ,9 2,7 10,1 2,1 JÄÄHDYTYSSÄHKÖ 9,1 9,1 10,0 10,2 23,5 27,2 15,7 22,0 11,1 10,4 9,9 9, ,1 19,1 LÄMMITYSENERGIA ,8 23,3 28,1 22,9 47, RH 2001 / VERA SEMINAARI 10 5

6 TATE-tilakohtaiset määrittelyt TATE-PROJEKTI YHTEENVETO YHTEENVETO TATE-TAVOITTEET KIINTEISTÖ RAKENNUS TILAT JÄRJESTELMÄT Yleistä Yhteenveto Tyyppitilat Sisäilmatavoitteet Käyttövaatimukset Muuntojoustavuus Soveltuvuus Tekniset laskelmat Sisäilmasimuloinnit CFD-simuloinnit ANALYYSIRAPORTTI Yhteenveto Laskelmat Tulokset Tavoitteiden mukaisuus Johtopäätökset Analyysitulokset RH 2001 / VERA SEMINAARI 11 Aulan terminen virtausmalli RH 2001 / VERA SEMINAARI 12 6

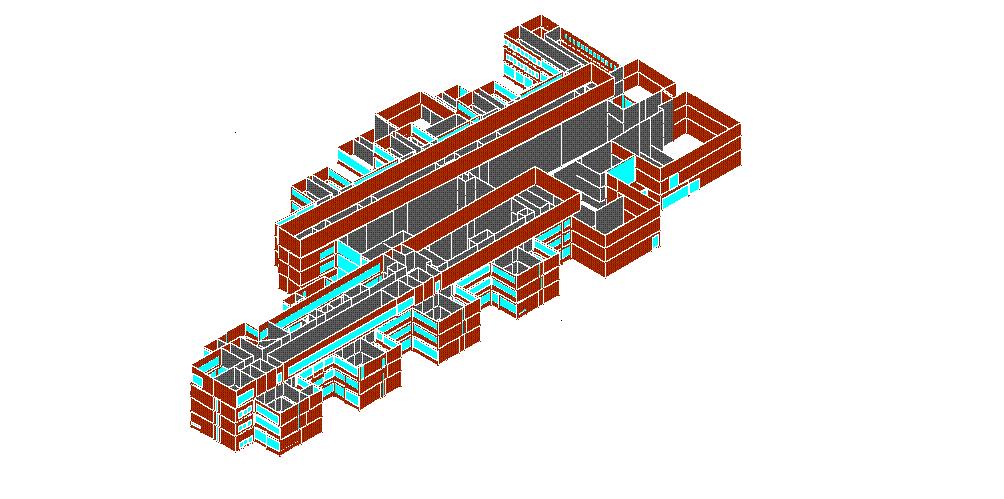

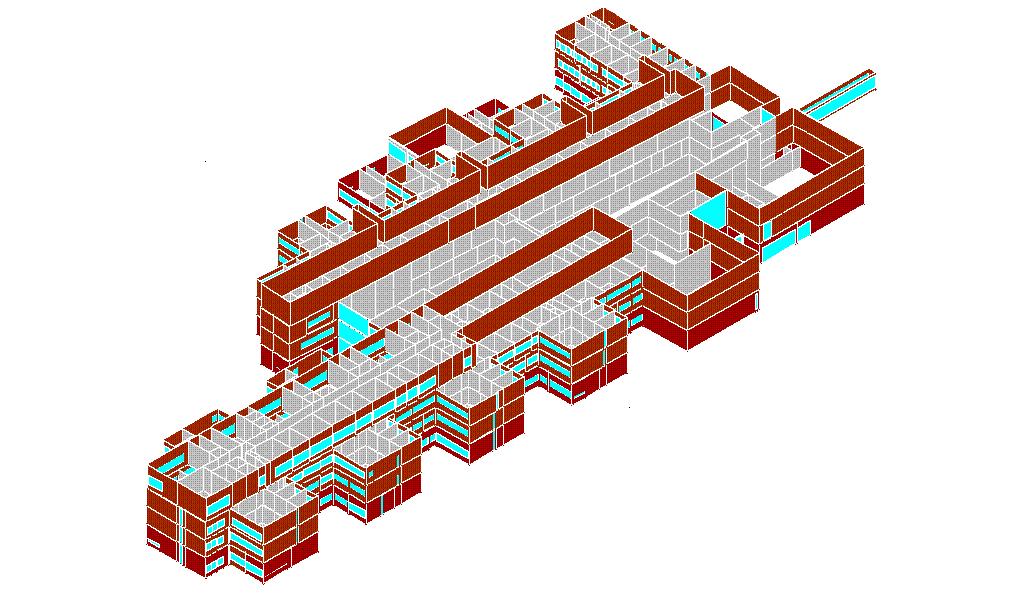

7 Dokumentista dynaamiseksi työkaluksi - Easy 4D Ohjelmiston toimintaperiaatteet ja -tavoitteet helppokäyttöisyys rakennuksen grafiikka ja analysointilaskelmat siirrettävissä IFC:n avulla (BSPro COM Server) ohjelman grafiikan ja tietokannan tulee olla keskenään interaktiivinen ohjelmalla on kyettävä pelkän katselun lisäksi luomaan tilavyöhykkeitä yms. määrittelyjä erilaisille talotekniikan ja kiinteistötiedon tarpeille ohjelmasta on kyettävä tulostamaan kaikki analyysitiedot myös dokumenteiksi analyysituloksia on voitava helposti vertailla eri suunnittelu-, rakentamis- ja käyttövaiheissa (4D) grafiikalle on oltava 3D- ja 2D-näkymät sekä zoomausominaisuudet ohjelmaa tulee myös kyetä käyttämään internetin välityksellä RH 2001 / VERA SEMINAARI 13 Easy4D suunnitelman laadun varmistuksen työkalu Riuska energia Riuska lämpöhäviö MagiCAD ArchiCAD IFC BSPro RH 2001 / VERA SEMINAARI 14 7

8 Easy4D suunnitelman laadun varmistuksen työkalu Geometrian tarkastus Suunnittelun valvonta Tilaryhmien teko Raportointi RH 2001 / VERA SEMINAARI 15 Easy4D suunnitelman laadun varmistuksen työkalu Helppo mallin hallinta Havainnolliset väriesitykset Tehokas tilojen ja tilaryhmien hallinta Kätevä raportointi- ja muistilapputoiminto RH 2001 / VERA SEMINAARI 16 8

9 Easy4D Tulevaisuudennäkymiä RH 2001 / VERA SEMINAARI 17 9
