Sähkö- ja LVI-alan tuotetietokantojen yhteensovittaminen suunnittelijoiden ja rakennuttajien tarpeisiin. -KIRA-digi-kokeilun tausta

Transkriptio

1 Sähkö- ja LVI-alan tuotetietokantojen yhteensovittaminen suunnittelijoiden ja rakennuttajien tarpeisiin -KIRA-digi-kokeilun tausta

2 Kira-digi-kokeilun asiantuntijaryhmä Kokeiluprojektin vetäjä: STK-Tietopalvelut Oy / Sähköteknisen Kaupan Liitto ry Asiantuntijaryhmä: Sähköteknisen Kaupan Liitto ry / STK-Tietopalvelut Oy / Sähkönumerot.fi: Tarja Hailikari, Katri Huhtinen & Jarmo Raninen LVI-teknisen kaupan liitto ry / LVI-Info: Magnus Sirén Sähkö- ja teleurakoitsijaliittto STUL ry / Sähköinfo: Alexandre Zeitsev Sähkösuunnittelijat NSS ry: Risto Hiltunen Rakli ry: Juho Kess Gravicon Oy: Anna-Riitta Kallinen Granlund Oy: Tero Järvinen / Ralf Lindström Kymdata Oy: Kai Ristola Sähkötekniikka Kari Sirén Oy: Juha Sirén Yhtyneet Insinöörit Oy: Juha Kiviniemi / Tommi Eckert

3 Kokeilun/projektin tausta Sähköistysalalla on laajasti käytössä Sähkönumerot.fi-tuotetietopalvelu, josta löytyy tuotetiedot sähköteknisestä tuotteesta ja LVI-alan vastaavasta LVI-Info-palvelusta tuotetiedot LVI-tuotteesta. Molempiin tietopalveluihin on myös viimeisten parin vuoden aikana kerätty kansainvälisen ETIMstandardin mukaisesti tuotteiden tekniset ominaisuudet. Tuotetietoja ei kuitenkaan tällä hetkellä kyetä hyödyntämään tietomallinnuksessa, koska tietoja ei ole teknisesti yhteen sovitettu ja kohdistettu suunnittelijoiden, urakoitsijoiden ja rakennuttajien tarpeisiin ja käyttämiin sovelluksiin. Tällä hetkellä (kuten norjalainenkin tutkimus osoittaa) digitaalisuus on pitkällä valmistajien/ maahantuojien ja tukkujen välisessä tiedonsiirrossa. Urakointi- ja suunnitteluportaassa tieto kuitenkin hävitetään ja joudutaan osin keräämään käsin uudelleen digitaaliseen muotoon tuotemalleihin. Kokeilun taustalla on tarve varmistaa oleellisten tuotetietojen joustava siirtyminen valmistajien, maahantuojien ja sähkö- ja lvi -toimialojen tukkukauppojen sekä suunnittelijoiden, urakoitsijoiden ja rakennuttajien ja välillä. Tällä hetkellä tuotetiedot liikkuvat pääosin vain valmistajien ja maahantuojien sekä tukkukauppojen välillä.

4 Kira-digi-kokeilun tausta Suunnittelijat & rakennuttajat BIM CAD-ohjelmistot Building Smart Suunnittelijat & Urakoitsijat Sähkönimikkeistö Valmistajat/maahantuojat & tukkurit Sähkönumerot.fi: sähköteknisen tuotteen tiedot LVI-Info: LVI-tuotteen tiedot Tuotetieto- & ETIM-standardit

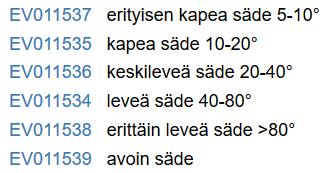

5 Sähkönumerot.fi - Tuotetietostandardi ETIM 2017 Tekninen nimi TT201 Punainen EV Yleisnimi TT200 Materiaali EF Tuotteen pituus TT300 3D-kuva TT754 Alumiini EV Sähkönumero TT011 Toimittaja TT100 Tuotesarja TT120 Tuotteen leveys TT301 Kaikkien vaadittavien tuotetietojen perustuttava joko Tuotetietotai ETIMstandardiin. Avauskulma EF Jännite EF EF Rinnakkais -säde <5 o EV Suunnitteluohjelmistot BIM-Tuotemallit Tuotesarja TT120 Tuotteen leveys TT301 Yleisnimi TT200 Toimittaja TT100 Sähkönumero TT011 Tuotteen pituus TT300 Tekninen nimi TT201 3D-kuva TT754 Jos tietoa ei löydy alan käyttämistä standardeista, sitä ei voi käyttää

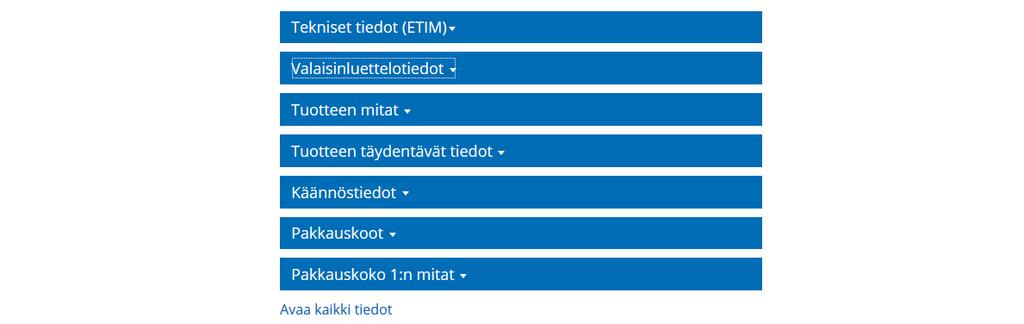

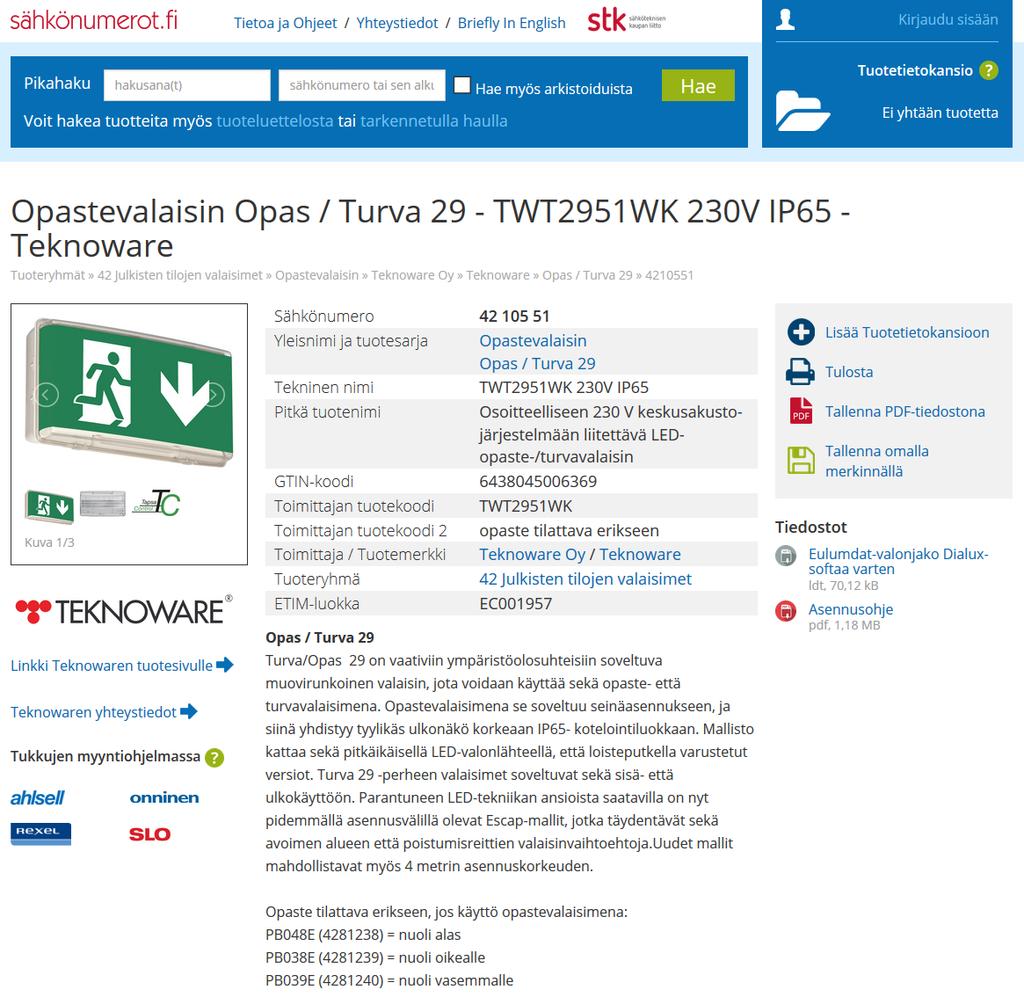

6 Tekniset tiedot on tallennettu kansainvälisen ETIM-standardin mukaisesti kooditettuina (esim. kotelointiluokka on EF ja IP65 = EV006421) mikä avaa uusia haku- ja käyttömahdollisuuksia Tuotteiden perustiedot, kuvat, dokumentit ja linkit on tallennettu Tuotetietostandardi 2017 mukaisesti (esim. yleisnimi-kentän tunnus on TT200)

7 Kokeilun lopputulos Kokeilun lopputuloksena on tunnistettu suunnittelijoiden, urakoitsijoiden ja rakennuttajien tarvitsemat tuotteiden perustiedot ja tekniset avaintiedot keskeisimmistä tuoteryhmistä. Nämä SURA-tiedot löytyvät jo nyt Sähkönumerot.fi- ja LVI-info.fi-palveluissa tuotteiden tuotetiedoista. Jatkotavoitteena on luodaan edellytykset sille, että SURA-tiedot voidaan jo lähitulevaisuudessa siirtää suoraan olemassa olevista tuotetietopalveluista suunnittelujärjestelmiin, -dokumentteihin ja tuotemalleihin. Tätä KIRA-digi-kokeilun lopputulosta on mahdollista käyttää hyödyksi toisessa käynnissä olevassa KIRA-digi kokeilussa Rakennuksen tietosisältö ja sen osaprojekti bsf tate (talotekniikka).

8 Tuotetietojen logistiikka tämän kokeilun jatkotoimenpiteiden toteuduttua Valmistaja täyttää tuotteidensa tiedot vain Sähkönumerot.fi- tai LVI-Info-palveluun, jonka jälkeen tiedot välittyvät automaattisesti Suomessa kaikkien hänen asiakkaidensa ja asiakkaiden asiakkaidensa tukkujen, urakoitsijoiden, suunnittelijoiden, rakennusliikkeiden, kiinteistönomistajien, huoltomiesten, tarkastajien ym. ohjelmistoihin ja työkaluihin nyt sovitussa laajuudessa ja muodossa palvellen tietojen käyttäjiä mahdollisimman tehokkaasti.
