1 Älykkäät sähköverkot puuttuuko vielä jotakin? Jukka Tuukkanen

2 Smart grid mahdollistaa tulevaisuuden vision toteutumisen

3 Strateginen suunnittelu Mistä aloittaa? Mihin investoida? Mitä teknologioita valita? Kuinka mitata onnistumista? Source: Siemens IT Solutions and Services

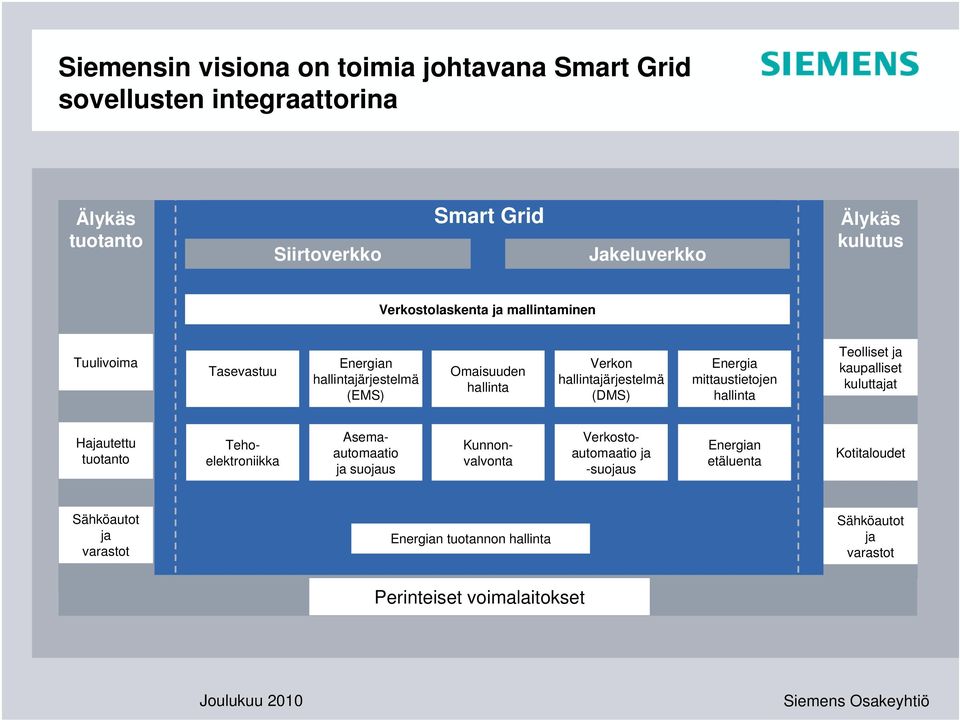

4 Siemensin visiona on toimia johtavana Smart Grid sovellusten integraattorina Älykäs tuotanto Siirtoverkko Smart Grid Jakeluverkko Älykäs kulutus Verkostolaskenta ja mallintaminen Tuulivoima Tasevastuu Energian hallintajärjestelmä (EMS) Omaisuuden hallinta Verkon hallintajärjestelmä (DMS) Energia mittaustietojen hallinta Teolliset ja kaupalliset kuluttajat Hajautettu tuotanto Tehoelektroniikka Asemaautomaatio ja suojaus Kunnonvalvonta Verkostoautomaatio ja -suojaus Energian etäluenta Kotitaloudet Sähköautot ja varastot Energian tuotannon hallinta Sähköautot ja varastot Perinteiset voimalaitokset

5 Tuotannon tehostaminen

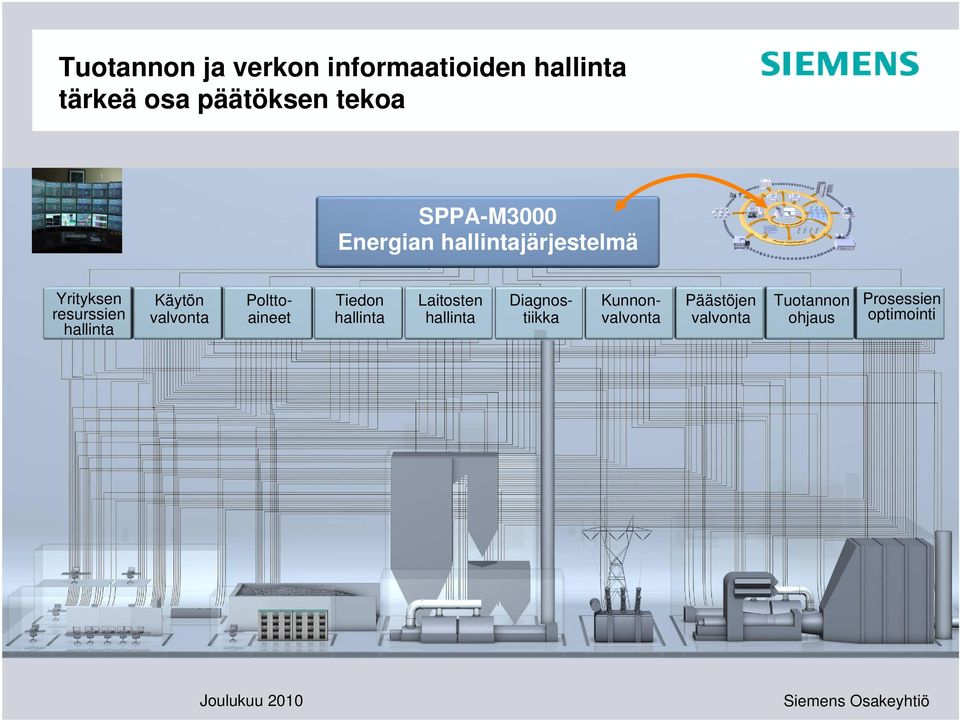

6 Tuotannon ja verkon informaatioiden hallinta tärkeä osa päätöksen tekoa Power SPPA-M3000 Generation Energian hallintajärjestelmä Management Yrityksen resurssien hallinta Käytön valvonta Tiedon hallinta Laitosten hallinta Polttoaineet Diagnostiikka Kunnonvalvonta Päästöjen valvonta Tuotannon ohjaus Prosessien optimointi

7 Sähkön siirtoratkaisut Turvallinen, keskeytyksetön ja tehokas toiminta

8 Tasasähköyhteydet - HVDC PLUS

9 Kommunikaatioratkaisut Älykkäiden toimintojen perusta

10 Eri kommunikaatioratkaisujen integrointi toimivaksi kokonaisuudeksi IP ratkaisut SDH/PDH ratkaisut Kantoaalto- ja suojauskommunikaatioratkaisut Langattomat ratkaisut Optimoidut ratkaisut keski- ja pienjänniteverkkoihin

11 Älykkäämpi energia-automaatio

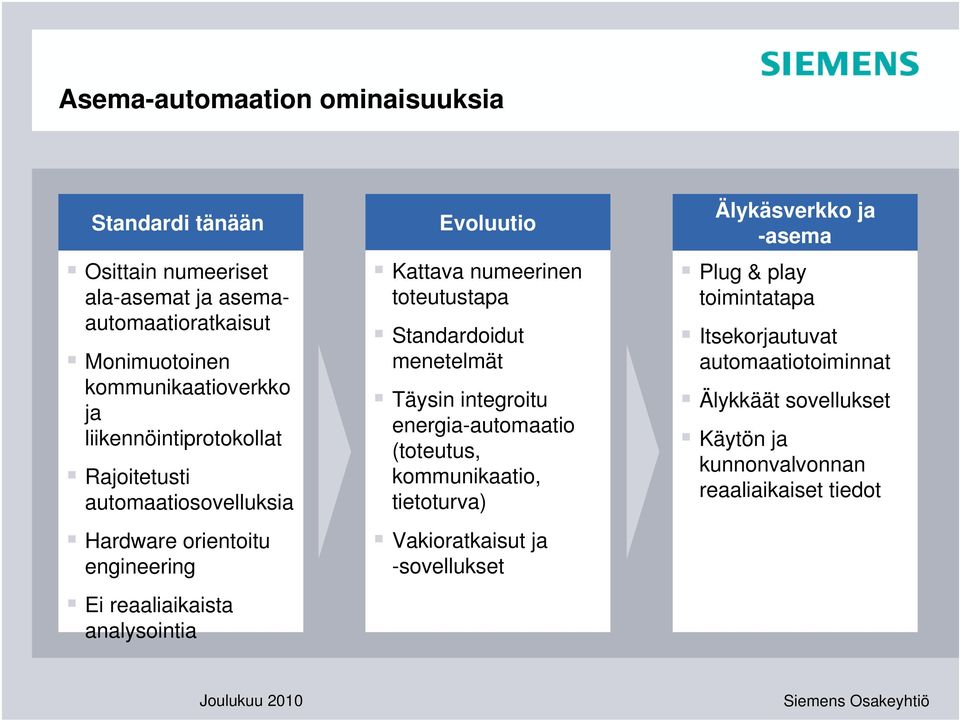

12 Asema-automaation ominaisuuksia Standardi tänään Osittain numeeriset ala-asemat ja asemaautomaatioratkaisut Monimuotoinen kommunikaatioverkko ja liikennöintiprotokollat Rajoitetusti automaatiosovelluksia Hardware orientoitu engineering Ei reaaliaikaista analysointia Evoluutio Kattava numeerinen toteutustapa Standardoidut menetelmät Täysin integroitu energia-automaatio (toteutus, kommunikaatio, tietoturva) Vakioratkaisut ja -sovellukset Älykäsverkko ja -asema Plug & play toimintatapa Itsekorjautuvat automaatiotoiminnat Älykkäät sovellukset Käytön ja kunnonvalvonnan reaaliaikaiset tiedot

13 Eri valmistajien laitteiden liittäminen IEC prosessiväylään Käyttökeskus IEC Harmonisointi CIMIEC standardilla* IEC Palomuuri Reititin Kommunikaatio asemien välillä* IEC61850 asemaväylä IED IED IEC (Ethernet) Suojaus ja ohjaus IEC61850 prosessiväylä Numeerinen mittamuuntajainformaatio IEC standardin mukaisesti VM JM Keskitin CBC x Katkaisijan ohjain *työn alla

14 Omaisuuden hallinta

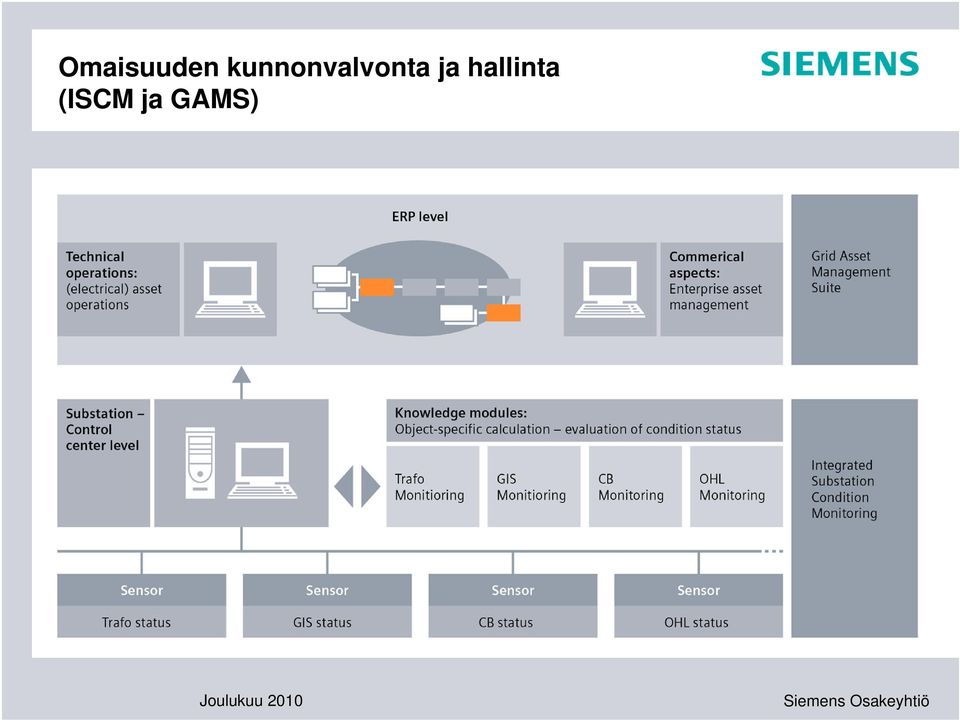

15 Omaisuuden kunnonvalvonta ja hallinta (ISCM ja GAMS)

16 Hajautettujen energiaresurssien hallinta

17 Hajautetut energialähteet (DER) ja varastointi Keskitetty tuotanto hajautettu kulutus Hajautetun tuotannon keskittäminen virtuaalisilla voimalaitoksilla Virtuaalisen voimalaitoksen toimintaperiaate Energian hallintajärjestelmä valvontaan, suunnitteluun ja optimointiin Tuotannon ja kulutuksen ennustaminen Energiatietojen hallinta

18 Hajautetut energialähteet (DER) ja varastointi Virtuaalinen voimalaitos KonWerl (Saksa)

19 Jakeluverkon automaatio

20 Jakeluverkon automaatio Rengasverkon automaatio Pylväskatkaisijat Automaatio ja mittaus

21 Energian kaukomittaus

22 Kokonaisratkaisu energian kaukomittaukseen

23 Kiinteistöt osaksi älykästä sähköverkkoa

24 Rakennusautomaatio Referenssejä kiinteistöprojekteista Tehokkuussopimus (PFC) Käyttö ja kunnossapito Tehokkuussopimus (PFC) Kauppakeskus Sello LEED gold rakennus 28% lämmitysenergian säästö 1) 14% sähköenergian säästö 1) CO 2 päästöjä kg vähemmän vuodessa Scandic Hotelli Järvenpää 16% lämmitysenergian säästö 28% sähköenergian säästö 16% veden säästö CO 2 päästöjä kg vähemmän vuodessa Kauppakeskus Järvenpää Green building partner status 34% kokonaisenergian säästö CO 2 päästöjä kg vähemmän vuodessa 1) Kaukolämmön säästö 1300 MWh ja sähköenergian säästö 1250 MWh

25 Ajetaanko vielä vähän sähköautoilla?

26

27 Älykkäät sähköverkot puuttuuko vielä jotakin? Jukka Tuukkanen
