1 Tuotemallintamisohjeet 2006 Rakennetyyppitietokannan prototyyppi Hannu Penttilä Sampsa Nissinen

2 Tuotemallintaminen rakentamisessa piirustus- ja dokumenttikeskeinen rakentaminen muuttuu vähitellen v tuotemallikeskeiseksi,, koko rakennushankkeen läpil meneväks ksi toiminnaksi on käynnissk ynnissä siirtymävaihe

3 Tuotemallintaminen rakentamisessa miten ala ohjeistetaan toimimaan muutoksessa? miten tuttuja toimintamalleja ja sopimuksia pitäisi isi muuttaa? miten hyödyt parhaiten saavutetaan? mitä tämä minulle tarkoittaa, edellyttää ja lopulta antaa?

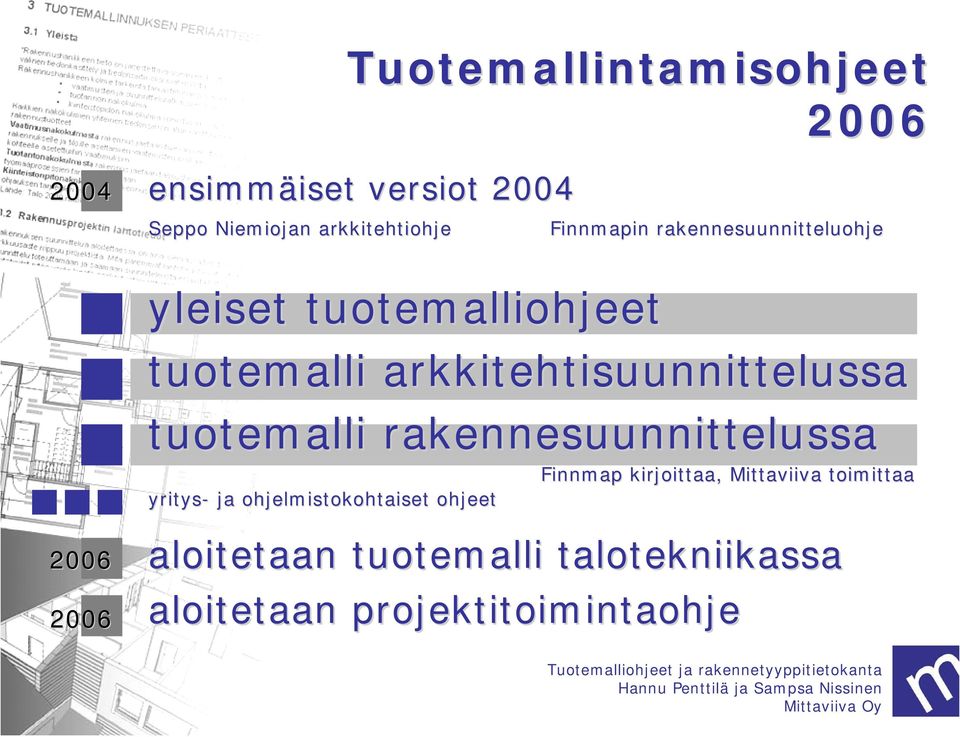

4 2004 ensimmäiset iset versiot 2004 Seppo Niemiojan arkkitehtiohje Tuotemallintamisohjeet 2006 Finnmapin rakennesuunnitteluohje yleiset tuotemalliohjeet tuotemalli arkkitehtisuunnittelussa tuotemalli rakennesuunnittelussa yritys- ja ohjelmistokohtaiset ohjeet Finnmap kirjoittaa, Mittaviiva toimittaa aloitetaan tuotemalli talotekniikassa aloitetaan projektitoimintaohje

5 Rakennuttajille Tilaajille Omistajille Suunnittelijoille Rakentajille Ylläpitoon Kehittäjille Yleiset tuotemallintamisohjeet ESIPUHE, ENGLISH SUMMARY, JOHDANTO 2 TUOTEMALLIPOHJAINEN RAKENNUSSUUNNITTELU Tavoitteet, edellytykset, mahdollisuudet ja lisäarvot CAD ja tuotemallintaminen, suunnitelmien muutosten hallinta Muutokset prosessiin Tehtävät, vastuut, velvoitteet, oikeudet ja sopimukset 3 TUOTEMALLINTAMISEN PERUSKÄSITTEET JA PERIAATTEET Määritelmiä Osapuolten näkökulmat ja erityyppiset hankkeet Tuotemallintamisen vaiheet Tiedonsiirto ja tietojen yhteiskäyttö, IFC 4 TUOTEMALLIN SISÄLTÖMÄÄRITTELYT Talo nimikkeistötyö Hanketiedot, tunnistetiedot CAD-kuvatasot, kerrosten, tilojen, rakennusosien ja liittymien mallintaminenn Tuotekirjastot, tuoterakenteet, rakennetyypit 5 OHJELMISTOJEN NYKYTILANNE (tuotemallin käyttö ja ylläpito) Suunnitteluohjelmistot (CAD) Tuotemallipalvelimet (tuotemalliserverit) Tuotemallien tarkastusohjelmat Kansainvälinen kehitystilanne 6 PILOTTIHANKKEET JA -KOHTEET 7 JATKOKEHITYSTARPEITA 8 LIITTEET Kirjallisuus, ohjeet, dokumentit ja weblinkit IFC-tiedonsiirtostandardi Tuotemallipohjaiset CAD-kuvatasot Hannu (ehdotus) Penttilä ja Sampsa Nissinen Talo nimikkeistön tiivistelmä

6 Arkkitehdeille Muille suunnittelijoille Rakentajille Tilaajille Arkkitehdin tuotemallintamisohjeet ESIPUHE, ENGLISH SUMMARY, JOHDANTO 2 TUOTEMALLIPOHJAINEN RAKENNUSSUUNNITTELU (tiivistelmä 3 TUOTEMALLINTAMISEN PERUSKÄSITTEET JA PERIAATTEET (tiivistelmä) 4 TUOTEMALLIPOHJAINEN ARKKITEHTISUUNNITTELU Arkkitehtisuunnittelun tehtävät, vastuut, velvoitteet ja oikeudet Muutokset arkkitehtisuunnitteluun, kehitysaskelteet Arkkitehtisuunnittelun liittymäpinnat muihin osapuoliin Arkkitehtisuunnittelun mallintamistapa ja tarkkuus 5 TUOTEMALLINTAMISEN VAIHEET ARKKITEHTISUUNNITTELUSSA Vaatimusmallivaihe Tilamalli ja sen tietosisältö Alustava rakennusosamalli ja sen tietosisältö Rakennusosamalli ja sen tietosisältö Tuoteosamalli ja sen tietosisältö Ylläpitomalli ja sen tietosisältö 6 TUOTEMALLIN SISÄLTÖMÄÄRITTELYT Rakenteiden yleinen mallintamistapa Tilamallin ja alustavan rakennusosamallin mallintamistapa Rakennusosamallin mallintamistapa Tilat, monimuotoiset ja korkeat tilat Runkorakenteet (perustukset, YP, VP, AP, kant. väliseinät, pilarit, palkit Ulkoseinät Täydentävät rakenteet (seinät), ikkunat, ovet, KV-väliseinät Tilarakenteet (pinnat, kalusteet, alakatot) Liitosten ja liittymien mallintaminen Vapaamuotoiset rakennusosat ja rakenteet Tuoteosamallin mallintamistapa Ylläpitomallin mallintamistapa 7 ARKKITEHTISUUNNITTELUOHJELMISTOJEN Tuotemalliohjeet NYKYTILANNE ja rakennetyyppitietokanta 8 JATKOKEHITYSTARPEITA 9 LIITTEET

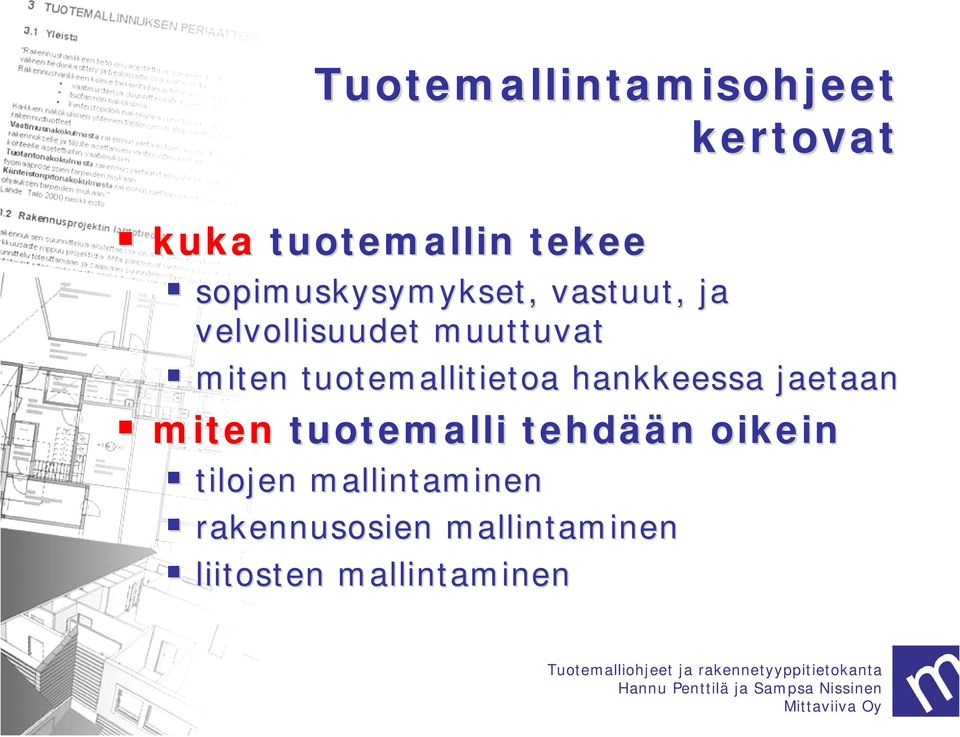

7 Tuotemallintamisohjeet kertovat kuka tuotemallin tekee sopimuskysymykset, vastuut, ja velvollisuudet muuttuvat miten tuotemallitietoa hankkeessa jaetaan miten tuotemalli tehdää ään n oikein tilojen mallintaminen rakennusosien mallintaminen liitosten mallintaminen

8 Tuotemallintamisohjeet kertovat rakennuttajan ja hankkeen omistajan tahto on keskeinen tällä hetkellä tuotemallintaminen tarkoittaa päätöstä,, yhteistoimintaa, sitoutumista asioiden hankekohtaista sopimista kouluttautumista tuotemalli ei sisäll llä kaikkia hanketietoja esim.. piirustusmerkinnät t kuuluvat piirustuksiin tuotemalli on eri asia kuin visualisointiin tarkoitettu 3D-malli tuotemalli on hankkeen tietojen malli

9 Tuotemallintamisohjeet 2006 RTS:n ProIT-pää äätoimikunta (PT 27) sekä RTS:n Rakennetyyppitoimikunta Talo 2000 nimikkeistön n kehitystyö RT ry:n toimikunnat (vastuut ja oikeudet, RaSi,...) muut työryhm ryhmät t ja toimikunnat CAD-järjestelmätoimittajat toimittajat ja kehittäjät rakennusalan eri osapuolten näkemyksetn alan keskeiset asiantuntijat

10

11 ProIT rakennetyyppitietokanta Mitä Noin 200 rakennetyyppiä, tietokantaversio 2005 Miten Web-pohjainen proto,, uudet käyttk yttötavat tavat ja testaus Miksi Hyödyt tuotemallinnukseen

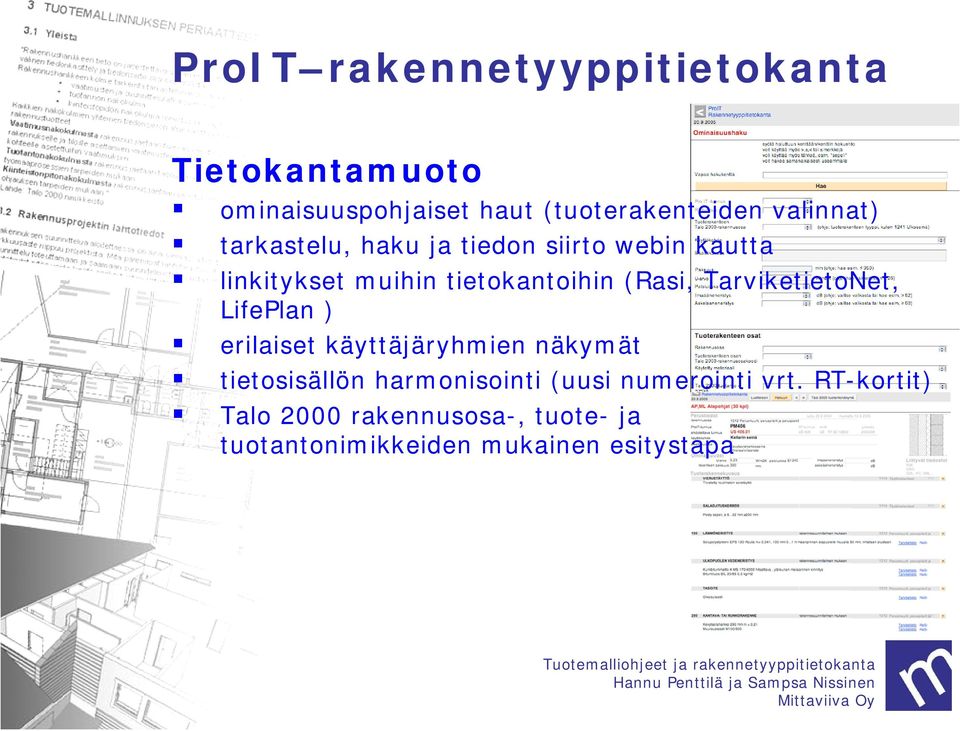

12 ProIT rakennetyyppitietokanta Tietokantamuoto ominaisuuspohjaiset haut (tuoterakenteiden valinnat) tarkastelu, haku ja tiedon siirto webin kautta linkitykset muihin tietokantoihin (Rasi, TarviketietoNet, LifePlan ) erilaiset käyttäjäryhmien näkymät tietosisällön harmonisointi (uusi numerointi vrt. RT-kortit) Talo 2000 rakennusosa-, tuote- ja tuotantonimikkeiden mukainen esitystapa

13 ProIT rakennetyyppitietokanta Haut Hae kaikki märkm rkätilan ulkoseinät, joiden U-arvo 0,24 Hakuja voidaan tehdä ominaisuuksien (U paksuus) käyttökohteen Talo 2000 nimikkeistön materiaalien perusteella pop-up valikot, ohjeet (U-arvo, paloluokka, äänenerist neneristävyys,

14 ProIT rakennetyyppitietokanta Talo2000 rakennusosa Yksilöity ity tuoterakenteen tunniste Ominaisuudet Tuoterakenteen osan nimi Materiaali ja lisätiedot

15 ProIT rakennetyyppitietokanta Linkitys muihin tietokantoihin Lifeplan Tuoterakenteiden materiaalit voidaan linkittää TarviketietoNet Rasi-tietopankki LifePlan

16 Suunnittelijan näkymä ProIT rakennetyyppitietokanta Käyttötapoja soveltuvien rakenteiden valinta vaihtoehtojen vertailu ominaisuuspohjaiset haut liittymärakenteiden valinta

17 ProIT rakennetyyppitietokanta Käyttötapoja Suunnittelijan näkymä Tuotannon näkymä soveltuvien rakenteiden valinta vaihtoehtojen vertailu ominaisuuspohjaiset haut liittymärakenteiden valinta tuoterakennetietojen siirto tuotantojärjestelmiin

18 ProIT rakennetyyppitietokanta Käyttötapoja Suunnittelijan näkymä Tuotannon näkymä Tiedonsiirto (XML, PDF, DWG, IFC...) PDF IFC XML CAD muut tietokannat soveltuvien rakenteiden valinta vaihtoehtojen vertailu ominaisuuspohjaiset haut liittymärakenteiden valinta tuoter akennetietojen siirto tuotantoj ärjestelmiin CAD-ohjelmistot, IFC tulosteet, PDF muut tietokannat

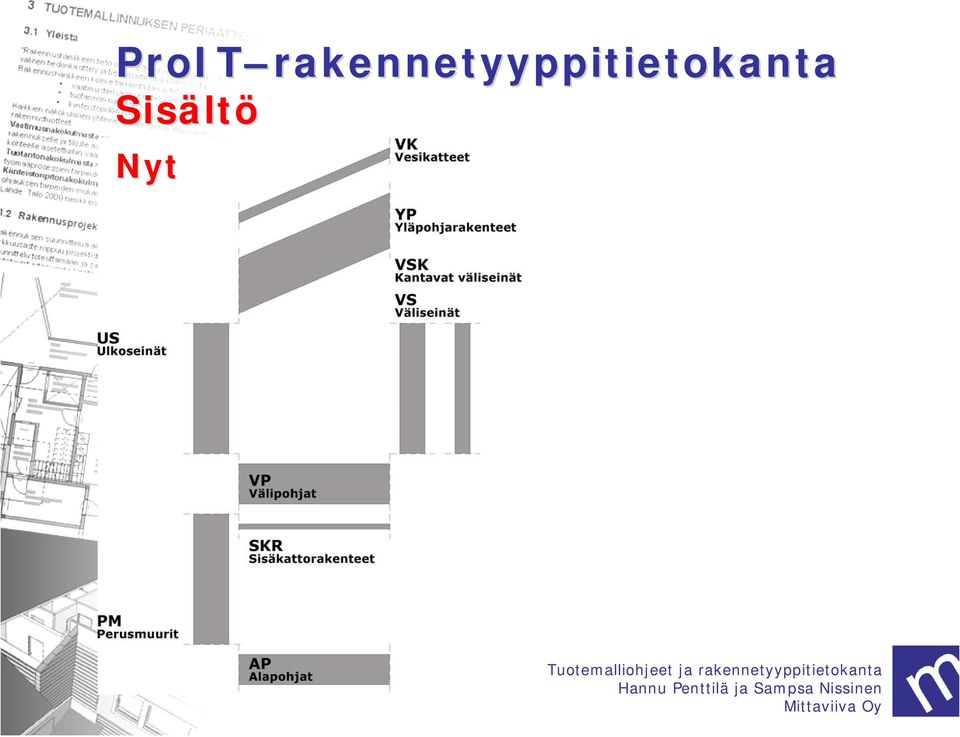

19 ProIT rakennetyyppitietokanta rakennetyyppitietokanta Sisält ltö Nyt

20 ProIT rakennetyyppitietokanta rakennetyyppitietokanta Sisält ltö Nyt Tavoite

21 ProIT rakennetyyppitietokanta rakennetyyppitietokanta Hyödyt ja mahdollisuudet Tuoterakenteet ja niiden tiedot osaksi suunnittelu-ohjelmistoja (CAD,...) tuoterakenteiden tiedot suunnittelijoiden käyttk yttöön (helppokäytt yttöisyys) Rakennetyyppitietokannan laajentaminen rakennuksen muiden osien mallintaminen (tilat, liittymät, t, ikkunat, parvekkeet, pilarit, palkit,...) Linkitysten mahdollisuudet todellisten materiaalien linkittäminen hankkeen tuotemallin rakenteisiin
