1 BIMeye Projektinaikaista tiedonhallintaa Roope Syvälahti Manager BLM Sales & Services Vantaa

2 Tietomallintaminen rakentamisessa ja kiinteistöalalla Rakennuksen tietomalli (Building Information Model) on rakennuksen ja rakennusprosessin koko elinkaaren aikaisten tietojen kokonaisuus digitaalisessa muodossa. Tietomalli (BIM) sisältää tietoa rakennuksen geometriasta, tilallisista suhteista, rakennusosien ja tilojen määristä ja ominaisuuksista, sekä maantieteellisistä ominaisuuksista

3 O M I S T A J A T, OPERAATTORIT, ISÄNNÖITSIJÄT JA KÄYTTÄJÄT Tavoitetila RAKENTAMINEN ARKKITEHTISUUNNITTELU TUOTEVALMISTUS PROJEKTISUUNNITTELU < > BIM TATE-SUUNNITTELU < > RAKENNESUUNNITTELU INFRASUUNNITTELU

4 O M I S T A J A T, OPERAATTORIT, ISÄNNÖITSIJÄT JA KÄYTTÄJÄT Nykytila RAKENTAMINEN ARKKITEHTISUUNNITTELU TUOTEVALMISTUS PROJEKTISUUNNITTELU < > BIM TATE-SUUNNITTELU < > RAKENNESUUNNITTELU INFRASUUNNITTELU

5 Suuri pohjoismainen rakennusliike: Suunnittelu - 1 Mallien tarkastus - 10 Paikalleenasennus Raastupa Virheen hinta / havaitsemishetki Rakennusosan valmistus - 100

6 BIMeye Helppoon ja tehokkaaseen tietomallien (BIM) hallintaan

7

8 Mikä on BIMeye Symetrin pilvipohjainen ratkaisu BIM-tiedonhallintaan Keskittää BIM-datan yhteen paikkaan Synkronoi dataa BIM-ohjelmista ja ohjelmiin: - Addin: ArchiCAD, Tekla, Revit, IFC, MagiCAD/AutoCAD Hallitse ja rikasta tietoa Hallitse suuria tietomääriä ilman BIM-ohjelmistoa Käytettävissä kaikkialta ja kaikilla laitteilla

9 BIMeyen kehityshistoriaa Integraatio ERP järjestelmään yhdessä rakennusliikkeen kanssa Interior Design Manager V1 yhdessä arkkitehtien kanssa Iso sairaalaprojekti Tukholmassa m 2 Visio - kaikki projektin osapuolet mukaan - koko elinkaari - addin:t yleisesti käytettyhin ohjelmistoihin

10 Tulevaisuudessa Integroitu 3d-katseluohjelma BIMeye NX BIM Level 3 tuki Dokumentit BIM-mallit Check In/Out Integraatio FM-järjestelmiin

11 Status tänään 100 aktiivista projektia 500 käyttäjää 150 toteutettua projektia Asiakkaina: Arkkitehtejä, Insinöörejä, Rakennusliikkeitä, Kinteistöjen omistajia Integraatio kiinteistöhallinta -järjestelmiin Ruotsin TOP10 Arkkitehtitoimistoista BIMeye:ta käyttää: White, Sweco, Tengbom, Link, Wingårdhs, Bau, Liljewall Rakennusliikkeistä Skanska, NCC, PEAB käyttävät BIMeye:ta Ensimmäisiä asiakkaita myös Norjassa, Tanskassa ja Suomessa

12

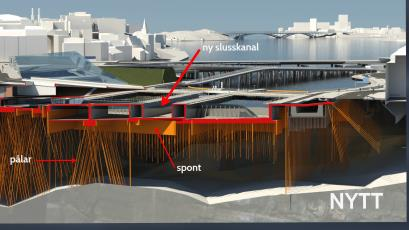

13 Status BIMeye esimerkkejä projekteista Suunnittelu oven tietojen hallinta ja käsittely Tila- ja vaatimusmäärittelyt 1300 huoneelle. Asiakas: Veidekke (Contractor) Suunnittelu ja tuotanto Tietojen käsittely ja hallinta 3200 pilarille. To us, in this process, BIMeye is a prerequisite for handling the information centrally, guaranteeing the quality of the information in all models Asiakas: City of Stockholm Kiinteistöhallinta BIMeye Door Manager is a True Time Saver in Facility Management Asiakas: Akademiska Hus (Building Owner)

14 BIMeye sovellukset (APPs) DOOR MANAGER ROOM MANAGER INTERIOR MANAGER ASSET MANAGER REVIEW MANAGER REQUIREMENT MANAGER REVISION MANAGER

15

16

17 D1 D2 D3 D4 D5 YD1 YD2 Kuva O1 2110*810 Huoneeseen Huoneesta

18 D1 D2 D3 D4 D5 YD1 YD2

19 D1 D2 D3 D4 D5 YD1 YD2 Kuvaus Pulverimaalattu NCS S 1000-N

20 D1 D2 D3 D4 D5 YD1 YD2

21 D1 D2 D3 D4 D5 YD1 YD2 Kuva ABLOY-2345 Magneettikytkin MK240 Kortinlukija Avauspainike DormaTS93

22 D1 D2 D3 D4 D5 YD1 YD2

23 D1 D2 D3 D4 D5 YD1 YD2 OVIKORTTI

24 D1 D2 D3 D4 D5 YD1 YD2

25 D1 D2 D3 D4 D5 YD1 YD2 ABLOY-2345 Avauspainike DormaTS93 Turva-alueen raja

26

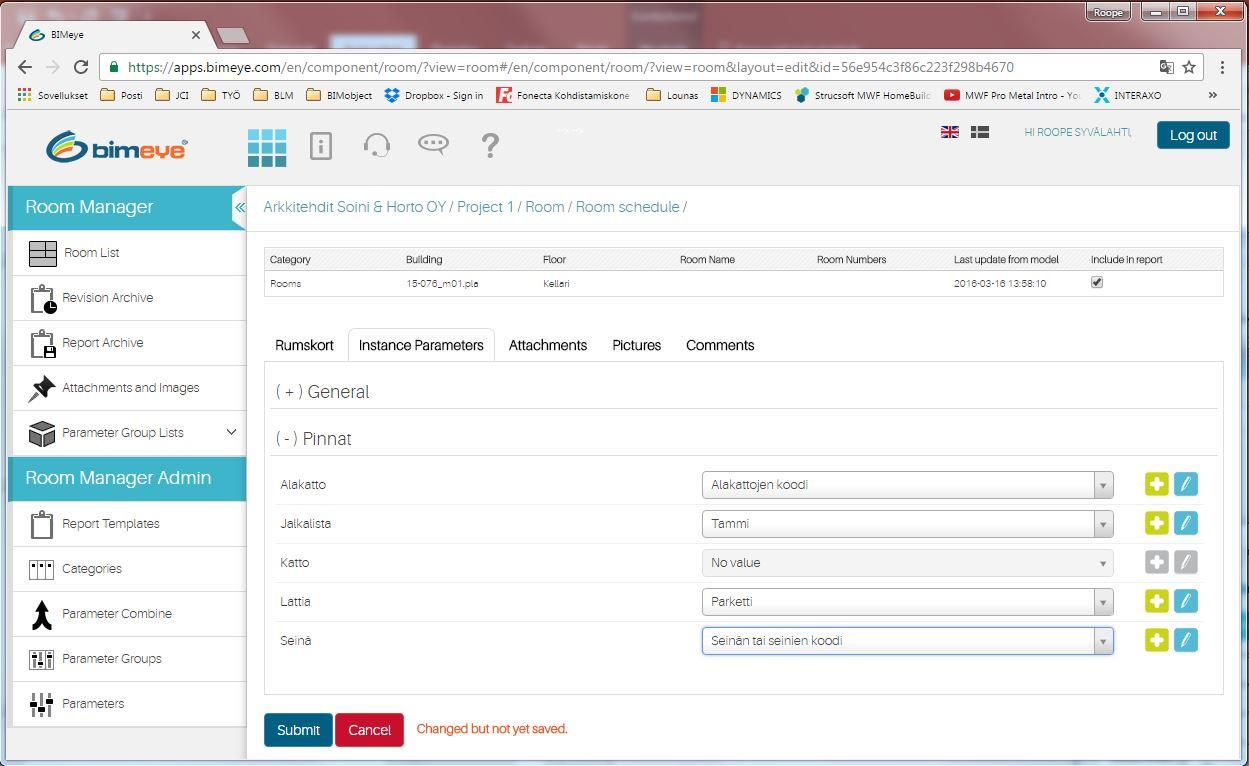

27 Käyttöliittymät SELAIN: Lisää, etsi, suodata, raportoi MALLINNUSOHJELMAN ADD-IN Synkronoi ja tallenna näkymiä

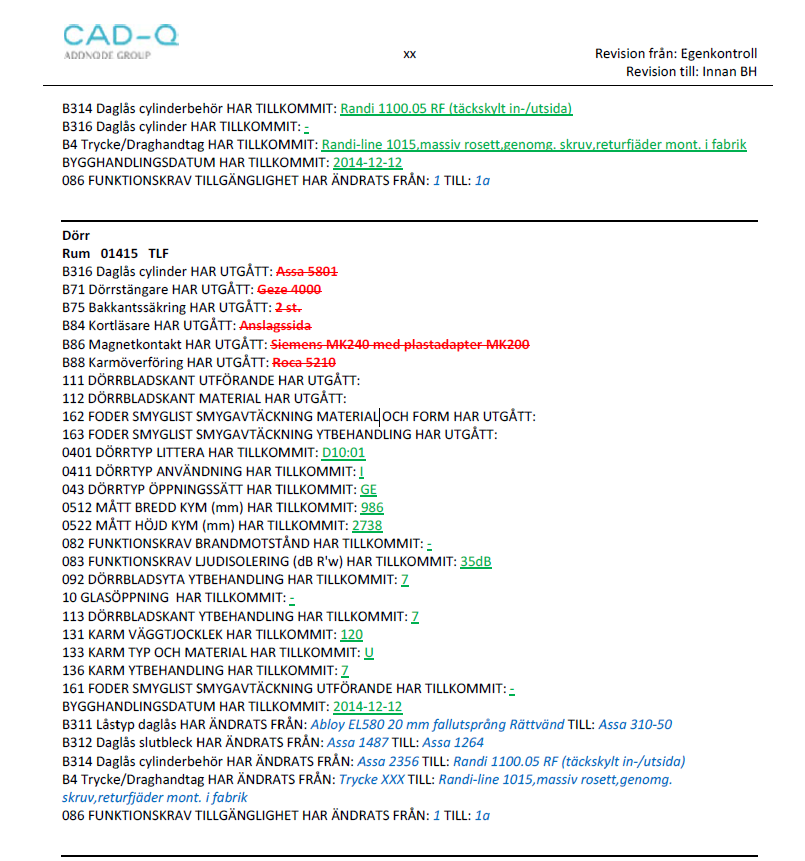

28 Raportti esimerkkejä

29 Idea Suunnittelu Rakentaminen FM Informaation siirto tiedostoilla tai integroiduilla ratkaisuilla.rvt (Revit).dwg (AutoCAD).ifc.dwg.Fi2.rvt.ifc.pln.xl s.doc.pln (ArchiCAD).db1 (Tekla)

30 Idea Suunnittelu Rakentaminen FM Informaation siirto tiedostoilla tai integroiduilla ratkaisuilla FM ACCESS Kiinteistötietokanta Tietokantaintegraatio Projektin tietokanta Laite- ja ominaisuustietokanta Muut järjestelmät

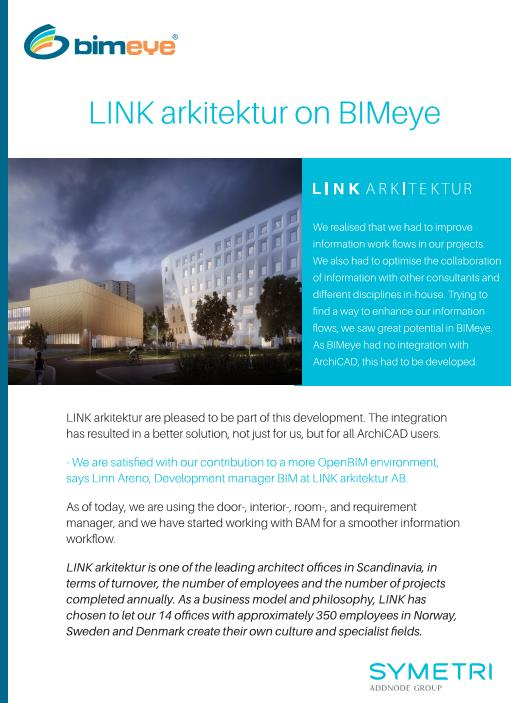

31 Asiakas: Link Yksi pohjoismaiden suurimmista toimistoista 30 BIMeye käyttäjää 10 BIMeye projektia (Sairaala/sisustus jne.) Door / Interior / Room Requirement Manager Asset Manager

32 Ohjelma Avaus Digitalisaation mahdollisuudet kiinteistöjen elinkaaren hallinnassa - KIRA-digi vauhdittajana Digipäällikkö Teemu Lehtinen, KIRA-digihanke Symetrin ratkaisut kiinteistöjen elinkaaren hallintaan 10:00 Scan to BIM Asiakascase Scan to BIM, Projektijohtaja Mathias Berglin, AB Botkyrkabyggen Kahvitauko 11:00 BIMeye projektinaikaista tiedonhallintaa 11:15 Asiakascase BIMeye, Kehitysjohtaja Linn Areno, LINK arkitektur AB 11:45 FM ACCESS Graafinen tilanhallintajärjestelmä 12:15 Asiakascase FM ACCESS, Projektijohtaja Mathias Berglin, AB Botkyrkabyggen 12:30 Yhteenveto Lounas Verkostoituminen ja mahdollisuus tutustua ratkaisuihin demopisteillä
