SPADEX / IFC TESTI VERA SEMINAARI

Transkriptio

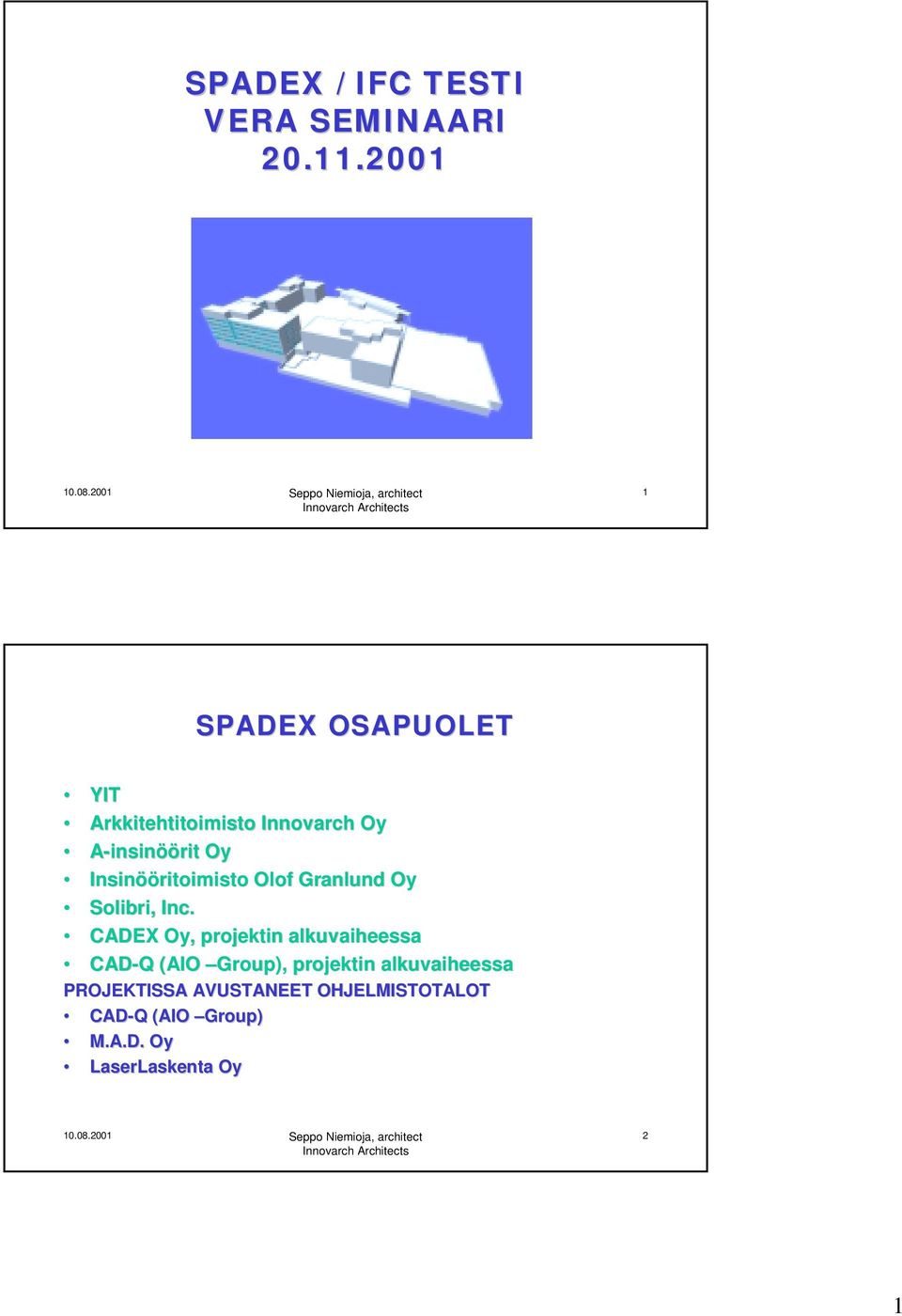

1 SPADEX / IFC TESTI VERA SEMINAARI SPADEX OSAPUOLET YIT Arkkitehtitoimisto Innovarch Oy A-insinöörit Oy Insinööritoimisto Olof Granlund Oy Solibri,, Inc. CADEX Oy, projektin alkuvaiheessa CAD-Q Q (AIO Group), projektin alkuvaiheessa PROJEKTISSA AVUSTANEET OHJELMISTOTALOT CAD-Q Q (AIO Group) M.A.D. Oy LaserLaskenta Oy 2 1

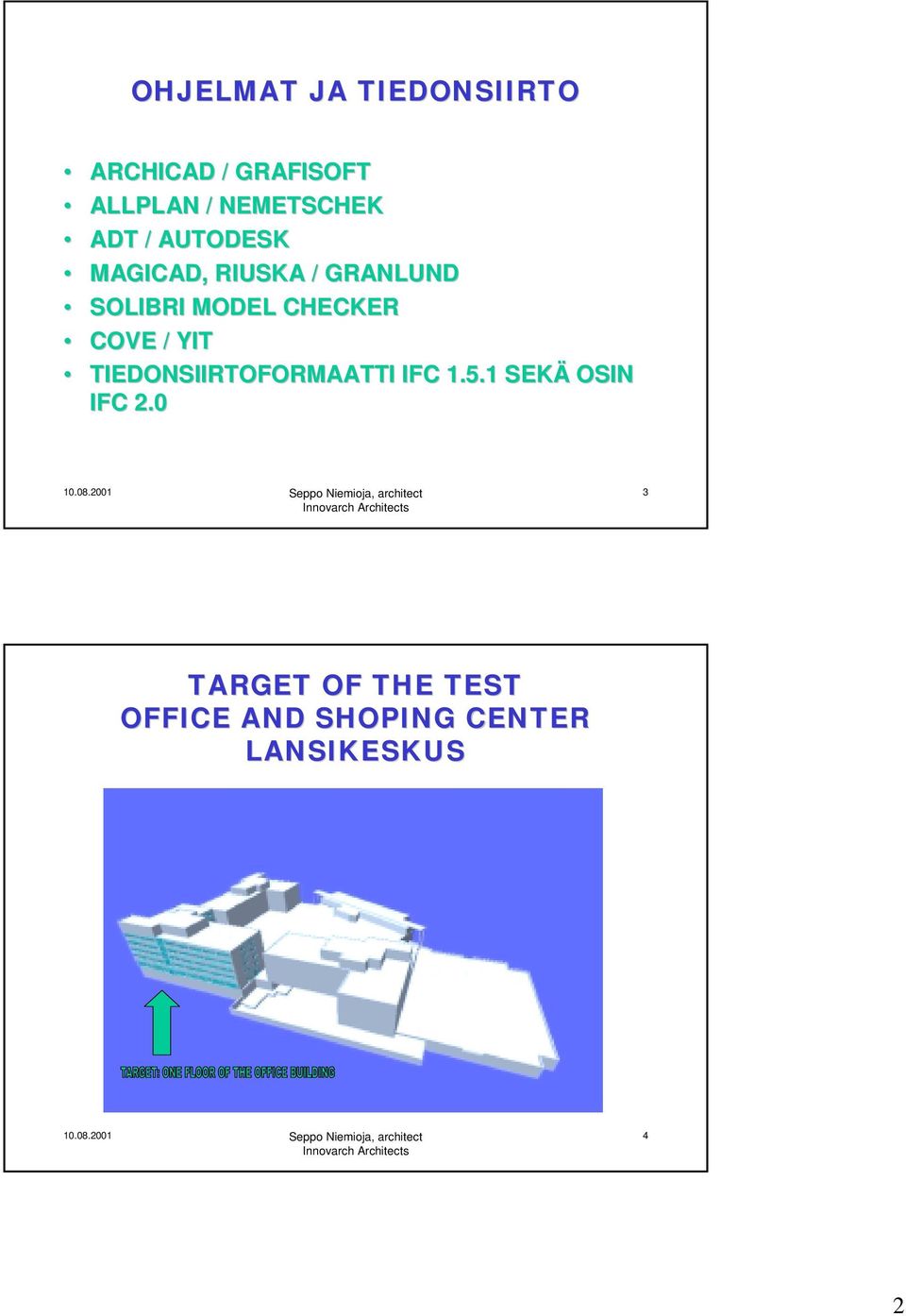

2 OHJELMAT JA TIEDONSIIRTO ARCHICAD / GRAFISOFT ALLPLAN / NEMETSCHEK ADT / AUTODESK MAGICAD, RIUSKA / GRANLUND SOLIBRI MODEL CHECKER COVE / YIT TIEDONSIIRTOFORMAATTI IFC SEKÄ OSIN IFC TARGET OF THE TEST OFFICE AND SHOPING CENTER LANSIKESKUS 4 2

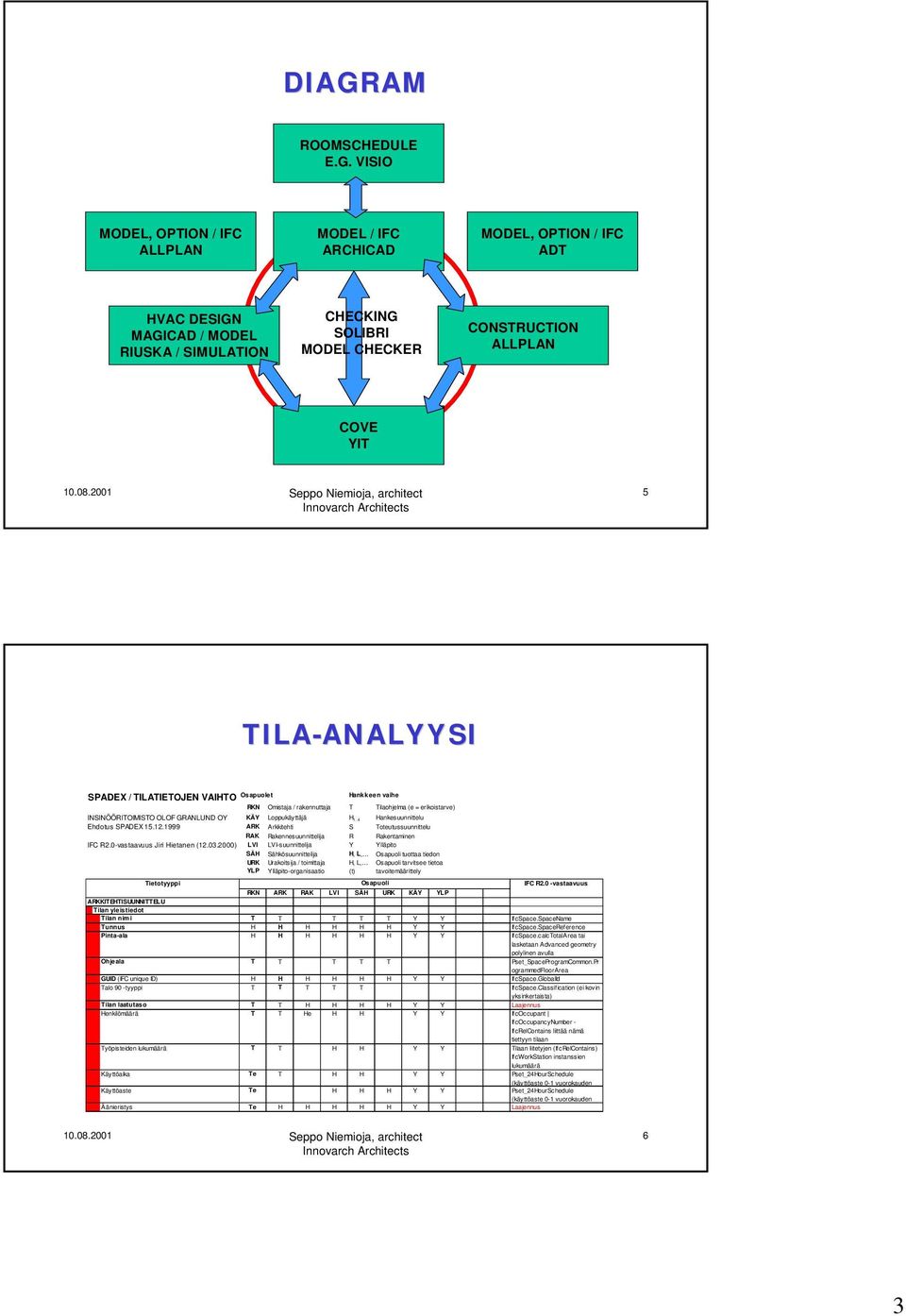

3 DIAGRAM ROOMSCHEDULE E.G. VISIO MODEL, OPTION / IFC ALLPLAN MODEL / IFC ARCHICAD MODEL, OPTION / IFC ADT HVAC DESIGN MAGICAD / MODEL RIUSKA / SIMULATION CHECKING SOLIBRI MODEL CHECKER CONSTRUCTION ALLPLAN COVE YIT 5 TILA-ANALYYSI ANALYYSI SPADEX / TILATIETOJEN VAIHTO Osapuolet Hankkeen vaihe RKN Omistaja / rakennuttaja T Tilaohjelma (e = erikoistarve) INSINÖÖRITOIMISTO OLOF GRANLUND OY KÄY Loppukäyttäjä H 1..4 Hankesuunnittelu Ehdotus SPADEX ARK Arkkitehti S Toteutussuunnittelu RAK Rakennesuunnittelija R Rakentaminen LVI LVI-suunnittelija Y Ylläpito IFC R2.0-vastaavuus Jiri Hietanen ( ) SÄH Sähkösuunnittelija H, Osapuoli L, tuottaa tiedon URK Urakoitsija / toimittaja H, L, Osapuoli tarvitsee tietoa YLP Ylläpito-organisaatio (t) tavoitemäärittely Tietotyyppi Os apuoli IFC R2.0 -vastaavuus RKN ARK RAK LVI SÄH URK KÄY YLP ARKKITEHTISUUNNITTELU Tilan yleistiedot Tilan nimi T T T T T Y Y IfcSpace.SpaceName Tunnus H H H H H H Y Y IfcSpace.SpaceReference Pinta-ala H H H H H H Y Y IfcSpace.calcTotalArea tai lasketaan Advanced geometry polylinen avulla Ohje ala T T T T T Pset_SpaceProgramCommon.Pr ogrammedfloorarea GUID (IFC unique ID) H H H H H H Y Y IfcSpace.GlobalId Talo 90 -tyyppi T T T T T IfcSpace.Classification (ei kovin yksinkertaista) Tilan laatutaso T T H H H H Y Y Laajennus Henkilömäärä T T He H H Y Y IfcOccupant IfcOccupancyNumber - IfcRelContains liittää nämä tiettyyn tilaan Työpisteiden lukumäärä T T H H Y Y Tilaan liitetyjen (IfcRelContains) IfcWorkStation instanssien lukumäärä Käyttöaika Te T H H Y Y Pset_24HourSchedule (käyttöaste 0-1 vuorokauden Käyttöaste Te H H H Y Y Pset_24HourSchedule (käyttöaste 0-1 vuorokauden Äänieristys Te H H H H H Y Y Laajennus 6 3

4 Room Lay-out ASCII-FILE ROOM DIAGRAM ROOM LAY-OUT AFTER DESIGN 7 2 nd floor plan, Archicad 8 4

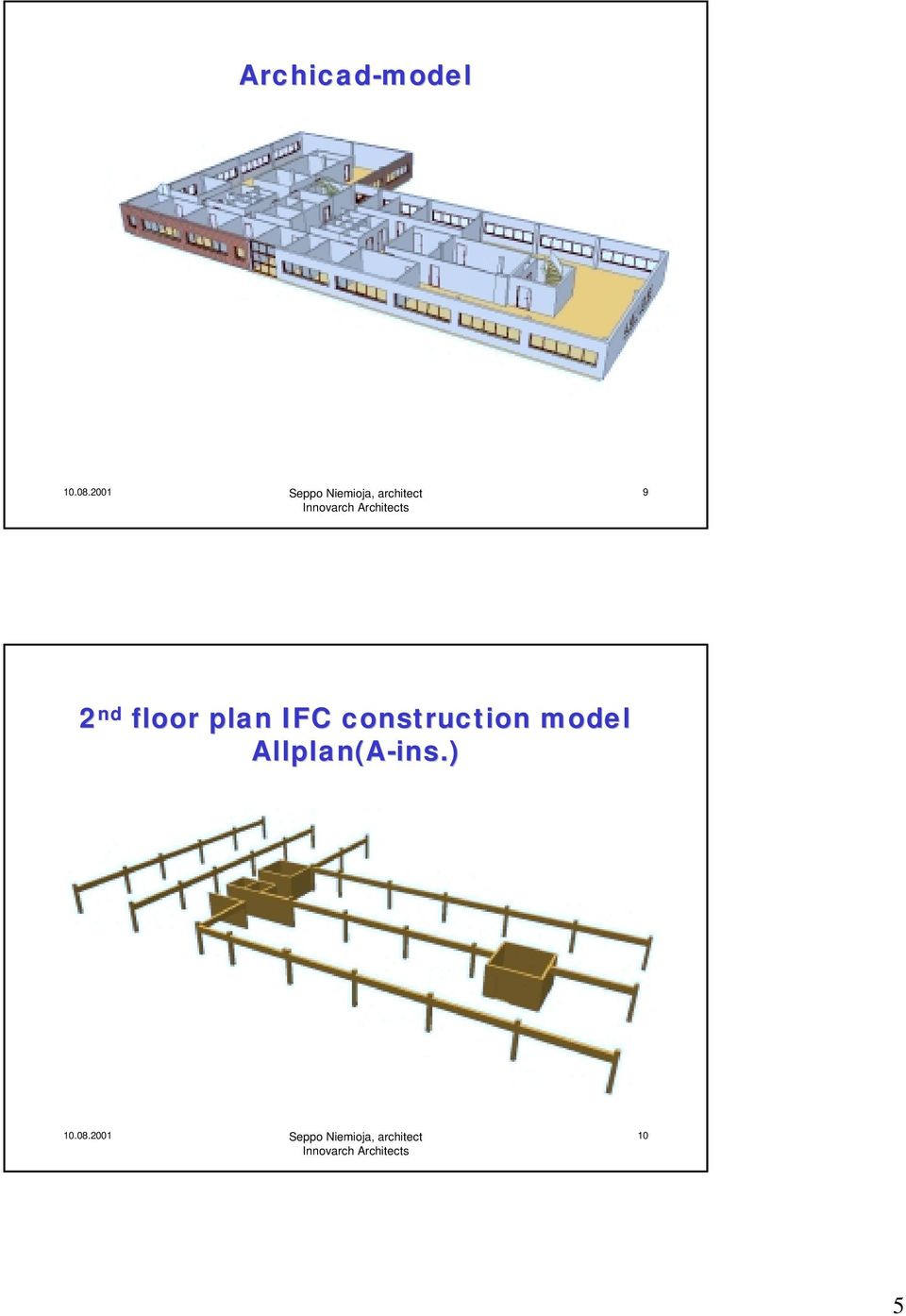

5 Archicad-model 9 2 nd floor plan IFC construction model Allplan(A-ins.) 10 5

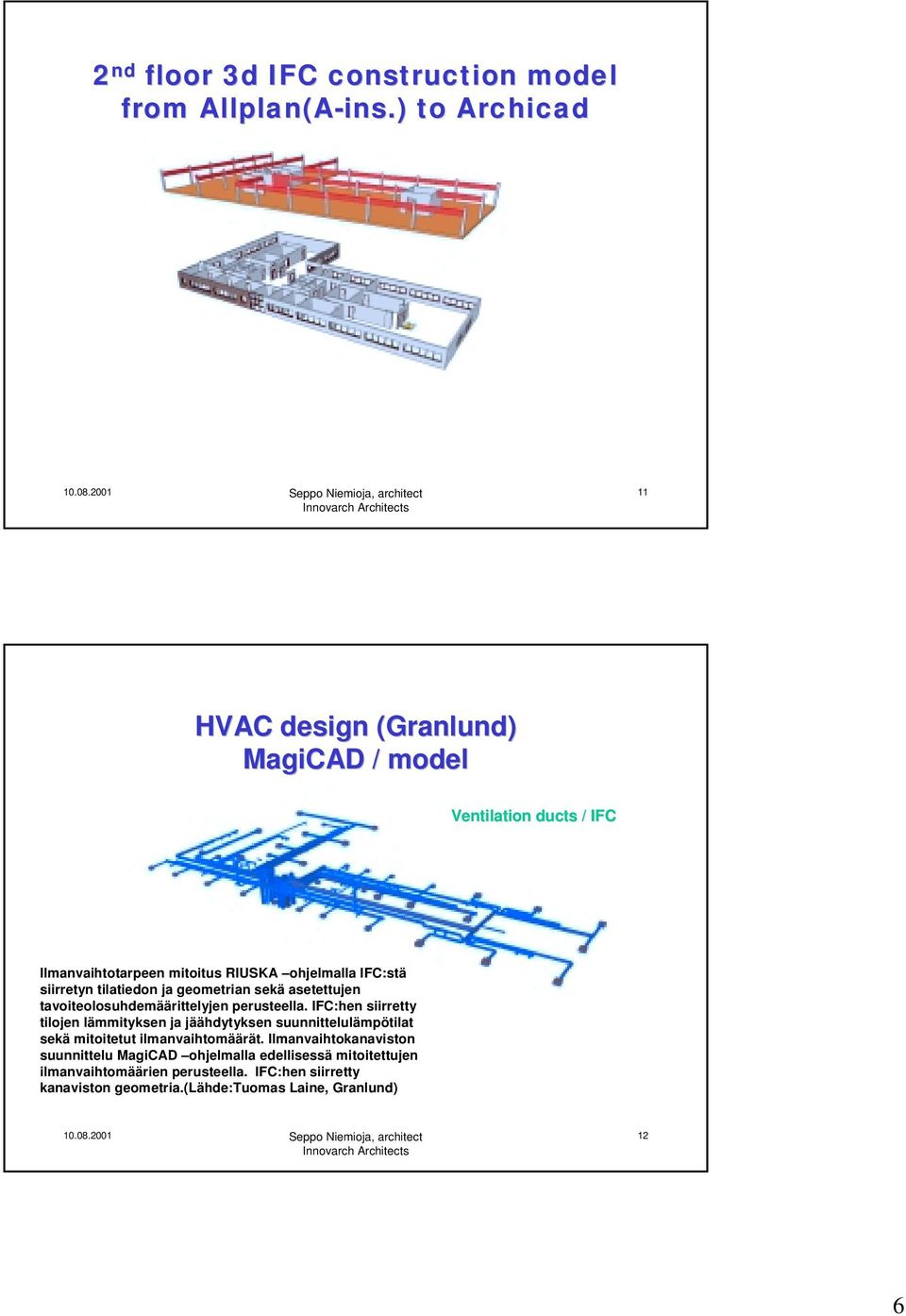

6 2 nd floor 3d IFC construction model from Allplan(A-ins.) to Archicad 11 HVAC design (Granlund) MagiCAD / model Ventilation ducts / IFC Ilmanvaihtotarpeen mitoitus RIUSKA ohjelmalla IFC:stä siirretyn tilatiedon ja geometrian sekä asetettujen tavoiteolosuhdemäärittelyjen perusteella. IFC:hen siirretty tilojen lämmityksen ja jäähdytyksen suunnittelulämpötilat sekä mitoitetut ilmanvaihtomäärät. Ilmanvaihtokanaviston suunnittelu MagiCAD ohjelmalla edellisessä mitoitettujen ilmanvaihtomäärien perusteella. IFC:hen siirretty kanaviston geometria.(lähde:tuomas Laine, Granlund) 12 6

7 HVAC design (Granlund) MagiCAD / model Ventilation ducts and Archicad - model 13 HVAC design MagiCAD / model Ventilation ducts in Archicad model, section / IFC 14 7

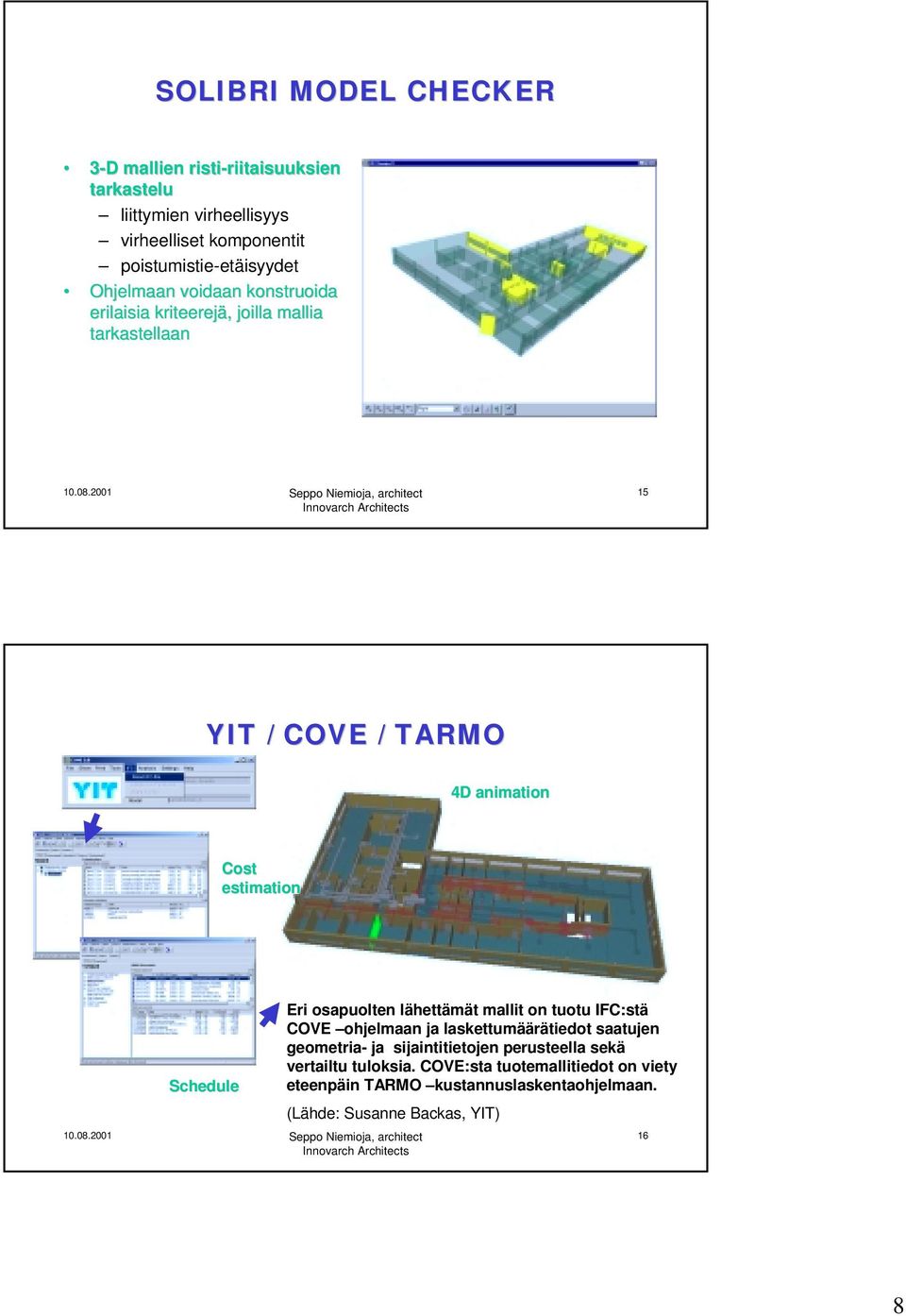

8 SOLIBRI MODEL CHECKER 3-D D mallien risti-riitaisuuksien riitaisuuksien tarkastelu liittymien virheellisyys virheelliset komponentit poistumistie-etäisyydet Ohjelmaan voidaan konstruoida erilaisia kriteerejä, joilla mallia tarkastellaan 15 YIT / COVE / TARMO 4D animation Cost estimation Schedule Eri osapuolten lähettämät mallit on tuotu IFC:stä COVE ohjelmaan ja laskettumäärätiedot saatujen geometria- ja sijaintitietojen perusteella sekä vertailtu tuloksia. COVE:sta tuotemallitiedot on viety eteenpäin TARMO kustannuslaskentaohjelmaan. (Lähde: Susanne Backas, YIT) 16 8

9 IFC (ArchiCAD( ArchiCAD)->IFC (Allplan( Allplan) ->ArchiCAD->CoveCove Cove analysis: Malleja on tarkasteltu COVE ohjelmaan rakennetulla versiolla SOLIBRI MODEL CHECKERistä, ja havaituista ongelmista raportoitu osapuolille. (Lähde: Susanne Backas, YIT) YIT /Susanne Backas 17 Yhteenveto Mallintamisesta pitää olla tarkat ohjeet IFC- tiedonsiirrosta Harkittava tarkkaan 3-d 3 d mallin sisältö Graaffinen esittäminen (tiedostokoko) Mallin tietosisältö (mitä mallissa ja mitä ulkopuolisessa tietokannassa) Osamallien ja koontamallien (eri osapuolten mallit yhdessä) väliset relaatiot selvitettävä Suunnittelijoiden on siirryttävä piirustuskeskeisestä ajattelutavasta mallitamiskeskeiseen 18 9
