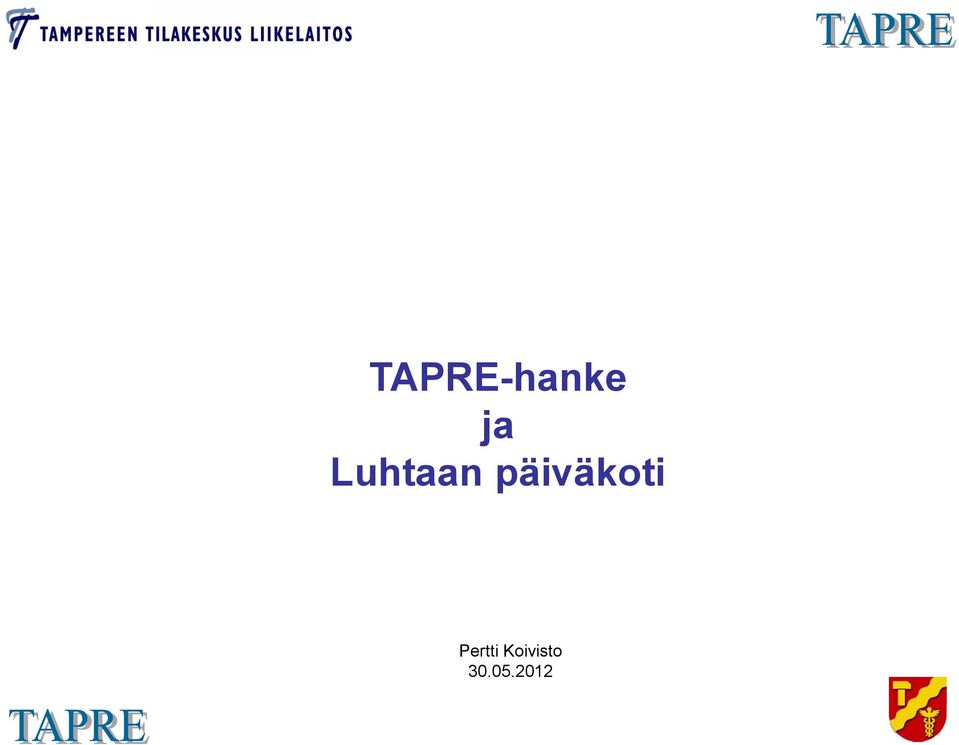

1 TAPRE-hanke ja Luhtaan päiväkoti Pertti Koivisto

3 Asiantuntijaryhmä - antaa lausuntoja ja tietoja osaamisalueeltaan ORGANISAATIO Tampereen kaupunki, Tampereen Tilakeskus Liikelaitos - hankkeen omistaja, vastaa taloushallinnosta Työryhmä 1 pj. Risto Suojanen, Granlund Tampere Oy Hanke- ja toteutussuunnittelu Ohjausryhmä pj. Pertti Koivisto, Tampereen Tilakeskus Liikelaitos Projektipäällikkö Teuvo Aro, AX-Suunnittelu Työryhmä 2 pj. Urpo Koivula, AX-Suunnittelu Rakentaminen ja urakointi Työryhmä 3 pj. Pekka Heikkilä, AIRIX Talotekniikka Oy Ylläpito,huolto ja käyttö - antaa lausuntoja ja tietoja osaamisalueeltaan Yhteistyöryhmä Seminaarit, koulutus

Pertti Koivisto, Tampereen Tilakeskus Liikelaitos Projektipäällikkö Teuvo Aro, AX-Suunnittelu Työryhmä 2 pj.

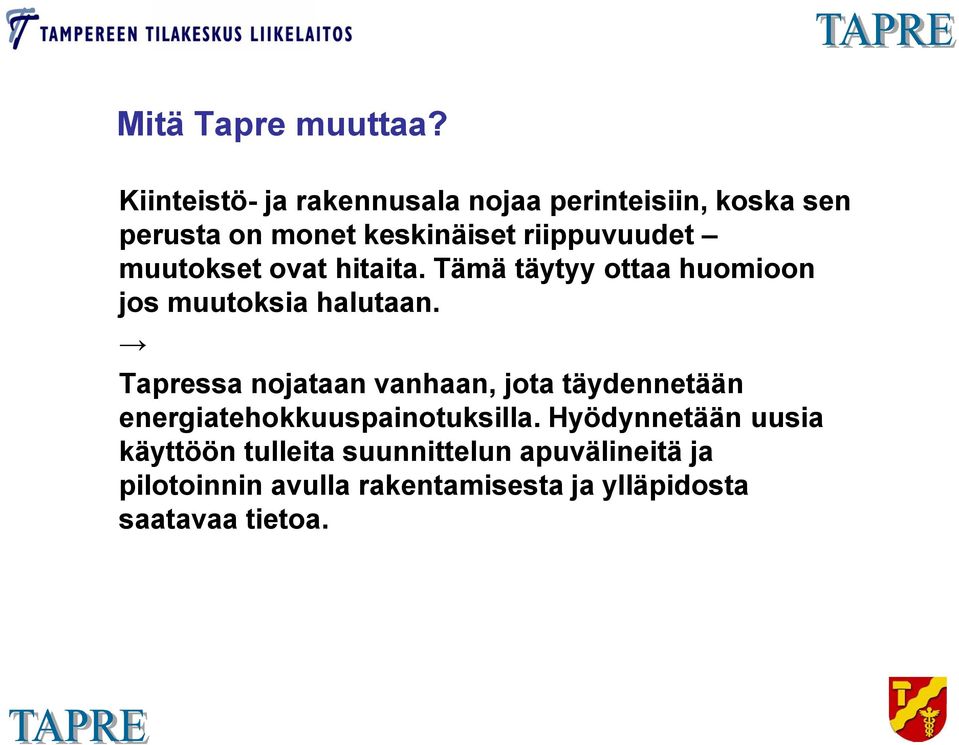

4 Mitä Tapre muuttaa? Kiinteistö- ja rakennusala nojaa perinteisiin, koska sen perusta on monet keskinäiset riippuvuudet muutokset ovat hitaita. Tämä täytyy ottaa huomioon jos muutoksia halutaan. Tapressa nojataan vanhaan, jota täydennetään energiatehokkuuspainotuksilla. Hyödynnetään uusia käyttöön tulleita suunnittelun apuvälineitä ja pilotoinnin avulla rakentamisesta ja ylläpidosta saatavaa tietoa.

muutokset ovat hitaita. Tämä täytyy ottaa huomioon jos muutoksia halutaan.

5 Kulutusseuranta Vertailu tavoitteeseen Tapren sisältö Kiinteistönomistajan Energiatehokkuustavoitteet Tarjouspyyntö Tarjous Sopimus Tarjouspyyntö Tarjous Sopimus Tarjouspyyntö Tarjous Sopimus SUUNNITTELU TOTEUTUS Hyvin toteutetut vastaanottomenettelyt KÄYTTÖ Toimivuustarkastelun osapuolet: Kiinteistön omistaja Kiinteistön käyttäjät Hoidosta, huollosta ja kunnossapidosta vastaavat Urakoitsijat Suunnittelijat TOIMIVUUSTARKASTELU Todentamismenetelmät ja -työkalut Teuvo Aro, AX- Suunnittelu, Energiatehokkuustavoitteiden välittyminen Energiatehokkuustavoitteiden valvonta

Kiinteistön omistaja Kiinteistön käyttäjät Hoidosta, huollosta ja kunnossapidosta vastaavat Urakoitsijat Suunnittelijat TOIMIVUUSTARKASTELU

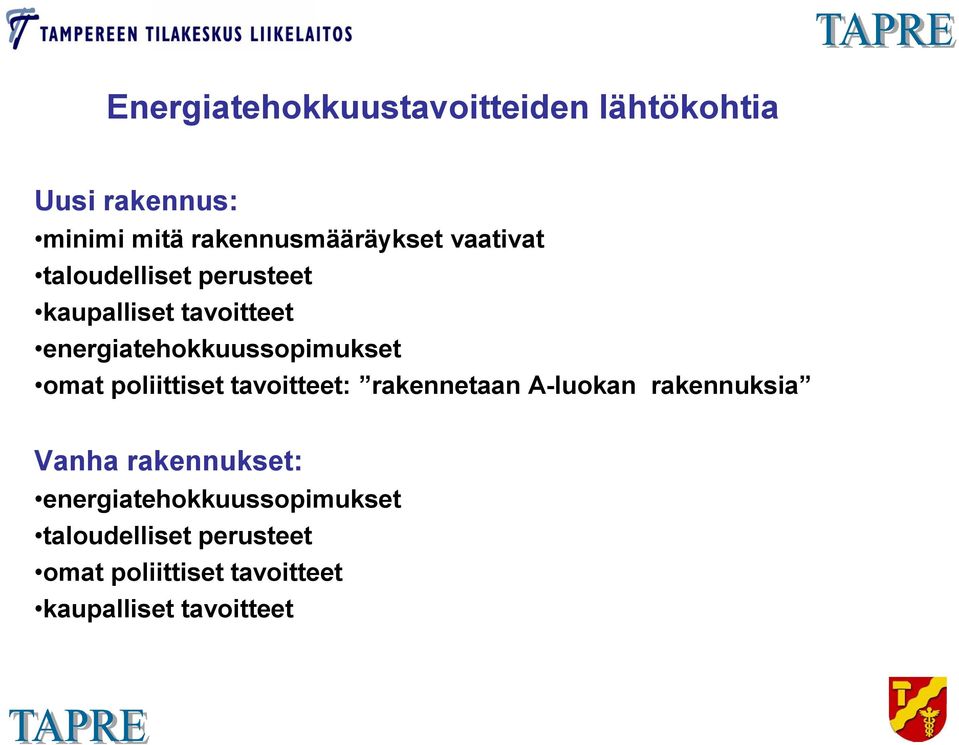

6 Energiatehokkuustavoitteiden lähtökohtia Uusi rakennus: minimi mitä rakennusmääräykset vaativat taloudelliset perusteet kaupalliset tavoitteet energiatehokkuussopimukset omat poliittiset tavoitteet: rakennetaan A-luokan rakennuksia Vanha rakennukset: energiatehokkuussopimukset taloudelliset perusteet omat poliittiset tavoitteet kaupalliset tavoitteet

poliittiset tavoitteet: rakennetaan A-luokan rakennuksia Vanha rakennukset:

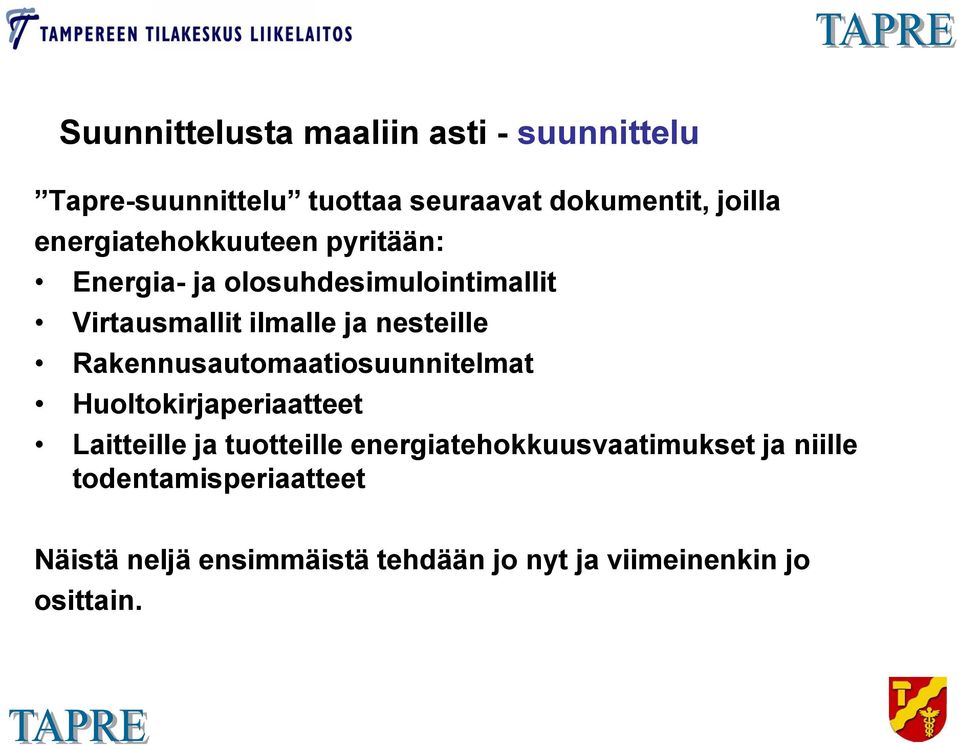

7 Suunnittelusta maaliin asti - suunnittelu Tapre-suunnittelu tuottaa seuraavat dokumentit, joilla energiatehokkuuteen pyritään: Energia- ja olosuhdesimulointimallit Virtausmallit ilmalle ja nesteille Rakennusautomaatiosuunnitelmat Huoltokirjaperiaatteet Laitteille ja tuotteille energiatehokkuusvaatimukset ja niille todentamisperiaatteet Näistä neljä ensimmäistä tehdään jo nyt ja viimeinenkin jo osittain.

Rakennusautomaatiosuunnitelmat Huoltokirjaperiaatteet Laitteille ja tuotteille

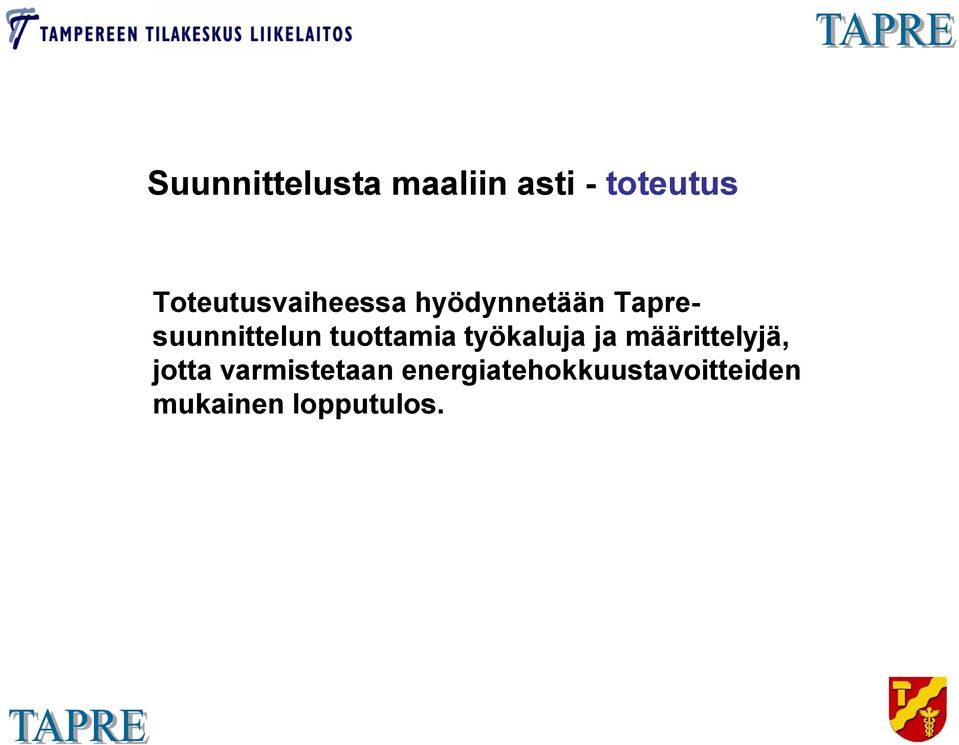

8 Suunnittelusta maaliin asti - toteutus Toteutusvaiheessa hyödynnetään Tapresuunnittelun tuottamia työkaluja ja määrittelyjä, jotta varmistetaan energiatehokkuustavoitteiden mukainen lopputulos.

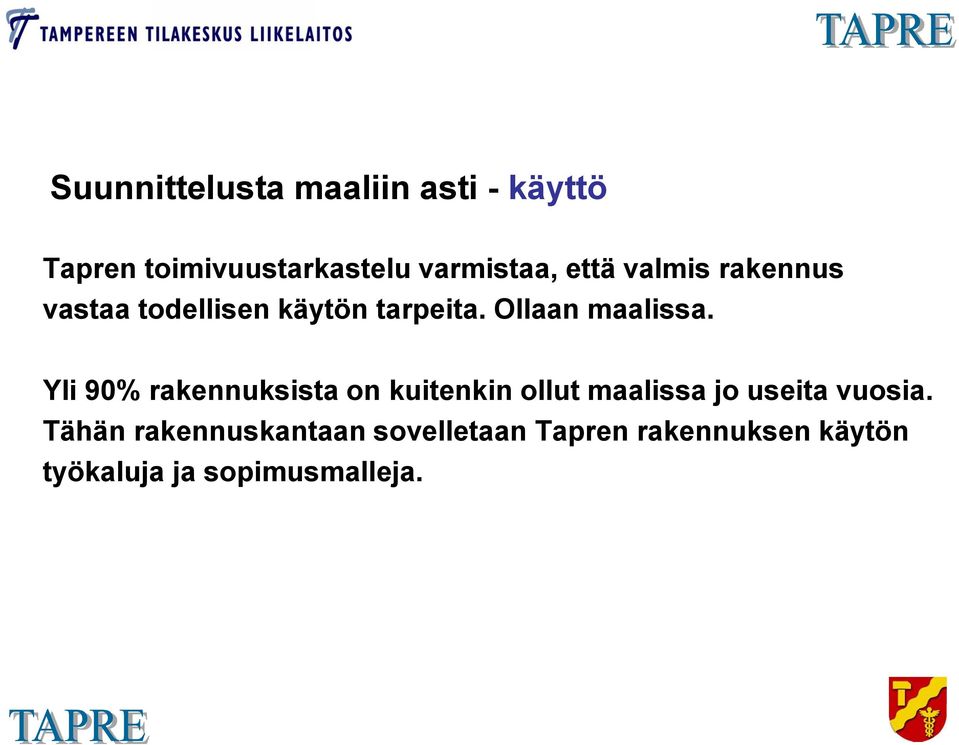

9 Suunnittelusta maaliin asti - käyttö Tapren toimivuustarkastelu varmistaa, että valmis rakennus vastaa todellisen käytön tarpeita. Ollaan maalissa. Yli 90% rakennuksista on kuitenkin ollut maalissa jo useita vuosia. Tähän rakennuskantaan sovelletaan Tapren rakennuksen käytön työkaluja ja sopimusmalleja.

Yli 90% rakennuksista on kuitenkin ollut maalissa jo useita vuosia.

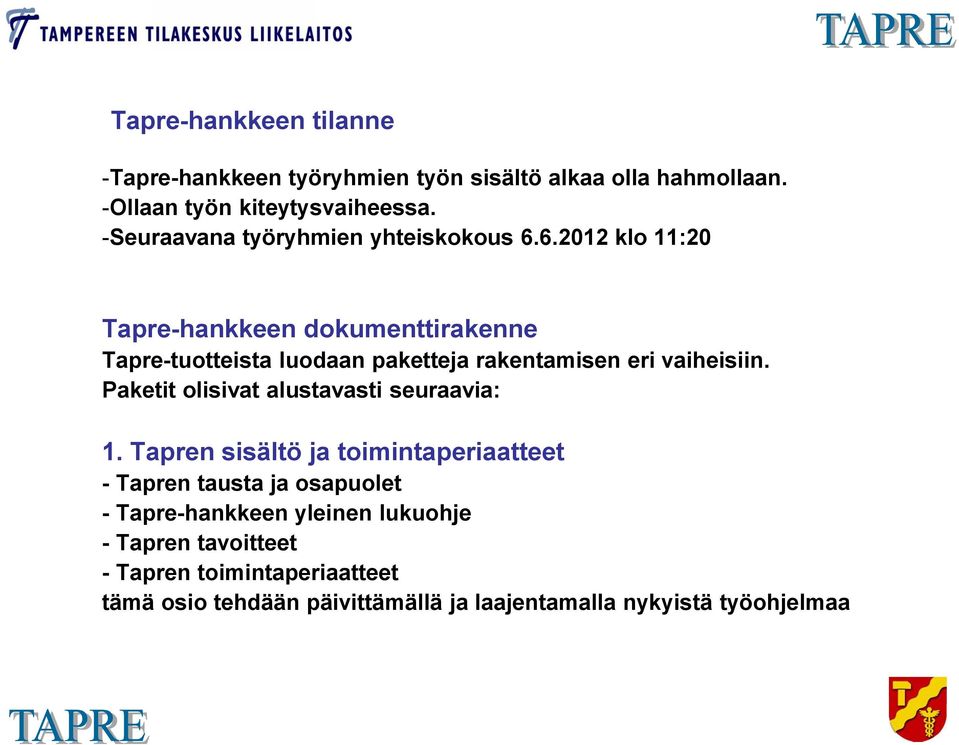

10 Tapre-hankkeen tilanne -Tapre-hankkeen työryhmien työn sisältö alkaa olla hahmollaan. -Ollaan työn kiteytysvaiheessa. -Seuraavana työryhmien yhteiskokous klo 11:20 Tapre-hankkeen dokumenttirakenne Tapre-tuotteista luodaan paketteja rakentamisen eri vaiheisiin. Paketit olisivat alustavasti seuraavia: 1. Tapren sisältö ja toimintaperiaatteet - Tapren tausta ja osapuolet - Tapre-hankkeen yleinen lukuohje - Tapren tavoitteet - Tapren toimintaperiaatteet tämä osio tehdään päivittämällä ja laajentamalla nykyistä työohjelmaa

6.2012 klo 11:20 Tapre-hankkeen dokumenttirakenne Tapre-tuotteista luodaan paketteja rakentamisen eri vaiheisiin.

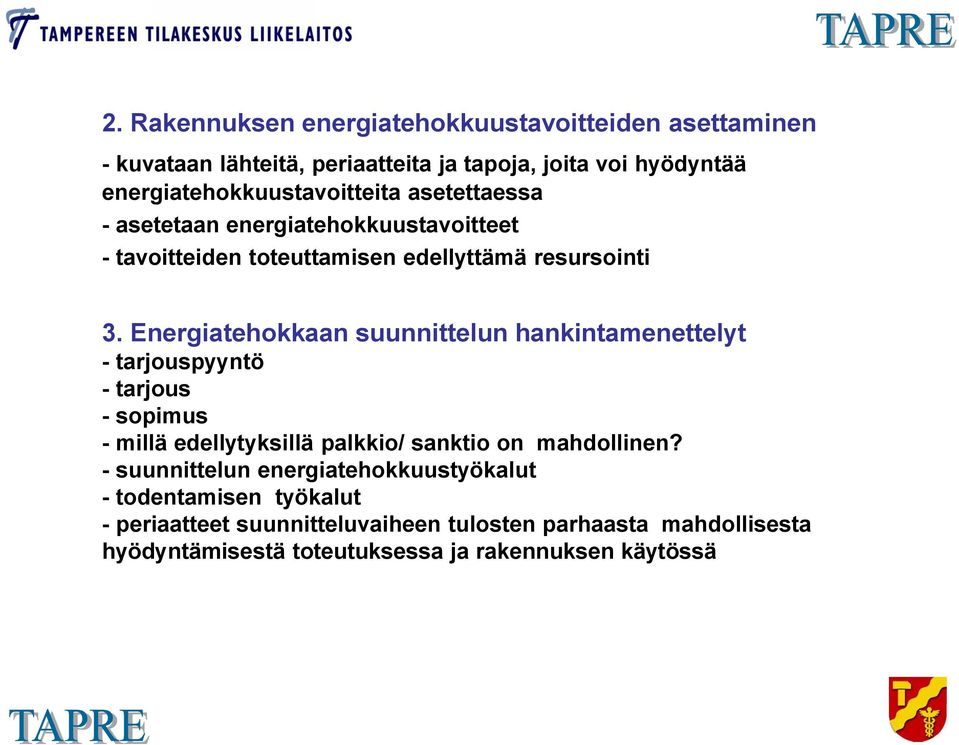

11 2. Rakennuksen energiatehokkuustavoitteiden asettaminen - kuvataan lähteitä, periaatteita ja tapoja, joita voi hyödyntää energiatehokkuustavoitteita asetettaessa - asetetaan energiatehokkuustavoitteet - tavoitteiden toteuttamisen edellyttämä resursointi 3. Energiatehokkaan suunnittelun hankintamenettelyt - tarjouspyyntö - tarjous - sopimus - millä edellytyksillä palkkio/ sanktio on mahdollinen? - suunnittelun energiatehokkuustyökalut - todentamisen työkalut - periaatteet suunnitteluvaiheen tulosten parhaasta mahdollisesta hyödyntämisestä toteutuksessa ja rakennuksen käytössä

Energiatehokkaan suunnittelun hankintamenettelyt - tarjouspyyntö - tarjous - sopimus - millä edellytyksillä palkkio/ sanktio on mahdollinen?

12 4. Energiatehokkaan toteutuksen hankintamenettelyt - tarjouspyyntö - tarjous - sopimus - millä edellytyksillä palkkio/sanktio on mahdollinen? - energiatehokkuuden todentamisen menetelmät -hyvin toteutettujen vastaanottomenettelyjen tunnusmerkit 5. Toimivuustarkastelu - miksi toimivuustarkastelua tarvitaan? - toimivuustarkastelun sisältö ja laajuusvaihtoehdot - ketä mukana ja miten vastuut jaetaan 6. Rakennuksen käyttö - tarjouspyyntö - tarjous - sopimus - millä edellytyksillä palkkio/sanktio on mahdollinen? -käytön, huollon ja kunnossapidon työkalut: toimivuustarkastelu, huoltokirja, ajamisen periaatteet, kiinteistön haltuunotto jne.

Toimivuustarkastelu - miksi toimivuustarkastelua tarvitaan? - toimivuustarkastelun sisältö ja laajuusvaihtoehdot - ketä mukana ja miten vastuut jaetaan 6.

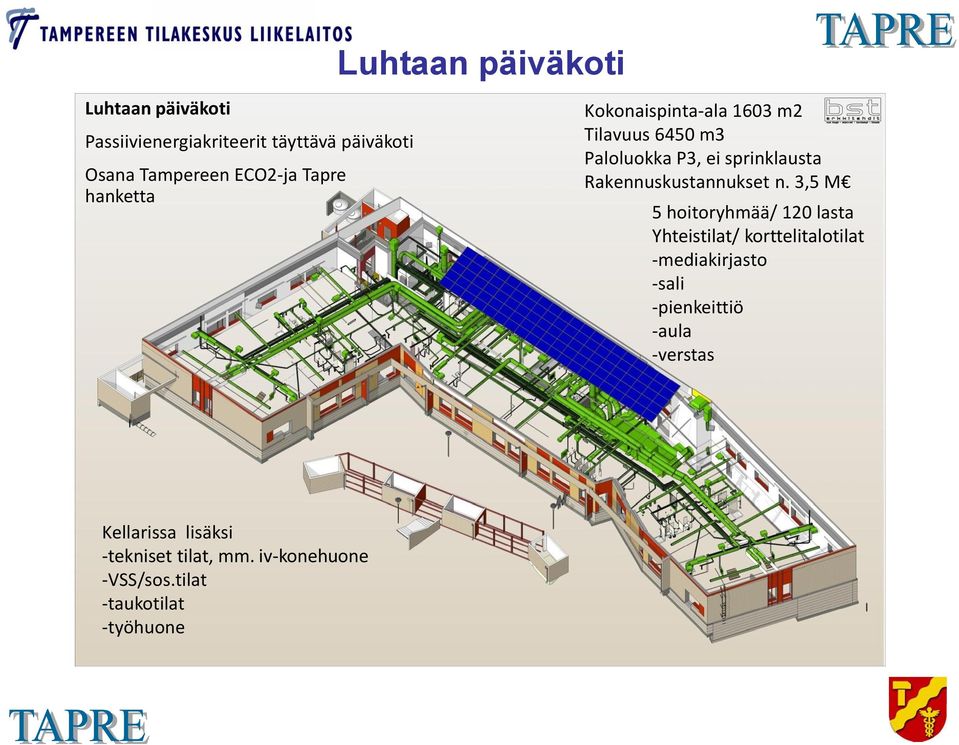

13 Luhtaan päiväkoti Luhtaan päiväkoti Passiivienergiakriteerit täyttävä päiväkoti Osana Tampereen ECO2-ja Tapre hanketta Kokonaispinta-ala 1603 m2 Tilavuus 6450 m3 Paloluokka P3, ei sprinklausta Rakennuskustannukset n. 3,5 M 5 hoitoryhmää/ 120 lasta Yhteistilat/ korttelitalotilat -mediakirjasto -sali -pienkeittiö -aula -verstas Kellarissa lisäksi -tekniset tilat, mm. iv-konehuone -VSS/sos.tilat -taukotilat -työhuone

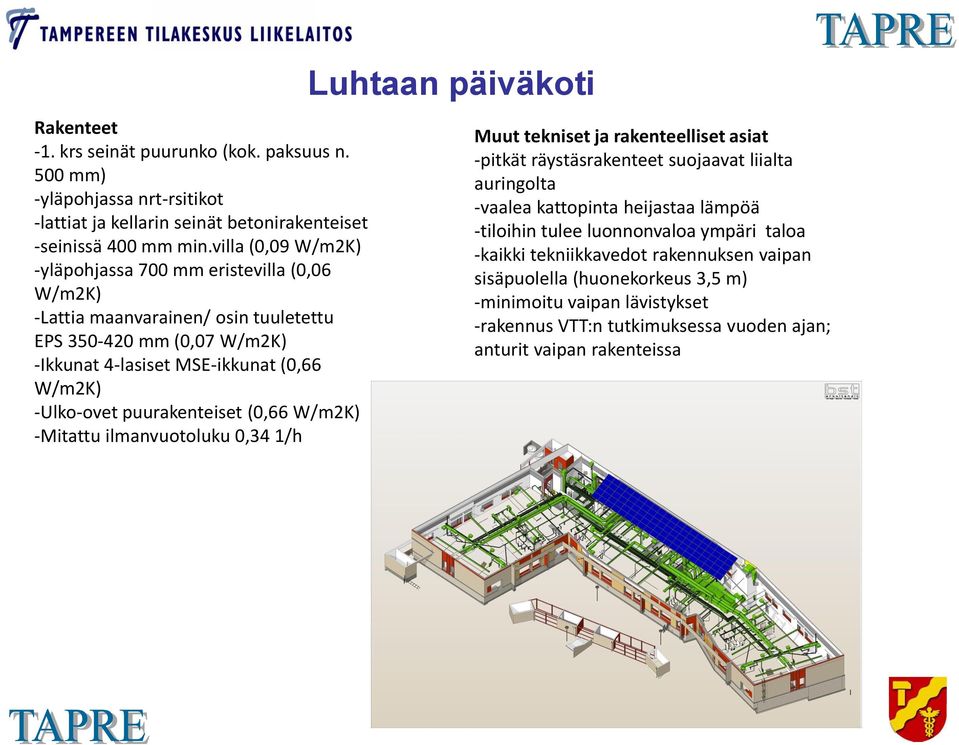

14 Rakenteet -1. krs seinät puurunko (kok. paksuus n. 500 mm) -yläpohjassa nrt-rsitikot -lattiat ja kellarin seinät betonirakenteiset -seinissä 400 mm min.villa (0,09 W/m2K) -yläpohjassa 700 mm eristevilla (0,06 W/m2K) -Lattia maanvarainen/ osin tuuletettu EPS mm (0,07 W/m2K) -Ikkunat 4-lasiset MSE-ikkunat (0,66 W/m2K) -Ulko-ovet puurakenteiset (0,66 W/m2K) -Mitattu ilmanvuotoluku 0,34 1/h Luhtaan päiväkoti Muut tekniset ja rakenteelliset asiat -pitkät räystäsrakenteet suojaavat liialta auringolta -vaalea kattopinta heijastaa lämpöä -tiloihin tulee luonnonvaloa ympäri taloa -kaikki tekniikkavedot rakennuksen vaipan sisäpuolella (huonekorkeus 3,5 m) -minimoitu vaipan lävistykset -rakennus VTT:n tutkimuksessa vuoden ajan; anturit vaipan rakenteissa

puurakenteiset (0,66 W/m2K) -Mitattu ilmanvuotoluku 0,34 1/h Luhtaan päiväkoti Muut tekniset ja rakenteelliset asiat -pitkät räystäsrakenteet suojaavat liialta auringolta -vaalea kattopinta

15 Energian käyttö -Kaukolämpö, vesikiertoinen lattialämmitys -Katolla 150 m2 aurinkosähköpaneeleita (mahdollisuus viedä ylimääräinen sähkö verkkoon) -tehokkailla lämmön talteenotoilla varustetut ivkoneet Luhtaan päiväkoti Laskennallinen energiankulutus Lämmitysenergiantarve 25 kwh/brm2a Sähköenergiantarpeesta 30 % tuotetaan aurinkopaneeleilla, 20 MWh/a Primäärienergiantarve 125 kwh/brm2a ET-luku 95 kwh/brm2a

ivkoneet Luhtaan päiväkoti Laskennallinen energiankulutus Lämmitysenergiantarve 25 kwh/brm2a

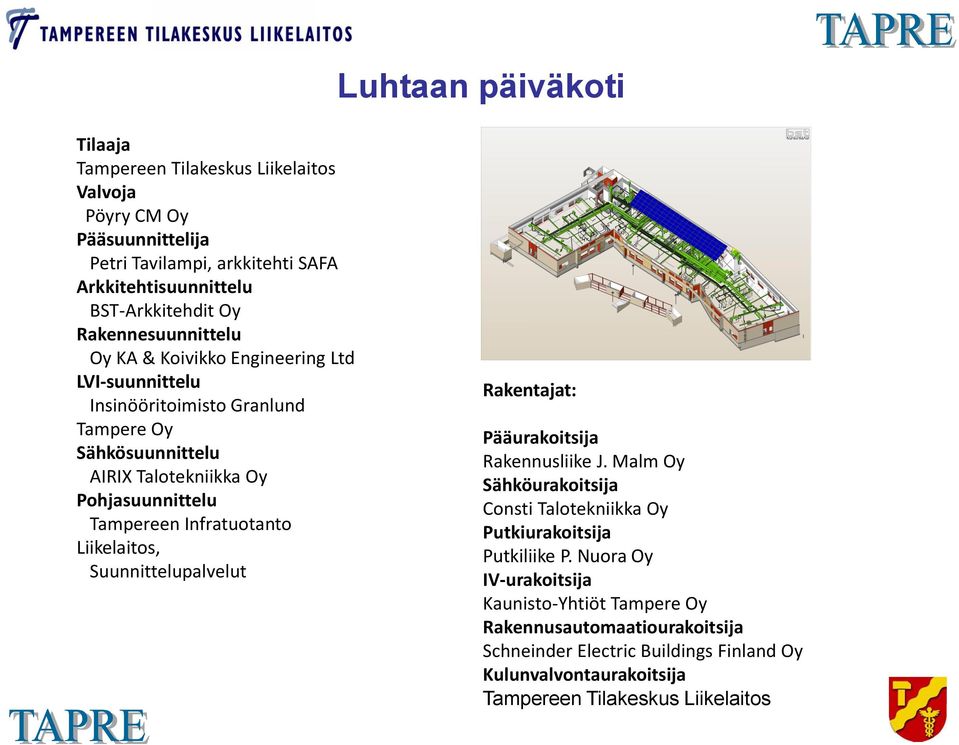

16 Luhtaan päiväkoti Tilaaja Tampereen Tilakeskus Liikelaitos Valvoja Pöyry CM Oy Pääsuunnittelija Petri Tavilampi, arkkitehti SAFA Arkkitehtisuunnittelu BST-Arkkitehdit Oy Rakennesuunnittelu Oy KA & Koivikko Engineering Ltd LVI-suunnittelu Insinööritoimisto Granlund Tampere Oy Sähkösuunnittelu AIRIX Talotekniikka Oy Pohjasuunnittelu Tampereen Infratuotanto Liikelaitos, Suunnittelupalvelut Rakentajat: Pääurakoitsija Rakennusliike J. Malm Oy Sähköurakoitsija Consti Talotekniikka Oy Putkiurakoitsija Putkiliike P. Nuora Oy IV-urakoitsija Kaunisto-Yhtiöt Tampere Oy Rakennusautomaatiourakoitsija Schneinder Electric Buildings Finland Oy Kulunvalvontaurakoitsija Tampereen Tilakeskus Liikelaitos

Infratuotanto Liikelaitos, Suunnittelupalvelut Rakentajat: Pääurakoitsija Rakennusliike J. Malm Oy Sähköurakoitsija Consti Talotekniikka Oy Putkiurakoitsija Putkiliike P.
