1 Aurinkoenergia osana Vuores-talon energiaratkaisua VUORES-TALO

2 VUORES-TALO VAIHE 2 VAIHE RAKENNUTTAJAN TAVOITTEET LIITTYEN ENERGIATEHOKKUUTEEN 1. Rakentaa energialuokan A 2007 rakennus. 2. Täyttää vuonna 2012 voimaan astuvan rakennusmääräyskokoelman D3:n vaatimus energiatehokkuuden osalta siltä osin kun määräykset ovat etukäteen tiedossa. 3. Energiatehokkuuteen pyritään mahdollisimman kustannustehokkaasti.

3 LÄHESTYMISTAPA ENERGIATEHOKKUUTEEN Parantaminen aloitetaan lämmöntarpeen pienentämisestä hyvä vaippa, kylmäsiltojen karsiminen lämmöntalteenotto turha sähkönkäyttö pois Yksinkertaisten keinojen hyödyntäminen vapaajäähdytys (yöllä) ikkunoiden aurinkosuojaus Investoinnin painopiste lämmittämisestä lämmöntarpeen pienentämiseen Lähde: Rødsjø & Dokka (Sintef) 2005 ja VTT ENERGIAMUOTO Pääenergiamuodoksi valittu kaukolämpö sähköntuotannossa syntyvää jätelämpöä, joten ekologisesti hyvä valinta Entä maalämpö? sähkö on kaikkein jaloin energiamuoto lämmöntarve suurimmillaan joulu-helmikuussa, jolloin sähkö tuotetaan hiilellä -> ei kovin ekologinen? kohde sijaitsee alueella, jossa saatavana kaukolämpöä Entä aurinkolämpö? ehdolla käyttöveden lämmittämiseen ja sähkön tuottamiseen kesällä

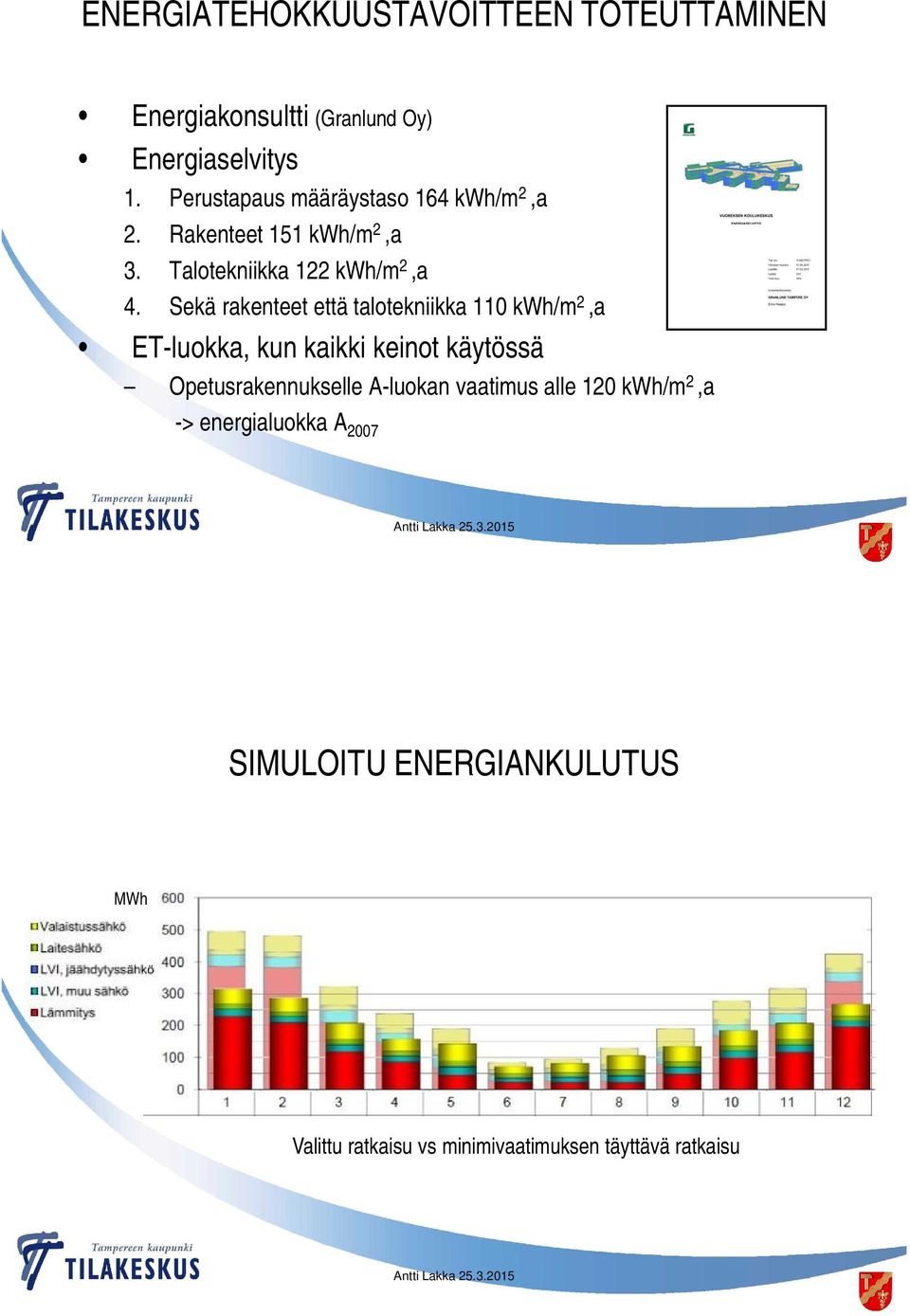

4 ENERGIATEHOKKUUSTAVOITTEEN TOTEUTTAMINEN Energiakonsultti (Granlund Oy) Energiaselvitys 1. Perustapaus määräystaso 164 kwh/m 2,a 2. Rakenteet 151 kwh/m 2,a 3. Talotekniikka 122 kwh/m 2,a 4. Sekä rakenteet että talotekniikka 110 kwh/m 2,a ET-luokka, kun kaikki keinot käytössä Opetusrakennukselle A-luokan vaatimus alle 120 kwh/m 2,a -> energialuokka A 2007 SIMULOITU ENERGIANKULUTUS MWh Valittu ratkaisu vs minimivaatimuksen täyttävä ratkaisu

5 UUDET HAASTEET Aiemmin oli haasteena riittävä lämmitysteho Nyt haasteena riittävän nopea reagoiminen ylilämpöön Lämmityspattereiden soveltuvuus 6 kk vuodessa kylminä eivät enää oikein sovellu lämmön säätöön Lattialämmitys toimii tammikuussa lämpöakkuna vaikeuttaa syksyllä ja keväällä ylilämmön poistamista Vaihtoehtona ilmanvaihtolämmitys vesikiertoinen huonekohtainen kanavalämmitin VUORES-TALO TUNNUSLUKUJA u-arvot ulkoseinä 0,17 W/m 2 K yläpohja 0,09 W/m 2 K alapohja 0,09 W/m 2 K puuikkunat 0,8 W/m 2 K met.ikkunat 1,0 W/m 2 K ulko-ovet 1,7 W/m 2 K (tuulikaappi, ulompi ovi) vaipan ilmanvuotoluku n 50 2,0 1/h ilmanvaihdon LTO hygroskooppinen pyörivä vaihdin, hyötysuhde 90% likaisissa tiloissa lämmön talteenotto levyvaihtimella ilmanvaihdon ominaissähköteho 2 kw /(m 3 /s) valaistusteho W/m 2 ikkunoiden aurinkosuojaus, g-arvo < 0,31

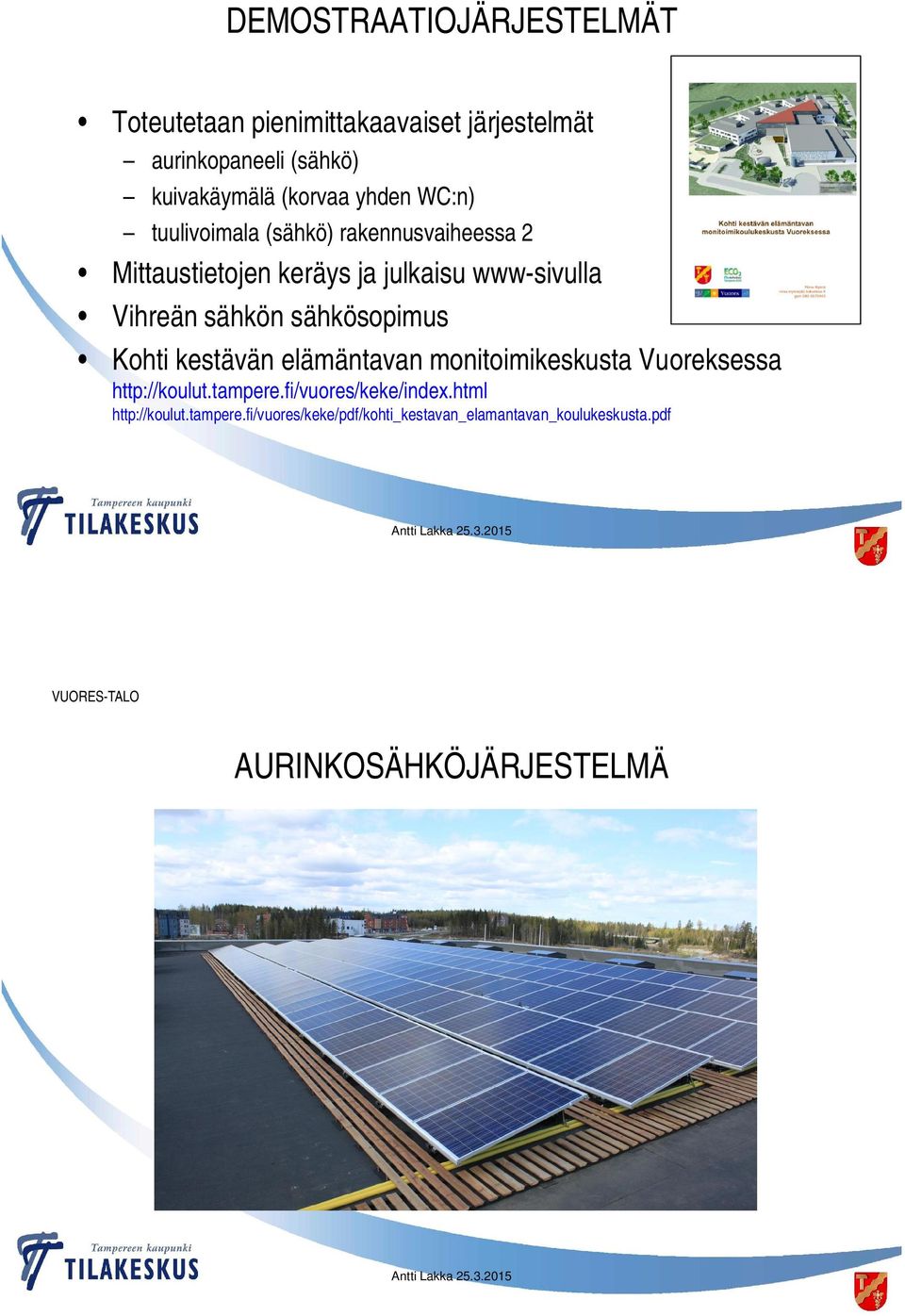

6 DEMOSTRAATIOJÄRJESTELMÄT Toteutetaan pienimittakaavaiset järjestelmät aurinkopaneeli (sähkö) kuivakäymälä (korvaa yhden WC:n) tuulivoimala (sähkö) rakennusvaiheessa 2 Mittaustietojen keräys ja julkaisu www-sivulla Vihreän sähkön sähkösopimus Kohti kestävän elämäntavan monitoimikeskusta Vuoreksessa VUORES-TALO AURINKOSÄHKÖJÄRJESTELMÄ

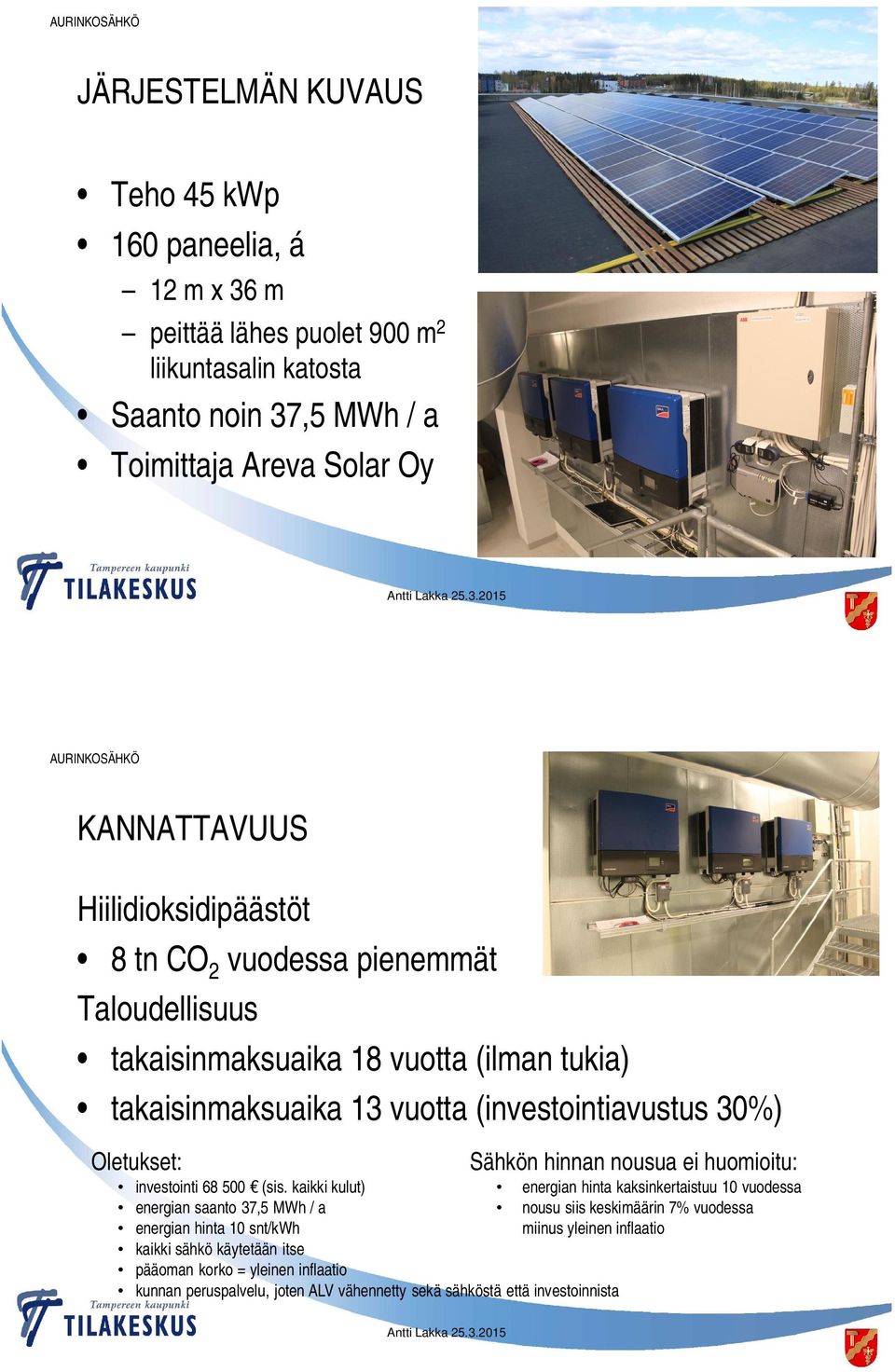

7 AURINKOSÄHKÖ JÄRJESTELMÄN KUVAUS Teho 45 kwp 160 paneelia, á 12 m x 36 m peittää lähes puolet 900 m 2 liikuntasalin katosta Saanto noin 37,5 MWh / a Toimittaja Areva Solar Oy AURINKOSÄHKÖ KANNATTAVUUS Hiilidioksidipäästöt 8 tn CO 2 vuodessa pienemmät Taloudellisuus takaisinmaksuaika 18 vuotta (ilman tukia) takaisinmaksuaika 13 vuotta (investointiavustus 30%) Oletukset: investointi (sis. kaikki kulut) energian saanto 37,5 MWh / a energian hinta 10 snt/kwh kaikki sähkö käytetään itse pääoman korko = yleinen inflaatio kunnan peruspalvelu, joten ALV vähennetty sekä sähköstä että investoinnista Sähkön hinnan nousua ei huomioitu: energian hinta kaksinkertaistuu 10 vuodessa nousu siis keskimäärin 7% vuodessa miinus yleinen inflaatio

8 AURINKOSÄHKÖ ENERGIAN KULUTUS VS AURINKOSÄHKÖN OMA TUOTANTO MWh AURINKOSÄHKÖ MITÄ OPITTIIN Taloudellisesti kannattavaa oleellista käyttää itse kaikki sähkö (siirtohinnasta hyöty) Normaali hankintamenettely toimii edellyttäen että järjestelmä on kuvattu hyvin ja että tilaajalla on aurinkoenergiaosaamista Jos ei ole omaa aurinkosähköosaamista, kannattaa kiinnittää konsultti avuksi Tekniikka itsessään kehittynyttä ja hyvin tuotteistettua Aurinkoenergia ei ole vastaus kaikkeen mutta on toimiva osa energiatehokkuutta
