ENERGIASELVITYS. Rakennustunnus: Otava. Paikkakunta: Mikkeli Bruttopinta-ala: Huoneistoala: 171,1 m² Rakennustilavuus: Ikkunapinta-ala:

Transkriptio

1 RAKENNUKSEN PERUSTIEDOT Rakennus: Osoite: ENERGIASELVITYS Haapanen Kalle ja Sanna Valmistumisvuosi: 2012 Pillistöntie 31 Rakennustunnus: Otava Paikkakunta: Mikkeli Bruttopinta-ala: Huoneistoala: 192,0 m² 173,0 m² Henkilömäärä: Julkisivun pinta-ala: 2 171,1 m² Rakennustilavuus: Ikkunapinta-ala: 703,0 m³ 25,7 m² Ilmatilavuus lämpimät tilat: Ilmatilavuus puolilämpimät 420,0 m³ 0,0 m³ Lämmitystapa: Sähkö/Poistoilmalämpöpumppu Vesikiertoinen lattialammitys (40/35 C) Ilmastointi: Koneellinen tulo ja poisto, poistoilmalämpöpumppu RAKENNUKSEN ENERGIANKULUTUS Rakennuksen energiankulutus : Ostoenergiankulutus : kwh kwh RAKENNUKSEN LÄMMITYSTEHO Huonelämmityksen tehontarve: Jälkilämmityspatterin tehontarve: Käyttöveden lämmitystehontarve: Rakennuksen lämmitystehotarve: W W W W RAKENNUKSEN LÄMPÖHÄVIÖN MÄÄRÄYSTENMUKAISUUS Rakennuksen täyttää lämpöhöviöiden osalta määräykset: Rakennus vastaa matalaenergiarakennuksen lämpöhäviötasoa: ILMANVAIHTOJÄRJESTELMÄN OMINAISSÄHKÖTEHO Rakennuksen ilmanvaihtojärjestelmän ominaissähköteho: Ominaissähköteho täyttää vaatimukset 3,45 kw/ m³/s ei ARVIO KUUKAUSITTAISESTA SISÄLÄMPÖTILASTA Keskimääräinen sisälämpötila: tam hel maa huh tou kes hei elo syys lok mar jou 24,1 24,9 25,3 26,0 25,1 25,1 24,8 25,0 24,8 25,3 24,9 24,2 ENERGIATODISTUS Rakennuksen energiatodistus erillisenä dokumenttina Selvityksen antaja: FarmiMalli Oy Hauenkoukku 18 A Kuopio Selvityksen tilaaja: Hokkanen Ilmo Riiskantie Otava Allekirjoitus: Selvityksen antamispäivä: Sivu sisältää yhteenvedon RakMk D3 mukaisesta energiaselvityksestä. Tarkempi laskenta esitetään seuraavilla sivuilla. Laskennassa on käytetty RakMk D5 mukaista laskentamenetelmää ja muita soveltuvia ohjeita. Selvityksen laskennassa on käytetty rakennuspaikkakunnan mukaisen säävyöhykkeen tietoja. Energiatodistus on laskettu säävyöhykkeen Jyväskylä-Luonetjärvi mukaisilla säätiedoilla. Energiaselvitys sivu 1 / 7

2 RAKENNUKSEN ENERGIANKULUTUS Laskentatietoja Lämmitystapa: Lämmöntuottolaitteen vuosihyötysuhde: Sähkön tuotto- ja muuntolaitteen vuosihyötysuhde: Kylmälaitteen vuotuinen lämpökerroin: Sähkö/Poistoilmalämpöpumppu 1,0 1,0 - Rakennuksen energiankulutus Tilojen lämmitysenergian kulutus Tilojen lämmitysenergian nettokulutus Rakenteiden läpi johtuva lämpöhäviöenergia: Vuotoilman lämmityksen tarvitsema energia: Ilmanvaihdon lämmityksen tarvitsema energia: Rakennukseen hyödynnetty lämpökuormaenergia: Tilojen lämmitysjärjestelmän lämpöhäviöenergia: Poistoilmalämpöpumpusta tilojen lämmitykseen hyödynnetty energia: Käyttöveden lämmitysenergian kulutus Käyttöveden lämmityksen tarvitsema lämpöenergia: Käyttöveden lämmitysjärjestelmän lämpöhäviöenergia: Poistoilmalämpöpumpusta LKV:n lämmitykseen hyödynnetty energia: Poistoilmalämpöpumpun kuluttama energia Tilat netto : Tilat : Käyttövesi : Poistoilmalämpöpumpusta tilojen tai käyttöveden lämmitykseen hyödynnetty energia jaettuna pumpun vuotuisella lämpökertoimella: kwh kwh kwh kwh kwh kwh kwh kwh kwh kwh 0 kwh kwh kwh Rakennuksen lämmitysenergian kulutus: Rakennuksen laitteiden sähköenergian kulutus: Rakennuksen jäähdytysenergian kulutus: kwh kwh 0 kwh Rakennuksen energiankulutus kwh Ostoenergiankulutus Lämmitysenergia: Sähköenergia: Jäädytysenergia: / 1,0 = 9597 / 1,0 = 0 / - = Ostoenergiankulutus : kwh kwh 0 kwh kwh Toteutettu etlas laskentaohjelmalla: Energiaselvitys sivu 2 / 7

3 RAKENNUKSEN ENERGIANKULUTUS KUUKAUSITTAIN Rakenteiden läpi johtuva lämpöenergia, Q joht Alapohjat kwh Ylapohjat kwh Seinät kwh Ikkunat kwh Ovet kwh Yhteensä: Vuotoilman lämmityksen tarvitsema energia, Q vuotoilma kwh Vuotoilma kwh Ilmanvaihdon lämmityksen tarvitsema energia, Q iv Ilmanvaihto kwh Tilojen lämmitysjärjestelmän lämpöhäviöenergiat, Q lämmitys, tilat, haviöt Tilat lämmitys häviöt kwh Käyttöveden lämmityksen tarvitsema energia, Q lkv Lämmin käyttövesi kwh LKV häviöt kwh Yhteensä: Laitesähkön kulutus, W laitesähkö kwh Sähkölaitteet kwh Lämpökuormat, Q lämpökuorma Henkilöt kwh Lämmitysjärj. (tilat) kwh Lämmitysjärj. (vesi) kwh Lämmin vesi kwh Sähkölaitteet kwh Aurinko kwh Yhteensä: Hyödynnettävät lämpökuormat, Q sis.lämpökuorma kwh Hyödynnettävät kwh Jäädytysenergian tarve, Q jäähdytys, tilat Jäähdytys brutto kwh Jälkilämmityspatterin energiankulutus, Q lämmitys, tuloilmapatteri Jälkilämmityspatteri kwh Energiaselvitys sivu 3 / 7

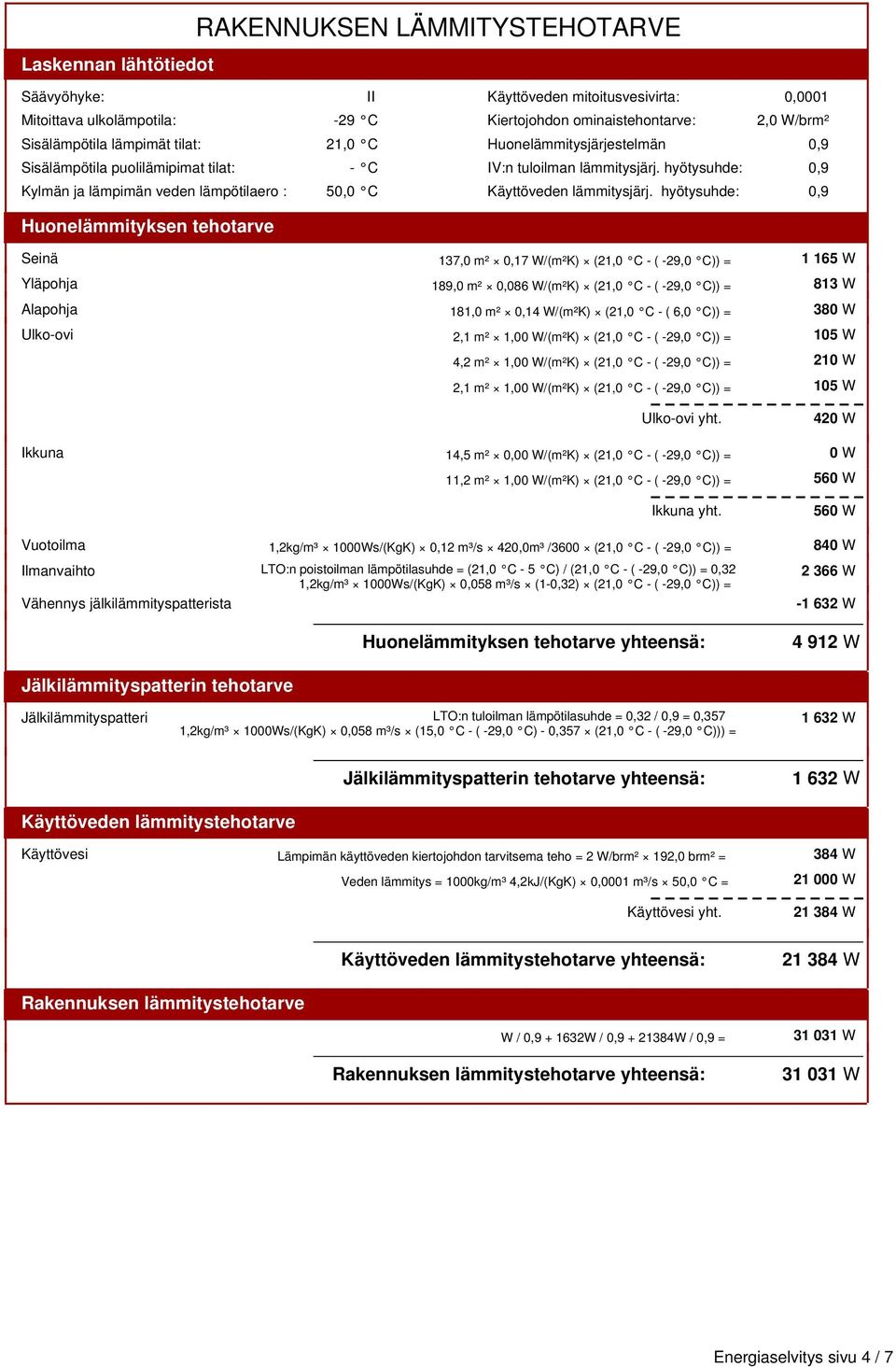

4 Laskennan lähtötiedot RAKENNUKSEN LÄMMITYSTEHOTARVE Säävyöhyke: Mitoittava ulkolämpotila: Sisälämpötila lämpimät tilat: Sisälämpötila puolilämipimat tilat: Kylmän ja lämpimän veden lämpötilaero : II -29 C 21,0 C - C 50,0 C Käyttöveden mitoitusvesivirta: Kiertojohdon ominaistehontarve: Huonelämmitysjärjestelmän IV:n tuloilman lämmitysjärj. hyötysuhde: Käyttöveden lämmitysjärj. hyötysuhde: 0,0001 2,0 W/brm² 0,9 0,9 0,9 Huonelämmityksen tehotarve Seinä 137,0 m² 0,17 W/(m²K) (21,0 C - ( -29,0 C)) = W Yläpohja 189,0 m² 0,086 W/(m²K) (21,0 C - ( -29,0 C)) = 813 W Alapohja 181,0 m² 0,14 W/(m²K) (21,0 C - ( 6,0 C)) = 380 W Ulko-ovi 2,1 m² 1,00 W/(m²K) (21,0 C - ( -29,0 C)) = 105 W 4,2 m² 1,00 W/(m²K) (21,0 C - ( -29,0 C)) = 210 W 2,1 m² 1,00 W/(m²K) (21,0 C - ( -29,0 C)) = 105 W Ulko-ovi yht. 420 W Ikkuna 14,5 m² 0,00 W/(m²K) (21,0 C - ( -29,0 C)) = 0 W 11,2 m² 1,00 W/(m²K) (21,0 C - ( -29,0 C)) = 560 W Ikkuna yht. 560 W Vuotoilma 1,2kg/m³ 1000Ws/(KgK) 0,12 m³/s 420,0m³ /3600 (21,0 C - ( -29,0 C)) = 840 W Ilmanvaihto LTO:n poistoilman lämpötilasuhde = (21,0 C - 5 C) / (21,0 C - ( -29,0 C)) = 0, W 1,2kg/m³ 1000Ws/(KgK) 0,058 m³/s (1-0,32) (21,0 C - ( -29,0 C)) = Vähennys jälkilämmityspatterista W Jälkilämmityspatterin tehotarve Huonelämmityksen tehotarve : W Jälkilämmityspatteri LTO:n tuloilman lämpötilasuhde = 0,32 / 0,9 = 0, W 1,2kg/m³ 1000Ws/(KgK) 0,058 m³/s (15,0 C - ( -29,0 C) - 0,357 (21,0 C - ( -29,0 C))) = Käyttöveden lämmitystehotarve Jälkilämmityspatterin tehotarve : W Käyttövesi Lämpimän käyttöveden kiertojohdon tarvitsema teho = 2 W/brm² 192,0 brm² = 384 W Veden lämmitys = 1000kg/m³ 4,2kJ/(KgK) 0,0001 m³/s 50,0 C = W Käyttövesi yht W Rakennuksen lämmitystehotarve Käyttöveden lämmitystehotarve : W W / 0, W / 0, W / 0,9 = W Rakennuksen lämmitystehotarve : W Energiaselvitys sivu 4 / 7

5 RAKENNUKSEN LÄMPÖHÄVIÖIDEN TASAUSLASKELMA Rakennuksen tietoja Rakennustunnus: Maanpäälliset kerrostasoalat Ilmatilavuus lämpimät tilat: Ilmatilavuus puolilämpimät tilat: 173,0 m² 420,0 m³ 0,0 m³ Rakennustilavuus: Julkisivun pinta-ala: Ikkunapinta-ala maanpäällisestä kerrosalasta: Ikkunapinta-ala jukisivun pinta-alasta: 703,0 m³ 171,1 m² 14,9 % 15,0 % Lämpimät tilat RAKENNUSOSAT Pinta-alat, m² U-arvot, W/(m² K) Ominaislämpöhäviö,W/K [A] [U] [Hjoht = A U] Ulkoseinä 136,8 137,0 0,17 0,6 0,17 23,3 23,3 Hirsiseinä 0,0 0,0 0,40 0,6 0,00 0,0 0,0 Yläpohja 189,0 189,0 0,09 0,6 0,086 17,0 16,3 Alapohja (ulkoilma) 0,0 0,0 0,09 0,6 0,00 0,0 0,0 Alapohja (ryömintätila) 0,0 0,0 0,17 0,6 0,00 0,0 0,0 Alapohja 181,0 181,0 0,16 0,6 0,14 29,0 25,3 Ikkunat 26,0 25,7 1,00 1,8 0,44 26,0 11,2 Ulko-ovet 8,4 8,4 1,00 1,00 8,4 8,4 Kattoikkunat 0,0 0,0 1,00 1,8 0,00 0,0 0,0 Yhteensä 541,2 541,1 103,7 84,5 VAIPAN ILMAVUODOT Ilmanvuotoluku, 1/h Vuotoilmavirta, m³/s Ominaislämpöhäviö,W/K [n50] [qv,v = n50/25 V/3600] [Hvuotoilma = 1200 qv,v] Vuotoilma 2,0 3,0 0,0093 0,014 11,2 16,8 ILMANVAIHTO Poistoilmavirta, m³/s LTO:n vuosihyötysuhde % Ominaislämpöhäviö,W/K [qv,p] [a] [Hiv = 1200 qv,p (1-a)] Hallittu ilmanvaihto 0,058 0,058 45,00 115,00 38,3-10,4 Ominaislämpöhäviö, W/K [H = Hjoht + Hvuotoilma + Hiv] 153,2 Enimmäisarvo Vertailuratkaisu Enimmäisarvo Vertailuratkaisu Enimmäisarvo Vertailuratkaisu Vertailuratkaisu 90,9 Energiaselvitys sivu 5 / 7

6 Määräystenmukaisuuden tarkastelu Vertailuikkunapinta-ala on 15% maanpäällisestä kerrosalasta mutta enintäin 50% julkisivujen pinta- Lämpimät tilat Puolilämpimät Rakennusosien yhteenlaskettu pinta-ala on sama vertailu- ja suunnitteluratkaisussa: U-arvot ovat enintään enimmäisarvojen suuruisia: Vaipan suunnittelu- ja vertailuratkaisun ominaislämpöhäviön suhde on enintäin 1,3: n ominaislämpöhäviö on enintäin vertailuratkaisun suuruinen: (Rakennuksessa ei puolilämpimiä tiloja) Rakennusosien yhteenlaskettu pinta-ala on sama vertailu- ja suunnitteluratkaisussa: U-arvot ovat enintään enimmäisarvojen suuruisia: Vaipan suunnittelu- ja vertailuratkaisun ominaislämpöhäviön suhde on enintäin 1,3: n ominaislämpöhäviö on enintäin vertailuratkaisun suuruinen: (0,81) TÄYTTÄÄ VAATIMUKSET Toteutettu etlas laskentaohjelmalla: Matalaenergiarakennuksen lämpöhäviötaso Matalaenergiarakennuksen lämpöhäviötaso on enintäin 85% vertailuratkaisun ominaislämpöhäviöstä Lämpimät tilat Puolilämpimät tilat 85% vertailu arvosta (W/K) vastaa matalaenergiarakennuksen lämpöhäviötasoa: (W/K) 130,2 90,9 0,0 0,0 Laskelmat on tehty rakennusmääräyskokoelman D mukaisesti Mikäli rakennuksen vaipan ilmanvuotoluvun suunnitteluarvo on alle 4 1/h, ilmanpitävyydestä on esitettävä lisäselvitys. Jos LTO:n vuosihyötysuhteen suunnitteluarvo on suurempi kuin 30%, siitä on esitettävä lisäselvitys. Energiaselvitys sivu 6 / 7

7 Ilmanvaihtokoneet RAKENNUKSEN ILMANVAIHTOJÄRJESTELMÄ Kone: Koneellinen ilmanvaihto Tyyppi Tuloilmavirta: Poistoilmavirta: Sähköteho: Tulo- ja poistoilmakone 0,052 m³/s 0,058 0,20 kw Ilmanvaihdon ominaissähköteho Sähkötehot yht: Ilmavirta yht. laskennassa: Ominaissähköteho (SFP): 0,20 kw 0,058 3,45 kw/ m³/s Energiaselvitys sivu 7 / 7

8 ENERGIATODISTUS Rakennus Rakennustyyppi: Osoite: Erillinen pientalo Pillistöntie Otava Valmistumisvuosi: 2012 Rakennustunnus: Asuntojen lukumäärä: 1 Energiatodistus perustuu laskennalliseen kulutukseen ja on annettu rakennuslupamenettelyn yhteydessä erillisen tarkastuksen yhteydessä ET-luku Vähän kuluttava Paljon kuluttava Rakennuksen ET-luokka a Rakennuksen energiatehokkuusluku (ET-luku, kwh/brm²/vuosi): Energiatehokkuusluvun luokitteluasteikko: Pienet asuinrakennukset 126 Energiatehokkuusluokitus perustuu rakennuksen laskennalliseen energiankulutukseen. Todellinen kulutus riippuu rakennuksen sijainnista, asukkaiden lukumäärästä ja asumistottumuksista. Todistuksen antaja: FarmiMalli Oy Hauenkoukku 18 A 6, Kuopio Todistuksen tilaaja: Hokkanen Ilmo Riiskantie 7, Otava Allekirjoitus: Todistuksen antamispäivä: Viimeinen voimassaolopäivä: Energiatodistus perustuu lakiin rakennusten energiatodistuksesta (487/2007) ja annettuun ympäristöministeriön asetukseen energiatodistuksesta. Tämä energiatodistus on asetuksen lomakkeen 1 mukainen.

9 ENERGIATODISTUKSEN LASKENNAN LÄHTÖTIEDOT Rakennuksen laajuustiedot Bruttoala 192,0 Rakennustilavuus 703,0 Huoneistoala 173,0 Rakenteet brm² rak-m³ hum² Rakennusosat Pintaala (m²) Ilmatilavuus Henkilömäärä U-arvo (W/m²K) Ulkoseinät Ulkoseinä 137,0 0,17 Yläpohja Yläphja 189,0 0,09 Alapohja Maanvarainen 181,0 0,14 Ovet Pää-ovi 2,1 1,00 Parvekeovet 4,2 1,00 Ulko-ovi 2,1 1,00 420,0 2 Ikkunat gkohtisuora Fkehä Itään 3x22x22 14,5 0,00 0,55 0,75 Itään 24x6 1,4 1,00 0,55 0,75 Etelään 2 kpl 14x14 3,9 1,00 0,55 0,75 Länteen 3 kpl 14x14 5,9 1,00 0,55 0,75 Tehollinen lämpökapasiteetti Crak omin Ilmanvaihto Rakennuksen ilmanvuotoluku n50 3,0 1/h Ilmanvaihdon poistoilmavirta 0,058 m³/s Ilmanvaihdon lämmöntalteenoton vuosihyötysuhde 115,0 % Vedenkulutus Lämpimän käyttöveden kulutus 0 Wh/(brm²K) m³ m³/vuosi Huoneistokohtainen vedenmittaus ja laskutus X ei Lämmitysjärjestelmät Lämmönkehitys Sähkö/Poistoilmalämpöpumppu -sisältää käyttöveden lämmityksen X ei Lämmönjakotapa Lämmönvaraajat Lämpimän veden kiertojohto X ei -kiertojohtoon on liitetty märkätilojen ei X 36,5 Vesikiertoinen lattialammitys (40/35 C), alapohjan lämpöeristys 200 mm -

10 Energiatehokkuusluvun laskenta Lämmitysenergian kulutus Laitesähköenergian kulutus Jäähdytysenergian kulutus Rakennuksen energiankulutus Rakennuksen energiatehokkuusluku kwh/vuosi 9597 kwh/vuosi 0 kwh/vuosi kwh/vuosi 126 kwh/brm²/vuosi Toteutettu etlas laskentaohjelmalla:
